Polygrafi vid Retts syndrom

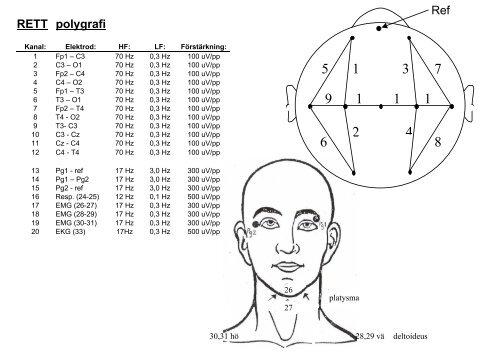

RETT polygrafi
Ref
Kanal: Elektrod: HF: LF: Förstärkning:
1 Fp1 – C3 70 Hz 0,3 Hz 100 uV/pp
2 C3 – O1 70 Hz 0,3 Hz 100 uV/pp
3 Fp2 – C4 70 Hz 0,3 Hz 100 uV/pp
4 C4 – O2 70 Hz 0,3 Hz 100 uV/pp
5 Fp1 – T3 70 Hz 0,3 Hz 100 uV/pp
6 T3 – O1 70 Hz 0,3 Hz 100 uV/pp
7 Fp2 – T4 70 Hz 0,3 Hz 100 uV/pp
8 T4 - O2 70 Hz 0,3 Hz 100 uV/pp
9 T3- C3 70 Hz 0,3 Hz 100 uV/pp
10 C3 - Cz 70 Hz 0,3 Hz 100 uV/pp
11 Cz - C4 70 Hz 0,3 Hz 100 uV/pp
12 C4 - T4 70 Hz 0,3 Hz 100 uV/pp
5 1 3 7
9 1 1 1
2 4
6
8
13 Pg1 - ref 17 Hz 3,0 Hz 300 uV/pp
14 Pg1 – Pg2 17 Hz 3,0 Hz 300 uV/pp
15 Pg2 - ref 17 Hz 3,0 Hz 300 uV/pp
16 Resp. (24-25) 12 Hz 0,1 Hz 500 uV/pp
17 EMG (26-27) 17 Hz 0,3 Hz 300 uV/pp
18 EMG (28-29) 17 Hz 0,3 Hz 300 uV/pp
19 EMG (30-31) 17 Hz 0,3 Hz 300 uV/pp
20 EKG (33) 17Hz 0,3 Hz 500 uV/pp
26
27
platysma
30,31 hö 28,29 vä
deltoideus

Metodbeskrivning för polygrafisk registrering vid Retts syndrom
Klistra 9 EEG-elektroder (prematurkoppling ) samt jord och referens.
En klisterelektrod i vardera ögonvrån för ögonrörelser. Ingång Pg1 och Pg2 på gröna headboxen.
För andningsrörelsen – koppla in rörelsegivaren märkt Beehive i ingång 24 och 25 där rörelsen är kraftigast. Grön headbox.
Klisterelektroder för EMG,
grön headbox
platysma – ingång 26 och 27 (referens på hakan).
deltoideus – ingång 28,29 för vänster – ingång 30,31 för höger
Klisterelektroder för EKG kopplas ingång 33 – i gråa headboxen
Gör under registreringen SSR och RR.
