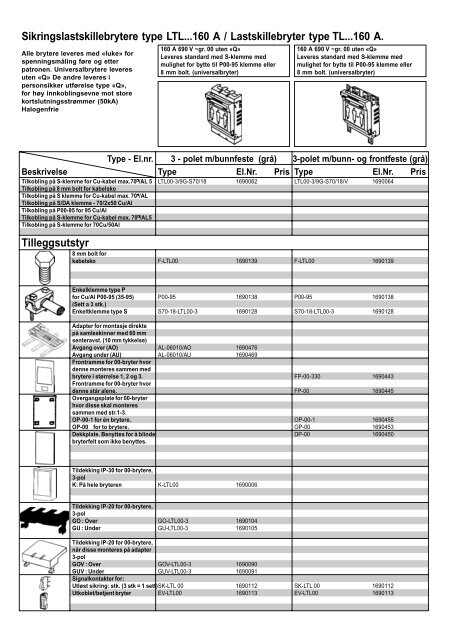

Sikringslastskillebrytere type LTL...160 A / Lastskillebryter type TL...160 A.
Alle brytere leveres med «luke» for
spenningsmåling føre og etter
patronen. Universalbrytere leveres
uten «Q» De andre leveres i
personsikker utførelse type «Q»,
for høy innkoblingsevne mot store
kortslutningsstrømmer (50kA)
Halogenfrie
160 A 690 V ~gr. 00 uten «Q»
Leveres standard med S-klemme med
mulighet for bytte til P00-95 klemme eller
8 mm bolt. (universalbryter)
160 A 690 V ~gr. 00 uten «Q»
Leveres standard med S-klemme med
mulighet for bytte til P00-95 klemme eller
8 mm bolt. (universalbryter)
Type - El.nr. 3 - polet m/bunnfeste (grå) 3-polet m/bunn- og frontfeste (grå)
Beskrivelse Type El.Nr. Pris Type El.Nr. Pris
Tilkobling på S-klemme for Cu-kabel max.70 ❒ /AL 5 LTL00-3/9G-S70/18 1690062 LTL00-3/9G-S70/18/V 1690064
Tilkobling på 8 mm bolt for kabelsko
Tilkobling på S klemme for Cu-kabel max. 70 ❒ /AL
Tilkobling på S/DA klemme - 70/2x50 Cu/Al
Tilkobling på P00-95 for 95 Cu/Al
Tilkobling på S-klemme for Cu-kabel max. 70 ❒ /AL5
Tilkobling på S-klemme for 70Cu/50Al
Tilleggsutstyr
8 mm bolt for
kabelsko F-LTL00 1690139 F-LTL00 1690139
Enkelklemme type P
for Cu/Al P00-95 (35-95) P00-95 1690138 P00-95 1690138
(Sett a 3 stk.)
Enkeltklemme type S S70-18-LTL00-3 1690128 S70-18-LTL00-3 1690128
Adapter for montasje direkte
på samleskinner med 60 mm
senteravst. (10 mm tykkelse)
Avgang over (AO) AL-06010/AO 1690476
Avgang under (AU) AL-06010/AU 1690469
Frontramme for 00-bryter hvor
denne monteres sammen med
brytere i størrelse 1, 2 og 3. FP-00-330 1690443
Frontramme for 00-bryter hvor
denne står alene. FP-00 1690445
Overgangsplate for 00-bryter
hvor disse skal monteres
sammen med str.1-3.
OP-00-1 for én brytere. OP-00-1 1690455
OP-00 for to brytere. OP-00 1690453
Dekkplate. Benyttes for å blinde DP-00 1690450
bryterfelt som ikke benyttes.
Tildekking IP-30 for 00-brytere,
3-pol
K: På hele bryteren K-LTL00 1690006
Tildekking IP-20 for 00-brytere,
3-pol
GO : Over GO-LTL00-3 1690104
GU : Under GU-LTL00-3 1690105
Tildekking IP-20 for 00-brytere,
når disse monteres på adapter
3-pol
GOV : Over GOV-LTL00-3 1690090
GUV : Under GUV-LTL00-3 1690091
Signalkontakter for:
Utløst sikring: stk. (3 stk = 1 sett)SK-LTL 00 1690112 SK-LTL 00 1690112
Utkoblet/betjent bryter EV-LTL00 1690113 EV-LTL00 1690113

160 A 690 V ~gr. 00 med «Q» 160 A 690 V ~gr. 00 med «Q» 160A 690 V~gr.00
Leveres som lastbr.u/slukkekammer.
3 - polet m/bunnfeste (sort) 3- polet m/bunn og frontfeste (sort) 3-polet m/bunnfeste (grå)
Type El.Nr. Pris Type El.Nr. Pris Type El.Nr. Pris
LTL00-3/Q 1690011 LTL00-3/V/Q 1690013
LTL00-3/S/Q 1690012 LTL00-3/S/V/Q 1690014
LTL 00-3/S/DA/Q 1690115 LTL 00-3/S/DA/V/Q 1690111
LTL00-3/P0095/Q 1690010
TL00-3/9G/S 1690114
Tilleggsutstyr
F-LTL00 1690139 F-LTL00 1690139 F-LTL00 1690139
S70-18-LTL00-3 1690128
AL-06010/AO 1690476 AL-06010/AO 1690476
AL-06010/AU 1690469 AL-06010/AU 1690469
FP-00-330 1690443
FP-00 1690445
OP-00-1 1690455
OP-00 1690453
DP-00 1690450
K-LTL00 1690006 K-LTL00 1690006
GO-LTL00-3 1690104 GO-LTL00-3 1690104
GU-LTL00-3 1690105 GU-LTL00-3 1690105
GOV-LTL00-3 1690090 GOV-LTL00-3 1690090
GUV-LTL00-3 1690091 GUV-LTL00-3 1690091
SK-LTL 00 1690112 SK-LTL 00 1690112 SK-LTL 00 1690112
EV-LTL00 1690113 EV-LTL00 1690113 EV-LTL00 1690113
