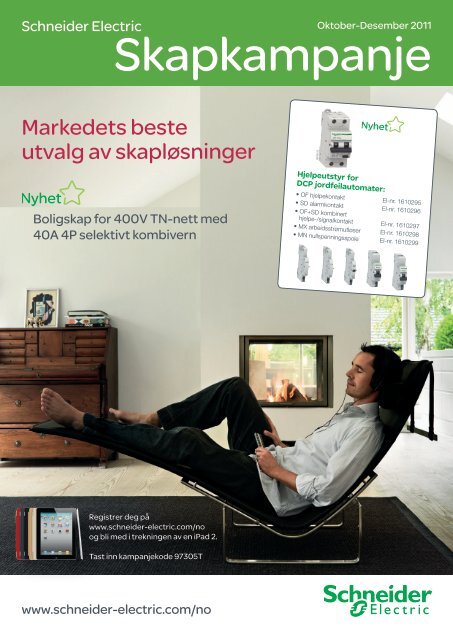

Oktober-Desember 2011
Skapkampanje
Markedets beste
utvalg av skapløsninger
B226153
Hjelpeutstyr for
DCP jordfeilautomater:
Boligskap for 400V TN-nett med
40A 4P selektivt kombivern
• OF hjelpekontakt El-nr. 1610295
• SD alarmkontakt El-nr. 1610296
• OF+SD kombinert
hjelpe-/signalkontakt El-nr. 1610297
• MX arbeidsstrømutløser El-nr. 1610298
• MN nullspenningsspole El-nr. 1610299
Registrer deg på
www.schneider-electric.com/no
og bli med i trekningen av en iPad 2.
Tast inn kampanjekode 97305T
www.schneider-electric.com/no

Norwesco, Merlin Gerin
Markedets beste boligskapspakker, med
Boligskap for 230V IT-nett
Med overspenningsvern og 8 kurser
Skapet innholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 50A 3P selektivt kombivern
• 6 stk jordfeilautomat 16A 2P B-kurve
• 1 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P for jordfeilautomat
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 3 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD): 760x485x203
Komponentpakke 8 kurser:
NOR8ITOS El.nr. 1744400
Ferdigkoblet 8 kurser:
NORFK8ITOS El.nr. 1744403
Med overspenningsvern og 10 kurser
Skapet innholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 50A 3P selektivt kombivern
• 7 stk jordfeilautomat 16A 2P B-kurve
• 2 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P for jordfeilautomat
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 3 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD): 760x485x203
Komponentpakke 10 kurser:
NOR10ITOS El.nr. 1744307
Ferdigkoblet 10 kurser:
NORFK10ITOS El.nr. 1744308
Boligskap for 400V TN-nett
Med overspenningsvern og 8 kurser
Skapet inneholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 50A 4P selektivt kombivern
• 6 stk jordfeilautomat 16A 2P B-kurve
• 1 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P+N for JFA
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 4 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD):760x485x203
Komponentpakke 8 kurser:
NOR8TNOS El.nr. 1744443
Ferdigkoblet 8 kurser:
NORFK8TNOS El.nr. 1744499
Med overspenningsvern og 10 kurser
Skapet inneholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 50A 4P selektivt kombivern
• 7 stk jordfeilautomat 16A 2P B-kurve
• 2 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P+N for JFA
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 4 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD):760x485x203
Komponentpakke 10 kurser:
NOR10TNOS El.nr. 1744309
Ferdigkoblet 10 kurser:
NORFK10TNOS El.nr. 1744310
Boligskap for 400V TN-nett med 40A 4P selektivt kombivern
Med overspenningsvern og 8 kurser
Skapet inneholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 40A 4P selektivt kombivern
• 6 stk jordfeilautomat 16A 2P B-kurve
• 1 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P+N for JFA
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 4 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD):760x485x203
Komponentpakke 8 kurser:
NOR8TN40OS El.nr. 1744318
Ferdigkoblet 8 kurser:
NORFK8TN40OS El.nr. 1744313
Med overspenningsvern og 10 kurser
Skapet inneholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 40A 4P selektivt kombivern
• 7 stk jordfeilautomat 16A 2P B-kurve
• 2 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P+N for JFA
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 4 stk Al/Cu klemmer 16-50mm 2
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD):760x485x203
Komponentpakke 10 kurser:
NOR10TN40OS El.nr. 1744314
Ferdigkoblet 10 kurser:
NORFK10TN40OS El.nr. 1744315

2 mod. jordfeilautomater
Boligskap for 230V TT-nett
Med overspenningsvern og 12 kurser
Skapet innholder:
• 1 stk SSK6349 2-rader boligskap
• 1 stk C60B 63A 3P selektivt kombivern
• 4 stk jordfeilautomat 16A 2P B-kurve
• 7 stk jordfeilautomat 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 1 sett terminaldeksel for kombivern
• 1 stk samleskinne 3P for jordfeilautomat
• 1 stk koblingslask 3P 10mm 2
• Beskyttelseskapper for samleskinne
• 3 stk Al/Cu klemmer 16-50mm 2
Smart
løsning for
renovering
av eldre NEBB
sikringskap
Dobbeltisolert, farget og merket målersløyfe 10mm 2
Mål (HxBxD): 760x485x203
Komponentpakke 12 kurser:
NOR12TTOS El.nr. 1744301
Ferdigkoblet 12 kurser:
NORFK12TTOS El.nr. 1744304
Livsløpsskap med svakstrømsdel,
for IT og TN-nett
IT-nett
Gulvskapløsningen som løser behovet for målerarrangement,
kraftdistribusjon og vern, samt plass
for tele/data og svakstrøm.
KOMPONENTPAKKE IT-nett
Skapet inneholder:
• 1 stk Prisma Plus livsløpsskap (sammensatt)
• 1 stk C60B 63A 3P selektivt kombivern
• 11 stk jordfeilautomater 16A 2P B-kurve
• 2 stk jordfeilautomater 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 3 stk Al/Cu-klemmer
• 1 stk samleskinne 3P for JFA
• 1stk 3P laskebro for samleskinner
• 1 stk inntaksboks IP30 for OV-vern
Mål (HxBxD): 1850x600x200
Komponentpakke 14 kurser:
NORBPPM14IT El.nr. 2404000
Rehabiliteringspakker:
Brakett med 8 kurser og OV:
4 stk 10A jordfeilautomater
2 stk 16A jordfeilautomater
1 stk 25A jordfeilautomat
1 stk 50A OV-vern
1 stk samleskinne
1 stk terminaldeksel
1-fase inntak:
Typenr: NORREHAB8OV1
El.nr: 1744311
3-fase inntak:
Typenr: NORREHAB8OV3
El.nr: 1744312
Målerbrett SRHMI må bestilles i tillegg.
TN-nett
KOMPONENTPAKKE TN-nett
Skapet inneholder:
• 1 stk Prisma Plus livsløpsskap (sammensatt)
• 1 stk C60B 63A 4P selektivt kombivern
• 11 stk jordfeilautomater 16A 2P B-kurve
• 2 stk jordfeilautomater 16A 2P C-kurve
• 1 stk jordfeilautomat 25A 2P B-kurve
• 1 stk 3P overspenningsvern PRD20
• 3 stk Al/Cu-klemmer
• 1 stk samleskinne 3P for JFA
• 1stk 3P laskebro for samleskinner
• 1 stk inntaksboks IP30 for OV-vern
Mål (HxBXD): 1850x600x200
Komponentpakke 14 kurser:
NORBPPM14TN El.nr. 2404019
Leveres også som tomme skap:
El.nr. 2404015 Flatpakket
El.nr. 2404014 Sammensatt
Brakett med 8 kurser OV:
4 stk 10A jordfeilautomater
2 stk 16A jordfeilautomater
1 stk 25A jordfeilautomat
1 stk 40A OV-vern
1 stk samleskinne
1 stk terminaldeksel
1-fase inntak:
Typenr: NORREHAB8OV40/1
El.nr: 1744316
3-fase inntak:
Typenr: NORREHAB8OV40/3
El.nr: 1744317
Målerbrett SRHMI må bestilles i tillegg.

PRD 20 overspenningsvern
for nye og eldre installasjoner
...bytter navn
El.nr. 1610218
til
PRD20/3P IT-nett, Uc=460V
Bruk av overspenningsvern reduserer faren for brann,
hindrer ødeleggelser samt forlenger levetiden av
elektronisk utstyr.
PRD20/3P 400V TN-nett, Uc=340V
El.nr. 1610354
PRD20r 3+N TT-nett, Uc=340V
El.nr. 1610239 r-> Signalkontakt
Rehabiliteringsbraketter for gamle “NEBB skap”
SRH36MOD komplett med avdekning
Ny smart løsning for renovering av
gamle sikringsskap, beståend e av to deler:
Rehabiliteringsbrakett
SRH36MOD
passer for eldre C, D og E skap.
• 2 rader for montasje av kurssikringer
• Kapasitet 36 mod. á 18mm
• Enkel innfesting i sidespor på C/D/E skap
• Meget god tilgang for kabelføring
• Enkel og rask innmontering
• Få deler
SRHMI, komplett med avdekning
Rehabmåler + inntak SRHMI
Rehabiliteringsbrakett for måler og O/V vern.
Meget fleksibel og vendbar løsning, med mulighet
for høyre- eller venstremontert inntaksvern. Meget
godt tilrette lagt for kobling/føring av inntakskabel
og måler sløyfe.
Brakett 36 mod. for C/D/E skap
Typenr. SRH36MOD El.nr. 1744392
Målerfelt + inntak for D/E skap
Typenr. SRHMI El.nr. 1744393
Sikringsskap uten innmat
Typenr.: Ant. rader El.nr.
SST6329 1 rad 1744376
SST6349 2 rad 1744377
SST6369 3 rad 1744378
Mål (HxBxD) 760x485x203 mm
Fleksible svakstrømsløsninger som dekker alle behov
Utvendige mål:
H: 300 mm, B: 485 mm, D: 203/130 mm
Innvendige mål:
H: 298 mm, B: 483 mm, D: 110 mm
Fleksiskapet er 100% tilpasset for montasje sammen
med våre SSK boligskap. Meget enkel sammenkobling
på over- eller undersiden ved hjelp av
to nipler.
Fleksiskapet kan også monteres alene.
Skapet inneholder hullet montasjeplate for
montasje/ plassering av feks:
• Altibox, databox/router
• 10” rack (Elkolink)
• Stikk for power etc.
Konstruert med avtagbare festebraketter
som gir:
• Enkel og rask montasje/innfesting i bakkant
eller sideveis
• Lik dybde som SSK skapene
• Fri tilgang for K-rørmating til SSK skapet
Fleksiskapet
- smart og innovativ
løsning for
svakstrømsfelt
Fleksiskap:
SSK63IT El.nr. 1744385
Avtagbare festebraketter
for enkel og rask montasje.
Utvendige mål ovenfor angitt med og uten
festebraketter.
Fri tilgang for K-rør mating til SSK-skapet.
Tilbehør:
Brakett, sett à 2 for innmontering av 10” rack.
SSKBR10RACK El.nr. 1744391
Målerbrett SRHMI må bestilles i tillegg.
Montasjeeksempel:
Boligskap med
fleksiskap montert over.
Montasjeeksempel:
Boligskap med
fleksiskap montert under.
Schneider Electric Norge AS
www.schneider-electric.com/no Deliveien 10
1540 Vestby
Tlf.: 64 98 56 00
Faks: 64 98 57 01
Versvikvegen 2
3937 Porsgrunn
Tlf.: 64 98 56 00
Faks: 35 57 11 80
Best.nr.: SEB01040 13.000 09.2011
Med forbehold om trykkfeil og endringer i tekniske spesifikasjoner.
