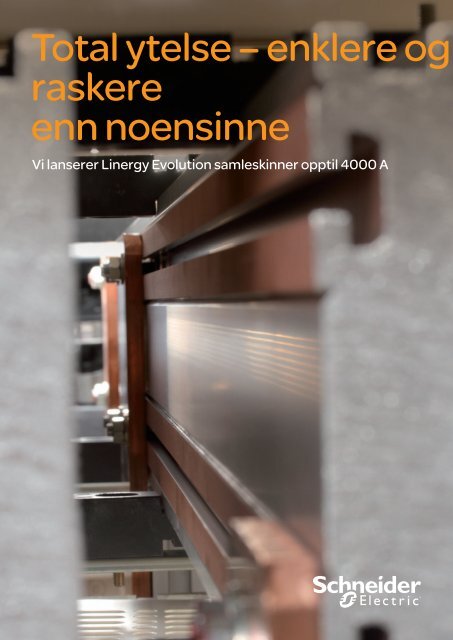

Se brosjyren om Linergy evolution (pdf - 3.5MB) - Schneider Electric

Total ytelse – enklere og
raskere
enn noensinne
Vi lanserer Linergy Evolution samleskinner opptil 4000 A

Linergy
Evolution
– gir deg siste nytt
på teknologifronten
2

Linergy Evolution
et banebrytende samleskinnesystem
Sikre, pålitelige
og fleksible
med den
aller høyeste
yteevne.
Schneider Electrics Prisma Plus TM er et av markedets ledende
tavlesystemer. Det nye Linergy Evolution TM samleskinnesystemet
som er designet for bruk med Prisma Plus, har nå fått
horisontale samleskinner for bedre ytelse i elektriske tavler,
større pålitelighet og økt kostnadseffektivitet.
De patenterte Linergy Evolution-samleskinnene er unike på
markedet og produsert ved hjelp av en helt ny prosess som
bringer din tavleinstallasjon et stort skritt inn i fremtiden.
Se hvordan
Linergy
Evolution kan
gi deg neste
generasjons
lavspenningstavler.
3

Innovativ teknologi
fra en energiekspert du kan stole på
Til grunn for den patenterte Linergy Evolution-serien ligger Schneider Electrics
årelange ekspertise innen elektriske distribusjonssystemer. Serien er sertifisert av
ASEFA iht. til IEC61439-2.
Linergy Evolutions unike profil
er utviklet med effektene og kapasiteten du trenger –
med ytelse opptil 4000 A.
Varme fjernes med unik design
og du oppnår en ytelse som bare markedsledende
Prisma Plus kan gi deg.
Linergy Evolution ytelse og ledeevne er
lik eller bedre enn den som tilbys av tradisjonelle
samleskinner.
I motsetning til fortinnede
samleskinner av aluminium er
de robuste Linergy Evolution-samleskinnene
motstandsdyktige mot riping som kan oppstå
under montering, og sikrer dermed optimal
tilkoblingskvalitet og pålitelighet.
Patentert Linergy Evolution
I prosessen ved pålegging av kobber brukes en
høy hastighet og temperatur for å oppnå en robust
kontaktflate av kobber.
4

En revolusjonerende design
for større effektivitet
Linergy Evolution-serien omfatter nå horisontale samleskinner som bidrar
til høyere tavleytelse samtidig som samleskinneoppsettet optimaliseres og
monteringen forenkles.
Schneider Electric kan vise til 30 års erfaring med
elektriske distribusjonssystemer og 10 års praktisk
erfaring med den velprøvde og pålitelige Linergyproduktserien.
Den har en banebrytende design
med kontaktfl ater av høykvalitetskobber som gir
enda bedre resultater enn de tradisjonelle kobbertil-kobber-forbindelsene.
Linergy Evolution-samleskinnene har en rekke
fordeler som bidrar til økt ytelse og større
konkurransekraft.
Lett vekt
Linergy veier halvparten av kobberskinnene
med tilsvarende effekt. Dette bidrar til lettere
håndtering, enklere installasjon og mer
kostnadseffektiv transport.
Høyere kapasitet
Én enkelt Linergy Evolution-skinne tåler
strømmer opptil 4000 A. Det vil kreve to eller tre
kobberskinner per pol for å oppnå samme effekter.
Robust og fleksibel
Linergy Evolution-skinnene er ekstrudert for
å oppnå en unik profi l som har både lukkede
og rillede seksjoner, noe som gir bedre avstivning,
temperaturregulering og motstandskraft mot
kortslutning, med en kortslutningskapasitet
på 100 kA/1s.
Attraktiv
De banebrytende kobberkontaktbåndene,
anodiserte aluminiumsoverfl ater og de
unike formene gir et moderne og mykt uttrykk.
I samsvar med IECstandarder
Det ble tatt hensyn til de mest oppdaterte
standardene i den innledende designfasen for
å sikre at temperaturer holdes under kravene
i IEC61439-2-standarden – for optimal ytelse
uavhengig av tavlekonfi gurasjon.
Miljøvennlig
I stedet for å bruke stadig knappere
kobberressurser er Linergy Evolution fremstilt
av 70 % resirkulerte råvarer med samme yteevne
som primærråvarer.
Kostnadseffektiv
Linergy Evolution bidrar til kostnadsbesparelser
i dag og beskytter mot svingende kobberpriser
i fremtiden. I tillegg kommer alle fordelene ved
en råvare som er enkel å kjøpe inn og lagre.
Forbedre Prisma
Plus-kapasiteten
fra 3200 A til
4000 A
Øk
kortslutningsfasthet
fra 85 kA/1s
til 100 kA/1s
Linergy Evolution er
50 % lettere
enn kobber
Reduser
kostnader og
monteringstid
sammenlignet med
samleskinner
av kobber
5

Linergy-tilbehøret er også
i utvikling
Linergy Evolution er et komplett samleskinnesystem som
inkluderer alle forbindelsesdeler, skruer, bolter, isolasjonsstøtte
og annet tilbehør som du trenger for en borefri montering.
Tavlebyggere – vi har tenkt på alt for
å gjøre arbeidet så enkelt som mulig
• Linergy Evolution-samleskinner har lav vekt, noe
som gjør dem enkle å transportere og håndtere
på verkstedet.
• Med Linergy Evolution kan du fortsette å bruke
de kjente Prisma Plus-skinnestøttene for flate
kobberskinner. Du trenger ikke sette deg inn
i et nytt system.
• Linergy Evolution tilbyr enkeltskinner for hver
størrelse, noe som gjør installasjonsarbeidet
raskere og mer praktisk.
• Takket være systemet med skyvebolter og spor
er Linergy Evolution-skinnene raske og enkle å
plassere uten boring.
• Med Linergy-skruene kan du legge til ekstra
tilkoblinger uten å bore nye hull eller demontere
tidligere koblinger eller skinnestøtter. Du sparer
tid og oppnår større fleksibilitet ved endringer
som må skje raskt.
• Linergy Evolution-samleskinnene har en unik
form uten skarpe kanter for en sikrere og
enklere håndtering og installasjon – skinnene
glir ganske enkelt på plass i støttene.
• Det er enkelt å koble eksisterende vertikale
Linergy-samleskinner til Linergy Evolution med
monteringsklart tilbehør som vertikale skjøter.
• Linergy-materialene kan enkelt resirkuleres via
etablerte resirkuleringsordninger som allerede
brukes for materialer som aluminiumsbokser,
kaffekapsler, dør- og vindusrammer og
motorblokker.
6

Nyskapende for en mer
bærekraftig fremtid
Ytelse og brukervennlighet er ikke de eneste fordelene
med Linergy Evolution. Produktserien innebærer også et
stort miljømessig skritt i riktig retning.
Kobber er en stadig knappere naturressurs.
Linergy Evolution-profilene er den ideelle
alternative løsningen til samleskinner
i ren kobber:
• produsert ved hjelp av 48 % fornybar energi
• inneholder mer enn 70 % resirkulerte råvarer
og krever dermed 95 % mindre energi
til bearbeiding med de samme elektriske
egenskapene
• har lav vekt og krever færre og lettere støtter
samt mindre drivstoff til transport.
Linergy
Evolution – en
nyhet til beste
for miljøet.
7

Her kan du lese mer om Linergy Evolution:
> den nye
2012-katalogen
PrismaPlus P
> schneider-electric.com
Make the most of your energy SM
Schneider Electric Norge AS
Tlf. 07023
Delivn. 10, 1540 Vestby
www.schneider-electric.com/no
SEB01062
Schneider Electric – Med enerett. 09.2012 - 500
