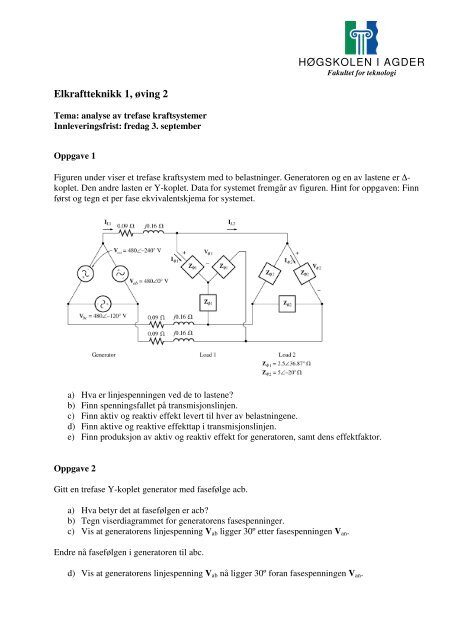

HØGSKOLEN I AGDERFakultet for teknologiElkraftteknikk 1, øving 2Tema: analyse av trefase kraftsystemerInnleveringsfrist: fredag 3. septemberOppgave 1Figuren under viser et trefase kraftsystem med to belastninger. Generatoren og en av lastene er ∆-koplet. Den andre lasten er Y-koplet. Data for systemet fremgår av figuren. Hint for oppgaven: Finnførst og tegn et per fase ekvivalentskjema for systemet.a) Hva er linjespenningen ved de to lastene?b) Finn spenningsfallet på transmisjonslinjen.c) Finn aktiv og reaktiv effekt levert til hver av belastningene.d) Finn aktive og reaktive effekttap i transmisjonslinjen.e) Finn produksjon av aktiv og reaktiv effekt for generatoren, samt dens effektfaktor.Oppgave 2Gitt en trefase Y-koplet generator med fasefølge acb.a) Hva betyr det at fasefølgen er acb?b) Tegn viserdiagrammet for generatorens fasespenninger.c) Vis at generatorens linjespenning V ab ligger 30º etter fasespenningen V an .Endre nå fasefølgen i generatoren til abc.d) Vis at generatorens linjespenning V ab nå ligger 30º foran fasespenningen V an .

2Oppgave 3Figuren under viser et enlinjediagram over et lite 480 V distribusjonssystem i et industrianlegg.Legg merke til at last 1 (Load 1) er ∆-koplet, mens last 2 og kondensatorbatteriet (Capacitor bank)er Y-koplet.En ingeniør ønsker å vite hvor mye strøm som trekkes fra nettet med og uten kondensatorbatteriet.For sine beregninger antar ingeniøren at nettet er stivt. *a) Beregn aktiv, reaktiv og tilsynelatende effekt når bryteren er åpen. Finn I L – strømmen inn ianlegget.b) Repeter a, men med bryteren lukket.c) Hva skjedde med strømmen inn i anlegget når bryteren ble lukket. Hvorfor skjedde dette?d) Diskuter hvorfor nettselskapene ser det som ønskelig at store konsumenter av reaktiv effektselv kompenserer for sitt forbruk.* Et stivt nett er et nett uten indre impedans, dvs. at vi kan belaste det så mye vi vil uten at spenningen synker. Dette eren vanlig og som oftest god antagelse når vi skal gjøre overslagsberegninger i kraftsystemet.
