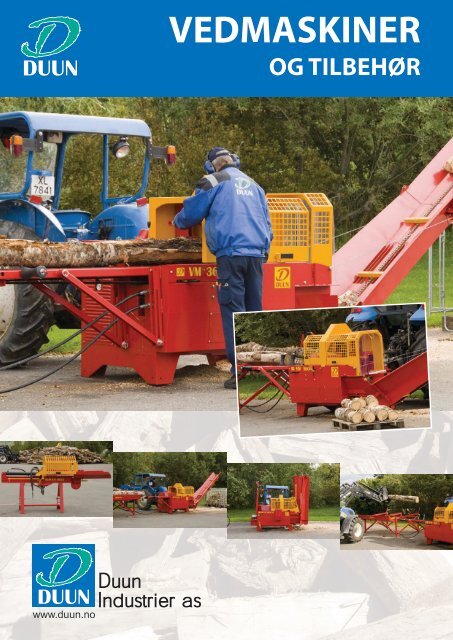

Vedmaskiner - NOA Maskin AS

Vedklyver VK 63Buet klyvevugge og stor slitestyrkeBuet klyvevugge holder kubbene i ro ogsørger for at kubbene ”sentrerer” seg etterinnlegging i klyveren. Høgfaste stålmaterialerbidrar til stor slitestyrke og lang levetid.Regulerbar slaglengdeKlyverens slaglengde kan innstilles til ønsketlengde for å sikre minst mulig “dødgang”Gaffellomme og trepunkttilkoblingUtrustet med gaffellomme for enkelforflytting og lagring.Dette i tillegg til standard trepunktfeste medgeometri tilsvarende øvrige Duun redskaper.Dvs. tilpasset ”Duun” triangel og HMV hurtigkoblinger.Skjermet klyveprosessKlyefunksjonen er blokkert under innleggingav kubber.Robust og sikker betjeningRubust håndtak og stoppere bidrar til dette.DUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Vedmaskin VM360En mindre maskin medstore egenskaperEnkel betjening av innmating, (forover - bakover)kapping og klyving med en spak.Hydraulisk knivregulering er standard.Kapasitet opp til 36cm diameter og 7 tonnklyvekraft.Meget hurtig klyvesyklus.”Turboløsning” med vifte som suger luft overhydraulikktanken for avkjøling og som blåser utsagspon sideveis. Bidrar til lavere driftstemperaturpå hydraulikkkomponenter og transporterer spon tilside for maskina.Transportør i 4m lengde med flisutskilling ogmulighet til sidesving ved lasting i tilhenger ellerflere sekkestativ.Kompakt og robust konstruksjon med høgfastestålmaterialer i skrog og deler.Klargjort for tilkobling av stokkstativ med hydrauliskdrift.KjølesystemSponutblåserKjølevifta som suger inn luft overhydraulikktanken for avkjøling sørger også for åblåse ut spon sideveis og mulighet for å samleopp denne og ha ryddige omgivelser underarbeidet.Hydraulikktank i aluminium ruster ikke og ledervarme bedre enn ståltanker.DUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Vedmaskin VM360KappehåndtakNødstoppHele prosessen i et grepKapping, klyving og matebånd (forover -bakover) med et håndtak.Håndtaket kan justeres i høyden for å gi bestmulig arbeidsstilling.Dette i tillegg til justering i form av føtter.Stans av klyvebevegelse og tvangsretur avklyver ved hjelp av håndtaket til venstre.Olje ogtempmålerJustering og lengdelinjalStokkholderRobust og betjeningsvennligMeget kraftig innmatingsbord som tåler storebelastninger.Fremstilt av høgfaste stålmaterialer og med tostk avstivere, en på hver side.Fleksible fester for innmaterruller slik atplassering og antall kan tilpasses behovTemperaturmåler og oljenivåkontroll er plassertdirekte i hydraulikktanken i aluminium.Kjøleluft suges inn gjennom gitteret.Utmaterbåndets hastighet er regulerbar.Hydraulisk heving og senking av klyveknivener standard.Nedtellingslinjal med stor holdbar merking girmulighet for tilpasset og jevn lengde også påde siste kubbene av stokken.Praktisk stokkholder.Fjærbelastet stokkholder som styrer stokkenunder innmating og sikrer godt grep på den”siste kubben”.Klyvekniv med ryggholderKlyvekniv med ryggstøtteKraftig klyvekniv med ryggstøtte for storebelastninger og lang levetidHydraulisk regulering av knivhøyde erstandardBytte av kniver er forenklet siden skifte skjeretter at knivene er kjørt til toppstilling ogenkelt løftes utSeksdeler klyvekniv er standardutrustningog firedeler leveres som tilbehørDUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Maskinen med debeste egenskaperVedmaskin VM420Servoassistert kappebevegelse og hydraulisk knivløftsom standard3 stk hydraulikkpumper hvorav to med 50 liters ytelsegir stor kapasitet og kjedehastighet på 28 sekundmeterKapasitet opp til 42cm diameter og opp til 11 tonnsklyvetrykk, automatisk trykkreguleringRegulerbar sverdbevegelse og kappetrykk for tilpasningtil materiale.Meget hurtig syklus 2,05 sekunder for 40cm tur returKjølesystem med spontransport gir lav stabiltemperatur på hydraulikkanlegg og mulighet for videretransport av sagflis. Driftsikker 4m transportør medhydraulisk kjedtrekk, sideregulering og rist i bunn sikrerekstra rensing av veden.Kompakt konstruksjon med høgfaste stålkvaliteter girekstra slitestyrkeStokkstativ med eller uten hydraulisk drift gir bedrearbeidsmiljø og mer effektiv produksjon.KjølesystemSponutblåserDUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Vedmaskin VM420Stokkholder med linjalServobetjeningTransportørhastighetNødstoppRobust og betjeningsvennligMeget kraftig innmatingsbord som tålerstore belastninger. Fremstilt av høgfaste stålmaterialerog med to stk støtteben et på hverside. Fleksible fester for innmaterruller slikat plassering og antall kan tilpasses behov.Temperaturmåler og oljenivåkontroll er plassertdirekte i hydraulikktanken i aluminium. Kjøleluftsuges inn gjennom gitteret.Utmaterbåndets hastighet er regulerbar.Hydraulisk heving og senking av klyveknivener standard.Nedtellingslinjal.Med stor holdbar merking gir mulighet fortilpasset og jevn lengde også på de sistekubbene av stokken.Praktisk stokkholder.Fjærbelastet stokkholder som styrer stokkenunder innmating og sikrer godt grep på den”siste kubben”.Kappejustering.Regulerbar sverdhastighet og sverdtrykk foroptimalisering av kappeprosessen.Utmaterbåndet har regulerbar hastighet.Nødstopp- tvangsretur utføres med dettehåndtaket.KappejusteringSkifte mellom 40 og 60 cmSkifte mellom 40 og 60 cmKlyvekniv med ryggstøtteDUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Vedmaskin VM420Optimal betjeningAlle funksjoner i et grep. Saging, klyving oginnmaterbånd, framover - bakover, betjenes avhåndtaket vil venstre. Klyveknivene har kraftigryggstøtte og hydraulisk høyderegulering somstandard. For å forenkle knivbytte føres knivenetil toppstilling før de løsner og enkelt kan byttes.I tillegg til 6 deler klyvekniv som er standardleveres 4-deler og 8-deler som tilbehør.Selve sagebevegelsen kan tilpasses materialetved å justere hastigheten på sverdbevegelsenog trykket på stokken under kapping.For å tilpasse høyden til operatøren er regulerbarestøtteben standard, i tillegg kan betjeningskonsollenogså høydereguleres.40-60cmOpp til 60cm vedlengde. Maskinene kan omstillesfra 40 til 60cm slaglengde med 40cm for 20-40cmved og slaglengde 60cm for kløyving opp til 60cmkubbelengde.Høy kappehastighetSverdet er spesialframstilt hos ledende fabrikantetter vår anvisninger. Dette sikrer stor kjedehastighetog at sverdet er dimensjonert for kraftigebelastninger.Sagkjedet er såkalt ”skogsmaskinkjede” i høgkvalitet beregnet for stor hastighet og vedvarendestore belastninger.Trinnløs innstilling av kappelengde.Robust stokkstopper med mulighet for trinnløsinnstilling og med godt synlig og varig linjal somviser kappelengde.Stokkstopperen kan også vinkles oppover for ågi fritt rom ved behov for dette.Stor godt synlig tank (5liter) for kjedeolje.Kjedesmøring er stillbar og fungerer kun underkappebevegelsen.Tekniske dataKappediameter maks42 cmKjededriftHydrauliskSagkjedetypeHogstmaskinStørrelse sagkjede0,404 L.-71 leddDiamter kjedefil5,5mmVikende bakanslaggjaRenserist i utmaterbåndet jaSagkjedesmøringSeparat pumpe justerbarVolum tank for sagkjedeolje 5 literTurtall kraftuttak540 rpmOljetank volum78 LiterSverdInnmating av stokkerHydraulisk matebåndKlyvekniver6 deler standard- 4 deler tilbehør vnr. 41420004- 8 deler tilbehør vnr. 41420003Klyvekraft8.5 tonn alt. 11.0 tonnVed-lengder20 – 60cm trinnløstKjedehastighet28 sekundmeterVekt875 kgHøyde til matebord880 mm (med støtteføtter)Transportør lengde4028 mmTransportør maks sidebevegelse 25 o til hver sideHøyde transportstilling2465 mm (med støtteføtter)Bredde transportstilling2550 mmTilbehør Fjernbetjening av innmaterbånd vnr. 141209020Stokkstopper, linjal, kjedeoljetankDUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Meget solid stokkstativmed mange praktiske detaljer.Stokkstativ for• Bygget av høgfaste stålkvaliteter for maksimalbæreevne og slitestyrkeKan utrustes med hele 3 drivruller for sikkerinnmating• Fester for gaffellommer for enkel forflytning• Robust og sikker kjededrift• Justerbare støtteben• Høy kant i front holder store og vanskeligestokker på plassTre drivrullerTre drivruller sørger for inngang av selvkrokete og vanskelige emnerBærekjelke med knasterBærebjelken er utrustet med knastersom holder stokkene ”i ro”DUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

VM360 og VM420Gaffellommer for forflytningEn praktisk detalj som forenkler forflytningog plassering på lager.GaffellommerRegulerbare føtterJusteres trinnvis for å tilpasse bordets høydetil maskinhøyde og terreng.Regulerbar støttefotFrontstopperForhøyningen her bidrar til å holde kroketeog store stokker på plass over materullene.FrontstopperMålskisse - stokkestativ30024601310-14301010-1130 880-1000970-1090Tekniske dataVektca. 230 kgStørste bredde 2460 mmStandardhøyde 1010/1130 (1310/1430) mmDybde2148 mmLastedybde 1709 mmBredde manuelleruller200 mmBredde drivruller 300 mmAntall drivruller 3 stkVarebetegnelse manuell drift v.nr. 141409001Varebetegnelse drevet versjon v.nr. 1414090021709 439Vi forbeholder oss rett til endringer i spesifikasjoner og utførelse som ledd i kontinuerlig produktutvikling uten foutgående varselDUUNDuun Industrier asDuun Industrier as – 7630 Åsen – tlf. +47 74 01 59 00 – fax +47 74 01 59 10 – post@duun.no – www.duun.no7630 Åsen

Vedmaskinerog tilbehørDet er med stolthet vi nå kan presentere et komplettert program av vedmaskiner, vedklyver ogtilbehør for vedmaskiner.Siden starten med våre første modell vedmaskin i 2004 har vi arbeidet aktivt med videreutviklinginnenfor området.Vi takker våre kunder for tilbakemeldinger som vi fortløpende innfører for stadig å kunne tilby bedreprodukter innenfor alle våre produktområder.Egne ideer (Innovativ historikk ligger bak)Helt siden Duun på 60-tallet startet produksjon av vernebøyler på traktor gikk man utradisjonelttil verks og framskaffet en konstruksjon som var mer kostnadseffektiv og brukervennlig ennkonkurrentene på den tiden. Allerede da benyttet man ny teknologi og nye materialer i form avhydraulisk forming og høgfaste stålmaterialer for å tilfredsstille godkjenningskravene.Dette er et ledende prinsipp for våre nye konstruksjoner å tilby nye og bedre løsninger og produseredisse rasjonelt.Aktiv bruk av nye materialkvaliteterDet er en kontinuerlig utvikling innenfor stålmaterialer og kvaliteter. Nye kvaliteter (såkalte høgfastestålkvaliteter fra 500 og oppover) gir langt høyere deformasjonsstyrke enn de tradisjonelle. Slikematerialer er spesielt godt egnet for vedmaskiner og tilbehør som jo utsettes for store belastningerunder bruk. Vi arbeider hele tiden med aktivt å utnytte disse kvalitetene for å gi høyest muligdeformasjonsstyrke.Dette er en av grunnene for investeringer i ny produksjonsteknologi og maskiner som kan håndtereslike stålkvaliteter.Høy produksjonskompetanseVi har også lang erfaring med leveranser av komplekse konstruksjoner og komponenter tilannen industri. Dette innebærer store krav til utførelse i form av finish og krav til sveisekvalitet ogoverflatebehandling sammen med meget strenge krav til konkurranseevne. Bedriften har tilfredsstiltdisse kravene og gjennomført omfattende investeringer for å være konkurransedyktig. Totalt gir dettebakgrunn for å kunne tilby stadig bedre produkter.KonstruksjonsteknologiVåre konstruksjoner utføres på 3-D-system og konstruksjonsdata overføres direkte til flere avvåre datastyrte produksjonsmaskiner. Det samme datasystemet benyttes til styrkeberegning avkonstruksjoner for å sikre størst mulig slitestyrke.Made in NorwaySamtlige av våre maskiner produseres ved vår fabrikk i Åsen i Trøndelag. Vi anvender i stor gradegenproduserte nøkkelkomponenter for å sikre best mulig funksjon og kvalitet på våre maskiner.Kvalitet er billigst i det lange løpUtviklingen innenfor vedmaskiner og intensiteten i bruk krever stor slitestyrke og driftssikkerhet.Maskiner som skal tilfredsstille disse kravene må ha tilsvarende dimensjonering og materialvalg. Allerfaring tilsier at kvalitet er billigst pr. år gjennom produktets levetid og nettopp derfor en god grunntil å velge Duun vedutstyr.
