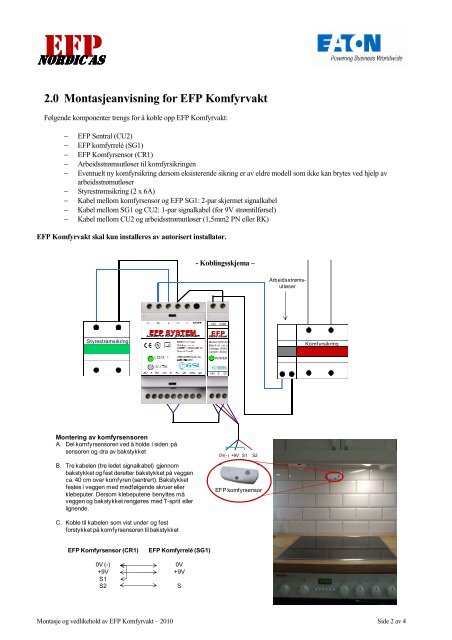

EFPNORDIC AS2.0 Montasjeanvisning for EFP KomfyrvaktFølgende komponenter trengs for å koble opp EFP Komfyrvakt:− EFP Sentral (CU2)− EFP komfyrrelé (SG1)− EFP Komfyrsensor (CR1)− Arbeidsstrømsutløser til komfyrsikringen− Eventuelt ny komfyrsikring dersom eksisterende sikring er av eldre modell som ikke kan brytes ved hjelp avarbeidsstrømutløser− Styrestrømsikring (2 x 6A)− Kabel mellom komfyrsensor og EFP SG1: 2-par skjermet signalkabel− Kabel mellom SG1 og CU2: 1-par signalkabel (for 9V strømtilførsel)− Kabel mellom CU2 og arbeidsstrømutløser (1,5mm2 PN eller RK)EFP Komfyrvakt skal kun installeres av autorisert installatør.- Koblingsskjema –ArbeidsstrømsutløserNOCOMStyrestrømsikringEFPStove GuardModel: EFP SG1Batch nr: xxx xxVoltage: 9VACCurrent: 25mAPOWERKomfyrsikring+9V S 0VMontering av komfyrsensorenA. Del komfyrsensoren ved å holde i siden påsensoren og dra av bakstykketB. Tre kabelen (tre ledet signalkabel) gjennombakstykket og fest deretter bakstykket på veggenca. 40 cm over komfyren (sentrert). Bakstykketfestes i veggen med medfølgende skruer ellerklebeputer. Dersom klebeputene benyttes måveggen og bakstykket rengjøres med T-sprit ellerlignende.C. Koble til kabelen som vist under og festforstykket på komfyrsensoren til bakstykket0V(-) +9V S1S2EFP komfyrsensorEFP Komfyrsensor (CR1)0V (-)+9VS1S2EFP Komfyrrelé (SG1)0V+9VSMontasje og vedlikehold av EFP Komfyrvakt – 2010 Side 2 av 4
