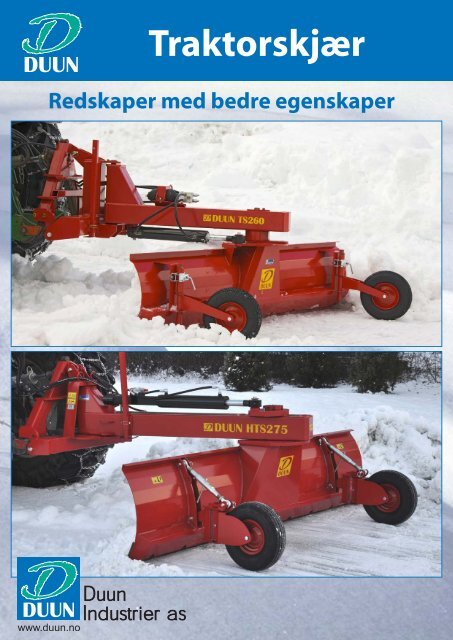

TraktorskjærRedskaper med bedre egenskaper

Traktorskjær TS245Et mindre traktorskjær med store egenskaperBygget i høgfaste stålmaterialer for best mulig slitestyrkeSolid og enkelt trepunktfeste beregnet for tilkobling av HMV eller triangelkoblingSlitestål i hardmetall tilpasset vegvesenstandardVendbart med 70 reguleringsmuligheterKraftig senteropplagringInnsveiste forsterkninger i alle boltehull.Duun Traktorskjær 2

VENDBART MED 70 REGULERINGSMULIGHETERMasse kan skyves bakover ved å snu skjæret.Teoretisk har skjæret 70 reguleringsmuligheter ved åbenytte 7 reguleringshull i holdeplata for hovedskjæretog 5 for regulering av bom (35 forover og 35 bakover).SLITESTÅLSkjærene er standardutrustet med 10mm seigherdetslitestål i 500 brinell kvalitet. Stålene har plantmønster på en side og ”isriver” på motsatt side.Stor bredde på stålene gir mye å ”slite på”.Hullavstand i slitestål tilsvarende ”vegvesenstandard”.SOLID OG ENKELT TREPUNKTFESTEBrukervennlig plassering av støttefot for enkel ogsikker tilkobling. Enkel sideregulering av bommenmed grepsvennlige reguleringsbolter. Forsterkedereguleringshull i bom og trepunktfeste.GODE PLANERINGSEGENSKAPERLang avstand mellom skjær og hjulsentrum gir godeplaneringsegenskaper. Meget god krumming gjør atskjæret kvitter seg med massen på en effektiv måte.Spesielt viktig ved jobbing i tung og våt snø.STERK OPPLAGRINGSenterbolten er opplagret i innsveiste foringer. Vinkelinnstillingved grepsvennlige, grovdimensjonerte bolter.Alle hull med innsveiste forsterkninger. Trekkøyet påenden en detalje du før eller siden får bruk for.TRINNLØS HJULREGULERINGStøttehjulene reguleres trinnløst i høyden med ethåndgrep uten verktøy.SLITASJEBESKYTTELSEInnskrådde hjørner på avstiverbjelken gir mindre slitasjeog du kommer bedre inn til murer når hovedskjæret erskråstilt.Tekniske data - side 10AUTOMATISK INNSVINGStøttehjulene er standardutrustet med mekanisme somsikrer at de svinger inn mot skjæret når de ikke er i bruk.Dette er en fordel ved rygging og snørydding motvegger. Skjæret kommer tett inntil.Duun Traktorskjær 3

Traktorskjær TS260Et solid traktorskjær i mellomklassenKan utrustes med hydraulisk rotasjon og hydraulisk sidebevegelseBygget i høgfaste stålmaterialer for best mulig slitestyrkeMeget kraftig senteropplagring med smøringSlitestål i seigherdet materiale tilpasset vegvesenstandard.Vendbart med 50 reguleringsmuligheterInnsveiste forsterkninger i alle boltehullSolid og enkelt trepunktfeste beregnet for tilkobling av HMV eller triangelkobling.Duun Traktorskjær 4

KRAFTIG SENTERLAGRINGKraftig senterlagring. Meget kraftig smurt senteropplagringmed utskiftbare lager.MANUELT VENDBARTMED 50 REGULERINGSMULIGHETERStore grepsvennlige reguleringsbolter.FORBEREDT FOR HYDRAULIKKKan utrustes med hydraulisk rotasjon og hydraulisksidebevegelse i stedet for manuell regulering.SOLID OG ENKELT TREPUNKTFESTEBrukervennlig plassering av støttefot for enkel ogsikker tilkobling.SLITASJEBESKYTTELSEInnskrådde hjørner på avstiverbjelke gir minde slitasje.Hydraulisk sikring av rotasjonssylinderLøsning med akkumulatortank sikrer rotasjonssylinderenmot overbelastninger under bruk.TRINNLØS HJULREGULERINGStøttehjulene reguleres trinnløst i høyden med etenkelt håndgrep.AUTOMATISK INNSVINGStøttehjulene er standardutrustet med mekanisme somsikrer at de svinger inn mot skjæret når de ikke er i bruk.SLITESTÅLSlitestål i seigherdet materialetilpasset vegvesenstandard.Tekniske data - side 10Duun Traktorskjær 5

TraktorskjærHTS275 og HTS305Hydraulisk lastesystem Ø200m/avvatringsledd leveres sammenmed mod. 1312505Høgfaste stålkvaliteter (S-650) bidrar til lengre levetidGod hydraulisk sikring med gjennomgående stempelstang for rotasjonPulverlakkert med tykksjikt jernfosfat grunningRobotsveising er en garanti for 100% sveisekvalitetEnkel hjulreguleringGode ryddeegenskaper med krumt skjærblad som ruller ut massen.Duun Traktorskjær 6

TraktorskjærHTS 306 brøyteskjærKasteegenskaperJevn stigning på hovedbladet gir gode kasteegenskaper kombinert med hastighet og vinkelinnstillingFlat brøytekantSnøen kastes lengre og danner derfor en ”flatere” brøytekant.Skjæret kan derfor arbeide effektivt også med større snødybder enn tidligereDuun Traktorskjær 8

God hydraulisk sikringRotasjonssylinder med gjennomgående stempelstangog innebygget sikkerhetsventil gir fullstendig sikring vedoverbelastning.StålkvalitetStålkvalitet med høy strekkfasthet bidrar til lengrelevetid.TrepunktfesteHTS modellene er utrustet med et meget kraftigtrepunktfeste beregnet for tilkobling direkte i traktorenstrekkarmer eller ved å benytte ”Duun” standardisert triangeleller HMV boltbare koblinger. Et lavt trepunktfeste gir enmeget god trekklinje.Boltbare HMV og Triangelkoblinger for samtligemodeller av Duun traktorskjærFor å forenkle hverdagen for brukerne har vi utviklet nygenerasjon av våre boltbare koblinger for formålet.Som kjent har alle Duun redskaper nå lik trepunktgeometrislik at samtlige modeller kan benytte våre standardisertkoblinger.Kjennetegnet for vår nye generasjon av koblinger erforsterkninger som tåler langt større påkjenninger en forrigemodeller.Blant annet benyttes kun høgfaste stålmaterialer ogkonstruksjoner som er vesentlig sterkere på utsatte punkter.Tekniske data - side 10Duun Traktorskjær 9

Modellprogram som dekker de fleste behov.TS245 Traktorskjær spesifikasjoner (vnr.123729001) side 2-3Traktorstørrelse maks.60 HKArbeidsbredde.2450 mmBladets høyde550 mmAntall innnstillinger 2x5x7 (70)Bomlengde (trekkbolt til rotasjonssentrum) 1279 mmVekt uten støttehjul217 kgTilbehør:Støttehjul 4.00x8 6 lag vnr. 1238120Triangel hurtigkobling vnr. 1252637HMV hurtigkobling vnr. 1252638TS260 Traktorskjær spesifikasjoner (vnr.1238100) side 4-5Traktorstørrelse maks.90 HKArbeidsbredde.2600 mmBladets høyde590 mmAntall innstillinger 2x5x5 (50)Bomlengde (trekkbolt til rotasjonssentrum) 1480 mmVekt uten støttehjul330 kgTilbehør:Støttehjul 4.00x8 6 lag vnr. 1238120Hydraulisk bombevegelse vnr. 1238105Hydraulisk rotasjon av hovedblad vnr. 1238110Sjokkventil for rotasjon TS260 vnr. 1238111Triangel hurtigkobling vnr. 1252637HMV hurtigkobling vnr. 1252638HTS275 Traktorskjær spesifikasjoner side 6-7Traktorstørrelse maks.150 HKArbeidsbredde.2750 mmBladets høyde700 mmAntall innstillinger 2x5x5 (50)Bomlengde (trekkbolt til rotasjonssentrum) 2120 mmVekt med støttehjul og hydraulikk 575 kgBladrotasjon286 eller 360 graderTilbehør:Støttehjul 5.00x8 6 lag vnr. 1235120Hydraulisk bombevegelse vnr. 1235115Hydraulisk rotasjon av hovedblad vnr. 1235110Hydraulisk hjulbetjening v.nr. 1235108Triangel hurtigkobling vnr. 1252637HMV hurtigkobling vnr. 1252638HTS305 Traktorskjær spesifikasjoner side6-7Traktorstørrelse maks.200 HKArbeidsbredde.3050 mmBladets høyde700 mmAntall innstillinger 2x5x5 (50)Bomlengde (trekkbolt til rotasjonssentrum) 2120 mmVekt med støttehjul og hydraulikk 600 kgBladrotasjon286 graderTilbehør:Støttehjul 5.00x8 6 lag vnr. 1235120Hydraulisk bombevegelse vnr. 1235115Hydraulisk rotasjon av hovedblad vnr. 1235109Hydraulisk hjulbetjening v.nr. 1235116Triangel hurtigkobling vnr. 1252637HMV hurtigkobling vnr. 1252638Valg av hurtigkobling og slitestål spesifiseres ved valg avhovedvarenummerHTS306 Traktorskjær spesifikasjoner side 8-9Traktorstørrelse maks.200 HKArbeidsbredde.3050 mmBladets høyde720 og 1000mmBomlengde (trekkbolt til rotasjonssentrum) 2120 mmVekt med støttehjul og hydraulikk 700 kgBladrotasjon286 graderTilbehør:286 grader hydraulisk rotasjon med sikkerhetsv. vnr. 1235109Komplett hydraulisk bomsving for HTS vnr. 12351515Støttehjul 6.00x9 10L for HTS 306 vnr. 12359020Vektpakke for HTS 306 vnr. 12359030Hydraulisk hjulbetjening vnr. 1235116Triangel hurtigkobling vnr. 1262637HMV hurtigkobling vnr. 1252638Valg av slitestål spesifiseres ved valg av hovedvarenummerDuun Traktorskjær 10

Moderne produksjonsteknikk og gjennomført kvalitetVi tar stadig i bruk mer moderne produksjonsteknologi for å kunne framstille produkter til best muligbetingelser og med høy kvalitet. Nedfor er bilde av vår cnc-styrte lasermaskin som bl.a. framstiller råemnertil traktorskjær. Denne har tilknyttet robotanlegg og arbeider ubemannet i deler av døgnet.Grovere detaljer og opplagringerframstilles i styrte maskinerings-og dreiesenter som kanframstille kompliserte detaljeri en oppspenning. Dette er itillegg utrustet med robotanleggfor ubemannet drift.Robotanlegg for dreide delerRobotsveisingAlle sveiseoperasjoner innefor traktorskjærproduksjonutføres i robotanlegg. Dette gir jevn og høy sveisekvalitetog bidrar til reduserte produksjonskostnader.LakkeringLakkering utføres i et moderne anlegg for pulverlakkering med9 prosesstrinn. I dette inngår HMR-grunning som gir meget godkorrosjonsbeskyttelse og feste for lakken.Et miljøvennlig system uten løsemidler og med høy kvalitet.Påføringen av lakk er i store trekk automatisert for å redusereproduksjonskostnader og forbedre arbeidsmiljø.7630 www.duun.no Åsen - NorwayTlf: +47 74 01 59 00 - Fax: +47 74 05 59 10post@duun.no - www.duun.notlf: +47 74 01 59 00fax: +47 74 01 59 10post@duun.noDuun Traktorskjær 11

Det er med stolthet at vi nå kan presentere et fornyet program av traktorskjær tilpasset norskeforhold. Siden starten med våre første modeller av traktorskjær i 1983, har vi opparbeideten ledende posisjon på det norske markedet. Mottakelsen hos våre brukere har vært megetgod og vi takker for tilbakemeldinger som vi fortløpende innfører for stadig å kunne tilbybedre produkter innenfor alle våre produktområder.Egne idéer og innovativ historikk ligger bak.Helt siden Duun på 60-tallet startet produksjon av vernebøyler på traktor gikk man utradisjonelt tilverks og framskaffet et konstruksjon som var mer kostnadseffektiv og nye materialer i form avhydraulisk forming og høgfaste stålmaterialer for å tilfredsstille godkjenningskravene. Dette er etledende prinsipp for våre nye konstruksjoner å tilby nye og bedre løsninger og produsere disserasjonelt.Aktiv bruk av nye materialkvaliteter.Det er en kontinuerlig utvikling innenfor stålmaterialer og kvaliteter. Nye kvaliteter (såkalte høgfastestålkvaliteter fra 500 og oppover) gir langt høyere deformasjonsstyrke enn de tradisjonelle.Slike materialer er spesielt godt egnet for traktorskjær som utsettes for store belastninger underbruk. Vi arbeider hele tiden med aktivt å utnytte disse kvalitetene for å gi høyest mulig deformasjonsstyrke.Dette er en av grunnene for investeringer i ny produksjonsteknologi og maskiner somkan håndtere slike stålkvaliteter.Høy produksjonskompetanse.Vi har også lang erfaring med leveranser av komplekse konstruksjoner og komponenter til annenindustri. Dette innebærer store krav til utførelse i form av finish og krav til konkurranseevne.Bedriften har tilfredsstilt disse kravene og gjennomført omfattende investeringer for å værekonkurransedyktig. Totalt gir dette bakgrunn for å kunne tilby stadig bedre produkter.Konstruksjonsteknologi.Våre konstruksjoner utføres på såkalt 3-D-system og konstruksjonsdata overføres direkte til flereav våre datastyrte produksjonsmaskiner. Det samme datasystemet benyttes til styrkeberegning avkonstruksjoner for å sikre størst mulig slitestyrke.Vi forbeholder oss rett til endringer i spesifikasjoner og utførelse uten forutgående varsel.Made in Norway.Samtlige av våre maskiner produseres ved vår fabrikk i Åsen i Trøndelag. Vi anvender i stor gradegenproduserte nøkkelkomponenter for å sikre best mulig funksjon og kvalitet på våre maskiner.Kvalitet er billigst i det lange løp.Utviklingen innenfor traktorstørrelser og intensiteten i bruk av traktorskjær krever stor slitestyrkeog driftssikkerhet. All erfaring tilsier at kvalitet er billigst pr. år gjennom produktets levetid ognettopp derfor en god grunn til å velge et Duun traktorskjær.Vi leverer Svanemerkede trykksaker - DesignTrykk AS - www.designtrykk.no
