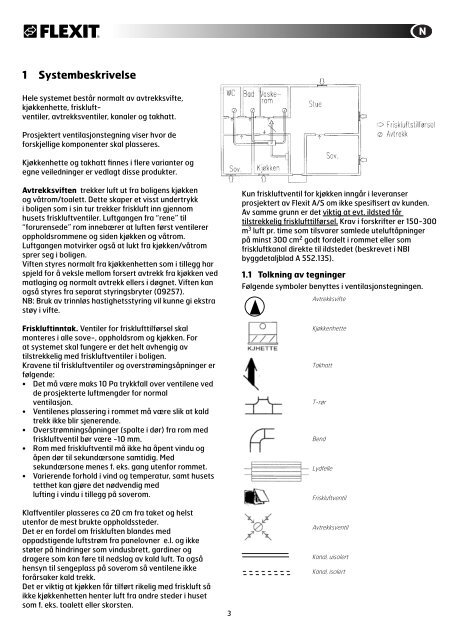

1 SystembeskrivelseHele systemet består normalt av avtrekksvifte,kjøkkenhette, friskluftventiler,avtrekksventiler, kanaler og takhatt.Prosjektert ventilasjonstegning viser hvor deforskjellige komponenter skal plasseres.Kjøkkenhette og takhatt finnes i flere varianter ogegne veiledninger er vedlagt disse produkter.Avtrekksviften trekker luft ut fra boligens kjøkkenog våtrom/toalett. Dette skaper et visst undertrykki boligen som i sin tur trekker friskluft inn gjennomhusets friskluftventiler. Luftgangen fra “rene” til“forurensede” rom innebærer at luften først ventilereroppholdsrommene og siden kjøkken og våtrom.Luftgangen motvirker også at lukt fra kjøkken/våtromsprer seg i boligen.Viften styres normalt fra kjøkkenhetten som i tillegg harspjeld for å veksle mellom forsert avtrekk fra kjøkken vedmatlaging og normalt avtrekk ellers i døgnet. Viften kanogså styres fra separat styringsbryter (09257).NB: Bruk av trinnløs hastighetsstyring vil kunne gi ekstrastøy i vifte.Kun friskluftventil for kjøkken inngår i leveranserprosjektert av Flexit A/S om ikke spesifisert av kunden.Av samme grunn er det viktig at evt. ildsted fårtilstrekkelig frisklufttilførsel. Krav i forskrifter er 150-300m 3 luft pr. time som tilsvarer samlede uteluftåpningerpå minst 300 cm 2 godt fordelt i rommet eller somfriskluftkanal direkte til ildstedet (beskrevet i NBIbyggdetaljblad A 552.135).1.1 Tolkning av tegningerFølgende symboler benyttes i ventilasjonstegningen.AvtrekksvifteFriskluftinntak. Ventiler for frisklufttilførsel skalmonteres i alle sove-, oppholdsrom og kjøkken. Forat systemet skal fungere er det helt avhengig avtilstrekkelig med friskluftventiler i boligen.Kravene til friskluftventiler og overstrømingsåpninger erfølgende:• Det må være maks 10 Pa trykkfall over ventilene vedde prosjekterte luftmengder for normalventilasjon.• Ventilenes plassering i rommet må være slik at kaldtrekk ikke blir sjenerende.• Overstrømningsåpninger (spalte i dør) fra rom medfriskluftventil bør være ~10 mm.• Rom med friskluftventil må ikke ha åpent vindu ogåpen dør til sekundærsone samtidig. Medsekundærsone menes f. eks. gang utenfor rommet.• Varierende forhold i vind og temperatur, samt husetstetthet kan gjøre det nødvendig medlufting i vindu i tillegg på soverom.Klaffventiler plasseres ca 20 cm fra taket og helstutenfor de mest brukte oppholdssteder.Det er en fordel om friskluften blandes medoppadstigende luftstrøm fra panelovner e.l. og ikkestøter på hindringer som vindusbrett, gardiner ogdragere som kan føre til nedslag av kald luft. Ta ogsåhensyn til sengeplass på soverom så ventilene ikkeforårsaker kald trekk.Det er viktig at kjøkken får tilført rikelig med friskluft såikke kjøkkenhetten henter luft fra andre steder i husetsom f. eks. toalett eller skorsten.3KjøkkenhetteTakhattT-rørBendLydfelleFriskluftventilAvtrekksventilKanal, uisolertKanal, isolert
