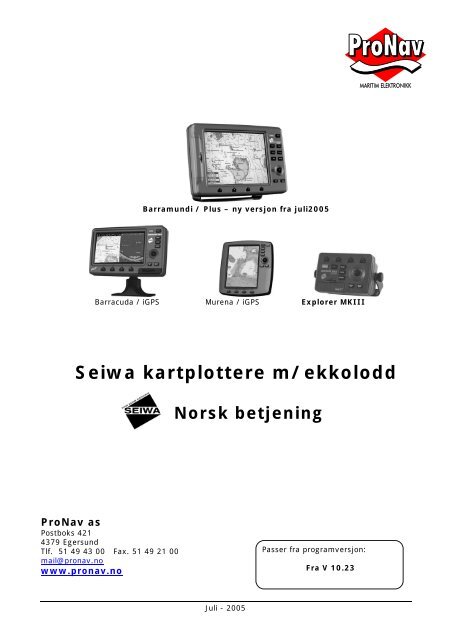

Seiwa kartplottere m/ekkolodd Norsk betjening

Barramundi / Plus – ny versjon fra juli2005

Barracuda / iGPS Murena / iGPS Explorer MKIII

Seiwa kartplottere m/ekkolodd

ProNav as

Postboks 421

4379 Egersund

Tlf. 51 49 43 00 Fax. 51 49 21 00

mail@pronav.no

www.pronav.no

Norsk betjening

Juli - 2005

Passer fra programversjon:

Fra V 10.23

NB! På grunn av kontinuerlig utvikling for å forbedre våre produkter kan

spesifikasjoner bli endret uten varsel.

ProNav tar og forbehold om eventuelle trykkfeil i denne norske håndboka.

INNHOLDSFORTEGNELSE

Innholdsfortegnelse

Advarsel! ............................................................................................................ 5

Garantibetingelser................................................................................................ 6

Generelt ............................................................................................................. 7

1.0 Oppstart ................................................................................................... 7

1.1 Innsetting av C-Map kartbrikke .................................................................... 7

1.2 Betjeningspanelet .................................................................................... 11

1.3 Slå plotteren AV og PÅ.............................................................................. 13

1.4 Bakgrunnsbelysning og kontrast................................................................. 13

1.5 Valg av menyspråk................................................................................... 13

1.6 C-Map MAX kartografi............................................................................... 14

1.7 C-Map bakgrunnskart ............................................................................... 14

1.8 Simulator modus...................................................................................... 14

1.9 Skjermbilder / display oppsett ................................................................... 15

Flytting i kartet og endring av kartskala ............................................................. 17

Retur til båtsymbolet....................................................................................... 17

Senterforskyvning av båtsymbolet .................................................................... 17

Skjermorientering........................................................................................... 17

1.10 Datavindu – antall og oppsett....................................................................... 18

1.11 Navigering til et enkelt mål ..................................................................... 19

1.12 Avstand og peiling.................................................................................. 19

1.13 Mann-over-bord (MOB)............................................................................... 20

2.1 Merker og veipunkt (brukerpunkt) .............................................................. 21

2.2 Ruter ..................................................................................................... 23

Valg av aktiv Rute .......................................................................................... 23

Lage ny Rute ................................................................................................. 23

Notat ............................................................................................................ 23

Vise eller gjemme en Rute ............................................................................... 24

Slette en Rute................................................................................................ 24

Navigere etter en Rute .................................................................................... 24

Sette inn nytt Veipunkt i en eksisterende Rute.................................................... 24

Navigere etter en Rute motsatt vei (reversere) ................................................... 24

2.3 GÅ TIL funksjon ....................................................................................... 25

2.4 Slepespor ............................................................................................... 25

2.5 Info ....................................................................................................... 27

2.6 Havne- og tidevann informasjon................................................................. 28

2.7 FINN funksjon ......................................................................................... 29

2.8 Alarmer .................................................................................................. 30

2.9 Brukerkassett (C-Card)............................................................................. 32

3.0 Menyene................................................................................................. 34

3.1 Kartmeny................................................................................................ 34

3.2 Andre kartinnstillinger .............................................................................. 37

3.3 Hovedmenyen ......................................................................................... 38

3.4 GENERELT - oppsettmeny ......................................................................... 40

3.5 DISPLAY – oppsettmeny ........................................................................... 40

3.5.1 Video inngang – Barramundi og Barramundi Plus .................................. 41

3.6 NAV-DISPLAY meny ................................................................................. 41

3.7 AVANSERT meny ..................................................................................... 42

3.8 Informasjon ............................................................................................ 43

4.1 Installasjon – Murena / Murena iGPS..................................................... 44

4.1.1 Spesifikasjoner................................................................................. 44

4.1.2 Dimensjonstegninger ........................................................................ 45

4.1.3 Innfelling av display.......................................................................... 46

4.1.4 Tilkobling til Spenning ....................................................................... 47

4.1.5 Tilkobling til eksterne NMEA instrumenter (autopilot m.m.)..................... 48

4.2 Installasjon – Barracuda / Barracuda iGPS ............................................ 49

Seiwa kartplottere

Side 3

Innholdsfortegnelse


4.2.2 Dimensjonstegninger – kontrollenhet og antenne .................................. 50

4.2.3 Installasjon og demontering............................................................... 51

4.2.3 Tilkobling til Spenning ....................................................................... 52

4.2.4 Tilkobling til autopilot........................................................................ 53

4.2.5 Tilkobling til eksterne NMEA instrumenter ............................................ 53

4.3 Installasjon – Barramundi og Barramundi Plus (2005).......................... 54


4.3.2 Dimensjonstegninger ........................................................................ 55

4.3.3 Tilkobling til Spenning og Eksterne Instrumenter................................... 56

4.4 Installasjon – Explorer MKIII ................................................................ 58

4.4.1 Spesifikasjoner og dimensjoner .......................................................... 58

4.4.2 Installasjon av Betjeningsenhet .......................................................... 59

4.4.3 Ekstern tilkobling.............................................................................. 59

5.0 Seiwa black-box ekkolodd...................................................................... 61

5.1 Ekkolodd utgang (port) ............................................................................. 62

5.2 Hvordan forstå et ekkoloddbilde ................................................................. 62

5.2.1 Forklaring til ekkoloddbildet .................................................................... 63

5.3 Ekkolodd skjermbilder ............................................................................. 65

5.3.1 Valg av skjermbilder ............................................................................. 65

5.3.1.1 Hurtigvalg av skjermbilder ........................................................... 66

5.3.2 Ekkolodd fullt skjermbilde................................................................... 66

5.3.3 To-frekvens skjermbilde ..................................................................... 67

5.3.4 Zoom skjermbilde.............................................................................. 68

5.3.5 Kart/ekkolodd delt skjermbilde ............................................................ 68

5.4 Zoom funksjon ........................................................................................ 69

5.5 Justering av mottaker følsomhet, støy, område osv. ..................................... 69

5.6 Ekkolodd systeminformasjon ..................................................................... 72

5.6.1 Meny for programvare oppdatering .................................................... 72

6.1 Ekkolodd oppsettmeny.............................................................................. 73

6.1.1 EGNE INNSTILLINGER (preset mode) ................................................. 73

6.1.2 STYRKE (gain) ................................................................................ 73

6.1.3 OMRÅDE (range) ............................................................................. 74

6.1.4 DYBDEMODUS (depth mode)............................................................... 74

6.1.5 BUNNOMRÅDE (bottom range) ............................................................ 74

6.1.6 DYBDE (depth).................................................................................. 74

6.1.7 START (shift) .................................................................................... 74

6.1.8 BILDEHASTIGHET (scroll speed) .......................................................... 74

6.1.9 HVITLINJE (white line) ....................................................................... 75

6.1.10 FARGE (color) ................................................................................... 75

6.1.11 IR-FILTER (interference)..................................................................... 75

6.1.12 FØLSOMHET (sensitivity) .................................................................... 75

6.1.13 FISKESYMBOL (fish symbol)................................................................ 76

6.1.14 SVINGEROPPSETT (transducer setup)................................................... 76

6.1.15 ALARMER ......................................................................................... 76

6.1.16 VELG STANDARD OPPSETT ................................................................. 77

7.2 Tekniske spesifikasjoner – BB 50/200 ......................................................... 78

7.3 Dimensjoner............................................................................................ 78

7.4 Montering av ekkolodd boks ...................................................................... 79

7.5 Lysindikator status ................................................................................... 80

7.6 Tilkobling til spenning ............................................................................... 81

7.7 Tilkobling til Seiwa kartplottere via hurtigbrakett ................................. 82

7.8 Tilkobling til Seiwa kartplottere med 8-pins plugg................................. 83

7.9 Tilkobling til NMEA instrumenter................................................................. 84

Side 4

Seiwa kartplottere

Denne manualen omfatter:

Advarsel!

Innledning

• Murena (modell P1MV2000SW1)– 5,6” fargeskjerm og ekstern GPS/Egnos ant.

• Murena iGPS (modell P1MV200SW1) – 5,6” fargeskjerm og intern antenne

• Tigershark Plus (S3egSW7m) – 5,6” s/h skjerm og ekstern antenne.

• Millennium 7 (modell P1LS950ASW) – 5,6” s/h skjerm og intern antenne.

• Nautilus iGPS Plus (modell P1MSC600SW1) – 5,6” fargeskjerm og ekstern ant.

• Millennium Color Plus (model P1MS960ASW1) – 5,6” sun-view fargeskjerm og

intern antenne.

• Barracuda (model P1MW2000SW1 / P1MW2300SW1) – 7” (16:9) sun-view

fargeskjerm og ekstern antenne.

• Barracuda iGPS (model P1MW200ASW1 / P1MW230ASW1) – 7” sun-view

fargeskjerm og intern antenne.

• Explorer MKIII (modell P2DC5000SW1) – kartbetjening for fargeskjerm

• Barramundi (modell P1MF830VSW) – 10,4” fargeskjerm og ekstern antenne

• Barramundi Plus (modell P1MF831VSW) – 10,4” sun-view fargeskjerm og

ekstern antenne.

• Produktet inneholder et minnebatteri som gjør at kartplotteren kan lagre

merker, veipunkt og ruter osv. Det anbefales å alltid ha en back-up av data man

er redd for å miste. Dette kan gjøres ved å kjøpe en tomkassett som man

overfører data til.

Batteriet har en normal levetid på ca. 2 år. Betegnelsen er CR-2032 horisontal

type og koster ca. 80 kroner. En tomkassett koster ca. 650 kroner og er helt lik

en kartkassett av utseende.

• RENGJØRING AV KARTPLOTTEREN må gjøres med forsiktighet. Benytt

rengjøringsmiddel som inneholder Isopropanol, for LCD-skjermer. Benytt klut

som ikke lager striper på skjermen. Skader som oppstår p.g.a. feil vedlikehold

dekkes ikke på garantien.

• Denne plotterens data er basert på geografiske data som C-MAP antar er

korrekte. Uansett må ikke kartbildene på skjermen brukes istedet for offisielle

papirkart, men i tillegg til disse. Plotteren er konstruert for å forenkle

navigasjonsberegninger og må ikke brukes alene. Systemet skal kun benyttes

som støtte til offisielle papirkart og tradisjonelle navigasjonsmetoder.

Der er ingen direkte sammenheng mellom farge på et havområde og dybde.

Navigatøren skal alltid søke dybdeinformasjon også fra offisielle papirkart..

Nyttig å vite

• Vennligst les gjennom manualen før oppstart. Dersom du har spørsmål,

vennligst kontakt importør eller lokal forhandler.

• Kartplotteren er sprutsikker, men ikke 100% vanntett. Sørg for at der ikke

kommer vann inn i plotteren. Vannskade blir ikke dekket på garantien.

• Plotteren bør ikke utsettes for høye temperaturer over lang tid da dette kan føre

til skader som ikke kan repareres.

• Tilkobling til spenning med omvendt polaritet vil skade plotteren og en slik

skade vil ikke bli dekket av garantien.

• Kartplotteren inneholder farlige høyspenningskretser som kun bør håndteres av

erfarne teknikere.

• C-MAP MAX og NT+ kartbrikker er tilgjengelig hos importør og lokal forhandler.


Side 5

Garantibetingelser

Side 6

Innledning

Generelle garantibestemmelser som gjelder for produkter; distribuert og markedsført

av ProNav as.

Garantibestemmelsene gjelder både for handelskjøp og forbrukerkjøp. Ifølge

Kjøpsloven plikter forhandleren å gjøre kunden kjent med utstyrets

garantibetingelser.

1. Garantien omfatter fabrikasjons- og materialfeil og gjelder for inntil 2 år (24 måneder) fra

installasjonsdato eller 30 måneder etter levering fra ProNav AS.

2 års-garantien er imidlertid begrenset til produkter merket JRC, NAVMAN, KVH og

Celwave / AC Marine. Andre produkter leveres med 1-års garanti fra installasjonsdato

eller inntil 18 måneder etter levering fra ProNav AS.

Merk følgende unntak:

Radar magnetron er en forbruksartikkel og garanteres kun for 12 måneder

eller 1000 timer fra installasjon, avhengig av hva som inntreffer først.

Bunnutstyr for ekkolodd og logg garanteres for 12 måneder fra

installasjonsdato.

2. Garantien er kun gyldig dersom anlegget er installert av ProNav as eller av godkjent

forhandler. Garantikort/installasjonsrapport, som er korrekt utfylt og underskrevet av

kjøper, må være sendt ProNav as innen 30 dager etter fullført installasjon.

3. Garantien dekker arbeid med reparasjon og utskifting av defekte deler. For produkter som

har 2-års garanti dekkes kun deler det andre året.

4. Garantien dekker ikke diett, reiseutgifter, overtid eller slippsetting. Garantien dekker ikke

feil som skyldes ytre påvirkninger, feilkobling, sjøvannskade eller annen skjødesløs

behandling. Garantien dekker heller ikke utgifter som eieren av et skip måtte ha for å få

utbedret et produkt, dvs. tap av fortjeneste, skade på person eller eiendom, eller annet tap.

5. Korrekt utfyllt garantikrav sendes ProNav as senest 14 dager etter utført garantiservice.

Defekte deler må være mottatt hos ProNav as før garantikravet blir godkjent.

6. ProNav as forbeholder seg retten til å vurdere timeforbruket.

7. Forsendelsesomkostninger utover billigste fraktmåte dekkes av kjøper.

8. Produkter med verdi under kr. 10.000,- (utsalgspris eks.moms) skal primært sendes

ProNav as for reparasjon under garantitiden. Dersom garantiservice likevel blir utført på

stedet dekker ProNav as arbeidet, begrenset oppad til 2 (to) timer.

9. Fravikelse av garantibestemmelsene kan kun avtales skriftlig med ProNav as.


Generelt

Oppstart

Kartplotteren er en computer som er spesielt utviklet for maritimt bruk, eller enklere

forklart; en enkel og rask måte å kalkulere posisjon, kurs og distanser som tidligere

måtte gjøres manuelt (forutsatt at GPS eller Loran C er tilkoblet).

Kartplotteren er svært enkel i bruk.

På skjermen vises navigasjonsdata og kartografi informasjon fra elektroniske kart

innhentet fra en C-Map MAX eller NT+ kassett. Kartplotteren har plass for 1 eller 2 C-

Map kartkassetter. Kartkassettene leveres i 2 størrelser (størrelse kartområde); Wide

eller Mega Wide. Eks. på Wide kartbrikke: Mandal – Førde. Eks. på Mega Wide:

Skagerrak – Namsos.

1.0 Oppstart

Dette kapittelet omhandler basisinformasjon for å komme i gang med betjening av

kartplotteren. Gjør deg kjent med betjeningspanelet og menyene før du begynner å

bruke kartplotteren på sjøen.

1.1 Innsetting av C-Map kartbrikke

Skal du navigere i kartet så må du ha en kartbrikke med detaljkart over området.

Plassering av kartbrikke i kartplotteren (NT+ eller MAX) er forskjellig etter hvilken Seiwa

kartplotter du har.

Murena og Murena iGPS

Disse to har plass til 1 kartbrikke som plasseres bak frontpanelet. Kan sammenlignes

med plassering av SIM-kortet på en mobiltelefon.

Du fjerner frontlokket og setter brikken inn slik som vist på illustrasjonen nedenfor.

For å fjerne kartbrikken gjør du på samme måte.

Du kan sette inn og fjerne NT+ brikken mens et kart vises på skjermen, men ikke gjør

dette mens et kart er i ferd med å tegnes på skjermen.


Side 7

Side 8

Oppstart

Barracuda og Barracuda iGPS

Barracuda har plass til 1 kartbrikke (NT+ eller MAX). Følg instruksen som vist nedenfor:

• Åpne gummiluken nederst til høyre på plotteren.

• Hold kartbrikken slik at du kan se C-MAP merket, som vist nedenfor og skyv den inn

i luken som vist her (1):

• Skyv luken på plass som vist (2). Pass på at du lukker luken skikkelig slik at der blir

helt tett.

• For å fjerne brikken, gjør på samme måte; åpne luken, trekk ut kartbrikken og skyv

luken på plass igjen.

Millennium 7/Color Plus og Nautilus iGPS Plus

Disse modellene har plass for 2 kartbrikker og de plasseres på undersiden av plotteren.

• Hold kassetten slik at du kan se NT+ eller MAX merket, som vist nedenfor:

• Skyv kassetten forsiktig inn i en av kartleserne som vist nedenfor (1), så langt

du kan (2) og trykk den så ned slik at den sitter på plass (3).

• For å fjerne kartbrikken, trykk kassetten litt inn (1) før du trekker den opp til du

hører et klikk og kassetten vil komme ut av kartleseren (3):


Oppstart

Barramundi og Barramundi Plus

Disse 2 modellene har plass til 2 kartbrikker (NT+ eller MAX).

• Hold kassetten slik at du kan se C-MAP eller MAX merket, som vist nedenfor:

• Åpne luken til kartleseren og skyv inn kassettene som vist på bildet nedenfor. Pass

på at du lukker døren skikkelig til du hører et lite "klikk".

• Fjern kartbrikkene ved å åpne luken og trekke ut kartbrikkene.


Side 9

Oppstart

Explorer MKII Plus

Kartbetjeningsboksen har plass for 2 kartbrikker.

• Hold kassetten slik at du kan se C-MAP eller MAX merket, som vist nedenfor:

Side 10

• Skyv kassetten forsiktig inn i en av kartleserne som vist nedenfor, så langt du kan og

trykk den så ned slik at den sitter på plass. Pass på at du ikke skader luken.

For å fjerne C-Map kassetten, gjør følgende:

• Trykk kassetten litt inn før du trekker den opp til du hører et klikk og kassetten vil

komme ut av kartleseren:

NB!

PÅ EXPLORER MKII PLUS LIGGER KASSETTENE BAK EN LUKE FOR Å VÆRE MEST

MULIG BESKYTTET. VÆR FORSIKTIG NÅR DU TAR UT KASSETTEN SLIK AT DU

IKKE SKADER LUKEN.


1.2 Betjeningspanelet

Joystick (kursorknapp)

Oppstart

- Med joysticken kan du bevege kursoren over skjermen.

- Med joysticken kan du også skifte mellom menyene, bekrefte valg i menyene (joystick

mot høyre i stedet for å bruke ENTER knappen) og fjerne menyene (joystick mot venstre i

stedet for å trykke CLEAR).

- Dersom du er i NAVIGASJONS-funksjonen kan du skifte til KART (planleggingsfunksjon)

ved å bevege kursoren med joysticken. Da kommer også det lille kursor vinduet

automatisk fram med informasjon om avstand og peiling fra båt til kursor posisjon

(dersom det er valgt i menyen).

Betjeningsknappene

POWER - Trykk POWER knappen for å slå kartplotteren PÅ.

- Trykk og hold POWER knappen i ca. 3 sekunder for å slå den AV.

- Trykk POWER knappen for å hente fram meny for justering av

skjermbelysning og kontrast (på Explorer MKII Plus justeres belysning og

kontrast på skjermen som er tilkoblet).

MOB - Trykk MOB knappen for å aktivisere Mann-Over-Bord funksjonen.

CLEAR - Trykk CLEAR for å gå ut av meny eller avbryte uten å gjøre endringer

(joystick kan benyttes i stedet for).

- Trykk CLEAR for å aktivere navigasjon (tilbake til båt). Kursoren

plasserer seg da i båtens posisjon.

ENTER - Trykk ENTER for å bekrefte endringer i menyene eller for å velge

informasjon til info.vinduene øverst.

- Trykk ENTER for å velge følgende menyfunksjoner: GAATIL, MERKE,

VEIPUNKT, AVSTAND/PEILING.

MENU - Trykk MENU for å åpne kartplottermenyen eller ekkoloddmenyen dersom

ekkolodd er valgt som hovedfunksjon.

- Trykk MENU 2 ganger for å vise hovedmenyen og benytt joysticken for

å skifte mellom menyene. Trykk CLEAR eller press joystick mot venstre

inntil flere ganger for å fjerne menyen fra skjermen.

- Trykk og hold MENU for å få tilgang til info.linjene øverst slik at det blir

mulig å programmere hvilken informasjon du ønsker å vise i hver enkelt

av dem. Trykk deretter ENTER for å hente fram listen over info. du kan velge.

- MENU kan og benyttes for å få tilgang til Master Reset menyen. Mens

plotteren er AV; trykk og hold MENU knappen samtidig som du trykker

POWER (gjør ikke dette uten å ha konferert med forhandler eller ProNav).

ZOOM IN - Trykk ZOOM IN for å skifte til mindre kartskala; se mer detaljer.

ZOOM OUT - Trykk ZOOM OUT for å skifte til større kartskala; se mindre detaljer

og dermed mer oversikt.

Barramundi / Barramundi Plus:


Side 11

Side 12

Oppstart

GOTO - Valg av ”Gå TIL” funksjon (i stedet for ENTER).

DATA - Funksjon for å velge type skjermbilde, kart, GPS data, motorvei,

ekkolodd osv.(I stedet for SIDE i menyen).

INFO - Funksjon for å hente fram kartografi opplysninger for nærmeste område.

(I stedet for INFO i menyen).

4 funksjonsknapper

De fire knappene nederst på betjeningsenheten har forskjellig funksjon etter hvilken

meny som vises nederst i skjermbildet.

- De fire knappene kan også fungere som meny for valg av type skjermbilde, og hvor

du også kan programmere dine favoritter. Trykk på en av dem når ingen andre menyer

vises i skjermbildet. Følgende meny kommer fram: KART, NAV, VEI, STATUS (dette er

standard funksjon på knappene). Disse kan endres.

Programmering av de 4 funksjonsknappene:

Trykk og hold på en av knappene. En meny kommer fram med 7 (10) menyvalg for

skjermbilder du kan velge. Flytt med kursor opp/ned for å velge og bekreft med ENTER.

Du har følgende valg:

• KART - kart skjermbilde

• NAV - navigasjonsdata i tall (kurs, fart, peiling osv.)

• VEI - navigasjonsdata i tall + ”motorvei” til bruk ved ruteseilas

• STATUS - satellittstatus

• GPS - GPS-posisjon, kurs og fart i store tall

• DYBDE 1 - dybdegraf (lite vindu i tillegg til kartbilde

• DYBDE 2 - dybdegraf over hele skjermen

DERSOM SEIWA BLACK-BOX EKKOLODD ER TILKOBLET FÅR DU I TILLEGG:

• FF STD - 50 eller 200khz ekkoloddbilde over hele skjermen

• FF DF - 50 og 200khz ekkoloddbilde over hele skjermen

• FF SPLT - 50 eller 200khz ekkolodd + zoom

• FF + KART - 50 eller 200khz ekkolodd + kart

Med Barramundi / Barramundi Plus eller Explorer MKII Plus kan du i tillegg få:

• VIND DATA - vinddata i store tall

• VIND HASTIGHET - relativ vind hastighet & tidsgraf

• VIND RETNING - sann vindretning & tidsgraf


Oppstart

NB! Når du trykker på en av de 4 knappene for å få fram menyen; KART – NAV – VEI –

STATUS, og ikke betjener knappene vil menyen forsvinne av seg selv i løpet av noen

sekunder.

1.3 Slå plotteren AV og PÅ

Før du slå plotteren PÅ for første gang – sjekk at den er tilkoblet rett spenning (10-

35Vdc) og at tilkoblingen til GPS er rett.

• For å slå plotteren PÅ – trykk POWER knappen i ca. 1 sekund. Et vindu med

C-Map logo, programversjon og navn på kartbrikke kommer opp og deretter et

nytt vindu med advarsel om at dette kun er et navigasjonshjelpemiddel:

VARSEL

C-MAP elektroniske kart er basert på geografiske data - inkludert offisielle kart –

som vi tror er nøyaktige. Kartene er ikke godkjent eller kontrollert av

myndighetene. C-MAP elektroniske kart er utviklet for å forenkle

navigasjonsberegninger og må således ikke tas i bruk som hovednavigasjonshjelpemiddel!

Men heller som et ekstra hjelpemiddel i tillegg til offisielle sjøkart og andre

navigasjonshjelpemidler.

Der er ingen direkte forbindelse mellom fargen på vannet og dybden. Navigatøren

skal alltid undersøke dybden ved hjelp av andre navigasjonshjelpemidler, som

sjøkartene.

Trykk ENTER for å fortsette til kartbildet.

• For å slå plotteren AV – trykk på POWER knappen i 3 sekunder. Dersom du

slipper knappen før 3 sekunder er gått vil kartplotteren fortsatt være PÅ.

1.4 Bakgrunnsbelysning og kontrast

Skjermbelysningen og kontrast kan justeres ved å trykke på POWER knappen.

Fire menyfunksjoner vises nederst i skjermbildet; BRIL - , BRIL + og KONTR +,

KONTR-. Benytt de fire nederste funksjonsknappene på betjeningsenheten for å justere.

Unntaket er Explorer MKII Plus hvor belysning og kontrast justeres på monitoren.

Ved lave temperaturer kan det ta noe tid fra du slår på plotteren til LCD-skjermen får

rett innstilling med hensyn til belysning og spesielt kontrast.

Seiwa kartplotterne har også en egen funksjon for fargevalg, med blant annet

nattfarger. Se kapittel 3 – menyoppsett og forklaring til menyene.

1.5 Valg av menyspråk

Før du begynner å betjene plotteren bør du velge det menyspråket du ønsker, f.eks.

norsk. (Dette vil normalt være satt opp hos ProNav).

Trykk MENU knappen 2 ganger, benytt joysticken til å velge hovedfunksjon

GENERELT, trykk ENTER eller benytt joystick og velg videre LANGUAGE. Trykk ENTER

igjen og velg NORSK. Benytt joystick mot venstre eller CLEAR for å fjerne menyen.


Side 13

1.6 C-Map MAX kartografi

Side 14

Oppstart

C-Map’s nye MAX kartografi er en betydelig utvikling av NT/NT+ teknologien.

Viktige punkt er:

Nye data:

• Tidevann og havstrømmer (fargepiler indikerer retning og styrke). For

norskekysten blir dette lagt inn på nye kartbrikker i løpet av 2006.

• Verdenskart (bakgrunnskart) med landegrenser/fylkesgrenser/hovedveier.

• Nyttige tilleggsdata (foto, gatenett og andre landdata). Foto over norske havner

legges inn på nye kartbrikker i løpet av 2006.

• Utvidet havneinformasjon

Ny kartpresentasjon:

• Bedre overblikk (ny teknikk øker lesbarhet og gir bedre/mer kartdata)

• Dynamiske navigasjonssymboler (innovativ og dynamisk presentasjon)

• Fleksi-zoom (under- og over-zoom mellom kartskala nivå)

• Mye mer fargenyanser – inntil 32 blåfargenyanser på hav og 12 nyanser på land

• Perspektiv (se kartet i perspektiv for bedre overblikk – se lenger frem)

MAX og NT/NT+ :

• Når NT+ data og MAX data dekker forskjellig område får kartplotteren data fra

begge kart (avhengig av posisjon).

• Når NT+ data og MAX data dekker samme område får kartplotteren data kun fra

MAX kart.

1.7 C-Map bakgrunnskart

Kartplotteren har innebygd verdenskart som kan benyttes for ruteplanlegging (ikke alle

kartområder). For å navigere i kartet må du kjøpe MAX eller NT+ kartbrikke med

detaljerte kart.

1.8 Simulator modus

Den innebygde simulatorfunksjonen er nyttig for å kunne bli kjent med kartplotteren før

du går på sjøen. Den simulerer stort sett alle funksjoner og båtsymbolet plasserer seg

der du plasserer kursoren.

MENYBETJENING: benytt joystick til å velge i menyene, bekreft enten med

� Plassér kursoren på ønsket sted i kartet:

Trykk MENU + MENU + AVANSERT + ENTER + SIMULATORMODUS +

ENTER + SIMULATOR MODUS + ENTER + PÅ + ENTER

� Du kan også sette inn ønsket fart, kurs, dato og tid:

Trykk MENU + MENU + AVANSERT + ENTER + SIMULATOR MODUS +

ENTER + FART / KURS / DATO / TID + ENTER + sett inn verdier + ENTER

� For å velge kursor kontroll, gjør på samme måte som når du velger Simulator

Modus.

� NB! Husk CLEAR eller joystick til venstre for å fjerne menyen fra skjermen. Noen

ganger må du trykke CLEAR flere ganger for å gå tilbake til navigasjon (med

båten i kartbildet).


Oppstart

1.9 Skjermbilder / display oppsett

På alle Seiwa’s kartplottere kan du velge flere forskjellige skjermbilder.

� Trykk MENU + MENU + SIDE + skjermbilde (f.eks DYBDEGRAF) + ENTER

Barramundi og Barramundi Plus:

� Trykk DATA + velg ønsket skjermbilde + ENTER

� Du kan også trykke en av de 4 menyvalg knappene nederst på plotteren (ref.

kapittel 1.1).

Her ser du et eksempel på kart skjermbilde med mer forklaring til de forskjellige

elementene/symbolene.

NB! Før du leser videre, vær oppmerksom på følgende:

Skjermbilde eksemplene i denne boka har kun engelske menytekster, men vi

refererer hele tiden til de norske tekstene.

Andre skjermbilder:

Dybdegrad vist i lite vindu eller over hele skjermen


Side 15

Side 16

Eksempler på ekkolodd skjermbilder:

Oppstart

Navigasjons-skjermbilder; NAV og VEI

Navigasjons-skjermbilder; STATUS og GPS

200khz ekkolodd 50 og 200khz ekkolodd

Zoom + 200khz kart + ekkolodd

NB! Mer om Seiwa black-box ekkolodd i kapittel 4.


Oppstart

Flytting i kartet og endring av kartskala

Benytt kursoren (joystick) for å flytte rundt i kartet.

For å endre kartskala, trykk ZOOM IN for mer detaljer og ZOOM OUT for mer oversikt

(mindre detaljer)

Retur til båtsymbolet

Den mest vanlige og nyttige funksjonen er å kunne se båtens egen posisjon i kartbildet

og følge med etter hvert som båten beveger seg fremover (båtsymbolet vil stå omtrent

på samme sted og kartet vil bevege seg).

For å finne tilbake til båtsymbolet og starte navigering (når du for eksempel har benyttet

kursoren), trykk ganske enkelt på CLEAR, og har du vært inne i menyer så må du

kanskje trykke CLEAR mer enn 1 gang.

Senterforskyvning av båtsymbolet

Båtsymbolet kan plasseres enten i midten av skjermbildet eller forskjøvet ut til kanten

slik at man har mest mulig av skjermbildet foran båten for mer oversikt.

� Trykk MENU + MENU + DISPLAY + ENTER + SENTER FORSKYVNING +

ENTER + PÅ + ENTER




Skjermorientering

Du kan velge om kartet skal være orientert, – alltid mot nord eller alltid rett fram (opp).

� Trykk MENU + SKJERM-ORIENTERING + ENTER + NORD OPP / KURS OPP

+ ENTER

� Dersom du velger KURS OPP får du også valget om å sette inn oppløsning i

grader (5-60°). Dette definerer hvor mye kursendring kartplotteren skal tillate før

den snur kartet. Normalt oppsett er 30°.


Side 17

Oppstart

1.10 Datavindu – antall og oppsett

Datavinduene øverst i kart skjermbildet kan velges både med hensyn til antall vinduer

og hvilken informasjon som skal vises i hvert enkelt vindu.

� Trykk MENU + MENU + DISPLAY + ENTER + DATA VINDU MODUS +

ENTER + 5 INFO VINDUER / 8 INFO VINDUER / AV + ENTER

� Murena og Murena iGPS har 3 og 6 vinduer som alternativ.

Side 18

Oppsett av datavindu

� Trykk og hold MENU-knappen i ca. 3 sekunder til du ser at et av datavinduene

blir svart. Benytt joystick til å velge det vinduet du ønsker å endre informasjon i.

Trykk ENTER for å hente fram menyen med de valgene du har:

I Barracuda har du 25 valg:

FIX KORREKSJON Satellitt posisjonsdata

MÅL Veipunkt navn/nr.

TTG Tid til neste veipunkt i timer og minutter

DST Avstand til neste veipunkt i NM

BRG Peilingen i grader fra utgangspunkt mot neste

veipunkt (bestemmelsessted)

CTS Kursen du skal styre mot neste veipunkt

STR Kursendring til høyre eller venstre for å komme inn

på kurslinje mot neste veipunkt

SOG Fart over grunn i knop

COG Kurs over grunn i grader

IKON Symboler viser navigasjonsmodus, om GPS data

mottas osv.

SKALA Kartskala i NM

XTE Ute-av-kurs i NM

VMG Velocity Made Good i knop – kun dersom vindsensor

er tilkobl.

DYBDE Dybde i meter – dersom dybdesensor er tilkoblet

HDG Kompass retning i ° – f.eks. fra JLR10 eller

gyrokompass

TEMP. Vanntemperatur – dersom sensor er tilkoblet

TOTAL LOGG Totalt utseilt distanse fra første tur – kan resettes.

TRIPP LOGG Totaldistanse for hver tur – kan resettes.

LOG FART Fart gjennom vannet (v/fartslogg tilkoblet)

DATO Dato-måned-år

TID Klokkeslett

SET Fartøyets avdrift retning i grader – krever kompass

og logg tilk.

DRIFT Fartøyets avdrift hastighet i knop – krever kompass

og logg tilkoblet.

AUX TEMP Temperatur (avhengig av tilkoblet sensor)

STW Styrekurs mot vind i knop

OMRÅDE Kartområde


Oppstart

1.11 Navigering til et enkelt mål

Du kan navigere til et bestemt mål ved å benytte GAA TIL funksjonen (finnes ved å

trykke ENTER knappen). Egen GOTO knapp på Barramundi / Plus.

� Plassér kursoren i den posisjonen i kartet som du ønsker å navigere til:

Trykk ENTER + GÅTIL + ENTER

Du navigerer nå til et bestemmelsessted markert som et merke med en ring rundt og

med en stiplet linje mellom merket og båtsymbolet. All navigasjonsdata er nå referert til

dette målet. Dersom du har valgt 8 info.vinduer øverst og har valgt BRG (kurs/peiling)

og DST (avstand) så kan du nå se hvilken kurs du må styre etter for å komme til målet

og hvor langt der er igjen (i nautiske mil).

Når du nærmer deg målet vil du høre og se en ankomstalarm. Denne kan settes i

hovedmenyen til ønsket avstand i nm.

Automatisk / Manuell navigasjon

Dersom en autopilot er tilkoblet kan kartplotteren gi kommando til autopiloten for

automatisk kursjustering og kursendring.

Manuell ruteseilas betyr at man ikke har autopilot tilkoblet og må dermed stille inn

kursen manuelt for hvert veipunkt. Grafisk skjermside kan være til hjelp for rormannen

for å styre båten langs ruten.

(DEST=mål, TTG=time to go= tid til målet, DST=distance to target= avstand til målet,

BRG=bearing to target= peiling til målet)

1.12 Avstand og peiling

Med denne funksjonen kan du måle avstanden og peiling mellom 2 punkt i kartet.

Plassér kursoren på ønsket posisjon, eventuelt båtens posisjon:

� Trykk ENTER + AV/PEIL + ENTER

En stiplet linje og en sirkel kommer fram rundt kursor posisjonen.

Flytt linjen med kursoren hvor du vil og avstandsmåleren vil følge med. Et lite vindu med

informasjon om avstand og peiling fra AV/PEIL punktet til kursorens posisjon kommer

automatisk fram på skjermen. Trykker du funksjonsknappen for AKSEPT vil den stiplede

linjen og avstandsringen bli stående fast på skjermen, men en ny meny kommer fram

med funksjonene SLETT og REDIGER. Selv om du valgte AKSEPT kan du nå likevel

velge SLETT og fjerne linjen og avstandsringen fra skjermbildet. Velger du REDIGER

kan du flytte på linjen igjen for ny posisjon.


Side 19

1.13 Mann-over-bord (MOB)

Side 20

Oppstart

Mann-over-bord funksjonen er nyttig dersom noen eller noe faller overbord.

� Trykk MOB knappen for å plassere MOB på fartøyets posisjon i kartet.

Meldingen MOB AKTIVERING kommer opp på skjermen og MOB merket blir stående i

kartbildet og all data blir heretter referert i forhold til MOB punktet.

� For å slette MOB, trykk MOB knappen og følgende melding kommer fram:

”Er du sikker på at du vil deaktivere MOB?” Trykk funksjonsknappen for

BEKREFT eller ANGRE. MOB symbolet blir stående i svak farge inntil kartbildet

tegnes opp på nytt.

� For å hente opp informasjon om et MOB-merke: plassér kursoren på merket –

et informasjonsvindu kommer opp med avstand og peiling til MOB-posisjonen.





Betjening

2.1 Merker og veipunkt (brukerpunkt)

Et brukerpunkt er et objekt som du selv kan plassere på kartet for å markere et spesielt

punkt. Merkene lagres i det interne minnet på plotteren. (Det er derfor viktig at du

skifter minnebatteri hvert 2.år slik at lagrede brukerpunkt ikke slettes).

Der er 2 typer brukerpunkt, MERKER og VEIPUNKT. Et merke kan lagres når som helst

mens veipunkt benyttes når man lager en rute.

Veipunkt

Se neste avsnitt, 2.2, om Ruter.

Plassere et Merke

Ved å benytte MERKE funksjonen kan du plassere et referansepunkt, heretter kalt

MERKE, relatert til kursor posisjonen. Merket lagres i minnet for senere bruk.

Plassér kursoren på ønsket posisjon:

� Trykk ENTER + MERKE + ENTER

Det nye merket vises i kartet i kursor posisjon eller i båtens posisjon dersom plotteren

var i navigasjon når du satte ut merket.

Redigering av merke

Du kan endre et merke som er lagret i kartet; både symbol, navn, farge eller posisjon.

Plassèr kursoren på det merket du ønsker å redigere (slik at en meny kommer fram

nederst på skjermen).

� Trykk funksjonsknappen for REDIGER. Et vindu kommer opp med informasjon

om merket.

I informasjonsvinduet til merket kan du endre både navn (inntil 8 karakterer), symbol

(16 ikoner), posisjon og farge (16 farger).

� Velg felt med joysticken, trykk ENTER, gjør endringene med joysticken, bekreft

med ENTER. Når du er ferdig med redigeringen i alle felt, bekreft med å trykke

funksjonsknappen for AKSEPT. Vinduet forsvinner, men så lenge kursoren står

plassert i merket du endret vil menyen vises nederst i bildet. Flytt kursoren for å

fjerne menyen.

Du kan også endre hvordan merket skal presenteres i kartet:

- ikke vises i det hele tatt (velg AV)

- kun med symbol (velg IKON)

- med symbol og navn (velg PÅ)

� Trykk MENU + MENU + DISPLAY + ENTER + BRUKER PUNKT + ENTER +

AV / IKON / PÅ + ENTER


Side 21

Betjening

Sletting av et merke

Plassèr kursoren på merket slik at menyen kommer opp nederst på skjermen.

� Trykk funksjonsknappen for SLETT. Teksten ”Er du sikker” kommer opp og

menyen BEKREFT og ANGRE. Velg BEKREFT og merket forsvinner fra listen.

Det ”gamle” merket vil bli stående med svak farge inntil kartbildet oppdateres på nytt.

Flytting av et merke

Plassèr kursoren på lagret merket slik at menyen kommer opp nederst på skjermen.

� Trykk funksjonsknappen for FLYTT. Ved å bevege kursoren ser du at en stiplet

linje forbinder kursoren og merket. Flytt kursoren til ny posisjon og velg

AKSEPT.

Det ”gamle” merket vil bli stående med svak farge inntil kartbildet oppdateres på nytt.

Finnet et merke som er lagret i kartet

Fra kartbildet:

� Trykk MENU + FINN + ENTER + BRUKERPUNKT + ENTER + bruk joystick

til å skrive navn på merket + ENTER

Fra brukerpunkt listen:

� Trykk MENU + MENU + BRUKER PUNKT + ENTER + LISTE + ENTER +

benytt joystick for å velge merke i listen + SE PÅ

Kursoren plasseres i merket i kartet.

NB! Det er ikke mulig å redigere/slette/flytte et veipunkt som er en del av en aktiv

rute.

Side 22





2.2 Ruter

Betjening

En rute lagres ved å plassere ut en serie med veipunkt i kartet eller ved å linke en serie

med lagrede merker. Kun 1 rute kan være aktiv og vil vises i kartet med rette linjer

mellom punktene og piler som indikerer kursretningen. Det første veipunktet i en aktiv

rute vil være markert med en ring.

Den aktive ruten kan redigeres ved å legge til ekstra veipunkt, slette punkt eller flytte

punkt.

Valg av aktiv Rute

Her viser vi hvordan du velger en rute som er lagret på forhånd.

� Trykk MENU + MENU + RUTE + ENTER + VELG + ENTER. Et vindu kommer

opp med liste over de første 10 rutene. (Dersom du ikke har laget veipunkt

tidligere vil alle rutenummer være ledige og du kan velge). Nederst vil også en

meny vises med funksjonene VELG, NOTAT, FARGE, GJEM / SE

� Bruk joysticken til å velge rute, og trykk funksjonsknappen for VELG. Dersom du

velger en rute som allerede er lagret vil nå kursoren plasseres i det første

veipunktet i ruten og dette vil nå være den aktive ruten. En aktiv rute vil vises på

skjermen med heltrukken linje mellom veipunkt symbolene.

Lage ny Rute

Når du har valgt en rute i hovedmenyen (som beskrevet ovenfor) kan du legge inn

veipunktene for denne ruten på følgende måte:

� Plassér kursoren i ønsket posisjon, trykk ENTER + VEIPUNKT + ENTER og sett

inn flere veipunkt i ruten ved å repetére dette.

Følgende funksjoner virker for en aktiv rute:

Notat

Funksjonen NOTAT benyttes dersom du vil lage et eget notat/beskrivelse om ruten i

stedet for dato og tid som automatisk blir lagret. Legg merke til at der står MM-DD-YY

HH:MM (måned-dato-år timer:minutter). Dersom du vil lagre etter dag-måned-år må du

velge det i hovedmenyen GENERELT. Bruk joysticken dersom du skal endre notatet. Du

kan også benytte joysticken og sette inn et navn i stedet for dato/tid.

� Trykk MENU + MENU + RUTE + ENTER + VELG + benytt joystick for å

velge ruten + NOTAT

Et nytt lite vindu kommer frem. Benytt joystick for å sette inn notatet (dette er mulig

kun dersom du har laget en rute på forhånd). Til slutt; trykk funksjonsknappen for

BEKREFT eller ANGRE.


Side 23

Side 24

Betjening

Vise eller gjemme en Rute

� Trykk MENU + MENU + RUTE + ENTER + VELG + benytt joystick for å

velge ruten + GJEM / SE

Velge farge på en Rute (kun for fargeplottere)

Du kan velge blant 8 farger for streken mellom veipunktene i ruten:

Dersom i RUTE-meny:

� Trykk MENU + MENU + RUTE + ENTER + FARGE + benytt joystick for å

velge farge + AKSEPT

Dersom i RUTE – VELG menyen:

� Trykk MENU + MENU + RUTE + ENTER +VELG + ENTER + benytt joystick

for å velge rute + FARGE + benytt joystick for å velge farge + AKSEPT

Ruten tegnes opp i kartbildet med den fargen du har valgt. Du kan velge 1 farge for

hver rute dersom du ønsker det, men maks 8 forskjellige farger.

Slette en Rute

Dersom i Rute-meny:

� Trykk MENU + MENU + RUTE + ENTER + SLETT + ENTER + BEKREFT

Både veipunkt og streken mellom veipunktene slettes. Dersom du har ”linket” merker til

ruten så blir disse ikke slettet. Dersom båten navigerer i ruten kan den ikke slettes.

Navigere etter en Rute

Når ruten er vist på kartbildet – flytt kursor til første veipunkt i ruten og trykk ENTER,

velg GÅ TIL og trykk ENTER igjen.

For Barramundi og Barramundi Plus:

Flytt kursoren til første veipunkt og trykk på knappen GOTO.

Sette inn nytt Veipunkt i en eksisterende Rute

For å sette inn et veipunkt mellom 2 punkt i en rute:

� Velg ønsket rute fra RUTE-menyen. Plassér kursor på streken mellom 2

veipunkt merker slik at der kommer opp en meny nederst i skjermbildet,

INNSET. Trykk funksjonsknappen for INNSET og deretter AKSEPT.

De nye veipunktene vil omgående vises der de ble plassert.

Navigere etter en Rute motsatt vei (reversere)

Du kan følge en rute i motsatt rekkefølge (omvendt) ved å trykke knappen for

OMVENDT når du har rute rapport menyen på skjermen.

� Trykk MENU + MENU + RUTE + ENTER + RAPPORT + ENTER + OMVENDT

I rapporten vil nå det første veipunktet i ruten være det siste. Når du trykker CLEAR og

returnerer til kartbildet vil du se at ruten har blitt snudd. Det kan du se både ved at siste

veipunkt nå har fått en ring rundt symbolet og pilene mellom veipunktene har skiftet

retning.





2.3 GÅ TIL funksjon

Betjening

Med denne funksjonen kan du veldig raskt og enkelt plassere et et merke for

bestemmelsessted og starte navigasjon.

Navigere til et veipunkt

� Plassér kursoren på ønsket veipunkt + ENTER + GÅ TIL + ENTER

eller:

� Plassér kursoren på ønsket veipunkt + funksjonsknappen GOTO

For Barramundi og Barramundi Plus:

� Plassér kursoren på ønsket veipunkt + GOTO

Du vil nå se en stiplet linje fra veipunktet (målet) til båtens posisjon og veipunktet vil ha

en ring rundt. All navigasjonsdata vil nå være referert til dette målet (veipunktet).

Slette et mål

� Du kan enkelt stoppe navigeringen til målet ved å plassere kursoren på målet og

trykke funksjonsknappen for STOP (menyteksten kommer automatisk opp

nederst til venstre på skjermen når du plasserer kursoren på et GAATIL mål).

Et vindu med spørsmålet ”Er du sikker på at du vil avslutte ruten til Wxxx?” kommer

opp.

� Trykk funksjonsknappen for BEKREFT.




2.4 Slepespor

Det kan være svært nyttig å kunne lagre et spor som viser helt nøyaktig hvor båten har

gått. På den måten kan du få verdifull informasjon om effekten av tidevann og vind og

gjøre det enklere for deg dersom du ønsker å lagre en rute for samme turen.

NB!

Vær oppmerksom på at kartplotteren har begrenset minnekapasitet. Når et spor lagres

så kan menyen være satt opp til å lagre et punkt for hvert sekund og da sier det seg

selv at lagringsminnet fort kan bli brukt opp.

Det første du må gjøre er å sette opp hvordan og hvor ofte plotteren skal lagre sporet.

Slepespor lagringsmetoder

� Trykk MENU + MENU + SPOR + ENTER + KONFIG + ENTER + LAGRINGS

MODE + TID / DISTANSE

Dersom du velger TID så kan du velge lagring pr. 1 sek. / 5 sek./10 sek./30 sek./1 min.

Dersom du velger DISTANSE så kan du lagre pr. 0.01nm, 0.05nm, 0.1nm, 0.5nm,

1.0nm, 2.0nm, 5.0nm eller 10.0nm.

� Velg med å trykke ENTER så mange ganger som nødvendig på TIDSINTERVALL

eller DISTANSEINTERVALL.

Slepespor farge

Farge kan kun velges på fargeplottere. Du kan velge spepespor i 8 forskjellige farger.

� Trykk MENU + MENU + SPOR + ENTER + KONFIG + ENTER + FARGE +

ENTER + velg farge + ENTER

Vise eller skjule Slepespor

Du kan velge om slepesporet skal vises eller skjules.

� Trykk MENU + MENU + SPOR + ENTER + KONFIG + ENTER + DISPLAY

MODUS + ENTER for å velge SYNLIG eller SKJULT


Side 25

Betjening

Aktivere eller deaktivere Slepespor

For å starte lagring av slepespor eller stoppe lagring når båten er i bevegelse:

� Trykk MENU + MENU + SPOR + ENTER + AKTIVERE/DEAKTIVERE +

ENTER

Menyen forsvinner fra skjermen med en gang du har valgt aktivere eller deaktivere.

Slette Slepespor

Hele slepesporet eller deler av det kan slettes.

� Trykk MENU + MENU + SPOR + ENTER + SLETT + ENTER

Side 26

En meny kommer opp nederst på skjermen, START - ENDE – HELE.

� Dersom du ønsker å slette deler av sporet, plassér kursoren på START punkt,

trykk funksjonsknappen for START, plassér kursor på sluttpunktet og trykk

funksjonsknappen for ENDE. Dersom er ønsket del av sporet slettet

� Dersom du ønsker å slette hele sporet, trykk funksjonsknappen for HELE.

Velge spornummer

Kartplotteren kan lagre inntil 5 slepespor.

� Trykk MENU + MENU + SPOR + ENTER + KONFIG + ENTER + AKTIVT

SPOR + ENTER + benytt joystick mot høyre for å velge slepespor

nummer fra 1 til 5

� NB! Husk CLEAR eller joystick til venstre for å fjerne menyen fra skjermen.

Noen ganger må du trykke CLEAR flere ganger for å gå tilbake til navigasjon

(med båten i kartbildet).


2.5 Info

Betjening

Ved å plassere kursoren på et kartobjekt vil informasjon om objektet vises i et lite vindu

på skjermen.

Automatisk Info

Automatisk Info betyr at du kan få informasjon om kartografiobjekter ved å plassere

kursoren på objektet. Velg i menyen følgende type visning:

� Trykk MENU + MENU + DISPLAY + ENTER + AUTOMATISK INFO + ENTER

Valgene er AV, PÅ PUNKT, PÅ ALLE.

AV: ingen automatisk informasjon.

PÅ PUNKT: kun når kursoren står plassert på kartobjekt.

PÅ ALLE: uansett hvor kursor er plassert inkl. dybdelinjer, farlig område, alle

objekter og punkter. Vær derfor oppmerksom på at når du har valgt PÅ ALLE så

vil kartinformasjon vises nesten uansett hvor du beveger kursoren.

Utvidet kartinformasjon

Der er 2 måter å få fram den utvidede kartinformasjonen (EXPAND) på.

� Plassér kursor på kartobjekt. Automatisk informasjon kommer opp i et lite

vindu samtidig som en meny vises nederst i kartbildet, EXPAND og EXP ALT.

Dersom du trykker funksjonsknappen for EXPAND vil du få fram et nytt vindu

med mer informasjon om selve objektet.

Trykker du funksjonsknappen for EXP ALT får du fram all informasjon om både

kartobjektet, området rundt og om selve kartet (størrelse, hvor gammelt, type

kart osv.).

� Den andre måten er å hente fram informasjon fra menyen eller fra egen INFO

knapp som på Barramundi og Barramundi Plus.

� Fra meny: Plassér kursor på objekt, trykk MENU + INFO + ENTER

Her ser du eksempel på kartinfo vindu som vil vises over hele skjermen uansett hvilken

av de 2 metodene du bruker:

Informasjon om objekter som inneholder bilder

Noen kartobjekter er lagt inn med fotografier (gjelder foreløpig kun utenlandske større

havner – kommer for norske havner fra 2006).

� Når du peker på et slikt objekt, for eksempel

havneobjekt eller viktig bygning så får du vist

et lite vindu som blant annet viser et kamera i

øverste høyre hjørne.

Trykk ENTER for å vise bilde. Se eks. her:



båten i kartbildet)


Side 27

Betjening

2.6 Havne- og tidevann informasjon

Havneinformasjon

Når du har havnekart tilgjengelig kan du, som i eksempelet nedenfor, se et spesielt

havnesymbol (men kun dersom Havner & Tjenester er valgt til PÅ i KART oppsett

menyen).

� Plassèr kursoren på symbolet for å få vist symbolene for alle tjenester som er

tilgjengelig:

Side 28

� Trykk funksjonsknappen for EXPAND eller EXP ALT for å få mer detaljer om

tjenestene.

Tidevann informasjon

I enkelte kartskala nivåer (helst havnekart) vil du finne tidevann symboler (T).

� Plassèr kursoren på symbolet. Velg EXPAND og en tidevannstabell vil vises over

hele skjermen.


Betjening

Ved å benytte joysticken kan du flytte kursoren hvor som helst i grafen og lese ut tid og

høyde (vertikal kursor) og dyptgående (horisontal kursor) på et hvilket som helst punkt.

Bruk ZOOM IN og ZOOM OUT knappene dersom du ønsker tidevann informasjon om

dagen før, dagen etter eller en av de nærmeste dagene, men du kan også trykke ENTER

og velge ønsket dato med joysticken. (vær oppmerksom på at dato blir vist med

MndDagÅr dersom det er slik Dato Format oppsettet er valgt i GENERELT menyen).

Bekreft ny dato med ENTER.

� Trykk CLEAR for å fjerne tabellen fra skjermen og få tilbake kartbildet.

2.7 FINN funksjon

Med denne funksjonen kan du enkelt finne nærmeste havn for en spesiell tjeneste, f.eks.

sykehus, tidevann område, vrak, hindringer, brukerpunkt osv. Du kan også finne et

spesielt sted i kartet dersom posisjonen er kjent.

NB! FINN funksjonen kan kun fungere dersom en kartbrikke over området er satt inn.

Du kan finne: nærmeste HAVNE SERVICE, HAVN, TIDEVANN OMRÅDE, VRAK,

HINDRINGER, KURSOR, KOORDINATER eller BRUKERPUNKT.

� Plassér kursoren hvor som helst i kartet og trykk MENU + FINN + ENTER + en

av nevnte menyfunksjoner som for eksempel HAVN + ENTER

Et bilde som vist nedenfor kommer opp med liste over de NÆRMESTE havnene i det

kartområdet båten befinner seg i.

� En meny kommer opp nederst i bildet, FINN og HAVN. Velg havn i listen med

joystick og trykk funksjonsknappen for FINN dersom du ønsker kursor plassert i

en av de nærmeste havnene.


Side 29

2.8 Alarmer

Side 30

Betjening

� Trykk funksjonsknappen for HAVN dersom du ønsker lister over alle små og

store havner som er tilgjengelig i kartbrikken som er installert.

Dersom listen med havner som kommer opp dekker mer enn 1 side så kan du

benytte joystick eller ZOOM IN / ZOOM OUT knappene for å lese de neste

sidene. Dersom der er veldig mange så kan du benytte NAVN funksjonen til å

søke etter havn.

Velg ønsket havn i listen og trykk funksjonsknappen for FINN dersom du ønsker

kursor plassert i havnen. Et lite vindu med havnens tilgjengelige tjenester komme

opp samtidig og du kan fortsette med å trykke knappen for EXP ALT for å finne

mer detaljer om tjenestene.




En Seiwa kartplotter har mange forskjellige alarmer. Oppsettet finner du i

hovedmenyen, altså ved å trykke MENU to ganger.

Auto AV

Velger du denne alarmen til PÅ så vil alarmene automatisk forsvinne når bakgrunnen for

at alarmen ble aktivisert forsvinner.

� Trykk MENU + MENU + ALARMER + ENTER + AUTO AV + ENTER + AV / PÅ

Ankomstalarm

Du kan sette denne alarmen til en bestemt avstand i nm for å få alarm når båten

nærmer seg et bestemmelsessted (veipunkt/mål).

� Trykk MENU + MENU + ALARMER + ENTER + ANKOMSTALARM + ENTER +

sett avstand i NM med joystick + ENTER

Kursavviksalarm

Denne alarmen kan settes til en bestemt avstand i nm for å få alarm når båten er ute av

kurs i forhold til en bestemt kurslinje.

� Trykk MENU + MENU + ALARMER + ENTER + KURSAVVIKSALARM +

ENTER + sett avstand i NM med joystick eller AV + ENTER

Ankeralarm

Ankeralarmen skal gi deg beskjed dersom båten driver av fra nåværende posisjon.

� Trykk MENU + MENU + ALARMER + ENTER + ANKERVAKTALARM + ENTER

+ sett avstand i NM med joystick eller AV + ENTER

Dybdealarm

Alarmen aktiviseres dersom der blir grunnere under båten enn den dybdeverdien som er

satt (dersom en dybdesensor er tilkoblet).

� Trykk MENU + MENU + ALARMER + ENTER + DYBDE ALARM + ENTER +

sett avstand i meter med joystick eller AV + ENTER


Betjening

Grunnstøtingsalarm

For å unngå grunnstøting kan du aktivisere denne alarmen som skanner kartet hvert 10.

sekund. Den reagerer på alt av obstruksjoner, undervannskjær, land, staker, kabler og

annet som kan være en fare for båten din.

� Trykk MENU + MENU + ALARMER + ENTER + GRUNTVANN ALARM +

ENTER + PÅ

� Sett grunnstøting dybdegrense til ønsket antall meter (den dybden du

ønsker at alarmen skal reagere på).

� Sett grunnstøtings alarmområde – 0.25nm, 0.5nm eller 1nm – det

området foran båten som du ønsker at alarmen skal skanne.

Kartplotteren skanner kartet hvert 10.sekund ved å legge ut en vifte foran båten, for

eksempel 1nm foran båten, og leter etter objekter som befinner seg over vann eller

under vann ned til det antall meter du satte dybdegrensen til.

Så snart du aktiverer alarmen vil et vindu komme fram på skjermen med en ADVARSEL

om at dette kun er et hjelpemiddel og at nøyaktigheten er begrenset til kartets

nøyaktighet – det kan ikke garanteres at de elektroniske kartene er helt nøyaktige fordi

de er basert på papirkartene.

Dersom noe farlig dukker opp vil et lite vindu med informasjon komme opp på skjermen,

f.eks GRUNNSTØTS ALARM! LANDOMRÅDE. For å fjerne alarmen raskt kan du trykke

på funksjonsknappen for BEKREFT eller OK nederst.

NB! Alarmen kan kun benyttes når en C-Map kartbrikke er satt inn.

Grunnstøtingsrapport

Du kan hente opp en rapport over de siste grunnstøtingsalarmene.

� Trykk MENU + MENU + ALARMER + ENTER + GRUNNSTØTS

ALARMRAPPORT + ENTER

Et vindu med liste over aktuelle alarmer kommer opp og hvor de siste er krysset ut.

� Bekreft med å trykke funksjonsknappen for OK.

Ekstern alarm

Barramundi, Barramundi Plus, Murena og Murena iGPS har en ekstra alarmfunksjon,

EKSTERN ALARM.

Må disse plotterne så kan du ha tilkoblet en ekstern biiper / buzzer slik at du kan høre

alarmene bedre når du ikke er helt i nærheten av plotteren.

� Trykk MENU + MENU + ALARMER + ENTER + EKSTERN ALARM + ENTER





Side 31

2.9 Brukerkassett (C-Card)

Side 32

Betjening

Som tilleggsutstyr kan du kjøpe en brukerkassett for sikkerhetskopiering og utveksling

av data. Brukerkassetten settes inn der du setter inn kartkassettene.

Før en ny brukerkassett kan tas i bruk må du formatere den.

Formatere kartkassett

� Trykk MENU + MENU + C-KORT BRUKER + ENTER

Følgende meny kommer fram: LAGRE – LASTE – SLETT – KASSET.

� Trykk funksjonsknappen for KASSET og deretter FORMAT. Et vindu med

teksten ”Alle data vil slettes. Er du sikker?” kommer opp. Trykk

funksjonsknappen for BEKREFT og kassetten er nå ferdig formatert.

Lagring på brukerkassett

En sikkerhetskopiering av dine brukerdata vil være nødvendig for å beholde egne data

dersom du må skifte programvare i kartplotteren. Ellers vil alle lagrede data bli slettet

uten mulighet for å hente dem fram igjen.

� Trykk MENU + MENU + C-KORT BRUKER + ENTER + LAGRE + velg type

fil du ønsker å lagre ved å trykke en av funksjonsknappene + sett inn

filnavn og type + ENTER

Når en bestemt type data (merker, hendelsesmerker, ruter, slepespor) lagres vil en ny

fil opprettes på brukerkassetten. Filen vil inneholde alle punkter av den typen fil du har

valgt som var lagret i det interne minnet.

Når du skal finne navn til lagringsfilen kan det være vanskelig å finne et unikt navn som

klart nok identifiserer innholdet. Maksimum karakterer er 8 og det kan være lurt å

benytte en kombinasjon av tall og bokstaver.

Tenk over det før du bestemmer navnet!


Betjening

Overføre data fra brukerkassett til kartplotter

� Trykk MENU + MENU + C-KORT BRUKER + ENTER + velg filnavn +

LASTER

Dersom noen av de data du overfører finnes fra før i det interne minnet i kartplotteren

vil disse ikke bli duplisert.

Slette datafil fra en brukerkassett

For å fjerne en fil:

� Trykk MENU + MENU + C-KORT BRUKER + ENTER + SLETT + BEKREFT

NB! Filen kan ikke tilbakeføres etter at den er slettet – da forsvinner den for alltid.

NB! Sett brukerkassetten på plass i kartleseren før du velger meny for lagring/lasting.





Side 33

3.0 Menyene

Side 34

Menyer og oppsett

En Seiwa kartplotter med programversjon V10.10 eller nyere har 3 forskjellige menyer;

� Trykk MENU 1 gang for å hente fram kartmenyen.

� Trykk MENU 2 ganger for å hente farm hovedmenyen.

� Dersom du har tilkoblet Seiwa black-box ekkolodd og har valgt ekkolodd

funksjon på skjermbildet så er det ekkoloddmenyen som kommer fram når

du trykker MENU knappen 1 gang.

NB! Ekkolodd-funksjonen vil bli beskrevet i sin helhet i kapittel 4.

3.1 Kartmeny

Trykk MENU for å hente fram kartmenyen som består av 12 funksjoner;

ZOOM-TYPE, SKRIFTER & SYMBOLER, PERSPEKTIV VISNING, LEVENDE

NAV.SYMBOLER, SKJERM-ORIENTERING, MIKSET KARTSKALA,

STATUSLINJE, PALETT, STRØMPROGNOSE, ANDRE KARTINNSTILLINGER,

INFO, FINN

Bruk KART menyen for å velge hvordan kart skjermbildet skal se ut.

ZOOM TYPE

� Trykk MENU + ZOOM TYPE + ENTER + STANDARD / FLEXI-ZOOM

Denne funksjonen tillater mer fleksibilitet med hensyn til ekspansjon og fordypning i

kartet. ZOOM kan settes enten til standard eller til flexi.

Velg først Flexi-zoom i menyen. Når du deretter trykker ZOOM IN eller ZOOM OUT på

vanlig måte så vil kartplotteren velge standard zoom. Hvis du derimot trykker og holder

på en av ZOOM knappene så vil der komme opp et lite vindu som viser hvilken faktor du

zoomer etter. Du kan altså velge zoom faktor, under-zooming i inntil 1/8 eller overzooming

i inntil x 32.

� Når du har valgt FLEXI-ZOOM – trykk og hold på ZOOM IN eller ZOOM

OUT inntil den faktoren du ønsker vises i det lille vinduet.

NB!

Benytt kun Flexi-zoom når du er i kjente farvann. Avhengig av faktor du velger så kan

du risikere at kartplotteren hopper over noen kartblad som kan være av betydning for

deg når du skal sjekke et ukjent område.

Skrifter & Symboler

� Trykk MENU + SKRIFTER & SYMBOLER + ENTER + NORMAL / STOR

Normal vil være standard innstilling. Velg STOR dersom du har problemer med å lese

navn og symboler i kartbildet.

Perspektiv visning

� Trykk MENU + PERSPEKTIV VISNING + ENTER + AV / PÅ

Kartbildet kan presenteres i perspektiv/panorama og man vil da kunne se mer av kartet

fremover for å få et bedre overblikk.

Denne funksjonen er ikke beregnet til å bruke når du navigerer. Derfor, når du har valgt

funksjonen til PÅ så kan du se at 3 av de andre funksjonene ikke kan betjenes (Zoom,

skjermorientering og mikset kartskala).



Levende navigasjonssymboler

� Trykk MENU + LEVENDE NAV.SYMBOLER + ENTER + AV / PÅ

Med denne funksjonen PÅ får du blinkende lykter når båten kommer inn i sonen. Men

vær oppmerksom på at sektorene da vil forsvinne.

Skjermorientering

� Trykk MENU + SKJERM-ORIENTERING + ENTER + NORD OPP / KURS OPP

Nord Opp: kartet vises med nord alltid rett opp

Kurs Opp: kartet vises med kursen rett opp (dvs. kartet snur seg hele tiden slik at

båtens kurs alltid er rett opp). Velger du Kurs Opp så blir du også bedt om å sette inn

Oppløsning (standard satt til 30°). Du kan velge alt mellom 5 og 60°. Det betyr hvor

mye kursendring kartplotteren skal tillate før kartet snur seg.

Mikset kartskala

� Trykk MENU + MIKSET KARTSKALA + ENTER + AV / PÅ

Når kartet i nåværende zoom skala ikke dekker hele skjermen (fordi du befinner deg i et

kartblad som har begrenset dekning) så vil kartplotteren med funksjonen PÅ likevel

tegne opp et kart utenfor grensen, i stedet for bare et hvitt felt, selv om dette kartet

ikke har samme kartskala som det båten befinner seg i.

NB! Vær imidlertid oppmerksom på at kartplotteren kan bli noe tregere når du benytter

denne funksjonen fordi den må tegne opp kartbladene flere ganger.

Statuslinje

� Trykk MENU + STATUSLINJE + ENTER + AV / PÅ

Statuslinjen har 6 bokser og viser status på viktige funksjoner til enhver tid. Advarsel

eller alarmtilstand identifiseres med rød farge.

Normal Beste kart Data AV Declutter Fare Forsiktig

(1) Zoom

• Normal: kartet er vist i normal skala.

• U.zoom: rød farge når kartet er under-zoomet mer enn to ganger normal skala,

ellers grå farge.

• O.zoom: rød farge når kartet er over-zoomet mer enn to ganger normal skala,


• C.Lock: rød farge når kartet er zoomet inn mer enn to ganger normal skala,


(2) Beste kart

Rød farge når et mer detaljert kart er tilgjengelig enn det som nå er presentert.

(3) Data AV

Rød farge når minst et av følgende objekter er slått AV (av brukeren):

Dybder/dybdelinjer, vrak/hindringer, slepespor/ruter, farlige områder,

navigasjonssymboler.

(4) Declutter (filtrering)

Rød farge dersom to kartobjekter ligger tett ved siden av hverandre eller ”oppå

hverandre”. En av dem blir da filtrert bort.


Side 35

Side 36


(5) Fare

Rød farge når kartplotteren skanner kartet og finner en av følgende

objekter i nærheten av båten:

land, dybdeområder, steiner og undervannskjær, andre hindringer, vrak,

oppdrettsanlegg og andre typer installasjoner nær land osv.

(6) Forsiktig

Rød farge når kartplotteren finner farlige områder eller områder som er belagt

med restriksjoner.

Palett

� Trykk MENU + PALETT + ENTER + NORMAL / SOLLYS / NATTFARGER /

NOAA + ENTER

Du kan velge mellom 4 forskjellige farger på kartbildet, avhengig av dag/natt belysning.

Her er en beskrivelse av de 4 valgene:

Normal: når der ikke er sollys ute så er det anbefalt å benytte NORMAL.

Sollys: med direkte sollys ute så bør man velge SOLLYS innstilling.

Nattfarger: som navnet tilsier – når der er mørkt ute så fungerer synet vårt best med

NATTFARGER innstilling.

NOAA: papirkart presentasjonsfarge.

Strømprognose

� Trykk MENU + STRØMPROGNOSE + ENTER

Et lite vindu kommer opp nederst i skjermbildet. Det er mulig å se tidevann variasjon

med hjelp av piler i et utvalgt område på kartet, på utvalgte tidspunkter. Trykk

funksjonsknappene for å sette ønsket dato og klokkeslett.

NB! Dette gjelder de offisielle havstrømmene og disse er ikke lagt inn for norske farvann

enda – kommer på nye kartbrikker fra 2006.


3.2 Andre kartinnstillinger


� Trykk MENU + ANDRE KARTINNSTILLINGER + ENTER

Ved hjelp av denne menyen kan du bestemme hvor mye informasjon som skal være

inkludert i kartet.

Visningsmodus

� Trykk MENU + ANDRE KARTINNSTILLINGER + ENTER +

VISNINGSMODUS + ENTER + HEL / MEDIUM / LAV / RADAR /

TIDEVANN / KONFIGURERER

HEL, MEDIUM, LAV, RADAR og TIDEVANN er faste forhåndsoppsett (som vist i

tabellen nedenfor), mens dersom du velger KONFIGURERER så har du full valgfrihet

men hensyn til detaljoppsett av kartet, f.eks dybdeinnstillinger.

Kartinnstilling meny

Kartobjekt HEL MEDIU

M


LAV RADAR TIDEV. KONFIG.

(std.opps.

)

MARINE OPPSETT

Navn PÅ PÅ PÅ PÅ PÅ PÅ

Navn på bøyer PÅ AV AV AV AV PÅ

Navigasjonsobjekter PÅ PÅ PÅ PÅ AV PÅ

Lyktesektorer PÅ AV AV AV AV PÅ

Farlig område PÅ PÅ AV AV AV PÅ

Tidevann & strøm PÅ AV AV AV PÅ PÅ

Type havbunn PÅ AV AV AV AV PÅ

Havner og tjenester PÅ PÅ AV PÅ AV PÅ

Kurser og ruter PÅ AV AV AV AV PÅ

Undervannsobjekt PÅ PÅ AV AV AV PÅ

DYBDEINSTILLINGER

Dybdeområder PÅ PÅ AV AV AV PÅ

Min. dybdetall 00000m 00000 m 00000m 00000m 00000m 00000 m

Maks dybdetall 09999m 00005 m 00005m 00005m 00005m 00005 M

Min. til steiner *** 0 m 0 m 0 m 0 m 0 m 0 m

Maks til steiner 09999m 00005 m 00005m 00005m 00005m 00005 m

LAND OPPSETT

Høydekoter PÅ AV AV AV AV PÅ

Veier PÅ AV AV AV AV PÅ

POI PÅ AV AV AV AV PÅ

KARTINNSTILLINGER

Lat/Long rutenett PÅ AV AV AV AV PÅ

Kartgrenser PÅ AUTO AV AV AV AUTO

Ekstra data PÅ AV AV AV AV PÅ

*** denne innstillingen må ikke endres

Side 37

3.3 Hovedmenyen

Side 38


� Trykk MENU + MENU

I hovedmenyen er der spesielt 2 menyer som er viktige for oppsett av kart skjermbildet;

GENERELT og DISPLAY.

Her er en oversikt over alle funksjonene i hovedmenyen:

SIDE

HOVEDMENY UNDERMENY FUNKSJONSVALG

Kart Bilde

Dybde Graf

Dybde Graf Hel Skjerm

Navigasjons data

3D vei

GPS status

GPS data ________

Ekkolodd (dersom tilkoblet)


Full, To-frekvens, Zoom, Kart-ekkolod

NAVIGER gå til nav.modus med båtsymbolet vist

i midten. Bruk ellers CLEAR knappen.

SPOR Aktivere / Deaktivere

Slette

Konfig

RUTE Velg

Slett

Rapport

Send

Motta

Farge

BRUKER PUNKT Liste

Send

Motta

C-KORT BRUKER Lagre, Laste, Slett,

Kassett

Velg spor, lagre i tid el. distanse

Les, Formater, Sorter

GENERELT Language (språk) Norsk, engelsk, svensk, dansk

Dist & Farts enheter Nm & Kts, Sm & Mph, Km & Km/t

Dybdeenhet Ft, FM eller M

Høydeenhet Ft, Fl, M

Temperaturenhet °C, °F

Tidsreferanse UTC eller Lokalt

Tidsformat 24 timer eller 12 timer

Dato Format MndDagÅr eller DagMndÅr

Nav-Aids presentasjon US, INT

Lyd knapper AV, PÅ

Kursor hastighet Kart: lav, medium, høy

Meny: lav, medium, høy

DISPLAY Automatisk info AV, På punkt, På alle

Senterforskyvning AV eller PÅ for båtsymbolet i

motsatt ende av kursretning.

Kurslinje AV, 2 min., 10 min., 30 min.,

1 time, 2 timer, Uendelig

Koordinatsystem 999 mm ss, 999 mm mm, UTM,

OSGB, Loran TD

Kartdatum WGS-1984 er standard


GPS Datum WGS-1984 er standard

Eksternt Veipkt. På / AV

Brukerpunkt På / Ikon / Av

Data Vindu Modus Av / 5 info.vindu / 8 info.vindu

Kursor vindu På / AV

ALARMER Auto av På / AV

Ankomstalarm Sett til AV eller fra 0,01 – 9,99nm

Kursavviksalarm Sett til AV eller fra 0,01 – 9,99nm

Ankeralarm Sett til AV eller fra 0,01 – 9,99nm

Dybdealarm AV eller sett antall meter

Grunt vann alarm På / AV

Grunnstøt dybdegrense Sett antall meter

Grunnstøts alarm område (foran båten) 0.25nm/0.5nm/1nm

Grunnstøts alarm rapport (et vindu kommer opp m/evt. info

om hindringer.)

AVANSERT INN / OUT Port 1 inng. og utgang, og meld.

Port 2 inng., utgang og meldinger

Intern GPS oppsett (GPS/Egnos)

Kabel diagram

Overfør ruter & merker

C-LINK Primær / sekundær stasjon

FIX & Kompass Fix korreksjon

Kalkulér korreksjon

Korreksjon offset

Statisk navigasjon

Posisjonsfilter

Hastighetsfilter

Peiling

Magnetisk variasjon

Kalibrering kompass

Simulator Fart, kurs, dato, tid, kursor kontr.,

Simulator modus AV/PÅ

C-Staff Send posisjon, position request

AIS Display: AV/PÅ

Aktiveringsområde: sett i nm

CPA alarm: AV/PÅ

CPA grensen: sett i nm

TCPA alarm:AV/PÅ

TCPA grense: sett i min.

Informasjon Info.vindu om kartplotteren med bl.a. programinformasjon


Side 39

3.4 GENERELT - oppsettmeny

Side 40


Generelle oppsett for kartplotteren:

� Trykk MENU + MENU + GENERELT + ENTER

Her er en forklaring til menyfunksjonene som også er listet i kapittel 3.3.

Language (språk) menyspråk – er satt opp til norsk som standard

Dist & Farts enheter måleenhet for distanse og fart – NM og Kts er standard

Dybdeenhet måleenhet for dybde – meter er standard

Høydeenhet måleenhet for høyde – meter er standard

Temperaturenhet måleenhet for temperatur - °C er standard

Tidsreferanse måleenhet for tid – velg mellom UTC og lokaltid

Tidsformat velg mellom 12- eller 24-timers klokkeslett

Dato Format velg mellom MndDagÅr eller DagMndÅr (standard)

Nav-Aids presentasjon type symbol for bøyer/staker/lykter – INT er standard

Lyd knapper hver gang du trykker på en knapp på betjeningspanelet

høres en lyd – denne kan slås AV

Kursor hastighet velg hastighet på joystick – brukt som kursor eller i

menyer. Medium er standard innstilling.

3.5 DISPLAY – oppsettmeny

Displaymenyen inneholder funksjoner som er viktige for informasjonsflyten.

� Trykk MENU + MENU + DISPLAY + ENTER

Her er en forklaring til menyfunksjonene som også er listet i kapittel 3.3.

Automatisk info Velg om kartinformasjon skal ”poppe opp” på skjermen

automatisk uansett hvor kursoren er plassert.

Velg AV eller PÅ PUNKT eller PÅ ALLE. PÅ PUNKT er

standard innstilling.

Senterforskyvning Normalt vil båtsymbolet være plassert midt i

skjermbildet. Velger du PÅ vil båtsymbolet under

navigering være plassert motsatt av kursretning for å få

lengst mulig oversikt foran båten.

Kurslinje Velger du antall minutter eller Uendelig vil du få vist en

rett linje fra båtsymbolet med samme retning som den

kursen du har i øyeblikket.

Koordinatsystem Du kan velge om GPS posisjonen skal vises med 2 eller 3

desimaler

Kartdatum Standard oppsett med C-Map kart er WGS1984

GPS Datum Standard oppsett er WGS1984 – samme som kartdatum

Eksternt Veipkt. Velges til PÅ dersom du ønsker å importere lagrede

veipunkt fra ekstern GPS.

Brukerpunkt Velg om merker og veipunkt skal vises i kartbildet med

symbol, symbol og navn eller ikke vises, AV/IKON/PÅ

Data Vindu Modus Velg om du vil fjerne info.vinduene øverst i bildet for

evt. å utnytte hele skjermen til kart. Du kan ellers velge

5 eller 8 vinduer (3 eller 6 på Murena). Vinduene kan

også programmeres, se kapt. 1.9.

Kursor vindu Velg AV eller PÅ for visning av kursor vindu med

posisjon, avstand og peiling i forhold til eget fartøy.

Kommer opp når du beveger på kursor med joystick.



3.5.1 Video inngang – Barramundi og Barramundi Plus

Denne menyfunksjonen i DISPLAY hovedmenyen gjelder kun Barramundi og Barramundi

Plus kartplotterne.

� Trykk MENU + MENU + DISPLAY + ENTER + VIDEO INNGANG + ENTER

Disse to Seiwa fargeplotterne har 2 videoinnganger som kan benyttes til tilkobling av

videokamera over vann, undervannskamera eller eventuelt som "TV"-skjerm ved

tilkobling til videomaskin eller TV-tuner. Man kan også koble 2 kamera og switche

mellom dem.

NB! ProNav kan ikke garantere at alle typer TV-tunere og kamera kan benyttes.

Velg video inngang Velg mellom Ingen, video 1, video 2 eller Autoswitch.

Dersom du velger Autoswitch, velg også

vekslingsintervall.

Aktivér videoinngang Når video modus aktiveres vil der komme opp meldinger

på skjermen. Følg instruksjonene.

Du kan trykke på POWER for å hente fram BRIL menyen

nederst i skjermbildet for justering av kontrast og

lysstyrke. Du kan også trykke på ZOOM IN / ZOOM OUT

for justering av fase. DERSOM DU TRYKKER PÅ ANDRE

KNAPPER GÅR PLOTTEREN UT AV VIDEO MODUS.

Vekslingsintervall valg av tidsintervall når man har 2 kamera tilkoblet. Velg

mellom 5,10 eller 30sek., 1,5 eller 10 minutter.

Tilbakestille tilbakestille innstillinger for kontrast, lysstyrke,

bakgrunnsbelysning

3.6 NAV-DISPLAY meny

Denne menyen vil kun fremkomme dersom du har valgt NAV eller VEI navigasjonsskjermbilder.

� Når du har valgt NAV eller VEI skjermbilde: trykk MENU + NAV DISPLAY

+ ENTER

CDI skala (skala for motorvei): kan velges til 0.2nm, 0.5, 1.0, 2.0, 4.0 eller 10.0nm

� Trykk MENU + NAV DISPLAY + ENTER + CDI SKALA + velg innstilling +

ENTER

Fra samme meny kan du endre navigasjonsinformasjon.

� Trykk MENU + NAV DISPLAY + ENTER + NAVIGASJONSSIDE + ENTER +

velg informasjon + ENTER

Du får først opp hvilken informasjon som er valgt fra før, f.eks. det som er standard:

SOG, COG, DST, BRG, XTE, STR (se kapittel 1.10 for beskrivelse). Trykk ENTER 2

ganger så får du følgende andre valg: VMG, DRF, SET, DPT, TEMP, TTG, HDG.


Side 41

3.7 AVANSERT meny

Side 42


� Trykk MENU + MENU + AVANSERT + ENTER

AVANSERT menyen har stort sett med tilkobling av andre produkter å gjøre. Her er en

oversikt over menyvalgene. (hele hovedmenyen er listet i kapittel 3.3).

Inn- og utganger

� Trykk MENU + MENU + AVANSERT + ENTER + INN / OUT + ENTER

GPS-tilkobling på kartplotter med ekstern GPS antenne:

Tilkoble GPS’en til GPS port (serie port 3). Gjør følgende menyoppsett:

� Trykk MENU + MENU + AVANSERT + ENTER + INN / OUT + ENTER +

PORT 3 inngang + ENTER + NMEA-0183 4800-N81-N + ENTER

GPS oppsettmeny for intern GPS:


INTERN GPS OPPSETT + ENTER

Intern GPS: velges til PÅ (std.) dersom innebygd GPS skal benyttes.

Gjenoppstart GPS: restarter GPS-mottakeren. Trykk ENTER, …OK vises.

Differensial kor.kilde: du kan velge hvilken type korreksjonssignal som skal

brukes, Ingen, WAAS (samme som Egnos) eller RTCM-104

(landbasert). WAAS er standard.

Nav.hastighet: navigasjonshastighet kan settes til Lav, Medium eller Høy.

Lav er standard.

Autopilot oppsett:

Tilkoble autopiloten til serieport 1, 2 og 3:


PORT 1/2/3 UTGANG + ENTER. Velg deretter NMEA oppsett: NMEA-0183

4800-N81-N, NMEA-0180, NMEA-0180/CDX og trykk ENTER for å bekrefte.

Ekstern NMEA tilkobling:

Tilkoble ekstern NMEA til serieport 1, 2 og 3.


PORT 1/2/3 INNGANG + ENTER. Velg deretter NMEA oppsett: NMEA 1200-

N81-N, NMEA 4800-N81-N, NMEA 4800-N82-N, NMEA 9600-N81-N,

NMEA 38400-N81-N og trykk ENTER for å bekrefte.

NB! Tilkobling til Seiwa black-box ekkolodd – se kapittel 4.

NMEA-setninger på Port 1/2/3:

Kartplotteren kan settes opp til å sende de NMEA-setningene du ønsker på hver port.

Du kan velge mellom følgende setninger: GLL, VTG, BOD, XTE, BWC, RMA, RMB, RMC,

APB, WCV, GGA, HSC, HDG.


PORT 1/2/3 UTGANGSMELDINGER + ENTER. Velg setninger til AV eller PÅ.



FIX & KOMPASS

Her kan du sette funksjoner som er relatert til navigering og kursreferanse.

� Trykk MENU + MENU + AVANSERT + ENTER + FIX & KOMPASS + ENTER

Fix korreksjon Slå AV eller PÅ for GPS posisjonskorreksjon.

Kalkulér korreksjon Korrigerer posisjonsdata fra GPS. Ved å plassere kursor på

båtens rette posisjon og velge denne funksjonen vil feilen

bli korrigert og lagret internt for mulig korrigering.

Korreksjon offset Manuell korreksjon av GPS posisjon.

Statisk navigasjon Sette minimum startfart på plotteren. Et filter for å låse

posisjonen dersom farten f.eks er under 0,8 knop. Settes til

0.0 eller 0.1.

Posisjonsfilter Kan velges til AV, Lav, Medium eller Høy. Et pos.filter som

kan bidra til å gjøre posisjonen mer stabil i perioder med

ustabil posisjonsdata.

Hastighetsfilter Kan velges til AV, Lav, Medium eller Høy. Et filter som kan

bidra til å gjøre hastigheten på båten mer stabil.

Peiling Velg Rettvis eller Auto Magnetisk peiling. Dersom Magnetisk

er valgt (std.) vil variasjoner bli beregnet automatisk for

hver sone når kartet tegnes opp.

Magnetisk variasjon Det er mulig å kalkulere Magnetisk variasjon Automatisk

eller Manuelt ved å sette inn verdier for dette.

Kalibrering kompass Ved å trykke ENTER for dette menyvalget får du opp en

tabell hvor du kan sette inn deviasjon for alle kompassretninger.

3.8 Informasjon

� Trykk MENU + MENU + INFORMASJON + ENTER.

Denne undermenyen har ingenting med betjening av apparatet å gjøre, men er kun et

informasjonsvindu som kan være greit å benytte dersom du får feil på plotteren og skal

finne ut de tekniske detaljene som f.eks. program versjonen og kart spesifikasjon.

Skjermbilde fra Seiwa Murena


Side 43

Side 44

Installasjon

4.1 Installasjon – Murena / Murena iGPS

4.1.1 Spesifikasjoner

Antall punkt som kan lagres: Veipunkt, Merker eller Hendelsesmerker; .. 500

Ruter : Ruter ......................................................... 25

Maks veipunkt pr. rute ................................. 50

Slepespor : Slepespor (track) ........................................ 5

Totalt antall punkt pr. slepespor ................... 1000

Typer brukerpunkt : Typer av brukerpunkt................................... 16

Tekniske spesifikasjonene:

• Spenning / Strømforbruk : 12 – 35VDC / ca.7,5 watt maks.

• Datainngang /-utgang : NMEA-0183

• Autopilot inferface : NMEA-0180, NMEA-0180/CDX, NMEA-0183

• Prosessor : 200Mhz

• Display type/ størrelse : TFT transflektiv LCD, 5,7”

• Utvendig størrelse (uten brakett) : 145B x 152H x 30Dmm / 145x152x41 (iGPS)

• Skjermoppløsning : 240 X 320pkt.

• Kartografi : kartleser for 1 x C-MAP NT+ eller MAX

kartbrikke og innebygd verdenskart

• GPS / DGPS : ekstern 12-kanals GPS/EGNOS (WAAS)

antennesensor med plugg i ant. og hvit kabel

m/pl. eller innebygd i kabinettet (MurenaiGPS)

• Temperatur : 0 - +55° C

• Minnekapasitet : Batteriminne

• Tastatur : Silikon, bakgrunnsbelyst

Følgende enheter er inkludert når du kjøper en plotter:

• Display komplett med brakett inkl. strømkabel

• Skruer for innfelling (kun på Murena m/ekstern antenne)

• 12-kanals GPS/EGNOS antenne m/15m hvit kabel (eller innebygd i kabinettet)

• Støvdeksel

• Sikring m/sikringsholder

• Instruksjonshåndbok på engelsk og norsk

• 2-siders hurtigguide på norsk


4.1.2 Dimensjonstegninger

Installasjon

Murena iGPS og Murena

Ekstern GPS/Egnos antenne


Side 45

Side 46

Installasjon

4.1.3 Innfelling av display

Det er kun Murena med ekstern antenne som kan felles inn. Den andre modellen,

Murena iGPS, har GPS/Egnos mottakeren innebygd i selve kabinettet på baksiden av

displayet og kan derfor ikke felles inn. Se tegning nedenfor.

Murena – for innfelling Murena iGPS – monteres på brakett


Installasjon

4.1.4 Tilkobling til Spenning

Se skjema for tilkobling til strøm nedenfor.

Murena med ekstern antenne har 2 plugg-innganger bak på kartplotteren, 1 for GPS

antennen og 1 for strøm og eksterne produkter slik som autopilot og andre eksterne

NMEA produkter (dybdesensor, Seiwa black-box ekkolodd osv.).

Den eksterne GPS/Egnos antennen har plugg i begge ender – plugg inn oppe i antennen

og nede i apparatet slik som vist på tegningen ovenfor.

Murena iGPS har kun 1 plugg-inngang, den som benyttes til strøm og eksterne NMEA

produkter.

Som vist på tegningen ovenfor har Murena 2 x NMEA inn- og utganger.

I tillegg til skjemaet ovenfor, se også illustrasjon nedenfor. Husk å montere

medfølgende sikring!!


Side 47

Side 48

Installasjon

4.1.5 Tilkobling til eksterne NMEA instrumenter (autopilot m.m.)

For å tilkoble autopilot til en Murena / Murena iGPS kartplotter, se tegning nedenfor:

Tilkobling via port 1 (in- /output 1)

Autopiloten kan også tilkobles via NMEA port 2 (in- / output 2):

Tilkobling til andre eksterne NMEA-produkter som f.eks. dybdesensor, Seiwa black-box

ekkolodd osv. Disse kan og tilkobles port 1 eller 2:

I tillegg må du huske å velge riktig NMEA oppsett i menyen AVANSERT.


Installasjon

4.2 Installasjon – Barracuda / Barracuda iGPS


Antall punkt som kan lagres: Veipunkt, Merker eller Hendelsesmerker;…..500

Ruter : Ruter................................................ 20

: Maks veipunkt pr. rute........................ 50

Slepespor : Slepespor (track)............................... 5

:Totalt antall punkt pr. slepespor............ 1000

Typer brukerpunkt :Typer av brukerpunkt.......................... 16

Tekniske spesifikasjoner:

• Spenning / Strømforbruk : 12 – 35VDC, ca.15 watt maks.

• Datainngang /-utgang : NMEA-0183

• Prosessor : 200Mhz, super-hurtig

• Display type/ størrelse : TFT transflektiv LCD 16:9 format, ”wide-screen”

• Utvendig størrelse : 241B x 151H x 41,5D mm


• Kartografi : kartleser for 1 x C-MAP NT+ eller MAX kartbrikke og

innebygd verdenskart

• GPS / DGPS : ekstern 12-kanals GPS/EGNOS (WAAS)

antennesensor med plugg i ant. og hvit kabel m/pl.

eller innebygd i kabinettet (Barracuda iGPS)





• Display komplett med hurtigbrakett inkl. strømkabel

• 12-kanals GPS/EGNOS antenne m/10m hvit kabel (innebygd eller ekstern)



• 2-siders hurtigguide på norsk


Side 49

Installasjon

4.2.2 Dimensjonstegninger – kontrollenhet og antenne

Side 50

Barracuda m/ekstern antenne

Barracuda iGPS m/intern antenne Ekstern GPS/Egnos antenne

(fronten på plotteren er lik på begge modeller)


Installasjon

4.2.3 Installasjon og demontering

Som tegningen viser kan Barracuda monteres ved hjelp av hurtigbraketten som følger

med eller den kan felles inn. Dersom innfelling må tilkoblingsenheten m/strømkabel

frakobles braketten.

Innfelling av display Montering på hurtigbrakett

Barracuda iGPS m/intern antenne kan ikke felles inn


Side 51

Side 52

Installasjon

4.2.3 Tilkobling til Spenning

Tilkobling til spenning via strømkabel fra hurtigbrakett. Husk å montere

medfølgende sikring!!

dersom Barracuda m/ekstern GPS/Egnos antenne – både strøm og GPS antenne kobles til

hurtigbrakett-kabelen

dersom Barracuda iGPS m/innebygd GPS/Egnos – kun tilkobling til strøm fra

hurtigbrakett-kabelen


4.2.4 Tilkobling til autopilot

Se tegning nedenfor.

Installasjon

Husk at du må foreta følgende settinger i menyen dersom du ønsker å tilkoble autopilot

til den Barracuda kartplotter.

Trykk MENU, velg AVANSERT, trykk ENTER, velg INN / OUT, trykk ENTER, velg Port

2 utgang og avslutt med ENTER. Joystick kan benyttes istedet for ENTER.

Velg også NMEA format i samme menyen, NMEA0183 4800-N81-N er standard.

4.2.5 Tilkobling til eksterne NMEA instrumenter

Se koblingsskjema nedenfor.

Eksternt NMEA-instrument kan være f.eks. NMEA smartsensor for dybde og temperatur.


Side 53

Installasjon

4.3 Installasjon – Barramundi og Barramundi Plus

Side 54

Ny modellversjon fra juli 2005 – nå med 5 x NMEA inn/Ut.


Antall punkt som kan lagres : Veipunkt, Merker eller Hendelsesmerker;1000

Ruter : Ruter................................................ 50

: Maks veipunkt pr. rute........................ 50

Slepespor : Slepespor (track)............................... 5

: Totalt antall punkt pr. slepespor .......... 5000

Merker/Hendelsesmerker : Typer av brukerpunkt......................... 16

Tekniske spesifikasjonene:

• Spenning / Strømforbruk : 10 – 35VDC, 16,5 watt maks.

• Datainngang /-utgang : 5 x NMEA-0183

• Videoinngang : 2 - PAL eller NTSC videosignal (for kamera)

• Display størrelse : TFT LCD eller TFT transflektiv LCD 10,4”

• Utvendig størrelse / vekt : 329 x 230,5 x 53mm, 1,6kg


• Kartografi : kartleser for 2 x C-MAP NT+ eller MAX C-Card,

innebygd verdenskart

• GPS / DGPS : aktiv 12-kanals GPS/EGNOS (WAAS) sensor for

ekstern montering





• Display komplett med brakett

• Aktiv GPS/EGNOS antenne m/10m kabel


• Kabel m/plugg for spenning og NMEA, 1,5m

• Kabel m/plugg for GPS, 1m



4.3.2 Dimensjonstegninger

Installasjon


Side 55

Installasjon

4.3.3 Tilkobling til Spenning og Eksterne Instrumenter

Side 56

Se også neste side når det gjelder tilkobling til autopilot og ekstern alarm.


Installasjon

Kobling til strøm:

NB! Husk å montere medfølgende sikring!


Sikring 2A

+

__

Side 57

Installasjon

4.4 Installasjon – Explorer MKIII

4.4.1 Spesifikasjoner og dimensjoner

Side 58

Tekniske spesifikasjoner:

• Strømforbruk / spenning : 15w maks (betj.enhet) / 10-35Vdc

• Interface inn/ut : 5 x NMEA-0183

• Ekkolodd : kan tilkobles Seiwa black-box ekkolodd

• Autopilot interface : NMEA-0183

• Display : kan tilkobles LCD TFT fargeskjerm eller VGA

• Kartografi : C-MAP NT+ eller MAX C-Card, vektoriserte kart

• Temperatur ved betjening : 0 / +55 grader Celcius

• Internt minne : back-up batteri

• Tastatur : bakgrunnsbelyste silikon knapper

• Vekt : 950 gram

• Dimensjoner : se bildet nedenfor

• Hurtig prosessor : 400Mhz

Følgende enheter er inkludert:

• Explorer MKII Plus betjeningsenhet m/kartleser for 2 stk. C-MAP NT+ eller MAX kart

• Monteringsbrakett

• Spenningskabel CBC0FS0702

• Interface kabel CBC0FS0603

• Video adapter kabel CBCHMS0700

• Norsk og engelsk brukerhåndbok


Installasjon

4.4.2 Installasjon av Betjeningsenhet

Kartplotteren kan lett installeres i alle typer fartøy. Direkte sollys på en ordinær monitor

kan virke inn på lesbarheten. Plassèr derfor monitoren slik at du får minst mulig sollys

direkte på skjermen. Monter betjeningsenheten ved hjelp av braketten på bord eller i

tak. Tilkoble strømkabelen og sett inn 1 eller 2 kartkassetter.

4.4.3 Ekstern tilkobling

Se neste side for detaljer kabeldiagram.

Kobling til strøm:

NB! Husk å montere medfølgende sikringer!


Rød leder

Sort

Side 59

Installasjon

Den nye Explorer3 har fått 1 ekstra plugg, og totalt 5 x NMEA inn-

og utganger for tilkobling til radar, autopilot, AIS osv.

Side 60


5.0 Seiwa black-box ekkolodd

Ekkolodd betjening

Seiwa black-box ekkolodd kan ikke benyttes separat, men er avhengig av å være

tilkoblet en Seiwa kartplotter. Ekkoloddet har 2 frekvenser, 50 og 200khz og 1000 watt

utgangseffekt og kan benyttes både til fritidsbåt og til fiskeriformål. Detaljnivå og dybde

vil være avhengig av hvilken svingersko som blir benyttet. Der finnes svingere som

passer til alle formål, hekkmontert, innvendig montert eller plast/bronse for

skroggjennomføring.

Ekkoloddet består av en sender, en mottaker og en svinger (også kalt transducer).

Ekkoloddet sender en elektrisk puls til svingeren. Svingeren består av et element som

konverterer pulsen til en ”akustisk lydbølge” som sendes gjennom vannet. På veien

gjennom vannet, fra svingeren mot bunnen, kan denne lydbølgen treffe på fisk, tang og

tare, støy fra havstrømmer, temperaturendringer i vannet osv.

Ekko fra fisk kan variere sterkt. Det organet i fisken som gir det sterkeste ekkoet er

svømmeblæra. Fiskeslag med stor svømmeblære vil gi kraftige ekko (eks. sei og torsk),

mens fisk med liten svømmeblære gir svake ekko (eks. makrell). Enkeltfisk vil lage et

ekko på skjermen som en omvendt V.

Seiwa black-box Ekkolodd funksjoner:

� A-scope (viser ekko rett under båten til enhver tid)

� 2x og 4x zoom (mulighet for ekspansjon av definert område mellom båt og

bunn)

� Automatisk eller manuelle skjermbilde funksjoner: Fisk, Cruise, Auto-område,

Bunnlås eller Manuell)

� Bunnlås (mulighet for ekspansjon av definert område på bunnen)

� Hvitlinje (hjelpefunksjon for bedre å kunne skille mellom fisk og bunn, når man

leter etter fisk som svømmer nær bunnen)

� STC (redusering eller fjerning av overflatestøy)

� Interferensfjerner (reduserer støy fra andre båter/ekkolodd)

� Støyfilter

� Fiskesymbol (*)

� Automatisk svingeroppsett (automatisk svingeridentifisering og parameter

oppsett for beste yteevne)

� Alarmer (gruntvann, dybdealarm, fiskealarm, temperatur – øvre og nedre)


Side 61

5.1 Ekkolodd utgang (port)

Side 62


Ekkoloddet kobles til port 2 (mer info. om installasjon i siste avsnitt).


PORT 2 INNGANG + ENTER + BBFF 50/200 + ENTER

Dette er standard oppsett dersom kabel som følger black-box ekkoloddet blir benyttet.

5.2 Hvordan forstå et ekkoloddbilde

Dette avsnittet vil hjelpe deg til å forstå hvordan et ekkolodd fungerer og hvordan man

skal ”lese” et ekkoloddbilde.

Ekkolodd skjermbildet viser et bilde over noe tid hva svingeren har fanget opp av ekko

under båten (mellom båten og bunnen). Kartplotteren har en ekkoloddmeny hvor du kan

justere mottakerens følsomhet, dybdeområde og farten på ekkoloddbildet.

Her er en forklaring til de forskjellige elementene på ekkoloddbildet:

(1) Advarsel

(simulering)

(2) Ekkogram vindu

(3) Fargeskala

(4) Digital dybde

(5) Vanntemperatur

(6) Alarmskala

(7) Dybdeindikator

(8) Variabel

dybdelinje

(9) Zoom-skala

(10) A-Scope - ekko

rett under båten

(11) Frekvens (50khz

eller 200khz)

(1) ADVARSEL

Meldingen (f.eks SIMULERING) blinker på skjermen når Simulator modus er valgt

til PÅ. (Ref. hovedmenyen AVANSERT).

(2) EKKOGRAM VINDU

Grafisk presentasjon av ekko, lagret og spilt av som en sammenhengende

filmstripe fra høyre mot venstre. Dette er et ekkoloddbilde av det som befinner

seg under båten. Det som fremkommer på skjermens høyre side er det som til

enhver tid befinner seg under båten, mens venstre del av skjermen allerede er

historie.

(3) FARGESKALA

Fargeskala lokalisert på venstre side av skjermen og som viser fargene som

benyttes i ekkogram bildene. Fargene representerer ekkostyrke og den røde

fargen representerer det sterkeste ekko og blåfargen representerer svakeste

ekko.



(4) DIGITAL DYBDE

Utlesning av dybde i digitale tall (i oppsettmeny kan velges meter, favner eller

fot).

(5) VANNTEMPERATUR

Utlesning av vanntemperatur dersom temp. sensor er inkludert i ekkoloddsvinger.

(6) ALARMSKALA

Skala som viser grunt vann og dypt vann alarmverdier. Alarmen aktiveres når

dybden kommer under/over den verdien som er satt.

(7) DYBDEINDIKATOR

Vertikal dybdeskala som reflekterer dybden på området som vises i øyeblikket.

(8) VARIABEL DYBDELINJE

Horisontal dybdelinje med dybdetall. Linjen kommer til syne når du beveger på

joystick opp/ned og du kan se at dybdetallet endres ettersom du beveger linjen

opp eller ned. Kan være en god hjelp når du hurtig vil finne ut nøyaktig hvor dypt

fisken sitter eller et undervannskjær.

(9) Zoom-skala

Skala som viser hvilken del av bildet som er ekspandert (på venstre side av

skjermbildet). Velg Zoom ved å velge skjermbilde type ZOOM (fra SIDE-menyen).

(10) A-Scope

A-Scope bildet presenterer fiskeekko både mellom overflaten og bunn og

bunnekko. Farge / styrke forsterker hvert ekko som mottas både i farge og

bredde. Sterkeste farge (mørkrød) indikerer sterkeste signal.

Denne funksjonen gjør det enkelt for fiskeren å oppdage fisken umiddelbart selv

om ekkoet i seg selv ikke er sterkt.

(11) Frekvens

Viser hvilken frekvens som er valgt, 50 eller 200khz. Man kan selvsagt også velge

delt skjermbilde med 50khz på ene siden og 200khz på andre siden.

5.2.1 Forklaring til ekkoloddbildet

Hovedelementene som kan trekkes ut fra et ekkolodd skjermbilde er følgende:

(1) Fisk

(2) Temperatursjikt

(3) Hvitlinje

(4) Overflatestøy

(5) Bunnstruktur

(6) Bunnekko profil

Generelt kan vi si at ekko vil vises på følgende måte:

- Bunnekko vises som rødbrunt ekko

- Større fisk rett over bunnen vises i oransje

- Mindre fisk i øverste lag vises som grønn farge

- Svake ekko vises i lysblå farge


Side 63

Side 64


(1) Fisk

Fisk presenteres som en omvendt V på grunn av formen på strålen fra svingeren,

men formen på fiskeekkoene vil endres etter hvor fort båten går som vist her

nedenfor:

Ekkoene vil også bli tegnet forskjellig, etter om det er en svinger (transducer)

med smal eller bred strålevinkel.

En fisk på dypt vann vil gi en større ∧ enn på grunt vann.

(2) Temperatursjikt

Dette er sonen eller området hvor to vannlag med forskjellig temperatur møtes.

Til større forskjellen er, dess tykkere blir sonen vist på skjermen.

Temperatursjiktet vises som en horisontal stripe med støy. Dette er viktig for

fiskere fordi noen typer fisk ”gjemmer” seg i disse sjiktene.

(3) Hvitlinje

Hvitlinjen viser forskjellen mellom hard og bløt bunn og mellom fiskeekko og

strukturer nær bunnen som for eksempel stein. På den måten er det enklere å

finne fisken som befinner seg rett over bunnen.

Mudder eller bløt bunn sender tilbake et svakere ekko og blir vist med en tynn

hvit linje mens hard bunn returnerer et sterkt ekko og vises med en bred hvit

linje.



(4) Overflatestøy

Vises øverst i skjermbildet som et bredt ”belte” med støy og kan skyldes flere

ting: vannbobler, plankton, alger etc.

(5) Bunnstruktur

Ordet ”struktur” benyttes for å spesifisere objekter som for eksempel vrak og

gress som stikker opp fra bunnen.

(6) Bunnekko profil

Bunnekko slik ekkoloddet ”leser” bunnen. Når ekkoloddet er satt til auto-område

vil bunnen alltid vises nederst i skjermbildet.

Andre elementer

Store kabler blir vist som lange og smale buer på skjermen.

5.3 Ekkolodd skjermbilder

Dette avsnittet handler om hva slags type ekkolodd skjermbilde du ønsker og hvordan

du kan velge dem.

NB! Ekkolodd skjermbilder er kun tilgjengelig når Seiwa black-box ekkolodd er tilkoblet.

5.3.1 Valg av skjermbilder

� Trykk MENU + MENU + SIDE + ENTER + EKKOLODD + ENTER

Menyen viser at du har 4 valg; FULL, TO-FREKVENS, ZOOM, KART/EKKOLODD.

Benytt kursor og ENTER for å velge skjermbilde.


� Trykk DATA + EKKOLODD + ENTER


Side 65

Side 66


5.3.1.1 Hurtigvalg av skjermbilder

Med de 4 funksjonsknappene nederst på kartplotteren kan du hurtigvelge skjermbilder,

både kart, GPS og ekkolodd. Alle 4 kan settes opp etter eget ønske, se også kapittel

1.2 Betjeningspanelet.

Du kan selvsagt programmere de 4 knappene til å kunne velge alle 4

ekkoloddskjermbildene, slik som eksempelet nedenfor viser:

Med norske menyer vil menyvalgene være: FF STD, FF DF, FF SPLT, FF+KART

Hvordan programmere funksjonsknappene for hurtigvalg av skjermbilde:

- du må ha valgt kartbilde eller delt bilde ekkolodd/kart

- trykk på en av de fire knappene slik at skjermbilde meny fremkommer

- trykk og hold på en av dem slik at der kommer opp en meny med alle

skjermbilde valgene

- benytt joystick til å velge nytt skjermbilde og bekreft med ENTER

- på samme måte kan du endre hurtigvalg på alle de fire knappene

5.3.2 Ekkolodd fullt skjermbilde

� Trykk MENU + MENU + SIDE + ENTER + EKKOLODD + ENTER + FULL +

ENTER


� Trykk DATA + EKKOLODD + ENTER + FULL + ENTER

MENU-knappen

Trykk MENU knappen 1 gang for å hente fram ekkoloddmenyen og 2 ganger for å hente

fram hovedmenyen. Se oversikt over ekkolodd menyene i kapittel 5.



Joystick / kursorknapp

Ved å bevege joystick opp eller ned kan du justere den variable dybdemåleren og lese ut

dybden direkte på en fiskestim. Se den hvite horisontale streken på bildet forrige side.

Selv om der ikke er noen strek på skjermen så fremkommer den automatisk når du

beveger joystick opp eller ned.

ENTER-knappen

Trykk ENTER knappen for å hente opp menyen

for justering av frekvens, styrke, gain, støy og

STC. Se mer om menyene i kapittel 5.

Trykk CLEAR for å fjerne menyen.

CLEAR-knappen

Ved å trykke på CLEAR knappen skjules den variable dybdemåleren.

ZOOM IN og ZOOM OUT knappene

Med ZOOM IN kan du velge ekspansjon av ekkoloddbildet X2 eller X4 og med ZOOM

OUT reverseres funksjonen tilbake til X2 og til ingen zoom.

5.3.3 To-frekvens skjermbilde

� Trykk MENU + MENU + SIDE + ENTER + EKKOLODD + ENTER +

TO-FREKVENS + ENTER


� Trykk DATA + EKKOLODD + ENTER + TO-FREKVENS + ENTER

Joystick / kursorknapp

Ved å bevege joystick til høyre eller venstre flyttes den variable dybdemåleren mellom

de to skjermbildene. Ved å bevege joystick opp eller ned kan du justere den variable

dybdemåleren og lese ut dybden direkte på en fiskestim.

Selv om der ikke er noen strek på skjermen så fremkommer den automatisk når du

beveger joystick opp eller ned.


Med ZOOM IN kan du velge ekspansjon av ekkoloddbildet X2 eller X4 og med ZOOM

OUT reverseres funksjonen tilbake til X2 og til ingen zoom.

Velg skjermbilde for zoom aktivering med joystick høyre/venstre.


Side 67

5.3.4 Zoom skjermbilde

Side 68


Velg et forstørret skjermbilde på venstre side og vanlig ekkoloddbilde på høyre siden:


ZOOM + ENTER


� Trykk DATA + EKKOLODD + ENTER + ZOOM + ENTER

Dybdemåleren vil kun vises på det vanlige ekkolodd skjermbildet.


Med ZOOM IN kan du velge ekspansjon av zoom-bildet X4 og med ZOOM OUT

reverseres funksjonen tilbake til X2.

5.3.5 Kart/ekkolodd delt skjermbilde

Velg delt skjermbilde med både kart og ekkolodd:


KART/EKKOLODD + ENTER


� Trykk DATA + EKKOLODD + ENTER + KART/EKKOLODD + ENTER

MENU-knappen (for å endre aktivt skjermbilde)

Når du har valgt delt skjermbilde og trykker MENU knappen:

� dersom kartbildet er aktivt får du fram kartmenyen

� trykk MENU igjen for å få fram hovedmenyen

� og MENU enda en gang for å hente fram ekkoloddmenyen

� trykk CLEAR så er ekkoloddbildet blitt aktivt i stedet for kartbildet

KORT SAGT: trykk MENU tre ganger for å endre fra kart til ekkolodd.

Motsatt, fra ekkolodd til kart; trykk MENU to ganger og så CLEAR.


5.4 Zoom funksjon


Dette er funksjoner som kun fungerer når man har valgt ZOOM skjermbildet.

Bunnlås ekspansjon

Bunnlås funksjonen aktiveres når du har valgt funksjonen OMRÅDE til Auto-Range

eller Bunnlås (se kapittel 5). Den variable dybdelinjen vil ikke vises i skjermbildet.

I Bunnlås funksjon vil ekkoloddbildet automatisk flyttes opp/ned for at bunnlinjen hele

tiden skal være synlig i nederste del av skjermbildet.

NB! Ved å bevege joystick opp/ned blir den variable dybdemåleren synlig og ekkoloddet

går til Markør Zoom funksjon.

Markør Zoom funksjon

Markør funksjon betyr at man kan bestemme zoom området ved hjelp av kursor og den

variable dybdemåleren. Den kan benyttes når ekkoloddet enten er i manuell OMRÅDE

eller når dybdelinjen vises i skjermbildet. Plassér dybdemåleren på ønsket sted og trykk

og hold ENTER knappen i ett sekund. Da vil du se at den grønne vertikale linjen til

høyre for skjermbildet flyttes slik at dybdelinjen blir stående horisontalt på midten av

den grønne vertikale dybdeindikatoren.

NB! Trykk CLEAR for å skjule dybdemåleren og dersom ekkoloddet er satt til Autoområde

eller Bunnlås så vil det endres til Bunnlås Zoom funksjon.

5.5 Justering av mottaker følsomhet, støy, område osv.

Når du har valgt et av ekkolodd skjermbildene og trykker på en av de fire

funksjonsknappene nederst på apparatet får du vist en meny nederst i skjermbildet:

STYRKE – STØY – OMRÅDE – STC

Menyen forsvinner etter noen sekunder dersom du ikke

trykker på noen av knappene.

Tilsvarende meny, som vist her til høyre får du opp ved å

trykke på ENTER-knappen

STYRKE (GAIN)

STYRKE eller GAIN kontrollen justerer mottaker-følsomheten. Juster forsterkningen slik

at bunnekkoet vises i en rød-brun farge og andre ekko kommer i normal styrke (oransje

⇒ gul ⇒ grønn ⇒ blå).

� Trykk funksjonsknappen for STYRKE. Funksjonen kan settes til manuell eller

auto i oppsettmenyen (se menyoppsett i neste kapittel).

Dersom manuell; bruk joystick høyre/venstre for å justere prosenten.

Dersom auto; bruk joystick høyre/venstre for å justere STYRKE ofset i prosent.


Side 69


STØY (NOISE)

Støy kan komme fra mange kilder. Framdriftstøy

(skrogstøy) oppstår når båten beveger seg og

danner luftbobler. Denne støyen kan også

blokkere mottakeren slik at det ikke blir noe ekko.

Annen type støy kan være elektrisk støy,

propellstøy og vibrasjonsstøy. Elektrisk støy

kan komme fra generatoren(e) eller fra

elektriske motorer, lysstoffrør, sendere ol.

Propellstøy kommer av lydbølger som

forplanter seg direkte til svingeren.

Støy som ikke er hastighetsavhengig kan komme fra

generatoren (220Vac). Støyen vil avtegnes som

interferens, men ved 60Hz på generatoren vil støyen

tegnes som en horisontal strek på skjermen. Hvis slik

støy oppstår må man forandre på kabelopplegget og

sørge for skikkelig jording.

Side 70

Noe av støyen kan filtreres bort ved å justere STØY-terskelen.

� Trykk funksjonsknappen for STØY og juster med joystick. Tallverdien vil vises i

det lille vinduet.



OMRÅDE (RANGE)

Denne funksjonen benyttes for å bestemme hvor stort område under båten som skal

vises på ekkolodd skjermbildet. Man behøver ikke vise bunnen, men for eksempel 0-

20m fast (selv om bunnen ligger på ca. 50m). Da velger man Manuell Område.

Dersom ekkoloddet har dobbel frekvens med splittet skjerm vil det være samme område

for begge frekvensene.

Du kan også velge Automatisk setting av Område.

Når denne er på vil ekkoloddet hele tiden vise

bunnen på den nedre delen av bildet. Vær

oppmerksom på at dersom du har valgt AUTO

OMRÅDE så kan det hende at du mister

dybdeinformasjon noen sekunder i tilfeller hvor der

plutselig blir brådypt eller motsatt, avhengig av

hvor fort båten går i øyeblikket.

Den tredje område funksjonen man kan velge er Bunnlås. Da vil alltid bunnen være

midtpunktet i bildet.

� Trykk funksjonsknappen for OMRÅDE. Hver gang du trykker kan du velge

mellom Manuell, Auto eller Bunnlås. Juster med joystick. Dersom Auto er valgt

kan du ikke justere området. (se også oppsettmeny i neste kapittel).

STC

STC justeringen demper forsterkningen på de

første 20 metrene.

NB! Påse at denne dempingen ikke står for høyt

stilt når båten er på grunt vann slik at

bunnekkoet dempes helt.

� Trykk funksjonsknappen for STC. Benytt

joystick for å velge mellom AV, KORT,

MID eller LANG. Valgt STC verdi vises i

et lite vindu over.


Side 71

Side 72


5.6 Ekkolodd systeminformasjon

Dersom du ønsker systeminformasjon om ekkoloddet og kartplotteren, gjør følgende:

� Trykk MENU + MENU + INFORMASJON + ENTER

Et vindu kommer opp med type informasjon som vist her:

5.6.1 Meny for programvare oppdatering

Dersom du skal oppdatere black-box ekkoloddet med ny programvare, gjør følgende:

� Trykk MENU + MENU + INFORMASJON + ENTER + MENU + OPPDATER

BLACKBOKS PROGRAM + ENTER

NB! På bildet her ovenfor mangler noe tekst, blant annet en setning helt nederst. Når

black-box ekkolodd er tilkoblet vil der stå: MENU for system oppdater.

Sett inn brikken med den nye programvaren der hvor kartkassetten normal står og trykk

ENTER for å oppdatere. Velg JA og trykk ENTER for å bekrefte.

NB! Programoppdateringer er normalt noe som forhandleren eller importøren vil ta seg

av.


6.1 Ekkolodd oppsettmeny

Ekkolodd oppsettmeny

I ekkolodd oppsettmenyen finner du de aller fleste funksjoner som har med ekkolodd

skjermbildene å gjøre. Når du har valgt ett av ekkolodd skjermbildene:

� Trykk MENU

I den videre beskrivelsen vil vi henvise til norske menytekster (med engelsk i parentes).

NB! Husk CLEAR eller joystick venstre når du vil fjerne menyer fra skjermen.

6.1.1 EGNE INNSTILLINGER (preset mode)

Med denne funksjonen kan du velge forskjellige typer forhåndsoppsett slik at du slipper

å gjøre endringer underveis. Se på tabellen nedenfor.

� Trykk MENU + EGNE INNSTILLINGER + ENTER

Fisk Styrke (gain)=Auto, Område=Auto, Gain Offset=+5%

Start (shift)=0, STC=kort, Støy (noise)=2

Bildehastighet=10, Fiskesymbol=Ekko, A-Scope=PÅ

Cruise Styrke (gain)=Auto, Område=Auto, Gain Offset=0%



Auto-område Styrke (gain)=Manuell, Område=Auto,



Bunnlås Styrke (gain)=Auto, Område=Auto, Gain Offset=+5%

Bunnområde=10m, Start (shift)=0, STC=kort, Støy (noise)=2


Manuell Styrke (gain)=Manuell, Område=Manuell,

STC=kort, Støy (noise)=2


6.1.2 STYRKE (gain)

Se kapittel 4.5 for forklaring vedrørende funksjonen og hvordan endring i oppsett vil

virke inn på ekkoloddbildet. Hei i oppsettmenyen velger du mellom Manuell og Auto.

� Trykk MENU + STYRKE + ENTER+ MANUELL / AUTO


Side 73

Side 74


6.1.3 OMRÅDE (range)

Se kapittel 4.5 for forklaring vedrørende funksjonen og hvordan endring i oppsett vil

virke inn på ekkoloddbildet. Her i oppsettmenyen kan du velge mellom Manuell, Autoområde

og Bunnlås.

Når du har valgt Manuell så kan du også velge Start (Shift), dvs. hvor langt under båten

du ønsker at starten på ekkoloddet skal være. Dersom båten stikker 1,8m under

overflaten så kan du f.eks sette Start til 2m. Se kapittel 5.1.6.

Når du har valgt Auto-område så vil ekkoloddet automatisk vise hele området fra

overflaten til og med bunnen. I dette oppsettet så vil Start være satt til 0.

I Bunnlås funksjon vil ekkoloddet automatisk vise området rundt bunnen utifra hvilken

verdi som er satt

� Trykk MENU + OMRÅDE + ENTER+ MANUELL / AUTO-OMRÅDE / BUNNLÅS

6.1.4 DYBDEMODUS (depth mode)

Funksjonen er tilgjengelig når du har valgt Område til manuell. Dersom DYBDEMODUS

er Auto vil ekkoloddet automatisk søke etter bunnen i hele dybdeområdet (0-1200m)

selv om valgt område er lavere.

Dersom DYBDEMODUS er valgt til manuell vil ekkoloddet søke etter bunnen kun innenfor

den dybdeskalaen som er valgt av bruker. I Auto funksjonen vil søking etter bunn være

tregere enn manuell fordi den stadig skal søke etter bunn i hele dybdeområdet, hvilket

kan være svært tidkrevende for ekkoloddet, avhengig av forholdene i sjøen.

� Trykk MENU + DYBDEMODUS + ENTER+ MANUELL / AUTO

6.1.5 BUNNOMRÅDE (bottom range)

Denne funksjonen er tilgjengelig når du har valgt Bunnlås funksjon.

� Trykk MENU + BOTTOM RANGE + ENTER+ sett antall meter med joystick

+ ENTER

6.1.6 DYBDE (depth)

Denne funksjonen er tilgjengelig kun når du har valgt Område til manuell.

� Trykk MENU + DYBDE + ENTER+ DYBDE 50KHZ / DYBDE 200KHZ +

ENTER + sett antall meter med joystick + ENTER

6.1.7 START (shift)

Denne funksjonen gjør det mulig å flytte startpunktet på ekkoloddbildet opp eller ned i

sjøen (etter hvor dypt båten stikker under vann).

Funksjonen er kun tilgjengelig når du har valgt Område til manuell.

� Trykk MENU + START + ENTER+ START 50KHZ / START 200KHZ + ENTER

+ sett antall meter med joystick + ENTER

6.1.8 BILDEHASTIGHET (scroll speed)

Denne funksjonen benyttes for å velge hastigheten på ekkoloddbildet. Vær oppmerksom

på at hastigheten begrenses av lydens hastighet og dybden; jo dypere området oppsett,

lavere hastighet på bildet. 100% er maksimum.

� Trykk MENU + BILDEHASTIGHET + ENTER+ sett prosent med joystick +

ENTER


6.1.9 HVITLINJE (white line)


Hvitlinjen viser forskjellen mellom hard og bløt bunn og mellom fiskeekko og strukturer

nær bunnen som for eksempel stein. På den måten er det enklere å finne fisken som

befinner seg rett over bunnen.

Mudder eller bløt bunn sender tilbake et svakere ekko og blir vist med en tynn hvit linje

mens hard bunn returnerer et sterkt ekko og vises med en bred hvit linje.

� Trykk MENU + HVITLINJE + ENTER+ AV / PÅ + ENTER

6.1.10 FARGE (color)

Med denne funksjonen kan du endre bakgrunnsfargen på ekkoloddbildet. Tilgjengelige

farger er: Blå, hvit, sort, sort/hvitt, motsatt hvitt/sort.

� Trykk MENU + FARGE + ENTER+ BLÅ BAKGRUNN / HVIT BAKGRUNN /

SORT BAKGRUNN / GRÅSKALA / REV. GRÅSKALA + ENTER

NB! Justering av bakgrunnsbelysning på skjermen fungerer på samme måte som når du

har valgt kartbildet. Trykk på POWER og justér belysning og kontrast med de 4

funksjonsknappene.

6.1.11 IR-FILTER (interference)

Denne funksjonen fjerner interferens fra andre ekkolodd fra skjermbildet. Den typen

interferens som kan fjernes er all støy som ikke er avtegnet som en horisontal linje.

Funksjonen er laget slik at den sammenligner 2,3 eller 4 ekkoloddskudd og viser bare

ekko der hvor det er samsvarende ekko.

� Trykk MENU + IR-FILTER + ENTER+ AV / PÅ + ENTER

6.1.12 FØLSOMHET (sensitivity)

Du får opp en meny hvor du kan endre innstillinger for mottaker følsomhet, styrke, støy

og STC. Samme meny kan hentes opp ved å trykke på ENTER knappen.

� Trykk MENU + FØLSOMHET + ENTER+

FREKVENS / STYRKE / GAIN OFFSET /

STØYTERSKEL / SURFACE DECLUT /

STC + ENTER + justér + ENTER

Justeringen du velger vil kun virke inn på den

frekvensen du har valgt, slik som vist her i

eksempelet, 200khz. Skal du justere også for 50khz så må du velge det først.

NB! Se kapittel 4.5 for nærmere forklaring til disse funksjonene.


Side 75

Side 76


6.1.13 FISKESYMBOL (fish symbol)

Der er forskjellige måter å presentere et fiskeekko på. Nedenfor ser du en oversikt over

de forskjellige valgene du har.

� Trykk MENU + FISKESYMBOL + ENTER+ EKKO / EKKO+IKON /

EKKO+IKON+DYBDE / EKKO+DYBDE / IKON / IKON+DYBDE + ENTER

EKKO viser vanlige ekko

EKKO + IKON viser vanlige ekko + fiskesymbol

EKKO + IKON + DYBDE viser vanlige ekko + fiskesymbol + digital dybde på ekko

EKKO + DYBDE viser vanlige ekko + dybde

IKON + DYBDE viser fiskesymbol + dybde

6.1.14 SVINGEROPPSETT (transducer setup)

Svingeroppsett inneholder settinger som kun skal gjøres 1 gang.

� Trykk MENU + SVINGEROPPSETT + ENTER + funksjoner som beskrevet i

tabell nedenfor. Etter justering, trykk ENTER og CLEAR for fjerning av meny.

KJØL OFFSET Svingerens plassering i vannet. Man kan sette

dybdeforskjellen mellom vannoverflaten og dybden

til svingeren. Dette for å kunne måle nøyaktige

dybder fra vannoverflaten og ikke fra

svingerposisjon.

KALIBRER LYDHASTIGHET Man kan kalibrere for temperaturer og saltinnhold.

KALIBRER HASTIGHET Kalibrering has hastighet i vannet i forhold til

sensoren.

KALIBRER VANNTEMP. Kalibrering av vanntemperatur i forhold til sensor.

KALIBRER EKSTERN TEMP. Kalibrering av vanntemperatur i forhold til ekstern

sensor.

VELG STD. OPPSETT …eller tilbake til standard oppsett.

6.1.15 ALARMER

Se oversikt og forklaring til de forskjellige alarmene i tabellen nedenfor.

� Trykk MENU + ALARMER + ENTER + funksjoner som beskrevet i tabell

nedenfor. Etter justering, trykk ENTER og CLEAR for fjerning av meny.

GRUNDT VANN Alarmen aktiveres når dybden blir mindre enn den

verdien som er satt.

DYPT VANN Alarmen aktiveres når vannet blir dypere enn verdien

som er satt.

TEMPERATUR ØVRE Alarmen aktiveres når temperaturen kommer over

den verdien som er satt.

TEMPERATUR NEDRE Alarmen aktiveres når temperaturen kommer under

den verdien som er satt.

TEMPERATUR RATE Settes i grader pr. minutt og alarmen aktiveres når

temperaturen stiger eller synker fortere enn den

verdien som er satt.

FISKEALARM Alarm aktiviseres etter hvilket oppsett som er valgt:


6.1.16 VELG STANDARD OPPSETT


AV, LITEN, MEDIUM, STOR, ENORM

Dersom du ønsker å sette alle innstillinger tilbake til fabrikkoppsett, gjør følgende:

� Trykk MENU + VELG STD. OPPSETT + ENTER

NB! HUSK Å TRYKKE CLEAR KNAPPEN ELLER JOYSTICK VENSTRE FOR Å FJERNE

MENYER.


Side 77

Ekkolodd – installasjonsveiledning

7.2 Tekniske spesifikasjoner – BB 50/200

Side 78

Her er de tekniske spesifikasjonene til Seiwa black-box ekkoloddet.

� Display farger : 16 farger på fargeplotter

� Display vertikal oppløsning : inntil 400 piksler (avhengig av kartplotter)

� Spenning : 10 – 35Vdc

� Beskyttelse mot overspenning

� Beskyttelse mot revers spenningstilkobling

� Strømforbruk - betjening : 17w maks

� Strømforbruk – stand-by : 1,7w maks

� Frekvenser : to-frekvens, 50 og 200khz

� Utgangseffekt : 500 / 1000w

� Dybdeområde

1kw / 200khz : 0.8m til 365m

1kw / 50khz : 1.6m til 1219m

500w / 200khz : 0.8m til 213m

500w / 50khz : 1.6m til 457m

� Status lysindikator

� Ekstern lydalarm : 12Vdc, 400mA

� Fartssensor : dersom tilgjengelig fra svinger

� Temperatursensor : 1 kanal, TEMP1 (dersom tilgjengelig på

ekkoloddsvinger, tilleggssensor på TEMP 2

� NMEA utgang setninger : dybde: DPT, DBT

fart: VHW

tripplogg: VLW

vanntemp.: MTW

TEMP 2 temp.: XDR

� Maks temp. ved betjening : 0 – 50°

� Maks temp. ved lagring : -20 +70°

� Vekt : 1kg

� Vanntetthet : IP54

� Dimensjon : 193,3mm x 174,3mm x 55,5mm

7.3 Dimensjoner


Ekkolodd - installasjonsveiledning

7.4 Montering av ekkolodd boks

Ekkolodd enheten bør monteres i et tørt og ventilert miljø. Den bør ikke utsettes for

væske eller utsettes for høye temperaturer.

� Montér black-boksen ved å benytte de fire skruene som følger med.

� Legg kartplotter kabelen frem til kartplotteren.

� Montér ekkolodd svingeren i henhold til beskrivelse som følger med.

� Tilkoble strømkabelen til batteriet. Vær oppmerksom på at ekkolodd enheten vil

være i stand-by modus når den ikke benyttes.


Side 79

7.5 Lysindikator status

Side 80


Statuslampen (status LED) på ekkolodd boksen kan beskrive 7 forskjellige tilstander:

Se bilde forrige kapittel.

1. Laster info.fra betjening (bootloading)

LED status: AV

Ekkoloddet holder på med lasting av informasjon fra kartplotter eller er ikke

slått PÅ.

2. Ikke kontakt med betjening eller svinger

LED status: PÅ, stabil

Ekkolodd boksen er i DST (dybde, fart, temp.) modus, men ikke korrekt

tilkoblet kartplotter og får ikke kontakt med svinger. Dette kan oppstå når der

ikke er kommunikasjon mellom ekkoloddet og kartplotteren og svingeren ikke

er tilkoblet.

3. Ikke kontakt med kartplotter

LED status: 1 langt blink hvert 2.sekund

Ekkolodd boksen er i DST modus, og er rett tilkoblet svingeren, men får ikke

kontakt med kartplotteren. I DST modus vil NMEA sende ut standard Dybde,

Fart og Temperatur setninger.

4. Normal ekkolodd modus

LED status: 1 kort blink hvert 2.sekund

Ekkolodd boksen og svingeren fungerer fint. Dette er den normale oppførselen

når alt er OK.

5. Venter på kontakt

LED status: 2 korte blink hvert 2.sekund

Ekkolodd boksen venter på kommando fra kartplotteren.

6. Lav spenning


Ekkolodd boksen har kontakt med svingeren, men får en ”ignorér” kommando

fra kartplotteren for lav spenning.

7. Ingen svinger


Ekkolodd boksen har kontakt med svingeren, men kartplotteren har ikke gitt

noen ”ignorér” melding.


7.6 Tilkobling til spenning


Vi anbefaler at en bryter og en 5A sikring blir montert på DC+ til ekkolodd boksen.

Ekkoloddet er aktivt og sender digital dybde data via NMEA selv om spenningen

(kartplotteren) er slått av – derfor bryteren.

I eksempelet nedenfor vil du se at DC+ tilkoblingen går via en bryter og en sikring før

inngangen til ekkolodd boksen og kartplotteren.


Side 81


7.7 Tilkobling til Seiwa kartplottere via hurtigbrakett

Dersom kartplotteren har en hurtigbrakett slik som på Barracuda og Barracuda iGPS,

benytt koblingsdiagrammet som vist her nedenfor.

NB! Plugg som vist her til høyre SKAL

klippes av når black-box kobles til

kartplotter som har hurtig-brakett.

Se kobling her ovenfor.

Side 82



7.8 Tilkobling til Seiwa kartplottere med 8-pins plugg

Dersom kartplotteren har en 8-pins Power & I/O plugg på baksiden blir koblingen til

ekkoloddet som vist her:

Dette gjelder Murena og Murena iGPS, Barramundi, Barramundi Plus og Explorer MKIII.

(gjelder modellbetegnelser som listet på side 5).


Side 83


7.9 Tilkobling til NMEA instrumenter

Gjelder tilkobling av eksterne NMEA instrumenter.

Side 84



Side 85

Seiwa kartplottere m/ekkolodd Norsk betjening
