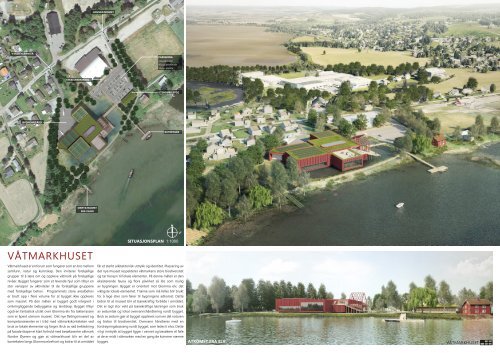

SITUASJONSPLAN 1:1000<br />
VÅTMARKHUSET<br />
<strong>Våtmarkhuset</strong> er en forum som fungerer som en bro mellom<br />
får et sterkt arkitektonisk uttrykk og identitet. Plassering av<br />
samfunn, natur og kunnskap. Den inviterer forskjellige<br />
det nye museet respekterer våtmarkens store biodiversitet<br />
grupper til å lære om og oppleve våtmark på forskjellige<br />
og tar hensyn til lokale elementer. På denne måten er den<br />
nivåer. Bygget fungerer som et levende hjul som tilbyr en<br />
eksisterende fauna og flora påvirket så lite som mulig<br />
stor variasjon av aktiviteter til de forskjellige gruppene<br />
av bygningen. Bygget er orientert mot Glomma elv, det<br />
med forskjellige behov. Programmets store arealbehov<br />
viktigste lokale elementet. Trærne som må felles blir brukt<br />
er brutt opp i flere volume for at bygget ikke oppleves<br />
for å lage stier som fører til bygningens adkomst. Dette<br />
som massivt. På den måten er bygget godt integrert i<br />
bidrar til at museet blir et bærekraftig forbilde i området.<br />
omkringliggende bebyggelse og landskap. Bygget tilbyr<br />
Det er lagt stor vekt på bærekraftige løsninger som bruk<br />
også en fantastisk utsikt over Glomma elv fra takterrassen<br />
av sedumtak og lokal overvannshåndtering rundt bygget.<br />
som er åpent utenom museet. Det nye fløtingsmuseet og<br />
Bruk av sedum gjør at bygget oppleves som en del naturen<br />
kompetansesenter er i tråd med våtmarkskonteksten ved<br />
og bidrar til biodiversitet. Overvann håndteres med en<br />
bruk av lokale elementer og farger. Bruk av rød trekledning<br />
fordrøyningsbasseng rundt bygget, som ledes ti elva. Dette<br />
på fasade skaper et klart forhold med besøkssenter våtmark<br />
vil gi inntrykk at bygget ligger i vannet og besøkere vil føle<br />
Nordre Øyeren og gjør at våtmarkhuset blir en del av<br />
konteksten langs Glomma elvefront og bidrar til at området<br />
at de er midt i våtmarken med en gang de kommer nærme<br />
bygget.<br />
ATKOMST FRA ELV<br />
VÅTMARKHUSET
DRIFTSAVDELING<br />
FORSKNING<br />
UNDERVISNING<br />
ADMINISTRASJON<br />
KONTOR<br />
FLØTINGSMUSEUM<br />
HOVEDKOMMUNIKASJON<br />
OMRÅDE<br />
VÅTMARKSENTERET<br />
RESTAURANT<br />
BUTIKK<br />
ATKOMST FRA LAND<br />
BYGG ORGANISASJON<br />
Museets kapasitet til å velkomme diverse grupper er nøkkelen<br />
i byggets utforming. En pragmatisk planløsning muliggjør<br />
at forskjellige funksjoner ko-eksisterer uten å forstyrre<br />
orer hverandre. ForskningHovedinngangen ligger på østsiden av tomten<br />
ser<br />
SATTE<br />
med forbindelse med parkering og båtbrygge. Hovedadkomst<br />
BESØKENDE<br />
er veldig synlig på grunn av sin markante utforming. I<br />
forbindelse med hovedadkomst ligger billettsalg og butikken,<br />
restauranten Fellesareal ligger i 2. etasje med uteservering. På motsatt<br />
side av Resturant tomten, mot vest, ligger varelevering og logistikken<br />
er koblet til vedlikehold av båter, etc. På nordsiden av tomten<br />
ligger ansattes inngang til kontorer og forskningsfasiliteter<br />
og på sørsiden ligger de viktigste rommene - våtmarksenter<br />
um Våtmarksenteret<br />
og fløtingsmuseum - med store vinduer mot Glomma.<br />
Utvendig bygg er separat av hovedbygg og ligger i nærheten<br />
TSIKT<br />
av elva og hovedinngangen. Bygget har et enklere og<br />
tradisjonelt uttrykk med trekledning, og sedumtaket er<br />
mindre synlig i konteksten.<br />
DRIFT<br />
ANSATTE<br />
Kontorer Forskning<br />
Vareleveranser<br />
Drift<br />
UTSIKT<br />
Fellesareal<br />
Restaurant<br />
Fløtingsmuseum Våtmarksenteret<br />
BESØKENDE<br />
PROGRAMDISTRIBUSJON<br />
Hvert volum hører til en spesifikk gruppe eller funksjon.<br />
Viktige offentlige funksjoner og restauranten er samlet<br />
i et volum. Det samme skjer med Administrasjon og<br />
Forskning / Undervisning. Driftsavdelingen og Utstillinger<br />
ligger også i hver sitt separate volum. Midt i bygget ligger<br />
sirkulasjonskjernen, som kobler sammen alle funksjonene<br />
og i seg selv er et veldig viktig element for byggets<br />
opplevelse.<br />
Den måte å organisere programmet på gjør at bygget blir<br />
veldig funksjonelt og areal-effektivt, samtidig som avstand<br />
mellom forskjellige rom er minimert.<br />
Lagringsarealer og tekniske rom ligger i kjelleren. Selv om<br />
kjelleren ligger under det som er beskrevet som byggehøyde<br />
i programmet, er den helt isolert og vanntett ved bruk av<br />
betong til å skapet et sterk fundament. Dette er et viktig<br />
grep i prosjektet for at byggets høyde holder seg lav og i<br />
tråd med omkringliggende bebyggelse og landskap.<br />
Driftsavdelingen<br />
Fløtingsmuseum<br />
Forskning<br />
Undervisning<br />
Kontor<br />
Admin.<br />
Stort<br />
Auditorium<br />
Fellesareal<br />
Våtmarksenteret<br />
Restaurant Butikk<br />
Våtmarkshuset er mer enn bare et frittliggende bygg som<br />
ligger langs Glomma elva. Det er et rom hvor besøkere<br />
kan utvikle kunnskap samtidig som de vil oppleve våtmark.<br />
Blant annet er det mulig å “klatre opp” bygget og nytte den<br />
fantastiske utsikten mot Glomma uten å måte komme inn.<br />
Dette gjør at det mulig å bruke terrasse til aktiviteter som<br />
vanligvis skjer når bygget er stengt sånn som fugletitting.<br />
Vårmarkhuset handler om å dele kunnskap. Forelesninger,<br />
seminarer eller debatter har en sentral rolle i museets hverdag<br />
og vil skje i utendørsamfien, midt i våtmarkslandskapet og<br />
med direkt utsikt mot Glomma.<br />
Bygget er ekstrovert og virkelig offentlig og åpent mot<br />
samfunnet.<br />
VÅTMARKHUSET
DRIFTSAVDELING<br />
FORSKNING<br />
UNDERVISNING<br />
ADMINISTRASJON<br />
KONTOR<br />
FLØTINGSMUSEUM<br />
HOVEDKOMMUNIKASJON<br />
OMRÅDE<br />
VÅTMARKSENTERET<br />
RESTAURANT<br />
BUTIKK<br />
ANKOMSTFOAJE<br />
INTERIØROPPLEVELSE<br />
RESTAURANTEN<br />
DRIFT<br />
Ved adkomst er det enkelt for besøkere å orientere seg<br />
i den hovedsirkulasjonstjernet. Et lyst og stort rom som<br />
skaper en fantastisk opplevelse ved bruk av lys, lyd og vann.<br />
ANSATTE<br />
Fra det rommet ser man det store auditoriet, inngang til<br />
utstillingsareal og et fantastisk akvarie som er eksponert. Det<br />
Kontorer Forskning<br />
store auditoriet er veldig fleksibelt og kan brukes til events<br />
BESØKENDE<br />
med forskjellige behov. Ved bruk av en teleskoptribuner<br />
er auditorium<br />
Fellesareal<br />
koblet til 2. etasjen, noe som skaper en sterk<br />
Vareleveranser<br />
Drift<br />
synergi med restauranten.<br />
Fløtingsmuseum Våtmarksenteret<br />
Rundt sirkulasjonsområdet<br />
finnes en viktig logistikkkorridor<br />
som gir tilgang til hovedutstillingsarealer og<br />
UTSIKT<br />
Restaurant<br />
kjøkkenet (gjennom to etasjer); dette skaper et sirkulært<br />
tilgangs- nettverk som raskt tilkobler diverse funksjoner og<br />
grupper. En vareheis går gjennom alle etasjene.<br />
Driftsavdelingen<br />
Fløtingsmuseum<br />
Forskning<br />
Undervisning<br />
Kontor<br />
Admin.<br />
Stort<br />
Auditorium<br />
Fellesareal<br />
Våtmarksenteret<br />
Restaurant Butikk<br />
Restauranten i våtmarkhuset skaper en sterk kobling mellom<br />
mennesker og museet. Folk kan komme innom for et godt måltid<br />
og samtidig oppleve en fantastisk utsikt over Glomma og hele<br />
området. Restauranten har to uteserveringsterrasser, begge med<br />
god utsikt.<br />
Restauranten ligger i 2. etasje og er lett tilgjengelig fra museets<br />
hovedadkomst gjennom heis og trappen fra atrium. Atrium er<br />
godt organisert slik at restauranten kan brukes uten å kjøpe<br />
billett eller gå gjennom privat områder. Restauranten er også<br />
tilgjengelig gjennom utendørs amfi. Her kan gruppene samles<br />
for seminarer og forelesninger og ta en pause i restauranten.<br />
Spiseområdet kan organiseres for mindre og store grupper men vil<br />
alltid være åpent mot utsiden og trekke landskapet inn i rommet.<br />
Det er også en god forbindelse mellom det store auditoriet og<br />
restauranten. En del av spiseområdet kan deles og brukes som et<br />
kaffepause-området i forbindelse med auditoriet og / eller bli en<br />
del av større arrangementer.<br />
RESTAURANTEN<br />
VÅTMARKHUSET
C=105.60<br />
A<br />
Driftatkomst<br />
fra vann<br />
N<br />
C=102.80m<br />
C=101.50m<br />
Vareleveranser<br />
0.00 m<br />
C=106.40<br />
Mottakshall<br />
Verksteder<br />
180 m2<br />
Metallverksted<br />
85 m2<br />
Lakkverksted<br />
29 m2<br />
Generelt utstillingsareal<br />
Fløtingsmuseum<br />
690 m2<br />
ØKONOMIGÅRD<br />
Avfallsrom<br />
Organisk<br />
15 m2<br />
Snekkerverksted<br />
112 m2<br />
12m<br />
Risiko<br />
avfall<br />
15 m2<br />
0.00 m<br />
C=106.40<br />
Avfallsrom<br />
Tørt<br />
29 m2<br />
Rom for sliping og<br />
snadblåsing<br />
28 m2<br />
Rent verksted for<br />
Motasje Reperasjon<br />
28 m2<br />
Kontor<br />
Båtansvarlig<br />
15 m2<br />
Kontor<br />
Vaktmester<br />
15 m2<br />
C=105.00m<br />
Møterom<br />
Drift<br />
15 m2<br />
Renholdssentral<br />
20 m2<br />
Kontor<br />
Driftsleder<br />
20 m2<br />
Akvarierom<br />
117 m2<br />
B B<br />
Toaletter<br />
Barn<br />
59 m2<br />
Generelt utstillingsareal<br />
Våtmarksenteret<br />
421 m2<br />
Undervisningsrom<br />
90 m2<br />
Undervisningsrom<br />
90 m2<br />
Stort Auditorium<br />
147 m2<br />
Generelt utstillingsareal<br />
Våtmarksenteret<br />
C=114.40m<br />
C=106.40m<br />
Grupperom<br />
15 m2<br />
Grupperom<br />
15 m2<br />
Billettkontroll<br />
Atkomst Ansatte<br />
Stollager<br />
14 m2<br />
C=105.00<br />
Produksjonarealer<br />
C=110.90m<br />
Venteområde<br />
7.0m<br />
90 m2<br />
Besøkende<br />
7.0m<br />
Toalett<br />
Garderobe<br />
Besøkende<br />
60 m2<br />
Laboratorium Forskere<br />
Våtmark<br />
28 m2<br />
Laboratorium<br />
Våtmark<br />
86 m2<br />
Spiserom<br />
Barn<br />
85 m2<br />
Småauditorier<br />
58 m2<br />
"Nyskjerrigper" rom<br />
89 m2<br />
Akvarierom<br />
Billettsalg<br />
13 m2<br />
Garderobe<br />
4 m2<br />
C=116.90m<br />
Lager<br />
8 m2<br />
0.00 m<br />
C=106.40<br />
Hovedatkomst<br />
130 m2<br />
Butikk<br />
94 m2<br />
C=116.50m<br />
0.00 m<br />
C=106.40<br />
Stort Auditorium<br />
C=106.40m<br />
Tekniske rom<br />
Nærarkiv<br />
Toaletter<br />
Barn<br />
Lager<br />
Undervisning.<br />
Fløting<br />
Anssatte<br />
Parkering<br />
Kontor<br />
Gjesteplasser<br />
Forskere<br />
Kontorer<br />
Administrasjon<br />
C=105.50<br />
Kontor<br />
Direktør<br />
C=115.90m<br />
C=110.90m<br />
0.00 m<br />
C=106.40<br />
Undervisningsrom Undervisningsrom Økonomigård<br />
Lager<br />
Undervisningsutstyr<br />
Våtmark<br />
Forbrukslager<br />
Fjernlager<br />
(Butikk)<br />
C=106.40m<br />
C=102.90m<br />
Rom for utendørs<br />
Undervisning<br />
60 m2<br />
Lager for<br />
Sykler<br />
33 m2<br />
Bussparkering<br />
Garderobe<br />
Ute<br />
Aktiviteter<br />
33 m2<br />
Parkering<br />
Parkering<br />
Lager for<br />
Kanoer / Kajakker<br />
60 m2<br />
Lager for<br />
Utendørs aktiviteter<br />
60 m2<br />
A<br />
C=105.00<br />
1. ETASJE 1:200<br />
C=120.90m<br />
C=114.90m<br />
C=116.90m<br />
C=116.50m<br />
SECTION 2<br />
1:200<br />
Restaurant<br />
C=110.90m<br />
C=111.40m<br />
C=105.60m<br />
C=106.40m<br />
Generelt utstillingsareal<br />
Fløtingsmuseum<br />
8.0m<br />
Renhold<br />
sentral<br />
Stort Auditorium<br />
Hovedatkomst<br />
C=106.40m<br />
C=105.00m<br />
C=105.65m<br />
Rom for utendørs<br />
Undervisning<br />
C=106.40m<br />
Lager for<br />
Sykler<br />
Garderobe<br />
Ute<br />
Aktiviteter<br />
Lager for<br />
Kanoer<br />
Kajakker<br />
3.0m<br />
Lager for<br />
Utendørs aktiviteter<br />
SNITT A 1:200<br />
VÅTMARKHUSET
A<br />
N<br />
0.00 m<br />
C=106.40<br />
Mottakshall<br />
Metallverksted<br />
Lakkverksted<br />
0.00 m<br />
C=106.40<br />
Generelt utstillingsareal<br />
Fløtingsmuseum<br />
Snekkerverksted<br />
12m<br />
Tekniske rom<br />
(Ventilasjon)<br />
90 m2<br />
4.50 m<br />
C=110.90<br />
Rom for sliping og<br />
snadblåsing<br />
Rent verksted for<br />
Motasje Reperasjon<br />
Garderober / Toaletter / Dusj<br />
68 m2<br />
Kontor<br />
14 m2<br />
Toalett<br />
15 m2<br />
Toalett<br />
Besøkende<br />
31 m2<br />
B Nærarkiv<br />
B<br />
Kontor<br />
Direktør<br />
20 m2<br />
Kontorer<br />
Administrasjon<br />
60 m2<br />
Kontor<br />
Gjesteplasser<br />
Forskere<br />
15 m2<br />
Serverrom<br />
0.00 m<br />
C=106.40<br />
Generelt utstillingsareal<br />
Våtmarksenteret<br />
Toalett<br />
32 m2<br />
0.00 m<br />
C=106.40<br />
4.50 m<br />
C=110.90<br />
Kontor<br />
Gjestplas.<br />
14 m2<br />
Produksjonarealer<br />
92 m2<br />
Guider<br />
Våtmark<br />
Fløting<br />
14 m2<br />
Møterom<br />
31 m2<br />
Kontor<br />
Gjesteplasser<br />
Forskere<br />
15 m2<br />
Kopi<br />
Printer<br />
10 m2<br />
Resepsjon<br />
15 m2<br />
Kontorer Ansatte<br />
105 m2<br />
Spiserom<br />
72 m2<br />
Takterrasse<br />
4.50 m<br />
C=110.90<br />
Møterom<br />
28 m2<br />
Spiseområde<br />
216 m2<br />
Takterrasse<br />
A<br />
Parkering<br />
KJELLER 1:200<br />
Servicerom<br />
Akvarier<br />
62 m2<br />
TOTAL BTA = 6658 m2<br />
UTENDØRS BYGG BTA = 270 m2<br />
2. ETASJE<br />
BTA = 1476 m2<br />
Restaurant = 478 m2<br />
Kontorer = 580 m2<br />
Driftavdelingen = 77 m2<br />
Tekniske = 104 m2<br />
Kommunikasjon = 237 m2<br />
-3.50 m<br />
C=102.90<br />
B B<br />
Fjernlager (Butikk)<br />
31 m2<br />
Forbrukslager<br />
60 m2<br />
Lager<br />
Undervisningsutstyr<br />
Våtmark<br />
60 m2<br />
Lager<br />
Undervisning.<br />
Fløting<br />
20 m2<br />
Lager Lab.<br />
Våtmark<br />
20 m2<br />
Tekniske rom<br />
(Elektro / IKT / varmesentral<br />
160 m2<br />
1. ETASJE<br />
BTA = 3864 m2<br />
Fellesarealer = 423 m2<br />
Forskning = 869 m2<br />
Driftavdelingen = 772 m2<br />
Fløtingmuseum = 744 m2<br />
Våtmarksenteret = 710 m2<br />
Kommunikasjon = 346 m2<br />
Bussparkering<br />
Lager<br />
Utstillingsmateriell<br />
Våtmarksenteret<br />
62 m2<br />
Magasin biologisk<br />
Parkering<br />
materiell<br />
63 m2<br />
Lager<br />
Utstillingsmateriell<br />
Fløtingmuseum<br />
61 m2<br />
Magasin for Parkering gjenstander<br />
121 m2<br />
KJELLER<br />
BTA = 1048 m2<br />
Forskning = 117 m2<br />
Driftavdelingen = 67 m2<br />
Fløtingmuseum =203 m2<br />
Våtmarksenter = 207 m2<br />
Lager butikk = 40 m2<br />
Tekniske = 174 m2<br />
2. ETASJE 1:200<br />
Kommunikasjon = 240 m2<br />
SECTION 1<br />
1:200<br />
C=114.40m<br />
C=116.90m<br />
Produksjonarealer<br />
C=110.90m<br />
C=116.50m<br />
Nærarkiv<br />
Kontor<br />
Gjesteplasser<br />
Forskere<br />
Kontorer<br />
Administrasjon<br />
Kontor<br />
Direktør<br />
C=115.90m<br />
C=110.90m<br />
Generelt utstillingsareal<br />
Våtmarksenteret<br />
C=106.40m<br />
7.0m 7.0m<br />
Akvarierom<br />
Stort Auditorium<br />
C=106.40m<br />
Toaletter<br />
Barn<br />
Undervisningsrom Undervisningsrom Økonomigård<br />
C=106.40m<br />
C=102.80m<br />
C=105.00m<br />
Tekniske rom<br />
Lager<br />
Undervisning.<br />
Fløting<br />
Lager<br />
Undervisningsutstyr<br />
Våtmark<br />
Forbrukslager<br />
Fjernlager<br />
(Butikk)<br />
C=102.90m<br />
C=101.50m<br />
SNITT B 1:200<br />
VÅTMARKHUSET
MIA<br />
AREALOPPGAVE<br />
Tegnet tegnet<br />
diff<br />
TOTALT PROGRAMERT AREAL BRUTTO maks. 6,990 6,658 -332 BRUTTO (b/n faktor 1,5 inkl. tekniske rom)<br />
TOTALT PROGRAMERT AREAL NETTO 4,660 4,701 41 NETTO (eks tekniske rom)<br />
Nettoareal ekslusive frittstående utendørs bygg 4,420 4,455 35<br />
ID Rombenevnelse m2/rom Stk Sum Kommentarer<br />
1 TOTALT FELLESAREAL 1,760 1,802 42<br />
11 Sum atkomstområde 280 294 14<br />
1101 Hovedatkomst/ vestibyle 120 1 120 130 10<br />
1102 Billettsalg/ informasjon 10 1 10 13 3<br />
1103 Venteområde besøkende 90 1 90 90 0<br />
1104 Toalett/ garderobe besøkende 60 1 60 61 1<br />
12 Sum Butikk 130 137 7<br />
1201 Butikk 80 1 80 94 14<br />
1202 Garderobe toalett ansatte 5 2 10 4 -6<br />
1203 Nærlager 10 1 10 8 -2<br />
1204 Fjernlager 30 1 30 31 1<br />
13 Sum restaurant 365 368 3<br />
1301 Spiseområde 210 1 210 216 6 150 personer (1,4m2/ pers)<br />
1302 Produksjonsarealer 90 1 90 92 2 Govkjøkken, kaldt kjøkken, varmt kjøkken, fryserom, kjølerom mm<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 14 -1<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 15 -5<br />
1305 Garderobe/ toalett besøkende 30 1 30 31 1 Kan samlokaliseres med andre publikunmstoaletter (planavhengi<br />
14 Sum administrasjon 250 269 19<br />
1401 Forkontor/ resepsjon 15 1 15 15 0<br />
1402 Kontorer 10 5 50 60 10<br />
1403 Kontor direktør 20 1 20 20 0<br />
1404 Kontor gjesteplasser 15 1 15 14 -1<br />
1405 Møterom 30 1 30 28 -2<br />
1406 Spiserom m tekjøkken / møterom alle ansatte 75 1 75 72 -3 For inntil 36 personer<br />
1407 Toaletter 15 1 15 32 17<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0 Må også inn i andre kontorområder dersom avstander er for stor<br />
1409 Nærarkiv 10 1 10 9 -1<br />
1410 Serverrom 10 1 10 9 -1<br />
15 Sum Driftsavdelingen 735 734 -1 Bygningsdrift og verksteder samlet her<br />
1501 Snekkerverksted 120 1 120 112 -8<br />
1502 Metallverksted 90 1 90 85 -5<br />
1503 Lakkverksted 30 1 30 29 -1<br />
1504 Rom for sliping og sandblåsing 30 1 30 28 -2<br />
1505 Mottakshall verksteder/ garasje 180 1 180 180 0 Også med port mot elva<br />
1506 Rent verksted for motasje/reperasjon 30 1 30 28 -2 Der man monterer utstillingsmoduler m.m.<br />
1507 Forbrukslager 60 1 60 60 0<br />
1508 Kontor driftsleder 20 1 20 20 0<br />
1509 Kontor båtansvarlig 10 1 10 15 5<br />
1510 Kontor vaktmester 15 1 15 15 0<br />
1511 Møterom/ gjesterom drift 15 1 15 15 0<br />
1512 Renholdssentral 15 1 15 20 5<br />
1513 Garderober/ toaletter/ dusj 30 2 60 68 8 Dusjanlegg for alle ansatte<br />
1514 Avfallsrom tørt 30 1 30 29 -1<br />
1515 Avfallrom organisk 15 1 15 15 0<br />
1516 Risikoavfall 15 1 15 15 0<br />
2 TOTALT FORSKNING/ UNDERVISNING 1,220 1,213 -7<br />
21 Sum Undervisningsarealer 795 787 -8<br />
2101 Stort auditorium 150 1 150 147 -3 150 personer kan vi dele dette<br />
2102 Småauditorier 60 1 60 58 -2 Redusere til 1<br />
2103 Undervisningsrom 90 2 180 180 0<br />
2104 Grupperom 15 2 30 30 0<br />
2105 Lager undervisningsutstyr våtmark 60 1 60 60 0<br />
2106 Lager undervisningsutstyr fløting 15 1 15 20 5<br />
2107 Stollager 15 1 15 14 -1 For stort auditorium. Kompakte stolrack + bord<br />
2108 Laboratorium forskere våtmark 30 1 30 28 -2<br />
2109 Laboratorium våtmark 90 1 90 86 -4 Skal kunne deles i to for to grupper på 15<br />
2110 Lager laboratorier våtmark 15 1 15 20 5<br />
2111 Spiserom barn/ ungdom 90 1 90 85 -5 Med tekjøkken. For inntil 60 elever samtidig<br />
2112 Garderobe/ toaletter barn/ ungdom 30 2 60 59 -1<br />
22 Utendørs bygg 240 246 6 Kan ligge i eget bygg<br />
2201 Lager for utendørs aktiviteter 60 1 60 60 0 trenger 3m takhøyde, nærhet til elven. Tørking av utstyr<br />
2202 Lager for kanoer/ kajakker 60 1 60 60 0 30 kanoer/ kajakker, nærhet til vann<br />
2203 Lager for sykler/ div ustyr friluft 30 1 30 33 3<br />
2204 Garderobe uteaktivitetrer 30 1 30 33 3 dusj for de som overnatter i nærheten<br />
2205 Rom for utendørs undervisning 60 1 60 60 0 Ligger i nærheten av elva, uisolert.<br />
23 Sum ansatte 185 180 -5 Lokaliseres sammen med administrasjonen<br />
2301 Kontorer 10 11 110 105 -5<br />
2302 Kontor gjesteplasser forskere 15 2 30 30 0<br />
2303 Møterom 30 1 30 31 1 Skal kunne deles i to<br />
2304 Guider våtmark/ fløting 15 1 15 14 -1<br />
3 TOTALT VÅTMARKSENTERET 810 814 4<br />
31 Utstillinger 690 689 -1<br />
3101 Generelt utstillingsareal 420 1 420 421 1 Temporære/faste utstillinger. Skal kunne deles opp. 6 m takhøyd<br />
3102 Akvarierom (fisk, amfibier) 120 1 120 117 -3<br />
3103 Servicerom akvarier 60 1 60 62 2 Utstyr, reservefisk, reserveplanter mm<br />
3104 "Nyskjerrigper" rom 90 1 90 89 -1<br />
32 Lagring 120 125 5<br />
3201 Magasin biologisk materiell (utstoppa dyr m.m.) 60 1 60 63 3 Nærlager / magasin rene gjenstander Våtmark<br />
3202 Lager utstillingsmateriell 60 1 60 62 2<br />
4 TOTALT FLØTINGSMUSEUM 870 872 2<br />
41 Utstillinger 690 690 0<br />
4101 Generelt utstillingsareal 690 1 690 690 0 Temporære/faste utstillinger. Skal kunne deles opp. 6 m takhøyd<br />
42 Lagring 180 182 2<br />
4201 Magasin for gjenstander i forb. med utstillinger 120 1 120 121 1 Nærlager / magasin rene gjenstander Fløtingsmuseum<br />
4202 Lager utstillingsmateriell 60 1 60 61 1<br />
Takvinduer<br />
Indirekte sollys<br />
Solceller<br />
Bygningsintegrerte solceller<br />
Regnbed<br />
Regnvann fordrøyes på sedumtaket og<br />
i regnbed ved trærne i parken for<br />
overvannshåndtering.<br />
Akustikpaneler<br />
For god konsentrasjon<br />
Fjernvarme<br />
Tilknytning til fjernvarmesentrale<br />
Fortregningsventilasjon<br />
Gjenbruk materialer<br />
Tre facader og struktuur<br />
Overvann<br />
Følger nedsenkninger formet<br />
etter det triangulerte gridet<br />
og ledes til elva<br />
Vanning<br />
Ambisjon om vanntank for<br />
oppsamling av regnvann til<br />
vanning og wc-spyling.<br />
Program Fløtingsmuseum/ Besøkssenter våtmark<br />
Økonomigård<br />
TAK<br />
+8.50m ~ 10.50m<br />
2. ETASJE<br />
+4.50m (C=110.90)<br />
Driftsavdelingen<br />
1. ETASJE<br />
0.00m (C=106.40)<br />
Ansatte<br />
Fløtingsmuseum<br />
Kontorer<br />
Forskning<br />
Undervisning<br />
Restaurant<br />
Utsiktspunkt<br />
Våtmarkseteret<br />
Ansatte<br />
parkering<br />
Utendørs<br />
Amfi<br />
Takterrasse<br />
Bussen parkering<br />
Besøkende<br />
God sollysorientering<br />
Bygningsvolumene er nøye<br />
orientert for å maksimere<br />
eksponering av sollys til de<br />
viktigste offentlige sonene,<br />
mens de store vinduene<br />
rettes mot elven<br />
Takterrasse “hus”<br />
GLOMMA<br />
Utendørs bygg<br />
Sedumtak<br />
De truede stedegne artene drøbakstjerne,<br />
strandrødtopp og smånesle plantes her.<br />
Massivtetak med trefiberisolasjon.<br />
LVL<br />
Oppsirkulert finër. Miljømerket,<br />
gjenbrukbart, lite avkapp.<br />
Trefiberisolasjon<br />
I tillegg til massivtre yttervegg<br />
og tak for lavere U-verdi.<br />
Massivtrespiler systemvegger<br />
Bærekraftig, fleksibelt, akustisk<br />
demping, godt inneklima.<br />
Kombinert med glass og gips<br />
Kork<br />
Bærekraftig, isolerende robust,<br />
rengjørings- og vedlikeholsvennlig,<br />
akustisk demping, godt inneklima<br />
Massivtre<br />
Norskprodusert, bærekraftig ordbruk.<br />
Trefiberisolasjon på yttervegger.Høy<br />
grav av eksponert massivtre for<br />
ibehagelig og tirivelig inneklima<br />
Betongflis<br />
Utgjør øverste lag. Oppsirkulert med<br />
100% gjenbrukt tilslag.<br />
Lavkarbonbetong<br />
Klasse A med 100% resirkulert<br />
armeringsjern<br />
KONSTRUKSJON & BÆREKRAFT<br />
Sommersol<br />
Det foreslås en rekke forskjellige treteknologier.<br />
Massivtre i vegger, dekker og tak utgjør størsteparten av<br />
reduksjonen i klimagassutslipp. Søyler og hovedbjelker<br />
består av laminert finér (LVL) for ekstra styrke og stivhet.<br />
Treverkets lave vekt reduserer fundamentmengden.<br />
Kjellerkassen bygges i isolert lavkarbonbetong klasse A<br />
med 100% resirkulert armeringsjern, konstruert fra en<br />
midlertidig utgraving av stålspunt.<br />
Primærbjelkene er designet kontinuerlige i sin fulle lengde<br />
med skjøter i punkter med null moment. Dette resulterer Alle bærende tømmerelementer er dimensjonert<br />
i minimal dybdestruktur, forenklede sammenføyninger<br />
og enklere transportering.<br />
Sekundærbjelkene er i limtre. Det hele skrus og boltes<br />
sammen for enkel fremtidig demontering. Konstruksjonen<br />
for å oppnå nødvendig brannmotstand. Ved brann<br />
i treelementer oppstår et offerkullsjikt som bidrar til å<br />
opprettholde bæreevnen, i motsetning til metallelementer<br />
som svekkes ved brann.<br />
prefabrikkeres for å redusere avfall, sikre høy kvalitet og<br />
minimere byggetid.<br />
Ross Konsept 1 av 1 Utskrift av 01/06/2020<br />
Vi må bygge mer i tre for å redusere klimagassutslipp<br />
i byggebransjen. Forslaget demonstrerer ikke bare<br />
treverkets bærekraftige profil, men også de mangfoldige<br />
måtene treverk kan brukes og behandles på og dets<br />
robusthet mot brann. Ved å bygge VÅTMARKHUSET i tre,<br />
slipper bygget ut 41% mindre klimagassfra materialer i<br />
forhold til et referansebygg.<br />
We also have passive sustainable measures that will<br />
contribute to a more efficient use of energy and less<br />
energy consumption.<br />
This overall have a less impact for the wetland and future<br />
generations. See diagram.<br />
Vintersol<br />
overvann<br />
Solskjerming<br />
fasader<br />
Grønt tak<br />
Termisk masse<br />
Naturlig lys<br />
Fortrengningsventilasjon<br />
Solceller<br />
VÅTMARKHUSET
Change language
