ARBEIDSGLØD<br />

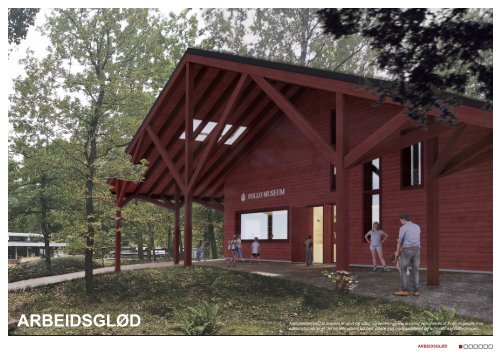

Adkomstområdet til museet er stort og luftig, og ønsker gjestene varmt velkommen til Follo museum. Fra<br />
adkomstområdet er det en klar visuell kontakt videre mot museumstunet og administrasjonsbygningen.<br />
ARBEIDSGLØD
3.<br />
1. 2.<br />
4.<br />
6.<br />
5.<br />
Y 39 919<br />
X 53 418<br />
Z 0<br />
5.<br />
På langfasaden har man store glassflater som viser verkstedaktiviteten på innsiden. På vinterstid vil det<br />
varme lyset trekke de besøkende inn i varmen og invitere nysgjerrige blikk til en tur inn til verkstedene.<br />
SITUASJONSPLAN<br />
1:1000<br />
1. Parkering 2. Adkomstområde, resepsjon og verksted 3. Lekeplass<br />
4. Administrasjonsbygning, utstilling og kafé 5. Plass til laftehytte 6. Driftområde<br />
Det nye verkstedbygget er det første man ser når<br />
man ankommer Follo museum. Det er en tydelig<br />
markør i landskapet og en ny visuell identitet for<br />
friluftsmuseet. Plasseringen av det nye bygget skiller<br />
tydelig museumsopplevelsen fra vei og parkering,<br />
noe som forsterker følelsen av å være på en spesiell<br />
plass; et sted hvor minner fra fortiden blir tatt vare på,<br />
reparert og forsket på.<br />
EN DEL AV ET BYGNINGSMILJØ<br />
Follo museum tilbyr besøkende en spesiell<br />
museumsopplevelse: I stedet for å besøke rom<br />
etter rom inne i en stor museumsbygning, er man<br />
utendørs, ruslende på en grussti mellom høye trær.<br />
Langs stien kommer de gamle, vernede husene<br />
til syne, én etter én. Sammen utgjør samlingen av<br />
husene et særegent miljø hvor hvert hus har en<br />
egenhet i kraft av sin historie, tidligere plassering og<br />
funksjon, - men samtidig også et fellesskap knyttet<br />
sammen av stien.<br />
Verkstedsbygget fremstår som et nytt tilskudd til<br />
samlingen, og samtidig som en del av det unike<br />
bygningsmiljøet. Med sin nøkterne framtoning<br />
bygger verkstedet videre på de stedlige kvalitetene<br />
som allerede finnes her. Husets typologi og fasade<br />
relaterer til de andre husene, samtidig som huset ikke<br />
legger skjul på at det er fra en nyere tid.<br />
Stien videreføres og kobler det nye bygget til resten<br />
av museumsopplevelsen.<br />
ARBEIDSGLØD<br />
Det nye bygget har en gjennomgående tråd av<br />
åpenhet hvor det fokuseres på kommunikasjon<br />
mellom inne og ute, på tvers av etasjer og mellom<br />
forskjellige rom. Verkstedet er en pulserende<br />
arbeidsstue som representerer hjertet av<br />
friluftsmuseet og som inspirerer til arbeidsglød.<br />
Det nye adkomstområdet er første stopp for de<br />
besøkende som ankommer museet fra Belsjøveien.<br />
Inngangen står tydelig fram og ønsker vennlig<br />
velkommen. Inngangen er markert gjennom et stort<br />
takutstikk hvor de besøkende kan samles mens de<br />
planlegger sitt besøk på museet.<br />
114,98<br />
Fra stien skapes museumsopplevelsen. Hus<br />
fra ulik tid og sted utgjør stoppene på reisen<br />
til de besøkende.<br />
SNITT BB<br />
1:200<br />
Belsjøveien Parkering<br />
Verkstedet Arbeidstunet Driftsbygning<br />
107,00<br />
ARBEIDSGLØD
Galleriet er en felles ferdselsåre som knytter alle verkstedene sammen og som skaper fleksibilitet i den<br />
daglige bruken. Her kan det oppstå uformelle møter mellom de forskjellige verkstedene. - Eller en besøkende<br />
skoleklasse kan fra trygg avstand følge med på hva som skjer i verkstedene langs galleriet før de skal skal på<br />
juleverksted i undervisningsrommet i den andre enden av bygget.<br />
ARBEIDSGLØD
27<br />
Follo museum<br />
15<br />
Bygningsvern<br />
---<br />
---<br />
---<br />
16<br />
Grovverksted<br />
102<br />
D R I F T<br />
O<br />
G<br />
L<br />
A<br />
G<br />
R<br />
I<br />
N<br />
G<br />
Bøttekott/lager<br />
Galleri<br />
Inngang ansatte<br />
Inngang besøkende<br />
13<br />
54<br />
9<br />
41<br />
17<br />
18<br />
18<br />
19<br />
Maskinrom<br />
Malerom<br />
Tørkerom<br />
Kontor<br />
75<br />
20<br />
10<br />
13<br />
Trapp og heis<br />
42<br />
20<br />
Teknisk rom<br />
49<br />
5<br />
Adkomstområde<br />
82<br />
21<br />
Material og verktøylager<br />
inne<br />
37<br />
5<br />
Resepsjon<br />
29<br />
305 m²<br />
PARKERING<br />
ARBEIDSTUN<br />
6<br />
Administrasjon/kontor<br />
74<br />
DIAGRAM A<br />
A DKOMST<br />
MUSEUM<br />
7<br />
7<br />
7<br />
7<br />
11<br />
12<br />
13<br />
14<br />
25<br />
Garderobe<br />
Kjøkken<br />
Sanitær<br />
Toalett<br />
Avfallshåndtering<br />
Drift utendørs<br />
Lager utendørs<br />
Undervisning utendørs<br />
Parkering<br />
26<br />
56<br />
30<br />
19<br />
35<br />
1 219<br />
100<br />
311<br />
1 099<br />
3 237 m²<br />
27<br />
28<br />
29<br />
30<br />
31<br />
32<br />
32<br />
34<br />
Tradisjonshåndverk<br />
Verksted - varmearbeid<br />
Verksted - tekstil<br />
Lager<br />
Lager<br />
Lager ifm. undervisnings<br />
Undervisningsrom<br />
Uteområde med<br />
overbygget tak<br />
180<br />
69<br />
20<br />
20<br />
7<br />
60<br />
41<br />
396 m²<br />
Arealregnskap<br />
OVERORDNET ORGANISERING<br />
Verkstedsbygget deler inn uteområdene på en enkel og oversiktlig måte. Mot<br />
Belsjøveien beholdes eksisterende parkeringsområde. Dette strammes opp og<br />
utvides slik at kapasiteten økes til 45 P-plasser. Fra parkeringsplassen kommer man<br />
til adkomstområdet. Adkomstområdet er ved den nordlige gavlveggen, godt synlig<br />
for besøkende. Arbeidstunet er på sørøstsiden med gode solforhold hele museets<br />
åpningstider. Drift og lagringsområde er plassert lengst vekk fra besøkenes ferdsel og<br />
har egen kjøreadkomst fra Belsjøveien.<br />
KOMMUNIKASJON / STIEN<br />
Stien knytter museet sammen til et helhetlig konsept. Fra stien utendørs føres<br />
gjestene til resepsjonen og videre til byggets hovedåre, en ferdselssti som går i sløyfe<br />
gjennom verksted for varmearbeid og treverksted i første etasje og opp til galleriet i<br />
andre etasje. Her er undervisningsrom, kjøkken og oppholdsrom samt tekstilverksted<br />
plassert. Ferdselsstien er felles for alle som bruker bygget, men har ulike innganger<br />
og stoppested alt etter brukergruppen, om man er ansatt på verkstedet eller om man<br />
er besøkende på museet.<br />
Museumsgjester får adgang til bygget gjennom hovedinngangen med tilhørende<br />
resepsjon, og toaletter (diagram B).<br />
De ansatte har egen inngang med tilliggende garderober. Inngangen er tilgjengelig<br />
fra “arbeidstunet” (diagram C) og fører ansatte rett til verkstedene. Her er store<br />
skyvedører i glass som gir gode lysforhold inne, og som på fine dager kan åpnes opp<br />
slik at aktiviteten kan flyte fra verkstedet og ut på arbeidstunet.<br />
I enden av bygget finner vi en separat inngang for varelevering (diagram D). På<br />
innsiden er det tilrettelagt for enkel materialleveranse med kort avstand til heis, og<br />
innvendig lager.<br />
Bygget har et takskjegg som fungerer som solkjerming, og som muliggjør å bevege<br />
seg tørrskodd rundt hele bygget (diagram E). Denne sonen tilrettelegger for utendørs<br />
arbeid, og kan i tillegg benyttes til midlertidig lagring av materialer.<br />
PROGRAMORGANISERING<br />
Alle verkstedaktivitetene er samlet under et stort felles tak som oppmuntrer til<br />
samhandling og utveksling av idéer mellom fagene.<br />
Verkstedene og tilhørende program er organisert i en lineær seksvens som vekselvis<br />
skifter mellom dobbelt- og enkelthøye rom(diagram F). Dette grepet gir en luftighet til<br />
opplevelsen av verkstedbygget, og bidrar til å skape visuelle koblinger mellom etasjer<br />
og forskjellige rom. Dagslys kan bevege seg gjennom bygningen. For eksempel fra<br />
lysåpninger i taket, gjennom felleskjøkken og videre ned til verksted i første etasje.<br />
Støysmitte mellom verkstedene reduseres ved at de ikke ligger vegg i vegg, men er<br />
forskjøvet i forhold til hverandre.<br />
D R I F T<br />
O<br />
G<br />
L<br />
A<br />
G<br />
R<br />
I<br />
N<br />
G<br />
ARBEIDSTUN<br />
A DKOMST<br />
MUSEUM<br />
DIAGRAM B<br />
Besøkende kan bevege seg i en sløyfe gjennon<br />
verkstedene i første etasje, opp til galleriet,<br />
forbi verksteder, kjøkken og ende opp tilbake i<br />
inngangsarealet.<br />
DIAGRAM C<br />
Ansatte har tilgang til verkstedene fra<br />
arbeidstunet.<br />
DIAGRAM D<br />
Driftsområdet er plassert lengst bort fra<br />
publikumsområdet og har en egen inngang for å<br />
frakte materialer fra lager til verkstedet.<br />
DIAGRAM E<br />
Taket fortsetter utover bygningskroppen. Dette<br />
muliggjør utendørs arbeid på regnversdager.<br />
DIAGRAM F<br />
Variasjonen i enkel- og dobbelthøye rom<br />
danner en vekslende rytme. I diagrammet<br />
er dobbelthøye rom vist med grønn og<br />
enkel romhøyde i rødt.<br />
ARBEIDSGLØD
Lys kommer inn i verkstedene gjennom vinduer i taket, fra glassflater i fasaden men også via tilgrensende<br />
rom som har vinduer ut mot verkstedene. Dette gir åpne, lyse og luftige rom med stor fleksibilitet i bruk.<br />
Kjøkkenet i andre etasje er et sentralt møtested for brukerne av bygget, og har sikt til verkstedene slik at man<br />
kan følge med på arbeidet som foregår der.<br />
ARBEIDSGLØD
Plass til carport/uthus<br />
25<br />
Parkering<br />
23<br />
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45<br />
1 099 1 m 2 34<br />
32<br />
29<br />
Mulig inndeling<br />
Undervisningsrom<br />
32<br />
Verksted tekstil<br />
av rommet for kurs mm<br />
60 0 m 2 Lager fm undervisnings<br />
68 5 m 2<br />
6 8 m 2<br />
20<br />
Trapp og heis<br />
Teknisk rom<br />
22 3 m 2<br />
13 1 m 2<br />
Ga leri<br />
53 9 m 2 7<br />
Trapp og he s<br />
Kjøkken<br />
19 3 m 2 56 1 m 2<br />
7<br />
nitær<br />
6 m 2<br />
Bøttekott/lager<br />
12 8 m 2<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22<br />
itt AA<br />
12<br />
Drift utendørs<br />
1 218 6 m 2 21<br />
18<br />
18<br />
20<br />
Lakkrom<br />
Material og verktøylager inne<br />
Tørkerom Malerom<br />
Teknisk rom<br />
15 7 m 2<br />
37 3 m 2 10 1 m 2 20 0 m 2<br />
35 5 m 2<br />
Slipestasjon 3<br />
Elektrisk keramikkovn<br />
maskiner<br />
Bordsag<br />
Ovn (glass)<br />
Firkantstemmer<br />
Inngang besøkende<br />
31<br />
40 5 m 2<br />
Lager<br />
20 0 m 2<br />
Søylebormaskin<br />
Tykkelseshøvel<br />
30cm<br />
Båndsag liten Avretter<br />
30 cm<br />
Dørskap<br />
Båndsag stor<br />
17<br />
Maskinrom<br />
74 7 m 2<br />
7<br />
Garderobe<br />
26 1 m 2<br />
Beslagmonter<br />
Kullesse<br />
Resepsjon<br />
28 8 m 2 5<br />
1 55 kg ST<br />
Adkomstområde<br />
Anyang lufthammer<br />
82 4 m 2<br />
19<br />
Kontor<br />
Sni<br />
13 0 m 2 Inngang ans e<br />
9 0 m Meta lbåndsag<br />
2<br />
Sveisebord<br />
16<br />
28<br />
7<br />
Grovverksted<br />
Formidl ngssonse<br />
Verksted varmearbeid<br />
101 8 m<br />
Toalett<br />
180 1 m 2<br />
18 8 m 2<br />
BTA<br />
702 3 m 2<br />
Uteområde med overbygget tak<br />
40 8 m 2<br />
Støygjerde mot nabo utført<br />
med diagonal trekledning<br />
slik at det minner om en<br />
skigard.<br />
11<br />
Avfallshåndtering<br />
34 7 m 2<br />
13<br />
Lager utendør<br />
100 2 m 2<br />
Kammer for<br />
mating av treflis<br />
Ovn til brenning<br />
av treflis<br />
(ETA Fliskjele)<br />
Overdekket areal til<br />
oppstillingsplass<br />
for traktor, hengere og<br />
lagring av div.driftsmaterial<br />
14<br />
Undervisning utendørs<br />
310 9 m 2<br />
Inngang ansatte<br />
Inngang besøkende<br />
PLANTEGNING 2. ETASJE<br />
1:200<br />
FLEKSIBILITET<br />
Den sentrale gangsonen i første og andre etasje, gir fleksibilitet i forhold til inndeling av<br />
rommene i bygget. Disse kan enkelt endres, gjøres større, deles inn i mindre verksted eller<br />
flyttes til en annen del av bygget. Brukerne kan selv endre rommene ettersom deres behov<br />
endres. AA Selv om rommene skulle byttes eller endres vesentlig vil byggets arkitektur fortsatt<br />
oppleves som uendret. På samme måte som de gamle husene på museumstunet har hatt<br />
forskjellig type funksjon gjennom årene, søker det nye verkstedet å være et hus som kan<br />
tåle tidens tann og legge til rette for en fleksibel bruk.<br />
Skottebenk<br />
Skottebenk<br />
MATERIALVALG OG KONSTRUKSJON<br />
8 m avstand til nabo<br />
Skottebenk<br />
Plass til laftehytte<br />
Bålplass<br />
Byggets konstruksjon og materialer er bestemt med bærekraft og funksjonalitet i tankene.<br />
For verkstedene i første etasje er det planlagt slitesterk betong på gulvet. Som kontrast<br />
til den harde betongflaten har vi vegger og bærekonstruksjon i tre. Dette gir en varme til<br />
rommene, og vil i tillegg bidra til godt inneklima. Verkstedene her er ellers lyse og luftige med<br />
dobbel takhøyde.<br />
Y= -39 919<br />
X= 53 418<br />
Z= 0<br />
Inngang ansatte Inngang til kafe og utstillingshall<br />
Kontor<br />
Eksisterende administrasjonsbygning<br />
Et sperretak med takvinduer plassert tilsynelatende tilfeldig gir taket et livlig og dynamisk<br />
uttrykk. Taket stives av på utsiden ved hjelp av skråavstivere.<br />
På tomta er det kort vei ned til fjell, og et sedumtak vil derfor ha en praktisk funksjon med<br />
tanke på overvannshåndtering. Både trekledning og utvendig bærekonstruksjon i limtre er<br />
rødmalt. Fargen står godt sammen med de malte husene på tunet og annonserer bygget<br />
blant alle trærne i skogen.<br />
6<br />
Administrasjon/kontor<br />
46 1 m 2<br />
Utstillingshall<br />
Vestbyle/kafe<br />
6<br />
Administrasjon/kontor<br />
27 5 m 2<br />
Magasin<br />
Bibliotek<br />
10 nye kontorplasser etableres i administrasjonsbygget hvor det tidligere<br />
var verksted. Resten av bygningen beholdes som den er.<br />
N<br />
n tt BB<br />
114,98<br />
112,48<br />
SNITT AA 1:200<br />
ARBEIDSGLØD
Change language
