Gyldenløve prospekt

+8
+9
sitteelementer i
skråning
trapp
eksisterende betongkai
kan istandsettes med
rekkverk og belyses
10
Eksisterende
vegetasjonsbuffer
åpnes opp i noen
siktlinjer
Sti/
rampe
11
Større trær
stammes
opp og
beskjæres
trinn/
amfi
eksisterende
vegetasjon
tynnes og
skjøttes
eksisiterende
sti
10
fordrøying
av overvann
eksisiterende
sti
1.etg
Ok + 11.85
trinn/
amfi
1.etg
Ok + 11.85
11
+11.60
+12.00?
1.etg.
+12.25
møteplass
lek
25m2
lek
75m2
lek
50m2
"mekke" plass
1.etg.
+12.25
trapp
ballslette
250m2
1.etg
Ok + 11.85
lek
110m2
"klosterhage"
fordrøying av overvann
+11.15
ny trafo
eksisterende
natursteinsmur
1.etg.
+12.25
1.etg.
+12.25
Mulig
plassering av
trafo og
"snarvei"
C:\Users\Therese Hagen\Feste\FS 2020 - 12530 Klosterøya BT 4
og 5\DAK\DWG\BYGGETRINN 4
Rammesøknad BT 4.2 og3_Illustrasjonsplan 1_500.dwg
Klosterøya Vest
GYLDENLØVE
BYGGETRINN 1
BYGGETRINN 2
13
14
Fri
12
15
HC-rampe
FRI
14 sykkelp.
BYGGETRINN 3
BYGG 4.1
18 sykkelp.
nedkjøring til p-kje ler
7 sykkelp.
BYGGETRINN 4
3 sykkelp.
8 sykkelp.
Landskapsarkitektenes
beskrivelse
miljøstasjon
BYGG 4.2
FRI
BYGG 4.3
8 sykkelp.
gateparkering
mulig gateparkering
HC
HC
eksisterende mur
Det opprinnelige landskapet på Klosterøya Vest bærer preg av å være planert til
ei stor flate for å håndtere tømmer til produksjonen. På begge sider av flaten er
det bratte skråninger opp til Klostergata og ned til Hjellevannet. Områdets beliggenhet
med gode solforhold, tett på vannet og sentrumsnært, gjør dette til et
attraktivt sted for boligutbygging, samt som friområde for lokalbefolkningen.
Hovedprinsippet for landskapsgrepet på Klosterøya Vest har vært å legge til
rette for en etappevis utvikling, der begrepet ”Ventende landskap” er sentralt.
Det innebærer at utbyggingen skjer i etapper fra nord mot sør, og at kvalitetene
i eksisterende landskap og vegetasjon beholdes i sin nåværende stand inntil
områdene blir tatt i bruk som boligområde.
mulig gateparkering
BYGGETRINN 5
tegnforklaring:
reguleringsplangrense
grense for byggetrinn 4.2 og 4.3
offentlig gangveg
offentlig kjørebane
torg/møte- plasser
lek/aktivitetsflater
gress
Det er åpnet opp i vegetasjonsfeltet ned mot Hjellevannet, slik at det vil fremstå
som et fint grønt skille mellom bebyggelsen og vannspeilet. Naturlige årstidsvariasjoner
skaper til enhver tid fine rammer rundt utsikten.
FRI
FRI
miljøstasjon
"trenings-stripe"
parqour/treningsapparater
hekk/busker
eksisterende vegetasjonsbelte
trær
benker/møbler
miljøstasjon
yttervegg p-kjeller
flomvei
brannoppstillingsplass 8x12 m
Mellom Hjellevannet og boligene vil det bli flere attraktive oppholds- og aktivitetssoner
som knytter seg mot den offentlige gangvegen. Friområdet mellom byggetrinn
4 og 5 vil på sikt bli opparbeidet som et nytt grøntdrag med større og mindre
beplantning i form av trær, blomster og gress som sammen med gangveger skaper
spennende og varierende forbindelser mellom byggene.
trapp til
Klostergata
FRI
FRI
Indeks
Feste Grenland as
Landskapsarkitekter mnla
Porsgrunn
Tlf: (+47) 35 93 02 10
www.feste.no
Antall
Rev. gjelder
Byggetrinn 4.2 og 4.3
Klosterøya Vest
Filplassering
Tegn.
Målestokk
Dato
Prosjekt nr.
Dato
Filnavn
Tegn. nr.
Sign.

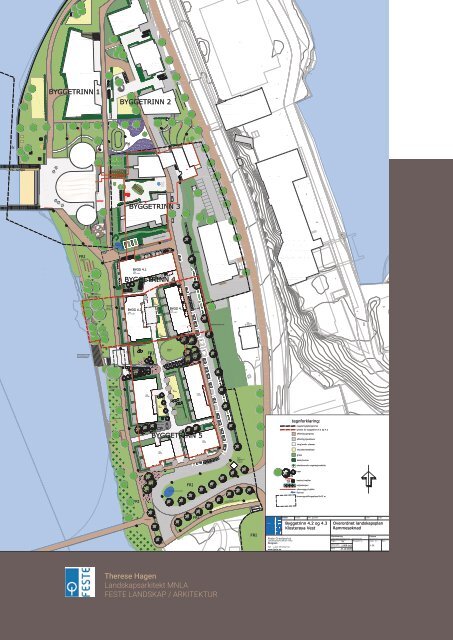

Overordnet landskapsplan
Rammesøknad
TH
1:500 (a1)
27.10.2020
L 01
Rev.
Sentralt i byggetrinn 4 blir det indre gårdsrommet. Her vil beboerne få glede av
felles oppholdssoner, lekeområde, mulighet for bord og benker, lune og mer
beskyttede sitteplasser, vegetasjon, sykkelparkering mm. Leilighetene på bakkeplan
får godt skjermede private uteplasser omkranset av hekker.
Therese Hagen
Landskapsarkitekt MNLA
FESTE LANDSKAP / ARKITEKTUR
Situasjonsplanen er veiledende med hensyn til bevaring av vegetasjonen langs
vannet.
71
