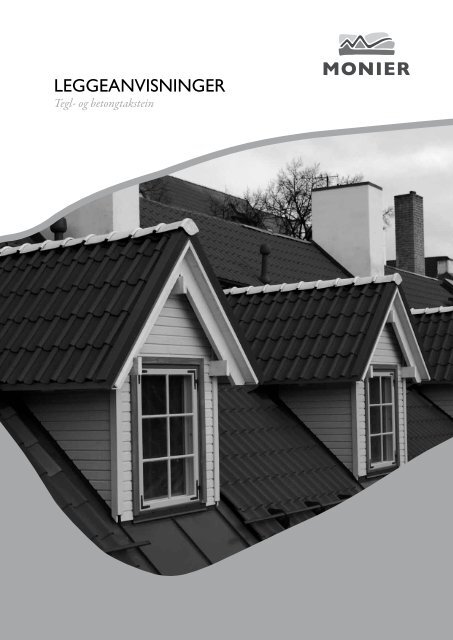

LEggEANvISNINgER<br />
Tegl- <strong>og</strong> <strong>betongtakstein</strong>
INNhOLd<br />
NyTTIg å vITE FøR OppSTART 2<br />
Helse <strong>og</strong> sikkerhet 3<br />
Tråsone 3<br />
Grunnleggende krav 3<br />
Planlegge leveransen 4<br />
Kontroll ved mottak 5<br />
Advarsler 5<br />
KLARgjøRINg 6<br />
Montere gavl 7<br />
Tilpasse undertaket 7<br />
Montere sløyfe & lekter 8<br />
Montere vinkelrennen 11<br />
Tetting 12<br />
Montere fuglelisten 12<br />
Montere sikkerhetsanordninger 12<br />
MONTERE TAKSTEIN 14<br />
Legge takstein 15<br />
Kappe steinen 16<br />
Feste taksteiner 17<br />
Montere møne <strong>og</strong> valm 18<br />
MONTERE ANNET TAKuTSTyR 20<br />
Tetting 21<br />
Feste sikkerhetsanordninger 21<br />
Snøfanger 23<br />
Ventilasjonshetter <strong>og</strong> avtrekksventiler 23<br />
Kontrollskjema 29<br />
1.
NyTTIg å vITE FøR OppSTART<br />
Denne leggeanvisningene er en veiledning ved legging av takstein <strong>og</strong> montering<br />
av tilbehør fra MONIER. Det er egne anvisninger for å legge undertaket. Les<br />
gjennom anvisningene før du begynner å legge takstein <strong>og</strong> montere tilbehør.<br />
2.
Taket er en viktig del av bygningens beskyttelse mot vær <strong>og</strong><br />
vind. Det er derfor viktig at legging av takstein <strong>og</strong> montering<br />
av tilbehør utføres av fagfolk eller personer med tilsvarende<br />
fagmessig erfaring. Disse leggeanvisningene skal anses<br />
som en veiledning til gjeldende bestemmelser, regelverk <strong>og</strong><br />
anbefalinger for byggebransjen basert på de relevante forskriftene<br />
i Plan <strong>og</strong> Bygningsloven <strong>og</strong> regelverket til Statens<br />
Bygningstekniske Etat.<br />
MONIER er ikke ansvarlig for skader som oppstår under<br />
arbeid. MONIER forbeholder seg retten til fortløpende<br />
å oppdatere med henvisning til nye produkter eller andre<br />
betingelser. Faktiske leggeanvisninger finnes på<br />
www.monier.no.<br />
Hvis noe av materialene som brukes, ikke leveres av<br />
MONIER, må du følge leverandørens anvisninger for disse<br />
produktene.<br />
hELSE Og SIKKERhET<br />
Ved arbeid på tak må det alltid tas hensyn til helse <strong>og</strong> sikkerhet.<br />
MONIER vil derfor gjøre deg oppmerksom på<br />
følgende fem områder:<br />
• ansvar<br />
• fallulykker<br />
• kappe takstein<br />
• ergonomi<br />
• miljø<br />
Ansvar<br />
Huseieren er ansvarlig for personsikkerhet ved arbeid på<br />
taket <strong>og</strong> bakken under. Sistnevnte gjelder for eksempel når<br />
det er fare for snøras fra taket.<br />
Fallulykker<br />
Ved arbeid i høyder over 2 meter anbefaler MONIER å<br />
bruke godkjent sikkerhetsutstyr <strong>og</strong> stillas. Sikkerhetsutstyret<br />
må være CE-merket <strong>og</strong> typegodkjent.<br />
Ved bruk av sikkerhetsline er det viktig at alle festene er<br />
sikret.<br />
Kappe takstein<br />
Taksteinene skal kappes på bakken eller stillaset fortrinnsvis<br />
med stasjonært, vannavkjølt kappeutstyr. Pass på at steinstøvet<br />
ikke legger seg på de andre taksteinene, da det er vanskelig<br />
å fjerne. Samle kappet på ett sted. Kapp fra takstein<br />
utgjør ikke miljøfare <strong>og</strong> kan brukes som fyllingsmateriale<br />
eller avhendes på avfallsstasjoner.<br />
Ergonomi<br />
Belastningsskader <strong>og</strong> ryggproblemer er vanlig i byggebransjen.<br />
Tunge løft kan reduseres, <strong>og</strong> ergonomien bedres, hvis<br />
arbeidet på taket planlegges i forkant. MONIER kan tilby<br />
levering på tak dersom det er ønskelig.<br />
Miljø<br />
Ulike paller kan brukes, avhengig av taksteintype. Tomme<br />
paller kan vanligvis returneres til forhandleren eller eventuelt<br />
til MONIER. Forhør deg med forhandleren.<br />
TRåSONE<br />
Flat takstein har en vesentlig mindre bøyestyrke <strong>og</strong> tettefunksjon.<br />
Taksikringsutstyr monteres slik at det ikke<br />
belaster steinens sidefals. Dette medfører større krav til<br />
detaljer <strong>og</strong> håndering. Ved ferdsel på taket, tråkk kun på det<br />
avmerkede område som figuren viser.<br />
Trånsone på Zanda Minster & Turmalin<br />
gRuNNLEggENdE KRAv<br />
Et tak har som funksjon å beskytte de underliggende delene<br />
av bygningen mot at vind, regn <strong>og</strong> snø trenger inn. Faren<br />
for at fukt trenger inn øker ved mye vind <strong>og</strong> regn, ved svak<br />
takhelling <strong>og</strong> i forbindelse med skjøter <strong>og</strong> overganger.<br />
Fallet på taket er avgjørende for hvilken type takstein som<br />
kan brukes. Kontroller at fallet på taket er innenfor området<br />
for hva som er mulig for taksteinen du har valgt å bruke<br />
Se tabellen.<br />
Min. Maks.<br />
KDN 14 75<br />
Turmalin 14 75<br />
Hollander 14 75<br />
Nor<strong>tegl</strong> 14 75<br />
Rubin 14 75<br />
Dan<strong>tegl</strong>¹ 25 45<br />
Minster² 18 75<br />
Rustilkk 15 75<br />
Zanda Protector 15 75<br />
H-pannen behandlet³ 12,5 75<br />
H-pannen ubehandlet³ 12,5 75<br />
Tabell Fall på tak: 1. Dersom det er brukt vanlig vektbærende undertak, for<br />
eksempel D-glass på heltre eller lignende. 2. På forenklet undertak må det brukes<br />
en kvalitet som tilsvarer Divoroll Top RU med limte skjøter. 3. Forenklet undertak<br />
kan brukes fra 15º.<br />
3.
I disse anvisningene er utgangspunktet et tak som er klart<br />
for legging av undertak direkte på taksperrer eller heltre.<br />
Tak med bare taksperrer.<br />
Tak med heltre på taksperrer.<br />
4.<br />
En viktig regel er alltid å skifte lektene <strong>og</strong> undertaket<br />
når det legges nytt tak.<br />
MONIER er ikke ansvarlig dersom disse anbefalingene<br />
ikke følges.<br />
pLANLEggE LEvERANSEN<br />
Når man laster av på bakken, er det viktig at det er god plass<br />
til alle pallene <strong>og</strong> at underlaget er jevnt. Pallene med takstein<br />
må stå på et jevnt underlag, se tegning. MONIER gir<br />
ikke erstatning for skade som oppstår dersom pallene står<br />
på et ujevnt underlag etter levering.<br />
Anbefalinger ved avlessing<br />
Bruk egnet pallegaffel til å løfte pallene opp på taket. Pallene<br />
kan ikke løftes ved hjelp av stropper, siden dette kan<br />
føre til at taksteinen knekker, se tegning.<br />
Anbefalinger for løfting til tak.<br />
Ved levering, inkludert løfting til takhøyde, er det viktig at<br />
underlaget for kranen er stabilt <strong>og</strong> tilgjengelig. Taket må<br />
være klargjort med lekter <strong>og</strong> ellers klart ved levering. Hvis<br />
<strong>betongtakstein</strong> leveres på taket, bør det være to personer<br />
til stede. Hvis det leveres <strong>tegl</strong>takstein eller Minster, bør det<br />
være tre personer til stede.<br />
For å forenkle leggingen bør taksteinene fordeles på taket.<br />
Arbeidet vil da bli enklere, raskere <strong>og</strong> tryggere, se tegning.<br />
Optimal fordeling.
KONTROLL vEd MOTTAK<br />
Utfør alltid en kontroll når du mottar produktene. Da kan<br />
du sjekke at det er levert riktig antall av de ulike produktene,<br />
både spesialstein <strong>og</strong> tilbehør som mønetetting, fuglelister,<br />
festeanordninger, sikkerhetsutstyr <strong>og</strong> ventilasjon.<br />
Skriv ned eventuelle avvik <strong>og</strong> transportskader på fraktbrevet.<br />
Emballerte produkter bør pakkes ut <strong>og</strong> sjekkes innen 7<br />
dager etter levering.<br />
Eventuelle klager skal rettes til forhandleren. Dette må<br />
gjøres før steinen legges på taket ettersom MONIER vanligvis<br />
anser lagt takstein som godkjent <strong>og</strong> uten skade, siden<br />
dette normalt burde vært oppdaget ved mottak. Takstein av<br />
betong <strong>og</strong> <strong>tegl</strong> produseres med referanse til henholdsvis EN<br />
490 <strong>og</strong> EN 1304. Kalkutslag kan forekomme på takstein.<br />
Dette gir et litt lysere utseende, men det forsvinner av seg<br />
selv etter ca. to år. Tiden dette tar avhenger av nedbørsmengden.<br />
Det kan <strong>og</strong>så forekomme små merker på steinene etter<br />
håndtering, f.eks. sementstøv <strong>og</strong> riper. Glasert <strong>tegl</strong>stein kan<br />
ha små sprekker i glasuren på grunn av forskjeller i varmekoeffisienten<br />
mellom <strong>tegl</strong> <strong>og</strong> glasur.<br />
Kalkutslag, riper eller sprekker svekker ikke steinens styrke<br />
<strong>og</strong> er ikke grunnlag for reklamasjon.<br />
Takstein laget av naturlige materialer, for eksempel <strong>tegl</strong>stein<br />
som er brent i ovn eller takstein uten glasur, kan ha variasjon<br />
i fargen. Hvis du ønsker få et best mulig resultat under<br />
legging av taksteinen, <strong>og</strong> unngå et markant fargeskille,<br />
anbefaler MONIER at du blander taksteiner fra flere paller.<br />
På den måten får du et tak med fargespill.<br />
AdvARSLER<br />
Bruk alltid vannavkjølte verktøy <strong>og</strong> støvavtrekk når<br />
du for eksempel kapper <strong>og</strong> borer.<br />
Helse- <strong>og</strong> sikkerhetsinstruksjoner<br />
Mange byggematerialer, som takstein, er et naturmateriale<br />
som inneholder silikakrystaller. Mekanisk<br />
spenning som kutting <strong>og</strong> boring kan utløse<br />
små mengder steinstøv. Hvis du utsetter deg for<br />
steinstøv i lengre perioder, kan det forårsake lungesykdommer<br />
som silikose, samt øke faren for lungekreft.<br />
Ta følgende forholdsregler:<br />
• Bruk P3/FFP3-ansiktsmaske når du kapper<br />
eller borer i taksteinene.<br />
• Taksteinene bør våtbores <strong>og</strong> våtkappes<br />
sammen med støvavtrekk<br />
• Når maskiner brukes til å kappe <strong>og</strong> bore i steiner,<br />
bør det brukes hørselsvern, beskyttelsesbriller<br />
<strong>og</strong> ansiktsmaske.<br />
Hørselsvern<br />
Beskyttelsesbriller<br />
Ansiktsmaske av typen P3/FFP3<br />
5.
Takfotlekte s. 10<br />
KLARgjøRINg<br />
Det er viktig at taket er mest mulig klargjort før legging. Forberedende installasjoner<br />
må monteres før taksteinen kan legges. Denne delen viser hvilke forberedelser<br />
MONIER anbefaler.<br />
6.<br />
Valm s. 10<br />
Gjennomføring s. 12<br />
Undertak s. 7<br />
Mønebord s. 10<br />
Vinkelrenne s. 11<br />
Lekter s. 8<br />
Gavl s. 7<br />
Mansard tak s. 11<br />
Sikkerhetsprodukter s. 12
MONTERE gAvL<br />
Gavlen kan tilpasses på flere måter. Vindski <strong>og</strong> beslag kan<br />
nå monteres for å klargjøre gavlen. Dette kan gjøres på ulike<br />
måter avhengig av valgt metode. Forslag til metoder for å<br />
klargjøre gavlen for ulike gavloverganger vises nedenfor.<br />
Dette er bare forberedende montering. Taksteinen<br />
legges når lektene er lagt.<br />
Gavlstein<br />
Kontroller at takets bredde (B) kan divideres med dimensjonen<br />
på steinen, se tegning <strong>og</strong> tabell under Legge takstein.<br />
Dekkbredden til stein på tak er:<br />
n x Bb N + Tb V + Tb H = B<br />
"n" er antall kolonner med standardstein.<br />
Bb N er byggebredden til en standardstein<br />
Tb H er dekkbredden fra høyre<br />
Tb V er dekkbredden fra venstre<br />
B<br />
Tb V Bb N Bb N Tb H<br />
Takbredde for gavlstein<br />
Hvis bredden må justeres, må det gjøres nå. MONIER foreslår<br />
å utforme gavlen slik:<br />
Gavlstein<br />
Metallbeslag, gavl<br />
Ved bruk av metallbeslag må de ytterste steinene legges<br />
20-30 mm fra vindskien. Tilpass gavlbeslaget nedenfra<br />
<strong>og</strong> opp, <strong>og</strong> legg det når alle taksteinene er lagt. MONIER<br />
foreslår å utforme gavlen slik:<br />
Metallbeslag, gavl.<br />
TILpASSE uNdERTAKET<br />
Undertaket er en viktig del av husets konstruksjon. Det gir<br />
ekstra tetting <strong>og</strong> forhindrer at fukt kommer inn i husets<br />
konstruksjon. Monter undertaket i henhold til egne<br />
instruksjoner. Ettersom undertaket er festet ved hjelp av<br />
sløyfer, er det lurt å lese gjennom delen Feste sløyfer før du<br />
går i gang.<br />
Visse prosedyrer under monteringen av takfot <strong>og</strong> vinkelrenner<br />
må følges før undertaket monteres, <strong>og</strong> disse må derfor<br />
fullføres nå, se delene Montere vinkelrennen <strong>og</strong> Montere<br />
takfot.<br />
7.
MONTERE SLøyFE & LEKTER<br />
Det finnes to typer lekter:<br />
Sløyfer: Legges vertikalt på taket <strong>og</strong> sørger for ventilasjon<br />
mellom undertaket <strong>og</strong> taksteinen. På forenklet undertak<br />
festes sløyfene på sperreverket. På vektbærende undertak<br />
kan sløyfene festes uavhengig av sperreverket, men de bør,<br />
om mulig, festes øverst på taksperrene <strong>og</strong> med en minimum<br />
c/c på 60 cm.<br />
Lekte: Legges horisontalt på taket <strong>og</strong> brukes til å bære <strong>og</strong><br />
feste steinene.<br />
Takfotlekte: Den nederste lekten.<br />
Lektedimensjoner: Målene på lektene avhenger av snølast<br />
<strong>og</strong> c/c på taksperrene Se tabellen.<br />
Forutsetning kald konstruksjon<br />
Teknisk <strong>tegl</strong> 23 mm<br />
Dan<strong>tegl</strong> Danica 30 mm<br />
Forutsetning varm konstruksjon<br />
Takfall �33º 36 mm<br />
Takfall 34º - 39º 30 mm<br />
Takfall �40º 23 mm<br />
Tabell Minimum Sløyfehøyde<br />
Lektedimensjoner<br />
Er det benyttet undertak som ikke er dimensjonertfor personlaster<br />
skal det anvendes en minimumlektedimensjon på:<br />
• 30 mm x 48 mm ved spennvidde på 0,6 m.<br />
• 30 mm x 73 mm ved spennvidde på 0,9 m.<br />
• 36 mm x 73 mm ved spennvidde på 1,2 m.<br />
Selv om man i noen tilfeller kan benytte lekter med mindre<br />
høyde på bærende undertak anbefaler MONIER ikke dette.<br />
Lekteavstand på 400 mm <strong>og</strong> sperreavstand<br />
på c/c 600 mm<br />
Lekteavstand på 400 mm <strong>og</strong> sperreavstand<br />
på c/c 1200 mm<br />
8.<br />
Husk at 30 x 48 mm er min. for personlast ved<br />
undertak som ikke er bærende<br />
Max 600 mm<br />
Lekter: 1.Sløyfe, 2. Lekte, 3. Takfot.<br />
Snølast på Mark kN/m2 Lektedimensjon (mm x mm)<br />
100 mm<br />
Ved takvinkel 15 – 45 °<br />
Ved takvinkel 45 – 60°<br />
< 3,5 23 x 48* 23 x 48*<br />
4,0 30 x 48 23 x 48*<br />
5,0 – 7,0 30 x 48 30 x 48<br />
< 3,0 36 x 73 36 x 73<br />
3,5 36 x 98 / 48 x 48 36 x 73<br />
4,0 - 4,5 36 x 98 36 x 98<br />
5,0 – 7,0 48 x 73 36 x 98<br />
3<br />
Lektedimensjon (mm x mm)<br />
Tabell Lektedimensjoner: Minimum lektedimensjoner for snølast. Tabellen gjelder for maksimal lekteavstand på 400 mm <strong>og</strong> sperreavstand på c/c 600 mm.<br />
1<br />
2
t Lat<br />
LA LA LA LA LA<br />
Beregne optimale mål når lektemålet er fleksibelt.<br />
Fleksible mål<br />
Hvis du velger takstein med et fleksibelt lektemål, kan det<br />
optimale målet for lektene beregnes som følger. Bruk tabellen<br />
Legge takstein <strong>og</strong> følgende "ligning". Se tegning.<br />
Distanse som skal fordeles = A<br />
A = helning (X) – Lat – Lan<br />
Hengelengde på stein = Lat + overlappende del av stein (t)<br />
Antall rader med størst anbefalt dimensjon = B<br />
B = A / størst dimensjon<br />
Komplette rader med fordelt dimensjon = C<br />
C = Rund opp B til nærmeste antall rader<br />
Beregnet mål = LA<br />
LA = A/C<br />
Justeringer er kanskje nødvendig hvis helningen ikke er<br />
tilpasset steinens dimensjon. Hvis det er liten forskjell, kan<br />
avstanden ved takfoten justeres. Hvis forskjellen er for stor,<br />
kan du justere avstanden mellom de to øverste lektene, <strong>og</strong><br />
deretter kappe steinen til den raden.<br />
X<br />
A<br />
Fast mål (Dan<strong>tegl</strong>)<br />
I henhold til tabellen Legge takstein har Dan<strong>tegl</strong> faste<br />
dimensjoner. Den dimensjonale toleransen til disse taksteinene<br />
muliggjør mellomrom på opp til 30 mm i hjørnene<br />
uten at det påvirker takets funksjon.<br />
Lan<br />
Mål deretter avstanden fra underkanten på den nederste<br />
steinen til underkanten på den øverste steinen (x), del på<br />
10, <strong>og</strong> legg til 2 mm for å finne optimal dimensjon (y).<br />
y = x / 10 + 2 mm<br />
10.<br />
X cm<br />
Beregne optimal dimensjon når lektedimensjonen er fast.<br />
Montere sløyfer<br />
Ved forenklet undertak festes sløyfene i taksperrene. På tak<br />
med rupanel eller tilsvarende festes sløyfene med avstand<br />
maks 600mm. Sløyfene festes vekselvis i <strong>og</strong> mellom taksperrene.<br />
Montere takfot<br />
Fest den nederste lekten ved takfot først. Lekten skal være<br />
én taksteintykkelse høyere enn de andre for å oppnå det<br />
samme fallet på den nederste taksteinen som de andre taksteinene.<br />
Dette kan gjøres ved å feste en påforing på lekten,<br />
se tegning.<br />
MONIER anbefaler å feste takfot slik:<br />
1<br />
2 3<br />
4<br />
Feste takfot:1. Takfotbeslag, 2. Takfotlekte, 3. Fuglelist, 4. Sløyfe 5. Undertak.<br />
Plasseringen av den neste lekten avhenger av overhengslengden<br />
på gjeldende takstein, se tabellen Legge takstein.<br />
Plasser lekten i en slik avstand fra takfotlekten at den nederste<br />
taksteinraden henger ut over takfot. Steinen skal ligge så<br />
langt ut at regnvann renner direkte ned i takrennen.<br />
Montere mønet<br />
Fest den øverste lekten på mønet. Plasseringen av topplekten<br />
i forhold til mønebordet avhenger av helningen på<br />
taket. Anbefalt avstand mellom øverste kant på topplekten<br />
<strong>og</strong> midten på mønet finnes i tabellen Legge takstein. Tykkelsen<br />
på mønebordet skal være minst 38 mm.<br />
MONIER anbefaler å feste mønebordet slik:<br />
Feste mønebord.<br />
5
Juster høyden på mønebordet slik at mønesteinen hviler<br />
både på det høyeste punktet på taksteinen <strong>og</strong> mønebordet.<br />
Nor<strong>tegl</strong> kan bruke overgangsstein til den øverste<br />
raden. Topplekten må da være 25 mm høyere enn<br />
de andre.<br />
Montere lektene<br />
Kontroller at beregningene stemmer ved å måle avstanden<br />
fra overkant på topplekten til overkant på den nest nederste<br />
lekten. Del målet for å finne den samme avstanden for alle<br />
lektene. Målet må ligge innenfor de anbefalte verdiene i<br />
tabellen Legge takstein. Fest resten av lektene etter hvert<br />
som de legges ut på stedene der lekter <strong>og</strong> sløyfer møtes.<br />
Montere lekter på mansardtak<br />
Det er viktig at de øverste taksteinene hviler på steinene i<br />
overgangen mellom øvre <strong>og</strong> nedre tak. Fest lektene direkte<br />
på overgangen slik at helningen blir den samme for alle<br />
steinene på den øverste delen av taket. Se tegning.<br />
Montere lekter på mansardtak.<br />
MONTERE vINKELRENNEN<br />
I vinkelrenne benyttes Vinkelrenne underbeslag 2 500.<br />
Undertaket avsluttes ca. 20 mm fra bunnen av beslaget for å<br />
få en god avrenning av eventuelt inntrengt nedbør (se figur<br />
19). Etter at sløyfer <strong>og</strong> lekter er lagt, monteres Vinkelrenne<br />
begynnelse nede ved takrennen. Om nødvendig kappes<br />
denne i nedre kant slik at høyden tilpasses takrennebeslaget.<br />
Vinkelrenne overbeslag 2000 legges videre oppover,<br />
minimum 150 mm overlapp. I øvre kant av vinkelrennen<br />
legges <strong>og</strong> tilpasses Vinkelrenne avslutning. Husk å tette i<br />
overlappene med tetningsmasse.<br />
6<br />
4<br />
5<br />
3<br />
2<br />
Montere vinkelrennen: 1. Vinkelrennebeslag på møne, 2. Vinkelrennebeslag, 3.<br />
Undertak, 4. Vinkelrenne underbeslag, 5. Takbjelke, 6. Vinkelrennebeslag på takfot.<br />
1<br />
11.
TETTINg<br />
Et tak som er tett mot vind <strong>og</strong> regn gir god oppvarming<br />
samtidig som det beskytter konstruksjonen under mot<br />
fuktskader. Derfor er det viktig at alle gjennomføringer,<br />
detaljer <strong>og</strong> overganger, tettes. Bruk tetningsmidler som<br />
Flexiroll, Wakaflex <strong>og</strong> Divoroll til å holde taket tett.<br />
MONIER anbefaler å gjøre det slik:<br />
• Monter fester for gjennomføringer.<br />
• Monter fester for ventilasjon om nødvendig. Nye gjennomføringer<br />
må tilpasses taksteinens endelige plassering.<br />
• Tett undertaket rundt avtrekkskanaler <strong>og</strong> andre gjennomføringer.<br />
• Tett undertaket mot vegger, detaljer, takvinduer <strong>og</strong><br />
skorsteiner.<br />
Monter de ulike produktene i henhold til instruksjonene.<br />
12.<br />
MONTERE FugLELISTEN<br />
Fuglelisten festes på takfotlekten før taksteinen legges.<br />
MONIER anbefaler å feste fuglelisten på følgende måte.<br />
Feste fuglelisten<br />
Fuglelisten festes slik at den heller utover.<br />
Ved bruk av flate takstein bør det brukes en ventilert<br />
fuglelist.<br />
MONTERE SIKKERhETSANORdNINgER<br />
Noen sikkerhetsanordninger, blant annet festeskinner, må<br />
monteres før taksteinen legges. Taktrinn, stigefester, snøfangere<br />
<strong>og</strong> andre sikkerhetsanordninger festes etter at taksteinen<br />
er lagt. Følg instruksjonene for de ulike produktene,<br />
<strong>og</strong> les mer om taksikkerhet i delen Montere annet takutstyr.
Stein Fall Dimensjon Dimensjon Byggebredde Dekningsbredde Lengde på overheng<br />
på møne på standard stein på gavlstein<br />
LA Lan Bb N Tb V / Tb H Lat + t<br />
KDN VH > 14 285 - 302 40 218 333<br />
gavlstein 285 - 302 180 / 218 333<br />
Turmalin 14 - 29 355 - 380 45 240 445<br />
30 - 45 355 - 380 40 240 445<br />
> 45 355 - 380 35 240 445<br />
gavlstein 1/1 355 - 380 174 / 256 445<br />
gavlstein 1/2 355 - 380 54 / 136 445<br />
Hollander > 14 345 - 360 70 225 355<br />
gavlstein 345 - 360 175 / 250 355<br />
Nor<strong>tegl</strong> 14 - 21 320 - 380 55 259 423<br />
22 - 26 320 - 380 45 259 423<br />
27 - 37 320 - 380 35 259 423<br />
38 - 45 320 - 380 30 259 423<br />
gavlstein 335 - 380 185 / 170 423<br />
Rubin 13V 14 - 29 330 - 360 40 224 400<br />
30 - 45 330 - 360 30 224 400<br />
> 45 330 - 360 20 224 400<br />
gavlstein 330 - 360 145 / 165 400<br />
Dan<strong>tegl</strong> GD � 25 325 - 331 40 207 360<br />
Minster 18 - 21 310 25 296 400<br />
22 - 26 310 - 325 25 296 400<br />
27 - 30 310 - 340 25 296 400<br />
>30 310 - 350 25 296 400<br />
gavlstein 1/1 310 - 350 260 / 290 400<br />
gavlstein 1/2 310 - 350 11 / 140 400<br />
Zanda 15 - 23 310 50 300 400<br />
24 - 26 310 - 330 50 300 400<br />
27 - 30 310 - 340 50 300 400<br />
31 - 34 310 - 350 50 300 400<br />
35 - 41 310 - 360 50 300 400<br />
>41 310 - 370 50 300 400<br />
gavlstein 320 - 370 300 260 / 290 400<br />
H-pannan 12,5 - 23 310 50 300 400<br />
24 - 26 310 - 330 50 300 400<br />
27 - 30 310 - 340 50 300 400<br />
31 - 34 310 - 350 50 300 400<br />
35 - 41 310 - 360 50 300 400<br />
>41 310 - 370 50 300 400<br />
gavlstein 320 - 370 300 260 / 290 400<br />
Tabell for legging av takstein<br />
13.
MONTERE TAKSTEIN<br />
Når alt forberedende arbeid er unnagjort, kan taksteinen legges, noen steiner må<br />
kuttes <strong>og</strong> festes. Denne delen handler om ulike elementer som MONIER anbefaler<br />
ved legging av takstein. Tradisjoner <strong>og</strong> lokale varianter kan selvsagt variere.<br />
Valmbegynnelse s. 19<br />
Gavlstein s. 15<br />
14.<br />
Spesialstein s. 15<br />
Takstein s. 15<br />
Valmstein s. 19<br />
Mønetetting s. 18<br />
Mønestein s. 19
LEggE TAKSTEIN<br />
Begynn å legge taksteinen nederst i høyre hjørne. Den<br />
første steinen kan være takstein eller gavlstein, avhengig av<br />
gavlløsningen, se avsnittet Montere gavlen.<br />
Fortsett med å legge resten av taksteinene på nederste rad.<br />
Husk å legge hel steiner. Halve steiner kan brukes i noen tilfeller<br />
for å justere bredden. Steinene kan <strong>og</strong>så sideforskyves<br />
ca. +- 1 mm, avhengig av steintypen. Men pass på at steinen<br />
ikke vipper opp på enden, se tegning.<br />
Feil sideforskyvning av steiner.<br />
Korrekt sideforskyvning av steiner.<br />
Riktig antall steiner for en rad kan <strong>og</strong>så finnes ved å bruke<br />
informasjonen i tabellen Legge takstein, dvs. lengden på<br />
takfot delt på dekkbredden til en standardstein. Ta <strong>og</strong>så<br />
med dekkbredde på eventuelle gavlsteiner.<br />
Når alle steinene er lagt i den nederste raden, må de festes.<br />
Bruk en festemåte som er egnet for den aktuelle steintypen<br />
<strong>og</strong> de rådende værforholdene, se delen Feste taksteiner.<br />
Legg deretter resten av steinen i høyre kolonne. Disse steinene<br />
utgjør gavlenden, se delen Legge gavlen for riktig avstand<br />
for valgt gavlløsning. Mål avstanden til mønet før den siste<br />
steinen legges, se delen Tilpasse mønebordet. Fest steinene.<br />
Pass på at konsollene står rett for a få montert snøfangerrørene.<br />
Neste steinrad legges <strong>og</strong> de steine som kommer over<br />
konsollene må slipes i underkant, slik at steinen ikke blir<br />
liggende å «ri» på konsollene.<br />
Fortsett med å legge steinene i henhold i følgende prinsipp,<br />
se tegning:<br />
• En rad horisontalt<br />
• En rad vertikalt<br />
Fortsett slik til taket er dekket med stein. Fest steinene etter<br />
hvert som de legges. Bruk en rett kant eller en krittsnor for<br />
å lage rette <strong>og</strong> fine rader, med c/c 900 mm. Ved montering<br />
av flat takstein kreves større forsiktighet, se delen Tråsone.<br />
Der det er aktuelt festes sikkerhetsutstyr <strong>og</strong> spesialstein for<br />
avløpsventiler etter hvert som steinene legges, se delen Feste<br />
annet takutstyr.<br />
Avhengig av antall stein pr. bunt <strong>og</strong> steinens byggebredde<br />
kan det være hensiktsmessig å legge flere<br />
kolonner samtidig.<br />
Ved legging av Minster och Turmalin anbefales det<br />
å legge i forband, dvs annenhver rad begynner/slutter<br />
med halvstein.<br />
Prinsipp for legging av takstein: 1. Legg den første raden, 2. Legg de to første kolonnene, 3. Legg vekslende horisontalt, 4. Legg vekslende vertikalt.<br />
3<br />
4<br />
1<br />
2<br />
15.
KAppE STEINEN<br />
Steinene må skråskjæres ved valmmønet <strong>og</strong> vinkelrennen.<br />
Legg steinene ut på bakken, merk opp en rett linje, <strong>og</strong> kapp.<br />
Det er viktig å følge sikkerhetsforskriftene, se delen Helse <strong>og</strong><br />
sikkerhet.<br />
For å unngå unødvendig små biter brukes halve steiner i<br />
samsvar med følgende prinsipp.<br />
• Legg så mange hele steiner som mulig uten at de overlapper<br />
vinkelrennen eller valmmønet, se tegning.<br />
• Forskyv kappelinjen til den samme vinkelen, slik at<br />
steinen ikke blir mindre enn halv, se tegning<br />
16.<br />
• Legg halve steiner der det er nødvendig for å justere<br />
kappelinjen til et optimalt punkt. Merk kappelinjen, <strong>og</strong><br />
kapp steinene, se tegning.<br />
• De kappede steinene forskyves til vinkelrennen når<br />
resten av steinene er lagt, se tegning.<br />
1<br />
2<br />
3<br />
4<br />
1<br />
2<br />
3<br />
4<br />
Glaserte takstein kan være følsomme for slag. Bruk<br />
bengalakk på skader <strong>og</strong> synlig skråskårne kanter.
FESTE TAKSTEINER<br />
Steinene må festet slik at de sitter på plass. Taket vil tåle<br />
været bedre <strong>og</strong> bli lettere å gå på hvis steinen festes godt,<br />
samt at det kan være et forsikringskrav ved stormskader.<br />
Hva som kreves av festemetoden, avhenger av ulike faktorer<br />
som vindstyrke, vindretning, top<strong>og</strong>rafi, undertak, takhelning<br />
osv.<br />
Festeanordningene må overholde kravene for materialer<br />
<strong>og</strong> dimensjoner. MONIERs festeanordninger er i samsvar<br />
med disse kravene <strong>og</strong> er tilpasset de ulike steinprofilene.<br />
Minstekrav for festing er som følger:<br />
• En lengde på10 % av den horisontale dimensjonen på<br />
taket skal festes på gavlenden, se tegning.<br />
• En lengde på 20 % av lengden på helningen må festes<br />
på møne <strong>og</strong> takfot, se tegning.<br />
• Prinsippene ovenfor gjelder <strong>og</strong>så rundt gjennomføringer<br />
<strong>og</strong> lignende.<br />
• All kappet stein må festes.<br />
• Alle spesialsteiner, som mønestein, må festes.<br />
• Gjenstående steiner må festes med referanse til gjeldende<br />
vindsone, se tabell.<br />
Vindlast Takvinkel Ved bruk av bærende Inne på tak Ved bruk av forenklet Inne på tak<br />
0,1xL<br />
undertak Randsone Randsone<br />
501 (28,3 m/s) 15°- 35° I hver annen stein Ingen I hver annen stein Ingen<br />
36°- 45° I hver annen stein Ingen I hver annen stein Ingen<br />
> 45° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
800 (35,8 m/s) 15°- 17° I hver annen stein Ingen I hver stein I hver annen stein<br />
18°- 35° I hver annen stein Ingen I hver annen stein I hver annen stein<br />
36°– 44° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
> 45° I hver stein I hver annen stein I hver stein I hver stein<br />
1100 (42,0 m/s) 15°- 17° I hver annen stein Ingen I hver stein I hver annen stein<br />
18°– 45° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
> 45° I hver stein I hver annen stein I hver stein I hver stein<br />
1400 (47,3 m/s) 15°- 17° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
18°- 35° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
36°- 45° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
� 45° I hver stein I hver annen stein I hver stein I hver stein<br />
1565 (50,0 m/s) 15°- 17° I hver stein I hver annen stein I hver stein I hver annen stein<br />
18°- 30° I hver annen stein I hver annen stein I hver stein I hver annen stein<br />
> 31° I hver stein I hver annen stein I hver stein I hver stein<br />
Tabell for vindlast <strong>og</strong> innfestning av takstein med stormklips<br />
Feste taksteinen.<br />
L<br />
0,1xL<br />
0,2xB<br />
0,2xB<br />
Vindlaster<br />
Norsk standard 3491-4 som omhandler vindlaster gir detaljert<br />
beskrivelse av hvordan man kan beregne de aktuelle<br />
vindlastene. Standarden har <strong>og</strong>så en forenklet metode i<br />
Tillegg E. Denne forenklede metoden anbefaler vi benyttes<br />
i beregningen av vindlast. Tabellen nedenfor gir et tilnæmet<br />
behov for innfestning av taksteinerne. Denne tabellen må<br />
ikke benyttes som beregningsgrunnlag, men kun som et<br />
anslag på omfanget av innfeste.<br />
B<br />
17.
Feste med krok<br />
Én måte å feste steinene på, er å bruke taksteinkrok.<br />
Feste med en krok som festes under steinen.<br />
Hvis det er mulig å velge mellom ulike løsninger, anbefaler<br />
MONIER kroker som festes på siden av steinen, se tegning.<br />
Feste med klips<br />
Hvis du bruker klips, må de festes i steinens overkant <strong>og</strong><br />
i lekten. Klips kan brukes til å feste flere steiner samtidig.<br />
Det finnes ulike typer klips, men festemåten er den samme,<br />
se tegning.<br />
Feste med klips.<br />
18.<br />
Feste med skrue eller spiker<br />
Hvis det brukes spiker eller skruer, må de festes gjennom<br />
steinen <strong>og</strong> inn i lekten. Se tegning.<br />
Feste møne- <strong>og</strong> valmstein med skruer eller spiker.<br />
Kun anbefalte skruer eller riflet spiker skal brukes.<br />
MONTERE MøNE Og vALM<br />
Møne <strong>og</strong> valm festes etter at alle steinene er lagt. Tett, legg<br />
steinene, <strong>og</strong> fest. Sørg for at bordene for møne <strong>og</strong> valm<br />
festes riktig før steinene legges ut, se delen Feste mønebord.<br />
Tette møne <strong>og</strong> valm<br />
Møne <strong>og</strong> valm tettes for å gi ventilasjon samtidig som<br />
mønet holdes tett. MONIER anbefaler følgende system:<br />
Figaroll <strong>og</strong> Metalroll<br />
Figaroll <strong>og</strong> Metalroll er universelle produkter til tetting<br />
av møne <strong>og</strong> valm. De er lette å forme <strong>og</strong> har særdeles god<br />
ventilasjonsegenskaper samtidig som de tetter. MONIER<br />
anbefaler Metalroll for <strong>tegl</strong>stein <strong>og</strong> under Minster mønestein,<br />
forøvrig Figaroll eller Metalroll for betongstein.<br />
Produktet bør festes mellom bordet <strong>og</strong> steinen slik instruksjonene<br />
viser. Se tegning.<br />
Mønetetting med Figaroll <strong>og</strong> Metaroll.
Feste møne <strong>og</strong> valm<br />
Alle steinene må være festet når møne <strong>og</strong> valm skal fullføres.<br />
Festemetoden avhenger av valgt stein, se produktinformasjonen<br />
for den aktuelle steinen. Festemetodene er klips,<br />
skruer eller spiker, se tegning.<br />
Feste møne- <strong>og</strong> valmstein med skruer eller spiker.<br />
Feste møne- <strong>og</strong> valmstein med klips.<br />
Legge møne- <strong>og</strong> valmstein<br />
Mønesteinen må legges først på tak med både møne<br />
<strong>og</strong> valm.<br />
Legg den første mønesteinen på den siden av taket som<br />
er minst utsatt for vind Bruk festemåten som er egnet for<br />
taksteinen <strong>og</strong> de rådende forholdene, se delen Feste møne<br />
<strong>og</strong> valm. Fortsett å legge <strong>og</strong> feste taksteinene. Kapp steinen<br />
dersom hele steinen ikke passer.<br />
Når du legger ufalset <strong>og</strong> konet steiner, bør de kappes<br />
på den smaleste enden.<br />
Valmmønestein legges nedenfra <strong>og</strong> opp, hvor den første<br />
steinen er en endestein. Fortsett å legge valmmønesteinene<br />
etter samme prinsipp som for mønestein.<br />
Avslutt med å legge valmtetning der valm <strong>og</strong> møne møtes.<br />
Skråskjære<br />
Steinen på valmtak må skråskjæres. Les mer om du kapper<br />
takstein under delen Kappe takstein. Kappede steiner på<br />
valmtak må legges nær bordet slik at mønesteinen på valmen<br />
dekker minst 10 mm.<br />
Minster<br />
Minster mønestein krever ekstra tetting, mønesteinen<br />
monteres kant mot kant uten overlapp <strong>og</strong> limes med tettemasse<br />
for tak.<br />
19.
MONTERE ANNET TAKuTSTyR<br />
Når taksteinen er lagt, er tiden inne for å feste annet takutstyr, som sikkerhetsutstyr,<br />
hetter, tetningslister osv. Noen produkter er allerede festet før eller samtidig<br />
som taksteinen legges <strong>og</strong> skal ferdigstilles nå, mens andre produkter skal monteres<br />
nå. Denne delen tar for seg produktene som MONIER anbefaler til tak.<br />
Snøfanger s. 23<br />
20.<br />
Ventilasjonshetter s. 23<br />
Tetting s. 21<br />
Sikkerhetsprodukter s. 21-22
TETTINg<br />
Overgangene mellom takoverflater som skorstein <strong>og</strong> fremspringende<br />
vegger <strong>og</strong> overganger mellom øvre <strong>og</strong> nedre tak<br />
må tettes. Metallplater brukes vanligvis til dette formålet.<br />
MONIER anbefaler WAKAFLEX, se tegning. WAKA-<br />
FLEX er et elastisk materiale som enkelt kan formes etter<br />
overflaten, <strong>og</strong> som enkelt kan klippes til med saks.<br />
Skorsteinovergangen tettes med MONIERs beslagpakke<br />
for skorstein som består av WAKAFLEX <strong>og</strong> andre metallbeslag,<br />
se tegning.<br />
Tette skorsteinen med WAKAFLEX.<br />
Tetting til vegg med WAKAFLEX.<br />
FESTE SIKKERhETSANORdNINgER<br />
For å gjøre taket trygt for ferdsel anbefaler MONIER at<br />
det brukes sikkerhetsutstyr som er egnet for den aktuelle<br />
takstrukturen <strong>og</strong> andre forhold, <strong>og</strong> at dette utstyret festes i<br />
henhold til nasjonalt regelverk.<br />
Taktrinn<br />
Taktrinn gir sikker tilgang til skorsteinen. Start monteringen<br />
på nederste steinrad <strong>og</strong> monter alltid innfestingsskinne<br />
på øverste trinn, se tegning. Følg festeanvisningene for de<br />
ulike produktene.<br />
Feste taktrinn<br />
Takbrygge<br />
For at man trygt <strong>og</strong> enkelt skal kunne bevege seg rundt på taket,<br />
for eksempel mellom takstiger <strong>og</strong> skorstein, bør det monteres en<br />
takbrygge på taket. Festene for takbryggen monteres samtidig<br />
som taksteinen legges, <strong>og</strong> festes til en festeskinne, se tegning. Følg<br />
festeanvisningene for de ulike produktene.<br />
Feste takbryggen<br />
21.
Gjelder for takvinkler fra 12,5–45° montert mellom møøne <strong>og</strong> pipe. Tabellen tar ikke hensyn til avstand mellom møne <strong>og</strong> pipe.<br />
Arbeidsplattform 12,5–22° 22–27° 27–34 ° 34 –37 ° 37 –45 ° Merknad<br />
Feieplatå 820 0,80–1,20 0,80–1,20 0,80–1,20 0,80–1,20 0,80–1,20 Anbefales<br />
Feieplatå 820 1,20–1,45 1,20–1,45 1,20–1,45 1,20–1,45 1,20–1,45 Påbudt<br />
Feieplatå 820 + Pipetrinn for Feieplatå¹ 1,45–1,70 1,45–1,70 1,45–1,70 1,45–1,70 1,45–1,70 Påbudt<br />
Pipeplattform mini 1,40–1,70 1,40–1,85 1,40–2,05 1,45–2,05 1,60–2,05 Påbudt<br />
Pipeplattform mini + Pipetrinn for Pipeplattform¹ 1,70–1,95 1,85–2,10 2,05–2,30 2,05–2,30 2,05–2,30 Påbudt<br />
Pipeplattform 1,90–1,90 1,90–2,20 1,90–2,40 2,00–2,70 2,15–2,80 Påbudt<br />
Pipeplattform + Pipetrinn for Pipeplattform¹ 1,90–2,15 2,20–2,45 2,40–2,65 2,70–2,95 2,80–3,05 Påbudt<br />
Tabell Pipehøyde i meter, nødvendig arbeidsplattform 1. Monteres/kobles sammen. Se forøvrig vedlagt monteringsanvisning.<br />
Skorsteinplattform<br />
En skorsteinplattform festes slik at man kan utføre arbeid<br />
rundt pipen på en enkel <strong>og</strong> trygg måte. Plattformen festes<br />
til både pipen <strong>og</strong> en innfestningskinne i taket, se tegning.<br />
Følg festeanvisningene for de ulike produktene.<br />
Feste skorsteinplattformen<br />
Stigesikring<br />
Stigesikring monteres slik at en separat stige kan hvile trygt<br />
mot taket. Festene monteres i takrennen <strong>og</strong> plasseres i forbindelse<br />
med takstigen, se tegning. Følg festeanvisningene<br />
for de ulike produktene.<br />
Montere stigesikring<br />
22.<br />
Feste for sikkerhetsline<br />
Ved arbeid på tak skal det brukes sikkerhetsline. Festene<br />
til disse kan være egne sikkerhetslinefester. Disse monteres<br />
samtidig som taksteinen legges <strong>og</strong> festes i taket med innfestningsskinne,<br />
se tegning. Følg festeanvisningene for de ulike<br />
produktene.<br />
Montere feste for sikkerhetsline
SNøFANgER<br />
Det må monteres en snøfanger for å hindre at snø raser fra<br />
taket. Festepunktene for snøfangeren monteres samtidig<br />
som taksteinen legges, <strong>og</strong> den festes til et infestningsbord,<br />
se tegning. Følg festeanvisningene for de ulike produktene.<br />
Feste snøfanger<br />
Husk at huseier er ansvarlig for personskade som<br />
skyldes at det raser snø fra taket.<br />
vENTILASjONShETTER Og SOILuTLuFTNINg<br />
Monter ventilasjonshetter <strong>og</strong> soilutluftning etter at taksteinen<br />
er lagt. Det finnes ulike produkter til dette, men festemåten<br />
er den samme, se tegning. Følg instruksjonene for de<br />
ulike produktene.<br />
Snøfangeren skal festes over ventilasjonshetten<br />
dersom den er mer enn 1,5 m fra mønet.<br />
Festet ventilasjonshette<br />
23.
KONSOLLAVSTAND VED BRUK UBEHANDLEDE OG MALTE BETONG TAKSTEINS OVERFLATER, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
24.<br />
Karakteristisk snølast på mark<br />
S0=1,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=2,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=2,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
14 < � 28° (cm) 105 95 90 85 90 80 75 70 80 75 65 60<br />
28 < � 45° (cm) 100 90 85 80 85 75 70 65 75 70 60 60<br />
Karakteristisk snølast på mark<br />
S0=5,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=5,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=6,0 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 3,5 4,0 4,5 5,0<br />
Takvinkel<br />
14 < � 28° (cm) 55 50 45 45 55 50 45 40 60 55 55 50<br />
28 < � 45° (cm) 50 50 45 40 50 45 40 40 55 55 50 50<br />
KONSOLLAVSTAND VED BRUK AV ZANDA RUSTIKK OVERFLATER, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
Karakteristisk snølast på mark<br />
S0=1,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=2,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=2,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
35 < � 45° (cm) 120 120 120 120 120 120 120 120 120 120 120 120<br />
Karakteristisk snølast på mark<br />
S0=5,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=5,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=6,0 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
35 < � 45° (cm) 120 105 90 90 105 90 90 75 90 90 75 75<br />
KONSOLLAVSTAND VED BRUK AV ZANDA MINSTER KVARTS OVERFLATE, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
Karakteristisk snølast på mark<br />
S 0 =1,5 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =2,0 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =2,5 kN/m 2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
28 < � 34° (cm) 120 120 120 120 120 120 120 120 120 120 120 120<br />
34 < � 45° (cm) 120 120 120 120 120 120 120 120 120 120 110 105<br />
Karakteristisk snølast på mark<br />
S 0 =5,0 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =5,5 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =6,0 kN/m 2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 3,5 4,0 4,5 5,0<br />
Takvinkel<br />
28 < � 34° (cm) 105 95 90 85 100 95 85 80 100 90 85 75<br />
34 < � 45° (cm) 95 85 80 75 90 80 75 70 85 80 70 65<br />
Tabell Snølast
KONSOLLAVSTAND VED BRUK UBEHANDLEDE OG MALTE BETONG TAKSTEINS OVERFLATER, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
Karakteristisk snølast på mark<br />
S 0 =3,0 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =3,5 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =4,0 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =4,5 kN/m 2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
14 < � 28° (cm) 75 65 60 55 65 60 55 50 60 55 50 50 60 55 50 45<br />
28 < � 45° (cm) 70 60 55 55 65 55 55 50 60 55 50 45 55 50 45 45<br />
Karakteristisk snølast på mark<br />
S 0 =6,5 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =7,0 kN/m 2<br />
Karakteristisk snølast på mark<br />
S 0 =7,5 kN/m 2<br />
Taklengde (m) 3,5 4,0 4,5 5,0 3,0 3,5 4,0 4,5 3,0 3,5 4,0 4,5<br />
Takvinkel<br />
14 < � 28° (cm) 60 55 50 50 60 55 45 40 55 50 45 40<br />
28 < � 45° (cm) 55 50 50 45 55 50 40 35 50 45 35 35<br />
KONSOLLAVSTAND VED BRUK AV ZANDA RUSTIKK OVERFLATER, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
Karakteristisk snølast på mark<br />
S0=3,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=3,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=4,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=4,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
35 < � 45° (cm) 120 120 105 105 120 120 105 105 120 105 105 90 120 105 90 90<br />
Karakteristisk snølast på mark<br />
S0=6,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=7,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=7,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
35 < � 45° (cm) 90 90 75 75 90 75 75 75 90 75 75 60<br />
KONSOLLAVSTAND VED BRUK AV ZANDA MINSTER KVARTS OVERFLATE, KORRIGERT FOR NEDBØYNING AV SNØFANGERRØR.<br />
Karakteristisk snølast på mark<br />
S0=3,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=3,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=4,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=4,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
28 < � 34° (cm) 120 115 110 105 120 115 110 110 120 110 100 95 110 100 95 90<br />
34 < � 45° (cm) 110 105 105 95 110 100 95 90 105 95 90 80 105 90 85 75<br />
Karakteristisk snølast på mark<br />
S0=6,5 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=7,0 kN/m2<br />
Karakteristisk snølast på mark<br />
S0=7,5 kN/m2<br />
Taklengde (m) 5 6 7 8 5 6 7 8 5 6 7 8<br />
Takvinkel<br />
28 < � 34° (cm) 95 85 80 75 90 80 75 75 90 80 75 70<br />
34 < � 45° (cm) 80 75 70 65 80 70 65 60 75 70 65 60<br />
25.
26.
27.
28.
KONTROLLSKjEMA<br />
Takoverflate Ja<br />
Er undertakets kvalitet godkjent? ☐<br />
Er sløyfe <strong>og</strong> lektedimensjoner korrekt? ☐<br />
Er sløyfer <strong>og</strong> lekter riktig montert ☐<br />
Er steinen korrekt montert? ☐<br />
Er kutting av stein korrekt utført? ☐<br />
Er stein tilpasset ved taksikring? ☐<br />
Innfesting<br />
Er krav til innfeste av steinen fulgt etter MONIER´s anbefaling? ☐<br />
Er krav til innfeste av mönestein fulgt etter MONIER´s anbefaling? ☐<br />
Er skråkappet stein i vinkelrenne <strong>og</strong> ved valm festet? ☐<br />
Tetting<br />
Er tetting ved møne/valm korrekt montert? ☐<br />
Er vinkelrenne korrekt montert? ☐<br />
Er fuglelisten korrekt montert? ☐<br />
Er tetting av gjennomføringer kontrollert? ☐<br />
Ventilasjon<br />
Er anbefalt sløyfedimensjon benyttet? ☐<br />
Er ventilasjonshetter montert etter gjeldende anvisninger? ☐<br />
Er detaljer for utluftning <strong>og</strong> tetting ved møne <strong>og</strong> raft fulgt? ☐<br />
Sikkerhet<br />
Er kravet till takstige <strong>og</strong> arbeidsplattform oppfylt? ☐<br />
Er det montert innfestningspakke? ☐<br />
Er krok for sikringsline montert? ☐<br />
Er krav till montering av snöfangere fulgt? ☐<br />
Er disse sikkerhetsprodukter montert etter gjeldende anbefalinger? ☐<br />
Underskrift: ___________________________________________________________________________________<br />
Navnforklaring: ________________________________________________________________________________<br />
Selskap: ______________________________________________________________________________________<br />
Sted: _________________________________________________________________________________________<br />
Dato: ________________________________________________________________________________________<br />
29.
MONIER AS ~ Eternitveien 10 ~ 3470 Slemmestad<br />
Tlf: 66 79 97 00 ~ Tlf. kundservice: 810 30 600 ~ Faks: 66 79 97 08 ~ e-post: tak@monier.com ~ www.monier.no110328_01NO
