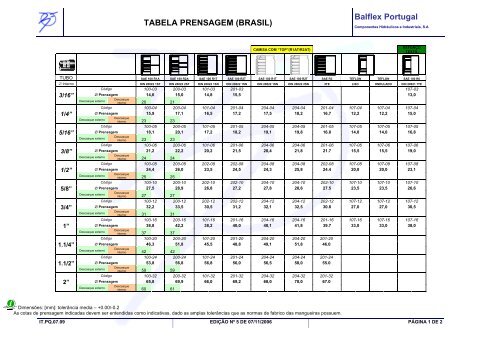

<strong>TABELA</strong> <strong>PRENSAGEM</strong> (<strong>BRASIL</strong>)<br />
CAMISA COM “TOP”(R1AT/R2AT)<br />
<strong>Balflex</strong> <strong>Portugal</strong><br />
Componentes Hidráulicos e Industriais, S.A<br />
TUBO SAE 100 R1A SAE 100 R2A SAE 100 R1T SAE 100 R2T SAE 100 R1T SAE 100 R2T SAE R3 TEFLON TEFLON SAE 100 R6<br />
∅ Interno DIN 20022 1ST DIN 20022 2ST DIN 20022 1SN DIN 20022 1SN DIN 20022 1SN DIN 20022 2SN 3TE LISO ONDULADO DIN 20021 1TE<br />
Código 100-03 200-03 101-03 201-03 107-03<br />
3/16” ∅ Prensagem 14,6 15,0 14,8 15,5 13,0<br />
Descasque externo<br />
Descasque<br />
interno 20 21<br />
Código 100-04 200-04 101-04 201-04 204-04 204-04 201-04 107-04 107-04 107-04<br />
1/4”<br />
∅ Prensagem 15,9 17,1 16,5 17,2 17,5 18,2 16,7 12,2 12,2 15,0<br />
Descasque externo<br />
Descasque<br />
interno 23 23<br />
Código 100-05 200-05 101-05 201-05 204-05 204-05 201-05 107-05 107-05 107-05<br />
∅ Prensagem 18,1 20,1 17,2 18,2 19,1 19,8 16.8 14,0 14,0 16,8<br />
5/16”<br />
Descasque externo<br />
Descasque<br />
interno 23 23<br />
Código 100-06 200-06 101-06 201-06 204-06 204-06 201-06 107-06 107-06 107-06<br />
3/8”<br />
∅ Prensagem 21,2 22,2 20,2 21,5 20,4 21,8 21.7 15,5 15,5 19,0<br />
Descasque externo<br />
Descasque<br />
interno 24 24<br />
Código 100-08 200-08 202-08 202-08 204-08 204-08 202-08 107-08 107-08 107-08<br />
1/2”<br />
∅ Prensagem 24,4 26,0 23,5 24,5 24,3 25,8 24.4 20,0 20,0 23,1<br />
Descasque externo<br />
Descasque<br />
interno 25 25<br />
Código 100-10 200-10 202-10 202-10 204-10 204-10 202-10 107-10 107-10 107-10<br />
5/8”<br />
∅ Prensagem 27,5 28,9 26,8 27,2 27,8 28,6 27.5 23,5 23,5 26,6<br />
Descasque externo<br />
Descasque<br />
interno 27 27<br />
Código 100-12 200-12 202-12 202-12 204-12 204-12 202-12 107-12 107-12 107-12<br />
3/4”<br />
∅ Prensagem 32,2 33,5 30,5 31,2 32,1 32,5 30.8 27,0 27,0 30,5<br />
Descasque externo<br />
Descasque<br />
interno 31 31<br />
Código 100-16 200-16 101-16 201-16 204-16 204-16 201-16 107-16 107-16 107-16<br />
1”<br />
∅ Prensagem 38,8 42,2 38,2 40,0 40,1 41,8 39.7 33,0 33,0 38,0<br />
Descasque externo<br />
Descasque<br />
interno 37 37<br />
Código 100-20 200-20 101-20 201-20 204-20 204-20 201-20<br />
∅ Prensagem 46,3 51,8 45,5 48,8 49,1 51,8 46.0<br />
1.1/4”<br />
Descasque externo<br />
Descasque<br />
interno 42 42<br />
Código 100-24 200-24 101-24 201-24 204-24 204-24 201-24<br />
∅ Prensagem 53,8 56,8 56,8 56,0 56,5 58,0 55.0<br />
1.1/2”<br />
Descasque externo<br />
Descasque<br />
interno 59 59<br />
Código 100-32 200-32 101-32 201-32 204-32 204-32 201-32<br />
2”<br />
∅ Prensagem 65,8 69,9 66,0 69,2 68,0 70,0 67.0<br />
Descasque externo<br />
Descasque<br />
interno 60 61<br />
Dimensões: [mm]: tolerância media – +0.00/-0.2<br />
As cotas de prensagem indicadas devem ser entendidas como indicativas, dado as amplas tolerâncias que as normas de fabrico das mangueiras possuem.<br />
IT.PQ.07.09 EDIÇÃO Nº 5 DE 07/11/2006 PÁGINA 1 DE 2<br />
REFORÇO<br />
TEXTIL
<strong>TABELA</strong> <strong>PRENSAGEM</strong> (<strong>BRASIL</strong>)<br />
<strong>Balflex</strong> <strong>Portugal</strong><br />
WATERBLAST SAE R12 - CAT XT-3 MULTIESPIRAL INTERLOCK<br />
1000 bar<br />
TUBO MTKH<br />
SAE 100 R12 SAE 100 R12<br />
SAE 100 R9R SAE 100 R9R<br />
∅ Interno<br />
Código<br />
CNG**<br />
DIN 20023 4SP DIN 20023 4SP<br />
3/16”<br />
1/4”<br />
5/16”<br />
3/8”<br />
1/2”<br />
5/8”<br />
3/4”<br />
1”<br />
1.1/4”<br />
1.1/2”<br />
2”<br />
∅ Prensagem<br />
Descasque externo Descasque interno<br />
Código 108-04 (400-04) 400-04<br />
∅ Prensagem 17,5** 18,4<br />
Descasque externo Descasque interno 22<br />
Código<br />
∅ Prensagem<br />
Descasque externo Descasque interno<br />
Código 200-06 200-06 400-06<br />
∅ Prensagem 23,0 23,0 23,0<br />
Descasque externo Descasque interno 36 36 24<br />
Código 410-08 200-08 400-08 200-08 400-08<br />
∅ Prensagem 28,5 26,2 25,4 26,2 25,4<br />
Descasque externo Descasque interno 38 38 25<br />
Código 200-10 400-10 200-10 400-10<br />
Componentes Hidráulicos e Industriais, S.A<br />
DIN 20023 4SH DIN 20023 4SH SAE 100 R13 SAE 100 R15<br />
∅ Prensagem 29,2 30,1 31.2 31,8<br />
Descasque externo Descasque interno 42 27<br />
Código 410-12 200-12 400-12 200-12 400-12 400-12 405-12 405-12 405-12<br />
∅ Prensagem 38,4 34,4 35,1 35,0 36,0 35,4 33,8 33,5 33,2<br />
Descasque externo Descasque interno 46 52 15 46 31 52 15 52 15 52 15 52 15<br />
Código 200-16 400-16 200-16 400-16 400-16 405-16 405-16 405-16<br />
∅ Prensagem 42,2 42,6 43,0 43,1 43,0 41,3 41,0 41,0<br />
Descasque externo Descasque interno 62 65 17 62 48 65 17 65 17 65 17 65 17<br />
Código 403-20 400-20 403-20 405-20 406-20 406-20<br />
∅ Prensagem 50,4 51,8 48,4 50,2 53,5 53,5<br />
Descasque externo Descasque interno 74 21,5 53 74 21,5 74 21,5 74 21,5 74 21,5<br />
Código 403-24 400-24 403-24 405-24 406-24 406-24<br />
∅ Prensagem 56,6 60,0 56,2 57,0 60,2 60,2<br />
Descasque externo Descasque interno 81 22 61 81 22 81 22 81 22 81 22<br />
Código 403-32 400-32 403-32 405-32 406-32 406-32<br />
∅ Prensagem 69,8 73,0 69,8 72,0 78,0 N/A<br />
Descasque externo Descasque interno 85 29 64 85 29 85 29 85 29<br />
Dimensões: [mm]: tolerância media – +0.00/-0.2<br />
As cotas de prensagem indicadas devem ser entendidas como indicativas, dado as amplas tolerâncias que as normas de fabrico das mangueiras possuem.<br />
IT.PQ.07.09 EDIÇÃO Nº 5 DE 07/11/2006 PÁGINA 2 DE 2
