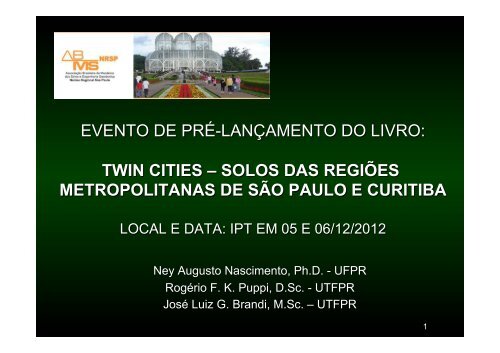

EVENTO DE PRÉ-LANÇAMENTO DO LIVRO:
TWIN CITIES – SOLOS DAS REGIÕES
METROPOLITANAS DE SÃO PAULO E CURITIBA
LOCAL E DATA: IPT EM 05 E 06/12/2012
Ney Augusto Nascimento, Ph.D. - UFPR
Rogério F. K. Puppi, D.Sc. - UTFPR
José Luiz G. Brandi, M.Sc. – UTFPR
1

FUNDAÇÕES RASAS EM CURITIBA
APRESENTAÇÃO
Ney Augusto Nascimento
2

FUNDAÇÕES RASAS - CURITIBA
Fundação superficial (rasa ou direta) – elemento
de fundação em que a carga é transmitida ao
terreno pelas tensões distribuídas sob a base da
fundação, e a profundidade de assentamento em
relação ao terreno adjacente à fundação é inferior a
duas vezes a menor dimensão da fundação (NBR
6122/2010).
3

FUNDAÇÕES RASAS - CURITIBA
Elementos: sapatas (concreto armado); blocos (concreto
simples); radiers.
Características: em geral são elementos de fundação de
execução mais fácil, se comparados a outros elementos de
fundação profunda (estacas, tubulões), podendo viabilizar a
sua materialização nas obras com o próprio pessoal da
empreiteira. Demandam, porém, um projeto normalmente
mais cuidadoso, baseado nos levantamentos do perfil
geotécnico em tela, numa avaliação mais detalhada de
recalques e também em experiência do projetista, além de
contínuo acompanhamento da execução.
4

FUNDAÇÕES RASAS - CURITIBA
Esta solução fica muitas vezes relegada a segundo plano,
seja por falta de adequada análise prévia e até por medo de
que a fundação superficial não desempenhe de acordo com
o desejado para uma obra qualquer.
Experiência pessoal: há cerca de 25 a 30 anos, havia no
mercado da região de CWB restrição e medo quanto ao uso
de sapatas e radiers. A impressão de muitas das pessoas
envolvidas em projetos era de que edificações com sapatas
ou radiers “afundariam” ou “tombariam” com relativa
facilidade, se comparadas às estaqueadas.
5

FUNDAÇÕES RASAS - CURITIBA
Pode-se, talvez, atribuir isto a falta de melhor
caracterização geotécnica dos perfis de subsolo, ao uso
então indiscriminado de estacas e tubulões, a falha no
ensino de geotecnia nos cursos de graduação e ao receio
de assumir responsabilidade técnica por solução “diferente”
de fundação.
6

FUNDAÇÕES RASAS - CURITIBA
Um raciocínio muito simples ajudava, como ainda ajuda, a
convencer alguns mais céticos:
- seja um reservatório de água em corte, com 6 mca máxima
prevista, num perfil geotécnico cujo N(SPT), ou q c (CPT)
melhora com a profundidade e cujo NA se encontra abaixo
da cota de assentamento prevista;
h
NT
Cota de Assentamento
7

FUNDAÇÕES RASAS - CURITIBA
- o alívio de tensões verticais será de γ.h (tf/m 2 );
- a taxa média, praticamente constante, a ser aplicada será
igual a 6 tf/m 2 de água + peso da estrutura ~ 2 tf/m 2 , ou
seja 8 tf/m 2 ;
- se o peso específico do solo a ser removido for de 1,6 tf/
m³ (valor normalmente baixo), com cerca de 8/1,6 = 5
metros de escavação já será possível compensar a taxa de
carga média uniforme da estrutura quando operando;
8

FUNDAÇÕES RASAS - CURITIBA
- neste caso, haverá a troca de “seis” por “meia dúzia”, ou
seja na prática nada se altera...
- assim, tomados os devidos cuidados prescritos em
normas, haverá plena condição de adequado
funcionamento desta estrutura de reservação.
9

FUNDAÇÕES RASAS - CURITIBA
Por mais elementar, e simplesmente físico que seja este
exemplo, ele explica o conceito básico de fundação direta,
no caso para uma laje de radier com compensação total.
Para outros casos, o raciocínio é similar, e compensações
parciais geralmente ocorrem, exigindo então análises mais
completas de suporte e recalque (via sondagens, ensaios
de resistência e compressibilidade, por exemplo).
10

FUNDAÇÕES RASAS - CURITIBA
Com a generalização de melhores e mais disseminados
procedimentos de ensaios e levantamentos in situ, coletas
de amostras (remoldadas e indeformadas) e ensaios
laboratoriais, a previsão de desempenho dos elementos de
fundação direta melhorou muito, e vem melhorando com o
passar dos anos, de modo a assegurar uma boa
percentagem de acerto na escolha e implantação de
fundações diretas na região.
11

FUNDAÇÕES RASAS - CURITIBA
Na RMC há uma grande variedade de solos, e seus
respectivos comportamentos, alguns seguramente
adequados a esta solução (Formação Guabirotuba, em
grande parte), outros absolutamente não adequados
(depósitos recentes inconsolidados, muitas vezes
orgânicos) e vários casos intermediários, exigindo assim
análise criteriosa de cada caso e acompanhamento
executivo, detalhe extremamente importante para:
12

FUNDAÇÕES RASAS - CURITIBA
- apoiar o elemento de fundação direta em cota(s) adequada(s);
- preparar cuidadosamente, após liberação, a cota de
assentamento antes do lastreamento com concreto magro, sobre
todo o fundo da cava;
- limpar este fundo imediatamente antes da concretagem
estrutural do elemento;
- reaterrar posteriormente de modo correto;
- atentar para os taludes de corte, inclusive com proteção
provisória, se necessário.
13

FUNDAÇÕES RASAS - CURITIBA
Como exemplos mais recentes de aplicação desta solução de
engenharia geotécnica na RMC, apresentamos alguns casos de
sapatas e radiers:
Cava de sapata recém liberada para lastreamento com o magro. Sapata pronta para concretagem 14

FUNDAÇÕES RASAS - CURITIBA
Concretagem estrutural da sapata sendo finalizada. Conjunto de sapatas concretadas
15

FUNDAÇÕES RASAS - CURITIBA
Cava para radier em final de escavação. Lastro posicionado sob futuro radier.
16

FUNDAÇÕES RASAS - CURITIBA
Laje de radier para reservatório (fundo) pronta para a concretagem estrutural.
17

l AGRADECIMENTOS:
l Aos colegas Brandi e Puppi (UTFPR)
l A ABMS-PRSC e colegas do Núcleo
l A UFPR, centenária em 19/12/2012
l Ao Lactec – Instituto de Tecnologia para o Desenvolvimento
l Aos familiares
FUNDAÇÕES RASAS - CURITIBA
18

FUNDAÇÕES RASAS - CURITIBA
MUITO OBRIGADO !!!!
