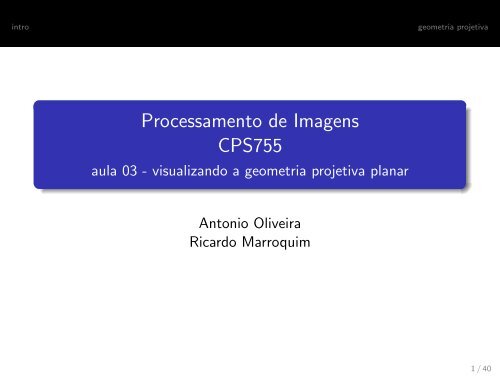

visualizando geometria projetiva 2D - LCG

intro geometria projetiva

Processamento de Imagens

CPS755

aula 03 - visualizando a geometria projetiva planar

Antonio Oliveira

Ricardo Marroquim

1 / 40


laboratório de processamento de imagens

tópicos

visualizando a geometria projetiva planar

discussão dos primeiros 2 trabalhos

2 / 40


geometria projetiva

questões para refletir

porque estudamos geometria projetiva?

como ela está associada à visão computacional?

o que representa os espaços (projetivo, afim, similaridade e

Euclideano)?

3 / 40



modelo de câmera pinhole

4 / 40



modelo de câmera pinhole

todos os raios de luz que refletem no mundo e passam pelo

buraco (centro da câmera) e são projetados no fundo da caixa

(plano da imagem)

note que a relação entre pontos da imagem e raios é

um-para-um

cada raio define apenas um ponto na imagem

um ponto da imagem é definido por um raio

logo, todos os pontos em um raio, são projetados no mesmo

ponto na imagem

em coordenadas homogêneas:

(a, b, 1) = k(a, b, 1) = (ka, kb, k)

5 / 40



projeção central

o centro da câmera define o conjunto de raios que formam a

imagem

todas imagens tiradas de uma câmera com mesmo centro são

projetivamente equivalentes

ou seja, uma pode ser mapeada na outra sem informações

sobre os pontos 3D ou posição do centro

6 / 40



projeção central

7 / 40



modelo projetivo

x 1

ideal

point

O

x

2

x

l

π

x 3

8 / 40



modelo projetivo

reta no infinito (0, 0, 1)

define o plano no infinito z = 0

contém todos pontos ideais (a, b, 0)

definem todas retas que estão no plano no infinito

atenção com a representação do (0, 0, 0)

9 / 40



modelo projetivo - pontos e retas

elementos geradores e elementos no plano z = 1

z=1

z=0

z=0

z=1

10 / 40




a interseção com o plano z = 0 define a direção da reta

z=1

z=0

11 / 40




planos geradores das retas se intersectam em uma reta em R 3

que passa pela origem (0, 0, 0)

z=1

z=0

12 / 40




(0,0,0)

z=1

z=0

13 / 40




retas paralelas definem a mesma direção

a interseção dos planos geradores é uma reta em z = 0 (reta

no infinito)

z=1

z=0

14 / 40




(0,0,0)

z=1

z=0

15 / 40


invariantes

Euclideana

comprimento, área

similaridade

razão entre comprimentos, ângulos, pontos circulares

afim

paralelismo, razão entre áreas, razão ente comprimentos entre

retas paralelas (ponto médio), combinação linear de vetores

(centroide), reta no infinito (l∞)

projetiva

colinearidade, razão entre razão de comprimentos

16 / 40


decomposição

decomposição de uma transformação projetiva

podemos decompor a transformação projetiva em uma cadeia

de transformações hierárquicas

H =

sR t

0 T 1

H = HSHAHP

K 0

0 T 1

I 0

v T v



=

A t

v T v



17 / 40




passa ideia de acertos para

voltar à geometria

Euclideana

qual as transformações

necessárias para levar um

sistema de coordenadas a

outro?

18 / 40




retificação projetiva:

encontra o alinhamento do

plano da imagem

retificação afim: encontra

a correspondência entre os

eixos do plano

retificação de

similaridade: encontra a

rotação, translação e escala

dos eixos

19 / 40



retificação projetiva - afim

vimos que podemos remover a distorção perspectiva

identificando a reta no infinito na imagem l = (l1, l2, l3)

e descobrindo qual transformação leva l em l∞ = (0, 0, 1)

o que estamos fazendo exatamente?

20 / 40




podemos pensar na foto como uma projeção central

21 / 40




no caso do exemplo

22 / 40




no exercício encontrávamos dois pontos de fuga, que definiam

a reta l

23 / 40




a reta l é gerada por um plano que passa pela origem

24 / 40




o plano gerador encontrado é perpendicular ao plano que

contém o retângulo

ou seja, estamos encontrando a normal do plano!

25 / 40



cônicas

26 / 40



cônicas

z=1

z=0

z=1

z=0

27 / 40



cônica no infinito (degenerada)

o dual de uma cônica formada por duas retas é uma cônica

formada por dois pontos

C ∗ ∞ é a cônica dual no infinito

28 / 40


cônicas

cônica dual

note como é a matriz

C ∗ ∞ =

⎛

⎝

1 0 0

0 1 0

0 0 0

ideia dos eixos x e y no plano z = 0

ou seja, na sua forma canônica, C ∗ ∞ é formada pelo dual dos

eixos x e y no plano no infinito

⎞

⎠

29 / 40


cônicas

ângulos no plano projetivo

forma invariante à transformação projetiva

cos θ =

l T C ∗′

∞m

(l T C ∗ ∞l)(m T C ∗ ∞m)

ou seja, encontrando C ∗′

∞ no plano projetivo, podemos realizar

medidas Euclideanas de ângulos

conceito

mas o que significa o produto de uma reta por uma cônica,

seguido pelo produto com outra reta??

30 / 40


cônicas

ângulos no espaço de similaridade

sabemos fazer isso no espaço de similaridade

cos θ = l T m =

l1m1 + l2m2

(l 2 1 + l 2 2 )(m2 1 + m2 2 )

então se queremos calcular o ângulo entre duas retas no

espaço projetivo uma solução é

trazer as retas para o espaço de similaridade e calcular o

ângulo neste espaço

31 / 40


cônicas

ângulos no espaço de similaridade

lembrando

e consequentemente

então a expressão l T m fica

l ′

= H −T l

l = H T l ′

cos θ = [H T l ′

] T H T m ′

cos θ = l ′

HH T m ′

32 / 40


cônicas


podemos pensar na cônica degenerada como transformações

“desfaçadas”

ou como uma representação compacta de dois pontos ou duas

retas; ou, ainda melhor, dois eixos

fazendo: C ∗′

∞ = HH T

chegamos a

cos θ =

l ′ T C ∗ ′

∞m ′

(l ′ T C ∗ ∞l ′ )(m ′ T C ∗ ′

∞m ‘ )

e quando C ∗ ∞ está na forma canônica :

cos θ = l ′ T ∗

C∞m ′

= l ′ T ′

m

33 / 40


cônicas


identificando a cônica dual no infinito C ∗′

∞ na imagem,

descobrimos qual transformação leva ela para sua forma

canônica C ∗ ∞

essa transformação, por consequência, é a retificação para o

espaço de similaridade

34 / 40


cônicas


a remoção da distorção perspectiva encontra o plano paralelo

ao plano da imagem que passa pela origem

linha no infinito na imagem

inverte a divisão perspectiva, eixo z

na decomposição, encontra a matriz HP

H = HSHAHP =

sR t

0 T 1

K 0

0 T 1

I 0

v T 1



35 / 40


cônicas


a remoção da distorção afim encontra a transformação que

leva os eixos x e y em uma posição canônica

a cônica C∗′ ∞ é uma forma compacta de representar esses dois

pontos

na decomposição, encontra a matriz HA

H = HSHAHP =

sR t

0 T 1

K 0

0 T 1

I 0

v T 1



36 / 40


cônicas

cônica dual aos pontos circulares

lembrando que a cônica C ∗ ∞ é invariante a transformações de

similaridade (assim como os pontos circulares)

C ∗′

∞ = HSC ∗ ∞H T S = C ∗ ∞

C ∗′



I 0

∞ =

vT

K 0

1 0T

C

1

∗

KT 0

∞ 0T 1

fazendo os produtos acima

C ∗′

∞ =

KK T KK T v

v T KK T v T KK T v



I v

0 T 1



37 / 40


cônicas


no sentido inverso, de descobrirmos quem é C ∗′

∞

C ∗′



KKT KK

∞ =

Tv vT KKT vT KKTv podemos encontrar as matrizes



K 0

HA =

0T

1

e

HP =

I 0

v T 1

o produto dessas duas matrizes é a transformação que leva do

espaço projetivo para o espaço de similaridade 38 / 40


cônicas


na aula passada vimos como encontrar C∗′ ∞ marcando ângulos

retos na imagem e montando o sistema linear

C ∗′

∞ =

KK T KK T v

v T KK T v T KK T v

o último passo daquele trabalho é justamente extrair HA e HP



39 / 40


cônicas


encontrando H = HAHP e podemos gerar a imagem retificada

essas transformações estão

alinhando os planos: remoção da distorção perspectiva

colocando os eixos na forma canônica: remoção da distorção

afim

mas não está

alinhando os eixos: encontrando a rotação

e transladando para origem

por isso não se preocupe se sua imagem final estiver “torta”

40 / 40
