Immer die richtige Verbindung

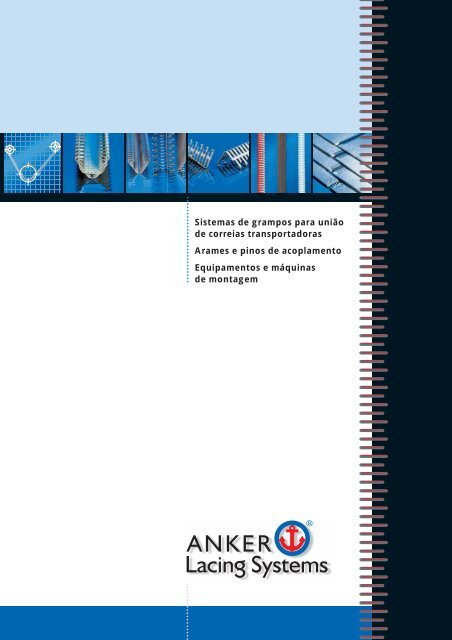

Sistemas de grampos para união
de correias transportadoras
Arames e pinos de acoplamento
Equipamentos e máquinas
de montagem

2
Perfeito na sua configuração
O sistema de uniões ANKER
para correias transportadoras
Emendas mecânicas
para correias leves
ou pesadas
A geometria do
gancho – perfeita
na interação
A configuração dos
ganchos – adequada
à finalidade de uso
Para utilização em correias de transporte
e processamento atualizado
As correias transportadoras na indústria, logística e agricultura
garantem a racionalização dos fluxos de materiais e processos de
trabalho econômicos. Porém, as condições em que as correias
transportadoras são utilizadas raras vezes são idênticas a outras
anteriores. As estruturas e os materiais variados das correias, assim
como a multiplicidade das suas larguras e espessuras definem as
altas exigências feitas aos sistemas de uniões mecânicas.
O sistema de grampos de união ANKER para correias transportadoras
constitui a resposta a estas exigências. O sistema é
composto de três elementos: os grampos de união para correias
transportadoras, os arames e pinos de acoplamento e os equipamentos
e máquinas de montagem. Todos os elementos foram
cuidadosamente adaptados ao sistema. Das longas décadas de
intenso trabalho de desenvolvimento em conjunto com usuários,
empresas de equipamentos técnicos e fornecedores de materiais,
nasceram os produtos que hoje definem o nível tecnológico atual.
Este fato está documentado pelas numerosas patentes internacionais.
No nosso programa encontrará também para as suas correias, uma
solução com excelente relação custo benefício e de aplicação fácil
e rápida.
A geometria bem pensada garante
a máxima eficácia
O sistema de ganchos e uniões ANKER para correias transportadoras
consiste de quatro séries de grampos de união.
Grampos de arame montados em cartolina
Grampos de arame, montados sobre arame transversal soldado
Grampos de fita de aço
Uniões de material sintético espiralado
Qualquer das séries – e dentro de cada série qualquer das variantes
– tem uma solução adequada à sua necessidade. A geometria
otimizada dos elementos de união abrange os seguintes valores
padrão: forma, espessura do material, passo e comprimento das
pernas e das pontas conforme o diâmetro do tambor, razão entre
as pernas e as pontas, comprimento das pontas conforme a
espessura da correia, ângulo de abertura e ângulo de penetração.

Recorte horizontal das pontas e arame
duplamente polido (séries 25,30,35,40)
O recorte horizontal e especialmente complexo das pontas serve
para garantir que, depois de penetrar a correia, as pontas dos
ganchos sejam dobradas com precisão, ancorando na própria
correia.
Já desde 1967, o arame duplamente polido, que esta empresa
usou como pioneira, oferece três vantagens de aplicação. Maior
efeito de aperto e estabilidade transversal dos diferentes ganchos.
Menor ondulação da correia no ponto da união. O resultado é o
seguinte: as correias são fechadas fácil e rapidamente como um
fecho éclair.
Até quatro planos de pontas nos grampos
estampados (série G)
A disposição das pontas dos ganchos em quatro planos foi
desenvolvida nesta empresa, em 1995, e está agora patenteada
mundialmente. Esta inovação aumentou a resistência da união
nos ganchos especialmente achatados e resistentes à abrasão em
até mais 50%
Pinos e arames de acoplamento
Oferecemos pinos e arames de acoplamento ANKER em diferentes
materiais e diâmetros, sempre adequados à finalidade da sua
utilização.
Prensas hidráulicas: Para uma perfeita união
Para conseguir a transmissão ideal de força, longa duração e uma
união oticamente perfeita e de fácil fechamento mecânico, os
grampos de união requerem prensagem geometricamente
correta. Isto significa que as pernas dos ganchos e lamelas devem
ser prensadas na posição mais paralela possível entre elas e em
relação à correia. O efeito pode ser verificado pela união acabada
em forma de U dos olhais dos ganchos.
As prensas ANKER, hidráulicas e com comando eletrônico, com as
pressões de prensagem prévia e livremente programáveis, e
algumas com mordentes aquecíveis, com diâmetros variáveis dos
pinos de passagem e mordentes patenteados que deslocam a
pressão principal da margem da correia para a zona das pontas do
gancho, garantem a ideal união final.
Detalhe do corte
horizontal das pontas
dos ganchos de arame
Disposição das pontas
em até quatro níveis
Arames de acoplamento
ANKER adaptados à
área de utilização
Prensas hidráulicas
ANKER para uma união
otimizada
3

4
Mais de 120 anos de tradição
A experiência
O edifício que abriga a
administração, a produção
e o armazém
Rosenfeld situada na
encruzadilha de várias rotas
não deixa de ser idílica
Prédio à direita – Origem da
empresa no centro histórico
de Rosenfeld
Da forjaria de quiquilharias
à moderna fábrica de produção
Rosenfeld é uma pequena cidade entre as montanhas do Schwäbische
Alb e da Floresta Negra. Nesta cidade a empresa Wilhelm
Sülzle foi constituída em 1880. Desde 1999 a nossa razão social
mudou para Walther Sülzle GmbH.
A forjaria de quinquilharias começou produzindo pequenos instrumentos
de ferro e aço, para uso local, normalmente feitos artesanalmente.
Com a tecnização da agricultura e da indústria nos
anos Vinte começaram as vendas comerciais de ferramentas e
máquinas agrícolas. Já naquela altura faziam parte do programa
comercial os grampos de união de correias, assim como
equipamentos de montagem. Estes equipamentos serviam para
emendar as correias de transmissão de couro nas indústrias e na
agricultura.
A partir de 1949 os grampos ANKER para correias transportadoras,
assim como os equipamentos de montagem são fabricados na
própria empresa e exportados com grande êxito para todo o
mundo. O sucesso da nossa empresa tambem pode ser avaliado
pelo número de expansôes das nossas instalações.

Em 1960, as instalações foram mudadas do centro histórico da
cidade para a nova área industrial „West“. Em 1974, 1985 e 1991,
as instalações de produção foram ampliadas sucessivamente.
Atualmente, a empresa tem uma área superior a 5000 metros
quadrados para a produção e o armazenamento. A comercialização
e a administração estão instaladas em outros 800 metros
quadrados.
Mais de 50 anos de desenvolvimento de produtos e processos
estão documentados através de numerosas patentes e produtos
inovadores. Já em 1949 fabricávamos os primeiros sistemas de
grampos ANKER para união de correias transportadoras com
arame transversal soldado. Desde 1969 fabricamos parte dos
nossos ganchos com recorte horizontal das pontas e arame
duplamente polido.
Através de métodos de fabricação e unidades de produção
desenvolvidas pela própria empresa, a nossa empresa garante um
elevado nível de qualidade e mantém a sua flexibilidade para
vantagem dos nossos clientes.
Recepção
Moderna e eficiente:
Nossa administração
Produtiva e flexível:
Nossa produção
5

6
Máquinas especiais e eficientes
A produção
Fábrica com máquinas especiais
para produção de elementos de
união de correias transportadoras
Independente e flexível:
Nossa própria fabricação de
ferramentas e equipamentos
Eletro erosão a fio
para altíssima precisão
na fabricação de
ferramentas
Do arame ou da fita ao grampo acabado
para correias transportadoras
As matérias primas mais importantes na produção são arames e fitas
de aço de precisão, ambos de aço inoxidável. A sua qualidade tem de
satisfazer as nossas mais altas exigências. A composição do material,
as dimensões, as resistências à tração e ao alongamento: tudo está
minuciosamente especificado. Colocamos os limites com tal rigor
que até superamos os valores das normas DIN:
A qualidade do material deve adequar-se ao objetivo de utilização
dos futuros grampos de união de correias transportadoras. As
diversas séries de elementos de união são fabricadas em máquinas
especiais que, na sua maior parte, foram desenvolvidas e construídas
por nós. Cada barra de ganchos de união é submetida a rigoroso
controle de qualidade que abrange a focagem contínua de vários
critérios.
A nossa produção eficiente cuida do cumprimento das datas de
entrega de cada uma das encomendas.
Construção de equipamentos, ferramentas e
gabaritos – tudo é produzido internamente
Os equipamentos de montagem e as prensas são concebidas e
construídas na seção de projeção de equipamentos desta casa. As
diversas peças de máquinas são produzidas nas mais modernas
máquinas CNC. Determinadas peças para máquinas e pentes
universais são parcialmente feitas em eletroerosão a fio.
Todas as instalações de produção são concebidas e executadas na
seção de ferramentas e gabaritos. Esta condição garante a nossa
flexibilidade e independência de fornecedores.

Os tipos de materiais para os grampos
ANKER para correias transportadoras:
Aço nu
Aço zincado
Aço zincado de alta resistência e à prova de abrasão
Aço inoxidável 1.4016
anti-corrosivo, anti-abrasivo, magnético
Aço inoxidável 1.4404
altamente anti-corrosivo e anti-abrasivo, anti-magnético
Hastelloy C4
máxima resistência a ácidos e lixívias,
excelente capacidade anti-abrasão
Inconel 600, excelentes propriedades hidrolíticas
Monel 400, de excelente resistência à água do mar
7

8
Para uma união resistente é necessário:
Qualidade e serviço
Qualidade CAD
começa na
construção
Controle da geometria
do elemento de união
no projetor de perfis
Cada fileira de
ganchos é controlada
individualmente
Controle de arames e
elementos de união
em moderna máquina
de teste de resistência
O sistema bem pensado
– A condição de uniões duradouras
No sistema de união ANKER para correias transportadoras todas as
peças e partes estão harmonizadas. Os materiais, a geometria dos
grampos, o equipamento de montagem e a forma final da união.
Qualquer um dos pormenores é de grande importância para a
funcionalidade geral da ”União da correia transportadora”. A
nossa preocupação com a qualidade começa já no projeto.
A especificação como início
da produção transparente
A qualidade começa com a compra das matérias primas. Os
fornecedores cuidadosamente escolhidos e amplos controles na
entrada das mercadorias e de todas as matérias-primas constituem
uma parte importante do nosso sistema de garantia de qualidade. A
documentação completa dos materais processados nos permite
atribuir o produto acabado a determinada remessa de matéria
prima, mesmo anos depois. Assim, todo o processo de produção
continua transparente.
A equipe experiente – motivada e qualificada
Funcionários experientes e altamente qualificados são responsáveis
pela qualidade e produtividade nos departamentos individuais.
Através do treinamento constante, eles continuam atualizados no
mais alto nível da tecnologia. Além disso, cada funcionário individual
está familiarizado com a exigência de qualidade da empresa e
contribui para o cumprimento desta exigência.
A produção com o triplo controle
Precisamente porque sabemos da importância dos detalhes,
controlamos a nossa qualidade continuamente, e multiplamente,
acompanhando passo a passo a produção. Os controles aleatórios
no projetor de perfil dão-nos a certeza de que a geometria dos
ganchos está correta. Mediante ensaios de prensagem em vários
tipos de materiais, controlamos continuamente a funcionalidade
geral. E mediante os controles visuais a 100% garantimos que só
os sistemas de união impecáveis sejam fornecidas ao cliente. Com
os ganchos todos alinhados.

Testes práticos para uniões de longa duração
As uniões de correias transportadoras estão naturalmente sujeitas
a desgaste. É a nossa preocupação limitar este desgaste ao
mínimo. Em testes permanentes controlamos as resistências
estática e dinâmica das uniões, assim como a resistência dos
ganchos à abrasão. Os novos conhecimentos adquiridos entram
nas considerações do projeto e da produção.
Produtos prontos para o embarque
No nosso grande depósito temos estoques permanentes de todos
os tipos de grampos de união ANKER para correias
transportadoras. Situados no coração da Europa, em lugar central
e com ótima facilidade de transportes, a mercadoria chega ao
nosso cliente pelo caminho mais curto, rapidamente e cumprindo
as datas acordadas.
Consultoria permanente para
conseguir boas uniões
A ANKER mantém à sua disposição uma gama abrangente de
grampos de união, diversificados, para correias transportadoras –
sempre adequados ao material da correia a emendar. Orientamos
os nossos clientes a fazer a seleção imediatamente por telefone,
ou pessoalmente na casa do cliente. Conhecendo a interação
entre a finalidade, material da correia e diâmetro do rolo
apresentamos todas as possibilidades de união, não desprezando
da melhor razão preço/benefício.
Parceiros de vendas qualificados
por todo o mundo
Os elementos de união da marca ANKER para correias transportadoras
servem de união de correias transportadoras nos mais
diversos setores, p.ex. nas indústrias de géneros alimentícios,
tabaco, pesca, madeira, na indústria de correias filtrantes, de papel,
cartonagem e tipografia, máquinas de lavanderia, nos serviços de
transporte de pacotes e correio, na agricultura e em todo o lugar
onde haja máquinas transportadoras com correias.
A comercialização é direta ou feita por intermédio do fabricante das
correias transportadoras, ou mediante comerciantes técnicos com
qualificação específica.
A resistência à abrasão
é assegurada por
testes permanentes
Sempre disponiveis
em estoque mais de
1200 itens
A sala de cursos de
treinamento no
edifício da empresa
em Rosenfeld
Situada no coração da
Europa: a sede da
empresa em Rosenfeld
9

10
Multiplicidade do programa
Elementos de união para
correias transportadoras ANKER
Série #25
Série #30
Grampos ANKER para união de correias
transportadoras
Ganchos de arame, montados em cartolina
Os ganchos são apropriados para vários tipos e espessuras de
correias até 10 mm, aprox.. Os ganchos individuais são montados
em cartolina estável, fácil de cortar. Durante o transporte e a
montagem a cartolina funciona como distanciador. Quando as
pontas dos ganchos penetram o material da correia a cartolina
tem a função de guia dos ganchos. A cartolina só é retirada
depois da pre prensagem ou da prensagem.
Série #25
Especialmente adequada à utilização em correias muito finas, p.ex.
em máquinas de tipografia, máquinas de lavanderia e em instalações
com correias revestidas de PTFE.
Diâmetro do arame: 0,62 mm; passo: 1,70 mm; espessura da correia:
até 2,8 mm; a partir de 25 mm de diâmetro do tambor; recorte
horizontal das pontas, duplamente polido.
Série #30
Especialmente adequada para a utilização em correias finas, p.ex. em
correias de filtro e instalações com correias revestidas de PTFE.
Diâmetro do arame: 0,80 mm; passo: 2,54 mm; espessura da correia:
até 2,5 mm; a partir de 50 mm de diâmetro do tambor; recorte
horizontal das pontas, duplamente polido.
Série #35
Especialmente adequada para a utilização em correias de peso médio
e em correias filtrantes. . Diâmetro do arame: 0,90 mm; passo: 2,54
mm; espessura da correia: até 3,0 mm; a partir de 50 mm de diâmetro
do tambor; recorte horizontal das pontas, duplamente polido.

Série #40
De utilização múltipla, p.ex. em correias filtrantes, cintas de
engomadeiras, cintas de cartão ondulado.
Diâmetro do arame: 1,00 mm; passo: 3,175 mm; espessura da
correia: até 5,6 mm; a partir de 50 mm de diâmetro do tambor;
recorte horizontal das pontas, duplamente polido.
Série #2 - 7
De uso múltiplo na indústria, agricultura e logística.
Diâmetro do arame: 1,20 mm (#2 e #3) e 1,38 mm (#4-#7);
passo: 3,67 mm; espessura da correia: até 10,0 mm; a partir de
50 mm de diâmetro do tambor.
Série AP
Esta série foi especialmente desenvolvida para a utilização em
cintas de cartão ondulado.
Diâmetro do arame: 1,20 mm; passo: 3,67 mm; espessura da
correia: até 10,0 mm; a partir de 100 mm de diâmetro do tambor.
Série #40
Série #2 - #7
Série AP
11

12
Multiplicidade do programa
Elementos de união para
correias transportadoras ANKER
Série A30
Séries A34 - A36
Grampos ANKER para união de correias
transportadoras
Ganchos de arame soldados sobre arame
transversal
Este tipo de união provou a sua qualidade como ”gancho de
segurança” em correias de acionamento e correias transportadoras.
O arame transversal soldado estabiliza a zona de união e
previne a deslocação e quebra de ganchos individuais. Especialmente
adequados ao uso em correias na agricultura e na indústria
de produtos alimentícios.
Série A30
Especialmente apropriada para utilização em correias finas, p.ex.
em correias filtrantes e instalações com correias revestidas de PTFE.
Diâmetro do arame: 0,80 mm, passo: 2,54 mm; comprimento da
barra: 300 e 600 mm; espessura da correia: até 2,5 mm; a partir
de 50 mm de diâmetro do tambor.
Série A34
Especialmente apropriada ao uso em correias trapezoidais e
transportadoras, p.ex. nas indústrias de lavanderias.
Arame retangular: 0,90 x 0,50 mm; passo: 2,54 mm;
comprimento da barra: a partir de 40 mm, conforme a largura da
correia; espessura da correia: 2,0 mm; até 50 mm de diâmetro do
tambor.
Série A35
Especialmente apropriada para a utilização em correias muito
finas.
Arame retangular: 0,90 x 0,60 mm, passo: 2,54 mm;
comprimento da barra: 150, 300 e 600 mm; espessura da correia:
até 2,0 mm; a partir de 50 mm de diâmetro do tambor.
Série A36
Especialmente apropriada à utilização em correias com larga gama
de espessuras, p.ex. em correias filtrantes e instalações com
correias revestidas de PTFE.
Arame retangular: 0,90 x 0,70 mm, passo: 2,54 mm;
comprimento da barra: 300 e 600 mm; espessura da correia: até
4,0 mm; a partir de 25 mm de diâmetro do tambor.

Série A40
De utilização múltipla, p.ex. em correias filtrantes, cintas de
engomadeiras, cintas de cartão ondulado.
Diâmetro do arame: 1,00 mm, passo: 3,175 mm; comprimento da
barra: 300 e 600 mm, comprimentos especiais até 1,50 metros;
espessura da correia: até 4,0 mm; a partir de 50 mm de diâmetro do
tambor.
Série A2-7
De uso múltiplo na indústria, agricultura e logística.
Diâmetro de arame: 1,20 mm (A2 e A3) e 1,38 mm (A4 até A7);
passo: 3,67 mm; comprimento das barras: 300 e 600 mm,
comprimentos especiais até 2,5 metros; espessura da correia: até
10,0 mm; a partir de 50 mm de diâmetro do tambor.
Grampos de fita de aço
G00–G006
Especialmente adequados para o uso em instalações
transportadoras de esteira deslizante sobre base lisa, onde se
preferem uniões especialmente achatadas.
Espessura do material: 0,50 e 0,75 mm, passo: 4,00 mm;
comprimentos de barras: 300, 600, 900, 1200 e 1.500 mm, ou
adaptado à largura da correia; espessura da correia até 3,0 mm, a
partir de 20 mm de diâmetro do tambor.
Série A40
Série A2-7
Série G
13

14
Multiplicidade do programa
Elementos de união para
correias transportadoras ANKER
Grampos articulados
ANKER G 15 - G 65
Grampos de seis pontos ANKER
SS 200 - SS 207
Uniões de material
sintético espiralado
ANKER
Grampos articulados ANKER
Dentro da série G mantemos à sua disposição grampos
articulados, usados principalmente para a união de correias de
transmissão na agricultura onde muitas vezes não existem
máquinas de montagem. Material: aço carbono
Grampos de seis pontos ANKER
Fazem igualmente parte da série G os conectores de grampo de
seis pontos que se usam para remendar rasgos longitudinais e
transversais em correias e faixas transportadoras. Material: aço
carbono
Uniões de material sintético
espiralado ANKER
As costuras espiraladas ANKER são utilizadas com êxito
especialmente na indústria alimentícia e nos aparelhos que
radiografam bagagens nos aeroportos. Aqui, por várias razões, são
necessárias uniões solúveis. Por razões de higiene e/ou específicas
dos equipamentos, devem ser utilizadas uniões em plástico e, em
parte, também na qualidade FDA. Estão disponíveis costuras
espiraladas na qualidade FDA, especialmente para a utilização na
área alimentícia, e costuras espiraladas em PEEK para a utilização em
correias de alta temperatura (não apropriadas para o emprego no
contato direto com alimentos).
As costuras espiraladas ANKER estão disponíveis em diversos
modelos com abas simples ou duplas e em diversos tamanhos.
Comprimentos disponíveis de 3, 10 e 30 m; a partir de 10 mm de
diâmetro do tambor.

Arames de acoplamento ANKER
Os arames de acoplamento são parte importante de uma união de
alta qualidade. Contribuem para a longa duração da união.
Fornecemos arames de acoplamento de diversos materiais,
conforme o seu uso e tipo de união.
Aço revestido de nylon (NST): alma de aço mola revestida de
nylon resistente ao desgaste, relativamente rígido e, por isso, fácil
de introduzir.
Aço inoxidável revestido de nylon (NSS): alma de aço inoxidável
do material 1.4401, revestida de nylon resistente ao
desgaste, relativamente rígido e fácil de introduzir, apropriado
para ambientes corrosivos.
Cabo de aço revestido de nylon (NC): alma de cabo de aço
revestida de nylon resistente ao desgaste, para correias transportadoras
côncavas e rolos fortemente abaulados.
Cabo de aço inoxidável revestido de nylon (NCS): idêntico ao
tipo NC, porem com alma de cabo de aço inoxidável.
Fio de acoplamento de perlon (NK): isento de corrosão, boas
propriedades lubrificantes, para correias com baixa carga de
tração.
Arame de aço inoxidável liso (SS) e arame de aço inoxidável
estriado (CSP): serve para múltiplas aplicações, sobretudo para os
grampos para correia da série G 00 a G 006.
Arames de
acoplamento ANKER
15

16
Multiplicidade do programa
Equipamentos de
montagem ANKER
Pelas guias exatas dos
mordentes ajustáveis ...
... a pressão de prensagem
é distribuída
uniformemente ...
... sobre toda a largura
dos mordentes.
Prensas hidráulicas ANKER
A melhor maneira de montar os grampos de união nas correias
transportadoras é com as nossas prensas hidráulicas ANKER,
especialmente desenvolvidas para este fim. Os aparelhos adicionais
intercambiáveis e os pentes universais permitem a prensagem
de quase todo o tipo de união ANKER com qualquer um dos
modêlos.
Os mordentes patenteados fazem com que a máxima pressão de
prensagem não seja exercida sobre a margem da correia, mas que
seja transmitida à zona das pontas dos ganchos. Pela escolha do
diâmetro do pino de prensagem se consegue a forma U do olhal
de união, até nas correias finas.
Mediante pedido fornecemos alguns modêlos de prensas com
mordentes aquecíveis. Estes equipamentos são especialmente
adequados às uniões em correias transportadoras de material
sintético. Os elementos da união são aquecidos até à ponta do
gancho, assim penetrando a correia com mais facilidade. A
pressão de prensagem também transmite calor à correia. Este
calor compensa as eventuais tensões e ondulações.
As prensas eletro-hidráulicas estão equipadas com comando PLC.
As prévias funcões de pressão de prensagem, o período de
manutenção da pressão e, caso seja necessário, as temperaturas
dos mordentes, podem ser livremente programadas por menu e
guardadas nas teclas de função. Assim, os ajustes de até quatro
tipos de correias diferentes podem ser selecionadas mediante as
teclas de função.
Nada fica entregue ao acaso. Podemos garantir qualidade igual
para qualquer das uniões. As uniões de correias transportadoras
da marca ANKER montados desta maneira garantem uma emenda
leve e limpa como um fecho éclair.

As prensas ANKER das séries ARU e AMU destinam-se geralmente
à montagem de ganchos sobre cartolina, ganchos com
arame transversal soldado e grampos da série G em barras de
comprimentos até 1500 mm.
Os modelos AMK 4000 e AMU 6000 possuem um corpo fundido
especialmente rígido com guias reforçadas dos mordentes
ajustáveis. A pressão máxima é de 20 kN. A AMU 6000 está
equipada com mordentes aquecíveis. Pode ser fornecida com
conjunto eletro-hidráulico agregado.
Os modelos ARU 2000 e ARU 3000 destinam-se a fábricas mais
pequenas e à utilização móvel. A pressão máxima é de 10 kN. A
ARU 3000 está equipada com mordentes aquecíveis.
Podem ser fornecidas com bomba de pedal de duas fases, bomba
de ar hidráulica ou também com conjunto eletro-hidráulico
agregado ou separado (sendo obrigatório na ARU 3000).
Os pentes universais ANKER,
destinados às séries ARU/AMU
podem ser fornecidos em larguras entre 600 e 1500 mm. Cada
pente possui uma zona de transição para a montagem de
elementos de união em correias mais largas.
As prensas ANKER das séries ARK e AMK são preferíveis
quando se trata de montar ganchos de arame sobre cartolina até
300 mm de comprimento da barra.
O modelo AMK 400 possui um corpo fundido especialmente
rígido com guias reforçadas dos mordentes ajustáveis. Esta
máquina foi concebida especialmente para a utilização na fábrica.
A pressão máxima é de 20 kN. Pode ser fornecida com conjunto
electro-hidráulico
acoplamento.
integrado ou separado, com tubulação e
Os modelos ARK 150 e ARK 200 são prensas de reparação para o
uso móvel e estacionário. A pressão máxima é de 6 ou 10 kN.
Pode ser fornecida com bomba de pedal de duas fases, bomba de
ar hidráulica ou também com conjunto eletro-hidráulico separado.
Equipamentos adicionais ANKER,
destinados às séries ARK e
AMK, com zona de transição para a montagem e elementos de
união em correias largas.
AMU 4000 / AMU 6000
ARU 2000
AMK 400
ARK 150 / ARK 200
17

18
Multiplicidade do programa
Elementos de união para
correias transportadoras ANKER
Bomba ANKER, de pedal e duas
fases, HP 500 e bomba
motorizada ANKER HP 1000
Equipamentos ANKER de
montagem de uniões por rolo
Equipamentos de prensagem
Bombas hidráulicas e conjuntos hidráulicos
ANKER
Bomba ANKER, de pedal e duas fases, HP 500,
com pressão de
prensagem variável, completa com tubulação de alta pressão,
acoplamento rápido e manômetro.
Bomba de ar hidráulica ANKER HP 750,
completa com tubulação
de alta pressão, acoplamento rápido, manômetro e pressão
de prensagem ajustável mediante a unidade de manutenção.
A bomba motorizada ANKER HP 1000 é uma unidade hidráulica
compacta que opera o sistema de aperto. De fácil operação,
isenta de avarias e de manutenção simples. Pode ser montada
diretamente na máquina ou agregada por tubulação e acoplamento
rápido. Pode ser fornecida em diversas variações de força
de aperto.
Equipamentos ANKER de montagem
de uniões por rolo
Com os equipamentos ANKER de montagem de uniões por
rolo,
todos os elementos de união de correias transportadoras
(com excepção da série #25) podem ser montados de forma
rápida e limpa. Fazem parte do programa de fornecimento
equipamentos nas larguras de 300, 350, 600, 900, 1200 e 1.500
mm. Além disso, é possível fazer emendas maiores que a largura
do equipamento.
Equipamentos de prensagem ANKER
Os equipamentos de prensagem para torno de bancada
ANKER podem ser fornecidos para todos os elementos de união de
correias transportadoras ANKER e integrados em qualquer torno de
bancada robusto. Os equipamentos de prensagem para torno de
bancada não possuem zona de transição, pelo que podem ser
utilizados apenas para correias até à largura do equipamento (120 a
250 mm).
O aparelho de fechar uniões ANKER LL25-50, por movimento
de alavanca destina-se a fazer uniões de cintas de
lavanderia até 50 mm de largura e destina-se exclusivamente aos
ganchos #25 e #25SP.
Os alicates de prensagem ANKER podem ser fornecidos para as
séries 25, 30, 40 e G. Destinam-se a unir correias até 50 mm de
largura.

Outros produtos ANKER
Os arames especiais de inserção da ANKER,
vermelhos e
amarelos, são especiais para as indústrias de papel e cartonagens.
Os arames de inserção Nomex e Nomex de aço são utilizados
preferencialmente em áreas de alta temperatura.
São fornecidos em rolos de 50, 100, e 250 metros como guia
para inserir o arame na união da correia, com larguras específicas
ou seus múltiplos. Os guias tambem são fornecidos no material
Peek e Polyester.
As espirais de arame ANKER podem ser fornecidas em vários tipos
de poliester (branco e vermelho) para as aplicações padrão, ou de
PEEK (castanho) ou em cordão de arame de aço inoxidável com
revestimento de poliamida para a utilização com altas temperaturas.
As fitas de baínha ANKER podem ser fornecidas em vários
materiais, como seja poliester, poliester/Kevelaer e Nomex.
A linha de costurar ANKER,
com revestimento especial, impede
o desfiamento da costura, mesmo que alguns pontos individuais
estejam danificados. A linha pode ser fornecida na forma de
poliester (MARA 15/4) ou de linha Nomex (SALTA 20/3) para as
zonas de alta temperatura.
Agente aglutinante ANKER para selar as extremidades da
correia na área da união de cintas de algodão para lavanderias.
É fornecido em latas de 0,5 litros, nas qualidades de Secagem
Rapida (QDTB) ou Dificilmente Inflamável (NFTB).
Cortadores de correias são fornecidos em diversas versões até
1500 mm de largura da correia.
... e Acessórios
Arames especiais
de inserção ANKER
Arames de inserção
fixos ANKER com
arame de entrada,
Espirais de plástico
ANKER
19

Walther Sülzle GmbH
Leidringer Straße 40- 42
D -72348 Rosenfeld
Tel. +49 -74 28 -94 05 - 0
Fax +49 -74 28 -94 05 - 260
e-mail: info@suelzle.de
www.suelzle.de
© Direitos autorais Walther Sülzle GmbH.
Reprodução total ou parcial somente permitida
com autorização escrita.
ANKER ®
® ®
, ANCHOR , e ANKER Lacing Systems
são marcas registradas da Walther Sülzle GmbH
