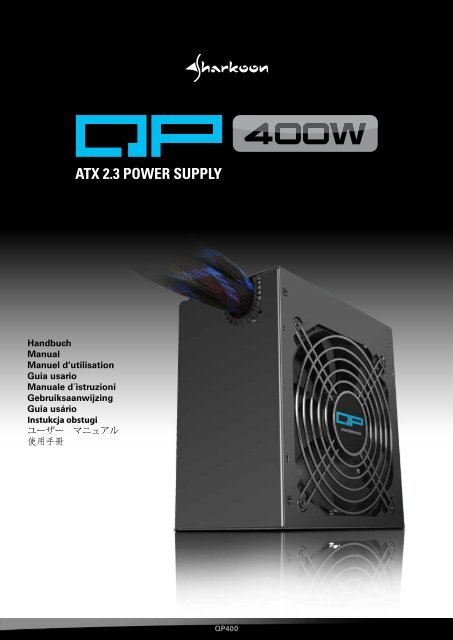

<strong>ATX</strong> <strong>2.3</strong> <strong>POWER</strong> <strong>SUPPLY</strong><br />
Handbuch<br />
Manual<br />
Manuel d‘utilisation<br />
Guia usario<br />
Manuale d´istruzioni<br />
Gebruiksaanwijzing<br />
Guia usário<br />
Instukcja obstugi<br />
ユーザー マニュアル<br />
使 用 手 冊<br />
QP400
Índice<br />
1. Características 3<br />
2. Especificações 4<br />
2.1 Síntese 4<br />
2.2 Tensão de rede e funções protectoras 4<br />
<strong>2.3</strong> Normas de segurança 4<br />
2.4 Período de garantia 4<br />
3. Peças e acessórios 5<br />
4. Instalação 6<br />
4.1 Instalar a PSU numa caixa de PC 6<br />
4.2 Conectar os componentes do PC à PSU 6<br />
4.2.1 Os conectores resumidamente 6<br />
4.2.2 Conectar a placa-mãe e placa(s) gráfica(s) 7<br />
4.<strong>2.3</strong> Conectar unidades ópticas e outros dispositivos periféricos 8<br />
4.2.4 Verificação de todas as conexões 8<br />
5. Resolução de problemas 9<br />
6. Diagramas de cabos 9<br />
Caro cliente!<br />
Parabéns pela aquisição de um produto SHARKOON de primeira qualidade.<br />
Recomendamos que leia este manual integral e atentamente para que possa desfrutar deste produto na totalidade<br />
das suas possibilidades e por um longo período de tempo.<br />
Divirta-se com o nosso produto!<br />
SHARKOON Technologies<br />
<br />
QP400 2
1. Características<br />
<strong>ATX</strong> 12 V v.<strong>2.3</strong>:<br />
Suporta os sistemas baseados nos processadores Intel e AMD mais recentes.<br />
Conectores de 12V independentes:<br />
Conectores de 12 V independentes que garantem uma alimentação estável a todos os<br />
componentes.<br />
80 plus bronze:<br />
Esta unidade de fonte de alimentação cumpre os requisitos da certificação “80 plus<br />
bronze”, oferecendo uma eficiência de 85% com 50% de carga e 82% de eficiência<br />
com 20% e 100% de carga.<br />
Função PFC activa:<br />
Esta fonte de alimentação funciona com PFC (Correcção de Factor de Alimentação)<br />
activa.<br />
Ventoinha de 120 mm:<br />
A ventoinha de 120 mm incorporada faculta um fluxo de ar<br />
considerável com baixas rotações, reduzindo eficazmente o ruído de funcionamento.<br />
Conector PCIe:<br />
Esta fonte de alimentação está equipada com um conector PCIe (6 pinos).<br />
<br />
QP400 3
AVISO<br />
Para evitar o risco de choque eléctrico, não abra a caixa da fonte de alimentação.<br />
Não existem quaisquer peças úteis ao utilizador no interior. Reserve<br />
a assistência e manutenção a pessoal autorizado da <strong>Sharkoon</strong>. A garantia<br />
será invalidada na eventualidade de abertura não autorizada da caixa da<br />
fonte de alimentação.<br />
Adequada somente para uso em ambientes internos ou em escritórios.<br />
Mantenha a fonte de alimentação dista de humidade!<br />
2. Especificações<br />
2.1 Síntese<br />
2.2 Tensão de linha e funções protectoras<br />
Esta PSU funciona com 100 a 240 V (50/60 Hz) e está equipada com as seguintes funções protectoras.<br />
1. Protecção contra sobretensão<br />
2. Protecção contra curto-circuitos:<br />
A fonte de alimentação está concebida com uma protecção contra curto-circuitos para evitar danos aos<br />
componentes da fonte de alimentação. A alimentação principal será desactivada aquando da ocorrência<br />
de um curto-circuito. A PSU voltará ao normal depois de removido o curto-circuito e o interruptor da<br />
alimentação principal ter sido desligado e ligado novamente, com um ciclo de pausa mínimo de 2<br />
segundos.<br />
3. Protecção contra sobreintensidade<br />
<strong>2.3</strong> Normas de segurança<br />
A nossa fonte de alimentação está certificada para cumprir as seguintes regulamentações: CE e CB.<br />
2.4 Período de garantia<br />
Oferecemos 2 anos de garantia para esta fonte de alimentação.<br />
<br />
QP400 4
3. Peças e acessórios<br />
A<br />
B<br />
C<br />
A – Fonte de alimentação “QP400”<br />
B – Cabo de alimentação<br />
C – Conjunto com parafusos de fixação<br />
Nota:<br />
Se algum dos itens indicados acima estiver em falta, contacte imediatamente o nosso serviço de apoio a<br />
clientes:<br />
support@sharkoon.com (Alemanha e Europa)<br />
support@sharkoon.com.tw (internacional).<br />
<br />
QP400 5
4. Instalação<br />
Remova qualquer PSU que já esteja instalada da caixa. Proceda da seguinte forma:<br />
1. Desligue o PC. Desconecte o cabo de alimentação da PSU da tomada de rede e da PSU. Desconecte<br />
todos os cabos conectados à caixa do PC (ex. teclado, rato, etc.).<br />
2. Abra a caixa do PC (para informações adicionais consulte o manual da caixa do PC).<br />
3. Desconecte todas os cabos de ligação entre a PSU e outros componentes do PC (ex. placa-mãe, Discos<br />
Rígidos, unidades, ventoinhas, etc.).<br />
4. Remova os parafusos de fixação que prendem a PSU à caixa do PC e retire cuidadosamente a PSU da<br />
caixa.<br />
4.1 Instalar a PSU na caixa do PC<br />
1. Insira a PSU na caixa do PC e coloque-a no suporte adequado para PSU na parte posterior da caixa.<br />
2. Aparafuse a PSU à caixa do exterior para o interior com os parafusos facultados. Tenha cuidado para<br />
não bloquear a ventoinha/entrada de ar incorporada da PSU.<br />
4.2 Conectar os componentes do PC à PSU<br />
4.2.1 Os conectores resumidamente<br />
Conector<br />
Tipo<br />
Cabo de alimentação<br />
<strong>ATX</strong> de 20+4 pinos (1x)<br />
Cabo de alimentação P8<br />
de 4+4-pinos (1x)<br />
Cabo de alimentação<br />
PCIe de 6 pinos (1x)<br />
Conector<br />
Tipo<br />
Cabo de alimentação<br />
SATA (6x)<br />
Conector de 4 pinos<br />
para dispositivos periféricos<br />
(2x)<br />
Conector de 4 pinos<br />
para disquete (1x)<br />
<br />
QP400 6
Nota :<br />
Todos os conectores estão concebidos de forma evitar erros de ligação. Se não conseguir conectar o<br />
conector fêmea a um conector macho de uma unidade ou periférico, verifique por favor se ambos os<br />
conectores estão correctamente orientados.<br />
Não force a conexão do conector fêmea no conector macho na orientação incorrecta, nem modifique<br />
qualquer dos componentes uma vez que danificará a PSU e o seu hardware. A garantia da SHARKOON não<br />
cobre danos causados por manuseamento indevido.<br />
4.2.2 Conectar a placa-mãe e placa(s) gráfica(s)<br />
1. Conecte o cabo de ligação <strong>ATX</strong> (fig. 1) ao conector respectivo na placa-mãe.<br />
fig. 1<br />
2. Na eventualidade de a placa-mãe também dispor de um conector de alimentação adicional de 4 pinos<br />
ou 4+4 pinos (conector P4 resp. P8), conecte também o conector respectivo (fig.2).<br />
fig. 2<br />
Nota :<br />
A ligação de alimentação da placa-mãe dependa do fabricante e pode variar. Para informações mais<br />
detalhadas sobre como estabelecer a ligação de alimentação consulte o manual da placa-mãe.<br />
<br />
QP400 7
3. Na eventualidade de a sua placa gráfica PCIe estar equipada com um conector de alimentação adicional,<br />
conecte também o conector de alimentação de 6 pinos (fig. 3) que proporcionará uma alimentação<br />
estável à sua placa gráfica.<br />
fig. 3<br />
4.<strong>2.3</strong> Conectar unidades ópticas e outros dispositivos periféricos<br />
1. Conecte a ficha de 4 pinos (fig.4), a ficha SATA (fig. 5) e a ficha de disquete de 4 pinos (fig. 6) aos<br />
dispositivos periféricos correspondentes.<br />
fig. 4 fig. 5 fig. 6<br />
Nota :<br />
Para mais informações consulte os manuais respectivos das suas unidades e dispositivos periféricos.<br />
4.2.4 Verificação de todas as conexões<br />
Certifique-se de que todos os dispositivos estão devidamente conectados e conecte o cabo de alimentação<br />
da PSU a uma tomada de rede a ligue a fonte de alimentação. Aqui termina a instalação da PSU.<br />
<br />
QP400 8
5. Resolução de problemas<br />
Na eventualidade de a fonte de alimentação não funcionar devidamente, verifique os seguintes tópicos:<br />
1. O cabo de alimentação está devidamente conectado a uma tomada de rede e ao conector de<br />
alimentação da PSU?<br />
2. Certifique-se de que o interruptor ligado/desligado está na posição “I”.<br />
3. Verifique se o conector de alimentação principal está devidamente conectado à placa-mãe.<br />
4. Verifique se os conectores de alimentação estão devidamente conectados aos dispositivos periféricos<br />
caso a função de protecção contra curto-circuitos ter sido activada ao ligar a PSU.<br />
5. Desligue o interruptor de alimentação e volte a ligá-lo várias vezes com um ciclo mínimo de pausa de 5<br />
segundos.<br />
6. Caso a PSU ainda não funcione, contacte support@sharkoon.com.<br />
6. Diagramas de cabos<br />
Cabo de alimentação <strong>ATX</strong> de 20+4 pinos<br />
Cabo de alimentação P8 de 4+4 pinos<br />
Cabo de alimentação PCIe de 6 pinos<br />
Cabo de alimentação SATA + cabo de alimentação de 4 pinos para disquete<br />
Cabo de alimentação SATA + cabo de alimentação de 4 pinos para periféricos<br />
<br />
QP400 9
Cabo de alimentação SATA + cabo de alimentação de 4 pinos para periféricos<br />
Aviso:<br />
Uma vez que é política da SHARKOON promover o constante melhoramento dos seus produtos, o design e<br />
especificações dos mesmos podem sofrer alterações sem aviso prévio. As especificações dos produtos podem<br />
variar conforme o país.<br />
Reservados todos os direitos (aplicável também aos extractos) para tradução, reimpressão, reprodução pela<br />
cópia ou outros meios técnicos. Qualquer violação dá direito a compensação.<br />
Reservados todos os direitos sobretudo no caso de atribuição de patente ou patente de utilidade. Estão reservados<br />
os direitos de distribuição e de alteração técnica.<br />
Eliminação de equipamentos usados<br />
O seu produto foi concebido e fabricado com materiais e componentes de alta qualidade, os quais podem ser<br />
reciclados e reutilizados.<br />
Quando o símbolo do caixote do lixo com uma cruz em cima é colocado num produto, é sinal de que o mesmo<br />
está coberto pela Directiva Europeia 2002/96/EC.<br />
Informe-se acerca dos pontos de recolha para resíduos de equipamentos eléctricos e electrónicos.<br />
Siga as regras locais e não elimine os seus equipamentos usados juntamente com o lixo doméstico. A correcta<br />
eliminação dos seus equipamentos usados evita quaisquer potenciais consequências negativas para o<br />
ambiente e saúde humana.<br />
© SHARKOON Technologies 2011<br />
