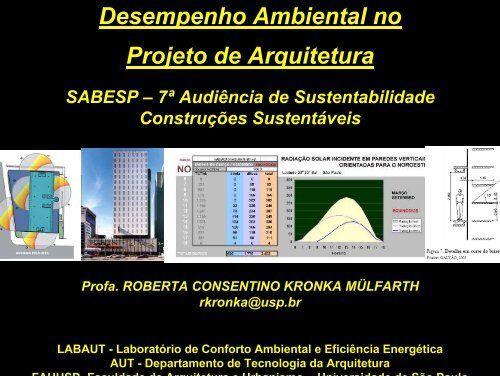

Desempenho Ambiental no
Projeto de Arquitetura
SABESP – 7ª Audiência de Sustentabilidade
Construções Sustentáveis
Profa. ROBERTA CONSENTINO KRONKA MÜLFARTH
rkronka@usp.br
LABAUT - Laboratório de Conforto Ambiental e Eficiência Energética
AUT - Departamento de Tecnologia da Arquitetura

“Eu penso que nós devemos sentar e definir a terminologia da
sustentabilidade. Todos nós, no mundo, estamos utilizando o
mesmo significado? Agora me parece muito difícil atingir a
sustentabilidade com todas as interpretações existentes..... De
fato, talvez não possamos atingir a sustentabilidade porque
implica em perfeição......!”
Teddy Siagian, Indonésia, Sustainable Building,
setembro 2002, Oslo.

Vitruvius, Leonardo da Vinci, Thomas Jefferson, Ebenezer Howard, Le
Corbusier, Frank Lloyd Writh, Buckminster Füller – Propuseram cidades
ideais que deveriam ser criadas por sociedades ideais.....

MODELOS URBANOS
“INSUSTENTÁVEIS”
Phoenix,
Arizona
Los Angeles, California
São Paulo

Mancha urbana da região metropolitana de São
Paulo
São Paulo ~18 milhões de habitantes em 1600 Km2

LONDON BRIDGE TOWER
LONDRES
Renzo Piano
•Projeto aprovado recentemente na
Prefeitura de Londres
•Construção sobre o metrô
•Público de 8 mil pessoas
•15 vagas de garagem
•Em prol do transporte coletivo,
investidores e projetistas propõem
edifícios com número de vagas menores
que o permitido

DESEMPENHO AMBIENTAL
Modelos Vencidos!!!

CLIMA E ORIENTAÇÃO
Critérios para o Desempenho Ambientais da Arquitetura
Rio de Janeiro, São Paulo,
Curitiba
Dubai, Nova Iorque,
Londres

CLIMAS DO BRASIL
De Norte a Sul
Belém
Porto
Alegre

São Paulo
massa de vapor (g/Kg)
Carta Bioclimática
30.0
28.0
26.0
24.0
22.0
20.0
18.0
16.0
CA
14.0
12.0
10.0
8.0
6.0
4.0
2.0
0.0
0 2 4 6 8 101214161820222426283032343638404244464850
temperatura (°C)

Ideais de Projeto para o uma Arquitetura de Maior Desempenho Ambiental:
Insolação, Proteção Solar, Iluminação Natural, Ventilação (Natural + Mecânica) e Tratamento Acústico

AVALIAÇÃO DE DESEMPENHO AMBIENTAL
As possibilidades da Simulação Computacional
Perguntas anteriores à simulação:
Para que e o que simular?
Como simular?
Como avaliar?

Av. Paulista Banco Sul Americano Arq. Rino Levi

Estudo de insolação das Fachadas (desenho Dominique Fretin)

Foto do brise da fachada
Noroeste
Foto do brise da fachada
Sudeste

Hospital do Aparelho Locomotor -Sarah Kubitschek Salvador
Associação das Pioneiras Sociais (1991)
Arq. Lelé

CONCEPÇÃO ARQUITETÔNICA
Estudo de Caso: CENPES II, Petrobras no Rio de Janeiro
Condicionamento Natural e Artificial

programa de usos
ENPES II:
Prédio Central
Laboratórios
Centro de Convenções
Realidade Virtual
Empreiterópolis
Oficinas
Orquidário
Planta Piloto
Restaurante
0 CENPES I

ensaios preliminares de insolação do conjunto
e da unidade dos laboratórios

ensaios preliminares de ventilação do conjunto
Wind Simulation

estudos de insolação do conjunto
solstício de inverno, solstício de verão e equinócios
solstício de verão no período da manhã (9h)/ projeção de sombras do Prédio
Central sobre os laboratórios no solstício de verão/ hierarquização de áreas

estudos de ventilação do conjunto
simulação de vento a 10 metros de altura
simulação de vento no nível do pedestre

estudos de pressão e velocidade do vento
nas envoltórias dos edifícios

Proteção Solar, Desempenho Térmico, Iluminação Natural e
Comunicação entre interior e exterior

Iluminação natural Para o
Conforto e a Qualidade do
Espaço Interno e a
Eficiência Energética da
Iluminação Artificial

Envoltória e Desempenho Ambiental
Iluminação Natural e Proteção Solar x Ventilação Natural
Diferentes Aberturas para Diferentes Funções Ambientais

pátios dos laboratórios
conforto ambiental nos espaços abertos
terraços do prédio central
pátio do centro de convenções

nálise comparativa de desempenho térmico e eficiência energética ambiente de

Edifício Alto na Praça 14 Bis:
Forma, Orientação e Proteção Solar
Trabalho Final de Graduação, FAUUSP.

Edifício Alto (uso misto) na Avenida Paulista
abalho Final de Graduação, FAUUSP.

Edifício Alto de Escritórios na
Móoca, Diagonal Sul
Trabalho Final de Graduação
Sandro Tubertini

REABILITAÇÃO TECNOLÓGICA DE FACHADAS
(Arq. Viviane Caroline Abe Menção Honrosa Paviflex 2002)
Projeto de reabilitação de um edifício de escritórios em São Paulo,
de 1971, que visa a melhoria das condições de habitabilidade e
eficiência energética.

Principais Problemas
Elevadas temperaturas no interior
dos escritórios devido à ocupação,
aos equipamentos e à radiação
solar.
Elevado nível de ruído no interior
dos escritórios.
Ofuscamento.
Elevado consumo energético no
escritório.
O que pode ser feito?
Redução das temperaturas através
do controle da radiação solar e
iluminação artificial.
Troca dos caixilhos e dos vidros por
modelos mais eficientes do ponto de
vista acústico.
Dispositivos de controle solar.
Atualização do sistema de arcondicionado
e iluminação artificial.

hapa metálica
timento da luz)
lightshelf
brise
brise
pas metálicas
janela
pilar
grelha metálica
aventamentos

Simulação de
Iluminação natural –
situação existente:
contraste,
ofuscamento e
níveis baixos
Simulação de
Iluminação – com o
Retrofit:
Proteção solar e
Distribuição
homogênea da luz
natural
