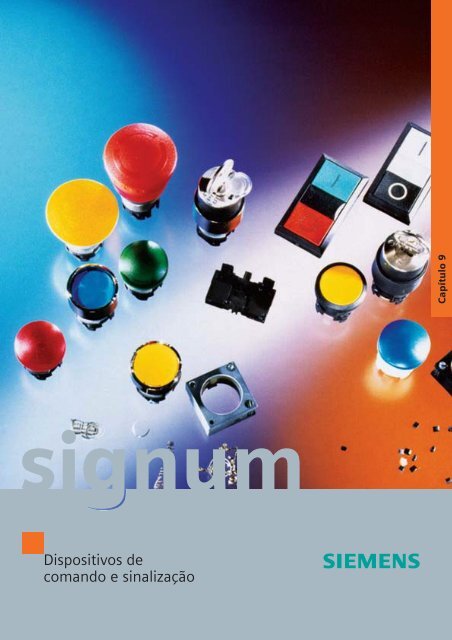

Capítulo 9

signum

Dispositivos de

comando e sinalização

Dispositivos de Comando e Sinalização

Botões e Sinalizações

1

Diâmetro 22mm,

Termoplástico

SIGNUM 3SB3

Tabela de escolha

Pág.

• Conjunto montado 3SB32 9/6

•Frontal do botão e frontal

da sinalização 3SB30 9/9, 9/15

• Elemento de contato e

elemento soquete 3SB34 9/27

• Acessórios 3SB19, 3SB39 9/29

Descrição 9/3

Dados técnicos 9/5

Dimensões 9/36


Metálico



Pág.

• Conjunto montado 3SB36 9/17

•Frontal do botão e frontal

da sinalização 3SB35 9/19, 9/26



• Acessórios 3SB19 9/29




2

3

4

5

6

7

8

9


Termoplástico

Botoeiras,

Diâmetro 22mm


Pág.


Pág.



• Botão duplo liga-desliga 3SB31 9/16



• Acessórios 3SB39 9/16

• Caixa para botoeira 3SB38 9/35



• Acessório-etiqueta 3SB39 9/29





Siemens NS K · 2004\02

9/1

SIGUARD – Safety Integrated

Técnica de segurança

Sinalizador coluna

Sinalizador

8WD44

8WD53

Com lâmpada incandescente

e LED

Diâmetro Ø70mm

Pág.

Tabela de escolha 9/44

• Acessórios 9/45

Instalação e fixação por um furo,

possuindo alta resistência mecânica

Pág.

Tabela de escolha 9/47







9/2 Siemens NS K · 2004\02



1

Panorama da linha

SIGNUM é um programa de

botões e sinalização em material

termoplástico e metálico, para

fixações em porta de painéis e

terminais de ligação na traseira.

SIGNUM caracteriza-se pelo

moderno “design” industrial,

formato plano e permitir uma

rápida montagem.

Além disso, SIGNUM em material

metálico é um programa mundial

com alto grau de proteção IP 67

e NEMA 4.

Normas

IEC 60 947-1, EN 60 947-1

(DIN VDE 0660 Parte 100),

IEC 60 947-5-1, EN 60 947-5-1

(DIN VDE 0660 Parte 200)

Forma construtiva

SIGNUM é disponível

• em material termoplástico

e metálico

Uma combinação de frontais

de botões e sinalizações 3SB3

apresentam forma plana. A

forma plana facilita a limpeza.

As superfícies de acionamento

dos botões e dos botões

sinalizados são côncavas, e os

visores das sinalizações são

convexas.

Inscrições para identificação

As identificações podem

ser feitas por etiquetas com

porta-etiquetas.

Construção

Um botão de comando e/ou

sinalização é composto de

frontal com botão, com ou sem

sinalização e elemento de

contato e/ou elemento soquete

fixados na traseira do elemento

de fixação.

O elemento de fixação, pode

ser girado, permitindo fixação

em portas de painéis com

espessura de 1 a 4 mm ou

3 a 6 mm.

Na execução normal podem ser

acoplados dois elementos de

contato ao elemento de fixação.

Se forem necessários

três elementos de contato

ou um elemento soquete mais

dois elementos de contato,

um elemento suporte adicional

deverá ser acoplado atrás do

elemento de fixação. Um

elemento suporte apropriado,

deverá ser utilizado para o

caso de comutador, comutador

com chave e botão duplo

LIGA-DESLIGA.

Conjuntos montados são

oferecidos para os casos de

aplicações mais comuns.

Elemento de fixação

O elemento de fixação para

espessuras de porta do painel

de 1 a 4 mm é encaixado na

parte traseira do frontal do

botão/sinalização, na direção da

seta ▲ 1-4 mm ▲. O parafuso

de fixação encontra-se na parte

inferior direita.

Para porta do painel com

espessuras de 3 a 6 mm,

o elemento de fixação deverá

ser girado na direção da seta

▲ 3-6 mm ▲ sendo que, nesta

posição, o parafuso de fixação

estará localizado na parte

superior direita. Neste caso, o

parafuso de fixação deverá ser

girado totalmente no sentido

anti-horário, antes da montagem

do elemento de fixação.

Na utilização de porta-etiqueta,

capa de proteção ou outros

acessórios, deverá ser levada

em conta a redução da

espessura máxima permitida da

porta do painel, em razão da

espessura do acessório.

Elemento de contato e

elemento soquete

Os elementos de contatos

possuem unidades de contato

deslizante (compostas por

contatos NA e/ou contatos NF).

Mesmo em casos de baixas

tensões e correntes, a partir de

5 V/1 mA o contato é garantido.

Os contatos são adequados

para aplicações com sistemas

eletrônicos e convencionais.

Os contatos NF possuem

abertura forçada.

Para as sinalizações e botões

sinalizados, além do elemento

de contato, possui elemento

soquete para lâmpada BA 9s.

Elemento de contato e elemento

soquete possuem identificação

conforme EN 50 013.

Montagem

SIGNUM permitem montagem

simples e rápida:

• Insira o frontal de comando ou

sinalização na abertura da

porta, pela parte frontal

• Acople o elemento de fixação

pela parte traseira

• Aperte firmemente o parafuso

do elemento de fixação

• Encaixe elemento de contato

ou elemento soquete

diretamente sobre o elemento

de fixação

Técnica dos

terminais de ligação

Estão disponíveis botões e

sinalizações com terminais de

ligação por parafusos.

Os botões e sinalizações da linha

3SB3 com terminais por

parafusos são executados com a

técnica SIGUT. Os parafusos

imperdíveis, as entradas para

inserção de condutores em forma

de funil e as guias para elemento

fenda economizam tempo de

ligação e permitem a utilização

de parafusadeiras elétricas.

Caixas para botoeiras

Para as execuções das

botoeiras, estão disponíveis

caixas em termoplástico

com 1, 2, 3, 4 ou 6 furos.

Introdução

Botão de comando termoplástico

Botão de comando metal

2

3

4

5

6

7

8

9


9/3



Introdução

Montagem

Fixação na porta do painel

B

C

D

NSD 00029

E

A Frontal do botão de comando

B Porta do painel

C Elemento de fixação

D Elemento de contato

E Elemento soquete

F Elemento suporte

A

D

F

C

B

A

Identificação dos contatos

Para elemento de contato

com 2 contatos, por ex.

1 NA + 1 NF

Para dois elementos de

contato, cada um com

1 contato por ex.

1 NA, 1 NF

Para dois elementos de

contato, cada um com 2

contatos por ex.

1 NA + 1 NF, 1NA + 1 NF

Para elemento de contato,

com 2 contatos por ex.

1 NA + 1 NF e um elemento

soquete

Espessura para

fixação

Nível do elemento

com 1 contato

Nível do elemento

com 2 contatos

Suporte para o 3º elemento

Suporte

1 - 4 mm

1 3 2

1 5 4

2 6 3

1 - 4 mm

1 3 2

1 5 4

2 6 3

1 - 4 mm

1 3 2

1 5 4

2 6 3

1 - 4 mm

1 3 2

1 5 4

2 6 3

NSD 00031

Elemento de contato,


13

14

13

14

21

22

13

14

43

44

13

14

X1

X2

21

22

21

22

31

32

21

22

9/4 Siemens NS K · 2004\02

Dados técnicos conforme IEC 60 947-5-1 (DIN VDE 0660 Parte 200) e EN 418



Introdução

Tensão nominal de isolação U i

400 V

Grau de poluição Classe 3 conforme DIN VDE 0110

Corrente térmica convencional I th 10 A

Correntes nominais I e Corrente alternada 50 ... 60 Hz Corrente contínua

I e /AC-12 I e /AC-15 I e /DC-12 I e /DC-13

terminais com parafusos terminais com parafusos terminais com parafusos terminais com parafusos

A A A A

Com tensões nominais U e 24 V 10 6 10 3

48 V 10 6 5 1,5

110 V 10 6 2,5 0,7

230 V 10 6 1 0,3

400 V 10 3 - -

Dados conforme e

Tensão nominal

• Elemento de contato

300 VCA

• Sinalização

125 VCA; 2,5 W para BA 9s

Corrente permanente

10 A

Capacidade

A 300; R 300; A 600 mesma polaridade

Confiabilidade de contato

Tensão/corrente

5 V/1 mA

Proteção contra curto-circuito

(sem solda de contatos conforme

DIN VDE 0660 Parte 200)

• Fusíveis DIAZED, classe gL/gG

10 A

• Minidisjuntor curva C

10 A

conforme DIN VDE 0641

Vida útil mecânica

• Frontal de botão e elemento de contato 10 x 10 6 manobras

• Comutador com impulso e retenção 3 x 10 5 manobras

• Frontal de botão sinalizado

3 x 10 6 manobras

Vida útil elétrica

• em I e /AC-15

10 x 10 6 manobras

com contatores 3RT10 15 a 3RT10 26

• em regime I e /DC-12 ou DC-13

Em corrente contínua, a vida útil dos contatos não é somente função da corrente de desligamento,

mas também da tensão, da indutividade do circuito e da velocidade de comutação.

Dados orientativos não são possíveis.

Freqüência de manobras

1000 manobras/h

Condições climáticas

Temperatura ambiente

Grau de proteção conforme IEC 60 529,

DIN VDE 0470

À prova de intempéries; adequado para aplicações navais

–25 a +70 °C utilizando-se botões não sinalizados e sinalizações com LED

–25 a +60 °C utilizando-se botões sinalizados e sinalizações com lâmpada incandescente

IP 20 Terminais de ligação de elementos de contato e elementos soquete

IP 66 Frontal de botão e sinalização

IP 67 Frontal de botão com capa protetora

Elemento soquete

Terminais de ligação por parafusos

para lâmpadas com soquete BA 9s; lâmpadas incandescentes, neon e LED’s

Seção dos terminais de ligação

Terminais de ligação por parafusos:

• cabo flexível com terminal tubular 2 x (0,5 a 1,5 mm 2 )

• fio 2 x (1 a 2,5 mm 2 )

1

2

3

4

5

6

7

8

9

Torque de aperto dos parafusos

do elemento de fixação

Torque de aperto dos parafusos

dos terminais

Identificação dos contatos

Identificação do componente

Medidas de proteção

max. 1 Nm

1 ... 1,2 Nm

conforme DIN EN 50 013: identificação dos contatos no elemento de fixação

identificação da função por etiqueta

Na montagem em portas de painel e em caixas metálicas, os botões de comando e as sinalizações

não deverão ser incorporados nas medidas de proteção.

Proteção contra toque acidental Proteção contra toque acidental conforme VBG 4 e DIN VDE 0106

Resistência do choque

conf. IEC 60 068 Parte 2-27

≤ 50 g Elementos sem lâmpada incandescente

≤ 30 g Elementos com lâmpada incandescente

Duração

11 ms

Forma de onda

semi-senoidal


9/5


SIGNUM 3SB3, termoplástico 22mm

Conjunto montado


Botão de comando


sinalizado

Execução Cor Contatos Tipo Peso (kg)

Botão de comando preto 1 NA 3SB3202-0AA11 0,04

preto 1 NF 3SB3203-0AA11

vermelho 1 NF 3SB3203-0AA21

amarelo 1 NA 3SB3202-0AA31

verde 1 NA 3SB3202-0AA41

azul 1 NA 3SB3202-0AA51

branco 1 NA 3SB3202-0AA61

preto 1 NA + 1 NF 3SB3201-0AA11 0,05

vermelho 1 NA + 1 NF 3SB3201-0AA21

amarelo 1 NA + 1 NF 3SB3201-0AA31

verde 1 NA + 1 NF 3SB3201-0AA41

azul 1 NA + 1 NF 3SB3201-0AA51

branco 1 NA + 1 NF 3SB3201-0AA61

Botão de comando sinalizado vermelho 1 NF 3SB3246-0AA21 0,04

Com LED incorporado amarelo 1 NA 3SB3245-0AA31

24 VCA/CC verde 1 NA 3SB3245-0AA41



incolor 1 NA 3SB3245-0AA71

vermelho 1 NA + 1 NF 3SB3247-0AA21 0,04





incolor 1 NA + 1 NF 3SB3247-0AA71

Com LED incorporado vermelho 1 NF 3SB3250-0AA21 0,04

110 VCA amarelo 1 NA 3SB3257-0AA31











Com LED incorporado vermelho 1 NF 3SB3254-0AA21 0,04

230 VCA amarelo 1 NA 3SB3253-0AA31











Com elemento soquete direto vermelho 1 NF 3SB3207-0AA21 0,05

BA 9s sem lâmpada amarelo 1 NA 3SB3206-0AA31











9/6 Siemens NS K · 2004\02


Botão de

comando cogumelo

puxar para destravar

Comutador de comando




Execução Cor e código do segredo Contatos Tipo Peso (kg)

Botão de comando cogumelo vermelho 1 NF 3SB32 03–1CA21 0,036

Ø 40 mm,

com trava 1 NA + 1 NF 3SB32 01–1CA21 0,045

Puxar para destravar

Comutador 2 posições preto 1 NA 3SB32 02–2KA11 0,033

(1 x 50º) preto 1 NA 3SB32 02–2KA11 0,033

Com retenção

Comutador 3 posições

(2 x 50º)

preto

Com retenção 1 NA e 1 NA 3SB32 10–2DA11 0,043

1 NA + 1 NF e 3SB32 08–2DA11 0,061

1 NA + 1 NF

Impulso 1 NA e 1 NA 3SB32 10–2EA11 0,043

1 NA + 1 NF e 3SB32 08–2EA11 0,061

1 NA + 1 NF

1

2

3

4

5

6

7

8

9

Comutador de

comando com chave

Comutador 2 posições preto 1 NA 3SB32 02–4AD11 0,085

RONIS com 2 chaves SB 30

Chave extraível em 1 NA + 1 NF 3SB32 01–4AD11 0,095

qualquer posição (1 x 50º)



cogumelo

destravamento

giratório

Botões de comando de emergência conf. EN 418 com etiqueta amarela, Ø 80 mm,

utilizáveis também com relés de segurança 3TK28

Botão de comando cogumelo, vermelho 1 NF 3SB32 03–1HA20 0,036

Ø 40 mm,

com trava 1 NA + 1 NF 3SB32 01–1HA20 0,045

Destravamento giratório

BG-PR‹

FZERT

96 4041

Abertura forçada conforme IEC 60 947-5-1, anexo K, e

DIN VDE 0660 Parte 200.


9/7





Sinalização

com visor liso

Execução Cor Tensão nominal Tipo Peso (kg)

Sinalização com visor liso

Com LED incorporado vermelho 3SB3244-6AA20 0,03

24 VCA/CC amarelo 3SB3244-6AA30

verde

3SB3244-6AA40

azul


branco


incolor



110 VCA amarelo 3SB3248-6AA30

verde


azul


branco


incolor



230 VCA amarelo 3SB3252-6AA30

verde


azul


branco


incolor


Sinalização com visor

com anéis concêntricos

Com soquete direto BA 9s vermelho 3SB3204-6AA20 0,04

sem lâmpada amarelo 3SB3204-6AA30

verde


azul


branco


incolor


Sinalização com visor

com anéis concêntricos

Com LED incorporado vermelho 3SB3244-6BA20 0,04

24 VCA/CC amarelo 3SB3244-6BA30

verde

3SB3244-6BA40

azul


branco


incolor



110 VCA amarelo 3SB3248-6BA30

verde


azul


branco


incolor


Sinalisador acústico

Acionador para

potenciômetro


230 VCA amarelo 3SB3252-6BA30

verde


azul


branco


incolor


Com soquete direto BA 9s vermelho 3SB3204-6BA20 0,04

sem lâmpada amarelo 3SB3204-6BA30

verde


azul


branco


incolor


Sinalizador acústico, IP 65

Tom contínuo (2,4 kHz) 24 VCA/CC 3SB3233-7BA10 0,03

Corrente nominal, 10 mA 115 VCA/CC 3SB3234-7BA10

Volume de som, 80 dB/10 cm 230 VCA/CC 3SB3235-7BA10

Acionador para potenciômetro 1) 3SB1000-7CH07 0,02

1) O potenciômetro não faz parte do fornecimento.

9/8 Siemens NS K · 2004\02




com tecla saliente


sinalizado


sinalizado




Botões de comando

Execução Cor Tipo Peso (kg)

Botão de comando preto 3SB3000-0AA11 0,02

vermelho


amarelo


verde


azul


branco


cinza

3SB3000-0AB51

incolor


Botão de comando preto 3SB3000-0BA11 0,02

com tecla saliente vermelho 3SB3000-0BA21

amarelo


verde


azul


Botão de comando sinalizado vermelho 3SB3001-0AA21 0,02

Com suporte para três elementos amarelo 3SB3001-0AA31

verde


azul


branco


incolor


Botão de comando vermelho 3SB3001-0BA21 0,02

sinalizado com tecla saliente amarelo 3SB3001-0BA31

Com suporte para três elementos verde 3SB3001-0BA41

azul


incolor


Botão de comando com retenção preto 3SB3000-0DA11 0,07

Libera com novo impulso vermelho 3SB3000-0DA21

amarelo

3SB3000-0DA31

verde


azul


branco


cinza

3SB3000-0DB51

Botão de comando sinalizado vermelho 3SB3001-0DA21 0,07

com retenção amarelo 3SB3001-0DA31

Com suporte para três elementos, verde 3SB3001-0DA41

Libera com novo impulso azul 3SB3001-0DA51

branco


incolor


1

2

3

4

5

6

7

8

9


9/9






cogumelo Ø 30 mm


Botão de comando cogumelo preto 3SB3000-1DA11 0,03

Ø 30 mm vermelho 3SB3000-1DA21

amarelo


verde



cogumelo Ø 40 mm

Botão de comando cogumelo preto 3SB3000-1GA11 0,03

Ø 40 mm vermelho 3SB3000-1GA21

amarelo

3SB3000-1GA31

verde

3SB3000-1GA41

Botão de comando amarelo 3SB3001-1DA31 0,03

cogumelo sinalizado Ø 30 mm verde 3SB3001-1DA41

Com suporte para três elementos branco 3SB3001-1DA61


cogumelo com trava

sinalizado Ø 30 mm

Botão de comando amarelo 3SB3001-1GA31 0,03

cogumelo sinalizado Ø 40 mm verde 3SB3001-1GA41

Com suporte para três elementos branco 3SB3001-1GA61


cogumelo sinalizado

Ø 40 mm

Botão de comando cogumelo preto 3SB3000-1EA11 0,03

com trava Ø 30 mm vermelho 1) 3SB3000-1EA21




Ø 30 mm

Botão de comando cogumelo preto 3SB3000-1CA11 0,03

com trava Ø 40 mm vermelho 1) 3SB3000-1CA21


Botão de comando cogumelo vermelho 3SB3001-1EA21 0,03

com trava sinalizado Ø 30 mm amarelo 3SB3001-1EA31

Com suporte para três elementos verde 3SB3001-1EA41

Puxar para destravar azul 3SB3001-1EA51

incolor

3SB3001-1EA71



Ø 40 mm

Botão de comando cogumelo vermelho 3SB3001-1CA21 0,03

com trava sinalizado Ø 40 mm amarelo 3SB3001-1CA31

Com suporte para três elementos, verde 3SB3001-1CA41

Puxar para destravar azul 3SB3001-1CA51

incolor

3SB3001-1CA71

1) Número máximo de elementos de contatos: 3 elementos de 1 contato ou 2

elementos de 2 contatos. Utilizando-se o suporte 3SB39 01–0AB, a posição

central deverá estar ocupada.

9/10 Siemens NS K · 2004\02


Comutador

Comutador sinalizado



Comutadores



Com retenção, preto 3SB30 00–2KA11 0,023

(1 x 50º) vermelho 3SB30 00–2KA21

verde

3SB30 00–2KA41

branco 3SB30 00–2KA61

sinalizado vermelho 3SB30 01–2KA21 0,023

com suporte amarelo 3SB30 01–2KA31

para 3 elementos verde 3SB30 01–2KA41

azul


incolor 3SB30 01–2KA71

De impulso (impulso à direita) preto 3SB30 00–2LA11 0,023

(1 x 50º) vermelho 3SB30 00–2LA21

verde

3SB30 00–2LA41

branco 3SB30 00–2LA61

sinalizado vermelho 3SB30 01–2LA21 0,023

com suporte amarelo 3SB30 01–2LA31

para 3 elementos verde 3SB30 01–2LA41

azul


incolor 3SB30 01–2LA71


Com retenção preto 3SB30 00–2DA11 0,023

(2 x 50º) vermelho 3SB30 00–2DA21

verde

3SB30 00–2DA41

branco 3SB30 00–2DA61

sinalizado vermelho 3SB30 01–2DA21 0,023

com suporte amarelo 3SB30 01–2DA31

para 3 elementos verde 3SB30 01–2DA41

azul


incolor 3SB30 01–2DA71

De impulso (impulso à preto 3SB30 00–2EA11 0,023

direita e à esquerda) vermelho 3SB30 00–2EA21

(2 x 50º) verde 3SB30 00–2EA41

branco 3SB30 00–2EA61

sinalizado vermelho 3SB30 01–2EA21 0,023

com suporte amarelo 3SB30 01–2EA31

para 3 elementos verde 3SB30 01–2EA41

azul

3SB30 01–2EA51

incolor 3SB30 01–2EA71

Com retenção à direita e preto 3SB30 00–2GA11 0,023

impulso à esquerda vermelho 3SB30 00–2GA21

(2 x 50º) verde 3SB30 00–2GA41

branco 3SB30 00–2GA61

Com retenção à esquerda e preto 3SB30 00–2FA11 0,023

impulso à direita vermelho 3SB30 00–2FA21

(2 x 50º) verde 3SB30 00–2FA41

branco 3SB30 00–2FA61

1

2

3

4

5

6

7

8

9


9/11



Comutadores com chave


Comutador com chave

RONIS

Comutador com

chave CES

Comutador com

chave IKON

Comutador com

chave BKS

Execução Chave Código Chave Tipo Peso

do segredo/ extraível na (kg)

cor

posição

Comutador 2 posições com 2 chaves

Com retenção, RONIS SB 30 O+I 3SB30 00–4HD11 0,075

(1 x 50º) plano O 3SB30 00–4HD01

I

3SB30 00–4HD21

Com retenção, RONIS SB 30 O+I 3SB30 00–4AD11 0,075

(1 x 50º) plano O 3SB30 00–4AD01

I

3SB30 00–4AD21

CES SSG 10 O+I 3SB30 00–4LD11 0,126

O

3SB30 00–4LD01

I


LSG 1 O+I 3SB30 00–4LF01

O

3SB30 00–4LF11

IKON 360012 K1 O+I 3SB30 00–5LD11 0,131

O


BKS S1 O+I 3SB30 00–5AD11 0,126

O


I


O.M.R. 73038 O+I 3SB30 00–3AG11 0,117

azul claro O 3SB30 00–3AG01

73037 O+I 3SB30 00–3AH11

vermelho O 3SB30 00–3AH01

I

3SB30 00–3AH21

73034 O+I 3SB30 00–3AJ11

preto O 3SB30 00–3AJ01

73033 O+I 3SB30 00–3AK11

amarelo O 3SB30 00–3AK01

De impulso RONIS SB 30 O 3SB30 00–4BD01 0,075

(impulso à esquerda),

plano

(1 x 50º)

CES SSG 10 O 3SB30 00–4MD01 0,126

LSG 1 O 3SB30 00–4MF11

IKON 360012 K1 O 3SB30 00–5MD01 0,131

BKS S1 O 3SB30 00–5BD01 0,126

Comutador com

chave O.M.R.

O.M.R. 73038 O 3SB30 00–3BG01 0,117

azul claro

73037 O 3SB30 00–3BH01

vermelho

73034 O 3SB30 00–3BJ01

preto

73033 O 3SB30 00–3BK01

amarelo

9/12 Siemens NS K · 2004\02



RONIS

Comutador com

chave CES

Comutador com

chave IKON



Comutadores com Introdução chave

Classe 10, texto


Texto


cor

posição


Com retenção, RONIS SB 30 O+I+II 3SB30 00–4DD11 0,075

(2 x 50º) plano O 3SB30 00–4DD01

I+II

3SB30 00–4DD41

I


II


O+I


CES SSG 10 O+I+II 3SB30 00–4PD11 0,126

O

3SB30 00–4PD01

I+II


I


II


IKON 360012 K1 O+I+II 3SB30 00–5PD11 0,131

BKS S1 O+I+II 3SB30 00–5DD11 0,126

O


II


O.M.R. 73038 I+O+II 3SB30 00–3DG11 0,117

azul claro O 3SB30 00–3DG01

73037 I+O+II 3SB30 00–3DH11

vermelho O 3SB30 00–3DH01

73034 I+O+II 3SB30 00–3DJ11

preto O 3SB30 00–3DJ01

73033 I+O+II 3SB30 00–3DK11

amarelo O 3SB30 00–3DK01

De impulso (impulso RONIS SB 30 O 3SB30 00–4ED01 0,075

à direita e à esquerda),

plano

(2 x 50º)

CES SSG 10 O 3SB30 00–4QD01 0,126

1

2

3

4

5

6

7

8

9

Comutador com

chave BKS

IKON 350012 K1 O 3SB30 00–5QD01 0,131

BKS S1 O 3SB30 00–5ED01 0,126

Comutador com

chave O.M.R.

O.M.R. 73038 O 3SB30 00–3EG01 0,117

azul claro

73037 O 3SB30 00–3EH01

vermelho

73034 O 3SB30 00–3EJ01

preto

73033 O 3SB30 00–3EK01

amarelo

1) Valor orientativo para motores normalizados de 4 pólos em

380V/60Hz. Para a correta escolha deverão prevalecer os

dados reais de partida e nominais do motor a ser protegido.

Siemens NS K · 2001\02 2004\02

9/13





Comutador com

chave RONIS



cor

posição


Com retenção à direita RONIS SB 30 O+II 3SB30 00–4GD61 0,075

e impulso à esquerda plano O 3SB30 00–4GD01

(2 x 50º) II 3SB30 00–4GD31

CES SSG 10 O+II 3SB30 00–4SD61 0,126

O

3SB30 00–4SD01

II


BKS S1 O 3SB30 00–5GD01 0,126

Comutador com

chave CES

Com retenção à esquerda RONIS SB 30 O+I 3SB30 00–4FD51 0,075

e impulso à direita plano O 3SB30 00–4FD01

(2 x 50º) I 3SB30 00–4FD21

CES SSG 10 O+I 3SB30 00–4RD51 0,126

O

3SB30 00–4RD01

I


Comutador com

chave IKON

IKON 350012 K1 O+I 3SB30 00–5RD51 0,131

BKS S1 O+I 3SB30 00–5FD51 0,126

O

3SB30 00–5FD01

I


Comutador com

chave BKS

O.M.R. 73038 O 3SB30 00–3FG01 0,117

azul claro I 3SB30 00–3FG21

73034 I 3SB30 00–3FJ21

preto

Comutador com

chave O.M.R.

9/14 Siemens NS K · 2004\02



cogumelo


cogumelo com chave



Botões de comando cogumelo

Execução Cor / chave Tipo Peso

extraível na

(kg)

posição

Elementos de comando de emergência conforme EN 418, com elemento de fixação 1) ,

utilizáveis também com os relés de segurança 3TK28

Botão de comando cogumelo, vermelho 3SB30 00–1HA20 0,044

Ø 40 mm,

com trava

Destravamento giratório

Botão de comando cogumelo, vermelho 3SB30 00–1BA20 0,1

Ø 40 mm,

ligado e

com trava

desligado

com 2 chaves RONIS

Código da chave SB 30,

Destravamento somente com a chave

96 4042

Botão de comando cogumelo, vermelho 3SB30 00–1KA20 0,04

Ø 40 mm,

ligado e

com trava

desligado

com 2 chaves CES

Código da chave SSG 10,

96 4042


Botão de comando cogumelo, vermelho 3SB30 00–1LA20 0,04

Ø 40 mm,

ligado e

com trava

desligado

com 2 chaves BKS

Código da chave S1,


96 4042

Botão de comando cogumelo, vermelho 3SB30 00–1MA20 0,04

Ø 40 mm,

ligado e

com trava

desligado

com 2 chaves O.M.R.

Código da chave 73037,

96 4042


BG-PR‹

FZERT

96 4041

BG-PR‹

BG-PR‹

BG-PR‹

BG-PR‹

FZERT

FZERT

FZERT

FZERT

1

2

3

4

5

6

7

8

9


Sinalização

Sinalizador acústico

Sinalizações

Execução Cor do visor Tipo Peso (kg)

Sinalização

Com visor liso vermelho 3SB30 01–6AA20 0,018

amarelo

3SB30 01–6AA30

verde


azul


branco


incolor


Com visor com anéis concêntricos vermelho 3SB30 01–6BA20 0,018

amarelo

3SB30 01–6BA30

verde


azul


branco


incolor


Sinalizador acústico, IP 40 2) preto 3SB30 00–7AA10 0,018

Para transdutor acústico 24 VCC 3)

com elemento soquete BA 9s

1) Etiqueta de contraste amarela, ver página 9/31.

2) Sinalizador acústico, IP 65, vide página 9/8.

3) Emissor acústico, vide página 9/32, utilizando-se o elemento

soquete 3SB34 00-1A, ver página 9/28.


9/15



Botões de comando duplo


Botão de comando duplo


Botão de comando duplo IP 65 verde/vermelho 3SB31 00–8AC21 0,027

Inscrição I/O

Botão de comando duplo com verde/vermelho 3SB31 01–8BC21 0,027

sinalização IP 65

Inscrição I/O

Com suporte para três elementos

Acessórios


Porta-etiqueta

Execução Tipo Peso (kg)

Porta-etiqueta 30 mm x 70 mm

3SB39 22–0AY

para etiquetas 12,5 mm x 27 mm 1)

Capa protetora incolor de silicone

Grau de proteção IP 67

3SB39 21–0AQ

Capa protetora

1) Etiquetas com inscrições, vide página 9/29.

9/16 Siemens NS K · 2004\02




sinalizado


cogumelo



SIGNUM 3SB3, metálico 22 mm


Execução Cor Contatos Tipo Peso (kg)

Botão de comando preto 1 NA 3SB36 02–0AA11 0,072

preto 1 NF 3SB36 03–0AA11

vermelho 1 NF 3SB36 03–0AA21

amarelo 1 NA 3SB36 02–0AA31

verde 1 NA 3SB36 02–0AA41

azul 1 NA 3SB36 02–0AA51

branco 1 NA 3SB36 02–0AA61

preto 1 NA + 1 NF 3SB36 01–0AA11 0,081

vermelho 1 NA + 1 NF 3SB36 01–0AA21

amarelo 1 NA + 1 NF 3SB36 01–0AA31

verde 1 NA + 1 NF 3SB36 01–0AA41

azul 1 NA + 1 NF 3SB36 01–0AA51

branco 1 NA + 1 NF 3SB36 01–0AA61

Botão de comando sinalizado

Com LED incorporado vermelho 1 NF 3SB36 46–0AA21 0,083

24 VCA/CC amarelo 1 NA 3SB36 45–0AA31




incolor 1 NA 3SB36 45–0AA71

vermelho 1 NA + 1 NF 3SB36 47–0AA21 0,09





incolor 1 NA + 1 NF 3SB36 47–0AA71


110 VCA amarelo 1 NA 3SB36 57–0AA31












230 VCA amarelo 1 NA 3SB36 53–0AA31











Com elemento soquete direto BA 9s vermelho 1 NF 3SB36 07–0AA21 0,083

sem lâmpada amarelo 1 NA 3SB36 06–0AA31











Botão de comando cogumelo vermelho 1 NF 3SB36 03–1CA21 0,091

Ø 40 mm, vermelho 1 NA + 1 NF 3SB36 01–1CA21 0,100

com trava


1

2

3

4

5

6

7

8

9


9/17


SIGNUM 3SB3, metálico 22mm



Comutador

Execução Cor e código Contatos Tipo Peso (kg)

do segredo

Comutador 2 posições preto 1 NA 3SB36 02–2KA11 0,081

(1 x 50º) 1 NA + 1 NF 3SB36 01–2KA11 0,090

Com retenção,

Comutador 3 posições preto 1 NA, 1 NA 3SB36 10–2DA11 0,091

(2 x 50º) 1 NA + 1 NF, 3SB36 08–2DA11 0,109


1 NA + 1 NF


De impulso preto 1 NA, 1 NA 3SB36 10–2EA11 0,091

1 NA + 1 NF, 3SB36 08–2EA11 0,109

1 NA + 1 NF

Sinalização

Comutador 2 posições preto 1 NA 3SB36 02–4AD11 0,104

RONIS com 2 chaves SB 30

Chave extraível em qualquer 1 NA + 1 NF 3SB36 01–4AD11 0,113

posição (1 x 50º)


Botão de


destravamento giratório


cogumelo,


Sinalização com visor vermelho 3SB36 44–6BA20 0,073

com anéis concêntricos amarelo 3SB36 44–6BA30

Com LED incorporado verde 3SB36 44–6BA40

24 VCA/CC azul 3SB36 44–6BA50

branco


incolor


Com LED incorporado vermelho 3SB36 48–6BA20 0,080

110 VCA amarelo 3SB36 48–6BA30

verde


azul


branco


incolor


Com LED incorporado vermelho 3SB36 52–6BA20 0,080

230 VCA amarelo 3SB36 52–6BA30

verde


azul


branco


incolor


Com soquete direto BA 9s, vermelho 3SB36 04–6BA20 0,068

sem lâmpada amarelo 3SB36 04–6BA30

verde


azul


branco


incolor


Botões de comando de emergência conforme EN 418, com etiqueta amarela,

Ø 80 mm, utilizáveis também com relés de segurança 3TK28

Botão de comando cogumelo,

Ø 40 mm,

com trava

Destravamento giratório vermelho 1 NF 3SB36 03–1HA20 0,115

1NA + 1NF 3SB36 01–1HA20 0,124

Puxar para destravar vermelho 1 NF 3SB36 03–1TA20 0,116

1NA + 1NF 3SB36 01–1TA20 0,125

Abertura forçada conforme IEC 60 947-5-1,

anexo K, e DIN VDE 0660 Parte 200.

9/18 Siemens NS K · 2004\02






sinalizado


sinalizado com tecla

saliente


cogumelo, Ø 30 mm




Execução Cor Tipo Peso (kg}

Botão de comando preto 3SB35 00–0AA11 0,062

vermelho 3SB35 00–0AA21

amarelo


verde


azul


branco


cinza

3SB35 00–0AB51

incolor


Botão de comando preto 3SB35 00–0BA11 0,063

com tecla saliente vermelho 3SB35 00–0BA21

amarelo


azul


branco


Botão de comando sinalizado vermelho 3SB35 01–0AA21 0,064

com suporte para três elementos amarelo 3SB35 01–0AA31

verde


azul


branco


incolor


Botão de comando sinalizado vermelho 3SB35 01–0BA21 0,065

com tecla saliente amarelo 3SB35 01–0BA31

com suporte para três elementos verde 3SB35 01–0BA41

azul


incolor


Botão de comando, com retenção, preto 3SB35 00–0DA11 0,062

Libera com novo impulso vermelho 3SB35 00–0DA21

amarelo


verde


azul


branco


cinza

3SB35 00–0DB51

Botão de comando sinalizado, com retenção vermelho 3SB35 01–0DA21 0,062

com suporte para três elementos amarelo 3SB35 01–0DA31

Libera com novo impulso verde 3SB35 01–0DA41

azul


branco


incolor


Botão de comando cogumelo, preto 3SB35 00–1DA11 0,075

Ø 30 mm vermelho 3SB35 00–1DA21

amarelo


verde


Botão de comando cogumelo, preto 3SB35 00–1GA11 0,080

Ø 40 mm vermelho 3SB35 00–1GA21

amarelo

3SB35 00–1GA31

verde


Botão de comando cogumelo, preto 3SB35 00–1QA11 0,079

Ø 60 mm vermelho 3SB35 00–1QA21

amarelo

3SB35 00–1QA31

verde

3SB35 00–1QA41

1

2

3

4

5

6

7

8

9




9/19






cogumelo sinalizado,

Ø 60 mm


Botão de comando cogumelo sinalizado, amarelo 3SB35 01–1DA31 0,077

Ø 30 mm verde 3SB35 01–1DA41

Com suporte para três elementos branco 3SB35 01–1DA61

Botão de comando cogumelo sinalizado, amarelo 3SB35 01–1GA31 0,082

Ø 40 mm verde 3SB35 01–1GA41

Com suporte para três elementos branco 3SB35 01–1GA61

Botão de comando cogumelo sinalizado, amarelo 3SB35 01–1QA31 0,081

Ø 60 mm verde 3SB35 01–1QA41

Com suporte para três elementos branco 3SB35 01–1QA61



Botão de comando cogumelo, com trava preto 3SB35 00–1EA11 0,076

Ø 30 mm vermelho 3SB35 00–1EA21


Botão de comando cogumelo, com trava preto 3SB35 00–1CA11 0,081

Ø 40 mm vermelho 3SB35 00–1CA21




Ø 40 mm

Botão de comando cogumelo, com trava preto 3SB35 00–1RA11 0,080

Ø 60 mm vermelho 3SB35 00–1RA21


Botão de comando cogumelo, com trava, sinalizado vermelho 3SB35 01–1EA21 0,078

Ø 30 mm amarelo 3SB35 01–1EA31

Com suporte para três elementos, verde 3SB35 01–1EA41

Puxar para destravar azul 3SB35 01–1EA51

incolor


Botão de comando,


sinalizado Ø 60 mm

Botão de comando cogumelo, com trava, sinalizado vermelho 3SB35 01–1CA21 0,083

Ø 40 mm amarelo 3SB35 01–1CA31

Com suporte para três elementos, verde 3SB35 01–1CA41

Puxar para destravar azul 3SB35 01–1CA51

incolor

3SB35 01–1CA71

Botão de comando cogumelo, com trava, sinalizado vermelho 3SB35 01–1RA21 0,082

Ø 60 mm amarelo 3SB35 01–1RA31

Com suporte para três elementos, verde 3SB35 01–1RA41

Puxar para destravar azul 3SB35 01–1RA51

incolor

3SB35 01–1RA71

1) Número máximo de elementos de contatos: 3 elementos de

1 contato ou 2 elementos de 2 contatos.

Utilizando-se o suporte 3SB39 01–0AB, a posição central

deverá estar ocupada.

9/20 Siemens NS K · 2004\02


Comutador



Comutadores


Comutador 2 posições, preto 3SB35 00–2HA11 0,071

Com retenção, vermelho 3SB35 00–2HA21

(1 x 90º) verde 3SB35 00–2HA41

branco

3SB35 00–2HA61

Com retenção, preto 3SB35 00–2KA11 0,071

(1 x 50º) vermelho 3SB35 00–2KA21

verde


branco


sinalizado vermelho 3SB35 01–2KA21 0,073

com suporte amarelo 3SB35 01–2KA31

para 3 elementos verde 3SB35 01–2KA41

azul


incolor


De impulso preto 3SB35 00–2LA11 0,071

(impulso à direita), vermelho 3SB35 00–2LA21

(1 x 50º) verde 3SB35 00–2LA41

branco


sinalizado vermelho 3SB35 01–2LA21 0,073

com suporte amarelo 3SB35 01–2LA31

para 3 elementos verde 3SB35 01–2LA41

azul


incolor


1

2

3

4

5

6

7

8

9


9/21



Comutadores


Comutador


Comutador 3 posições preto 3SB35 00–2DA11 0,071

Com retenção, vermelho 3SB35 00–2DA21

(2 x 50°) verde 3SB35 00–2DA41

branco


sinalizado vermelho 3SB35 01–2DA21 0,073

com suporte amarelo 3SB35 01–2DA31

para 3 elementos verde 3SB35 01–2DA41

azul


incolor


De impulso preto 3SB35 00–2EA11 0,071

(impulso à direita vermelho 3SB35 00–2EA21

e esquerda), verde 3SB35 00–2EA41

(2 x 50°) branco 3SB35 00–2EA61

sinalizado vermelho 3SB35 01–2EA21 0,073

com suporte amarelo 3SB35 01–2EA31

para 3 elementos verde 3SB35 01–2EA41

azul


incolor


Com retenção à direita, preto 3SB35 00–2GA11 0,071

e impulso à esquerda vermelho 3SB35 00–2GA21

(2 x 50°) verde 3SB35 00–2GA41

branco


Com retenção à esquerda, preto 3SB35 00–2FA11 0,071

e impulso à direita vermelho 3SB35 00–2FA21

(2 x 50°) verde 3SB35 00–2FA41

branco

3SB35 00–2FA61

9/22 Siemens NS K · 2004\02


Comutador com

chave RONIS

Comutador com

chave CES

Comutador com

chave IKON

Comutador com

chave BKS

Comutador com

chave O.M.R.






cor

posição


Com retenção, RONIS SB 30 O+I 3SB35 00–4AD11 0,094

(1 x 50°) plano O 3SB35 00–4AD01

I


CES SSG 10 O+I 3SB35 00–4LD11 0,175

O


I


LSG 1 O+I 3SB35 00–4LF01

O

3SB35 00–4LF11

IKON 360012 K1 O+I 3SB35 00–5LD11 0,180

O


BKS S1 O+I 3SB35 00–5AD11 0,175

O


I


O.M.R 73038 O+I 3SB35 00–3AG11 0,165

azul claro O 3SB35 00–3AG01

I

3SB35 00–3AG21

73037 O+I 3SB35 00–3AH11

vermelho O 3SB35 00–3AH01

I

3SB35 00–3AH21

73034 O+I 3SB35 00–3AJ11

preto O 3SB35 00–3AJ01

I

3SB35 00–3AJ21

73033 O+I 3SB35 00–3AK11

amarelo O 3SB35 00–3AK01

I

3SB35 00–3AK21

De impulso (impulso à direita), RONIS SB 30 3SB35 00–4BD01 0,094

(1 x 50°) plano O

CES SSG 10 O 3SB35 00–4MD01 0,175

LSG 1 O 3SB35 00–4MF11

IKON 360012 K1 O 3SB35 00–5MD01 0,180

BKS S1 O 3SB35 00–5BD01 0,175

O.M.R. 73038 O 3SB35 00–3BG01 0,165

azul claro

73037 O 3SB35 00–3BH01

vermelho

73034 O 3SB35 00–3BJ01

preto

73033 O 3SB35 00–3BK01

amarelo

1

2

3

4

5

6

7

8

9


9/23





Comutador com

chave RONIS

Comutador com

chave CES

Comutador com

chave IKON

Comutador com

chave BKS



cor

posição


Com retenção, RONIS SB 30 O+I+II 3SB35 00–4DD11 0,094

(2 x 50°) plano O 3SB35 00–4DD01

I+II


I


II


O+I


CES SSG 10 O+I+II 3SB35 00–4PD11 0,175

O


I+II


I


II


IKON 360012 K1 O+I+II 3SB35 00–5PD11 0,180

O


I+II


BKS S1 O+I+II 3SB35 00–5DD11 0,175

O


I+II


I


II


O.M.R. 73038 I+O+II 3SB35 00–3DG11 0,165

azul claro O 3SB35 00–3DG01

I+II

3SB35 00–3DG41

73037 I+O+II 3SB35 00–3DH11

vermelho O 3SB35 00–3DH01

I+II

3SB35 00–3DH41

73034 I+O+II 3SB35 00–3DJ11

preto O 3SB35 00–3DJ01

I+II

3SB35 00–3DJ41

73033 I+O+II 3SB35 00–3DK11

amarelo O 3SB35 00–3DK01

I+II

3SB35 00–3DK41

De impulso (impulso à RONIS SB 30 O 3SB35 00–4ED01 0,094

direita e à esquerda),

plano

(2 x 50°)

CES SSG 10 O 3SB35 00–4QD01 0,175

IKON 360012 K1 O 3SB35 00–5QD01 0,180

BKS S1 O 3SB35 00–5ED01 0,175

Comutador com

chave O.M.R.

O.M.R. 73038 O 3SB35 00–3EG01 0,165

azul claro

73037 O 3SB35 00–3EH01

vermelho

73034 O 3SB35 00–3EJ01

preto

73033 O 3SB35 00–3EK01

amarelo

9/24 Siemens NS K · 2004\02


Comutador com

chave RONIS

Comutador com

chave CES

Comutador com

chave IKON

Comutador com

chave BKS






cor

posição


Com retenção à direita RONIS SB 30 O+II 3SB35 00–4GD61 0,094

e impulso à esquerda plano O 3SB35 00–4GD01

(2 x 50°) II 3SB35 00–4GD31

CES SSG 10 O+II 3SB35 00–4SD61 0,175

O


II


IKON 360012 K1 O 3SB35 00–5SD01 0,180

II


BKS S1 O+II 3SB35 00–5GD61 0,175

O

3SB35 00–5GD01

II

3SB35 00–5GD31

O.M.R. 73038 O 3SB35 00–3GG01 0,165

azul claro II 3SB35 00–3GG31

73037 O 3SB35 00–3GH01

vermelho II 3SB35 00–3GH31

73034 O 3SB35 00–3GJ01

preto II 3SB35 00–3GJ31

73033 O 3SB35 00–3GK01

amarelo II 3SB35 00–3GK31

Com retenção à esquerda RONIS SB 30 O+I 3SB35 00–4FD51 0,094

e impulso à direita plano O 3SB35 00–4FD01

(2 x 50°) I 3SB35 00–4FD21

CES SSG 10 O+I 3SB35 00–4RD51 0,175

O


I


IKON 360012 K1 O+I 3SB35 00–5RD51 0,180

O


I


BKS S1 O+I 3SB35 00–5FD51 0,175

O


I


O.M.R. 73038 O 3SB35 00–3FG01 0,165

azul claro I 3SB35 00–3FG21

73037 O 3SB35 00–3FH01

vermelho I 3SB35 00–3FH21

73034 O 3SB35 00–3FJ01

preto I 3SB35 00–3FJ21

73033 O 3SB35 00–3FK01

amarelo I 3SB35 00–3FK21

1

2

3

4

5

6

7

8

9

Comutador com

chave O.M.R.


9/25


SIGNUM 3SB3, metálico, 22mm

Botões de emergência



cogumelo com

travamento giratório

Execução Cor/Chave Tipo Peso (kg)

extraível na posição

Elementos de comando de emergência conforme EN 418, com elemento de fixação 1) ,

podem ser utilizados também com os relés de segurança 3TK28


vermelho

Ø 40 mm

com trava

Destravamento giratório 3SB35 00–1HA20 0,105

Puxar para destravar 3SB35 00–1TA20 0,106


cogumelo puxar

para destravar


cogumelo com chave


vermelho

Ø 40 mm,

Ligado e desligado

com trava 3SB35 00–1BA20 0,110

com 2 chaves RONIS

Código da chave SB 30,


Botão de comando cogumelo, vermelho 3SB35 00–1KA20 0,190

Ø 40 mm,


com trava

com 2 chaves CES

Código com chave SSG 10,


Botão de comando cogumelo, vermelho 3SB35 00–1UA20 0,190

Ø 40 mm,


com trava,

com 2 chaves IKON

Código da chave 360012 K1,


Botão de comando cogumelo, vermelho 3SB35 00–1LA20 0,190

Ø 40 mm


com trava,

com 2 chaves BKS

Código da chave S1,


Botão de comando cogumelo, vermelho 3SB35 00–1MA20 0,190

Ø 40 mm


com trava,

com 2 chaves O.M.R.

Código da chave 73037,


Sinalizações


Sinalização

Execução Cor do visor Tipo Peso (kg)

Sinalização vermelho 3SB35 01–6BA20 0,055

Com visor com anéis concêntricos amarelo 3SB35 01–6BA30

verde


azul


branco


incolor


Com visor liso vermelho 3SB35 01–6AA20

amarelo


verde


azul


branco


incolor


1) Etiqueta de contraste amarela, ver página 9/31

9/26 Siemens NS K · 2004\02


Bloco de contato

com 1 contato

Bloco de contatos

com 2 contatos


SIGNUM 3SB3, termoplástico e metálico, 22mm

Elementos de contato e elementos soquete

Execução Identificação/ Contatos Tipo Peso (kg)

cor do LED

Contato fechado

Contato berto

com terminais de ligação por parafusos,

para fixação em porta de painéis

Blocos de contato com um contato

profundidade 50 mm

1 NA 3

3SB34 00–0B 0,01

1 NF 1

1-2

3SB34 00–0C 0,01

Blocos de contato com dois contatos


2

4

NSD 00007

NSD 00006

1 NA + 1 NF 3 1

3-4

3SB34 00–0A 0,019

4 2

NSD 00033

NSD 00034

2 NA 3 3

3-4

3SB34 00–0D 0,019

4 4

NSD 00035

NSD 00015

3-4

0 1 2 3 4

mm

2,3

NSD 00017

0 1 2 3 4

mm

1,6

NSD 00038

1-2

0 1 2 3 4

mm

1,6

1 NA adiantado + 7 5

7-8

3SB34 00–0H 0,016

1 NF atrasado

5-6

8 6

0 1 2 3 4

mm

1,3 2,2

2,3

NSD 00037b

NSD 00039

3-4

0 1 2 3 4

mm

2,3

1

2

3

4

5

6

7

8

9


com LED incorporado

2 NF 1 1

1-2

3SB34 00–0E 0,019

2 2

NSD 00036

Elementos soquete com LED incorporado

24 VCA/CC amarelo 3SB34 00–1PA 0,01

vermelho

3SB34 00–1PB

verde

3SB34 00–1PC

azul

3SB34 00–1PD

branco

3SB34 00–1PE

110 VCA amarelo 3SB34 00–1QA 0,01

vermelho

3SB34 00–1QB

verde

3SB34 00–1QC

azul

3SB34 00–1QD

branco

3SB34 00–1QE

230 VCA amarelo 3SB34 00–1RA 0,01

vermelho

3SB34 00–1RB

verde

3SB34 00–1RC

azul

3SB34 00–1RD

branco

3SB34 00–1RE

NSD 00040

1-2

0 1 2 3 4

mm

1,6

Abertura forçada conforme IEC 60 947-5-1, anexo K,

e DIN VDE 0660 Parte 200.


9/27



Elementos de contato e elementos soquete



Execução Identificação Tipo Peso

(kg)

com terminais de ligação por parafusos,

para fixação em portas de painéis

Elementos soquete direto BA 9s, 3SB34 00–1A 0,013


(L+)

(L-)

Elementos soquete BA 9s

X1

X1

NSD 00003

tensão nominal 110/130 VCA 3SB34 00–1B 0,025

(L+)

(L-)

com resistor para maior vida útil

NSD 00041

e com lâmpada 130 V (3SX1 731)

incorporada

X2

X2

Transformador

tensão nominal 230/240 VCA X1

X2


com resistor para maior vida útil

NSD 00042

e com lâmpada130 V (3SX1 731)

incorporada

Transformador

para encaixe sobre os elementos

soquete 3SB34 00–1A

tensão de operação (50/60 Hz):

127/24 V 3SB34 00–3A 0,09

240/24 V 3SB34 00–3C

X1

X2

400/24 V 3SB34 00–3F

NSD 00047

9/28 Siemens NS K · 2004\02

Características

A identificação é composta por

um suporte de etiqueta (na cor

preta) e etiqueta para inscrição

(na cor preta e letras na cor

branca) para colar e encaixar.

Não é aplicada em botões de


(emergência).

Atenção, observar as dimensões.


Etiqueta para colar

Estão disponíveis em dois

tamanhos. Um com suporte de

etiqueta de 30 x 45mm e

etiqueta de 12,5 x 27mm.

Outro suporte de etiqueta de

30 x 60mm e etiqueta de

27 x 27mm.



Etiqueta para encaixar

Com suporte para etiqueta de

29,8 x 51mm e etiqueta de

17,5 x 28mm.

Identificação

1

2

3

4

5

Inscrição Etiqueta para colar Etiqueta para encaixar

12,5 mm x 27 mm 27 mm x 27 mm 17,5 mm x 28 mm

Tipo Tipo Tipo

sem inscrição 3SB39 02-1AA 3SB39 03-1AA 3SB39 05-1AA

com inscrição

LIGADO - - 3SB39 05-1XZ-K1Y

DESLIGADO - - 3SB39 05-1XZ-K1Y

Execução Suporte de etiqueta para colar Suporte de etiqueta para encaixar

12,5 mm x 27 mm 27 mm x 27 mm 17,5 mm x 28 mm

Tipo Tipo Tipo

Para botão de comando e 3SB39 22-0AV 3SB39 23-0AV 3SB39 25-0AX

sinalização termoplástico e

metálico

6

7

8

9


9/29



Acessórios


Execução Cor Tipo

Plaqueta para botão de comando vermelho 3SB39 30–0CA2

sinalizado em termoplástico amarelo 3SB39 30–0CA3

verde


azul


branco


incolor


Plaqueta para botão de comando preto 3SB39 30–0EA1

metálico vermelho 3SB39 30–0EA2

amarelo


verde


azul


branco


incolor


Plaqueta para botão de comando vermelho 3SB39 30–0GA2

sinalizado metálico amarelo 3SB39 30–0GA3

verde


azul


branco


incolor


Visor para sinalização vermelho 3SB39 30–6BA2

em termoplástico e metálico amarelo 3SB39 30–6BA3

verde


azul


branco


incolor


Visor para sinalização com anéis concêntricos vermelho 3SB39 30–6CA2

em termoplástico e metálico amarelo 3SB39 30–6CA3

verde


azul


branco


incolor


Ferramenta de montagem

3SB39 21–0BC

para plaqueta de botão de comando

e sinalização metálico


para botão de comando e

sinalização em termoplástico

3SB39 31–0AA

para botão de comando e

sinalização metálico

3SB39 31–0AC

9/30 Siemens NS K · 2004\02




Execução Aplicação Cor/Inscrição Tipo

Capa protetora em Silicone 1)


Acessórios

para termoplástico botão de comando 3SB39 21–0AH

botão de comando


3SB19 02–0AK

comutador

3SB39 21–0BA

para metálico botão de comando 3SB19 02–0AK



3SB19 02–0AN

comutador

3SB39 21–0BA

Capa protetora em Elastolan 1)


para termoplástico botão de comando 3SB39 21–0AJ



3SB39 02–0AM

para metálico botão de comando 3SB39 21–0AM

Capa protetora em Silicone 1)


para termoplástico e metálico


cogumelo (emergência)

Ø 40mm

3SB19 02–2BH

Etiqueta de contraste amarela


Furo 23 mm de emergência sem inscrição 3SB39 21–0AB

Diâmetro 80 mm

DESLIGA

EMERGÊNCIA 3SB39 21–0AZ

Tampão para furo reserva

em termoplástico preto 3SB39 21–0AA

1

2

3

4

5

6

7

8

9

1) Não aplicável com identificação por suporte de etiqueta.


9/31



Acessórios


Execução Identificação Tipo Peso (kg)

Barreira para acionamento amarela 1) botão de comando

para acionamento frontal

de emergência

• sem chave 3SB39 21–0AK 0,025

• com chave

3SB39 21–0AK

Peça adaptadora

furo de montagem de

de furação 30,5 mm para 22 mm 30,5 mm preparado para 22 mm 3SB39 21–0AE 0,001

Suporte para botão de comando 2)

amplia a programação de

para uso de um terceiro bloco de contato contatos 3SB39 01–0AB 0,001

Suporte para comutador 2)

amplia a programação de

para uso de um terceiro bloco de contato contatos 3SB39 01–0AC 0,001

Lingueta de acionamento

para uso em comutadores,

para comutadores

com ou sem chave (também para

para acionamento de terceiro bloco

botões de comando com elemento

de contato (do meio) de contato com fixação pela base) 3SB39 01–0AW 0,001

Emissor de sinalização sonora sinalizador acústico 3)

soquete BA 9s

Tensão de operação 24 ... 28 VCC,

Corrente de operação 25 mA, 0,6 W,

Intensidade do som mínima 80 dB/10 cm 3SB19 02–2BN 0,003

1) Barreira de proteção de acionamento

inadvertido, porém permitindo de forma fácil e

destacado o acionamento de emergência.

2) Exceto para botão de comando de emergência

com destravamento giratório ou por chave.

3) Para grau de proteção IP 65 (veja sinalizador

acústico na página 9/8)

9/32 Siemens NS K · 2004\02




Acessórios

Execução Identificação Tensão Tipo Peso (kg)

Lâmpada, soquete BA 9s

Lâmpada incandescente

2 W, comprimento máximo 28 mm Botão de comando 6 VCA/CC 3SX1 342 0,005

e diâmetro máximo 10 mm, sinalizado e sinalização 12 VCA/CC 3SX1 343

24 VCA/CC 3SX1 344

2,6 W, comprimento máximo

28 mm e diâmetro máximo 10 mm 110 ... 130 VCA/CC 1) 3SX1 731 0,005

Lâmpada neon 2) Botão de comando 110 VCA 3SX1 703 0,005

Comprimento 28 mm sinalizado e sinalização 220 VCA 3SX1 701

e diâmetro 10 mm 220 VCA (verde) 3SX1 702

Saca lâmpada

Lâmpada com

soquete BA 9s 3SB19 02-2AD 0,005

1

2

3

4

5

6

7

8

9

1) Para 230 VCA com elemento soquete 3SB3400-1C.

2) Devido a cor própria (laranja), não se recomenda o uso em

sinalização verde e azul. Evitar utilizar em ambiente de muita

iluminação.


9/33


SIGNUM 3SB3, botoeiras, 22mm

Introdução

Botoeiras

C

B

A

C

D

G

E

H

F

NSD 00049

A Tampa

B Etiquetas de identificação

C Botões de comando e

sinalizações

D Elemento soquete

E Blocos de contato

F Base

G Letras na tampa e na base

para identificar as posições

de botões de comando e

sinalizações

H Identificação de número de

blocos de contatos e/ou

sinalização

I Elemento de fixação

I

Características principais

Botões de comando e

sinalizações montados em caixa

destinados ao acionamento e

controle de cargas. As botoeiras

são climatizadas.

Normas

DIN VDE 0660 e IEC 60 947-5-1

Caixas

Construídas em material

termoplástico com 1, 2, 3, 4 e 6

furos para montar elementos de

comando e sinalização.

Entrada dos condutores por

cima e por baixo por furos

pré-estampados permitindo o

uso de prensa-cabos.

Cores da caixa:

Elementos de acionamento e

sinalização

Podem ser utilizados botões de

comando e sinalização para

22 mm. São montados na

tampa da caixa.

Elementos de contato e


Os blocos de contato e

elemento soquete são

montados por clique na

base da caixa.

Por furo é possível montar

até 3 blocos de contatos

ou 2 blocos de contatos e

1 elemento soquete.

Tampa RAL 7035 (cinza claro)

Base RAL 9005 (preto)

As caixas atendem as medidas

de proteção “isolamento de

proteção”.

9/34 Siemens NS K · 2004\02


Bloco de contato


SIGNUM 3SB3, botoeiras, 22mm

Caixas para botoeiras

Execução Número de Caixa em termoplástico Peso

elementos (furos) Tipo (kg)

Entrada de condutores

por cima e por baixo

com um furo Pg16/M20 para caixa de 1 a 3 elementos

com um furo Pg16/M25 para caixa de 4 elementos

com um furo Pg21/M25 para caixa de 6 elementos

Para elementos de contato e elemento soquete 1 3SB38 01–0AA 0,14

com montagem rápida por clique na base 2 3SB38 02–0AA 0,18

3 3SB38 03–0AA 0,28



Elemento de contato e elemento soquete


Execução Identificação/ Contatos Tipo Peso (kg)

cor

Contato fechado

Contato aberto

para montagem na base

Blocos de contato

3

1 NA 3SB34 20–0B 0,010

4

NSD 00006

NSD 00015

3-4

0 1 2 3 4

mm

2,3

1

2

3

4

5

6

7

8

9

NSD 00017

1 NF 3SB34 20–0C 0,010

1

2

NSD 00007

Elemento soquete direto

X1

X2

BA 9s 3SB34 20–1A 0,013

(L+)

(L-)

NSD 00003

1-2

0 1 2 3 4

mm

1,6

Elemento soquete X1

X2


BA 9s

NSD 00042

Tensão nominal

230/240 VCA com resistor

e lâmpada de 130 V incorporada

Lingueta de

acionamento

Lingueta de acionamento

para comutadores

para acionamento do terceiro

bloco de contato no meio 3SB39 01–0AW 0,001

Etiqueta de identificação sem inscrição 3SB39 06–1AA -

Abertura forçada conforme IEC 60 947-5-1, anexo K e DIN

VDE 0660 parte 200


9/35



Dimensões

Dimensões de montagem

Ø22,3 +0,4

-0

Distância mínima a b

para blocos de contato com 1 contato

e elementos soquete

• para fixação em portas de painéis

com terminais por parafusos 30 1) 45

b

NSD 00150

para blocos de contato com 2 contatos

• para fixação em portas de painéis

com terminais por parafusos 30 1) 50

com utilização de identificação com suporte de etiqueta

• 12,5 mm x 27 mm 30 1) 45 2)

• 27 mm x 27 mm 30 1) 60

a

a

1) Para botões de comando cogumelo

observar o diâmetro de 40 mm ou 60 mm.

2) Para blocos de contatos com dois contatos 60 mm.

Botões de comando e sinalização em termoplástico, diâmetro 22 mm

Botão de comando, botão de

comando sinalizado

com blocos de contato com

1 contato ou elemento soquete

Ø28,5




11,5

Ø23,2


botão de comando cogumelo

sinalizado

Ø 30 mm

Ø30

Comutador ou

comutador sinalizado

23

NSD 00155

7,5

NSD 00153

50

23,5

29

máx.

24

NSD 00154

NSD 00152



sinalizado

Ø 40 mm

Comutador com chave RONIS

com 2 chaves

Ø40

42,5

23,5

NSD 00157

Comutador com chave CES Comutador com chave BKS Comutador com chave IKON Comutador com chave O.M.R.

35,5

36

37

36,9

62,8

63,3

60,5

63,1

19,5

NSD 00158

NSD 00159a

Ø28,5

NSD 00160a

Ø28,5

NSD 00161a

Ø28,5

NSD 00162

Ø28,5

9/36 Siemens NS K · 2004\02

Botões de comando e sinalização em termoplástico, diâmetro 22 mm

Botão de comando cogumelo

com chave RONIS

NSD 00164

Ø40


com trava (girar para destravar)

NSD 00163

Ø40

46

46

68


com chave CES

NSD 00165

Ø40

Acionador para potenciômetro

com eixo Ø 6 mm,

comprimento 30 ... 32 mm

Ø29,5

Ø15

8

NSD 00263

51,5

25

19

79




com chave BKS

Sinalização

12


17

NSD 00166

Ø40

NSD 00169

30

51,5

79

Dimensões


com chave O.M.R.

Sinalizador acústico

10

NSD 00168

Tampão para furo reserva

6,5

NSD 00167

Ø40

Ø28,5

1

2

3

4

5

6

7

8

9

NSD 00170

NSD 00173

Botão de comando de duplo

com ou sem sinalização

vista superior

8,5

51,5

78

18

NSD 00171

30

23

17

55

NSD 00174


9/37



Dimensões

Botões de comando e sinalização metálicos, diâmetro 22 mm



com blocos de contato com

1 contato ou elemento soquete

Ø28,5

Botão de comando ou botão de



15

Ø23,2

Comutador ou

comutador sinalizado

23

NSD 00189

NSD 00155

50

29

NSD 00295 máx.

24



sinalizado

Ø 30 mm



sinalizado

Ø 40 mm



sinalizado

Ø 60 mm

Ø30

Ø40

Ø60

27,5

24,5

24,5

NSD 00191

NSD 00193

NSD 00194

9/38 Siemens NS K · 2004\02

Botões de comando e sinalização metálicos, diâmetro 22 mm



Dimensões

Comutador com chave RONIS Comutador com chave CES Comutador com chave BKS Comutador com chave IKON

1

2

3

44

21

64

59

63

4

NSD 00195

36

35

38,5

5

NSD 00196a

Ø28,5

NSD 00197a

Ø28,5

NSD 00198a

Ø28,5

6

Comutador com chave O.M.R.


com trava (girar para destravar)


com trava (puxar para

destravar)

Ø40


com chave RONIS

7

64

49

8

NSD 00199

Ø28,5

38

NSD 00200

Ø40

9


com chave CES


com chave IKON


com chave BKS


com chave O.M.R.

58

83,5

NSD 00203

Ø40

NSD 00204

Ø40

Sinalização Elemento de fixação Tampão para furo reserva

30

Ø28,5

11

17

6,5

58

58

58

83,5

82

49,5

84

46

68

NSD 00201

NSD 00164

Ø40

NSD 00205

Ø40

NSD 00206

Ø40

NSD 00207

NSD 00170

18

NSD 00173


9/39



Dimensões

Elemento de contato, elemento soquete e conjunto montado

Blocos de contato 1 NA ou

1 NF ou elemento soquete

37

Blocos de contato

2 NA, 2 NF ou 1 NA + 1 NF


com ou sem resistor

NSD 00212


com LED


comando sinalizado com

blocos de contato 1 NA ou 1 NF


com blocos de contato

1 NA ou 1 NF


com blocos de contato 1 NA

ou 1 NF e elemento soquete

NSD 01106

20

39

20

26

36,5

NSD 00216



blocos de contato 2 NA, 2 NF

ou 1 NA + 1 NF



blocos de contato 2 NA, 2 NF

ou 1 NA + 1 NF e elemento

soquete


com blocos de contato 1 NA ou

1 NF e elemento soquete

com transformador acoplado

30

30

29

máx.

24

30

NSD 00219

62,5

36

46

36

40

10

30

NSD 00220

NSD 00223

Suporte para blocos de contato

Suporte para botão

de comando

para uso de um terceiro

bloco de contato

Suporte para

comutadores

para uso de um terceiro

bloco de contato

30

30

20

17,5

50

50

29

máx.

24

38

NSD 00214

20

26

37

NSD 00213 45

20

NSD 00217

10

30

NSD 00218

94

38

NSD 00221

NSD 00222

9/40 Siemens NS K · 2004\02

Acessórios

Barreira para acionamento

3SB39 21–0AK

para fixação em portas de

painéis 1) , para botões de

comando cogumelo sem chave

50,5

Caixas para botoeiras, diâmetro 22 mm

Caixas em termoplástico

Barreira para acionamento

3SB39 21–0AX

para fixação em portas de

painéis 1) , para botões de


com chave

1) Podem ser utilizados em portas de painéis com espessura máxima de 4 mm.

NSD 00231

78

c

40

60

73,5

NSD 00228

Furo de fixação

para parafusos M4

61,5

b

a

78

73,5

NSD 00229


Blocos de contato com

1 NA ou 1 NF

para fixação pela base

NSD 00233

49

36

28

33,4


Dimensões

Acessórios e caixas


para fixação pela base

com ou sem resistor

NSD 00234

49

36

33,4

1

2

3

4

5

6

7

8

9

30

71

85

1 furo na parte superior e 1 furo na parte inferior, para prensa-cabos

Número de Dimensões

elementos (furos) a b c

1 85 54 17,5

2 114 83 17,5

3 154 123 17,5

4 194 163 17,5

6 280 249 20,5


9/41

Sirius Método de Partida

Código: IND2/2029-CA

Equipamentos de

Manobra e Proteção


Sirius Contatores /

Capítulo 2


Sirius Contatores /

Capítulo 3


Relés de sobrecarga –

cap. 4


Relés 7PU, 3UG Tempo

Eletrônico e de Supervisão


Softstarter. Acione suave

e naturalmente


Ergon e Ergonfuse

Seccionadores Tripolares

Código: IND2/2018-FO

Capacitores Phicap


AS-Interface –

Catálogo Técnico


Tudo sobre AS-Interface


NS Bero 2002 – Detectores

de Proximidade Indutivos

Código: nov/00

Transformadores

de Baixa Tensão


Catálogo Disjuntores

Sentron NS VL 2000

Código: E20002-K1800-

L101-X-7900

Equipamento

para medição


Consulte os catálogos acima através do site www.siemens.com.br/catalogosemanuais ou entre em contato nas regionais Siemens abaixo.

Fábrica

São Paulo:

Rua Cel. Bento Bicudo, 111

Lapa 05069-900

Tel. (55 11) 3833-4511

Fax (55 11) 3833-4655

Vendas

Belo Horizonte:

Tel. (55 31) 3289-4400

Fax (55 31) 3289-4444

Brasília:

Tel. (55 61) 348-7600

Fax (55 61) 348-7639

Campinas:

Tel. (55 19) 3707-6102

Fax (55 19) 3707-6111

Curitiba:

Tel. (55 41) 360-1171

Fax (55 41) 360-1170

Fortaleza:

Tel. (55 85) 261-7855

Fax (55 85) 244-1650

Porto Alegre:

Tel. (55 51) 3358-1818

Fax (55 51) 3358-1714

Recife:

Tel. (55 81) 3461-6200

Fax (55 81) 3461-6276

Rio de Janeiro:

Tel. (55 21) 3431-3000

Fax (55 21) 3431-3474

Salvador:

Tel. (55 71) 340-1421

Fax (55 71) 340-1433

São Paulo:

Tel. (55 11) 3817-3000

Fax (55 11) 3817-3071

Produtos e Sistemas Industriais,

Prediais e Automação Siemens

Central de Atendimento Siemens

Tel. 0800-119484

e-mail: atendimento@siemens.com.br

www.siemens.com.br

Siemens Ltda

As informações aqui contidas correspondem ao estado atual

técnico, e estão sujeitas a alterações sem aviso prévio.

Impresso em fev/04

IND/2182-CA

CatÃ¡logo BotÃµes 3SB3 - Industry

Transforme seus PDFs em revista digital e aumente sua receita!

Delete template?

Save as template ?
