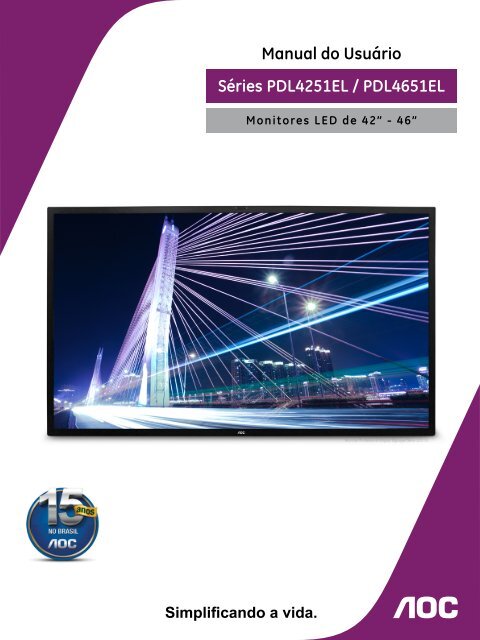

Manual do Usuário

Séries PDL4251EL / PDL4651EL

Monitores LED de 42” - 46”

Simplificando a vida.

POWER

VIDEO AUDIO

SMART SOURCE SOURCE

PIP

ON/OFF INPUT CHANGE

CONTRAST

DISPLAY

AUTO

ADJUST

MUTE

SET

USB MENU

BRIGHTNESS

MENU

EXIT

VOL UP

VOL DOWN

Conteúdo da Embalagem

Monitores Séries PDL4251EL / PDL4651EL

1. Abrindo a Embalagem / Instalação

1.1. Abrindo a Embalagem

• Este produto é embalado em papelão, acompanhado

com os acessórios padrões.

• Quaisquer outros acessórios serão embalados e

comercializados separadamente.

• Devido ao tamanho e peso deste monitor, é

recomendável duas pessoas para movê-lo.

• Após abrir a caixa, certifique-se que o produto esteja

em boa condição e completo.

Parabéns

Você comprou um monitor com a qualidade AOC.

Para obter o melhor dele leia atentamente este

manual antes de instalar e ligar seu novo monitor.

Guarde cuidadosamente este manual para

consultas futuras.

1.2. Conteúdo da Embalagem

Por favor, verifique se você recebeu os seguintes itens no conteúdo da embalagem:

• Monitor LED

• CD ROM

• Controle Remoto com pilhas

• Cabo de energia (1,8m)

• Cabo VGA (1,9m)

• Tampa

• Parafuso para a tampa (M3x8)

* O cabo de energia varia dependendo da localidade.

CD ROM

Tampa e

parafuso (M3x8) x1

Controle Remoto

e Pilhas

Cabo de energia

Cabo VGA

NOTAS:

• Por favor, certifique-se que o cabo de energia está em conformidade com a tensão CA aprovada e cumpre com as

regulamentações de segurança de sua localidade.

• Você pode guardar a caixa e o material da embalagem para uma futura mudança ou despacho do monitor.

1.3. Notas de Instalação

• Devido ao alto consumo de energia, sempre utilize o plugue adequado a este produto. Se necessitar de uma

extensão, consulte o serviço especializado.

• O produto deve ser instalado sobre uma superfície plana para evitar queda. A distância entre a traseira do produto

e a parede deve possuir uma dsitância para ventilação. Evite instalar o produto em cozinhas, banheiros ou outros

lugares com alta umidade, dessa forma não reduzirá a vida dos componentes eletrônicos.

• O produto somente pode funcionar normalmente em altitude abaixo de 3000m. Em instalações acima de 3000m,

algumas anormalidades podem ocorrer.

2


Índice

Instruções de Segurança...............................................................................................................................................5

1.4 Instruções de Segurança...................................................................................................................................5

Informações de Reciclagem....................................................................................................................................5

Instruções de Montagem...............................................................................................................................................6

1.5. Instalando e Removendo as Bases (opcional).........................................................................................6

1.6. Montando na Parede..........................................................................................................................................7

Localização de Controles...............................................................................................................................................8

2. Partes e Funções......................................................................................................................................................8

2.1. Painel de Controle................................................................................................................................................8

Localização de Entradas e Saídas.............................................................................................................................8

2.2. Terminais de Entrada/Saída............................................................................................................................8

Controle Remoto.............................................................................................................................................................. 10

2.3. Controle Remoto................................................................................................................................................ 10

2.3.1. Funções Gerais................................................................................................................................................ 10

2.3.2. Colocação das Pilhas no Controle Remoto........................................................................................ 11

2.3.3. Manuseio do Controle Remoto................................................................................................................ 11

2.3.4. Alcance Operacional do Controle Remoto......................................................................................... 11

Conectando Periféricos................................................................................................................................................ 12

3. Conexão de Equipamento Externo............................................................................................................... 12

3.1. Utilizando o Protetor do Botão liga/desliga.......................................................................................... 12

3.2. Conexão de Equipamentos Externos (DVD/VCR/VCD)...................................................................... 13

3.2.1. Utilizando a entrada de vídeo HMDI..................................................................................................... 13

3.3. Conexão de PC.................................................................................................................................................... 14

3.3.1. Utilizando Entrada VGA............................................................................................................................... 14

3.3.2. Utilizando Entrada DVI................................................................................................................................. 14

3.3.3. Utilizando Entrada HDMI............................................................................................................................ 14

3.4. Conexão de Equipamentos de Áudio....................................................................................................... 15

3.4.1. Conectando Alto-Falantes Externos..................................................................................................... 15

3.5. Conexão de Múltiplos Monitores em uma Configuração em Série............................................ 16

3.5.1. Conexão de Controle do Monitor............................................................................................................ 16

3.5.2. Conexão de Vídeo Digital........................................................................................................................... 16

3.5.3. Conexão de Aparelho USB......................................................................................................................... 17

Instruções de Uso........................................................................................................................................................... 17

Funcionamento do Aparelho USB...................................................................................................................... 17

4. Menu OSD................................................................................................................................................................. 19

4.1. Navegando no Menu OSD............................................................................................................................. 19

4.1.1. Navegando no menu OSD usando o controle remoto................................................................. 19

4.1.2. Navegando no menu OSD usando os botões de controle do monitor................................ 19

4.2. Visão Geral do Menu OSD.............................................................................................................................. 19

4.2.1. Menu IMAGEM.................................................................................................................................................. 19

4.2.2. Menu TELA......................................................................................................................................................... 20

4.2.3. Menu ÁUDIO..................................................................................................................................................... 22

4.2.4. Menu PIP............................................................................................................................................................. 22

3


Índice

Instruções de Uso

4.2.5. Menu CONFIGURAÇÃO1.............................................................................................................................. 23



4.2.8. Menu OPÇÕES AVANÇADAS...................................................................................................................... 26

Resoluções de Tela......................................................................................................................................................... 28

5. Modo de Entrada................................................................................................................................................... 28

Manutenção / Resolução de Problemas............................................................................................................. 29

6. Limpeza / Problemas e Soluções................................................................................................................... 29

6.1. Limpeza.................................................................................................................................................................. 29

6.2. Problemas e Soluções..................................................................................................................................... 29

Especificações Técnicas.............................................................................................................................................. 31

7. Especificações Técnicas..................................................................................................................................... 31

7.1. PDL4251EL............................................................................................................................................................ 31

7.2. PDL4651EL............................................................................................................................................................ 33

4

Instruções de Segurança


1.4. Instruções de Segurança

1- Leia sempre o manual do usuário e o certificado de

garantia atentamente.

2. Guarde este manual do usuário para referência futura.

3. Utilize e guarde o aparelho num local seco.

4. Posicione o aparelho numa superfície estável.

5. Não cubra a abertura da caixa exterior que se destina

a ventilação e a evitar o sobreaquecimento do

aparelho.

6. Certifique-se de que a tensão da rede de alimentação

corresponde a 127-240V antes de conectar o

aparelho.

7. Certifique-se de que está utilizando a fonte externa

original que acompanha o produto.

8. As tomadas de alimentação dos aparelhos

conectados deverão estar em locais próximos e de

fácil acesso.

9. Mantenha o cabo de alimentação afastado de zonas

de circulação e não coloque nada sobre o mesmo.

10. Certifique-se de que o aparelho está desligado antes

de inserir qualquer componente adicional ou módulo.

11. Leia os avisos e informações no aparelho

atentamente.

12. Não derrame qualquer líquido sobre o equipamento,

pois pode danificar o mesmo, além de evitar o risco

de choque elétrico.

13. Contate o Suporte Técnico Telefônico AOC que

consta no certificado de garantia se ocorrer alguma

das seguintes situações:

• O cabo de alimentação ou o gabinete apresentam

danos;

• Líquido foi derramado sobre o aparelho;

• O aparelho não funciona devidamente, ou não

pode ser utilizado em conformidade com as

instruções descritas no manual do usuário;

• O aparelho caiu e está danificado;

• O aparelho apresenta danos evidentes na

estrutura.

14. Não utilize o aparelho em locais sem ventilação ou

com temperaturas superiores a 35ºC (95ºF) para

evitar danos.

15. O nível de som dos alto-falantes ou fones de ouvido

deverá aumentar quando o volume de som é

ajustado para níveis médios ou elevados.

Advertência

1. Na substituição do cabo de alimentação,

utilize um aprovado pelas normas atuais.

2. Use sempre o pino terra do plugue de energia,

porque o monitor deve estar conectado a uma

tomada elétrica aterrada.

3. As peças internas são perigosas, não toque-as

com seus dedos ou outras partes de seu corpo.

Energy Star

Este produto foi desenvolvido dentro de

normas e orientações técnicas da ENERGY

STAR para consumo eficiente de energia.

Informações de reciclagem

A AOC tem honrado seu compromisso

ambiental e sugere que o consumidor dos

produtos da marca AOC que porventura

tenha interesse em descartá-los,

entrem em contato com o Serviço de Atendimento ao

Consumidor através do telefone 0800-10-9539 ou por

e-mail enviando mensagem ao endereço sac@aoc.com.

br a fim de obter mais informações sobre o descarte

ambientalmente adequado.

Este símbolo no produto ou na

embalagem indica que este produto não

deve ser descartado com o lixo doméstico

comum. A coleta seletiva e a reciclagem

do equipamento usado ajudarão a

conservar os recursos naturais, proteger

a saúde humana e o meio ambiente.

5

Instruções de Montagem


1.5. Instalando e Removendo as Bases (opcional)

Para instalar as bases:

1. Desligue o monitor.

2. Coloque um tecido protetor sobre uma superfície plana.

3. Segure nas manoplas de carregamento e coloque o monitor com a tela para baixo sobre o tecido protetor.

4. Após inserir a base nos blocos guias, aperte os parafusos nos dois lados do monitor.

NOTA: O lado maior da base deve ficar para a frente ao instalar.

Manoplas de carregamento

Parafusos

Bases

As partes maiores devem

estar para a frente

Para remover as bases:

1. Desligue o monitor

2. Coloque um tecido protetor sobre uma superfície plana.

3. Segure nas manoplas de carregamento e coloque o monitor com a tela para baixo sobre o tecido protetor.

4. Remova os parafusos utilizando uma chave de fenda e armazene-os em um lugar seguro para um posterior uso.

6

Instruções de Montagem


1.6. Montando na Parede

Para montar este monitor em uma parede, você terá que adquirir um kit de montagem de parede (disponível

comercialmente). Recomendamos utilizar uma interface de montagem que atenda os padrões TUV-GS ou UL1678.

Tecido Protetor

Diagrama Esquema

VESA

Mesa

Encaixe para a base

1. Coloque um tecido protetor sobre a mesa, o qual deve ser enrolado no monitor para não riscar a tela.

2. Certifique-se que você possui todos os acessórios para montar o monitor (kit de montagem de parede, kit de

montagem no teto, etc).

3. Siga as instruções que vêm com o kit de montagem. Afalha no correto procedimento de montagem pode resultar

em danos ao equipamento ou ao usuário. A garantia do produto não cobre danos causados por instalação

inadequada.

4. Para o kit de montagem de parede, use parafusos M6 (devem possuir 10mm a mais no comprimento em relação

à espessura do braço de montagem) e aperte-os com segurança.

1.6.1. Diagrama VESA

PDL4251EL

PDL4651EL

400(H) x 200(V) mm

200(H) x 200(V) mm

400(H) x 400(V) mm

400(H) x 200(V) mm

200(H) x 200(V) mm

Precaução:

Para evitar que o monitor caia:

• Para instalação de parede ou teto, recomendamos instalar

o monitor com suportes de metal, os quais estão disponíveis

comercialmente. Para instruções de instalação detalhada,

consulte o manual recebido com o respectivo suporte.

Requerimentos de Ventilação para Locais Fechados

Para permitr que o calor se disperse, deixe um espaço dos objetos

ao redor do monitor, conforme mostrado no diagrama ao lado.

100 mm

100 mm 100 mm

100 mm

7

Localização de Controles


2. Partes e Funções

2.1. Painel de Controle

9

MUTE INPUT MENU

1 2 3 4 5 6 7 8

1 Botão POWER

Use este botão para ligar o monitor ou colocá-lo em

espera.

2 Botão MUDO (MUTE)

Alterna entre ligar/desligar o áudio.

3 Botão ENTRADA (INPUT)

Use este botão para selecionar a fonte de entrada.

4 Botão [+]

Aumenta o ajuste quando o menu OSD estiver

ligado, ou aumenta a saída do nível do áudio quando

o menu OSD estiver desligado.

• Quando o menu OSD estiver ativado, este botão

também pode ser usado como botão CONFIRMA

(SET).

5 Botão [-]

Diminui o ajuste quando o menu OSD estiver ligado,

ou diminui a saída do nível do áudio quando o menu

OSD estiver desligado.

6 Botão [▲]

Move a barra cursora para cima para ajustar o item

selecionado enquanto o menu OSD estiver ligado.

8 Botão MENU

Para ativar o menu OSD ou retornar ao menu

anterior quando este estiver ativo.

NOTA: “Modo Travado do Teclado do Controle” Esta

função desabilita completamente o acesso às

funções de Controle do Teclado. Para permitir ou

desabilitar a trava do controle do teclado, pressione

juntamente os botões [▲] e [▼] e segure-os

continuamente por mais de 3 segundos.

9 Sensor do controle remoto e posição indicadora de

energia

• Recebe sinais de comando do controle remoto.

• Indica a posição de operação do monitor:

- Luz verde quando o monitor estiver ligado.

- Luz vermelha quando o monitor estiver no modo

espera.

- Luz amarela quando o monitor entrar em modo

DPMS.

- Quando (HORÁRIO/SCHEDULE) estiver habilitado,

a luz pisca alternadamente entre verde e vermelho.

- Se a luz piscar em vermelho, ela indica que uma

falha foi detectada.

- DESLIGADO/OFF é indicado quando a energia do

monitor estiver desligada.

7 Botão [▼]

Move a barra cursora para baixo para ajustar o item

selecionado enquanto o menu OSD estiver ligado.

8

Localização de Entradas e Saídas


2.2. Terminais de Entrada/Saída

16

15

1

2

3

5 6 7

8 13

9 10 11 12 14

1 Entrada CA

Entrada de energia CA de uma tomada.

2 Botão de Energia Principal

Liga/desliga a energia principal.

3 USB

Conecta um aparelho de armazenamento USB.

4 Passagem IR

Fornece ao controle remoto o sinal IR do set-top box

para um set-top box externo através de um cabo

conector de 3,5mm.

5 Saída RS232C

Conexão de saída.

6 Entrada RS232C

Conexão de entrada.

7 RJ-45

Função de controle LAN para uso do sinal do centro

de controle.

8 Entrada HDMI

Entrada de vídeo/áudio HDMI.

9 DisplayPort

Entrada de vídeo DisplayPort.

10 Entrada DVI

Entrada de vídeo DVI-D.

11 Saída DVI

Saída de vídeo DVI-D.

12 Entrada VGA (D-Sub)

Entrada de vídeo VGA.

13 Entrada de Áudio VGA

Entrada para a fonte VGA (fone estéreo de 3.5mm).

14 Botão Alto-Falantes

Botão para ligar/desligar os alto-falantes internos.

15 Saída para Alto-falantes

Saída para alto-falantes externos.

16 TRAVA KENSINGTON

Utilizada para prevenção de segurança e roubo.

9



2.3. Controle Remoto

2.3.1 Funções Gerais

POWER

SMART

ON/OFF

CONTRAST

DISPLAY

AUTO

ADJUST

MUTE

VIDEO

SOURCE

PIP

INPUT

SET

USB MENU

AUDIO

SOURCE

CHANGE

BRIGHTNESS

1 Botão [POWER]

Pressione para colocar o monitor no modo espera.

Pressione novamente para ligar o monitor.

2 Botão [SMART]

Pressione para ativar o Menu Smart. Pressione [▲] ou [▼]

para selecionar as opções do menu. Pressione o botão

[SET “ACIONAR”] para confirmar e sair da seleção.

• Standard “Padrão”: Usado para imagens normais

(colocação de fábrica)

• Highbright “Alto Brilho”: Usado para imagem em

movimento, tal como Vídeo

• sRGB: Usado para imagens de texto

3 Botão Picture in Picture [PIP]

[LIGADO/DESLIGADO]: Liga/desliga o PIP

[ENTRADA]: Seleciona o sinal de entrada para a sub

imagem.

[TROCAR]: Alterna entre a imagem principal e a sub

imagem.

4 Botão [CONTRASTE]

Pressione para ativar o Menu Contraste. Pressione [+] ou

[–] para ajustar o valor. Pressione [MENU] para confirmar e

sair.

5 Botão [DISPLAY “TELA”]

Pressione para ligar/desligar a informação OSD mostrada

no canto superior direito da tela.

6 Botão [–]

• Pressione para mover a seleção esquerda no menu

OSD.

MENU

EXIT

VOL UP

VOL DOWN

21

• Pressione para diminuir o valor no menu OSD.

• Pressione para mover a sub imagem esquerda no

modo PIP.

7 Botão [SET “ACIONAR”]

Pressione para ativar a colocação interna no meu OSD.

8 Botão [AUTO AJUSTE]

Pressione para colocar em funcionamento a função Auto

Ajuste.

NOTA: Este botão somente possui funcionalidade para entrada

VGA.

9 Botão [MUTE “MUDO”]

Pressione para ligar/desligar a função Mudo.

10 Botão [VIDEO SOURCE “FONTE DO VÍDEO”]

Pressione para alternar no Menu Fonte do Vídeo. Pressione

[▲] ou [▼] para selecionar uma das fontes de vídeo entre

HDMI, DVI-D, VGA, DVD / HD, VÍDEO-S ou VÍDEO. Pressione

[SET “ACIONAR”] para confirmar e sair.

11 Botão [AUDIO SOURCE “FONTE DO ÁUDIO”]

Pressione para alternar o Menu Fonte do Áudio. Pressione

[▲] ou [▼] para selecionar uma das fontes de áudio

entre HDMI, AUDIO1, AUDIO2 ou AUDIO3. Pressione [SET

“ACIONAR”] para confirmar e sair.

12 Botão Formato da Imagem

Pressione para alterar a proporção da tela.

• Para sinal de PC: TELA CHEIA, NORMAL,

PERSONALIZADA e REAL.

• Para sinal de Vídeo: TELA CHEIA, NORMAL,

DINÂMICA, PERSONALIZADA e REAL.

13 Botão [BRILHO]

Pressione para alternar o menu Brilho. Pressione [+] ou [–]

para ajustar o valor. Pressione [MENU] para confirmar e

sair.

14 Botão [▲]

• Pressione para mover a seleção para cima no menu

OSD.

• Pressione para mover a sub imagem para cima no


15 Botão [MENU]

Pressione para ligar/desligar o menu OSD.

16 Botão [+]

• Pressione para mover a seleção direita no menu OSD.

• Pressione para aumentar o valor no menu OSD.

• Pressione para mover a sub imagem direita no modo

PIP.

17 Botão [SAIR]

Pressione para retornar ao menu OSD anterior.

18 Botão [▼]

• Pressione para mover a seleção para baixo no menu

OSD.

• Pressione para mover s sub imagem para baixo no


19 Botão [VOL PARA CIMA]

Pressione para aumentar o nível de saída do áudio.

20 Botão [VOL PARA BAIXO]

Pressione para diminuir o nível de saída do áudio.

21 Botão [MENU USB]

Pressione para entrar no menu USB.

10

POWER

SMART

ON/OFF

CONTRAST

DISPLAY

AUTO

ADJUST

MUTE

VIDEO AUDIO

SOURCE SOURCE

PIP

INPUT

SET

USB MENU

CHANGE

BRIGHTNESS

MENU

EXIT

VOL UP

VOL DOWN



2.3.2. Colocação das pilhas no controle remoto

O controle remoto é acionado com duas pilhas 1.5V.

Para colocar ou trocar as baterias:

1. Pressione e então deslize a tampa para abri-la.

2. Alinhe as pilhas de acordo com as indicações (+) e (–)

no compartimento interno das pilhas.

3. Recoloque a tampa.

2.3.4. Alcance de operação do controle remoto

Aponte a parte de cima do controle remoto em direção

ao sensor do monitor e então pressione o botão.

Utilize o controle remoto dentro de uma distância menor

que 10m em relação ao sensor do monitor e dentro de

um ângulo horizontal/vertical menor que 30 graus.

NOTA: O controle remoto pode não funcionar

adequadamente quando seu sensor no monitor estiver

sob iluminação do sol direta ou uma forte iluminação,

ou quando houver um obstáculo na trilha do sinal de

transmissão.

CUIDADOS:

O uso incorreto das pilhas pode resultar em

vazamentos ou estouros. Certifique-se de seguir

estas instruções:

• Coloque as pilhas “AAA” combinando com os sinais

(+) e (–) de cada pilha no seu compartimento.

• Não misture tipos diferentes de pilhas.

• Não combine pilhas novas com usadas. Isso

encurta a vida das pilhas ou provoca vazamento.

• Remova as pilhas imediatamente apos o término

da vida, prevenindo que vaze o liquido delas no

compartimento. Não toque no ácido da pilha

exposto, pois pode ferir sua pele.

NOTA: Se você não pretende usar o controle remoto

para um longo período, remova as pilhas.

2.3.3. Manuseio do controle remoto

• Não o submeta a fortes pancadas.

• Não deixe que água ou outro liquido espirre

no controle. Se o controle remoto ficar úmido,

seque-o imediatamente.

• Evite exposição ao calor e vapor.

• Ao menos que seja para colocar pilhas, não abra o

controle remoto.

11

Conectando Periféricos


3. Conexão de Equipamentos Externos

3.1. Utilizando o Protetor do Botão liga/desliga

Uma Proteção para o botão de energia é fornecida para prevenir que o monitor seja ligado ou desligado

acidentalmente.

Para travar o protetor na posição:

1) Alinhe e insira o protetor no chanfro localizado atrás da tomada principal.

2) Utilize uma chave de fenda para travá-lo.

12



3.2. Conexão de Equipamentos Externos (DVD/VCR/VCD)

3.2.1. Utilizando a entrada de vídeo HMDI

DVD / VCR / VCD

Saída HDMI

[Entrada HDMI]

13



3.3. Conexão de PC

3.3.1. Utilizando Entrada VGA

Saída VGA

D-Sub 15 pinos

PC

Saída Áudio

[Entrada VGA]

[Entrada ÁUDIO VGA]

3.3.2. Utilizando Entrada DVI

Saída DVI

PC

Saída Áudio

[Entrada DVI]

[Entrada Áudio VGA]

3.3.3. Utilizando Entrada HDMI

Saída HDMI

PC

[Entrada HDMI]

14



3.4. Conexão de Equipamentos de Áudio

3.4.1. Conectando Alto-Falantes Externos

3.4.1. Conectando alto-falantes externos

Alto-falantes externos

15



3.5. Conexão de Múltiplos Monitores em uma Configuração em Série

Você pode interconectar monitores para criar uma configuração em série para aplicações tal como uma parede de

monitores.

NOTA: Máximo de 25 monitores (5x5) podem ser usados na configuração em série.

3.5.1. Conexão de Controle do Monitor

Conecte a [SAÍDA RS232C] do MONITOR1 à [ENTRADA RS232C] do MONITOR2.

MONITOR 1

MONITOR 2

[Entrada RS-232C]

[Saída RS-232C]

[Entrada RS-232C]

3.5.2. Conexão de Vídeo Digital

Conecte a [SAÍDA DVI] do MONITOR1 à [ENTRADA DVI] do MONITOR2.

MONITOR 1 MONITOR 2

[Entrada DVI]

[Saída DVI]

[Entrada DVI]

16

Conectando Periféricos / Instruções de Uso


3.5.3. Conexão de Aparelho USB

O seu monitor possui uma porta USB que permite visuzlizar fotos, tocar aúdio ou ver vídeos armazenados no seu

aparelho USB

USB

Formatos Suportados

FOTO: JPEG, BMP, PNG

MÚSICA: MP3, AAC, AC3, WAV

VÍDEO: AVI, MP4, MOV, MPG

Cuidados:

O fabricante não é responsável pelo aparelho de armazenagem USB caso o mesmo não seja suportado, nem por

quaisquer danos ou perda de dados causados pela conexão do seu aparelho USB.

Funcionamento do Aparelho USB

1. Ligue o monitor.

2. Conecte o aparelho USB à porta

USB na parte debaixo do seu

monitor.

3. Selecione USB como sua fonte de

vídeo.

Fonte do Vídeo

Porta do Monitor

DVI-D

VGA

HDMI

Componente

Vídeo

Cartão OPS

USB

5. Pressione o botão [+] ou [-} para mover para a

esquerda ou para a direita e selecionar o tipo de

fonte do USB. Pressione o botão [SET] para entrar no

visualizador de miniaturas e procure o tipo de mídia

a reproduzir.

Tipo

Tipo de Mídia

Miniatura

Copiar

Colar

4. A tela principal do USB irá aparecer.

Deletar

Analisador Recursivo

NOTA: NOTA: O menu O menu USB USB somente somente suporta suporta o idioma o idioma inglês. inglês.

Foto

Música

Vídeo

17



Visualização de Arquivos de Fotos

1. Pressione o botão [+] ou [-] para mover para a

esquerda ou para a direita para selecionar Foto na

tela principal do USB.

Foto

Foto

Foto

Pasta 1

Pasta 1

Música

Música

Música

Pasta 2 Pasta 3


Vídeo

Vídeo

Vídeo

2. Pressione

Foto

o botão [SET] para entrar na pasta

01/01

de

fotos.

Foto Pasta 1


01/01

Foto 01/01

Foto /Pasta 1 01/01

3. Pressione o botão [–] , [+] , [▲] ou [▼] para mover

para a esquerda, FOTO para FOTOa direita, FOTO para FOTO cima ou FOTO para


baixo e selecione a foto que você deseja visualizar

em tela cheia. Pressione o botão [SET] para iniciar a

visualização.

FOTO FOTO FOTO FOTO FOTO


FOTO FOTO FOTO FOTO FOTO

4. Agora enquanto o monitor inicia a mostragem de

todas as fotos armazenadas nesta pasta, você

pode pressionar o botão [Menu USB] para entrar no

submenu de controle.

NOTA: A foto pausada pode ser

rotacionada ou ampliada,

pressionando novamente o

botão [Menu USB] e selecionar

Rotacionar “Rotate” ou Ampliar

“Zoom”.

Pausar

Repetir

Alternar

Duração

Efeito

Mostrar Informação

Reprodução de Arquivos de Música


esquerda ou para a direita para selecionar Música na


2. Pressione o botão [SET] para entrar na pasta de

músicas.


para a esquerda, para a direita, para cima ou para

baixo e selecione a música que você

Pausar

Pausar

deseja reproduzir. Pressione o botão

Repetir

[SET] para iniciar a reprodução.

Repetir

Modo Alternado Ligado

4. Agora enquanto o monitor inicia a

Modo Alternado Ligado

mostragem de todas as músicas



armazenadas nesta pasta, você pode

pressionar o botão [Menu USB] para

entrar no submenu de controle.

Reprodução de Arquivos de Vídeo


esquerda ou para a direita para selecionar Vídeo na


2. Pressione o botão [SET] para entrar na pasta de

vídeos.


para a esquerda, para a direita, para cima ou para

baixo e selecione o vídeo que você

Pausar

deseja reproduzir. Pressione o botão

Pausar

Repetir

[SET] para iniciar a reprodução.

Repetir

4. Agora enquanto o monitor inicia a



mostragem de todas as músicas

Modo Imagem

Modo Imagem

armazenadas nesta pasta, você pode

Modo Tela

Modo Tela

pressionar o botão [Menu USB] para

entrar no submenu de controle.

Pausar

Repetir

Alternar

Pausar

Duração

Repetir

Efeito

Alternar


Duração

Pausar

Efeito

18

Cuidados ao Desconectar o Aparelho USB:

Siga este procedimenrto para evitar danos ao seu

aparelho de armazenamento USB.

1. Pressione [SAIR “EXIT”] para sair da tela USB.

2. Altere a entrada da fonte de vídeo.

3. Aguarde 5 segundos antes de desconectar o aparelho

USB.



4. Menu OSD

Uma visão geral dos itens que aparecem na tela (OSD)

é mostrado abaixo. Você pode utilizar como referência

para futuros ajustes no seu monitor.

4.2. Visão Geral do Menu OSD

4.2.1. Menu IMAGEM

4.1. Navegando no Menu OSD

4.1.1. Navegando no menu OSD usando o controle

remoto

1. Pressione [MENU] no controle remoto para que o

menu OSD apareça.

2. Pressione [▲] ou [▼] para escolher o item que você

deseja ajustar.

3. Pressione [SET “ACIONAR”] para entrar no submenu.

4. No submenu, pressione [▲] ou [▼] para navegar

entre os itens, pressione [+] ou [–] para ajustar as

colocações. Se houver um submenu, pressione [SET

“ACIONAR”] para entrar nesse submenu.

5. Pressione [EXIT] para retornar ao menu anterior ou

pressione [MENU] para sair do menu OSD.

4.1.2. Navegando no menu OSD usando os botões de

controle do monitor

1. Pressione [MENU] para mostrar o menu OSD.

2. Pressione [+] ou [–] para escolher o item que você

quer ajustar.

3. Pressione [SOURCE “FONTE”] para entrar no

submenu.

4. No submenu, pressione [▲] ou [▼] para alternar entre

os itens para ajustar as colocações. Se houver um

submenu, pressione [SOURCE/FONTE] para entrar no

submenu.

5. Pressione [MENU] para retornar ao menu anterior

ou pressione [MENU] várias vezes para sair do menu

OSD.

BRILHO

Ajusta o brilho da imagem total através da alteração da

intensidade de luz do painel LED.

CONTRASTE

Ajusta a nitidez da qualidade da imagem. As porções

pretas da imagem tornam-se mais fortes nas partes

escuras e o branco torna-se mais brilhante.

NITIDEZ

Ajusta o aperfeiçoamento de detalhes da imagem.

NÍVEL DO PRETO

Ajusta a mudança do brilho da imagem.

MATIZ

Use [+] ou [–] para ajustar. Pressione [+] e a cor do tom

da pele torna-se levemente verde. Pressione [–] e a cor

do tom da pele torna-se levemente roxa.

NOTA: Este item é funcional somente para entrada HDMI

(modo Vídeo).

COR

Aumenta ou diminui a intensidade das cores da imagem.

TEMPERATURA DE COR

Com esta função você pode ajustar os tons de cores da

imagem. Uma temperatura de cor mais baixa terá um

matiz mais avermelhado, ao passo que uma temperatura

de cor mais alta fornece um matiz mais azulado.

As opções são: {3000K} / {4000K} / {5000K} / {6500K}

/ {7500K} / {9300K} / {10000K} / {NATIVO} / {COR DO

USUÁRIO}.

COR DO USUÁRIO

Com esta função você pode ajustar os tons de cores da

imagem precisamente mudando as colocações R (vermelho),

G (verde) e B (azul) independentemente.

NOTA: Este item somente tem funcionalidade quando

{TEMPERATURA DE COR} é colocada em {COR DO

USUÁRIO}.

19



SELEÇÃO DA GAMA

Gama é o que controla o brilho geral de uma imagem.

Imagens que não são corrigidas adequadamente

podem parecer brancas demais ou escuras demais,

dessa forma, o controle adequado da gama pode

ter influência na qualidade geral da imagem do seu

monitor.

As opções são {NATIVO} / {2.2} / {2.4} / {S GAMA}.

REDUÇÃO DE RUÍDO

Ajuste para remover os pontos de interferência da

imagem. Você pode selecionar um nível de redução

adequado.

As opções são: {DESLIGADO} / {BAIXO} / {MÉDIO} /

{ALTO}.

NOTA: Este item é funcional somente para entradas

HDMI (modo Vídeo), S-Vídeo, Vídeo e YPbPr.

MODO FILME

Escolha para ligar ou desligar a função de conversão no

quadro Modo Filme.

• {AUTO} – Capacita a função de conversão do modo

quadro para filmes e imagens em movimento. O

monitor converte um sinal de entrada de 24 quadros

por segundo para o sinal de vídeo no formato DVD.

Uma vez que esta função é habilitada, é recomendado

que você coloque a função {CONVERSÃO SCAN} para

{PROGRESSIVA}.

• {DESLIGADO} – Desabilita a função de conversão

do modo quadro para o modo filme. Esta opção é

adequada para transmissões de TV e sinais VCR.

RESET DE IMAGEM

Redefine todas as colocações no menu Imagem para os

valores pré-ajustados de fábrica.

4.2.2. Menu TELA

CONFIGURAÇÃO AUTOMÁTICA

Utilize esta função para permitir que o monitor

otimize automaticamente o monitor de imagem de

entrada VGA.

NOTA: Este item somente é funcional para entrada

VGA.

AUTO AJUSTE

Escolha para permitir que o monitor detecte e mostre

automaticamente as fontes de sinal disponíveis.

• {LIGADO} – Ajusta automaticamente o monitor

para mostrar a imagem uma vez que o sinal estiver

conectado.

• {DESLIGADO} – Uma vez que o sinal estiver

conectado, ele somente pode ser selecionado

manualmente.

POSIÇÃO H

Pressione [+] para mover a imagem para a direita ou

[–] para mover a imagem para a esquerda.

POSIÇÃO V

Pressione [+] para mover a imagem para cima ou [–]

para mover a imagem para baixo.

RELÓGIO

Ajusta a largura da imagem.


VGA.

FASE

Ajuste para melhorar o foco, claridade e estabilidade

da imagem.


VGA.

MODO ZOOM

As imagens que você receber podem ser transmitidas

em formato 16:9 (tela larga) ou em formato 4:3 (tela

convencional). As imagens 16:9 às vezes tem uma

faixa preta nas partes de cima e de baixo da tela.

Esta função permite que você otimize a imagem do

monitor na sua tela. Os seguintes modos zoom estão

disponíveis para:

• Modo PC: {Cheia} / {Normal} / {Personalizada}/

{Real}.

• Modo Vídeo: {Cheia} / {Normal} / {Dinâmica} /

{Personalizada} / {Real}.

20



CHEIA

Este modo restaura as proporções corretas

das imagens transmitidas em 16:9 usando a

tela cheia.

NORMAL

A imagem é reproduzida no formato 4:3 e

uma faixa preta é mostrada em ambos os

lados da tela.

DINÂMICA

Preenche a tela esticando as imagens 4:3 de

forma não proporcional.

CUSTOMIZADA

Escolha para aplicar as colocações de

Zoom Pessoais no submenu.

REAL

Este modo mostra a imagem pixel-por-pixel

na tela sem escalonar a imagem do seu

tamanho original.

ZOOM CUSTOMIZADO

Você pode usar essa função para personalizar as definições de zoom e ajustar a imagem que desejar no

monitor.

NOTA: Este item somente é funcional quando as definições {MODO ZOOM} estão no modo {CUSTOMIZADO}.

ZOOM

Amplia os tamanhos horizontal e vertical da

imagem simultaneamente.

ZOOM H

Amplia somente o tamanho horizontal da

imagem.

ZOOM V

Amplia somente o tamanho vertical da

imagem.

POSIÇÃO H

Ajusta o posicionamento horizontal da

imagem para a esquerda ou direita.

POSIÇÃO V

Ajusta o posicionamento vertical da

imagem para cima ou para baixo.

21



RESOLUÇÃO DE ENTRADA

Ajuste a resolução de entrada VGA. Ela somente é

requerida quando o monitor estiver incapacitado de

detectar uma resolução de entrada VGA corretamente.


VGA.

As opções são:

• {1024x768 / 1280x768 / 1360x768}

• {1400x1050 / 1680x1050}

• {1600x1200 / 1920x1200}

• {Auto}: Determina a resolução automaticamente.

As colocações selecionadas se tornarão efetivas após

desligar a energia do monitor e ligá-lo novamente.

RESET DA TELA

Reconfigura todos os ajustes do menu TELA aos

valores pré-estabelecidos pela fábrica.

4.2.3. Menu ÁUDIO

BALANÇO

Ajuste para enfatizar o balanço da saída de áudio direito

ou esquerdo.

AGUDO

Ajuste para aumentar ou diminuir os sons agudos.

GRAVE

Ajuste para aumentar ou diminuir os sons graves.

RESET DO ÁUDIO

Reconfigura todos os ajustes do menu ÁUDIO para os

valores pré-estabelecidos pela fábrica.

4.2.4. Menu PIP

MODO PIP

Selecione o modo PIP (Picture-In-Picture).

As opções são: {DESLIGADO} / {PIP} / {POP} / {ASPECTO SBS}

/ {SBS TOTAL}

TAMANHO DO PIP

Selecione o tamanho da sub imagem no modo PIP (Picture-

In-Picture).

As opções são: {PEQUENO} / {MÉDIO} / {GRANDE}.

ÁUDIO DO PIP

Selecione a fonte de áudio no modo PIP (Picture-In-Picture).

• {ÁUDIO PRINCIPAL} – Selecione o áudio a partir da imagem

principal.

• {SUB ÁUDIO} - Selecione o áudio a partir da sub imagem.

POSIÇÃO H DO PIP

Ajuste a colocação horizontal da sub imagem.

POSIÇÃO V DO PIP

Ajuste a colocação vertical da sub imagem.

ENTRADA SUB

Selecione o sinal de entrada da sub imagem.

RESET DO PIP

Reconfigura todos os ajustes do menu PIP aos valores préestabelecidos

pela fábrica.

NOTAS:

• A função PIP somente está disponível para certas

combinações da fonte do sinal como mostrado na tabela

abaixo.

• A disponibilidade da função PIP também dependerá da

resolução de entrada do sinal que está sendo usado.

Imagem

Principal

Sub Imagem

DVI VGA HDMI DP

Cartão

OPS

DVI X O X X X

VGA O X O O O

HDMI X O X X X

DP X O X X X

Cartão OPS X O X X X

USB X O X X X

(O: função PIP disponível, X: função PIP indisponível).

USB

X

O

X

X

X

X

22



Ao pressionar [PIP LIGADO/DESLIGADO] no controle

remoto, você pode alterar o modo conforme

mostrado abaixo:

DESLIGADO

As resoluções nos modos PIP e POP são configuradas

como a seguir:

TAMANHO DO PIP {PEQUENO}: 320 x 240 pixels

{MÉDIO}: 480 x 320 pixels

{GRANDE}: 640 x 480 pixels

TAMANHO DO POP: 474 x 355 pixels

NOTA: As imagens mostradas na sub tela sempre se

encaixam nos tamanhos PIP mostrados acima

independente da proporção da entrada da

imagem.

3. Pressione [+] ou [-] para selecionar o horário:

1 LIGADO: Pressione [▲] ou [▼] para ajustar a hora

e o minuto no qual o monitor será ligado.

4.2.5. Menu CONFIGURAÇÃO1

OFF TIMER

Ajusta o monitor para se autodesligar para o modo

espera dentro de um período de tempo especificado.

As opções são: {DESLIGADO, 1 HORA ~ 24 HORAS) a

partir do horário atual.

AGENDAMENTO

Esta função permite programar até 7 diferentes

intervalos de tempo para ativar o monitor.

Você pode selecionar:

• O horário para o monitor ligar e desligar.

• Os dias da semana para que o monitor se ative.

• Qual fonte de entrada no monitor será usada para

cada período programado de ativação.

NOTA: Você deve ajustar a data atual e o horário no

menu {DATA E HORA} antes de usar esta função.

1. Pressione [AJUSTAR “SET”] para entrar no submenu.

2. Pressione [▲] ou [▼] para selecionar um item do

horário (item de número 1 ~ 7) e então pressione

[AJUSTAR “SET”] para selecionar o número do item.

2 DESLIGADO: Pressione [▲] ou [▼] para ajustar a hora

e o minuto no qual o monitor será desligado.

Selecione ou deixe em branco “___” para ambos (hora e

minuto) se você não quiser que este horário seja ligado

ou desligado.

3 Seleção FONTE DE ENTRADA: Pressione [▲] ou [▼]

para selecionar a fonte de entrada. Se nenhuma fonte

for selecionada, ela permanecerá a mesma da última

vez.

4 DATA: Pressione [+] para selecionar qual dia da

semana este item terá efeito e então pressione o botão

[AJUSTAR “SET”].

4. Para mais ajustes de horário, pressione [SAIR] e então

repita os passos acima. Uma demarcação no quadro

próximo ao número do horário indicará que o esse

horário terá efeito.

NOTAS:

• A seleção {TODO DIA} possui prioridade sobre os

demais horários semanais.

• Se houver sobreposição de horário, o horário de ligar

leva prioridade sobre o horário de desligar.

• Se houverem dois itens de horário programados para

a mesma hora, o número mais alto terá prioridade.

Por exemplo: os itens #1 e #2 são ajustados para ligar

às 7:00 AM e desligar às 5:00 PM, então somente o

horário #1 terá prioridade.

23



DATA E HORA

Ajusta a data atual e o horário para o relógio interno do

monitor.

1. Pressione [AJUSTAR “SET”] para entrar no submenu.

2. Pressione [▲] ou [▼] para alternar entre {ANO}, {MÊS},

{DIA}, {HORA}, {MINUTO} e {HORÁRIO DE VERÃO}

3. Pressione [+] ou [-] para ajustar todas as

configurações, exceto {HORÁRIO DE VERÃO}.

RESET CONFIGURAÇÃO1

Reconfigura todos os ajustes do menu

CONFIGURAÇÃO1 para os valores pré-estabelecidos

pela fábrica.


INFORMAÇÃO DO MENU OSD

Ajusta o período de tempo que a informação OSD

será mostrada no canto superior direito da tela. A

informação OSD será mostrada quando o sinal de

entrada for mudado.

A informação OSD permanecerá na tela com a seleção

{OFF}.

As opções são: {OFF, 3 SEGUNDOS ~ 10 SEGUNDOS}.

INFORMAÇÃO DO MONITOR

Mostra a informação da sua tela, incluindo o NOME DO

MODELO e o NÚMERO DE SÉRIE.

IDENT. DO MONITOR

Ajusta o numero ID a controlar o monitor via conexão

RS232C. Cada monitor deve possuir um único número ID

quando múltiplos aparelhos são conectados.

CONTROLE IR

Seleciona o modo de operação da unidade de controle

remoto quando múltiplos monitores são conectados via

RS232C.

• {NORMAL} – Todos os monitores podem ser operados

normalmente pelo controle remoto.

• {TRAVADO} – Trava a função do controle remoto no

monitor. Para destravar, pressione e segure [DISPLAY]

no controle remoto por 5 segundos.

MOSAICO

Com esta função você pode criar um diagrama único de

grande tamanho (parede de vídeo) que consiste em até

25 aparelhos deste monitor (até 5 aparelhos de cada

lado: horizontal e vertical) . Esta função requer uma

conexão em série.

IDIOMA

Selecione o idioma utilizado no menu OSD.

As opções são: {INGLÊS} / {ESPANHOL} / {PORTUGUÊS}

DESLIGAR MENU OSD

Ajusta o período de tempo que o menu OSD permanece

na tela.

As opções são: {5 ~ 120} segundos.

POSIÇÃO MENU OSD H

Ajusta a posição horizontal do menu OSD.

POSIÇÃO MENU OSD V

Ajusta a posição vertical do menu OSD.

Exemplo: diagrama de tela 2 x 2 (4 monitores)

MONITORES H = 2 monitores

MONITORES V = 2 monitores

MONITORES V

MONITORES H

Posição

24



Exemplo: diagrama de tela 5 x 5 (25 monitores)

MONITORES H = 5 monitores

MONITORES V = 5 monitores

MONITORES V

MONITORES H

Posição

• MONITORES H - Seleciona o número de monitores na

parte horizontal.

• MONITORES V - Seleciona o número de monitores na

parte vertical.

• POSIÇÃO – Seleciona a posição do monitor no

diagrama.

• FRAME COMP. – Escolha para ligar ou desligar a

função de compensação de quadros, o monitor

ajustará a imagem para compensar os chanfros na

largura dos monitores para mostrar a imagem com

mais precisão.

• HABILITADO: Escolha para habilitar ou desabilitar

a função MOSAICO. Quando habilitado, o monitor

aplicará os ajustes {MONITORES H}, {MONITORES V},

{POSIÇÃO} e {FRAME COMP.}.

NOTA: A função Mosaico somente será desabilitada

quando o botão [LIGAR/DESLIGAR] do PIP for

pressionado.

RETARDO PARA LIGAR

Selecione o tempo de retardo após o monitor ser ligado

manualmente ou automaticamente. Este ajuste é útil

para suprimir mensagens iniciais e para ligar aparelhos

conectados em diferentes horários.

As opções são: {DESL}, {2 SEG}, {4 SEG}, {6 SEG}, {8 SEG},

{10 SEG}, {20 SEG}, {30 SEG}, {40 SEG}, {50 SEG}.

CLOSED CAPTION (LEGENDAS)

Escolha para mostrar ou suprimir as legendas.

NOTA: Este item é somente funcional para entrada

S-VÍDEO ou VÍDEO.

• {DESL} – Sem legendas.

• {CC1} – As legendas são mostradas em sincronismo

com o áudio primário.

• {CC2} – As informações (relacionadas com o áudio

primário) são mostradas sem sincronismo.

• {CC3} – As legendas são mostradas em sincronismo

com o áudio secundário.

• {CC4} - As informações (relacionadas com o áudio

secundário) são mostradas sem sincronismo.

• {TT1 / TT2 / TT3 / TT4} – Quatro tipos de informações

não relacionadas com as imagens do monitor são

mostradas. (Por exemplo: noticiário e previsão do

tempo).

NOTA: Verifique previamente com o fornecedor do

software do seu vídeo o aparelhos de vídeo externos se

eles estão em conformidade com EIA-608-A. Se os sinais

de vídeo não forem compatíveis, as imagens podem não

ser mostradas corretamente.

RESET DA CONFIGURAÇÃO2

Reconfigura todos os ajustes do menu CONFIGURAÇÃO2

aos valores pré-estabelecidos pela fábrica.


ECONOMIA DE ENERGIA

Ajusta o monitor para reduzir a energia

automaticamente.

• {RGB} – Selecione {LIGADO} para permitir que o

monitor entre no modo DPMS sem qualquer sinal

detectado na entrada dos modos: Gráfico HDMI, HDM-I,

DVDI-D ou VGA após três ciclos sucessivos.

25



STATUS DA TEMPERATURA

Esta função permite que você verifique o estado térmico

do monitor a qualquer hora.

STATUS DA TEMPERATURA

4.2.8. Menu OPÇÕES AVANÇADAS

VENTILADOR 1

VENTILADOR 2

BRILHO

TEMPERATURA:

SENSOR 1

SENSOR 2

DESLIGADO

DESLIGADO

NORMAL

35.7 C / 96.2 F

30.2 C / 86.3 F

EXIT

:RETORNAR

MENU

:SAIR DO MENU

TELA DE DESCANSO

Escolha para permitir que as funções de economia do

painel reduzam o risco de “persistência da imagem”.

• {VENTILADOR} – Selecione {LIGADO} para ligar o

ventilador de resfriamento o tempo todo. Selecione

{AUTO} para desligar o ventilador de acordo com a

temperatura do monitor.

NOTAS:

• A opção padrão {AUTO} iniciará seu funcionamento

se a temperatura de 65ºC for atingida e manterá

funcionando por 30 minutos após baixar a

temperatura para 62ºC.

• Uma mensagem de aviso de temperatura será exibida

na tela uma vez que a temperatura atingir 79ºC. Todas

as teclas de funções ficarão desabilitadas, exceto

[POWER].

• {BRILHO} – Selecione {LIGADO} e o brilho da imagem

será reduzido a um nível apropriado e o ajuste de Brilho

no menu Imagem se tornará indisponível.

• {MOVIMENTO} – Selecione o intervalo de tempo ({10-

900} segundos / {DESLIGADO}) para que a tela amplie

ligeiramente a imagem e troque a posição dos pixels em

4 direções (para cima, para baixo, para a esquerda ou

para a direita).

COR DA BORDA LATERAL

Ajusta o brilho das áreas pretas mostradas em ambos

os lados da imagem 4:3.

RESET DA CONFIGURAÇÃO3

Reconfigura todos os ajustes do menu CONFIGURAÇÃO2


MUDANÇA DA ENTRADA

Selecione o tempo de entrada alternando em {NORMAL}

ou {RÁPIDA}.

NOTA: A seleção {RÁPIDA} pode causar um leve ruído.

CONFIGURAÇÕES DE ENTRADAS

Selecione o modo para mostrar o sinal HDMI ou DVI de

acordo com o formato de sinal dependendo da fonte do

seu aparelho.

• {MODO DVI}: Utilizado para sinal DVI-D.

• Selecione {DVI-PC} quando a fonte do aparelho for

PC.

• Selecione {DVI-HD} quando a fonte do aparelho

for um aparelho de vídeo.

• {SINAL HDMI}: Utilizado para sinal HDMI.

• Selecione {LIMITADO} quando mostrar o sinal que

usa de 16 a 236 níveis de 256 níveis para cada R,

G e B.

• Selecione {CHEIA} quando mostrar o sinal que usa

todos os níveis 256 (em uma escala de 0 a 255).

26



CONVERSÃO SCAN

Escolha para habilitar ou desabilitar a função de

conversão IP (Entrelaçamento Progressivo).

• {PROGRESSIVA} – Permite a função de conversão IP

(recomendada). Uma vez habilitada, a entrada de

sinal da interface será convertida para o formato

progressivo para melhor qualidade do monitor.

• {ENTRELAÇAMENTO} – Desabilita a função IP.

Este modo é adequado para mostrar imagens em

movimento, porém aumenta a mudança na retenção

da imagem.

MODO SCAN

Altera a área de visibilidade da imagem.

• {OVERSCAN} – Mostra por volta de 95% do tamanho

original da imagem. O restante das áreas ao redor da

imagem serão cortadas.

• {UNDERSCAN} – Mostra a imagem em seu tamanho

original.

NOTA: Este item somente somente é funcional para

entrada de temporização HDMI-Vídeo.

CONTROLE SERIAL

Seleciona a porta de controle do canal.

As opções são: {RS-232C} / {LAN}.

NOTA: Se {LAN} estiver selecionado, então {RS-232C} não

poderá ser ativado, mesmo se um cabo estiver acoplado

e vice-versa.

AJUSTE LAN

Permite colocar {ENDEREÇO DE IP}, {MÁSCARA DE SUB-

REDE} e {GATEWAY PADRÃO} na tela.

• DHCP – Escolha para habilitar ou desabilitar a função

DHCP, quando habilitado, o monitor atribuirá um

endereço IP. O subnet mask e a porta padrão terão

efeito automaticamente. Se desabilitada, você estará

pronto para entrar automaticamente nos valores

seguintes. Finalmente, pressione [AJUSTAR] para

armazenar e salvar os valores escolhidos.

RESET DE OPÇÕES AVANÇADAS

Reinicia todos os ajustes no menu OPÇÕES AVANÇADAS


1. Pressione [SET “AJUSTAR”] para entrar no submenu.

2. Pressione [▲] ou [▼] para selecionar {SIM} e então

pressione [SET “AJUSTAR”] para fazer o reset.

RESET DE FÁBRICA

Reconfigura todos os ajustes no menu OSD de

{IMAGEM}, {TELA}, {ÁUDIO}, {PIP}, {CONFIGURAÇÃO1},

{CONFIGURAÇÃO2}, {CONFIGURAÇÃO3} e {OPÇÕES

AVANÇADAS} aos valores pré-estabelecidos pela fábrica.

1. Pressione [SET “AJUSTAR”] para entrar no submenu.

2. Pressione [▲] ou [▲] para selecionar {SIM} e então

pressione [SET “AJUSTAR”] para fazer o reset.

27

Resoluções de Tela


5. Modo de Entrada

Resolução VGA:

Resolução

Padrão

Resolução Ativa

Pixels H Linhas V

Taxa de

Atualização

Taxa de

Pixels

Proporção

do Vídeo

Plataforma para o Modo

Matriz Gráfica de Vídeo

Matriz Gráfica de Vídeo Amplo

Super VGA

Matriz Gráfica Extendida

XGA Amplo

XGA Amplo

XGA Super

XGA Super

XGA Amplo

XGA Amplo

XGA Ultra

HD1080

Resolução SDTV:

Resolução

Padrão



Taxa de

Atualização

Taxa de

Pixels

Proporção



NTSC Padrão Modificado

PAL Padrão Modificado

Resolução HDTV:

Resolução

Padrão



Taxa de

Atualização

Taxa de

Pixels

Proporção



Normalmente p/ Modo DVB

Normalmente p/ Modo ATSC

Normalmente p/ Modo ATSC

• A qualidade de texto do PC é otimizada no modo HD “Alta Definição” 1080 (1920 x 1080, 60Hz).

• A tela do seu PC pode aparecer diferente dependendo da fabricação (e sua versão particular do Windows).

• Verifique o manual de instrução do seu PC sobre a conexão do seu PC ao monitor.

• Caso exista um modo de seleção de freqüência vertical e horizontal, selecione 60Hz (vertical) e 31.5Hz

(horizontal). Em alguns casos, sinais anormais (como listas) podem aparecer na tela quando o PC é desligado

(ou se o PC for desconectado). Caso isso ocorra, pressione o botão [ENTRADA] para entrar no modo vídeo.

Também, certifique-se que o PC esteja conectado.

• Quando sinais horizontais síncronos parecem irregulares no modo RGB, verifique o modo de economia de

energia ou as conexões dos cabos.

• Os ajustes da base do monitor estão em conformidade com os padrões IBM/VESA e com alicerce na entrada

analógica.

• O modo de suporte DVI é fornecido da mesma maneira que o modo de suporte PC.

• A melhor temporização para a freqüência vertical para cada modo é 60Hz.

28

Manutenção / Resolução de Problemas


6. Limpeza / Problemas e Soluções

6.1. Limpeza

Cuidados ao Usar o Monitor

• Não coloque suas mãos, rosto ou objetos próximos

aos furos de ventilação. A parte superior do

monitor é usualmente muito quente devido à alta

temperatura do exaustor de ar sendo liberado

através dos furos de ventilação. Queimaduras ou

danos pessoais podem ocorrer caso alguma parte

do corpo esteja muito próxima. A colocação de

qualquer objeto próximo à parte superior também

pode resultar em dano relacionado ao objeto, bem

como ao monitor.

• Certifique-se de desconectar todos os cabos antes

de mover o monitor. Mover o monitor com os cabos

fixados pode danificá-los e dessa forma causar

fogo ou choque elétrico.

• Desconecte o plugue de energia da tomada da

parede como uma precaução de segurança antes

de fazer qualquer tipo de limpeza ou procedimento

de manutenção.

Instruções para Limpeza do Painel Frontal

• A frente do monitor foi especialmente tratada.

Limpe a superfície utilizando gentilmente um pano

limpo ou um tecido macio sem bolinhas.

• Quando a superfície estiver suja, umedeça um pano

macio e sem bolinhas em uma solução leve de

detergente. Torça o pano para remover o excesso

de liquido. Limpe a superfície do monitor para

remover a sujeira. Então, use um pano seco do

mesmo tipo para secá-lo.

• Não raspe ou bata na superfície do painel com os

dedos ou objetos sólidos de qualquer tipo.

• Não use substâncias voláteis tais como sprays,

solventes ou thiner.

Instruções de Limpeza do Gabinete

• Quando o gabinete estiver sujo, limpe-o com um

tecido seco e macio.

• Se o gabinete estiver extremamente sujo, umedeça

um pano macio e sem bolinhas em uma solução

leve de detergente. Torça o pano para remover o

excesso de liquido. Limpe o gabinete do monitor

para remover a sujeira. Então, use um pano seco do

mesmo tipo para secá-lo.

• Não deixe que qualquer liquido ou detergente

entre em contato com a superfície do monitor. Se

entrar água ou umidade na unidade, pode resultar

em problemas operacionais, perigo de choque e

elétrico.

• Não risque o bata no gabinete com os dedos ou

objetos duros de quaisquer tipos.

• Não use substâncias voláteis tais como sprays,

solventes ou thiner no gabinete.

• Não coloque nada fabricado em borracha ou PVC

próximo ao gabinete por longos períodos de tempo.

6.2. Problemas e Soluções

Não há imagem

Sintomas Verificar Ações a Seguir

1. O cabo de energia está

desconectado.

2. O botão principal na parte

traseira do monitor não está

ligado.

3. A entrada selecionada não tem

conexão.

4. O monitor está no modo espera.

1. Ligue o cabo de energia

2. Certifique-se que o botão está

ligado.

3. Ligue uma conexão de sinal

ao monitor.

Interferência é mostrada no

monitor ou ruído auditivo é

ouvido

Causado por equipamentos

elétricos próximos ou lâmpadas

fluorescentes.

Mova o monitor para outra

localidade para verificar se a

interferência é reduzida.

29

Resolução de Problemas


6.2. Problemas e Soluções

Sintomas Verificar Ações a Seguir

A imagem está distorcida

com padrões anormais

A imagem do monitor não

preenche o tamanho total da

tela

Posso ouvir o som, mas não

há imagem

1. O cabo do sinal não está

conectado adequadamente.

2. O sinal de entrada está

além das capacidades do

monitor.

O modo zoom não está

corretamente ajustado.

Cabo do sinal de fonte

conectado inadequadamente.

1. Certifique-se que o cabo

de sinal está firmemente

acoplado.

2. Verifique a fonte do sinal de

vídeo para ver se ela está

além do alcance do monitor.

Por favor, verifique suas

especificações com a seção de

especificação do monitor.

Use o modo Zoom ou a função

Zoom Custom no menu Tela

para uma sintonia fina na

geometria do monitor e os

parâmetros de frequência de

tempo.

Certifique-se que ambas

entradas (vídeo e som) estejam

conectadas corretamente.

Posso ver a imagem, mas

nenhum som é ouvido

Imagens fantasmas ainda

podem ser vistas após o

monitor ser desligado.

(Exemplos de imagens paradas,

incluindo logos, vídeo games,

imagens de computador e

imagens mostradas em modo

normal 4:3)

1. Cabo do sinal de fonte

conectado inadequadamente.

2. O volume está totalmente

para baixo.

3. [MUDO] está ligado.

4. Não há alto-falante externo

conectado.

Uma imagem parada é

mostrada por um longo período

de tempo.

1. Certifique-se que ambas

entradas (vídeo e som)

estejam conectadas

corretamente.

2. Pressione [VOLUME PARA

CIMA] ou [VOLUME PARA

BAIXO] para ouvir o som.

3. Alterne o modo Mudo,

pressionando o botão

[MUDO].

4. Conecte alto-falantes

externos e ajuste o volume a

um nível adequado.

Não deixe que uma imagem

parada seja mostrada por um

longo período de tempo, pois

isso pode causar uma imagem

fantasma permanente no

monitor.

30

Especificações Técnicas


7. Especificações Técnicas

7.1. PDL4251EL

Monitor:

Item

Especificações

Tamanho da tela (Área Ativa)

42” LED

Proporção da tela 16:9

Número de pixels

1920 (H) x 1080 (V)

Ganho de pixel

0,4845 (H) x 0,4845 (V) [mm]

Exibição de cores

1073M cores

Brilho (típico)

500 cd/m2

Contraste (típico) 4000:1

Ângulo de visão

178 graus

Terminais de Entrada/Saída:

Item


Saída do alto-falante Alto-falante interno

10W (E) + 10W (D) [RMS]/8Ω

Alto-falante externo Sistema de 1 Alto-falante de 1 Canal

82 dB/W/M/160 Hz ~ 13 KHz

Entrada de Áudio 3.5 mm Estéreo x 1 0.5V [rms] (Normal)

RS232C Plugue D-Sub x 2 (9 pinos) TXD + RXD (1:1)

RJ-45 Plugue RJ-45 x 1 (8 pinos) Porta LAN 10/100

Entrada HDMI Plugue HDMI x 1

RGB Digital: TMDS (Vídeo + Áudio)

(Tipo A) (18 pinos)

MÁX: Vídeo - 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Áudio - 48 KHz/ 2 Canais (D+E)

Suporta somente LPCM

Entrada DVI-D Plugue DVI-D RGB Digital: TMDS (VÍdeo)

Entrada VGA Plugue D-Sub x 1 (15 pinos) RGB Analógico: 0.7V [p-p] (75Ω), H/CS/V: TTL (2.2kΩ), SOG: 1V [p-p] (75Ω)

MÁX: 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Saída DVI-I (DVI-D) Plugue DVI-I x 1 (29 pinos) RGB Digital : TMDS (Vídeo)

Entrada Displayport Plugue Displayport x 1

(20 pinos)





Geral:

Item

Suprimento de Energia

Consumo de Energia (Máx)

Consumo de Energia (tip.)

Consumo de Energia (Em espera e Desligado)

Dimensões (Com Base) [L x A x P]

Dimensões (Sem Base) [L x A x P]

Peso (Com Base)

Peso (Sem Base)

Peso Bruto (Sem Base)


CA 100 ~ 240V, 50 ~ 60Hz

200W

170W

Geral:

Item











CA 100 ~ 240V, 50 ~ 60Hz

200W


170W



7.2. PDL4651EL

Monitor:

Item

Tamanho da tela (Área Ativa)


46” LED

Proporção da tela 16:9

Número de pixels

1920 (H) x 1080 (V)

Ganho de pixel

0,17675 (H) x 0,53025 (V) [mm]

Exibição de cores

1073,7M cores

Brilho (típico)

500 cd/m2

Contraste (típico) 4000:1

Ângulo de visão

178 graus

Terminais de Entrada/Saída:

Item

Saída do alto-falante Alto-falante interno


10W (E) + 10W (D) [RMS]/8Ω

Alto-falante externo

Sistema de 1 Alto-falante de 1 Canal

82 dB/W/M/160 Hz ~ 13 KHz

Entrada de Áudio 3.5 mm Estéreo x 1 0.5V [rms] (Normal)

RS232C Plugue D-Sub x 2 (9 pinos) TXD + RXD (1:1)

RJ-45 Plugue RJ-45 x 1 (8 pinos) Porta LAN 10/100

Entrada HDMI Plugue HDMI x 1

(Tipo A) (18 pinos)


MAX: Vídeo - 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)



Entrada DVI-D Plugue DVI-D RGB Digital: TMDS (Vídeo)

Entrada VGA Plugue D-Sub x 1 (15 pinos) RGB Analógico: 0.7V [p-p] (75Ω), H/CS/V: TTL (2.2kΩ), SOG: 1V [p-p] (75Ω)

MÁX: 720p, 1080p, 1920 x 1080/60 Hz (WUXGA)

Saída DVI-I (DVI-D) Plugue DVI-I x 1 (29 pinos) RGB Digital: TMDS (Vídeo)

Entrada Displayport Plugue Displayport x 1 RGB Digital: TMDS (Vídeo + Áudio)

(20 pinos)




Geral:

Item









CA 100 ~ 240V, 50 ~ 60Hz

200W

170W










CA 100 ~ 240V, 50 ~ 60Hz

200W

170W

aoc.com.br

SIMPLIFICANDO A VIDA

SÃƒÂ©ries PDL4251EL / PDL4651EL Manual do UsuÃƒÂ¡rio - AOC

Transforme seus PDFs em revista digital e aumente sua receita!

SÃƒÂ©ries PDL4251EL / PDL4651EL Manual do UsuÃƒÂ¡rio - AOC

Transforme seus PDFs em revista digital e aumente sua receita!

Delete template?

Save as template ?
