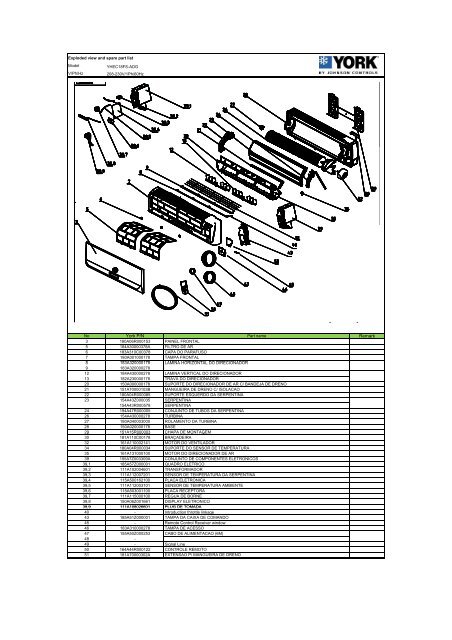

Exploded view and spare part listModelYHEC18FS-ADGV/Ph/Hz208-230V/1Ph/60Hz230V/1Ph/60HNo York P/N Part name Remark3 180A06R000153 PAINEL FRONTAL5 184A30000378A FILTRO DE AR6 183A310C00378 CAPA DO PARAFUSO7 180A001000178 TAMPA FRONTAL8 183A320000178 LAMINA HORIZONTAL DO DIRECIONADOR9 183A32000027812 184A430000278 LAMINA VERTICAL DO DIRECIONADOR13 182A230000178 TRAVA DO DIRECIONADOR20 150A000000178 SUPORTE DO DIRECIONADOR DE AR C/ BANDEJA DE DRENO21 151A70000103B MANGUEIRA DE DRENO C/ ISOLACAO22 180A04R000085 SUPORTE ESQUERDO DA SERPENTINA23 154A43Z000035 SERPENTINA154A43R000578 SERPENTINA24 194A47R000005 CONJUNTO DE TUBOS DA SERPENTINA26 154A430000278 TURBINA27 180A040003000 ROLAMENTO DA TURBINA28 150A020000178 BASE29 151A15R000003 5 CHAPA DE MONTAGEM30 181A110C00178 BRAÇADEIRA32 161A110002141 MOTOR DO VENTILADOR34 180A04R000034 SUPORTE DO SENSOR DE TEMPERATURA35 161A131000100 MOTOR DO DIRECIONADOR DE AR39 155A7Z003309A CONJUNTO DE COMPONENTES ELETRONICOS39,1 185A57Z000001 QUADRO ELETRICO39,2 111A102004601 TRANSFORMADOR39,3 111A112007201 SENSOR DE TEMPERATURA DA SERPENTINA39,4 115A500162100 PLACA ELETRONICA39,5 111A112003101 SENSOR DE TEMPERATURA AMBIENTE39,6 115A503001100 PLACA RECEPTORA39,7 111A115000100 REGUA DE BORNE39,8 150A06Z001661 DISPLAY ELETRONICO39,99 111A108026601 PLUG DE TOMADA40 - Introduction throttle linkage43 185A51Z000001 TAMPA DA CAIXA DE COMANDO45 - Remote Control Receiver window46 183A310000278 TAMPA DE ACESSO47 155A50Z000253 CABO DE ALIMENTACAO (6M)48 -49 - Signal Line50 164A44R000122 CONTROLE REMOTO51 181A70000302A EXTENSAO P/ MANGUEIRA DE DRENO

Exploded view and spare part listModelV/Ph/HzYHDC18FS-ADG208-230V/1Ph/60HzNo York P/N Part name Remark1 183A330001135 GRADE DO PAINEL2 180A06R000123 PAINEL FRONTAL3 184A43R000251 HELICE4 161A10000339A MOTOR DO VENTILADOR5 180A04R000300 SUPORTE DO MOTOR6 154A430008500 SERPENTINA7 183A31R000035 TAMPA SUPERIOR8 181A5R000043B CHAPA DIVISORIA9 162A27R001100 CAPACITOR DO COMPRESSOR10 181A111000502 SUPORTE DO CAPACITOR11 162A270000107 CAPACITOR DO MOTOR DO VENTILADOR12 180A4R000400D SUPORTE DE COMPONENTES ELETRICOS13 155A57Z001261 REGUA DE BORNE14 150A02R000054 BASE16 183A318000401 ALCA15 183A3R000036A GRADE TRASEIRA17 180A6R000058C TAMPA LATERAL DIREITA18 154A45R003129 VALVULA DE SERVIÇO LINHA DE ALTA19 154A45R000672 VALVULA DE SERVIÇO LINHA DE BAIXA20 181A5R000077A CHAPA DE SUPORTE DAS VALVULAS23 154A5R000842A CONJUNTO VALVULA DE 4 VIAS24 154A460003600 TUBO DE RETORNO DE AR DA SERPENTINA25 154A3R001422A COMPRESSOR26 154A5R000845A CONJUNTO CAPILAR
