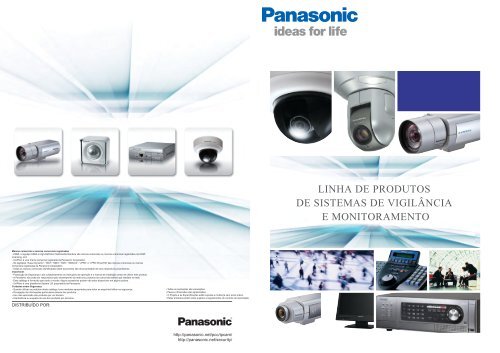

LINHA DE PRODUTOS DE SISTEMAS DE VIGILÂNCIA E ... - Carmehil

Produtos para uso em RedeProdutos para uso em RedeInterfaces de Vídeo para uso em Rede SoftwaresCodificador de Vídeo para RedeWJ-GXE500(12V CC ou PoE: NTSC, PAL)Software Servidor para Matriz IPWV-ASC970Software Cliente para Matriz IPWV-ASM970(Versão 3) (Versão 2)Software de Gerenciamento i-PROWV-ASM100 (Versão 7)WV-ASM100L (Versão 7)• Até 4 câmeras analógicas podem ser conectadas• Controle para Câmeras Panasonic• Transmissão H.264 em tempo real para cada 4 canais• Saída de fluxo duplo H.264, MPEG-4 e JPEG simultânea com tamanho de imagem VGA/D1• Função de Detecção de Rostos que detecte a posição de rostos de pessoas (somente CH1)• Saída progressiva• Áudio Bidirecional (1 canal)• Alimentação sobre Ethernet (PoE) IEEE 802.3afCodificador de Vídeo de Alta Definição, MulticanaisWJ-GXD400(12V CC ou 100-240V CA: NTSC, PAL)• Até 256 câmeras, incluindo câmeras conectadas ao Codificador de Vídeo para Rede i-Pro(WJ-GXE500/WJ-NT304/WJ-NT314) podem ser registradas• Interface HDMI que suporta o tamanho de exibição de 1920 x 1080• Uma imagem 4VGA com 2 imagens VGA ou 6 imagens VGA podem ser exibidas no modo de tela múltipla• Cada uma das imagens VGA pode ser exibida a velocidade de 25 quadros/segundo• Confiabilidade superior e flexibilidade de instalação utilizando o Sistema Operacional incorporado• Grupos de até 64 câmeras podem ser registrados e ativados em resposta à ativação,sequência de grupo e programaçãoAcessórios OpcionaisSuporte para Montagemem Rack EIA de 19”WV-Q204/2S(para montagem de três unidades WJ-GXE500)Acessórios OpcionaisSuporte para Montagemem Rack EIA de 19”WV-Q204/1S(para montagem de uma unidade WJ-GXD400)Suporte para Montagemem Rack EIA de 19”WV-Q204/2S(para montagem de duas unidades WJ-GXD400)WV-ASC970• Integração fácil e livre de problemas de sistemasanalógicos para IP• Sistema flexível de câmeras: Analógicas, IP eAnalógicas Híbridas/IP• Até 64 gravadores, 64 decodificadores e 2048câmeras (com codificador) podem ser registrados• Seleção de Câmeras/Sequência / Monitores,Controle de Câmeras e controle de Gravadorespodem ser realizados com o Controlador de Sistemaopcional WV-CU950• Gravadores suportados: Série WJ-ND400, SérieWJ-ND300, Série WJ-ND200, Séries WJ-HD316,WJ-RT416, Série WJ-HD716WV-ASM970• A opção para uso com vários monitores permite ouso simultâneo da tela de Operação e da tela deMonitoramento (1 / 4 / 7 / 9 / 10 / 13 / 16 divisões) emum monitor dedicado. A operação em até doismonitores também está disponível• Até 30 ips/câmera podem ser exibidos na tela de 16divisões no modo MPEG-4 com 2 Mbps(dependendo da câmera, configuração da câmera edesempenho do PC)• Até 30 ips/câmera podem ser exibidos na tela de 16divisões no modo H.264 com 1,5 Mbps com VGA(dependendo da câmera e da sua configuração).• A resolução da imagem é modificada dinamicamentedependendo do modo da tela: VGA para uma telaQuad, QVGA para uma tela de 16 divisões,possibilitando um melhor uso da rede (dependendodo modo da câmera)(As imagens acima destinam-se apenas para referência.)Componentes do SistemaGravador de Câmera para Rede com Software VisualizadorBB-HNP17Software Servidor para Matriz IPWV-ASC970(A imagem acima destina-se somente para referência.)Software Cliente para Matriz IPWV-ASM970(A imagem acima destina-se somente para referência.)Controlador de Sistema Ethernetcom Joystick 3D e Jog/ShuttleWV-CU950• Gravadores suportados: Série WJ-ND400, SérieWJ-ND300, Série WJ-ND200, SériesWJ-HD716/616, WJ-HD300A, Série WJ-RT416• Até 100 gravadores, 64 codificadores e 256câmeras diretamente conectadas podem serregistradas• Até 6400 câmeras registradas nos gravadores e256 câmeras registradas nos codificadores sãoautomaticamente registradas• Até 16 imagens x 30 ips /câmera podem serexibidas no modo H.264 com 1,5 Mbps ou nomodo MPEG-4 com 2 Mbps• Grupos de até 400 câmeras são suportadosAcessórios OpcionaisControlador de Sistema Ethernetcom Joystick 3D e Jog/ShuttleWV-CU950(Não disponível para omodelo WV-ASM100L)• Seleção de Câmeras/Grupos/Sequências, Controle de Câmeras e Controle deGravadores podem ser realizados com o Controlador de sistema opcional WV-CU950(somente WV-ASM100).Software de Monitoramento i-PROWV-ASM10(Quantidade limitada)• Gravadores Suportados: Série WJ-ND400, Série WJ-ND300, Série WJ-ND200,Série WJ-HD300A• Até 16 gravadores, 64 codificadores e 256 câmeras diretamente conectadas podemser registrados• Até 30 ips/câmera em uma tela de 16 divisões no modo MPEG-4 com 2 Mbpspodem ser exibidas• Grupos de até 400 câmeras são suportadosGravador de Câmera de RedeBB-HNP11Conversor de redeConversor Coaxial-LANBY-HPE11KTSerá desenvolvido• Integração harmoniosa do sistema IP com a rede de cabo coaxial• Alta velocidade, rede de comunicação estável e de longa distância• Alimentação sobre Ethernet (PoE) IEEE 802.3afExemplo de sistemaAdaptador da CâmeraAdaptador CentralCabo CoaxialPowered by PoESinais DigitaisFonte dealimentaçãoCaboEthernet• Gravação em H.264, MPEG-4 e JPEG• Suporta a gravação e reprodução de câmeras H.264.• Suporta resoluções de 1280 x 960• Acesso Remoto• Registro de até 64 câmeras• Gravação de Detecção de Eventos• Liberdade de configuração do layout• Sequência de pré-ajustes• Gravação com timer com designação do pré-ajuste• Modo de exibição Instantâneo (Pop-up)• Visualização noturna colorida especificada por horário• Gravação ou Reprodução de Imagens com Áudio• Funções de Gravação por Timer e Gravação deDetecção de Movimentos• Buscas de Imagens Gravadas• Limite de Capacidade de Gravação(Adaptador Central)(Adaptador da Câmera)Câmera de redeGravador de disco de redePC10 11

Produtos AnalógicosProdutos AnalógicosCâmeras DomeCâmeras Dome FixasCâmera Dome Resistente a IntempériesSuper Dynamic IIISérie WV-CW970WV-CW970 (220-240V CA: PAL)WV-CW974 (24V CA NTSC, PAL)Câmera Dome Resistente a IntempériesSuper Dynamic IIISérie WV-CW960WV-CW960 (220-240V CA: PAL)WV-CW964 (24V CA: NTSC, PAL)Câmera Dome Fixa Resistente a VandalismoSuper Dynamic 5Série WV-CW500WV-CW504S (24V CA ou 12V CC:NTSC, PAL)WV-CW504F (24V CA ou 12V CC:NTSC)• Alta sensibilidade: 0,5 lux (Modo Colorido), 0,04 lux (Modo P&B) a F1.4(Wide) / 0,016 lux (Modo Colorido), 0,0013 lux (Modo P&B) a F1.4 (Wide)com sensibilidade até 32x• Faixa dinâmica ampla Super Dynamic III de 128x (NTSC) / 160x (PAL)• Modo de acompanhamento automático avançado• Resistente à água e à poeira, classificação IP66• Zoom óptico de 30x mais zoom digital de 10xAcessório OpcionalSuporte para Montagem na ParedeWV-Q122• Alta sensibilidade: 0,5 lux (Modo Colorido), 0,04 lux (Modo P&B) a F1.4(Wide) / 0,016 lux (Modo Colorido), 0,0013 lux (Modo P&B) a F1.4 (Wide)com sensibilidade até 32x• Faixa dinâmica ampla Super Dynamic III de 128x (NTSC) / 160x (PAL)• Modo de acompanhamento automático avançado• Resistente à água e à poeira, classificação IP66• Zoom óptico de 30x mais zoom digital de 10xAcessório OpcionalSuporte para Montagem na ParedeWV-Q122(Tipo de Montagem em Superfície)• Super Dynamic 5 gera imagens superiores através da fusão das tecnologias deinteligência Super Dynamic, ABS (Ampliação Adaptável de Preto) e i-VMD (DetecçãoMovimentos de Vídeo Inteligente)• Alta sensibilidade: 0,1 lux (Modo Colorido), 0,01 lux (Modo P&B) a F1.4 (Wide) / 0,003 lux(Modo Colorido), 0,0003 lux (Modo P&B) a F1.4 (Wide) com sensibilidade até 32x• Alta resolução: 650 Linhas de TV (Modo Colorido), 700 Linhas de TV (Modo P&B).Acessórios OpcionaisSuporte deMontagem paraWV-CW504FWV-Q115Módulo deAquecedorWV-CW5HSuporte para TampaMontagem no Teto Dome Fumê(Montagem Embutida)WV-Q169WV-CW4SCâmera Dome Dia e NoiteSuper Dynamic IIISérie WV-CS950WV-CS950 (220-240V CA:PAL)WV-CS954 (24V CA:NTSC, PAL)Câmera Dome ColoridaSérie WV-CS570WV-CS570 (220-240V CA:PAL)WV-CS574 (24V CA:NTSC, PAL)Câmera Dome Fixa Dia e Noite com Corpo MetálicoWV-CF324(24V CA ou 12V CC:NTSC,PAL)Day/Night Fixed Dome CameraWV-CF284/CF294WV-CF284 (24 V AC or 12 V DC:NTSC,PAL)WV-CF294 (24 V AC or 12 V DC:NTSC,PAL)WV-CF294WV-CF284• Lente com zoom óptico de 30x mais zoom digital de 10x• Faixa dinâmica ampla de 160x Super Dynamic III.• Alta sensibilidade: 0,5 lux (Modo Colorido), 0,04 lux (Modo P&B) a F1.4 (Wide)• Funcionalidade de acompanhamento automático• Lente com zoom óptico de 22x mais zoom digital de 10x• Alta sensibilidade: 1,0 lux (Modo Colorido) a F1.6 (Wide)• Alta resolução: 510 Linhas de TV (Modo Colorido).Acessórios OpcionaisAcessórios OpcionaisSuporte paraMontagemno TetoWV-Q105Suporte paraMontagem na ParedeWV-Q118Suporte paraMontagem no Teto(Montagem Embutida)WV-Q116Tampa paraDome FumêWV-CS3SSuporte paraMontagemPendenteWV-Q117Suporte paraMontagemno TetoWV-Q105(somente para PAL)Suporte paraMontagem na ParedeWV-Q118Suporte paraMontagem no Teto(Montagem Embutida)WV-Q106Tampa paraDome FumêWV-CS2SSuporte paraMontagemPendenteWV-Q117• Lente varifocal de 2,8 a 10 mm (3,6x) incorporada• Alta sensibilidade: 0,9 lux (Modo Colorido), 0,6 lux(Modo P&B) a F1.3 (Wide)• Ajuste do Foco Traseiro Automático (ABF)• A função ABS (Ampliação Adaptável de Preto)melhora a visibilidade em áreas escuras.Acessórios OpcionaisTampa paraDome FumêWV-NF5S(Somente WV-CF294)• WV-CF294: Lente varifocal de 2,8 a 10 mm(3,6x) incorporada• WV-CF284: Lente varifocal de 2,8 a 6 mm(3,6x) incorporada• Alta sensibilidade: 0,9 lux (Modo Colorido),0,6 lux (Modo P&B)• Ajuste Automático do Foco Traseiro (ABF)(somente WV-CF294)• Função ABS (Ampliação Adaptável de Preto)Acessórios OpcionaisSuporte para Tampa paraMontagem no Teto Dome Fumê(Montagem Embutida)WV-CF5SWV-Q16812 13

TMProdutos AnalógicosProdutos AnalógicosCâmeras FixasGravadores de Vídeo DigitalCâmera Dia e NoiteSuper Dynamic 5Série WV-CP500WV-CP500 (120V CA: NTSC / 220-240V CA: PAL)WV-CP504 (24V CA ou 12V CC: NTSC, PAL)Super Dynamic IIICâmera Dia e Noite Resistente a IntempériesSérie WV-CW380WV-CW380 (220-240V CA:PAL)WV-CW384 (24V CA ou 12V CC:NTSC,PAL)Gravador de Disco Digital, 16 canais, Tempo Real, H.264WJ-HD716 (120V CA: NTSC / 220-240V CA: PAL)Gravador de Disco Digital, 16 canais, H.264WJ-HD616 (120V CA: NTSC / 220-240V CA: PAL)Gravador de Disco Digital, 16 canais, Tempo Real, MPEG-4Série WJ-RT416WJ-RT416 (120V CA: NTSC / 220-240V CA: PAL)WJ-RT416V (120V CA: NTSC / 220-240V CA: PAL) (com drive de DVD)WJ-HD716WV-CP504Lente: opcional• Grava todas as 16 câmeras a velocidadede 25 ips (PAL) e 30 ips (NTSC)• Vídeo multiplexado e dados de controlesobre cabo coaxial (4 canais padrão, 4canais adicionais se utilizado em conjuntocom WV-PB4164 opcional).• Equipado com slots para 6 Discos Rígidos(slots para 5 Discos Rígidos e 1 drive deDVD para modelos com a terminação V).• Formato da imagem: MPEG-4Acessório OpcionalPlaca de Controlepara Câmerade 4 CanaisWV-PB4164* *i-*Lente: opcional* Somente para a série WV-CP500WV-CP500• Super Dynamic 5 gera imagens superiores através da fusão dastecnologias inteligentes Super Dynamic, ABS (Ampliação Adaptável dePreto) e i-VMD* (Detecção de Movimento de Vídeo Inteligente)• Alta sensibilidade: 0,1 lux (Modo Colorido), 0,01 lux (Modo P&B) a F1.4 /0,003 lux (Modo Colorido), 0,0003 lux (Modo P&B) a F1.4 com sensibilidadeaté 32x (Série WV-CP500)• Alta resolução: 650 Linhas de TV nominal (Colorido), 700 Linhas de TV(P&B) (Série WV-CP500).• Faixa dinâmica ampla de 128x Super Dynamic III.• Alta sensibilidade: 0,65 lux (Modo Colorido), 0,09 lux (Modo P&B)a F1.6 / 0,065 lux (Modo Colorido), 0,009 lux (Modo P&B) a F1.6 comsensibilidade até 10x• Ajuste ABF (Foco Traseiro Automático)• Resistente à água e à poeira, classificação IP66• Aquecedor incorporado para temperaturas variadas• Lente varifocal de 8x, 5,0 a 40 mm, com zoom digital de 2x• Exibição dupla HDMI Full HD 1080i(1920 x 1080)• Codec H.264 (Alto Perfil) que reduz ouso da largura de banda em até 40%em comparação com MPEG-4• SD5INk (Link Super Dynamic 5)com alarme i-VMD (Detecção deMovimento de Vídeo Inteligente).• Gravação em Tempo real(WJ-HD716) e 2 monitores de 16canais com exibição ao vivo emtempo real• Slots para até 31 Discos Rígidoscom slots para 4 Discos Rígidos nomódulo principal e três Módulos deExtensão opcionais WJ-HDE400,cada um com slots para9 Discos Rígidos.Acessórios OpcionaisCaixa para Disco RígidoWJ-HDU40KPlaca RAIDWJ-HDB601Drive de DVD IntegradoWJ-HDB611Módulo de Extensãode Disco RígidoWJ-HDE400Gravador de Disco Digital de 16 canais / 9 canaisSérie WJ-HD300AWJ-HD316A (120V CA: NTSC / 220-240V CA: PAL (16 entradas de câmeras)WJ-HD309A (120 V AC:NTSC, 220-240 V AC:PAL)(9 camera inputs)WJ-HD316AWJ-HD309A• 9 (WJ-HD309A) / 16 (WJ-HD316A) entradasde vídeo analógico• Gravação em alta densidade: 50 ips (100 ips @SIF)• Tela múltipla ao vivo em tempo real:50 ips por câmera• Modos de Gravação/Reprodução/Rede/Ao Vivo,simultâneos• 4 programas de gravação e 6 programaspor timer por dia• Redundância RAID1, RAID5.Acessório OpcionalMódulo de Extensãode Discos RígidosWJ-HDE300(4 baias de drives paraDiscos Rígidos opcionais)ControladoresCâmera Dia e NoiteSérie WV-CP290WV-CP290 (120V CA: NTSC / 220-240V CA: PAL)WV-CP294 (24V CA ou 12V CC: NTSC, PAL)Câmera Dia e Noite de Alta SensibilidadeSérie WV-CL930WV-CL930 (120V CA: NTSC / 220-240V CA: PAL)WV-CL934 (24V CA ou 12V CC: NTSC, PAL)WV-CLR930 (220-240V CA) com controle RS-485 iF: PAL)WV-CLR934 (24V CA ou 12V CC com controle RS-485 iF: PAL)Controlador de Sistema Ethernetcom Joystick 3D e Jog/ShuttleWV-CU950Controlador de Sistema RS-485com Joystick 3D e Jog/ShuttleWV-CU650Lente: opcionalLente: opcional• Alta resolução: 540 Linhas de TV• Alta sensibilidade: 0,6 lux (Modo Colorido), 0,04 lux (Modo P&B) a F1.2• A função ABS (Ampliação Adaptável de Preto) transforma áreas sombreadas eescuras em imagens naturais e nítidas em tempo real• CCD de 1/2” com transferência de interlinha• Ultra alta sensibilidade: 0,09 lux (Modo Colorido), 0,008 lux (Modo P&B)a F1.4 / 0,003 lux (Modo Colorido), 0,0003 lux (Modo P&B) a F1.4 comsensibilidade até 32x• Ajuste ABF (Foco Traseiro Automático).• VMD Incorporado (Detector de Movimento de Vídeo)• Para uma operação livre de problemas de dispositivos em interface:Ethernet/OS Data, WV-ASM100/WV-ASC970 eSystem650EX/System650/System150 (WJ-SX150A versão 2.0 ou superior)• Controle integrado do sistema: câmera, gravador e switcher• Gerenciamento ao nível do usuário e botões atribuíveis pelo usuário• Design universal para uso por destros e canhotos• Para uma operação livre de problemas de dispositivos em interface:PS Data e System650 / System150 (WJ-SX150A versão 2.0 ou superior)• Controle de sistema integrado: câmera, gravador e switcher• Gerenciamento ao nível do usuário e botões atribuíveis pelo usuário• Design universal para destros e canhotos14 15

TMProdutos AnalógicosMonitores LCD / LentesSistema de MatrizMonitores LCDSistema de Matriz com 512 EntradasSystem650EX com WV-ASC970Monitor LCD Tela Ampla Full HD de 22”WV-LW2200(120V CA: NTSC / 220-240V CA: PAL)Monitor LCD Tela Ampla Full HD de 19”WV-LW1900(120V CA: NTSC / 220-240V CA: PAL)(A imagem acimadestina-se somentepara referência.)• Até 512 entradas e 64 saídas• Uso simultâneo de até 64 Controladores de Sistema Ethernet WV-CU950• Até 512 usuários• Até 32 gravadores (Série WJ-HD716/WJ-HD616, WJ-HD300A e Série WJ-RT416).• Até 64 domínios de satélitesLensesWV-LW2200Redução de Consumo de Energia em 23%.Consumo Anual de Energia 290 kWh/ano versusmodelo 2008 WV-LC1900 (377 kWh/ano)*19,5 horas/24 horas no modo ECOWV-LW1900Redução de Consumo de Energia em 32%.Consumo Anual de Energia 243 kWh/ano versusmodelo 2007 WV-LC1700 (359 kWh/ano)* 19,5 horas/24 horas no modo ECO.• Resolução da tela: WV-LW2200: 1920 x 1080 (Full HD) / WV-LW1900: 1366 x 768 (HD).• Alto contraste: 1000:1 (nominal)• Compatível com HDMI 1080p• Função automática de economia de energiaSistema de Matriz com 256 EntradasSystem650Lentes Auto Írisde 1/3”Super WideWV-LA2R8C3B2,8 mm, F1.3WideWV-LA4R5C3B4,5 mm, F1.2PadrãoWV-LA9C3B9 mm, F1.2Distância FocalTipo de ÍrisTamanho do Filtro ÓpticoMontagemDimensões (P x A)2,8 mmAutomática-Montagem C Especial (Montagem CS, 1 a 32 Unidades)ø52 x 31,8 mm4,5 mmAutomática-Montagem C Especial (Montagem CS, 1 a 32 Unidades)ø52 x 31,8 mm9 mmAutomática-Montagem C Especial (Montagem CS, 1 a 32 Unidades)ø52 x 31,8 mmLentes Focais Variáveisde 1/3”Variáveis, 2xWV-LZA62/22,8 a 6 mmF1.4 (Wide)F2.1 (Tele)Variáveis, 2xWV-LZA61/2S3,8 a 8 mmF1.4 (Wide)F1.8 (Tele)Variáveis, 8xWV-LZ62/8S5 a 40 mmF1.6 (Wide)F1.9 (Tele)Distância focalTipo de ÍrisTamanho do Filtro ÓpticoMontagemDimensões (L x A x P)2,8 ~ 6 mmAutomática-Montagem C Especial64 x 60 x 60,9 mm3,8 ~ 8 mmAutomáticaM30.5 mm, P = 0.5 mmMontagem C Especial (Montagem CS, 1 a 32 Unidades)60.5 x 53 x 45,3 mm5 ~ 40 mmAutomática-Montagem C Especial (Montagem CS, 1 a 32 Unidades)61 x 52 x 65 mm• Até 256 entradas e 32 saídas• Uso simultâneo de até 16 Controladores de Sistema RS-485 WV-CU650• Até 60 usuários.• Até 16 gravadores (Séries WJ-HD716/WJ-HD616, WJ-HD300Ae Série WJ-RT416)Lente com Zoom,1/3”Motorizado, 15xWV-LZ61/156 ~ 90 mm, F1.6Lente com Zoom,1/2”Motorizado, 10xWV-LZ81/108,0 ~ 80 mm, F1.4Componentes dos Sistemas System650EX/System650Switcher para MatrizWJ-SX650Baia de PlacasWJ-SX650UPlaca de Entrada de VídeoWJ-PB65C32(32 entradas)Placa de Saída de VídeoWJ-PB65M16(16 saídas)Placa de RedeWJ-PB65E01(somente para System650EX)Cabo de Vídeo D-sub/BNCWJ-CA68 (0.5 m)Distância FocalTipo de ÍrisTamanho do Filtro ÓpticoMontagemDimensões (L x A x P)Controle de Foco DistantePróximoControle de Zoom WideTeleConfiguração dos Pinos6 ~ 90 mm (15x)AutomáticaM46 mm, P = 0,75 mmMontagem C Especial, (Montagem CS, 1 a 32 unidades)79 x 67 x 87 mm120 mA at +6 ~ +12V CC120 mA at –16 ~ –12V CC120 mA at +6 ~ +12V CC120 mA at –16 ~ –12V CC1. Comum 2. Não utilizado 3. Foco 4. ZoomDistância FocalTipo de ÍrisTamanho do Filtro ÓpticoMontagemDimensões (L x A x P)Controle de FocoControle de ZoomConfiguração dos Pinos8 ~ 80 mm (10x)AutomáticaM55 mm, P = 0,75 mmMontagem C Especial, (Montagem CS, 1 a 32 unidades)81 x 66 x 114 mmDistante: 67 mA at +8V CC Próximo: 35 mA at –8V CCWide: 28 mA at +8V CC Tele: 28 mA at –8V CC1. Comum 2. Não utilizado 3. Foco 4. ZoomTabela de Combinação de Câmeras/LentesA Panasonic oferece uma ampla variedade de lentes para adequação às suas aplicações específicas.Kit de Cabos de ExpansãoWJ-CA65L20K (2 m)WJ-CA65L07K (0.7 m)Controlador de Sistema RS-485com Joystick 3D e Jog/ShuttleWV-CU650 (somente para System650)Controlador de Sistema Ethernetcom Joystick 3D e Jog/ShuttleWV-CU950Software Servidor para Matriz IPWV-ASC970(somente para System650EX)(A imagem acima destina-sesomente para referência.)Software Cliente para Matriz IPWV-ASM970(A imagem acima destina-sesomente para referência.)Tipo de Lente Modelo Nº. Distância Focal Câmeras ColoridasWV-SP306 / WV-SP305 /WV-SP302 / WV-NP502 /WV-NP1000 / WV-NP304WV-LA2R8C3B 2,8 mmNÃOALC de 1/3”WV-LA4R5C3B 4,5 mmNÃOWV-LA9C3B9 mmNÃOWV-LZA62/2 2,8 ~ 6 mmSIMFocal Variável de 1/3” WV-LZA61/2S 3,8 ~ 8 mmNÃOWV-LZ62/8S 5 ~ 40 mmNÃOZoom de 1/3”WV-LZ61/15 6 ~ 90 mmNÃOZoom de 1/2”WV-LZ81/10 8 ~ 80 mmNÃOCâmeras CCD de 1/3”Câmeras ColoridasWV-NP240WV-CP250WV-CP280SIMSIMSIMHá possibilidadeSIMSIMSIMSIMCâmera CCD de 1/2”Câmera ColoridaWV-CL93016 17Câmera ColoridaWV-CP500NÃONÃONÃOSIMSIMSIMSIMSIMNÃONÃONÃONÃONÃONÃONÃOSIM

Tabela de Seleção de LentesTabela de Seleção de LentesOs exemplos exibidos a seguir são imagens de monitores capturadas com câmeras de 1/3”, ilustrando a relação entre a distância focal da lente e a imagem capturada.Utilize estas imagens para selecionar o tipo de lente mais adequado à sua aplicação.Lente de 1/3”Lente e Distância FocalÂngulo PadrãoWV-LA9C3B(9 mm)Ângulo Wide (Amplo)WV-LA4R5C3B(4.5 mm)Ângulo Super Wide (Amplo)WV-LA2R8C3B(2.8 mm)Focal Variável, 2xWV-LZA61/2S(3,8 ~ 8 mm)Focal Variável, 8xWV-LZ62/8S(5 ~ 40 mm)Focal Variável, 2xWV-LZA62/2(2,8 ~ 6 mm)Motorizado, 15xWV-LZ61/15(6 ~ 90 mm)3,8 mm(Wide)8 mm(Standard)5 mm(Wide)40 mm(Tele)2,8 mm(Super Wide)6 mm(Wide)6 mm(Wide)90 mm(Tele)2 mDistância entre a Câmera e o Alvo4 m 6 m 8 m 10 mRelação de 200% 1,1(L) x 0,8(A) m Relação de 100% 2,1(L) x 1,6(A) m Relação de 67% 3,2(L) x 2.4(A) m Relação de 50% 4,3(L) x 3,2(A) m Relação de 40% 5,3(L) x 4,0(A) mRelação de 100% 2,1(L) x 1,6(A) m Relação de 50% 4,3(L) x 3,2(A) m Relação de 33% 6,4(L) x 4,8(A) m Relação de 25% 8,5(L) x 6,4(A) m Relação de 20% 10,7(L) x 8,0(A) mRelação de 62% 3,4(L) x 2,6(A) m Relação de 31% 6,9(L) x 5,1(A) m Relação de 21% 10,3(L) x 7,7(A) m Relação de 16% 13,7(L) x 10,3(A) m Relação de 12% 17,1(L) x 12,9(A) mRelação de 84% 2,5(L) x 1,9(A) m Relação de 42% 5,1(L) x 3,8(A) m Relação de 28% 7,6(L) x 5,7(A) m Relação de 21% 10,1(L) x 7,6(A) m Relação de 17% 12,6(L) x 9,5(A) mRelação de 178% 1,2(L) x 0,9(A) m Relação de 89% 2,4(L) x 1,8(A) m Relação de 59% 3,6(L) x 2,7(A) m Relação de 44% 4,8(L) x 3,6(A) m Relação de 36% 6,0(L) x 4,5(A) mRelação de 111% 1,9(L) x 1,4(A) m Relação de 56% 3,8(L) x 2,9(A) m Relação de 37% 5,8(L) x 4,3(A) m Relação de 28% 7,7(L) x 5,8(A) m Relação de 22% 9,6(L) x 7,2(A) mRelação de 889% 0,24(L) x 0,18(A) m Relação de 444% 0,48(L) x 0,36(A) m Relação de 296% 0,72(L) x 0,54(A) m Relação de 222% 0,96(L) x 0,72(A) m Relação de 178% 1,2(L) x 0,9(A) mRelação de 62% 3,4(L) x 2,6(A) m Relação de 31% 6,9(L) x 5,1(A) m Relação de 21% 10,3(L) x 7,7(A) m Relação de 16% 13,7(L) x 10,3(A) m Relação de 12% 17,1(L) x 12,9(A) mRelação de 133% 1,6(L) x 1,2(A) m Relação de 67% 3,2(L) x 2,4(A) m Relação de 44% 4,8(L) x 3,6(A) m Relação de 33% 6,4(L) x 4,8(A) m Relação de 27% 8,0(L) x 6,0(A) mRelação de 133% 1,6(L) x 1,2(A) m Relação de 67% 3,2(L) x 2,4(A) m Relação de 44% 4,8(L) x 3,6(A) m Relação de 33% 6,4(L) x 4,8(A) m Relação de 27% 8,0(L) x 6,0(A) mRelação de 2100% 0,1(L) x 0,08(A) m Relação de 1000% 0,21(L) x 0,16(A) m Relação de 677% 0,31(L) x 0,24(A) m Relação de 500% 0,42(L) x 0,32(A) m Relação de 396% 0,53(L) x 0,4(A) m** Devido à sobreposição de algumas imagens no monitor, as imagens reais podem ser diferentes daquelas exibidas acima.* “Imagem de Captura” é a área incluída na imagem pela câmera. “Relação” determina a proporção desta área ocupada pelo alvo na imagem exibida no monitor (altura). Se o alvopreencher toda a tela com a relação ajustada para 100%, a redução da relação para 50% irá reduzir o alvo a somente a metade da sua largura.* Quando a distância da câmera até o alvo for de 10m ou mais, ajuste a distância até o alvo e a dis tância focal da lente para 10x.ÍNDICE Página PáginaBBBB-HCA1A-B Tampa da Câmera 3BB-HCA10 Suporte para montagem embutida no teto 5BB-HCA11 Suporte para montagem embutida no teto 5BB-HCA3 Adaptador CA 5 • 7BB-HCA7 Adaptador CA 5 • 7BB-HCM511 Câmera Fixa para Rede 7BB-HCM527 Câmera Dome Fixa para Rede 5BB-HCM531 Câmera Fixa para Rede 7BB-HCM547 Câmera Dome Fixa para Rede 5BB-HCM580 Câmera Dome para Rede 3BB-HCM581 Câmera Dome para Rede 3BB-HCM701 Câmera Dome Fixa para Rede 5BB-HCM705 Câmera Dome Fixa para Rede 5BB-HCM715 Câmera Fixa para Rede 7BB-HCM735 Câmera Fixa para Rede 7BB-HNP11 Gravador de Câmeras para Rede 11BB-HNP15 Gravador de Câmeras para Rede com Software Visualizador 11BB-HNP17 Gravador de Câmeras para Rede com software Visualizador 11BLBL-C1 Câmera para Rede 8BL-C101 Câmera para Rede 8BL-C111 Câmera para Rede 8BL-C121 Câmera para Rede 8BL-C131 Câmera para Rede 8BL-C140 Câmera para Rede 8BL-C160 Câmera para Rede 8BL-C210 Câmera para Rede 8L-C230 Câmera para Rede 8WJWJ-CA65L20K/07K Kit de Cabo de Expansão (System650) 16WJ-CA68 Cabo de Vídeo D-sub/BNC (System650) 16WJ-GXD400 Decodificador de Vídeo de Alta Definição Multicanais 10WJ-GXE500 Codificador de Vídeo para uso em Rede 10Série WJ-HD300A Gravador de Disco Digital de 16 Canais / 9 Canais 15WJ-HD616 Gravador de Disco Digital H.264 de 16 canais 15WJ-HD716 Gravador em de Disco Digital de 16 canais, Tempo real, H.264 15WJ-HDB601 Placa RAID (WJ-HD616/HD716) 15WJ-HDB611 Drive de DVD Incorporado (WJ-HD616/HD716) 15WJ-HDD50 Disco Rígido Removível (500 GB) 9WJ-HDE300 Módulo de Extensão de Discos Rígidos para a Série WJ-HD300A 9 • 15WJ-HDE400 Módulo de Extensão de Discos Rígidos 9 • 15WJ-HDU40K Caixa para Disco Rígido 15WJ-MP204C Módulo Multiplex de Dados de 4 Canais 15WJ-MS424 Módulo de Tela Múltipla de 4 Canais 16WJ-ND200 Gravador de Disco para Rede 9WJ-ND300A Gravador de Disco para Rede 9WJ-ND400 Gravador de Disco para Rede 9WJ-NDB301 Placa RAID5 para WJ-ND300A 9WJ-NT304 Codificador de Vídeo para Rede 10WJ-NT314 Codificador de Vídeo para Rede com Software Analítico de Vídeo 10WJ-PB65C32 Placa de Entrada de Vídeo (System650) 16WJ-PB65E01 Placa para Rede (System650) 16WJ-PB65M16 Placa de Saída de Vídeo (System650) 16WJ-RT416 Series Gravador de Disco Digital, 16 Canais, Tempo Real, MPEG-4 15WJ-SX150A Switcher de Matriz de 16 Entradas 16WJ-SX650 Switcher de Matriz 16WJ-SX650U Baia da Placas 16WQWQ-LM191 Suporte para Montagem em Rack para a Série WV-LC 17WV-AWV-ASC970 Software Servidor de Matriz IP 11 • 16WV-ASM10 Software de Monitoramento i-PRO 11WV-ASM100 Software de Gerenciamento i-PRO 11WV-ASM100L Software de Gerenciamento i-PRO (Versão Light) 11WV-ASM970 Software Cliente para Matriz IP 11 • 16WV-CWV-CA48/10K Kit de Conexão em Cadeia tipo Margarida 15WV-CF4S Tampa para Dome Fumê 5WV-CF5S Tampa para Dome Fumê 13WV-CF294/CF284 Câmera Dome Fixa Dia e Noite 13WV-CF324 Câmera Dome Fixa Dia e Noite com Corpo Metálico 13Série WV-CL930 Câmera Dia e Noite de Alta Sensibilidade 14Série WV-CP250 Câmera Dia e Noite 14Série WV-CP280 Câmera Dia e Noite 14Série WV-CP500 Câmera Dia e Noite Super Dynamic 5 14WV-CS2S Tampa para Dome Fumê 12WV-CS3S Tampa para Dome Fumê 3 • 12WV-CS5S Tampa para Dome Fumê 4Série WV-CS570 Câmera para Dome Colorida 12Série WV-CS950 Câmera Dome Dia e Noite Super Dynamic III 12WV-CU161C Controlador de Câmeras de 1 Canal 15WV-CU360CJ Controlador de Sistema RS-485 com Joystick 3D 15 • 16WV-CU650 Controlador de Sistema RS-485 com Joystick 3D e Jog/Shuttle 15 • 16WV-CU950 Controlador de Sistema Ethernet com Joystick 3D e Jog/Shuttle 11 • 15 • 16WV-CW2C Tampa para Dome Transparente 13WV-CW2S Tampa para Dome Fumê 13WV-CW3H Módulo de Aquecedor 13WV-CW4C Tampa para Dome Transparente 5WV-CW4H Módulo de Aquecedor 5WV-CW4S Tampa para Dome Fumê 4 • 5 • 13WV-CW5H Módulo de Aquecedor 13Série WV-CW240 Câmera Dome Fixa Resistente a Vandalismo 13Série WV-CW380 Câmera Dia e Noite Resistente a Intempéries Super Dynamic III 14Série WV-CW500 Câmera Dome Fixa Resistente a Vandalismo Super Dynamic 5 13Série WV-CW960 Câmera Dome Resistente a Intempéries Super Dynamic III 12Série WV-CW970 Câmera Dome resistente a Intempéries Super Dynamic III 12WV-LWV-LA2R8C3B Lente Auto Íris Super Wide de 1/3” 17WV-LA4R5C3B Lente Auto Íris Wide de 1/3” 17WV-LA9C3B Lente Auto Íris Padrão de 1/3” 17WV-LC1700 Monitor LCD SXGA de 17” 17WV-LC1900 Monitor LCD SXGA de 19” 17WV-LW1900 Monitor LCD Wide HD de 19” 17WV-LW2200 Monitor LCD Wide Full HD 22” 17WV-LZ61/15 Lente com Zoom Motorizado de 15x, 1/3” 17WV-LZ62/8S Lente Varifocal de 8x, 1/3” 17WV-LZ81/10 Lente com Zoom Motorizado de 10x, 1/2” 17WV-LZA61/2S Lente Varifocal de 2x, 1/3” 17WV-LZA62/2 Lente Varifocal 2x Alta Resolução, 1/3” 6 • 17WV-NWV-NF5S Tampa para Dome Fumê 4 • 13WV-NF284 Câmera Dome Fixa para Rede 5WV-NF302 Câmera Dome Fixa para Rede 4Série WV-NP240 Câmera Colorida para Rede 6WV-NP304 Câmera Dia e Noite para Rede 6WV-NP502 Câmera Super Dynamic para Rede 6WV-NS202A Câmera Dome Dia e Noite Super Dynamic III para Rede 3Série WV-NS950 Câmera Dome Dia e Noite Super Dynamic III para Rede 3WV-NW502S Câmera Dome Fixa Resistente a Vandalismo Super Dynamic para Rede 4Série WV-NW960 Câmera Dome Resistente a Intempéries Super Dynamic III para Rede 3WV-PWV-PB4164 Placa de Controle de Câmeras de 4 Canais para WJ-RT416 15WV-QWV-Q105 Suporte para Montagem no Teto (Montagem Embutida) 3 • 4 • 12WV-Q106 Suporte para Montagem no Teto (Montagem Embutida) 12WV-Q112 Suporte para Montagem para WV-CW224F 13WV-Q113 Suporte para Montagem para WV-CW244F 13WV-Q115 Suporte para Montagem para WV-CW504F 13WV-Q116 Suporte para Montagem no Teto (Montagem Embutida) 3 • 12WV-Q117 Suporte para Montagem Pendente 3 • 12WV-Q118 Suporte para Montagem na Parede 3 • 12WV-Q122 Suporte para Montagem na Parede 3 • 12WV-Q150C Suporte para Montagem na Parede (Transparente) 3WV-Q150S Suporte para Montagem na Parede (Fumê) 3WV-Q151C Suporte para Montagem no Teto (Montagem Embutida) (Transparente) 3WV-Q151S Suporte para Montagem no Teto (Montagem Embutida) (Fumê) 3WV-Q152C Tampa para Dome para Ambientes Internos (Transparente) 3WV-Q152S Tampa para Dome para Ambientes Internos (Fumê) 3WV-Q153 Tampa para Dome (Interna) 3WV-Q167 Suporte para Montagem no Teto (Montagem Embutida) 5WV-Q168 Suporte para Montagem no Teto (Montagem Embutida) 4 • 13WV-Q169 Suporte para Montagem no Teto (Montagem Embutida) 4 • 5 • 13WV-Q173 Suporte para Montagem no Teto (Montagem Embutida) 4WV-Q200 Suporte para Montagem em Rack 9WV-Q201 Base Vertical 9WV-Q204/1S Suporte para Montagem em Rack 10 • 15WV-Q204/2S Suporte para Montagem em Rack 10 • 15WV-SWV-SF332 Câmera Dome Fixa HD para Rede 4WV-SF335 Câmera Dome Fixa HD para Rede 4WV-SF336 Câmera Dome Fixa para Rede 4WV-SP302 Câmera para Rede 6WV-SP305 Câmera HD para Rede 6WV-SP306 Câmera HD para Rede 618 19
