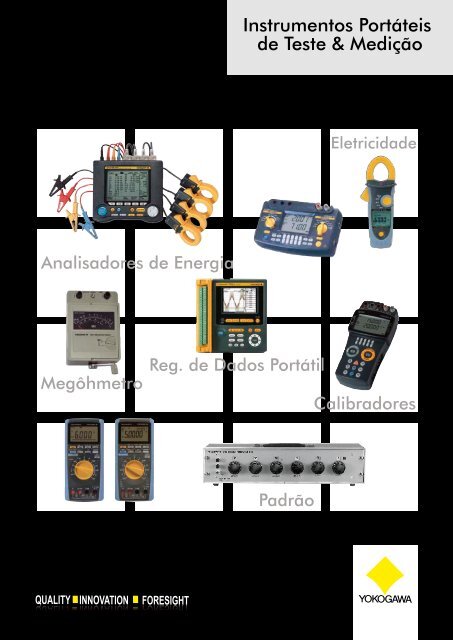

Instrumentos Portáteisde Teste & MediçãoEletricidadeAnalisadores de EnergiaMegôhmetroReg. de Dados PortátilCalibradoresPadrão
ÍNDICEREGISTRADOR DE DADOSALICATE WATTÍMETROANALISADOR DE QUALIDADE DE ENERGIACALIBRADOR PORTÁTILMULTÍMETRO DE PROCESSOMULTÍMETRO DIGITALALICATE AMPERÍMETRO DE PROCESSOALICATES AMPERÍMETROSMEGÔHMETROTESTADOR DE ATERRAMENTO/ DE CORRENTE DE FUGA / LUXÍMETROTERMÔMETROINSTRUMENTRO DE PRECISÃOMEDIDORES01040510131418192125262729
FY12Registrador de DadosRegistrador de dados portátil - opção de bateria interna e facilidade na interface de comunicaçãoEspecificaçõesDatum-Y (Série XL 120)Registrador de Dados PortátilCaracterísticas- Todos os canais possuem entradas universais e isoladas:Temperatura e tensão independente para cada canal- Display de tela:LCD TFT em cores fácil de ler, mesmo em ambientes externos- Os dados podem ser salvos à velocidade máxima de 100ms:Faz a medição de temperatura com confiabilidade- Armazena os dados na memória:Utiliza cartões CF e SDA memória USB permite suporte para função de cópia de dados- Interface LAN:Suporta aquisição remota de dadosFunção de Servidor da WebA monitoração das telas do Datum-Y pode ser feita facilmente com o browser InternetExplorer* (o display da tela pode ser atualizado a cada 5, 10 ou 30 segundos, automaticamenteou manualmente). Utilização da página Web para operar remotamente o Datum-Y, excetopara ligar e desligar a alimentação e travamento das teclas. Utilização da página domonitor para verificar e mudar as telas do Datum-Y. Acesso de autenticação de cada telapara maior segurança.*1: Internet Explorer é uma marca registrada da Microsoft Corporation.EthernetMonitoramento pela Web- Quantidade de entradas: 8 canais (XL121), 16 canais (XL122, XL124)- Entrada flutuante não-balanceada, isolação entre canais- Intervalo de medição: 100 ms (somente para bloco de 8 canais), 200 ms, 500 ms,1 seg., 2 seg., 5 seg., 10 seg., 20 seg., 30 seg., 1 min., 2 min., 5 min., 10 min., 20 min.,30 min., 1 hora.- Tipo de entrada: TC, RTD, VCC* RTD somente para XL121 e XL122- Pulso digital (1 canal), DI (2 canais)- Funções: Funções de Trigger (Pré-trigger/atraso de trigger), quatro operações aritméticas,Escala linear, Operação estatística (MAX, MIN, AVE, P-P, RMS)- Interfaces de comunicação: Ethernet, USB, RS-232, RS-485* Funções de rede: Servidor Web, servidor FTP, cliente FTP, envio de e-mails,sincronização de tempo- Protocolo Modbus de comunicação serial:- Meio de Transmissão: RS-232 ou RS-485Modo de Transmissão: modo RTU, modo ASCIIArmazenamento de dados: Memória interna – 16 MBMídia de armazenamento externo: cartão de memória flash compacto (Tipo II), cartãoSD, memória USB (memória USB somente para a função cópia. Utilizar somente asmemórias USB que tenham sido recomendadas pela <strong>Yokogawa</strong>).Display: LCD colorido TFT de 3,5 polegadas (320 x 240 pixels)Dimensões externas: Aprox. 155 (L) x 155 (A) x 55 (P) mmPeso: Aprox. 800 g (sem pilhas e suporte emborrachado)LAN/RS-232, LAN/RS-485Possibilita a conexão em outro aparelho equipado com protocolo Modbus ao Datum-Y,para utilizar todas as funções LAN, enquanto coleta os dados.* Para o protocolo de comunicação LAN/RS-232 ou LAN/RS-485, o intervalo demedição é de mais de 10 segundos, e o intervalo de comunicação do Modbus é maisde 5 segundos.EthernetMonitoramento pela WebComunicação Modbus (RTU, ASCII)Função do Servidor FTPDisponibilização de lista de arquivos armazenados na memória interna do Datum-Y ouconectada a um meio de armazenamento externo, podendo transferir e apagar arquivos.EthernetFunção de Envio de E-mailsFunção de envio de mensagem de texto a endereços de e-mail especificados noDatum-Y para notificar a ocorrência e cancelamento de alarmes, ocorrência de errosno meio de armazenamento e erros de cliente FTP, queda de energia e recuperação, ehorários marcados.Anexa os dados instantâneos do momento, à mensagem de e-mail.EthernetServidor de E-mailInternetNúmero do Modelo e Código do SufixoModelo Código do SulfixoEspecificaçãoXL1218 canais, com bloco de terminal tipo parafusadoXL12216 canais, com bloco de terminal tipo parafusadoXL12416 canais, com bloco de terminal tipo parafusos M3-DCabo de Alimentação ( padrão UL/CSA)-FCabo de Alimentação ( padrãoVDE)-HCabo de Alimentação ( padrão GB)-RCabo de Alimentação ( padrão AS)-SCabo de Alimentação ( padrão BS)Número do ModeloAcessoriosOpcionaisNameModelo Nº9006093037940099303991029XL9009101191010970109708094006970349703597037Descrição5 metros x 4 conjuntosp/ guardar a unidade principal e os acessórios2.400 mAh, 7.4 VBase para instalação inclinada em mesas, paramontagem na parede e em trilho DINp/ entr. de pulso/lógica e saíd. de alarme, 3 mp/ o Datum-YCabo de comunicação RS-232 p/ PC (9 pin)Cabo RS-232 para impressoraInclui um rolo de papel térm. e um kit de pilhas10 rolos/conjuntoEnergia de 200-240 VCF de 256MB com adaptador de cartão p/ PCCF de 512MB com adaptador de cartão p/ PCCF de 2GB com adaptador de cartão p/ PCAcessórios Opcionais1
FY12Registrador de DadosAcessórios OpcionaisCabo I/O Digital (91029) Suporte (93039)Impressora (97010) Bolsa de Transporte (93037)Bateria de Lítio-íon (94009)Software de Aplicação “Datum-LOGGER”Características• Medição em tempo real, na velocidade máxima de 1 segundo• Função zoom para analisar os dados coletados em forma de onda• Diversas funções de armazenamento de dados disponíveis (armazenamentoseletivo e parcial)XL900Software de AplicaçãoOperação Composta, em quatro canais dedicados,durante a medição em tempo realExibição de Valores Medidos em Dois Pontos(A e B) com um CursorExibição da Tela de Análise para osDados MedidosExecuta operações compostas (ex. log, e √, excetopara as quatro operações aritméticas) típicas de umacalculadora eletrônica científica em quatro canaisaritméticos dedicados. Cria fórmulas de cálculos com até16 termos, englobando valores medidos e funções.Exibe cada um dos valores medidos em dois pontos(A e B), a diferença entre os mesmos (B-A), e os valoresmáximo, mínimo e médio entre os dois pontos. Pode-semudar a posição do cursor clicando no display em cimada forma de onda e o especificando o dia e a hora.Classificação e exibição detodos os dados de mediçãoou dos valores medidos entredois pontos (A e B) em ordemascendente ou descendente,bem como classificaçãoe exibição dos valores dasmudanças em ordemascendente ou descendente.Especificações¤ Modelos aplicáveis: firmware Datum-Y versão 3.01 ou posterior¤ Funções de aquisição de dados de medição em tempo real• Interface de comunicação: Ethernet, USB, RS-232, RS-485• Número máximo de unidades a serem conectadas: 10 unidades• Canais de aquisição de dados (por unidade): Canais analógicos (16 canais), Canal dePulso (1 canal), Canais de Lógica (2 canais), canais de cálculo de unidade XL (32canais), canais de cálculo dedicados ao Datum-LOGGER (4 canais), Canais deComunicação (32 canais)• Período de aquisição de medição: 1, 2, 5, 10, 20, 30 segundos, 1, 2, 5, 10, 20, 30minutos, 1 hora¤ Funções de Exibição:• Display: forma de onda, dígital, gráfico em barras, display de medidor• Exibição de valor do cursor; exibição de cada valor da medição, diferença, valormáximo, valor mínimo e valor médio dos cursores A e B• Exibição da lista de cursor arbitrária: exibe uma lista de cursores arbitrários e comentáriosinseridos no gráfico da forma de onda.• Exibição de lista de alarmes: Exibe uma lista de alarmes para dados coletados• Exibição de visualização de análise: Exibe todos os canais, especificados, diferençasde valor entre os cursores A e B em ordem descendente ou ascendente e a taxa demudança em ordem descendente ou ascendente• Barra de rolagem horizontal: Rolando um display em forma de onda horizontalmente, épossível exibir dados coletados anteriormente, mesmo durante aquisição em tempo real• Ajustando o tamanho do eixo horizontal: exibe todos os dados coletados ou dadosentre os cursores A e B• Função Jump: exibe novamente uma tela em forma de onda, centrada em um dadoselecionado no display de valor de cursor, exibe a lista de cursores arbitrária, lista dealarmes ou de visualização de análise¤ Funções de cálculos dedicados (disponível para medições em tempo real)¤ Funções de carregamento de dadosArquivos de medição da unidade principal do Datum-Y, arquivos de medição do Datum-LOGGER no PC¤ Funções de processamento de arquivos• Armazenagem parcial: salva os dados entre os cursores A e B¤ Armazenamento em formato de relatório: Salva o máximo, mínimo e a média derelatórios de hora em hora, relatórios diários, relatórios semanais e mensais emformato CSV. Os dados da medição podem ser acrescentados a dados CSV paraserem armazenados.¤ Funções de configuração da unidade principal: Enviar/receber detalhes deconfiguração, carregar arquivos de configuração e salvar arquivos de configuraçãoatravés de comunicação.¤ Funções de cópia de área de transferência: Copia uma imagem em forma de ondaexibida para a área de transferência.¤ Funções de impressão: Imprime uma imagem em forma de onda exibida.OSDisplayDesempenho daCPU• Armazenamento dividido: Salva aplicando intervalos de dados/tempo ouarmazena dividindo em um número específico de arquivos• Divisão de arquivos: Arquivo de dados de medições do Datum-Y e arquivosde dados de medição do Datum-LOGGER armazenados no PC podem serdivididos no número especificado de intervalo de dados ou intervaloespecificado de data/tempo• Armazenamento combinado: Combina e salva sub-arquivos divididosdos arquivos de dados de medições do Datum-LOGGER• Armazenamento pulado: pula dados, utilizando intervalos específicosde tempo• Formato de armazenamento: Formato binário (dedicado para o Datum-LOGGER)Exigências do SistemaWindows, XP (SP1 ou mais recente), Windows Vista, Windows 7XGA (1024 x 768) ou mais, 65536 ou maisPentium III 1.6 GHz ou mais, Pentium 4 1.6 GHz ou mais rápido sãorecomendadosMemória 512 MB ou mais, 1GB ou mais são recomendadosDisco Rígido Pelo menos 1GB de espaço livre• Windows é marca ou marca registrada da Microsoft Corporation nos Estados Unidos e/ouem outros países.• Outros nomes de empresas e produtos são marcas ou marcas registradas de suasrespectivas empresas.2
FY12Registrador de DadosVerifica a temperatura de um sistema de refrigeração de águaAplicaçãoManutenção do sistema de refrigeração de água dos equipamentos de ar condicionado.ObjetivoAquisição de dados de temperatura para a manutenção do equipamento. Coleta os dadossem a necessidade de um PC.Vantagens• Compacto e fácil de carregar.• Os dados salvos podem ser analisados no local de trabalho, sem a necessidadede utilizar um PC.Temp. daÁgua (TC)Sistema de refrigeração deÁgua do Ar CondicionadoTemp. doTanque (TC)Acessórios OpcionaisAplicaçãoDados de teste de avaliação de temperatura (TC) e fluxo de água (pulso) do aparelho emum aparelho elétrico de fornecimento de água quente.ObjetivosInspeção da qualidade da temperatura do aparelho, temperatura da água e vazão deágua antes da entrega do equipamento. Comparação entre aumento da temperatura daágua e o fluxo da água, por número de amostras de dados.Vantagens• Aquisição simultânea de dados de temperatura + pulso disponível comuma unidade.• O Datum-Y permite memórias CSV e processamento de dados peloPC facilmente.Vazão de água(PULSO)Temperatura ambiente(TC)Entrada depulso disponívelalém de entradaanalógicaAquecedor elétrico de águaMedição de Concentração de CO e CO2 para pesquisa ambientalAplicaçãoMedir a concentração de CO e CO2 em Estações do Metrô.ObjetivoMedir e coletar dados em curto prazo e verificar dados de tendência.Vantagens• Suporte de borracha• Fácil de carregar• Fácil de medirMedidor deconcentração de COCO(DCV)Medidor deconcentração de COCO2(DCV)Verificação das Condições Operacionais dos Processadores de AlimentosAplicaçãoVerificar as condições operacionais no estabelecimento do cliente (temperatura, vazão daágua, medição de força).ObjetivoAvaliar as condições operacionais efetivas do processador e os dados que são comumenteusados, dados também utilizados para serviços de manutenção. Devido ao espaço limitadoonde o aparelho a ser analisado está localizado, não se pode utilizar qualquer equipamentode medição de tamanho grande.Vantagens• Tamanho compacto e design que economiza espaço• Conjunto de funções de comunicação que facilitam a aquisição de dados.• Possibilidade da aquisição periódica de dados remotamente, sem a necessidadede visitar o estabelecimento do cliente.Saída de tensão (0 a 1V)pelo clamp do medidor dequalidade de energia CW240Medição de energia (VCC)Uma unidade permite acoleta de todos os dadosnecessáriosAquisição de dados atravésde redeMedidor de Vazão(saída de 0-5v)Vazão (VCC)Temperatura do aparelho (TC)Saída de tensão porabertura/fechamentoNúmero de aberturas/fechamentosdo aparelho (VCC)3
FY12Alicate WattímetroFerramenta para medição de energia simples e práticaCaracterísticasCW10Alicate Wattímetro• Potência CA/CC de até 600kW• True RMS para CA• Harmônica da 1ª à 25ª ordem• Flutuação de força utilizando as funções de Inrush ACA e de manutençãode pico• Tensão CA/CC máx. 1000V• Corrente CA/CC máx. 600A• Frequência, resistência, continuidade, teste do diodo, fator de potência• Até 9999 contagens, diâmetro do condutor aprox. 37 mm (abertura dagarra aprox. 45mm no máx.)EspecificaçõesPrecisão23 ± 5ºC 80% RH ou inferiorExatidão: ± (% da leitura + dígitos)TensãoDetecção de valor RmsFunção FaixaResolução (leituramáxima)Precisão *VCC100 V 99,99 V1000 V 999,9 V0,7% + 2VCA100 V 99,99 V 1,0% + 51000 V 999,9 V50 – 500 HzLPF 100 V 999,99 V 50 ≤ 60 Hz: 1,0% + 5VCA 1000 V 999,9 V 60 ≤ f ≤ 400 Hz: 5,0% + 5* V CC < 1000 dígitos: acrescente 6 dígitospara precisãoV CA < 1000 dígitos: acrescente 3 dígitospara precisãoTensão de entrada máxima: 1000 Vrms,1414,2 VpkImpedância de entrada: aprox. 3,5MΩ, < 100pFPrecisão de Vrms CA+CC = precisão V CA +precisão V CCCorrenteFunçãoACCACALPFACA* O valor medido < 1000 dígitos: acrescente5 dígitos para precisão*Corrente de entrada ≥ 0,10A a um escopode 100A de ACA e LPF ACA***600A: Precisão garantida (não a leitura máx.)Corrente de entrada máxima: 600 Arms,848,5ApkEfeitos da posição do condutor: ± 1,0%da leituraPrecisão de Arms CA+CC = precisão ACA+ precisão ACCEfeitos de fator de crista:1,4 < CF ≤ 2,0: acrescente 1,0%de leitura para precisão2,0 < CF ≤ 2,5: acrescente 2,5%de leitura para precisão2,5 < CF ≤ 3,0: acrescente 4,0%de leitura para precisãoTensão máxima de entrada: 690Vrms CF+2 460 Vrms CF = 3Detecção de valor RmsFaixaResolução (leituramáxima)Precisão *100 A 99,99A 1,5% + 20600 A 600 A*** 1,5% + 5*100 A** 99,99 A 50 ≤ f ≤ 60 Hz: 1,5% + 5*600 A 600,0A*** 60 ≤ f ≤ 400 Hz: 5,0% + 5*100 A* 99,99A 50 ≤ f ≤ 60 Hz: 1,5% + 5600 A 600,0A 60 ≤ f ≤ 400 Hz: 5,0% + 5Valor de Pico (somente modo CA)FunçãoFaixaResolução(leitura máxima)Precisão *VCA100 V 140,0 V1000 V 1400 V***3,0% + 15ACA100 A 140,0 A600 A 850A3,0% + 15MÁX. PICO: polaridade +, polaridade -Tensão e corrente de entrada máximas: 1000 Vrms, 600 ArmsOnda senoidal, VCA ≥ 5 Vrms, ACA ≥ 5 Arms, 50 a 400 Hz de onda contínuaFrequência (Hz)Função Resolução ( faixa da medição) Precisão100 Hz 20,00 a 99,99 Hz1000 Hz 20,0 a 999,9 Hz0,5% + 310 kHz 0,020 a 9,999 kHzTensão e corrente de entrada máximas: 1000 Vrms, 600 ArmsCondição de entrada: faixa de 100 V: 10 a 100 Vrms(Onda senoidal) faixa de 1000 V: 100 a 1000 VrmsFaixa 100 A: 10 a 100 Arms (
FY12Analisador de qualidade de energiaAnálise de energia elétrica & Controle de qualidade de fornecimento de energiaEspecificaçõesEntradaCW240Analisador de EnergiaCaracterísticas• Medição simultânea de potência, harmônicas, flutuação de tensão e forma de onda• Suporta uma vasta gama de conexões• Alto range de medição• Medição de corrente de fuga• Memória externa• LCDFunções de Medição de EntradaItemTensãoCorrente/ Potência ativa/ Potência reativa (utilizado o método de mediçãode potência reativa)MétodoAmostragem DigitalFaixa de Frequência 45 a 65 Hz (elemento de medição é selecionado de U1, U2 e U3)Fator de Crista Entrada classificada: 3 (contudo, 1,8 quando o alcance 1000 V é usado)±0,2% leitura.Precisão±0,1%rng.Influência do—Fator de PotênciaInfluência do—Fator ReativoFaixa deentrada ativa5 a 110% de cada alcane (Máx. 100% no caso do alcance de 1000 V)Tensão / corrente: 0,4 a 130% de cada faixa(supressão zero quando estiver abaixo de 0,4% da faixa)Faixa de exibição Potência (ativa, reativa, aparente): 0 a 130% de cada faixa(supressão zero quando estiver abaixo de 0,17% da classificação do alcance).Nível harmônico: 0 a 130% de cada alcanceFrequência: 40 a 70 HzCoeficiente detemperatura± 0,03%rng/°C ± 0,05%rng/°CIntervalo detemperatura do displayAprox. 0,5 segundosMedição em Forma de Onda•Elementos de Medição:Tensão e corrente de cada fase96030, 96031, 96033, 96036 ± 0,6% leitura. ± 0,4%rng.96032, 96034, 96035 ± 1,0% leitura. ± 0,8%rng.96030 ± 1,0%rng (45 a 65 Hz, fator de potência = ±0,5)Exceto 96030 ± 2,0%rng (45 to 65 Hz, fator reativo =0,5)96030 ± 1,0%rng. (45 a 65 Hz, fator reativo = ± 0,5)Exceto 96030 ± 2,0%rng (45 a 65 Hz, fator reativo = ± 0,5)Identificação de falhas na linhaItem Tensão CorrenteTipo de Entrada Divisão resistiva em potencialFaixa de mediçãoFase a ser medidaQuantidade desistemas a seremmedidosResistência deentradaEntrada máximapermitida(contínua)Conversor A/D150,0 V300,0 V600,0 V1000 VAprox. 1,3 Ω1000 VrmsDetecção através do alicate (Clamp)Varia de acoro com o alicate e a faixa utilizados.96036 (2 A) 200,0/500,0 mA/1,000/2,000 A96033 (50 A) 5,000/10,00/20,00/50,00 A96030 (200 A) 20,00/50,00/100,0/200,0 A96031 (500 A) 50,00/100,0/200,0/500,0 A96032 (1000 A) 200,0/500,0 A/1,000 kA96034 (alcance 3000 A) 300,0/750,0 A/1,500/3,000 kA(alcance 2000 A) 200,0/500,0 A/1,000/2,000 kA(alcance 1000 A) 100,0/200,0/500,0 A/1,000 kA96035 (alcance3000 A) 300,0/750,0 A/1,500/3,000 kA(alcance 300 A) 30,00/75,00/150,0/300,0 AMonofásica a 2 fios, monofásica a 3 fios, monofásica a 3 fios e 3 correntes (corrente nalinha neutra), trifásica com 3 fios e 2 correntes (método de medição de 2 potências),trifásica a 3 fios, trifásica a 3 fios e 3 correntes (método de medição de 3 potências),trifásica a 4 fios, trifásica com 4 fios e 4 correntes (corrente na linha neutra), conexãoScott (trifáisca a 3 fios + monofásica com 3 fios)Com a mesma tensãoMonofásica a 2 fios: 4 sistemas, monofásica a 3 fios: 2 sistemas, trifásica a 3 fios e 2correntes: 2 sistemasAprox. 100 KΩ (CW 240 na unidade principal)96036 (2 A) 20 Arms96033 (50 A) 130 Arms96030 (200 A) 250 Arms96031 (500 A) 625 Arms96032 (1000 A) 700 Arms96034 (faixa 3000 A) 2400 Arms (3600 Arms por 10 minutos)(faixa 2,000 A) 2400 Arms(faixa 1000 A) 1200 Arms96035 (faixa 3000 A) 3600 Arms(faixa 300 A) 360 ArmsConversão de tensão/corrente de entrada simultânea, sincronizada com PLL, 128 amostras porperíodo, resolução de 16 bitsEspecificações GeraisLocal de uso:interno, a uma altitude de até 2000mFaixa de temperatura e umidade de armazenamento: -20 a 60°C, 90%RH(sem condensação)Faixa de temperatura e umidade operacionais: 5 a 40°C, 5 a 80%RH(sem condensação)Resistência de isolamento: 500 VCC, 50 MΩ ou maisEntre os terminais de entrada de tensão e a carcaçaEntre os terminais de entrada de tensão e os terminais deentrada de corrente / terminais de potência CC / terminais deinterface externaTensão de Impulso Nominal de Isolamento:(50/60 Hz, por um minuto)5,55 kVCA rms por um minuto (corrente sentida: 1 mA)Entre os terminais de entrada de tensão e a carcaça3,32 kVCA rms por um minuto (corrente sentida: 1 mA)Entre os terminais de entrada de tensão e os terminais deentrada de corrente / terminais de potência CC / terminais deinterface externaAdaptador de Alimentação CA (acessório padrão): 100 a 240 VCA, 50/60 HzAlimentação reserva (para queda de energia): Seis pilhas alcalinas tamanho AA (incluso)Conjunto de Bateria NiMH (opcional)Máxima potência consumida : Aprox. 10 W (operação normal), aprox. 20 W(durante a carga do conjunto de pilhas NiMH)Adaptador CA: Aprox. 30 VA (operação normal), aprox. 60 VA(durante a carga do conjunto de pilhas NiMH)Dimensões externas: Aprox. 206 (L) x 184 (A) x 65 (P) mm (unidade principal)Peso:Aprox. 1,2 kg (sem as pilhas)Medição de Flutuação de TensãoDetecta eventos do tipo sobretensão,subtensão e interrupção, com hora edata e o valor em RMS.Medição de Valor Instantâneo:Medição de potência e melhora da eficiência atravésde coleta detalhada de dadosO CW240 pode ser utilizado para manutençãoe renovação de equipamentos elétricos, comotransformadores em prédios, verifica fatores decarga e fatores de demanda, e verifica flutuaçõesde corrente/tensão de partida do motor.(Exemplo de exibição da tela)Medição HarmônicaEm muitos casos, os inversores são utilizados para acionar aparelhos de ar condicionadoe compressores.Esses inversores causam distorções em tensões e correntes, o que ocasiona maufuncionamento e perda de energia. Dessa forma, para evitar essas perdas éimportante e necessária a análise de energiaMedição de Watt-hora:O CW240 consegue medir e exibir a quantidadede potência consumida até o momentoespecificado (desde o início da integração,até o fim).(Exemplo de exibição da tela)(Exemplos de exibição de gráfico)(Exemplo de exibição em lista)Análise de demanda(Exemplo de exibição da tela)•DemandaLimite de tempo da demanda: Período de tempo estabelecido para se obtera potência média (geralmente 30 minutos)Demanda de potência: Potência média durante o período de tempoda demanda5
FY12Analisador de qualidade de energiaSeleção de clamps para CW240Modelo Cód. Sulfixo Opcional Descrição-D-F-HCabo de força-R-SSeleção de clamps para CW240/DACabo de força padrão UL/CSACabo de força padrão VDECabo de força padrão GBCabo de força padrão SAACabo de força padrão BSEntrada/ Saída AnalógicaSistema de medição Nº Clamps Nota p/ selecionar o tipo de clamp1 fase 2 fios 1 carga1 fase 2 fios 2 cargas1 fase 2 fios 3 cargas1 fase 2 fios 4 cargas1 fase 3 fios 1 carga1 fase 3 fios 2 cargas3 fases 3 fios 1 carga3 fases 3 fios 2 cargas3 fases 3 fios 1 carga 3 correntes3 fases 4 fiosScott Wiring12342424334Clamps diferentes podem ser selecionadosUtilizar mesmo tipo de clampUtilizar mesmo tipo de clamp para cada cargaUtilizar mesmo tipo de clampUtilizar mesmo tipo de clamp para cada cargaUtilizar mesmo tipo de clampUtilizar mesmo tipo de clampUtilizar mesmo tipo de clampAcessórios que acompanham o equipamento:91007 Probe de tensão, Adaptador AC, 6x pilhas alcalinas AA, 1 CD ToolBox,1x manual de usuário + 1x CD-ROM, 1x Guia de uso rápido + 1 CD-ROM,1x Manual de comunicação (CD-ROM)ACESSÓRIOSMaleta de TransporteA maleta pode guardar a unidade principaldo CW240 com acessórios como osclamps de corrente e os cabos de tensão.NomeCabos de tensão (4 peças/conjunto)Conjunto de pilhas NIMHAdaptador CA (para CW240)Cartão de Memória (256MB)Cartão de Memória (512MB)Cartão de Memória (2GB)ImpressoraAdaptador CA (p/ impressora Europa)Adaptador CA (p/ impressora EUA)Papel térmico p/ impressora (10 rolos)Adaptador CA (p/ 96035)Software CW viewerCW 240Model No.9100794004940119703497035970379701094006940079708094013B9108WBAP240ETampa Protetora93020 91022Para prevenir erro de conexão entre oscabos e os clampsDescrição256MB CF com adaptador de Cartão p/ PC512MB CF com adaptador de Cartão p/ PC2GB CF com adaptador de Cartão p/ PCAlimentação em 200-240 VCAAlimentação em 100-120 VCAPara alimentação 120VCAPara alimentação 220-240VCASérie CW120Analisador de energiaCaracterísticasCaracterísticas úteis para conservação de energia e medição de potência• Salva os dados periodicamente, até segundo por segundo• Checagem das condições operacionais do equipamento• Função de verificação de erro de ligação• Medição simultânea de múltiplas instalações• Medição inclusive de valores baixos de energia elétricaFunções de Entrada de MediçãoItemMétodoFaixa de FrequênciaFator de CristaFaixa de entrada ativaFaixa dodisplayLimite InferiorLimite SuperiorCoef. de temperaturaIntervalo de atualizaçãodo displayMedição de Valor Instantâneo• Parâmetros de Medição:TensãoCorrente/Potência ativaAmostragem Digital45 a 65 Hz (sistema recíproco), detectado de V1Faixa 150/300 VFaixa 450 V10–110% de cada faixaTodas as faixas 1,5 VEntrada nominal: 2Entrada nominal: 1,56Entrada nominal: 30,4% de cada faixa130% de cada faixa, exceto 110% para a faixa 450 V 130% de cada faixa0,05% rng/˚C±0,07%rng/°C (incluindo o clamp)Aprox. 1 segundoTensão rms (V), corrente rms (A), potência ativa (W),frequência (Hz)• Precisão da medição (fator de potência 1, incluindo clamp)Tensão:±(0,3% leitura + 0,2% rng)Corrente/potência ativa:±(0,8% leitura + 0,4% rng) quando usar clamps96030, 96031 e 96033±(1,2% leitura + 0,8% rng) quando usar clamp96032Frequência:±(0.1% leitura + 1% dgt)• Parâmetros de computação: Potência reativa (Var), fator de potência• Precisão de computação:(valor calculado a partir da medição) ±1 dgt• Influência do fator de potência: ±1,0% rng cosø = ±0,5 (em relação ao fator depotência 1) quando usar clamp 96030±2,0% rng cosø = ±0,5 (em relação ao fator depotência 1) quando usar clamps 96031, 96032,e 96033• Influência do fator reativo:±1,0% rng sinø = ±0,5 (em relação ao fator depotência 1) quando usar clamp 96030±2,0% rng sinø = ±0,5 (em relação ao fator depotência 1) quando usar clamps 96031, 96032,e 9603Especificações GeraisRequisito ambiental: Utilização em ambientes internos, a uma altitude de 2000metros ou menos.Faixa de temperatura e umidade de utilização: 0–50°C, 5–85% RH (sem condensação)0–40°C, 5–85% RH (sem condensação) para UL, C-ULFaixa de temperatura e umidade de armazenamento: -20–60°C, 90% RH (sem condensação)Alimentação:100–240 V CA ±10%, 50/60 HzPotência consumida: máximo de 8 VAEfeitos de campo magnético externo: Dentro dos níveis de precisão, a 400 A/mDimensões Externas: Aprox. 117 x 161 x 51 mm (L _ A _ P)Peso: Aprox.0,6 kgTerminais:Entrada de tensão CW120: 3 entradas - Terminais Banana (terminais de segurança)CW121: 4 entradas - Terminais Banana (terminais de segurança)Terminais de corrente CW120: 2 pares - Terminais Banana (terminais de segurança)(H/L)CW121: 3 pares - Terminais Banana (terminais de segurança)Controle externo I/O (H/L/H) 3 terminais Terminais não-aparafusadosTerminais RS-485 4 (+/-/SG/TM) Terminais com parafuso M3Conectores:RS-232: Mini DIN 8-pinAlimentação CA: 2-pinAcessórios:Cabos de entrada de tensão: 3 para CW120, 4 para CW121Cabo de alimentação, manual do usuário, guia de operação,Toolbox (software de configuração)Normas de segurança:Cumpre EN61010-1, EN61010-2-031, UL3111-1 PrimeiraEdição, CAN C22.2 No.1010.1-92–Linha de tensão de entradaMedição (sobretensão) categoria III (Tensão máxima de entrada: 600 Vrms)– Linha de potênciaInstalação categoria II (Tensão de entrada máxima : 264 Vrms)Poluição grau 2EMC (emissão):Cumpre EN55011, Grupo1, Classe A; EN61326; EN61000-3-2;EN61000-3-3EMC (imunidade): Cumpre EN613266
FY12Analisador de qualidade de energiaAnálise de energia a baixo custo com qualidadeSeleção de clamps para CW120/ CW121Sistema de medição Nº Clamps Nota p/ selecionar o tipo de clamp1 fase 2 fios 1 carga1 fase 2 fios 2 cargas1 fase 2 fios 3 cargas1 fase 3 fios 1 cargas3 fase 3 fios 1 carga3 fase 4 fios123223Utilizar mesmo tipo de clampUtilizar mesmo tipo de clampUtilizar mesmo tipo de clamp para CW121Utilizar mesmo tipo de clampUtilizar mesmo tipo de clampUtilizar mesmo tipo de clamp para CW121ACESSÓRIOSMaleta de Transporte93022CW 120Estojo da unidadeprincipalEstojo portátil93023 93024Códigos SulfixoModelo Cód. Sulfixo Opcional DescriçãoCW120Trifásico 3 fiosCW121Trifásico 4 fios-D-FCabo de força -HComunicação-R-S-1-2OBS: Para selecionar os clamps consultar a página 10.Cabo de força padrão UL/CSACabo de força padrão VDECabo de força padrão GBCabo de força padrão SAACabo de força padrão BSInterface de comunicação RS-232Interface de comunicação RS-485A maleta pode guardara unidade principal doCW120 com acessórioscomo os clamps decorrente e os cabosde tensão.Cabo de mediçãoInclui ímã e suporteImpressora98030 97010EspecificaçõesEntradaParâmetroTipo de EntradaValor classificado(alcance)SistemaElétricoResistênciade entradaCW120CW121CW120CW121Entrada máximapermitida (contínua)Conversor A/DTensãoCorrenteDivisão resistiva em potêncialDetecção através do ClampClamp 96033: 5/10/20/50 AClamp 96030: 20/50/100/200 A150/300/450 VClamp 96031: 50/100/200/500 AClamp 96032: 200/500/1000 AMonofásico com 2 fios, monofásico com 3 fios, trifásico com 3 fiosMonofásico com 2 fios, monofásico com 3 fios, trifásico com 3 fios, trifásico com 4 fiosAprox. 1,5 MWAprox. 100 kWAprox. 1,3 MWClamp 96033: 130 ArmsClamp 96030: 250 Arms495 VrmsClamp 96031: 625 ArmsClamp 96032: 1000 ArmsConversão de tensão/corrente de entrada simultânea, resolução de 12 bitsEste cabo é aplicado para o circuito demedição. O comprimento é de 1,5.* Não se aplica a CE e UL.Nome do produto Código QuantidadeCabos de tensãoCabos de tensão9100791018Quatro por conjuntoTrês por conjuntoCabos de comunicação91011 Cabo de comunicação RS232 p/ PC (9-pin)ModeloCabos da impressora91010 Cabo de impressora RS232, comprimento 1,5 mCartão de Memória (256MB)Cartão de Memória (512MB)Cartão de Memória (2GB)ImpressoraAdaptador CA (p/ impressora Europa)Adaptador CA (p/ impressora EUA)Papel térmico p/ impressora (10 rolos)Adaptador CA (p/ 96035)Software CW viewer9703497035970379701094006940079708094013B9108WBAP240E256MB CF com Adaptador de cartão p/ PC512MB CF com Adaptador de cartão p/ PC2GB CF com Adaptador de cartão p/ PCInclui um rolo de papel térmico e um conjunto de pilhasAlimentação em 200-240 VCAAlimentação em 100-120 VCA10 rolosPara alimentação 120VCAPara alimentação 220-240VCAAcessórios que acompanham o equipamento:Nome do produto Código QuantidadeCabo de força padrão UL/CSACabo de força padrão VDECabo de força padrão GBCabo de força padrão SAACabo de força padrão BS9101891007IM CW120-EIM CW120P-E13411Clamps de corrente para a série CW240/CW120Modelo96036 96033 96030 96031 96032 96034 96035Clamps decorrenteDiametro docondutorFaixa de MediçãoTensão de SaídaFaixa de FrequênciaDimensões ExternasPesoΦ 40 mm2 A CA50 mV CA20 Hz a 5 kHz70 ×120 x 25 mmAprox. 300 gΦ 18 mm50 A CA500 mV CA20 Hz a 20 kHz52 × 106 × 25 mmAprox. 220 gΦ 30 mm200 A CA500 mV CA20 Hz a 20 kHz73 × 130 × 30 mmAprox. 300 gΦ 30 mm500 A CA500 mV CA20 Hz a 5 kHz73 × 130 × 30 mmAprox. 300 gΦ 65 mm700 A CA (1000 A 5 min)250 mV CA45 Hz a 66 Hz100× 172.5× 32 mmAprox. 500 g65 × 100 mm1000/2000/3000 A CA500 mV CA30 Hz a 1.5 kHz120× 310× 48 mmAprox. 1,390 g* Necessário adaptador CAΦ 170 mm300/3000 A CA500 mV CA10 Hz a 20 kHz140× 64× 28 mmAprox. 470 g* Necessário adiquirir o adaptador CA separadamente7
FY12Analisador de qualidade de energiaDimensões Externasunidade: mm unidade: mm unidade: mmunidade: mmunidade: mmunidade: mmComprimento: aprox. 610 mmPeso: aprox. 180gPeso: aprox. 300g (incluindo umapilha e o caboAnálise da Qualidade de energia e gerenciamento de economia de energia para PCsSeleção com um toque para Relatórios Diários e SemanaisAP240EPrograma de Análise de Dados para a série CWExibição do Relatório DiárioExibição dos Registros• Gerenciamento de Dados• Seleção de Exibição de Dados• Exibição em Gráficos• Exibição de Relatório Diário, Exibição de Relatório Semanal/Mensal• Exibição de Harmônicas em Gráficos• Exibição do Valor de Harmônicos Instantâneo• Exibição de Dados em Forma de Onda• Exibição de Mudança de TensãoFunções de Customização de Criação de Relatórios• Impressão de Gráficos e Registros• Tipo de Cópia de Gráficos• Cópia de Registros• Salvar Dados de Registro como Arquivos de Formato CSVMedição de HarmônicaExemplo: Instalações fábrica de impressão de papel especial: transformador de 500kVContramedidas: Conjunto 5 e 7 Filtro transformador• Problema: A impressora tem problemas periodicamentePresuma que o problema foi causado por Harmônicas na linha de fornecimentode energiaHarmônicas desordenadas, exceto harmônicas da 3ª ordem, causam mau funcionamentode aparelhos eletrônicos ou elétricos, especialmente harmônicas de 5ªa ordem, quecausam a queima do reator D.C. para o condensador de melhoria de fator de potência.Utilize a função de medição de harmônicas do CW240 e descubra as harmônicasna linha de fornecimento de energia.As harmônicas foram geradas por carga interna.Medido por CW240BeforeACA1: linha do tempo ACA1: Conteúdo de Harmônicas ACA1: distorção totalAfterACA1: linha do tempo ACA1: Conteúdo de Harmônicas ACA1: distorção totalResultado: diminuição significativa do conteúdo de harmônicas após a 5ª ordem. A taxa de distorção é menor do que o máximo de 30%8
FY12Analisador de qualidade de energiaEconomia de Energia para Ar Condicionado & RefrigeradorExemplo de aplicaçãoMede a energia elétrica do ar condicionado e do compressor do refrigerador para verificaro efeito da economia de energia.O intervalo mínimo de salvamento de dados é de 1 segundoMede a energia elétrica para características de aumento & operação de controle intermitenteUtilização do terminal I/O externopara interligação de várias unidades Antes Depois3.0Energia elétrica2.52.01.51.00.50.012:37:0012:38:3012:40:0012:41:3012:43:0012:44:3012:46:0012:47:3012:49:0012:50:3012:52:0012:53:3012:55:0012:56:3012:58:0012:59:3013:01:0013:02:3013:04:0013:05:3013:07:0013:08:3013:10:0013:11:3013:13:0013:14:3013:16:0013:17:30Equipamento externoVentilação do prédioEquipamento externoOperação de controle intermitente do compressorEmpresa de alimentos – Planta de produção de óleo de gergelimVantagem: sem necessidade de utilizar um PC. O Datum-Y salva todos os dados medidos.Gerenciamento de experimento de linha de fabricaçãode produtosCW120MoagemConfiguraçãoEnergia elétrica, fator de potência egerenciamento de correntePercolaçãoModbus (RS-232)Datum-YRefinamentoGerenciamento de condiçãode fabricaçãoGerenciamento de Pressão/Número de revoluções/TemperaturaDatum-YManutenção do Equipamento de Bombeamento• Manutenção da bomba de água & sistema de esgoto• Medição da tensão, corrente, fator de potência, vazão, temperatura e harmônicas domotor da bombaSolução CW240• O CW240 é compacto & manual, fácil de carregar para o campo da manutenção• Bateria reserva• Consegue medir a tensão/corrente em forma de onda por 1 ciclo de fornecimentode energia• Medição de Harmônicas quando as bombas estiverem funcionando• Monitora o calor do motor da bomba através de conexão com produção analógicado termômetro• Mede simultaneamente o consumo de energia elétrica e o fator de potência, e utiliza osdados obtidos para determinar o momento da mudança das configurações.Mede temperatura& vazão, etc.VCA/ACA/EP/PF9
FY12Calibrador PortátilAlta precisão e design compactoCaracterísticasCA150Calibrador Portátil• Alta precisão de 0,02% da faixa de tensão CC para geração e medição• Geração e medição podem ser feitas simultaneamente• Display de tela grande• Função de auto-alimentação (24 V CC a uma carga máxima de 22 mA)• Medição de corrente na faixa de mA enquanto fornece energia• Função fonte de alimentação 4 a 20mA (Sink)• Funções de varredura que permitem 3 tipos de saídas contínuas:Função de varredura de passosFunção de varredura linearFunção de varredura programaEspecificações• Alimentação:• Tempo de vida da bateria:• Desligamento automático:• Resistência de isolamento:• Tensão suportada:CaracterísticasEspecificações Gerais6 pilhas alcalinas tamanho AAAdaptador CA (acessório opcional) ou bateriadedicada NiMH (acessório opcional)geração/medição simultâneasUsando 6 pilhas forem: Aprox. 8 horasUsando bateria de NiMH: Aprox. 10 horasAprox. 10 minutosEntre o terminal de entrada e o terminal de saída:500 V CC, 50 MΩ ou maisEntre o terminal de medição e o terminal degeração: 350 V CA, 1 minuto• Faixa de temperatura/umidade operacionais: 0 a 40°C, 20 a 80%RH (sem condensação)• Faixa de temperatura de armazenamento: -20 a 60°C 90%RH ou menos (sem condensação)• Dimensões Externas:Aprox. 251 × 124 × 70 mm• Peso:Aprox. 1000 g (com pilhas)• Normas Cumpridas:Segurança EN61010-1, UL61010-1, CAN/ CSAC22.2 No. 61010-1EMC EN 61326 Classe B; EN 55011 Classe BGrupo1EN 61000-3-2; EN 61000-3-3, EN61326Função de fonte (Geração)Tensão CCCorrente CCmA SINKOHMRTDTermoparFrequência /PulsoPrecisão = ± (% da configuração + µV, mV, µA, Ω e °C) a 23°C±5°CFaixa Resolução Faixa de geração Precisão100 mV 1 uV 0 a ± 110,000 mV ± (0,02% + 10 uV)1 V 10 uV 0 a ± 1,10000 V ± (0,02% + 0,05 mV)10 V 0.1 mV 0 a ± 11,0000 V ± (0,02% + 0,5 mV)30 V 10 mV 0 a ± 30,00 V ± (0,02% + 10 mV)20 mA 1 uA 0 a +22,000 mA ± (0,025% + 3 uA)20 mA SINK 1 uA 0 a -22,000 mA ± (0,025% + 6 uA)500 Ω 0.01 Ω 0 a 550,00 Ω ± (0,02% + 0,1 Ω)5 kΩ 0.1 Ω 0 a 5,5000 kΩ ± (0,05% + 1,5 Ω)50 kV 1 Ω 0 a 55,000 kΩ ± (0,1% + 50 Ω)PT100-200,0 a 850,0ºC0.1ºCJPT100-200,0 a 500,0ºC± (0,025% + 0,3ºC)K-200,0 a -100,0ºC ± (0,02% + 0,8ºC)-100,0 a 1372,0ºC ± (0,02% + 0,5ºC)E-200,0 a -100,0ºC ± (0,02% + 0,6ºC)-100,0 a 1000,0ºC ± (0,02% + 0,4ºC)J-200,0 a -100,0ºC ± (0,02% + 0,7ºC)-100,0 a 1200,0ºC ± (0,02% + 0,4ºC)T0.1ºC -200,0 a -100,0ºC ± (0,02% + 0,8ºC)-100,0 a 400,0ºC ± (0,02% + 0,5ºC)N -200,0 a 0ºC ± (0,02% + 1,0ºC)0,0 a 1300,0ºC ± (0,02% + 0,5ºC)L -200,0 a 900,0ºC ± (0,02% + 0,5ºC)U -200,0 a 0ºC ± (0,02% + 0,7ºC)0 a 400,0ºC ± (0,02% + 0,5ºC)R 0 to 100ºC ± (0,02% + 2ºC)100 a 1768ºC ± (0,02% + 1,2ºC)S 0 a 100ºC ± (0,02% + 2ºC)1ºC100 a 1768ºC ± (0,02% + 1,2ºC)B 600 a 1000ºC ± (0,02% + 1,5ºC)1000 a 1820ºC ± (0,02% + 1ºC)100 Hz 0.01 Hz 1,00 a 110,00 Hz ± 0,05 Hz1000 Hz 0.1 Hz 90,0 a 1100,0 Hz ± 0,5 Hz10 kHz 0.1 kHz 0,9 kHz a 11,0 kHz ± 0,1 kHz50 kHz 1 kHz 9 kHz a 50 kHz ± 1 kHzCPM 0.1 CPM 1,0 a 1100,0 CPM ± 0,5 CPMCoeficiente de temperatura: precisão acima de x (1/10)/ºCO coeficiente de temperatura é acrescentado nos escopos de 0 a 18ºC e de 28 a 40ºCUnidade de MedidaPrecisão ± (% de leitura + µV,mV. µA, Ω ou dgt (dígito) a 23ºC±5ºCFaixa Resolução Faixa de geração Precisão500 mV 10 uV 0 a ± 500,00 mV ± (0,02% + 50 uV)Tensão CC 5 V 0,1 mV 0 a ± 5,0000 V ± (0,02% + 0,5 mV)35 V 1 mV 0 a ± 35,000 V ± (0,025% + 5 mV)Corrente CC 20 mA 1 uA 0 a ± 20,000 mA ± (0,025% + 4 uA)100 mA 10 uA 0 a ± 100,00 mA ± (0,04% + 30 uA)500 Ω 0,01 Ω 0 a 500,00 Ω ± (0,055% + 0,075 Ω)OHM 5 kΩ 0,1 Ω 0 a 5,0000 kΩ ± (0,055% + 0,75 Ω)50 kΩ 1 Ω 0 a 50,000 kΩ ± (0,055% + 10 Ω)RTD *5PT100-200,0 a 850,0ºC0,1ºCJPT100-200,0 a 500,0ºC± (0,05% + 0,6C)K-200,0 a 1372,0ºCE-200,0 a 1000,0ºCJ-200,0 a 1200,0ºC ± (0,05% +1,5ºC/-100ºCT0.1ºC -200,0 a 400,0ºC ou mais± (0,05% +2ºC)/-100ºCN-200,0 a 1300,0ºCTermoparou maisL-200,0 a 900,0ºCU-200,0 a 400,0ºCR 0 a 1768ºC± (0,05% +2ºC)/100ºCS 1ºCou mais0 a 1768ºC± (0,05% +3ºC)/100ºCB 600 a 1800ºC ou menos100 Hz 0.01 Hz 1,00 a 110,00 Hz1000 Hz 0.1 Hz 1,0 a 1100,0 Hz ± 2 dgtPulso 10 kHz 0.001 kHz 0,001 a 11,000 kHzCPM 1 CPM 0 a 100000 CPM ----CPH 1 CPH 0 a 100000 CPH ----Fornecimento deenergia em loopLOOP 24 V24 V± 62 VCoeficiente de temperatura: precisão acima de x (1/10)/ºCO coeficiente de temperatura é acrescentado nos escopos de 0 a 18ºC e de 28 a 40ºCAcessórios Opcionais (vendidos separadamente)Nome doProdutoAdaptador CASensor RJEstojo p/ transportedo acessórioBateria de NiMHEstojo da unidadeprincipalCabos para mediçãoNome doModeloObservação-D-F-H-R-S94010para norma UL/CSApara norma VDEpara norma GBpara norma ASpara norma BSB9108WA B9108XA 94015 93027 98064Para compensação dejunção de referênciaPara transportarcabos, sensor RJ, etc.Bateria NiMHCom alça e estojo dearmazenagem deacessóriosTerminal jacaré, CAT I,somente para controle desinal (abaixo de 70 V)Um conj. de 1 cabo verm.e 1 cabo pretoComprim.: Aprox. 1,7m10
FY12Calibrador PortátilCapacidade de geração e medição de sinal simultâneasEspecificaçõesCA51/CA71Calibradores PortáteisCaracterísticas• Faz geração e medição simultaneamente:Sinal de fonte e sinal de medição: tensão, corrente, resistência, termopar (TC),termoresistência (RTD), frequência, pulso.• Medição de tensão CA.• Fácil operação.• Tamanho compacto e leve.• Geração:Valores em intervalos de 4-20 mAFonte de 24V CC ao transmissor• Configuração do valor de saída (n/m)As configurações do valor de saída são divididas por casas decimais• Função de Passo AutomáticoAltera o valor de saída automaticamente a cada 10% ou 25%• Comunicação Online (somente o CA71)Interface isolada opticamente, em conformidade com RS-232C• Função de varreduraAumenta ou diminui linearmente a saída. O tempo de aumento/diminuição pode serajustado para 16 ou 32 segundos.• Função de memóriaOs valores de fonte e medições que formam conjuntos de valores individuais podemser salvos ou lidos na memória interna do Calibrador Portátil (máximo de 50 conjuntosde valores).• Função de monitoramento de temperatura.Função de fonte (Geração)Parâmetro Referência FaixaTensão CC100 mV1 V10 V30 V-10,00–110,00 mV0–1,1000 V0–11,000 V0–30,00 VCorrente CC20 mA 0–24,000 mA4–20 mA 4/8/12/16/20 mAmA SINKResistência20 mA400 Ω0,1–24,000 mA0–400,00 ΩRTDPT 100 -200,0–850,0ºCJPT 100 -200,0–500,0ºCKE-200,0–1372,0ºC-200,0–1000,0ºC-200,0–1200,0ºCJTNL-200,0–400,0ºC-200,0–1300,0ºC-200,0–900,0ºCTCU-200,0–400,0ºCR0–1768ºCFrequência/PulsoSB600–1800ºC500 Hz 1,0–500,0 Hz1000 Hz 90–1100 Hz10 kHz 0,9 kHz–11,0 kHz1–99,999 ciclosCiclo de pulsoPrecisão (23±5ºCpor ano)± (0,02% + 15 µV)± (0,02% + 0,1 mV)± (0,02% + 1 mV)± (0,02% + 10 mV)± (0,025% + 3 µA)± (0,05% + 3 µA)± (0,025% + 0,1Ω )± (0,025% + 0,3ºC)± (0,02% + 0,5ºC)(-100C or greater)± (0,02% + 1ºC)(-100C or less)± (0,02% + 0,5ºC)(0ºC or greater)± (0,02% + 1ºC)(0ºC or less)± (0,02% + 2,5ºC)(100ºC or less)± (0,02% + 1,5ºC)(100ºC or greater)± (0,02% + 2ºC)(1000ºC or less)± (0,02% + 1,5ºC)(1000ºC or greater)± 0,2 Hz± 1 Hz± 0,1 kHz–Resolução10 µV0,1 mV1 mV10 mV1 µA4 mA1 µA0,01Ω0,1ºC0,1ºC1ºC0,1 Hz1 Hz0,1 kHz1 cicloParâmetroAlimentaçãoTempo de vidada bateriaEspecificações GeraisEspecificaçõesQuatro pilhas alcalinas AA, ou adaptador CA especial (opcional)Medição desligada, saída de 5 V CC/10 kΩ ou mais.Aproximadamente 40 horas.Geração/medição simultânea de sinal, saída de 5 VCC/10 kΩ ou mais:Aproximadamente 20 horas.Geração/medição simultânea de sinal, saída de 20 mA/5 V:Aproximadamente 12 horas (usando pilhas alcalinas, com aretroiluminação desligada)Função deAproximadamente 10 minutos (a função de desligamento automáticodesligamento automático pode ser desabilitada através de uma configuração de mudança de DIP)IEC61010-1, IEC61010-2-31Normas aplicáveis EN61326-1EN55011, Classe B, Grupo 1Temperatura operacional 0–50°C, 20–80% RH (sem condensação)e faixa de umidadeDimensõesAprox. 190 × 120 × 55 mmexternas (WDH)PesoAprox. 730 g (incluindo as pilhas)Medição - Para CA51 e CA71 - Apenas para CA71PrecisãoPrecisãoParâmetro ReferênciaParâmetro Referência (23±5ºC por ano) Resolução(23±5ºC por ano) Resolução100 mV1 V± (0,025% + 20 V)±(0,025% + 0,2 mV)10 V0,1 mVKE± (0,05% + 1,5ºC)Tensão CC10 V ±(0,025% + 2 mV) 1 mVJ(-100C ou mais)T0,1ºC100 V ±(0,05% + 20 mV) 0,01 V± (0,05% + 2ºC)N20 mA ±(0,025% + 4 µA) 1 µATC(-100C ou menos)Corrente CCL100 mA ±(0,04% + 30 µA) 10 µAUResistência 400 Ω ±(0,05% + 0,1Ω ) 0,01ΩR ± (0,05% + 2ºC)1 V1 mV(100C ou mais)S10 V ±(0,5% + 5 dgt) 0,01 V± (0,05% + 3ºC)1ºCTensão CA100 V300 V100 Hz1000 Hz±(0,5% + 2 dgt)0,1 V1 V0,01 Hz0,1 HzBPt100RTDJPt100(100C ou menos)± (0,05% + 0,6ºC) 0,1ºCFrequência/ 10 kHz ±2 dgt0,001 kHzpulsoCPMCPH1 CPM1 CPHAcessórios inclusosProdutoCabos de sinal fonte Cabosde medição Estojo de transporte Adaptador do terminal FusívelFoto doacessórioModelo98020 RD031 93016 99021 A1501EFAcessórios opcionais (vendidos separadamente)ProdutoAdaptador CA Sensor RJ Estojo de transporte de acessórios Cabo de comunicação RS232Foto doacessórioModelo 94012, 94013, B9108WB B9108WA B9108XA 91017ObservaçõesAdaptador CA: 94012: 100V CAAdaptador CA: 94013: 120 VAdaptador CA: B9108WB: 220-240VPara compensação dejunção de referênciaEstojo para unidade e acessóriosSub D, 9 pinos (fêmea)11
FY12Calibrador PortátilAlta precisão e design compactoCaracterísticasCA11ECalibrador de tensão e corrente• Geração e medição de tensão e correnteGera e mede tensões de até 30 V CC e correntes de até 24 mA CC.• Melhor resolução de display para correnteResolução de geração /medição melhorada para 0,001 mA.• 24 V (20 mA) / Função de verificação de loop * (fonte de 24V para transmissor)• Permite a medição de sinal de corrente gerado, simultaneamente aofornecimento de auto-alimentação para o transmissor de dois fios.* Carga da corrente: Máx. CC22 mA• Função 20 mA SINKAbsorve a tensão fornecida de uma fonte externa para o terminal H e simulaum transmissor de dois fios, o que o torna ideal para verificações de loop.• 4-20 mA e 1-5 V CC Função aceleração/desaceleração• Função de VarreduraEspecificaçõesFunções de FontePrecisão = ± (% da configuração + valor em mV, µV, ou µA), a 23 ±5ºC por um anoFaixa de seleção Faixa do Sinal Gerado Precisão Resolução da Config. Observações30 V10 V1-5 V1 V100 mV20 mA * 14-20 mA * 124 V (20 mA) * 120 mA SINK * 1 0 a 30,00 V0 a 11,000 V1/2/3/4/5 V0 a 1,1000 V0,00 a 110,00 mV0 a 24,000 mA4/8/12/16/20 mA24 V0,1 a 24,000 mA0,05% + 20 mV0,05% + 2 mV0,05% + 2 mV * 20,05% + 0,2 mV * 20,05% + 50 µV0,05% + 4 µA± 10%0,1% + 4 µA10 mV1 mVpasso 1 V0,1 mV10 µV1 µApasso 4 mA—1 µACorrente máxima: 1 mACorrente de saída máxima: 10 mA*² Quando a carga for 1 kΩ ou mais, e o erro doscabos for excluídoCarga máxima: 12 VCorrente máxima: 22 mAFonte externa: 5 a 28 VEfeito de temperatura: 1/10 de precisão/0C; contudo, para o alcance de 100-mV, 0,005% + 10 µV/ºC*1 A resolução do display consegue selecionar 24,000 ou 24,00 displays com interruptor.Funções de MedidaPrecisão = ±(% de leitura + valor no dígito menos significativo), a 23 ±µ5ºC por um anoFaixa de seleção Indicação Precisão Resolução Observações30 V10 V1 V100 mV20 mA * 1 0 a ± 30,00 V CC0 a ± 11,000 V CC0 a ± 1100,0 mV0 a ± 110,00 mV CC0 a ± 24,000 mA CC0,05% + 2 dígitos0,05% + 2 dígitos0,05% + 2 dígitos0,05% + 7 dígitos0,05% + 4 dígitos10 mV1 mV0,1 mV0,01 mV0,001 mAImpedância de entrada: Aprox. 1 M ΩImpedância de entrada: Aprox. 45 Ω*1 A resolução do display consegue selecionar 24,000 ou 24,00 displays com interruptor.Simulador de Termopares e Sensores RTD ComunsCaracterísticasCA12ECalibrador de Temperatura• Simulador de Termopares e Sensores RTD ComunsProduz um sinal equivalente a dez tipos de termopares, K, E, J, T, N, S, B, L, U e R, assimcomo detector de temperatura de resistência Pt100.Apropriado para uma vasta gama de aplicações, como manutenção de instrumentos deprocesso industrial e diversos termômetros.• Termômetro de faixas múltiplasPode ser utilizado como termômetro de múltiplas faixas. Pode ser feita conexão RTD detrês fios para um RTD.• Sensor embutido para compensação de junção de referênciaCompensação de junção de referência ao gerar um sinal de termopar pode ser feita pelosensor de temperatura embutido. Para compensação mais precisa, use o sensor de RJCexterno (modelo B9108WA, vendido separadamente).EspecificaçõesFunções de Fonte e MediçãoFaixa de seleçãoKEJTNTC *1*4RSBLU100 mVRTD PT100 * 2 * 3(JPT100)400 ΩFaixa de Sinal Gerado/Indicação–200,0 a 1372,0ºC–200,0 a 1000,0ºC–200,0 a 1200,0ºC–200,0 a 400,0ºC–200,0 a 1300,0ºC0 a 1768ºC600 a 1800ºC–200 a 900ºC–200 a 400ºC0 a ±110,00 mV–200,0 a 850,0ºC(–200,0 a 500,0ºC0 a 400,0 ΩPrecisão = ±(% de configuração de leitura + valor em ºC), a 23 ±5ºC por um anoPrecisãoResoluçãoGeração *4 Medição *50,05% + 1ºC (>-100ºC)0,05% + 2ºC (≤-100ºC0,05% + 3ºC (
FY12Multímetro DigitalLinha de Multímetro DigitalLinha de Multímetro DigitalItem de funçãoModelos de Multímetros DigitaisTY710 TY720 TY520 TY530 73201 73202 73203 73204 73101Função de mediçãoTrue RMSSeleção TrueRMS MÉDIARMSSeleçãoRMS MÉDIAMÉDIA MÉDIA MÉDIA MÉDIA MÉDIAPrecisão Medição Max. a VCCLargura da banda largaDígitos do Display(Unidade: Dígito)Valor MáximoDisplay de Gráfico em Barra(Unidade: Segmento)Retroiluminação de LCDTensão de Medição Max.(CA/ou CC)Correntes de Medição Max.(CA/ou CC)Resistência de Medição MáximaFrequência de Medição MáximaCapacitância de Medição MáximaTemperatura de Medição MáximaDuty ratio (%)Low powerMedição CA+CCMemória de ValorMax./Min./Méd.Teste de DiodoVerificação de ContinuidadeCálculo relativo/deporcentagem (%)Cálculo de decibelSeleção de faixa automáticoou manualPeak holdData holdAuto holdComunicação para PCMemória de Registro de DadosMemória de DadosTemperatura eUmidade OperacionaisSegurança Elétrica 1000VSegurança Elétrica 600VSegurança Elétrica 300V0,02%0,09% 0,5% 0,5% 0,3% 0,5% 0,7%20KHz 100KHz 1kHz50,000mVa1000,0V500,00µAa10,000A500,00 Ωa50,000M Ω2,000Hza99,99kHz5,000nFa50,00mF+1372°C*1 +1372°C*1 +600°C*1 +600°C*1• ••• •• • •• • • • • • • • •• • • • • • • • •• • • •• •• • • • • • • •••••5 dígitos 3,5 dígitos 3,5 dígitos 3,5 dígitos5000060000 4300 430051LED branco50,000mVa1000,0V500,00µAa10,000A500,00 Ωa50,000M Ω2,000Hza99,99kHz5,000nFa50,00mF•••600,0mVa1000V600,0µAa10,00A600,0 Ωa60,00M Ω10,00Hza99,99kHz10,00nFa1000µF••31LEDCAT IIICAT IIICAT IVCAT IV- -600,0mVa1000V600,0µAa10,00A600,0 Ωa60,00M Ω10,00Hza99,99kHz10,00nFa1000µF••4,000V*3a600V400,0µAa10,00A400,0 Ωa40,00M Ω4,000V*3a600V400,0µAa10,00A400,0 Ωa40,00M Ω4,000V*3a600V400,0µAa10,00A400,0 Ωa40,00M Ω20,00nFa200,0µF4,000V*3a600V400,0 Ωa40,00M Ω20,00nFa200,0µF4,000V*3a600V400,0 Ωa40,00M Ω• • • • •• • • •-20 a 55°C -20 a 55°C -10 a 55°C -10 a 55°C 0 a 50°C 0 a 50°C 0 a 50°C 0 a 50°C 0 a 50°C*1 A sonda de temperatura é necessária para a medição da temperatura.*2 O pacote de comunicações (modelo: 92015) para os multímetros digitais é necessário ao conectá-lo ao PC.*3 Faixa mínima das séries 73101, 732 de tensão CC é de 400,0 mVCC.CAT IICAT III32- -CAT III CAT IIICAT IISubstituição dos produtos descontinuadosModeloexistenteTY720TY710TY530TY52073201732027320373101Produtos descontinuadosa serem substituídos734027340175440275440173301733024,5 dígitos733037538017537047537037537027537017534 series7533 series7532033,5 dígitos75320275320175360314
FY12Multímetro DigitalNovo conceito em multímetro PortátilCaracterísticas• Precisão de Medição Máxima: 0,020% leitura + 2 dgt• Alta confiabilidade: Calibração fechada• Total suporte de gerenciamento de dados: dados medidos armazenados namemória interna• Segurança na ligação: tampa de segurança que previnem a inserção errônea de cabosde teste nos terminais de medição de corrente• Carcaça emborrachada à prova de choque• Faixa de temperatura operacional: -20 °C to 55°CTY700Multímetros Digitais SérieEspecificações GeraisFunções adicionais de comunicação USB (adaptador opcional & software), memória dedados (TY720: 10,000 dados, TY710: 1,000 dados), memória de valor máx/mín, computaçãode valor relativo/porcentagem, computação de logaritmo, armazenamento de dados/automático, peak hold (TY720), aviso de sobretensão, retroiluminaçãoAlimentação: 4x pilhas AA (R6)Tempo de vida da bateria: aprox. 120 horasDimensões: 90 (L) × 192 (A) × 49 (P) mmPeso: Aprox. 560 g (incluindo pilhas)Normas de segurança 1000V CAT III, 600V CAT IVItemVCCVCA[RMS]VCA[MÉDIA]VCC+VCAACCACA[RMS]ACA[MÉDIA]ACC+ACADetecçãoFaixa50mV500mV/2400mV5V50V/500V/1000VTY710RMSTY720Mudança de detecção (RMS ou MÉDIA)Precisão0,05+100,02+20,025+50,03+2Superior: 10 a 20Hz Superior: 1kHz a 10kHz Superior: 20kHz a 50kHz Superior: 10 a 20Hz Superior: 1kHz a 10kHz Superior: 20kHz a 50kHzInferior: 20Hz a 1kHz Inferior: 10kHz a 20kHz Inferior: 50kHz a 100kHz Inferior: 20Hz a 1kHz Inferior: 10kHz a 20kHz Inferior: 50kHz a 100kHz2+805+4015+4050mV -- -- --0,4+405,5+4015+4050mV/5V/0,7+300,4+302+701,5+30--1+3050V/500V2+501+405+2000,7+300,4+301000V 3+30-- 3+30--50mV --50mV/5V/50V/500V/1000V--Superior:Superior:CC,10 a 20Hz 1kHz a 10kHzInferior:Inferior:Superior:20kHz a 50kHzInferior:50kHz a 100kHz10 a 20Hz 20Hz a 500Hz 500Hz a 1kHz4+80 1,5+30 5+302+30 1+30 3+30Superior:10 a 20HzInferior:Superior:1kHz a 10kHzInferior:Superior:20kHz a 50kHzInferior:CC,20Hz a 1kHz 10kHz a 20kHz20Hz a 1kHz 10kHz a 20kHz 50kHz a 100kHz5V/50V/500V1,5+101+101,5+100,5+102+10--1+102+100,5+101+105+201000V1,5+101,5+10-- --1+100,5+10-- --500µA/5000µA/50mA/500mA5A10A0,2+50,6+100,6+510Hz a 20Hz20Hz a 1kHz1Hz a 5kHz10Hz a 20Hz20Hz a 1kHz1kHz a 5kHz500µA/5000µA50mA/500mA1,5+201+201+20 0,75+201+305A/10A 1,5+201+202+3010Hz a 20Hz20Hz a 1kHz1kHz a 5kHz500µA/5000µA/50mA/500mA-- 2+20 1,5+20 2+305A/10A -- 3+20 2+20 4+30CC, 10Hz a 20Hz CC, 20Hz a 1kHz CC, 1kHz a 5Hz CC, 10Hz a 20Hz CC, 20Hz a 1kHz CC, 1kHz a 5kHz500µA/5000µA/50mA/500mA2+101,5+10--1,5+10 1+10 1,5+105A/10A 2+10 1,5+10 3+10Resistência500Ω/5kΩ/50KΩ0,1+20.05+2500kΩ5MΩ 0,5+250MΩ 1+2Resistência5kΩ/50kΩ/500kΩ -- 0,2+3de Energia Baixa 5MΩ --1+3Frequência 2,0Hz to 99,99kHz0,02+15nF/50nF/500nF5µF/50µF1+5Capacitância500µF 2+55mF/50mF 3+5Verificaçãode ContinuidadeTeste de diodo550Ω2,4VA campainha soa a 100±50Ω ou menos1+2Temperatura -200 to 1372°C1+1,5°CSoftware dedicado de aplicação dos multímetros digitais (Modelo: 92015 )Facilidade no gerenciamento de dados na memória / Comunicações em tempo realCaracterísticas• Transfere os dados salvos na memória interna para o PC (salvar memórias ou registrar memórias)• Exibe medições em tempo real no monitor do display.• Comunicação de grandes quantidades de dados com o PC não cobertos pela memória interna.Entrada máxima de dados: 32767• Transfere dados de medições diretamente para o Excel,criando uma planilha automaticamente.Especificações do produto 92015:Cabo de comunicaçãoCabo de comunicação : adaptador de comunicação infravermelha + cabo de comunicações(especificações USB) de comprimento de 2 m.Normas de interface: a especificação USB está em conformidade com o 1.1Modelos disponíveis: TY710 , TY720 , TY530Software de aplicaçãoAmbiente operacional de PCOS: Windows XP / Vista / 7CPU: Pentium 133 MHz ou maisMemória: 64 MBDisco rígido com espaço livre ou maisarmazenamento:10 MB ou mais, drive de CDExcel: a partir do Excel2000Software: CD, cabo de comunicação(incluindo o adaptador),Manual do usuário15
FY12Multímetro DigitalAlto nível de segurança para as medições em campoSérie TY500Multímetros Digitais3,5 dígitos (display de contagem de 6.000, gráfico de barras de 31 segmentos), Tipo RMSFunções de medição: Tensão, Resistência, Verificação de Continuidade, Teste de Diodo,Frequência, Capacitância, TemperaturaCaracterísticas: Calibração fechada, carcaça resistente a grandes impactos, comunicaçãoUSB (adaptador opcional & software) (somente para o TY530), memória de dados (1.600dados somente para o TY530)Normas de Segurança: 1000 V CAT. III, 600 V CAT. IVSérie TY500Precisão: (23°C ±5°C, menor que 80% RH), ±(% leitura + dgt)TY520TY530Detecção RMS Dectecção (RMS ou MÉDIA)Item Faixa Precisão600mV/6V/VCC60V/600V0,09 + 21000V 0,15 + 250/60Hz 40 a 500Hz 500Hz a 1kHzVCA600mV/6V/60V/600V1,5+50,5+5 1+51000V-ACC600µA/6000µA/60mA 0,2+2600mA/6A/10A 0,5+550/60Hz40Hz to 1kHzACA600µA/6000µA/60mA/600mA/6A/10A0,75 + 5 1,5 + 5600Ω/6kΩ/60kΩ/600kΩ 0,4 + 16MΩ 0,5 + 1Resistência1 + 2 (0 a 40MΩ)60MΩ2 + 2 (40 a 60MΩ)Frequência 10,0Hz to 99,99kHz 0,02 + 110nF 2+10Capacitância 100nF/1µF/10µF 2+5100µF/1000µF 3+5Verificação deContinuidade600ΩA campainha soa a 50±30Ω ou menosTeste de Diodo 2V 1+2Temperatura -50 a 600ºC 2+2ºCEspecificações Gerais• Dimensões Externas:90 (L) × 192 (A) × 49 (P) mm• Peso: Aprox. 570 g• Alimentação: 4x pilhas AA (R6)Multímetro digital de baixo custoSérie 732Multímetros Digitais3,5 dígitos (contagem de 4.300), tipo de medição: valor médioFunções de medição: tensão, corrente, resistência, verificação de continuidade, teste dediodo, capacitânciaCaracterísticas: Auto hold, desligamento automáticoEspecificações da Série 732Precisão: (23°C ±5°C, menor que 80% RH), ±(% leitura + dgt)Modelo 73201 73202 73203 73204DetecçãoValor MédioItem Faixa Precisão400,0 mV/4,000 V/0,5%+1VCC0,5%+1 0,3%+1 0,5%+140,00 V/400,0 V/600 V 0,75%+14,000 V/40,00 V/VCA1,0%+5 0,75%+5400,0 V/600 V400,0 µA/4000 µA/1,0%+2ACC40,00 mA/400,0 mA/-2,0%+210,00 AACA (40 a500Hz)Resistência400,0 µA/4000 µA/40,00 mA/400,0 mA/10,00 A400,0 Ω/4,000 k Ω /40,00 k Ω /400,0 k Ω /4,000 M Ω /40,00 M ΩEspecificações Gerais• Dimensões Externas:74 (L) × 155 (A) × 31 (P) mm• Peso: Aprox. 240 g• Alimentação: 2x pilhas AAA (LR03 ou R03)2,0%+202,0%+52,0%+202,0%+52,0%+200,75%+20,75%+12,0%+15,0%+2-Multímetro de bolso – facilidade na portabilidade73101Multímetro Digital de BolsoDisplay de 4300 contagensVerificação de Continuidade e Teste de DiodoAuto holdDesligamento AutomáticoEspecificações do 73101Precisão: (23°C ±5°C, menos de 80% RHItem Faixa PrecisãoResistência deEntrada400,0 mV1,2%+2 >100 MΩVCC4,000 V0,7%+111 MΩ40,00/400,0/600 V 1,2%+110 MΩVCA4,000 V40,00/400,0/600 V2,0%+5 10M ΩResistência400,0 Ω1,2%+24,000 k/40,00 k/400 , 0 k Ω2,0%+34,000 M Ω5,0%+340,00 M ΩVerificação deContinuidade400,0 Ω -Tensão do CircuitoTeste de diodo 2,00V 1,5%+1Aberto
6FY12Multímetro Digital96095Clamp AD/CC• Leve e compacta, facilidade em prender grande quantidade de fios.• Expansão do range de medição de corrente, garantindo a segurança ao medir comqualquer tipo multímetro digital ( DMM )Acessórios PadrãoEspecificaçõesModelo 96905Tamanho do CondutorΦ12mmFaixa de medição Tensão de saída Precisão (a 23°C±5°C)CA 0,1 a 130ACA10mV/A(CA50/60Hz40Hz a 1kHz1~1300mVrms) 1,2% + 0,4mV 2,5% +0,4mVCC 0 a ±180ACC10mV/A (CC0~± 1800mV)1,2% +0,4mVEspecificações GeraisFaixa de temperatura eumidade operacionais-10 a 55°C umidade relativa 85% ou menos (sem condensação)Faixa de temperatura eumidade de-30 a 70°C umidade relativa 85% ou menos (sem condensação)armazenamento2x pilhas alcalinas AAA LR03 - CC 3VAlimentaçãoAviso de bateria baixa:2,2V±0,2V ou menos, flash vermelho de LED1,9V±0,2V ou menos, desligamento de energiaUso contínuo Aprox. 35 horas até um indicador de pilha piscar *1Dimensões e peso 127 (A) × 42 (L) × 22 (P ) mmComprimento do fio: Aprox.1200mm Peso: Aprox 140gNormas aplicáveis EN61010-1: CAT III Grau de poluição 2, Altitude 2000m oumenos para uso internoEN61326-1: Classe B,EN61326-2-032AcessóriosEstojo (94030), bateria, manual do usuário*1 Aprox. 5 horas de uso após o aviso de bateria fracaModelos DMM AplicáveisTY700 TY500 732Nome Modelo Especificação TY710 TY720 TY520 TY530 01 02 03 04Cabos de teste980151000V CAT III 600V CAT IV Vermelho/preto(conjunto)• • • •RD031 L-plug, Vermelho/preto (1 conjunto) • • • •99015 440mA/1000V • • • •Fusível99016 10A/1000V • • • •F02 15A/250V • • • •F05 500mA/250V • • • •AcessóriosModelos DMM AplicáveisTY700 TY500 732Nome Modelo Especificação TY710 TY720 TY520 TY530 01 02 03 04Pacote de comunicação92015Adaptador de comunicação para USB+cabo+• • •para multímetros digitaissoftware de aplicaçãoAdaptador e Cabo da97016Adaptador e cabo da impressora• • •ImpressoraImpressora 97010 Impressora térmica (largura do papel: 112mm) • • •Adaptador CA94006 Para a Europa 230VCA±10% • • •94007 Para os EUA 120VCA±10% • • •Papel termal da impressora 97080 1 Pacote de 10 rolos • • •Cabos de teste com990141000V CAT III 600V CAT IV• • •prendedor jacaréVermelho/preto (1 conjunto)Prendedores jacaré B9646HF Vermelho/preto (1 conjunto) • • • • • • • •Estojo de borracha 93007 • • • •Bolsa de transporte93029 Estojo rígido • • • •B9646GB Estojo rígido • • • • • • • •Sonda de temperatura(Termopar tipo K)(saída do plug banana)Sonda de grampo paracorrentes90050 -50 a 150°C para líquidos • • • •90051 -50 a 600°C para líquidos • • • •90055 -20 a 250°C para superfície • • • •90056 -20 a 500°C para superfície • • • •96001 Para 400ACA Saída:CA10mV/A*1 • • • • • • • •96095Para 130A CA/180ACC• • • • • • • •Saída: CA10mV/A ou CC10mV/A*2*1 Utilização em VCA. Modo de leitura diferentes dos modelos TY710 e TY720,732. Exemplo: no display CA1V = 100A TY520 e TY530, é possível fazer a escala do mesmo(é até mesmo possível exibir 60A ou menos, no caso do 96001)**2 Utilização em VCA ou VCC. Modo de leitura diferentes dos modelos TY710 e TY720,732. Exemplo: no display CA1V = 100A TY520 e TY530, é possível fazer a escala domesmo (é até mesmo possível exibir 60A ou menos, no caso do)Acessórios DMM27312005015011050 10900501.622142003231200 50110 50 10900513.22214930299201598015177.512001525.530 11050 1013.5900555.56.014178120050152630 11050 10149609596001RD031 900566.01417
FY12Alicate amperímetro de processoMedição de sinal 4 a 20mA CCprodutonovoCL420Alicate amperímetro de processoCaracterísticas• Precisão de 0,2%• Resolução de 0,01mA• Lanterna LED• Display com retroiluminação• Saídas analógicasEspecificaçõesFunções de Fonte e MediçãoDiâmetro do condutorCorrente CCPrecisão = ±(% de configuração de leitura + valor em ºC), a 23 ±5ºC por um anoMax. 6 mmFaixa e resolução (Faixa dePrecisão *1medição)20,00 mA [0,00 a ± 2,1 49mA]± (0,2% leitura + 5 dgt) *2100,00mA [± 21 ,0 a ± 12,60mA]± (1,0% leitura + 5 dgt)Tensão de saída CC20,00 mA [0 ,0 a ± 21,49mV] (Prec isão ACC) + (± 0,5mV)100,00mA [± 210 a ± 1260mV] (Precisão ACC) + (± 3mV)DisplayLCD Numérico de 4 dígitosTempo de resposta Aprox. 1 ,5 segundos (2.5 segundos para escala cruzada)Chaveamento da escalaEscala automáticaTemperatura de operação-10 ⁰C a +50 ⁰CUmidade de operação 80% RH ou menos (sem condensação)Padrão de segurança EN61010 -1, EN61010 -2-030, EN61010 -2-032Tensão suportada2,21kV CA por 5 segundos (entre centro e a carcaça)Alimentação4 pilhas alcalinas AA (1 ,5V LR6)Vida da bateriaAprox. 60 horas (contí nuas) com a retroiluminação e LEDdesligadosOutras funçõesData hold, ajuste de zero, desligamento automático, lantena deLED, display retroiluminado, painel iluminadoDimensões e peso 61(L) x 111 (A) x 40 (P) mmAcessórios Manual do usuário, pilhas e estojo (93045)*1 - 23ºC ± 5ºC, 45% a 75% RHPrecisão da medição: ± (% leitura _ dígitos)Condição da precisão: Sensor clamp aberto e fechado após ligado e zero ajustado.*2 - Segurança de precisão da faixa 20mA em 5 medições.AcessóriosCabos de saída98076(Opcional)Cabos de saída(para terminal parafusado)98077(Opcional)Estojo para transporte93045(Acompanha o produto)Dimensões externas18
FY12Alicates amperímetrosDimensões externasModeloDiâmetro doCondutorFaixaPrecisãoCorrente CACorrente CCCorrente deFugaTensão CCTensão CAResistênciaVerificação deContinuidadeFrequênciaTRUE RMSSaídaData holdPeak holdFiltroCL120 Φ 24 20 a 200 A 2,0+7 • •CL130 Φ 33 200 a 600 A 1,5+6 • • • • •CL135 Φ 33 200 a 600 A 1,5+4 • • • • • •CL150 Φ 54 400 a 2000 A 1,0+3 • • • • • • • •CL155 Φ 54 400 a 2000 A 1,0+3 • • • • • • • • •CL220 Φ 24 400 a 300 A 1,0+4 • • •CL235 Φ 33 400 a 600 A 1,0+5 • • • • • • • • •CL250 Φ 55 400 a 2000 A 1,5+2 • • • • • • • •CL255 Φ 55 400 a 2000 A 1,5+2 • • • • • • • • • •CL320 Φ 24 20 mA a 200 A 2,0+4 • • • •CL340 Φ 40 40 mA a 400 A 1,0+5 • • • • •CL345 Φ 40 40 mA a 400 A 1,0+5 • • • • • •30031A Φ 40 3 mA a 60 A 1,0+5 • • •30032A Φ 40 3 mA a 60 A 1,0+5 • • • •CL360 Φ 68 200 mA a 1000 A 1,0+2 • • • • • •Design leve & compactoCL120Alicate amperímetro• ACA• 24• CA/20 a 200 ADesign leve & compactoCL150/CL155Alicate amperímetro• ACA• 54• CA/400 a 2000 A• CA V/CC V/Ω• Saída de CC• RMS para CL155Especificações CL120Precisão: (23°C + 5°C, menor que 75% RH), + (% leitura + dgt)Item Alcance Precisão200A2,0+7 (50 a 1 kHz)ACA2,0+5 (50/60 Hz)20A3,0+10 (40 a 1 kHz)Especificações do CL130/CL135Medição de corrente CA/CCCL130/135Alicate amperímetro• ACA• 33• CA/200 a 600 A• CA V/Ω• RMS for CL135Precisão: (23°C + 5°C, menor que 85% RH), + (% leitura + dgt)Item Faixa Precisão (CL130/CL135)1,5+6 (50/60 Hz) 1,5+4 (50/60 Hz)200A2,0+5 (40 a 1 kHz) 2,0+5 (40 a 1 kHz)ACA1,0+3 (50/60 Hz) 1,5+4 (50/60 Hz)600A2,0+5 (40 a 1 kHz) 2,0+5 (40 a 1 kHz)VCA200V/600V1,0+2 (50/60 Hz) 1,0+2 (50/60 Hz)1,5+4 (40 a 1 kHz) 1,5+4 (40 a 1 kHz)Resistência 200 Ω1,2+4, bipa quando estiver abaixo de 30 Ω(verificação de continuidade)Especificações CL150/CL155Precisão: (23°C + 5°C, menor que 75% RH), + (% leitura + dgt)Item Alcance Precisão400A1,0 + 3 (50/60 Hz)2,0 + 3 (40 a 1 kHz)ACA2000 A (0 to 1500 A)1,0 + 3 (50/60 Hz)3,0 + 3 (40 a 1 kHz)2000 A (1500 to 2000 A) 3,0 (50/60 Hz)40/400/750V1,0 + 2 (50/60 Hz)VCA1,5 + 3 (40 a 1 kHz)VCC 40/400/1000V 1,0 + 2Resistência 400/4 k/40 k/400 kΩ1,5 + 2, bipa quando estiverabaixo de 50 ±35 ΩEspecificações CL220ACAACCMedição da corrente CA/CCCL220Alicate amperímetro• ACA/ACC• 24• CA/40 a 300 A• CC/40 a 300 APrecisão: (23°C +5°C, menor que 85% RH), + (% leitura + dgt)FaixaPrecisão40A 1,0 + 4300 A (+20 a +200 A) 1,5 + 4300 A (+200 a +300 A) 3,040A1,0 + 4 (50/60 Hz)2,5 + 4 (20 a 1 kHz)300 A (20 a 200 A)1,5 + 4 (50/60 Hz)2,5 + 4 (20 a 1 kHz)300 A (200 a 300 A)3,5 (50/60 Hz)4,0 (20 a 1 kHz)19
FY12Alicates amperímetrosMedição RMS ACA/ACCCL235Alicate amperímetro• ACA/ACC• 33• CA/400 a 600A, CC/400 a 1000A• CA V/CC V/ Ω /Hz• RMSMedição de ACA/ACCCL250/CL255Alicate amperímetro• ACA/ACC• 55• CA/400 a 2000A, CC/400 ta 2000A• CA V/CC V/Ω• Saída de CC• Hz,RMS para o CL255Especificações CL235Precisão: (23°C +5°C, menor que 75% RH), + (% leitura + dgt)Item Faixa PrecisãoACA 400/600A1,5+5 (50/60Hz)3,5+5 (40 a 1kHz)ACC 400/1000A 1,0+5VCA40/400/600V1,5+5 (50/60Hz)3,5+5 (40 a 1kHz)VCC 40/400/600V 1,0+5Resistência 400/4000Ω1,0+5, bipa quando estiver abaixo de 20Ω(verificação de continuidade)Frequência 10 a 3000Hz 1,5+5Design compacto de medição de corrente de fugaCL320Alicate amperímetro corrente de fuga• ACA• 24• CA/20mA a 200AEspecificações CL250Precisão: (23°C + 5°C, abaixo de 75% RH), + (% leitura + dgt)Item Faixa PrecisãoACC 400/2000A 1,5+2ACA 400A/2000A (0 a 1000A)1,5+2 (50/60Hz)3,0+4 (40 a 500Hz)5,0+4 (500 a 1kHz)2000A (1001 a 2000A)3,0+2 (50/60Hz)Especificações CL255Precisão: (23°C + 5°C, menor que 75% RH), + (% leitura + dgt)Item Faixa PrecisãoACC 400/2000A 1,5+2ACA400A/2000A (150 a 1700A)2000A (1701 a 2000A)Medição de corrente de fugaCL340/CL3451,5+3 (50/60Hz)3,0+4 (30 a 1kHz)3,5+3 (50/60Hz)Alicate amperímetro corrente de fugaEspecificações CL320ItemACAPrecisão: (23°C + 5°C, menor que 85% RH), + (% leitura + dgt)FaixaPrecisãoWIDE (40 a 400Hz) 50/60Hz20mA/200mA2,0+4 (50/60Hz) 3,0+5 (50/60Hz) Especificações CL340200A (0 a 100A) 5,0+6 (40 a 400Hz)200A (100,1 a 200A) 5,0+4 (50/60Hz) 5,0+5 (50/60Hz) Precisão: (23°C + 5°C, menor que 85% RH), + (% leitura + dgt)ItemFaixaPrecisãoWIDE (20Hz)50/60Hz40mA/400mA 2,5+10 (20 a 1kHz) 1,0+5 (50/60Hz)ACA 400A (0 a 350A) 2,5+10 (40 a 1kHz) 1,0+5 (50/60Hz)400A (350 a 400A) 5,0 (40 a 1kHz) 2,0 (50/60Hz)Medição de corrente de fuga• ACA• 40• CA/40mA a 400A• RMS para CL345CL360Alicate amperímetro corrente de fuga• ACA• 68• CA/200mA a 1000A• Saída CC/CAEspecificações CL345ItemACAPrecisão: (23°C + 5°C, menor que 85% RH), + (% leitura + dgt)FaixaPrecisãoWIDE (20Hz)50/60Hz40mA/400mA 2,5+10 (20 a 1kHz) 1,0+5 (50/60Hz)400A (0 a 300A) 2,5+10 (40 a 1kHz) 1,0+5 (50/60Hz)400A (300 a 400A) 5,0 (40 a 1kHz) 2,0 (50/60Hz)Especificações CL360ACAItemPrecisão: (23°C + 5°C, menor que 85% RH), + (% leitura + dgt)FaixaPrecisãoWIDE (40 a 1kHz) 50/60Hz20mA/2A/20A1,0+2 (50/60Hz)3,0+2 (40 a 1kHz)1,5+2200A1,5+2 (50/60Hz)3,5+2 (40 a 1kHz)2,0+21000A (0 a 500A)1,5+2 (50/60Hz)3,5+2 (40 a 1kHz)2,0+21000A (501 a 5,0+2 (50/60Hz)1000A)10,0+2 (40 a 1kHz)5,5Medição de corrente de fuga de 1 mA30031A/30032AAlicate amperímetro corrente de fuga• ACA• 40• CA/3 mA a 60 AEspecificações 30031 A / 30032 AItemACAPrecisão: (23°C + 5°C, menor que 80% RH), + (% leitura + dgt)PrecisãoFaixa30031A, 30032A Filtro desligado 30032A Filtro ligado0 a 30 mA0 a 50 A1,0+5 (50 + 1,0Hz/60 + 1,0Hz) 1,5+5 (50 + 1,0Hz/60 + 1,0Hz)50 a 60 A 5,0+5 (50 + 1,0Hz/60 + 1,0Hz) 5,5+5 (50 + 1,0Hz/60 + 1,0Hz)20
FY12MegôhmetroGuia de SeleçãoTipoSérie/ModeloCódigo doSufixo &RetroiluminaçãoGamaFaixa demedição detensão CADisplay Função Adicional FotoMegôhmetros a manivelaFaixa única3 faixas240414 (N/A) 500V/1000MΩ15 (N/A) 1000V/2000MΩ16 (N/A) 2000V/5000MΩ250V/500MΩ22 (N/A) 500V/1000MΩ1000V/2000MΩ0–300VNão disponívelAnalógicoAcionamento a manivelaNão necessita bateriaMegôhmetro digital4 faixasMY40 01 (EL -iluminado)125V/200MΩ250V/200MΩ500V/2000MΩ1000V/2000MΩ0–600V3 1/2-dígitoLCD- Descarga automática- Medição de resistência docondutor- Função de comparador- Função de memória31 (N/A)25V/5MΩ50V/10MΩ0–300V41 (EL -iluminado)125V/20MΩ32 (N/A) 125V/20MΩ42 (EL -iluminado)250V/50MΩ0–300V2 & 3 faixas 2406E33 (N/A)43 (EL -iluminado)125V/20MΩ250V/50MΩ500V/100MΩ0–600VAnalógico- Descarga automática- Verificação da bateria34 (N/A)250V/50MΩ500V/100MΩ0–600V44 (EL -iluminado)1000V/2000MΩMegôhmetros analógicos35 (N/A)45 (EL -iluminado)01 (brilho -iluminado)250V/500MΩ500V/1000MΩ 0–600V1000V/2000MΩ125V/20MΩ 0–250V02 (brilho -iluminado)250V/50MΩ 0–300VFaixa únicaMY1003 (brilho -iluminado)04 (brilho -iluminado)500V/100MΩ 0–500V500V/1000MΩ 0–500VAnalógico- Descarga automática- Verificação da bateria05 (brilhoiluminado)1000V/2000MΩ 0–500V41 (N/A) 100V/20MΩ 0–150V42 (N/A) 250V/50MΩ 0–250VFaixa única3213A*43 (N/A) 500V/100MΩ 0–300V44 (N/A) 500V/1000MΩ 0–300VAnalógicoVerificação de bateria45 (N/A) 1000V/2000MΩ 0–300V46 (N/A) 125V/20MΩ 0–250VObservações sobre como escolher um Megôhmetro•Marca JIS mudou desde 2008Tipo Gama Funcionalidade AcessóriosDuas opções:Escolha um modelo analógico,se o reconhecimento visual forde suma importância, ou ummodelo digital, se reconhecimentonumérico preciso for de sumaimportância.Disponível uma vasta gama detensão/resistência, de 25 V/5 MΩa 1000 V/2000 MΩ.Alguns modelos disponibilizamdois ou três faixas; para melhoraplicação e comodidade.Modelos com retroiluminaçãopara trabalhar em locais escuros.Disponíveis também modelosmultifuncionais com função demedição de tensão CA.Sondas de teste opcionais epontas de prova estão disponíveispara os vários ambientes e tiposde teste.21
FY12MegôhmetroSeleção simples para substituir produtos descontinuadosTipoProdutos existentesSérie/ModeloCódigo do Sufixo( Retroiluminação)GamaProdutos descontinuados a serem substituídosSérie/ModeloReferências e notasTestadores digitaisde isolamento4 faixasMY4001 (EL -iluminado)125V/200MΩ250V/200MΩ500V/2000MΩ1000V/2000MΩ240651 to 55*1240661 to 65*13213 D31 to D35*2*1 Série 2406D possui faixaúnica ou 2 faixas.*2 Série 3213D possui faixaúnicaTestadores analógicos de isolamento2 & 3 faixasFaixa únicaFaixa única2406EMY103213A31 25V/5MΩ41 (EL - iluminado)50V/10MΩ240631125V/20MΩ32 125V/20MΩ42 (EL- iluminado) 250V/50MΩ-33 125V/20MΩ24062243 (EL - iluminado)250V/50MΩ500V/100MΩ24062634 250V/50MΩ44 (EL - iluminado)500V/100MΩ240623/251000V/2000MΩ35 250V/500MΩ45 (EL- iluminado)500V/1000MΩ2406211000V/2000MΩ01 125V/20MΩ 3213462 250V/50MΩ 2403013 500V/100MΩ 2403024 500V/1000MΩ -5 1000V/2000MΩ 24030541 100V/20MΩ 32132142 250V/50MΩ 32132243 500V/100MΩ 32132344 500V/1000MΩ 32132445 1000V/2000MΩ 321325Modelo digital com 4 faixas de tensão/resistênciaCaracterísticas• MultifuncionalResistência de isolação, tensão CA e medição de resistência do condutorModo teste de isolamento: funções de comparador, memória, auto-holde descarga.Todos os modos de teste: Alarme de Linha viva (exceto medição de tensãoCA), verificação da bateria e desligamento automático.• Display fácil de visualizar, livre de flutuações.• Mecanismo de segurança com ação dupla.MY40Testador Digital de IsolamentoEspecificações GeraisDimensões: 125 (L) x 103 (A) x 53 (P) (mm)Peso: 420 g (somente a unidade principal e as pilhas)Pilhas: Quatro pilhas AA (R6P)Especificações do Desempenho do TesteModelo Gama Faixa ResoluçãoMY40-01125V/200MΩ250V/200MΩ500V/2000MΩ1000V/2000MΩ0,4004,00040,00200,00,4004,00040,00200,04,00040,00400,020004,00040,00400,020000,1kΩ1kΩ10kΩ100kΩ0,1kΩ1kΩ10kΩ100kΩ1kΩ10kΩ100kΩ1MΩ1kΩ10kΩ100kΩ1MΩFaixade MediçãoTolerância0 – 0,199MΩ ± (5% de leitura+6dgt)0,200–10,00MΩ* ± (2% de leitura+6dgt)10,01–200,0MΩ ± 5% de leitura0 –0,499MΩ ± (5% de leitura+6dgt)0,500–20,00MΩ* ± (2% de leitura+6dgt)20,01–200,0MΩ ± 5% de leitura0 –0,999MΩ1,000–500MΩ*501–2000MΩ0 –1,999MΩ2,000–1000MΩ*1001–2000MΩ± (5% de leitura+6dgt)±(2% de leitura+6dgt)± 5% de leitura± (5% de leitura+6dgt)± (2%de leitura+6dgt)± 5% de leituraLimite inf.do ΩmedidoCorrentenominalValorcentral daescala0,125MΩ 1mA 5MΩ0,25MΩ 1mA 5MΩ0,5MΩ 1mA 50MΩ2MΩ 0,5mA 50MΩ•Faixa da primeira medição efetiva; ** O valor mínimo no qual a tensão nominal pode ser mantidaCondições de teste padrãoFaixa de temperatura ambiente/umidade: 23 ±5:/45-75% RHTolerâncias abaixo das condições acima mencionadas:Desvio do valor de escala zero: 6 dígitos máximo.Indicação da marca ∞ no gráfico de barras: Aprox. 4000 MΩ min. (500V/1000 V)Aprox. 400 MΩ min. (125 V/250 V)Tensão de circuito aberto: 130% máx. da tensão nominalMedição de corrente nominal: 1 mA (0 a 20%) quando estiver na faixada primeira medição efetivaCorrente de curto-circuito: 2 mA max.Medição de tensão CA (45-400 Hz)Modelo Faixa Resolução PrecisãoMY40-01 600V 1V± (2% de leitura +6dgt)Medição de Resistência do CondutorModelo Faixa Resolução PrecisãoMY40-01 600V 1V±(2% de leitura +8 dgt)Impedância deentradaApprox. 2 MΩTensão decircuito abertoResistência do somda campainha:
FY12MegôhmetroModelos analógicos com duas e três faixasCaracterísticas• Medição de tensão CA• Descarga automática• Retroiluminação de EL azul celeste• Maior segurança (carregador de bateria coberto)Especificações GeraisSérie 2406EMegôhmetros AnalógicosDimensões (unidade principal): Aprox. 120 (L) x 110 (A) x 60 (P) (mm)Peso: Aprox. 500 g (incluindo pilhas)Pilhas: Seis pilhas AA (R6P)Especificações do Desempenho do TesteModelo Gama Faixa de Medição Efetiva Valor deEscala Central24063125V/50MΩ0,001–5MΩ0,1MΩ50V/10MΩ0,005–10MΩ0,2MΩ240641125V/20MΩ0,01–20MΩ0,5MΩ240632240642125V/20MΩ250V/50MΩ0,01–20MΩ0,01–50MΩ0,5MΩ1MΩ240633125V/20MΩ0,01–20MΩ0,5MΩ250V/50MΩ0,01–50MΩ1MΩ240643500V/100MΩ0,05–100MΩ2MΩ240634250V/50MΩ0,01–50MΩ1MΩ500V/100MΩ0,05–100MΩ2MΩ2406441000V/2000MΩ1–2000MΩ50MΩ240635250V/500MΩ0,1–500MΩ10MΩ500V/1000MΩ0,5–1000MΩ20MΩ2406451000V/2000MΩ1–2000MΩ50MΩRetroiluminação ELSem retroiluminaçãoFaixa de mediçãode tensão CA0–300V0–300V0–600V0–600V0–600VLimite inferiordo Ω medido0,025MΩ0,05MΩ0,125MΩ0,125MΩ0,25MΩ0,125MΩ0,25MΩ0,5MΩ0,25MΩ0,5MΩ1MΩ0,25MΩ0,5MΩ1MΩCorrente nominal1mA1mA1mA1mA1mA1mA1mA1mA1mA1mA1mA**1mA**1mA**1mA*** O valor mínimo no qual a tensão nominal pode ser mantida;** 0,55 mA no caso da faixa da primeira medição efetivaAnalógico: modelos com única faixaCaracterísticas• Medição de tensão CA• Descarga automática• Acessórios variados para diversos testes• Projetado para uso compatível com o MY40Especificações GeraisSérie MY10Megôhmetros AnalógicosDimensões: Aprox. 125 (L) x 103 (A) x 53 (P) (mm)Peso: Aprox. 400 g (somente unidade principal e pilhas)Pilhas: Quatro pilhas AA (R6P)Especificações do Desempenho do TesteModelo Gama Faixa de medição efetivaMY10-01MY10-02MY10-03MY10-04MY10-05125V/20MΩ250V/50MΩ500V/100MΩ500V/1000MΩ1000V/2000MΩ0,01–20MΩ0,01–50MΩ0,05–100MΩ0,5–1000MΩ1–2000MΩValor deescala Central0,5MΩ1MΩ2MΩ20MΩ50MΩFaixa de mediçãode tensão CA0–250V0–300V0–500V0–500V0–500VLimite inferiordo Ω* medido0,125MΩ0,25MΩ0,5MΩ1MΩ2MΩCorrente nominal1–1,2mA1–1,2mA1–1,2mA0,5–0,6mA0,5–0,6mA* O valor mínimo no qual a tensão nominal pode ser mantidaModelos analógicos com faixa únicaCaracterísticas• Medição de tensão CA e verificação de linhas viva, como linhas de força motriz• Chave de operação com um toque Press-e-lock para medição contínua• Acessórios variados para atender diversas exigências de teste• Testadores compactos manuais resistentes a vibrações e choqueSérie 3213ATestadores Analógicos de IsolamentoEspecificações do Desempenho do TesteEspecificações GeraisDimensões: Aprox. 110 (L) x 180 (A) x 60 (P) (mm)Peso: Aprox. 700 g incluindo as pilhas, ou aprox. 1,2 kg incluindo o estojo rígido, o manípulo,as cabos de teste e as pilhasPilhas: Oito pilhas AA (R6P)Modelo Gama Faixa de medição efetiva321341321342321343321344321345100V/20MΩ250V/50MΩ500V/100MΩ500V/1000MΩ1000V/2000MΩ0,02–20MΩ0,05–50MΩ0,1–100MΩ1–1000MΩ2–2000MΩValor deescala Central0,5MΩ1MΩ2MΩ20MΩ50MΩFaixa de mediçãode tensão CA0–150V0–250V0–300V0–300V0–300VLimite inferiordo Ω* medido0,1MΩ0,25MΩ0,5MΩ0,5MΩ1MΩCorrente nominal1mA1mA1mA1mA**1mA*** O valor mínimo no qual a tensão nominal pode ser mantida23
FY12MegôhmetroModelos movido à manivela, dispensa bateriaCaracterísticasprodutonacional• Teste de continuidade: 0 a 500Ω (somente para modelo 240414).• Medidas de tensão CA (escala interna).• Excelente legibilidade – escala de fácil leitura na cor preta com graduaçõese marcas na cor branca.• Caixa em resina de policarbonato – material de alta resistência a choquese ao calor.• Terminal Guard disponível em todos os modelos.• Compacto e leve – 1,3Kg.Especificações GeraisSérie 2404Megohmetro a manivelaOperação através de gerador próprio a manivelaDimensões aprox: 184 x 112 x 105mmPeso: 1,3kgAcompanha estojo de transporte e pontas de prova para mediçãoEspecificações do Desempenho do TesteModelo240414240415240416240422Medição da resistência de isolação (escala superior)GamaEscala efetiva da medição Valor central daFaixa 1 Faixa 2escala500V/1000MΩ 1-500MΩ 500-1000MΩ 20MΩ1000V/2000MΩ 2-1000MΩ 1000-2000MΩ 50MΩ2000V/5000MΩ 5-2000MΩ 2000-5000MΩ 100MΩ250V/500MΩ 0.5-250MΩ 250-500MΩ 12.5MΩ500V/1000MΩ 1-500MΩ 500-1000MΩ 25MΩ1000/2000MΩ 2-1000MΩ 1800-2000MΩ 50MΩMedição deMedição de baixa resistência (escala inferior)tensão CAEscala Escala de continuidade Valor central da escala0-300V0-300V0-300V0 a 500Ω 50ΩNão disponívelNão disponívelNão disponívelNão disponívelNão disponívelTabela de Referência de AcessóriosPonta da provareposiçãoSondaEstojo*1OutrosSérie/ Modelo 3213A 2406E MY10 MY40Quebra de pinos––99011Uso GeralEstendidaCom ponta afiadaB9600GNB9600NXB9600NZB9600GN *2B9600NX *2B9600NZ *2Linha da sondaSonda terra––98007Sondas terra e linha9800198002Ponta de prova p/ medição (term.98050–––terra/linha)––98052Ponta de prova de linha substituívelB9600NV–––Estojo para ponta de prova deB9646CAB9108XAB9108XAsobressalenteEstojo para guardar acessóriosB9600HAcom estojo paraB9075MU(est. macio)B9075MV(est. macio)93015Armazenar unidade93015Armazenar unidadeBolsa de transporteObs.: Inclui um estojoguardar acessórios para guardar acessórios. principal/acessórios principal/acessóriosTampa de proteçãoAlça de ombro––––9301399005ManípuloB9303XE–––Guia para terminais de guarda321803––Observe que a cor da peça plástica de umaponta de sonda nem sempre combina com ada sonda em si, dependendo da combinação.*1 Em relação às dimensões externas dosestojos, vide a especificação de cadaproduto.*2 O acessório 98052 é necessário para usarcom a série MY.Pontas de Prova reposiçãoUnidade: mmOutrosUnidade: mm99011105B9600GNø491 258B9600NX1 3 2360 5B9303XE3218 03ø3B9600NZø381 3 2108No.123DescriçãoObservaçõesHaste de teste Haste de metal c/ paraf. de ø6Porca de fixação resina ABSCobertura de PVC55 1611 16 1000Pontas de provas980011200mm98007Earth probe98050(78)68(176)980021200mm32.51000 1035.410001098052Line probeø26125851000101602010001032.5 1000 1024
FY12Testador de aterramento / de Corrente de fuga / LuxímetroTestador de aterramento capaz de medir através do método de 3 ou 2 pólos323511Testador de aterramentoEY200Testador de aterramento• 3 terminais de medição da resistência de terra• Escala logarítmica precisa e de grande alcance• Ponte do potenciômetro CA, detector sincronizado• Portátil, robusto, e a prova de choqueEspecificações do 323511• Capaz de medir através do método de 3 ou 2 pólos• Fácil de medir com o toque de um único botão e cabo de teste dedicado• Compacto e leve• À prova de poeira e vazamentos (projetado de acordo com IEC60529 IP54)Especificação do EY200Faixa de medição:Resistência da terra:Tensão da terra:Escala:Resistência da terra:Tensão da terra:Precisão:Resistência da terra:Tensão da terra:Frequência de Medição:0 a 10 a 100 a 1,000 Ω0 a 30 Vescala contínua logarítmica de 3 dígitos no seletorescala uniforme no galvanômetro±5% de 2 Ω na faixa de 0 a 2 Ω±2,5% de 20 Ω na faixa de 2 a 20 Ω±2,5% de 200 Ω na faixa de 20 a 200 Ω±5% de 1,000 Ω na faixa de 200 a 1,000 Ω±5% do valor de escala total500 HzDisplay Digital de LCD: Leitura digital de 1999 contagensFaixa de Medição Resistência da terra: 2000Ω LSD:0.01 a 1ΩTensão da terra: 200VPrecisão Resistência da Terra: faixa de 20Ω: ±2% leitura ±0,1Ωfaixa de 200Ω: ±2% leitura ±3dgtfaixa de 2000Ω: ±2% leitura ±3dgtTensão da terra: ±1% leitura ±4dgtFrequência da Medição: Aprox. 820HzCorrente de Medição: Aprox. 3mA (ao alcance de 20 Ω)Vida da bateria: Aprox. 4.5 horas (a medição de 5 segundos, 3300 vezes)Temp. Operacional 0~40°C, 85%Rh ou menose Umidade0~40°C, 85%Rh ou menosDimensões:Aprox. 105×158×70mmPeso:Aprox. 550gSérie 510Luxímetro digitalFaixa de medição: 9,99 (51002)/99,9/999/9,990/99,900/999,000 1xPrecisão: +/-(4% leitura + 1 dgt) (51001),+/- (2% leitura + 1 dgt) (51002)Características: Timer hold, mediçãode Ripple, função de computação daluminosidade média.Especificações da Série 510Elemento Fotoelétrico: Fotodiodo deSiliconeFaixa da medição:0,0 a 99,9/999/9,990/99,900/999,000lXTempo de resposta: 5 seg. (faixa automática)2 seg. (alcance manual)Precisão: ±4% leitura. ±1 dgt. (51001)±2% leitura. ±1 dgt. (51002)Especificações Gerais• Dimensões externas (unidade principal):Aprox. 67 (L) x 177 (A) x 38 (P) (mm)• Peso: Aprox. 260 g• Pilhas: 1x 9 V 6F22(S-006P)25
FY12TermômetroRegistrador portátil de temperaturaTermômetro Simplificado de operação fácilTM20TermocoletoresSérie TX10Termômetros DigitaisEspecificações da Série TX10• Eficaz para implementação de programa HACCP.• Coleta até 5000 dados com horário, etiqueta de nome e nome do inspetor.• Salva até 2 semanas contínuas de registros de dados com intervalo de 1minuto (até 20000 dados, no intervalo de medição de 1 segundo até 24 horas).Informações sobre quando, por quem e o que é medido são salvas juntocom os dados.Especificações TM20Nome do produto(Modelo)Quantidade decanais de mediçãoFaixa de medição(somente a unidadeprincipal)Precisão(somente a unidadeprincipal)Intervalo de mediçãoCapacidade dedadosDimensões externasAcessóriosfornecidosTermocoletor TM20Modelo Termopar(54011)2Termopar Tipo K: - 200ºC a 1372ºCTipo J: -200ºC a 1000ºCTipo E: - 200ºC a 700ºCTipo T: - 200ºC a 400ºCEntrada de tensão100 mV, ± 1 VTermopar-200.0 a 100.1ºC: ± 0,1% de leitura + 0,7ºC)-100,0ºC ou mais: ± (0,1% de leitura + 1,0ºC)Entrada de tensão±(0,1% de leitura + 0,2% do alcance)Modo coletor:0,5 segundos ou mais quando 1 canal é usado.Modo de registro:1 segundo a 24 horas quando 1 canal é usado.5000 de dado quando usado em modo coletor,20000 dados quando usado em modo de registro.Aprox. 151( A) x 56(L) x 33(P ) mm(exceto protrusões)Peso: Aprox. 180 g(incluindo pilhas)Software, duas pilhas secas alcalinas tamanho AA(LR6), carcaça à prova d’água e manual deinstruçõesTX1001:- 1 canal de função única, com funçãodata holdTX1002:- 1 canal multi-funções, com data hold,memória interna, calibração pelo usuário efunção de display relativoTX1003:- 2 canais multi- funções, com data hold,memória interna, calibração pelo usuário efunção de display relativoSondas para TM20/ TX10• Faixa de medição de termoparTipo K: -200 a 1372ºCTipo J: -200 a 1000ºCTipo E: -200 a 700ºCTipo T: -200 a 400ºC• Resolução-200,0 a 199,9ºC: 0,1ºC, 200ºC: 1ºC(TX1001)-200,0 a 199,9ºC: 0,1ºC ou 1ºC (quandoa resolução estiver estabelecida a 1ºC),200ºC: 1ºC (TX1002, 03)• Precisão-200,0 a -100,1ºC: +/-(0,1% de leitura+ 1,0ºC);-100,0 a 199,9ºC: +/-(0,1% de leitura +0,7ºC);200ºC e quando a resolução estiverestabelecida a 1ºC:+/-(0,2% de leitura+ 1ºC)• Especificações Gerais• Dimensões Externas:56 (L) x 151 (A) x 33 (P) mm• Peso: Aprox. 180 g• Alimentação: Duas pilhas AA (LR6)Acessórios Opcionais para TM20Obs.: 90030 está usando polimida para isolar de objetos a serem medidos.Fabricantes de polimida estão avisando para não aplicá-la diretamente para fluidos de alimentos, internos e corporais.Dimensões26
FY12Instrumentros de precisãoResistor PadrãoResistor variável CC de alta precisão, com 6 seletoresEspecificações da Série 2792A279301/279303Especificações 279301Série 2792AResistores padrão• Em cumprimento da norma nacional dealta precisão, precisão de teste (calibrada)de ±5 ppm• Coeficiente de temperatura de resistência• Diversos modelosOito modelos disponíveis com valores deresistência nominal que vão de 0,001 Ωa 10 kΩ• Para equipamento de controle detemperatura de precisão, como banho deóleo, não é necessária calibração, devidoa uma melhoria significativa no coeficientede temperatura de resistência.• Com certificado de testeFaixas de temperatura e umidade nominais:0-50°C / 20-80% RHPotência máxima permitida: 3 WPrecisão de teste (calibrada): ±5 ppmCaracterísticas de potência: ±100 ppm/WResistência de isolamento:Acima de 1000 MΩ a 500 V CCTensão suportada: 1,5 kV para um minutoentre o terminal de medição e a carcaça4 terminaisDimensões externas: Aproximadamente104 x 150 mm (largura do terminal decorrente: aprox. 174 mm)Peso: aprox. 1,2 kgAcessórios: Manual do usuário, um certificadode testeDécadas de resistência279301• Alta precisão e estabilidade• Alta reprodutibilidade• Resolução de 1 mΩ279303• Até 100 MΩ em passo de 100 Ω• Coeficiente de baixa tensão• Construção à prova de choque e vibraçãoFaixa da resistência: 0,100 a 1,111. 210 Ω(a resistência mínima é 0,100 Ω).Composição do seletor: 0,001 x 10 + 0,01Ωx 10 + 0,1 Ω x 11 + 1 Ω x 10 + 10 Ω x 10 +100 Ω x 10Resolução: 0,001 ΩPrecisão: ± (0,01% + 2 mΩ) a temperatura23 ± 2°C, umidade 45 a 75%, e aplicaçãode potência de 0,1 WEspecificações 279303Faixa da resistência: 0 a 111. 1110 MΩ.Composição do seletor: 100 Ω x 10 + 1 kΩ x10 + 10 kΩ x 10 + 100 kΩ x 10 + 1 MΩ x 10+ 10 MΩ x 10.Precisão: Passos de 100Ω, 1 kΩ, 10 kΩ e100 kΩ ... ± (0,05% + 0,05Ω)Passos de 1 MΩ e10 MΩ ... ±0,2%(Temperatura de 23 ± 2°C, umidade abaixode 75%, incluindo resistência residual deaprox. 0,05 Ω).Configuração rápida e fácilEspecificações do 278610/278620Utilizado em testes de laboratório e testes industriaisEspecificações da Série 2791Série 2791278610/278620Décadas de resistênciaModelos 278610 e 278620 de décadas deresistência de seis seletores (dials) quepermitem a configuração rápida e fácil deuma ampla gama de resistências. Essasdécadas de resistência são utilizadas emcombinação com normas de ajuste detensão ou corrente, como resistências decarga fantasma ou como um braço daspontes CA.Resistência Residual: Menos de 23 mΩ.Potência nominal: 0,3W/passo, dentro de3W para todos os instrumentos.Entrada Máxima Permitida: 0,5W/passo,5W para todos os instrumentos.Tensão máxima do circuito: 250 V.Faixa da Temperatura Operacional: 0 a 40°CFaixa da Temperatura de Armazenamento:-10 a 50°CFaixa da umidade: 25 a 85% de umidaderelativa.Resistência de isolamento: Mais de 500 MΩa 500 V CC.Força dielétrica: 1.500 V CA por um minutoReostato (Resistor deslizante)Modelo 2791 é composto por fio deresistência com um revestimento isolanteem volta de uma armação de cerâmicaespecial e uma escova deslizante quemantém contato com o fio. A resistênciaé continuamente variável e pode seraumentada ou diminuída, de acordo coma necessidade.Desvio Permitido: ±20% do valor nominal.Resistência de isolamento: Acima de 5 MΩa 500 V CC entre o terminal e a carcaça.Força dielétrica: 1.000 V CA por um minutoentre o terminal e a carcaça.1Ω a 10MΩ através de botões seletores e chaves0.1mΩ a 110Ω c/ 4 plugs e um mostrador de mediçãoEspecificações 2755Especificações 27692755Ponte Wheatstone PortátilModelo 2755 mede resistências de 1 Ω a10 MΩ por operação de botões e chaves.Baterias e galvanômetro internos.O painel de controle frontal é equipadocom seletores de potência e de circuitode galvanômetro, um botão de braço decoeficiente e quatro botões de braço demedição.Faixa de medição: 1,000 Ω a 10,00 Ω.Seletor de medição: 1Ω 10 + 10 Ω x 10 + 100Ω x 10 + 1,000 Ω x 10 (mín. um passo: 1 Ω).Coeficiente do Seletor (multiplicador): x0,001, x 0,01, x 0,1,x 1, x 10, x 100, x1,000 (M10, M100, M1000 ... teste de loopde Murray & Varley).Precisão: ±0,1% de leitura em 100 Ω afaixa de 100 kΩ, ±0,3% de leitura em 10 Ωa faixa de 1 MΩ, ±0,6% de leitura em 1Ω aalcance 10 MΩ.Coeficiente de Temperatura de Elementosde Resistência:±5 10-5/°C a temperatura ambiente de5 a 35°C, ±2 10-5/°C a temperaturaambiente 20 a 35°C.Galvanômetro: Sensibilidade... 0,9 μA/div., resistência interna ... Aprox. 150 Ω,resistência crítica externa de umedecimento...Aprox. 800 Ω, período... dentro de 1,5segundos.Fonte de alimentação: Três baterias de 1,5V (interno).Faixa de temperatura operacional: 5 a35°C.Faixa de umidade: 85% máx., umidaderelativa.Estojo externo: resina ABS.Acessório incluso: bolsa de transporte.2769Ponte de Kelvin portátilO modelo 2769 é uma ponte dupla Kelvincompacta e portátil, projetada para medirbaixa resistência de 0,1 mΩ a 110 Ω, comquatro plugues de multiplicação e umseletor de medição. Com resistores padrãointernos, fonte de alimentação da ponte egalvanômetro CC eletrônico com sistemade suspensão de faixa esticada de altasensibilidade.Faixa da medição: 0,1 mΩ* a 110 Ω.Seletor da Medição: 1,00 a 11,00 Ω a 1.Multiplicadores: 0,0001*, x 0,001, x 0,01,x 0,1, 1, x 10 (sistema plug-in).Divisão Mín.: 0,005 mΩ a x 0,0001*, 0,05mΩ a x 0,001, 0,5 mΩ a x 0,01, 5 mΩ a x0,1, 50 mΩ a x 1, 0,5 Ω a x 10.Precisão: ± (0,05 Ω multiplicador + 0,01mΩ)Faixa de corrente: 10 A a x 0,0001*(0,01 Ω), 3A a x 0,001 (0,1 Ω), 1A a x 0,01(1 Ω). 0,3A a x 0,1 (10 Ω), 0,1A a x1 (100 Ω), 0,01A a x 10 (1,000 Ω).Galvanômetro: galvanômetro CC eletrônicointerno, sensibilidade de tensão ...aprox. 20 μV/div.mudança de sensibilidade;G0 ... (Resistência de entrada: aprox.11 kΩ).G1 ... aprox. 1/11 de sensibilidade G0G2 ... aprox. 1/110 de sensibilidade G0Faixa de temperatura operacional: 5 a35°C.Faixa de umidade: Menos do que 85%Fonte de alimentação da ponte: Duaspilhas 1.5 V, fonte de alimentação externatambém pode ser utilizada.*Obs.: É necessário utilizar o resistorpadrão (modelo 2771) para mediçõesna faixa de 0,1 a 1,1 mΩ ao multiplicador0,0001.27
FY12Instrumentros de precisão2768 2752Ponte WheatstonePonte de KelvinA Ponte Wheatstone 2768 é utilizada para determinar resistências nas faixas de 100mΩ a110MΩ, com precisão de 0,01 a 0,05%.Possui galvanômetro transistorizado de alta sensibilidade e alimentação da fonte (não énecessária alimentação auxiliar).Especificações da Ponte Wheatstone 2752Faixa Faixa de medição Divisão Mínimax 100mΩ 0,10000 a 1,11110 Ω 10 µΩx 1Ω 1,0000 a 11,1110 Ω 0,1 mΩx 10Ω 10,000 a 111,110 Ω 1 mΩx 100Ω 100,00 a 1111,10 Ω 10 mΩx 1kΩ 1,0000 a 11,1110 kΩ 0,1 Ωx10kΩ 10,000 a 111,110 kΩ 1 Ωx 100kΩ 100,00 a 1111,10 kΩ 10 Ωx 1MΩ 1,0000 a 11,1110 MΩ 100 Ωx 10MΩ 10,000 a 111,110 MΩ 1kΩSeletor de Medição: 0 a 11, 111Ω ajustável em passos de 0,1Ω, (consiste de cinco décadas:1,000Ω x 10 + 100Ω x 10 + 10Ω x 10 + 1Ω x 10 + 0,1Ω x 10).Multiplicador: x 100mΩ, x 1Ω, x 10Ω, x 100Ω, x 1kΩ, x 10kΩ, x 100kΩ, x 1MΩ e x 10MΩ.Precisão: (a 23 ± 2°C, menos que 75%)Faixa x 100mΩ... ± 0,5mΩ, Faixa 1Ω... ± 0,02% da seleção + 0,5mΩ),Faixas x 10Ω, x 100kΩ e x 1MΩ... ± 0,02% da seleção, faixas x 100Ω, x1kΩ e x 10kΩ... ± 0,01% da seleção, Faixa x 10MΩ... ± 0,05% da seleção.Entrada máxima permitida: 0,2W contínuo para relação do seletor, 0,2W contínuo porelemento para seletor de medição.Galvanômetro (interno): Sensibilidade máx... Aprox. 10µV / div. (fornecido com o seletorde sensibilidade), Fonte de alimentação... 1x bateria 9V (JIS 6F22 ouequivalente), tempo de vida da bateria... Aprox. 300 horas.Resistência de isolação: Acima de 1.000MΩ a 250VCC em ambiente com umidademenor que 75% entre o circuito elétrico e a carcaça.Fonte de alimentação da ponte (interna): Faixa de alimentação... 1,5V / 3 / 6 / 15Vselecionável, bateria da fonte... 4x pilhas 1,5V (JIS R20P, ANSI D,Mono 1,5V ou equivalente) e 1x bateria 9V (JIS 6F22, ANSI 6F22ou equivalente).A Ponte de Kelvin 2752 de alta precisão é utilizada para medir resistências abaixo de100Ω, com precisão de ± 0,03 a 0,05%.É utilizada também para medir condutividade elétrica de condutores e calibração deinstrumentos de baixa resistência.Desenvolvido para testar shunts em alta capacidade e medir as resistências dos cabospor comprimento das barras ou fios condutores em combinação com acessórios.Especificações da Ponte de Kelvin 2752Faixa de medição: 0,10000 mΩ a 111,10 Ω com cinco dígitos.Seletor de Medição: (em múltiplo x1): 100mΩ x 10 + 10mΩ x 10 + 1mΩ x 10 + (0,05a 1,05mΩ).Divisão mínima: 0,00001 mΩ a 0,001, 0,0001mΩ a x 0,01, 0,001mΩ a x 0,1, 0,01mΩ a1, 0,1mΩ a x 10 e 1mΩ a x 100.Multiplicador: x 0,001, x 0,01, x 0,1, x 1, x 10 e x 100.Precisão: a resistência de; condutores de corrente e potencial menos que10mΩ/fio ± (0,03% da leitura + 1µΩ) a 23 ± 2,5°C, ± (0,05% da leitura+ 1 µΩ) a 10 até 40°C.Corrente nominal: 30A a x 0,001, 10A a x 0,01, 3A a x 0,1, 0,5A a x1, 0,15A a x 10,0,05A a x 100.Resistência de isolação: Acima de 100MΩ a 500VCC entre o circuito elétrico e a carcaça.Rigidez dielétrica: 500VCA para um minuto entre o circuito elétrico e a carcaça.Acessórios opcionais: 2707 Galvanômetro eletrônico (tampa traseira), 2012 Volt-Amperímetro CC, 2791 resistor deslizante (reostato), 2753 Cabos demedição, 2754 Dispositivo de fixação.Acessórios opcionais para os modelos 2752 e 27692753 Cabos de mediçãoConjunto de cabos usados para conectar o resistor a ser medido.Cabo de corrente: Um par, 2m cada, aprox. 3mΩ.Cabo de tensão: Um par, 2m cada, aprox. 8mΩ.Pinças de fixação: Anexa em cada cabo.Peso: Aprox. 4,1kg.2754 - Dispositivo de fixaçãoUsada para medição de resistência de barra ou fios do condutor, para facilitar a mediçãoda resistência por comprimento.Distância entre os terminais de tensão: 500mmCabos de corrente: Um par, 500mm cada, aprox. 1mΩ.Cabos de tensão: Um par, 500mm cada, aprox. 2,5mΩ.28
FY12MedidoresMedidores portáteis2011 a 2053Instrumentos Portáteis• Sistema de suspensão de faixa esticadaelimina a fricção e produz forteresistência à impacto de choque.• Desempenho estável para utilizaçãoem longo prazo.• Os produtos foram utilizados por muitosanos como padrão da indústria, em diversosclientes, como, usinas elétricas, laboratóriosde pesquisa e escolas, etc.LinhaAmperímteros e Voltímetros CC 2011, 2012Amperímteros e Voltímetros CA 2013, 2014Amperímteros e Voltímetros CA de altafrequência 2016Voltímetros CA de Áudio-frequência 2017Medidores de Frequência 2038Medidores de Fator de potência 2039Wattímetros 2041, 2042Amperímetros e Voltímetros CC emMiniatura 2051Amperímetros e Voltímetros CA em Miniatura2052, 2053Transdutor Classe 0.5 para Aplicações de EnergiaSérie 2370ATransdutor Classe 0.5 para Aplicaçõesde Energia• Disponível para montagem empainel e trilho DIN.LinhaIsolador CC-CC2371ATensão CA, corrente(retificada média) 2372ATensão CA, corrente(retificada RMS) 2373ATensão CA, corrente(retificada verdadeiro RMS) 2374APotência2375APotência reativa 2376AFase2377AFator de potência 2377AFrequência2378ADimensões (mm)2371A, 2372A, 2373A, 2374A, 2378A:127(A) × 40(L) × 130(P)2375A, 2376A, 2377A:127(A) × 55(L) × 130(P)29
Distribuidor autorizado:YOKOGAWA AMÉRICA DO SULDivisão Teste & Mediçãohttp://tmi.yokogawa.comTel: (11) 3513-1324tm@br.yokogawa.comSujeito a alterações sem aviso prévio. Todos os direitos reservados. Copyright © 2012 YOKOGAWA AMÉRICA DO SUL.Ed.: 01 - Impresso no Brasil: Out 2012
