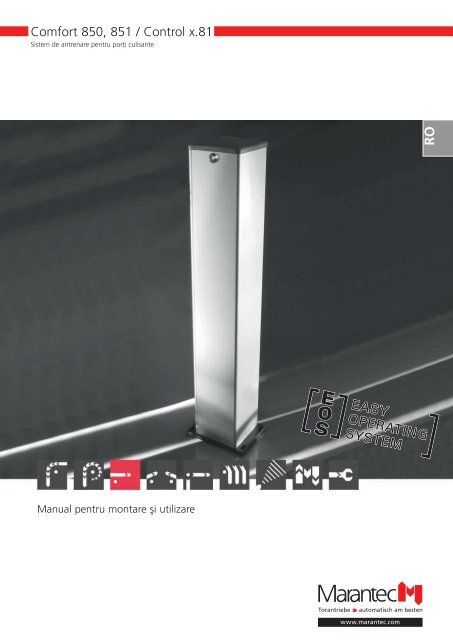

Comfort 850, 851 / Control x.81

Comfort 850, 851 / Control x.81

Sistem de antrenare pentru porţi culisante

Manual pentru montare şi utilizare

RO

1. Explicaţia simbolurilor

Simboluri comandă şi agregat motor Indicaţii

Barieră luminoasă sau siguranţă a

muchiei de închidere (SKS)

Poziţia porţii DESCHIS

Poziţie intermediară

Poziţia porţii ÎNCHIS

Control de referinţă control

Fără funcţie

Emitere de impulsuri

(comandă de la distanţă,

elemente de acţionare externe)

Funcţionare

Siguranţă muchie de închidere

Oprire

Elemente de acţionare externe

Modul antenă

i

Atenţie!

Pericol de accidente

pentru persoane!

Urmează indicaţii de siguranţă care

trebuie respectate în mod obligatoriu

pentru evitarea accidentelor!

Atenţie!

Pericol de daune materiale!

Urmează indicaţii de siguranţă care

trebuie respectate în mod obligatoriu

pentru evitarea daunelor materiale!

Indicaţii / Sfaturi

Control

Informaţii

Placa de timbru pentru cutia de comandă

Tip: _________________________________________________

Nr. art: _______________________________________________

Nr. produs: ___________________________________________

Placa de timbru pentru agregatul motorului

Tip: _________________________________________________

Nr. art: _______________________________________________

Nr. produs: ___________________________________________

2 Manual pentru montare şi utilizare, Comfort 850, 851 RO (#91749)

2. Cuprins

1. Explicaţia simbolurilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Cuprins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. Instrucţiuni generale de siguranţă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

4. Privire de ansamblu asupra produsului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.1 Conţinutul livrării Comfort 850, 851 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.2 Dimensiuni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

4.3 Variante poartă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5. Pregătiri pentru montare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5.1 Date generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5.2 Verificări . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

5.3 Planul porţii şi al fundaţiei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.4 Planul de cablare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6. Montare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.1 Montarea agregatului motorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.2 Montarea cremalierei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.3 Ajustarea înălţimii agregatului motorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

6.4 Montarea magnetului punctului de referinţă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6.5 Montarea siguranţei muchiei de închidere la agregatul motorului (opţional) . . . . . . . . . . . . . . . . . . . . . .22

6.6 Deblocare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

6.7 Conexiuni pentru comandă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

6.8 Stabilirea sensului de rotaţie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.9 Racordul conductorului de reţea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

7. Emiţătorul portabil (Telecomandă) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

7.1 Utilizare şi accesorii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

7.2 Codarea emiţătorului portabil (telecomandă) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

8. Punerea în funcţiune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

8.1 Racordarea modulului antenă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

8.2 Vedere de ansamblu asupra comenzii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

8.3 Vedere de ansamblu a funcţiunilor de indicare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

8.4 Punctul de referinţă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

8.5 Programare rapidă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

8.6 Verificarea funcţionării . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

9. Funcţiuni de antrenare suplimentare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

9.1 Generalităţi la funcţiuni de antrenare suplimentare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

9.2 Schema desfăşurării programării suplimentare (exemplu pentru nivelul 2, meniul 2) . . . . . . . . . . . . . . . .39

9.3 Vedere de ansamblu a funcţiunilor programabile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

9.4 Vedere de ansamblu a funcţiunilor nivelurilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

10. Semnale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

10.1 Semnale de stare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

10.2 Semnale de deranjament . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

10.3 Eliminarea deranjamentelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

11. Anexă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

11.1 Schemă de racordare Comfort 850, 851 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

11.2 Date tehnice Comfort 850, 851 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

11.3 Protecţia muchiilor de închidere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

11.4 Declaraţie de montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

11.5 Declaraţie de conformitate cu Directivele Comunităţii Europene . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Manual pentru montare şi utilizare, Comfort 850, 851 RO (#91749) 3

3. Instrucţiuni generale de siguranţă

Citiţi in mod obligatoriu!

Pentru toţi cei interesaţi

Acest sistem de antrenare va fi montat, legat şi pus în funcţiune

numai de persoane de specialitate calificate şi instruite!

Personal de specialitate calificat şi instruit în sensul acestei descrieri

sunt persoanele care

- cunosc prescripţiile de siguranţă şi de evitare a accidentelor generale

şi speciale,

- cunosc prescripţiile şi normele electrotehnice corespunzătoare,

- sunt instruite în utilizarea şi întreţinerea echipamentului de siguranţă

corespunzător,

- sunt suficient instruite şi supravegheate de specialişti în electrotehnică,

- au capacitatea de a recunoaşte pericolele care pot fi cauzate de

electricitate,

- cunosc instrucţiunile EN 12635 (Prescripţii de instalare şi utilizare).

Garanţie

Pentru o garanţie referitoare la funcţionare şi siguranţă trebuie respectate

indicaţiile din acest manual. În cazul nerespectării indicaţiilor de

atenţionare pot apărea accidente şi deteriorări de bunuri.

Pentru pagube produse prin nerespectarea instrucţiunilor

producătorul nu acordă garanţie.

De la garanţie sunt excluse bateriile, siguranţele şi lămpile cu

incandescenţă.

Pentru a preveni greşeli de montare şi deteriorări la poartă şi la sistemul

de antrenare se va proceda obligatoriu conform instrucţiunilor de

montare cuprinse în acest manual. Produsul va fi pus în funcţiune

numai după însuşirea instrucţiunilor cuprinse în Manualul pentru

montare şi utilizare.

Manualul pentru montare şi utilizare se va preda operatorului instalaţiei

de poartă şi se va păstra de către acesta. Manualul conţine indicaţii

importante de utilizare, verificare şi întreţinere.

Produsul a fost executat conform normelor şi directivelor cuprinse în

Declaraţia de conformitate şi în Declaraţia producătorului. Produsul a

părăsit fabrica într-o stare tehnică ireproşabilă.

Ferestrele, uşile şi porţile acţionate prin sisteme de antrenare vor fi

verificate înainte de prima punere în funcţiune şi cel puţin odată pe

an de către un specialist (cu confirmare în scris).

Utilizare în scopul desemnat

Sistemul de antrenare este destinat exclusiv deschiderii şi închiderii

porţilor culisante.

Cerinţe pentru poartă

Sistemul de antrenare Comfort 850 este destinat pentru:

- porţi culisante mici şi mijlocii până la o masă a porţii de 400 kg.

Sistemul de antrenare Comfort 851 este destinat pentru:

- porţi culisante mici şi mijlocii până la o masă a porţii de 800 kg.

Poarta trebuie:

- să aibă opritori mecanici de capăt în ambele direcţii,

- să aibă o cursă în linie dreaptă; aceasta înseamnă şi să nu aibă în

nici un caz pante.

Pe lângă indicaţiile din acest manual se vor respecta şi

instrucţiunile generale valabile de siguranţă şi prevenirea

accidentelor! Sunt valabile condiţiile noastre de vânzare şi

livrare.

Indicaţii pentru montarea sistemului de antrenare

• Să vă asiguraţi că poarta este într-o bună stare mecanică.

• Să vă asiguraţi că poarta se opreşte în fiecare poziţie.

• Să vă asiguraţi că poarta se mişcă uşor în direcţia DESCHIS şi ÎNCHIS.

• Să vă asiguraţi că poarta se deschide şi se închide corect.

• Toate părţile constructive care nu mai sunt necesare se vor

îndepărta de la poartă (de ex. cabluri, lanţuri, vinclu, etc.).

• Toate dispozitivele care nu mai sunt necesare după montarea

sistemului de antrenare se scot din funcţiune.

• Înainte de pozarea cablurilor se întrerupe obligatoriu alimentarea

cu curent electric a sistemului de antrenare.

Să vă asiguraţi în timpul pozării cablurilor că alimentarea cu curent

electric rămâne întreruptă.

• Se vor respecta instrucţiunile de protecţie locale.

• Conductorii de reţea se vor poza separat faţă de cei de comandă.

Tensiunea de comandă este de 24 V cc.

• Sistemul de antrenare se va monta numai cu poarta închisă.

• Toate generatoarele de impulsuri şi dispozitivele de comandă

(de ex. tastă cod radio) se vor monta în raza de vizibilitate directă

a porţii şi la o distanţă sigură de părţile mobile ale porţii. Se va

respecta o înălţime de montaj de cel puţin 1,5 m.

• Să vă asiguraţi după montare că nici o parte a porţii nu ajunge

până la trotuar sau la stradă.

Indicaţii pentru punerea în funcţiune a sistemului de antrenare

După punerea în funcţiune a instalaţiei, utilizatorul instalaţiei de poartă

sau locţiitorul lui trebuie să fie instruiţi referitor la instrucţiunile de

utilizare:

• Atenţie, copiii să nu aibă acces la comanda porţii.

• Să vă asiguraţi înainte de a acţiona poarta că nu se află persoane

sau obiecte în zona de pericol.

• Verificaţi toate dispozitivele de siguranţă şi avarie.

• Nu atingeţi poarta în deplasare sau părţile în mişcare.

• Evitaţi locurile instalaţiei de poartă cu pericol de strivire sau tăiere.

Se vor respecta prescripţiile EN 13241.

Indicaţii pentru întreţinerea sistemului de antrenare

Pentru asigurarea unei funcţionări fără defecţiuni se vor verifica periodic,

iar dacă este necesar se vor remedia punctele de mai jos. Înainte de

a efectua lucrări la poartă, sistemul de antrenare va fi deconectat de

la tensiune.

• Verificaţi în fiecare lună dacă sistemul de antrenare se opreşte şi

reversează în fiecare poziţie,

atunci când poarta atinge un obstacol. Puneţi în acest scop un

obstacol în calea porţii.

• Verificaţi programarea automatului de decuplare DESCHIS şi

ÎNCHIS.

• Verificaţi toate piesele mobile ale sistemului porţii şi ale sistemului

de antrenare.

• Verificaţi instalaţia de poartă în ceea ce priveşte uzura şi deteriorările.

• Verificaţi manual deplasarea uşoară a porţii.

Indicaţii pentru curăţirea sistemului de antrenare

Pentru curăţire nu se vor folosi în nici un caz: jet de apă direct,

curăţitor de înaltă presiune, acizi şi leşii.


4. Privire de ansamblu asupra produsului

4.1 Conţinutul livrării Comfort 850, 851

Conţinutul livrării standard

4.1 / 1

1

2

1 Agregatul motorului Comfort 850, 851

2 Capacul de protecţie

3 Cheia de deblocare

4 Cheie (2x)

5 Diblu pentru sarcini mari M10

4.1 / 2

3

4

6 7 8

Set suport magnet (punctul de referinţă):

6 Suportul magnetului

7 Magnetul punctului de referinţă

8 Material de fixare

5

Manual pentru montare şi utilizare, Comfort 850, 851 RO (#91749) 5

4.1 / 3

9

!¯

9 Emiţător portabil

10 Clip parasolar

11 Ştiftul de programare

12 Conector de transmisii

13 Buton de acţionare

!Ø

!”

!#

Pe lângă conţinutul livrării standard sunt necesare

următoarele piese accesorii pentru montare:

- Cremalieră

Cremaliere

Agregatul motorului poate fi combinat cu diferite

cremaliere.

Special 432 (M4)

Profil de acoperire din oţel

cu segment de cremalieră din material plastic

4.1 / 4

!£

!^

!5

!\

4. Privire de ansamblu asupra produsului

Special 441 (M4)

Profil de acoperire din aluminiu

cu canal integrat pentru cablu

şi cu segment de cremalieră din material plastic

4.1 / 5

Special 471

segment de cremalieră din material plastic cu nucleu

din oţel.

4.1 / 6

!£

!^

!5

!\

!˜

Conţinutul livrării cremalierei cuprinde:

14 Profil de acoperire

15 Segment de cremalieră din material plastic

16 Material de fixare

17 Dispozitiv de strângere

18 Segment de cremalieră din material plastic cu

nucleu din oţel

Cantitatea pieselor livrate depinde de lungimea porţii.

4.2 Dimensiuni

4.2 / 1

152

14

160

210

152

88

160

1.500*

*disponibil şi în execuţia cu înălţime de 1.250 mm.


4. Privire de ansamblu asupra produsului 5. Pregătiri pentru montare

4.3 Variante poartă

Conţinutul livrării standard este destinat următoarelor

variante de poartă:

Instalaţie de poartă ghidată pe şine

4.3 / 1

Instalaţie de poartă autoportantă

4.3 / 2

= =

1/1

5.1 Date generale

Schiţele din acest manual nu sunt făcute la scară.

Dimensiunile sunt menţionate în milimetri (mm).

În funcţie de direcţia deschiderii, agregatul motorului

poate fi montat pe partea stângă sau pe partea

dreaptă a porţii. În acest manual este descrisă

montarea pe partea dreaptă.

Pentru montare se vor folosi următoarele scule:


5.1 / 1

2

17

ø 4,5 ø 7 6

2

10* ø 10

* Lungimea cozii uneltei min. 160 mm.

5

ø 3,5

5. Pregătiri pentru montare

5.2 Verificări

Atenţie!

Pentru a asigura o montare corectă,

înaintea începerii lucrărilor se vor

efectua obligatoriu următoarele

verificări:

Conţinutul livrării

• Se va verifica dacă livrarea este completă.

• Se va verifica dacă există toate accesoriile necesare

pentru planul dvs. de montare.

Fundaţia

• Verificaţi poziţia prevăzută a sistemului de antrenare:

- Montarea agregatului motorului şi a cremalierei

trebuie să se execute pe partea interioară, cu poartă

închisă.

- Este interzis să se monteze agregatul motorului în

pasajul interior (r).

- La porţile autoportante agregatul motorului trebuie

montat centrat între dispozitivele rolelor purtătoare.

- Fundaţia trebuie să corespundă diblurilor pentru

sarcini mari.

• Verificaţi dacă este prevăzută o fundaţie adecvată.

• Verificaţi pozarea alimentării.

Atenţie la ieşirea cablului de pe poziţia de montare a

agregatului motorului.

Instalaţia de poartă

• Asiguraţi-vă că instalaţia dvs. de poartă dispune de

o racordare corespunzătoare la tensiune şi de un

dispozitiv de decuplare de la reţea. Secţiunea minimă

a cablului de împământare este de 3 x 1,5 mm 2 .

• Asiguraţi-vă că vor fi folosite numai cabluri care sunt

corespunzătoare mediului extern (rezistenţă la frig,

rezistenţă la ultraviolete).

• Verificaţi dacă poarta care trebuie angrenată

îndeplineşte următoarele condiţii:

- Cursa porţii trebuie să fie orizontală; aceasta

înseamnă să nu aibă în nici un caz pante.

- În stare închisă, poarta trebuie să depăşească

deschiderea de trecere din zidărie, pe partea

montării, cu cel puţin 250 mm.

- Poarta trebuie să aibă opritori mecanici de capăt în

ambele direcţii.

- Muchiile de închidere trebuie să fie echipate cu un

profil flexibil pentru închiderea porţii.

- Poarta însăşi trebuie să fie dreaptă (nedeformată şi

verticală), astfel încât distanţa dintre agregatul

motorului şi poartă să nu se schimbe.


5.3 Planul porţii şi al fundaţiei







































5.3 / 1

































q

r

s

Pregătiri pentru montare











5.

A

t

B

X

≈120

X

145 80



















































A Ţeavă goală pentru cablul sistemului de comandă

B Ţeavă goală pentru cablul de alimentare

q Lungimea porţii

r Pasajul interior

s Direcţia de deschidere

t Adâncime în sol fără risc de îngheţ

x Grosimea porţii + distanţa până la construcţie

≥ 250

x

≥ 370

≥ 320 + x


5. Pregătiri pentru montare

5.4 Planul de cablare

5.4 / 1

2 x 0,4 mm 2

1 Sistem de transmitere a semnalelor

2 Detector cu cheie / Detector de cod

3 Lampă de semnalizare

i

Indicaţii:

Cablarea este reprezentată ca exemplu şi poate diferi în funcţie de tipul porţii şi de echipament.

4

2

2 x 0,4 mm 2

1

3

6

3 x 1,5 mm 2

6

4 Siguranţa muchiei de închidere (SKS)

5 Întrerupător general

(dispozitiv de decuplare de la reţea)

6 Barieră de lumină

Informaţii:

Pentru montarea şi cablarea senzorilor de poartă, a elementelor de deservire şi siguranţă,

trebuie luate în considerare manualele şi instrucţiunile corespunzătoare.

5

2 x 0,4 mm 2

3 x 1,5 mm 2

230 V / AC


6. Montare

6.1 / 1

• Îndepărtaţi capacul agregatului motorului.

6.1 / 2

E

C

D

















q

H

Atenţie!

Pentru o montare ireproşabilă trebuie

respectate următoarele puncte:

- Consola agregatului motorului trebuie

îndreptată spre poartă, pentru ca

roata dinţată cilindrică de antrenare să

se prindă de cremalieră în fiecare

poziţie a porţii.

- Diblurile pentru consola de la bază

trebuie să fie la o distanţă de cel puţin

80 mm faţă de marginea fundaţiei.

Atenţie!


ca agregatul motorului la porţile

autoportante să fie montat centric între

dispozitivele rolelor purtătoare.

G

F

≥ 80

65

80

11 188 F

210

I

112

27

X

56

6.1 Montarea agregatului motorului

C Zid

D Poartă

E Suprafaţa de fixare cu şuruburi a cremalierei

F Ţeavă goală pentru cablul de alimentare /

ţeavă pentru sistemul de comandă

G Consola de la bază

H Fundaţie

I Muchia frontală a cremalierei existente

q Gol din zidărie, pentru poartă

• Determinaţi distanţa dintre suprafaţa de fixare cu

şuruburi a cremalierei (E) şi agregatul motorului.

Respectaţi dimensiunea X.

Special 432: X = 60



i

Informaţii:

La determinarea suprafeţei de fixare cu

şuruburi a cremalierei trebuie respectate

datele de la punctul 6.2.2.

• Înaintea montării agregatului motorului verificaţi

dacă ajustarea pe înălţime posibilă prevăzută este

suficientă în situaţia dv. de montare sau dacă

agregatul motorului trebuie căptuşit.

• Potriviţi consola de la bază cu agregatul motorului

paralel cu poarta.

Informaţii:

Ajustarea pe înălţime a agregatului

motorului este descrisă la punctul 6.3.

• Perforaţi găurile pentru dibluri după figura pentru

perforare.


i

Indicaţii:

La utilizarea unei cremaliere existente

este valabilă dimensiunea 27 mm de la

prima fixare cu şuruburi până la muchia

frontală a cremalierei.

6. Montare

6.1 / 3

40

50

ø 10

• Introduceţi diblurile.

Atenţie!

Pericol de electrocutare:

Înaintea lucrărilor de cablare trebuie să

vă asiguraţi că toate cablurile sunt fără

tensiune.

În timpul lucrărilor de cablare trebuie să

vă asiguraţi că toate cablurile rămân

fără tensiune (de ex. prin împiedicarea

recuplării).

• Treceţi conducta sistemului de comandă (J) şi cea de

alimentare (K) prin consola de la bază.

• Potriviţi agregatul motorului.

• Fixaţi cu şuruburi consola de la bază.

J

K

6.2 Montarea cremalierei

6.2.1 Generalităţi

i

Atenţie!


ca următoarele puncte să fie

îndeplinite:

- Agregatul motorului este montat.

- Agregatul motorului este deblocat.

Informaţii:

- În cazul unei cremaliere existente

montarea se face în continuare

conform punctului 6.3.

- Deblocarea agregatului motorului este

descrisă la punctul 6.6.

Cremalierele sunt livrate în două lungimi standard:

2.000 mm şi 4.000 mm.

Cremalierele pot fi scurtate sau asamblate conform

lungimii dorite.

Special 432, Special 441

Cremaliera constă din profilul de acoperire,

segmentele cremalierei şi două dispozitive de fixare.

Special 471

Cremaliera constă din mai multe segmente de

cremalieră.

Lungimea minimă de cremalieră

Lungimea minimă de cremalieră corespunde cursei

de deplasare a porţii între poziţia porţii ÎNCHIS şi

poziţia porţii DESCHIS + 180 mm.

+y +x

Lungimea maximă de cremalieră

Lungimea maximă de cremalieră corespunde lăţimii

porţii.


6. Montare

6.2.2 Determinarea înălţimii de montare

6.2.2 / 1

Atenţie!

Pentru o cursă ireproşabilă a porţii

trebuie ca următoarele puncte să fie

îndeplinite:

- Şuruburile (A) nu trebuie să împiedice

funcţionarea porţii (de ex. să ajungă

pe cursul rolelor (B) ale porţii).

- Este interzis ca roata dinţată cilindrică

de antrenare (C) să atingă poarta.

- Este interzis ca roata dinţată cilindrică

de antrenare (C) să stea în poziţia cea

mai de jos (roata dinţată cilindrică de

antrenare trebuie să poată fi coborâtă

cu 1 – 2 mm, după montarea

cremalierei).

A

D

B

C

• Stabiliţi înălţimea de montare a cremalierei la poartă.

• Poziţionaţi roata dinţată cilindrică de antrenare la

înălţimea potrivită.

i

Informaţii:

Potrivirea înălţimii agregatului motorului

este descrisă la punctul 6.3.

Indicaţii:

Printr-o căptuşire (D) cremaliera poate fi

potrivită la poartă.

6.2.3 Determinarea lungimii cremalierei şi a

poziţiei de montare

Lungimea maximă a cremalierei

La o montare a cremalierei pe toată lungimea porţii nu

trebuie determinată nici o poziţie de montare.

Lungimea şi poziţia de montare a cremalierei corespund

lăţimii porţii.

Lungimea minimă a cremalierei

Lungimea minimă a cremalierei trebuie determinată la

poartă.

6.2.3 / 1

• Mişcaţi poarta în poziţia ÎNCHIS.

• Faceţi un marcaj pe poartă:

90 mm de la mijlocul roţii dinţate cilindrice de

antrenare în direcţia DESCHIS.

6.2.3 / 2

• Mişcaţi poarta în direcţia DESCHIS.

• Faceţi un marcaj pe poartă:

90 mm de la mijlocul roţii dinţate cilindrice de

antrenare în direcţia ÎNCHIS.


90

90

6. Montare

6.2.3 / 3

Atenţie!

Pentru a asigura o funcţionare

ireproşabilă, cremaliera trebuie să

acopere cel puţin zona (E) dintre

marcaje.

E

Reglarea lungimii cremalierei

Atenţie!

Pentru a împiedica deteriorări la

segmentele cremalierei, nu trebuie să se

găsească segmente de cremalieră pe

porţiunea de scurtat în profilul de

acoperire.

• Măsuraţi lungimea de cremalieră necesară direct pe

poartă.

Lungimea standard corespunde lungimii

necesare de cremalieră:

Cremaliera nu trebuie ajustată.

Lungimea standard este mai mare decât lungimea

necesară de cremalieră:

6.2.3 / 4

• Scurtaţi surplusul profilului de acoperire cu un

fierăstrău pentru metale.

Lungimea standard este mai mică decât

lungimea necesară de cremalieră:

6.2.3 / 5

• Puneţi cap la cap numărul necesar de profile de

acoperire.

• Scurtaţi un eventual surplus al ultimului profil de

acoperire cu un fierăstrău pentru metale.


6. Montare

6.2.4 Pregătirea cremalierei

(numai la Special 432 şi 441)

6.2.4 / 1

Atenţie!

Pentru prevenirea rănirilor, tamponul de

arc livrat împreună cu produsul nu

trebuie montat în cremalieră.

• Mişcaţi poarta în direcţia DESCHIS.

• Introduceţi primul dispozitiv de strângere de pe

partea laterală a agregatului motorului în profilul de

acoperire.

• Marcaţi găurile de perforat.

• Scoateţi din nou dispozitivul de strângere din profilul

de acoperire.

• Perforaţi două găuri pentru fixarea cu şuruburi a

dispozitivului de strângere în punctele marcate.

• Fixaţi cu şuruburi dispozitivul de strângere.

6.2.5 Montarea cremalierei

Execuţiile cremalierelor necesită puncte de înşurubare

diferenţiate la poartă:

Special 441

Execuţie din aluminiu

6.2.5 / 1

100 360 360 100

Special 432

Execuţie din oţel

6.2.5 / 2

Atenţie!

Pentru a asigura o cursă fără fricţiune a

porţii, şuruburile cu cap înecat trebuie

strânse, teşite şi netezite.

100 360 360 100


6. Montare

Special 471

Execuţie din material plastic

6.2.5 / 3

i

6.2.5 / 4

240 100 240 100 240

Informaţii:

La cremaliera Special 471 montarea

magnetului punctului de referinţă

trebuie executată înaintea montării

şinelor.

Montarea punctului de referinţă este


• Ţineţi cremaliera de pe partea laterală a agregatului

motorului pe locul marcat pe poartă.

Indicaţii:

La o montare a cremalierei pe toată

lungimea porţii, profilul de acoperire

trebuie să fie ţinut la capătul porţii.

• Dispuneţi cremaliera în aşa fel pe roata dinţată

cilindrică de antrenare, încât cremaliera să fie

angrenată.

• Aliniaţi cremaliera orizontal.

• Strângeţi cremaliera pe partea cealaltă cu ajutorul

unei menghine.

6.2.5 / 5

• Fixaţi cu şurub cremaliera la primul punct de fixare cu

şurub după figura corespunzătoare de perforare.

• Eliberaţi menghina.

6.2.5 / 6

Atenţie!

Pentru a asigura funcţionarea, la

împingerea spre închidere cremaliera

trebuie întotdeauna să fie apăsată pe

roata dinţată cilindrică de antrenare.

• Închideţi poarta împingând-o cu încă 500 mm mai

departe.

• Fixaţi cremaliera cu şuruburi, întotdeauna pe partea

dinăuntru a porţii, conform figurii de perforare

corespunzătoare.


6. Montare

6.2.6 Asamblarea cremalierelor

Special 432, Special 441

6.2.6 / 1

6.2.6 / 2

G

F

G

• Extrageţi segmentele de cremalieră (F) din profilele de

acoperire (G).

• Asamblaţi segmentele de cremalieră (F)

introducându-le, la capete, unul în celălalt.

G

G

• Împingeţi segmentele de cremalieră (F) în faţa

primului dispozitiv de strângere.

• Împingeţi profilele (G) unul în altul.

F


departe.

• Fixaţi întotdeauna cremaliera, cu şuruburi, pe partea

dinăuntru a porţii,conform figurii de perforare


• relungiţi cremaliera cu atâtea profile până când

obţineţi lungimea necesară.

Special 471

6.2.6 / 3

• Asamblaţi segmentele de cremalieră (F)

introducându-le, la capete, unul în celălalt.


departe.

• Fixaţi întotdeauna cremaliera, cu şuruburi, pe partea

dinăuntru a porţii,conform figurii de perforare


• Prelungiţi cremaliera cu atâtea profile, până când

obţineţi lungimea necesară.


6. Montare

6.2.7 Fixarea segmentelor de cremalieră

(numai la Special 432 şi 441)

6.2.7 / 1

F

G

• Apăsaţi segmentele de cremalieră (F) pe primul

dispozitiv de strângere.

• Scurtaţi segmentele de cremalieră (F), până când

dispozitivul de strângere poate fi împins în profilul de

acoperire (G).

6.2.7 / 2

• Introduceţi fix dispozitivul de strângere din faţa

segmentelor de cremalieră în profilul de acoperire.

• Marcaţi găurile de perforat.

• Extrageţi din nou dispozitivul de strângere din

profilurile de acoperire.

• Perforaţi două găuri pentru fixarea cu şuruburi a

dispozitivului de strângere în punctele de perforat

marcate.

• Fixaţi cu şuruburi dispozitivul de strângere.

6.2.8 Ajustarea agregatului motorului

6.2.8 / 1

Atenţie!

Pentru o cursă fără frecare a porţii este

important a se menţine o distanţă de

1 – 2 mm între cremalieră şi roata

dinţată cilindrică de antrenare.

1 – 2

Pentru ajustare este necesară o nouă reglare a înălţimii.

• Coborâţi roata dinţată cilindrică de antrenare

cu 1 – 2 mm.

i

Informaţii:

Potrivirea înălţimii agregatului motorului

este descrisă la punctul 6.3.

Control:

Pentru a verifica dacă cremaliera este

angrenată pe toată lungimea ei cu

roata dinţată cilindrică de antrenare,

poarta trebuie împinsă o dată în poziţia

porţii DESCHIS şi o dată în poziţia porţii

ÎNCHIS.


6. Montare

6.3 Ajustarea înălţimii agregatului

motorului

6.3 / 1

160

A

B

Înălţimea roţii dinţate cilindrice de antrenare (A) poate

fi potrivită pe agregatul motorului într-un domeniu de

160 mm.

• Îndepărtaţi capacul de protecţie (B).

6.3 / 2

C

Pentru a potrivi înălţimea:

• Slăbiţi şuruburile de la unitatea de antrenare a

motorului (C).

• Deplasaţi unitatea de antrenare a motorului pentru a

potrivi roata dinţată cilindrică de antrenare (A) la

înălţimea adecvată.

• Strângeţi fix şuruburile la unitatea de antrenare a

motorului (C).

6.3 / 3

6.3 / 4

A

B

• Puneţi capacul de protecţie (B) pe agregatul

motorului.

A

B

Dacă nu se potriveşte capacul de protecţie dintr-o

bucată pe agregatul motorului:

• Împărţiţi pe bucăţi capacul de protecţie (B) în funcţie

de înălţimea roţii dinţate cilindrice de antrenare (A).

• Introduceţi capacele de protecţie (B) pe agregatul

motorului.


6. Montare

6.4 Montarea magnetului punctului de

referinţă

6.4 / 1

Atenţie!

Pentru a împiedica rănirile, poarta

trebuie să dispună de câte un opritor

mecanic de capăt în ambele direcţii,

altfel poarta ar putea sări din ghidaje.

Atenţie!

Pentru a asigura o funcţionare corectă,

trebuie îndepărtat un magnet eventual

existent (de ex. la o montare ulterioară

cu o cremalieră existentă).

Sistemul de antrenare sesizează electronic calea de

rulare şi poziţiile porţii. Pentru aceasta este nevoie de

un punct de bază (punct de referinţă) la poartă sau la

cremalieră. Ca punct de referinţă se foloseşte un

magnet special de punct de referinţă.

500–1.000

• Deplasaţi poarta în poziţia porţii ÎNCHIS.

• Determinaţi poziţia pentru magnetul punctului de

referinţă.

Indicaţii:

Magnetul punctului de referinţă este

bicolor.

Magnetul punctului de referinţă trebuie

întotdeauna astfel montat încât partea

verde să fie orientată către agregatul

motorului.

6.4 / 2

Atenţie!

Pentru a evita deranjamentele trebuie

obligatoriu respectate următoarele

dimensiuni:

- Distanţa dintre magnetul punctului de

referinţă (A) şi agregatul motorului (B)

trebuie să fie de 2 – 8 mm.

- Distanţa dintre mijlocul magnetului

(A) şi mijlocul roţii dinţate cilindrice de

antrenare (C) trebuie să fie de 70 mm.

C

70

A

2 – 8

B

Montarea magnetului punctului de referinţă depinde

de cremaliera utilizată.


6. Montare

Special 432

Execuţie din oţel

6.4 / 3

B4,2 x 19

B4,2 x 25

Special 441

Execuţie din aluminiu cu canal pentru cabluri

6.4 / 4

B4,2 x 19

B4,2 x 25

D

D

A

A

• Montaţi magnetul punctului de referinţă (A) pe

suportul magnetului (D).

• Montaţi suportul magnetului (D) la poziţia determinată

pe cremalieră.

• Controlaţi distanţa magnetului punctului de

referinţă (A) faţă de agregatul motorului (B).

• Controlaţi distanţa de la mijlocul magnetului punctului

de referinţă (A) la mijlocul roţii dinţate cilindrice de

antrenare (C).

Special 471

Execuţia cremalierei este din material plastic cu

nucleu din oţel

6.4 / 5

B4,2 x 9,5

6.4 / 6 D

B4,2 x 19

B4,2 x 25

A

• Montaţi magnetul punctului de referinţă (A) pe

suportul magnetului (D).

• Montaţi suportul magnetului (D) la poziţia determinată

pe cremalieră.

• Controlaţi poziţia magnetului punctului de referinţă (A).


de referinţă (A) la agregatul motorului (B).


de referinţă (A) la mijlocul roţii dinţate cilindrice de

antrenare (C).


6. Montare

6.5 Montarea siguranţei muchiei de

închidere la agregatul motorului

(opţional)

Dacă prin montarea agregatului motorului rezultă

porţiuni cu pericol de tăiere, acestea trebuie asigurate

printr-o siguranţă a muchiei de închidere.

6.5 / 1

B

A

300

≤ 10

• Perforaţi găurile necesare în agregatul motorului.

• Fixaţi cu şuruburi şina-C (A) la agregatul motorului.

• Introduceţi profilul-SKS (B) al siguranţei muchiei de

închidere pe şina-C (A).

• Introduceţi cablul de legătură al siguranţei muchiei

de închidere în agregatul motorului.

• Racordaţi/Conectaţi cablul de legătură al siguranţei

muchiei de închidere.

i

min. 20

Informaţii:

Racordarea siguranţei muchiei de

închidere la sistemul de comandă este


6.6 Deblocare

Deblocare

6.6 / 1

B

A

• Introduceţi cheia de deblocare (A) pe piuliţa roşie de

deblocare (B).

• Rotiţi cheia de deblocare (A) cu cca. 180° spre

stânga până la opritor.

• Deplasaţi scurt poarta manual în direcţia DESCHIS şi

ÎNCHIS

Transmisia este acum decuplată mecanic de arborele de

antrenare. Poarta poate fi mişcată numai manual.

Circuitul curentului de comandă al dispozitivului de

comandă este întrerupt; comanda electrică nu este în

funcţiune. Apare o semnalizare corespunzătoare.

i

Informaţii:

Explicarea semnalizărilor este descrisă la

punctul 10.


6. Montare

Blocarea

6.6 / 2

B

A

• Introduceţi cheia de deblocare (A) pe piuliţa roşie de

deblocare (B).

• Rotiţi cheia de deblocare (A) cu cca. 180° spre

dreapta până la opritor.

Transmisia este acum cuplată mecanic cu arborele de

antrenare. Poarta poate fi mişcată numai cu motorul.

Întreruperea circuitului curentului de comandă al

dispozitivului de comandă este anulată; comanda

electrică este iar în funcţiune.

6.7 Conexiuni pentru comandă

6.7 / 1

XN81

XV51B

XM70B

XM70A

XV51A

Atenţie!

Pericol de electrocutare:

Se va asigura ca înainte de executarea

cablajului conductorii să nu fie sub

tensiune.

Se va asigura ca în timpul executării

cablajului conductorii să rămână fără

tensiune (de ex. Blocare conectare

curent electric).

Atenţie!

Pentru a evita deteriorări ale

mecanismului de comandă:

- Respectaţi permanent prescripţiile

locale de protecţie.

- Conductorii de reţea trebuie obligatoriu

pozaţi separat faţă de cei de comandă.

- Tensiunea de comandă este de 24 V cc

- O tensiune externă la racordurile

XM70A, XV51A, XM70B, XV51B,

XB99, XP54B, XP54A, XP62B,

XP62A şi XB70 conduce la distrugerea

întregului sistem electronic.

- La clemele B9, 5, 34, 3 şi 8 (XB99)

este permisă numai legarea de

contacte de închidere fără potenţial.

- Utilizarea racordurilor XM70B şi

XV51B nu este permisă!

1

23

7

6 5 4

8

• Deschideţi cutia de comandă.

1 2

L N PE 15 16 17

XN70 XP62A XP62B


P

XH01

XB99

XP54B

XB70

XP54A

6. Montare

Denumire Mod / Funcţie i

XB70 Racord modul antenă 8.1

XB99

XH01

Racord elemente externe de

deservire

Racord ieşire programabilă

16/17 (de ex. lampă de

semnalizare, 24 V cc, 0,5 A,

max. 10 W)

Impuls 15/16

(24 V cc, 0,5 A)

6.7 / 2

6.7 / 3

6.7 / 4

6.7 / 5

6.7 / 6

6.7 / 7

6.7 / 8

XM70A Racord motor 6.8

XM70B Racord fără funcţie -

XN70

Conectare Battery Backup

(daca este prezenta)

XN81 Racord conductor reţea

XP54A

XP54B

XP62A

XP62B

XV51A

Racord siguranţă a muchiei de

închidere, direcţia de deplasare

a porţii ÎNCHIS

Racord siguranţă a muchiei de

închidere, direcţia de deplasare

a porţii DESCHIS

Racord barieră luminoasă,

direcţia de deplasare a porţii

ÎNCHIS

Racord barieră luminoasă,

direcţia de deplasare a porţii

DESCHIS

Racord senzor turaţie / senzor

punct de referinţă

-

6.7 / 6

6.9

6.7 / 9

6.7 / 9

6.7 / 10

6.7 / 10

XV51B Racord fără funcţie -

-

i

Racordul XB99

Livrare din fabricaţie:

B9 şi 5 şuntat

6.7 / 2

M06E039

-XB99

Informaţii:

La montarea elementelor de deservire

externe şi a dispozitivelor de siguranţă

şi semnalizare se vor respecta

instrucţiunile corespunzătoare.

B9 5 34 3 8

Posibilitate de racordare 1:

6.7 / 3

M06E039

-XB99

B9 5 34 3 8

24 Manual pentru montare şi utilizare, Comfort 850, 851 RO (#91749)

-SB5 12 11

-SB8 14 13

6. Montare


6.7 / 4

M06E039

Denumire Mod / Funcţie

3 Racord poziţie intermediară

5 Racord oprire

8 Racord impuls

34 Racord împiedicarea închiderii

B9 Racord +24 V cc

SB3 Contact poziţie intermediară

SB5 Contact oprire

SB8 Contact impuls

SB34

i

-XB99

B9 5 34 3 8

-SB5 12 11

-SB3 4 12 11

-SB3 14 13

-SB8 14 13

Contact împiedicarea închiderii /

sistemul de antrenare se opreşte şi reversează

Informaţii:

Distribuţia racordurilor depinde de

programarea funcţiilor speciale. În

funcţie de programare pot fi racordate

emităţoare de comenzi de impuls sau

de direcţie.

Programarea funcţiilor speciale este

descrisă la punctul 9.4 (nivelul 5).

6.7 / 5

- XB99

Indicaţii:

O sursă de împiedicare a închiderii

(barieră de lumină, ceas întrerupător, ...)

racordată la XB99 este recunoscută în

mod automat de către comandă după

“Conectare reţea”, (comutatorul SB34

trebuie să fie închis).

Bariera luminoasă poate fi dezactivată

ulterior (nivelul 8 / meniul 1).

Atunci când contactele unei surse de

împiedicare a închiderii sunt deschise,

instalaţia de poartă nu mai poate fi

închisă.

Elemente externe suplimentare de

deservire şi dispozitive de siguranţă

şi de semnalizare cu racord de 24 V

trebuie racordate la XB99 şi XH01.


- receptoare radio externe

M07E027

B9 5 34 3 8

- X1 + -

- S1

14 13

1 2

- XH01

15 16 17


6. Montare


XB99 Racord elemente externe de deservire

3 Racord poziţie intermediară

5 Racord oprire

8 Racord impuls

34 Racord împiedicarea închiderii

B9 Racord + 24 V cc

X1 Racord receptor extern

1 Racord contact închizător fără potenţial

2 Racord contact închizător fără potenţial

+ Racord + 24 V cc

- Racord GND

S1 Contact închizător receptor fără potenţial

XH01 Racord ieşire de comandă

15 Racord impuls 24 V

16 Racord GND

17 Racord ieşire programabilă

Racord XN81 / XH01

6.7 / 6

M07E039

M07E038

- XN81

- X0

- F0

L N PE

L

L N PE

N

PE


L Racord fază

- XH01

N Racord conductor neutru

15 16 17

- KH15

PE Racord conductor de protecţie

15 / 16 Racord impuls 24 V cc

16 Racord GND

16 / 17

Racord ieşire programabilă

(24 V cc / 0,5 A)

HH14 Lampă de semnalizare

HH17 Lampă de semnalizare 24 V (max. 10 W)

KH14 Releu de timp din construcţie

KH15 Releu impuls din construcţie

KH17 Releu 24V din construcţie


- HH17

- X

L

N

-

15 16 17

- KH15

- HH17

6. Montare


- Racord lampă de semnalizare cu releu extern

6.7 / 7

M07E038


- Microimpuls iluminare din construcţie

6.7 / 8

M07E038a

- XH01

L

N

- KH17

15 16 17

A2 A1

11 14 12

- HH14

Racord XP54A / XP54B

6.7 / 9

M07E037


P5 Racord GND

46

47

- XP54A -

P5

XP54A

47 P5 47

- XP54B -

P5

XP54B

46 P5 46

8K2 8K2 8K2 8K2

Racord semnal siguranţă a muchiei de

închidere

direcţia de deplasare DESCHIS (XP54B)

Racord semnal siguranţă a muchiei de

închidere

direcţia de deplasare ÎNCHIS (XP 54A)

Atenţie!

La racordarea unei bare de contact

de 8,2 kΩ ca siguranţă a muchiei de

închidere, rezistenţele de 8,2 kΩ

utilizate la racordurile XP54B muchie

de închidere DESCHIS şi XP54A muchie

de închidere ÎNCHIS trebuie îndepărtate.


- AP27

- W1

2 1

6. Montare

Racord XP62A / XP62B

6.7 / 10

M07E036


P6 Racord GND

26

27

2

- W1

- W2

- XP62A P6 27

- W2

2 1

TX RX

1

- AP27

- AP26

- W1

2 1

- W1

2 1

- XP62A P6 27

- W2

2 1

TX RX

- XP62B P6 26

- W2

2 1

TX RX

Racord semnal barieră de lumină

direcţia de deplasare DESCHIS (XP62B)

Racord semnal barieră de lumină direcţia

de deplasare ÎNCHIS (XP62A)

RX Receptorul barierei de lumină cu două fire

TX Emiţătorul barierei de lumină cu două fire

- AP26

- W1

2 1

- XP62B P6 26

- W2

2 1

TX RX

Indicaţii:

O barieră luminoasă cu două fire

racordată la XP62B / XP62A este

recunoscută în mod automat de către

comandă după “Conectare reţea”.

Bariera luminoasă poate fi dezactivată

ulterior (nivelul 8 / meniul 1).

Atunci când contactele unei surse de

împiedicare a închiderii sunt deschise,

instalaţia de poartă nu mai poate fi

închisă.


6. Montare

6.8 Stabilirea sensului de rotaţie

Montarea agregatului motorului în interior dreapta

(Stare de livrare)

Montarea agregatului motorului în interior stânga

La montarea în interior stânga trebuie inversat sensul

de rotaţie al motorului.

6.8 / 1

Clemă Repartizare

XM70A

A1 Conductor alb

A2 Conductor maro

L N PE 15 16 17

• Scoateţi din conectorul priză, fişa motorului

(XM70A).

6.8 / 2

A1

A2

• Schimbaţi între ele (inversaţi) poziţiile celor doi

conductori din fişa motorului (A).

6.8 / 3

Clemă Repartizare

XM70A

A1 Conductor maro

A2 Conductor alb

A

L N PE 15 16 17

A

• Introduceţi fişa motorului (A) în conectorul priză

(XM70A).


6. Montare

6.9 Racordul conductorului de reţea

Atenţie!

Pentru a se realiza norma de protecţie a

comenzii, conductorul trebuie trecut

prin presetupa de înşurubare potrivită.

• Introduceţi conductorul prin presetupa cu piuliţă în

cutia de comandă.

6.9 / 1

Atenţie!

- În timpul lucrărilor de cablare

conductorii de alimentare trebuie să

nu fie sub tensiune. Se va asigura ca

alimentarea cu curent în timpul

lucrărilor de cablare să rămână

întreruptă.

- La racordul fix al cablului de reţea se

va utiliza un dispozitiv corespunzător

multipolar de separare de reţea.

L N PE 15 16 17

• Asiguraţi-vă că poarta este în poziţia ÎNCHIS.

• Racordaţi conductorii de alimentare cu tensiune la

circuitul dispozitivului de comandă.

• Racordaţi cutia de comandă la alimentarea cu tensiune.

Indicaţii:

Pentru circa 3 secunde se vor aprinde

toate lămpile de control. În final se va

aprinde LED-ul 8. Şi alte LED-uri pot să

fie aprinse.

7. Emiţătorul portabil (Telecomandă)

7.1 Utilizare şi accesorii

Privire de ansamblu

7.1 / 1

Atenţie!

Emiţătoarele portabile nu se lasă la

îndemâna copiilor!

Emiţătorul portabil poate fi acţionat

numai dacă în zona de deplasare a

porţii nu se află persoane sau obiecte.

B

D

C

A Tasta mare de acţionare

B Tasta mică de acţionare

C Baterie - Lumini de control emiţător

D Fişă de transmisii

A

D

Cu tasta a doua de utilizare se poate acţiona un alt

sistem de antrenare.

i

Informaţii:

Programarea emiţătorului portabil

(telecomandă) pentru sistemul de

antrenare este descrisă în punctul 8.5.3.



Schimbarea bateriilor

7.1 / 2

1

E Emiţător portabil-partea spate

F Baterie 3V CR 2032

• Se deschide partea din spate a emiţătorului

portabil (E), de ex. cu o monedă.

• Se schimbă bateria (F) cu respectarea polarităţii.

Accesorii

7.1 / 3

F

E

Clip parasolar; se foloseşte pentru fixarea emiţătorului

portabil (telecomandă) de parasolarul din maşină.

7.2 Codarea emiţătorului portabil

(telecomandă)

7.2.1 Transmiterea codării

Această funcţie serveşte la transmiterea înregistrării

codării de pe un emiţător (telecomandă) deja codat

(Master) la un alt emiţător.

7.2.1 / 1

Atenţie!

Emiţătorul poate fi utilizat numai dacă

în zona de deplasare a porţii nu se află

persoane sau obiecte.

• Cele două emiţătoare se leagă prin conectorul de

transmisie existent.

Indicaţii:

Fişele pentru legătură sunt identice pe

ambele emiţătoare.



7.2.1 / 2

• Acţionaţi emiţătorul Master şi ţineţi tasta apăsată.

LED-ul din emiţător luminează.

7.2.1 / 3

• Se apasă tasta dorită a emiţătorului care trebuie

codat în timp ce tasta emiţătorului Master se

menţine apăsată.

LED-ul clipeşte.

După 1 - 2 secunde LED-ul emiţătorului nou codat va

lumina constant.

Procesul de codare s-a terminat.

Emiţătorul a preluat codarea de la emiţătorul Master.

• Îndepărtaţi conectorul de transmisie.

Indicaţii:

La emiţătoare cu mai multe canale

procesul de codare trebuie executat

separat pentru fiecare tastă.

7.2.2 Schimbarea codării

Această funcţie serveşte la schimbarea codării

comenzilor de la distanţă existente, în cazul pierderii

emiţătorului (telecomandă).

7.2.2 / 1

• Introduceţi conectorul de transmisie în emiţător.

• Se scurtcircuitează la conectorul de transmisie unul

dintre ştifturile exterioare cu ştiftul din mijloc (de ex.

cu ajutorul unei şurubelniţe).

• Se acţionează tasta dorită a emiţătorului. Prin codare

aleatorie integrată se determină o nouă codare.

LED-ul clipeşte repede.

Când LED-ul va lumina constant, emiţătorul a învăţat o

nouă codare.

Tasta se poate elibera, iar conectorul de transmisie se

îndepărtează.

Indicaţii:

După noua codare a emiţătorului

sistemul de antrenare trebuie şi el

reprogramat pe noua codare.

La emiţătoare cu mai multe canale

procesul de codare trebuie executat

separat pentru fiecare tastă.


8. Punerea în funcţiune

8.1 Racordarea modulului antenă

8.1 / 1

L N PE 15 16 17

B

A

• Introduceţi modulul antenă (A) în orificiul (B) al

comenzii.

8.2 Vedere de ansamblu asupra

comenzii

8.2 / 1

A B D

1

23

7

6 5 4

8

1 2

Elemente de deservire

P

C

Denumire Mod / Funcţie i

A Indicaţie carusel 8.3

B

C

D

Buton DESCHIS (+)

(de ex. deplasarea porţii în

poziţia DESCHIS sau creşterea

parametrului în modul

Programare)

Buton ÎNCHIS (-)

(de ex. deplasarea porţii în

poziţia ÎNCHIS sau diminuarea

parametrului în modul

Programare)

Buton STOP (P)

(de ex. trecerea în modul

Programare sau stocarea

parametrului)


-

-

-


8.3 Vedere de ansamblu a funcţiunilor

de indicare

Indicaţiile LED-urilor în modul Funcţionare

Legendă:

LED-ul stins

LED-ul luminează

LED-ul clipeşte rar

LED-ul clipeşte ritmic

LED-ul clipeşte repede

Programare din fabrică

Bariera luminoasă sau SKS întreruptă

Poarta circulă în direcţia DESCHIS

Poarta este în poziţia DESCHIS

Poarta este în poziţie intermediară

Poarta circulă în direcţia ÎNCHIS

Poarta este în poziţia ÎNCHIS

Punctul de referinţă este cuplat

Acţionare permanentă a unui element de

deservire extern

Telecomanda este acţionată

Gata de funcţionare

Nu e posibil –

8.4 Punctul de referinţă

În modul Funcţionare la traversarea punctului

de referinţă LED-ul 5 luminează scurt.

Indicaţii:

La programarea din fabrică şi după o

resetare, comanda porţii se află în

poziţia ÎNCHIS. Pentru a asigura o

programare fără deranjamente trebuie

ca poarta şi sistemul de antrenare să se

afle în poziţia ÎNCHIS înainte de resetare.



8.5 Programare rapidă

8.5.1 Generalităţi de programare rapidă

Indicaţii:

Pentru o punere în funcţiune corectă a

sistemului de antrenare, trebuie să se

execute o programare rapidă.

Probă de funcţionare

(necesară numai după resetare)

Înainte de programarea rapidă, sistemul de antrenare

se va deplasa în poziţiile programate din fabrică

DESCHIS şi ÎNCHIS, poarta fiind cuplată. Acest lucru se

realizează prin apăsarea tastelor (+) şi (-).

• Executaţi proba de funcţionare.

Premise

Înainte de programarea rapidă trebuie îndeplinite

următoarele condiţii:

- Poarta se găseşte în poziţia ÎNCHIS.

- Sistemul de antrenare este blocat.

Programare rapidă

În programarea rapidă se programează funcţiunile de

bază ale sistemului de antrenare.

- Poziţia porţii DESCHIS

- Poziţia porţii ÎNCHIS

- Radiocomandă

Acest proces de programare rapidă este continuu şi

trebuie executat în mod obligatoriu.

După o programare rapidă şi o cursă de probă pentru

automatul de decuplare în poziţia porţii DESCHIS şi

ÎNCHIS, sistemul de antrenare este pregătit pentru

exploatare.

Indicaţii:

În timpul programării poziţiilor porţii

DESCHIS şi ÎNCHIS, trebuie să se

traverseze punctul de referinţă.

Atenţie!

Pentru a se asigura o deservire

ireproşabilă a deblocării, poziţiile

DESCHIS şi ÎNCHIS ale porţii trebuie

astfel programate, încât profilele de

închidere să nu fie turtite prea tare.

8.5.2 Tastele de programare

Programarea se realizează cu tastele Plus (+),

Minus (-) şi (P).

Dacă în modul Programare, într-un interval de

120 secunde nu este acţionată nici o tastă,

comanda trece înapoi în modul Funcţionare.

Apare un semnal corespunzător.

i

Informaţii:

Explicarea semnalelor este descrisă la

punctul 10.

• Realizaţi programarea rapidă pe baza planului de

mai jos.



8.5.3 Desfăşurarea programării rapide

Modul

Funcţionare

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

1x >2s


8.6 Verificarea funcţionării

8.6.1 Cursa de probă pentru forţa de antrenare

Sistemul de antrenare “învaţă” forţa de antrenare

maxim necesară în timpul primelor două curse, după

programarea poziţiilor porţii.

• Acţionaţi sistemul de antrenare (cu poarta cuplată)

fără întrerupere, o dată din poziţia porţii ÎNCHIS în

poziţia porţii DESCHIS şi înapoi.

Sistemul de antrenare determină în timpul acestei

curse de “învăţare” forţa maximă de întindere şi

compresiune şi rezerva de forţă care este necesară

pentru a mişca poarta.

Verificare:

1.

2.

3.

4.

5.

Control:

După programarea rapidă şi după

schimbări în modul de programare

trebuie executate următoarele curse

de probă şi verificări.

După apăsarea tastei (+):

Poarta trebuie să se deschidă şi să se

deplaseze în poziţia memorată a porţii

DESCHIS.

După apăsarea tastei (-):

Poarta trebuie să se închidă şi să se

deplaseze în poziţia memorată a porţii

ÎNCHIS.

După apăsarea tastei emiţătorului

portabil (telecomandă): Sistemul de

antrenare trebuie să deplaseze poarta în

direcţia DESCHIS, respectiv ÎNCHIS.

După apăsarea tastei emiţătorului portabil

(telecomandă) în timp ce sistemul de

antrenare acţionează: Sistemul de

antrenare trebuie să se oprească.

La următoarea apăsare sistemul de

antrenare acţionează în direcţie inversă.

8.6.2 Controlul automatului de decuplare

Atenţie!

Automatul de decuplare DESCHIS şi

ÎNCHIS trebuie programat corect pentru

a evita accidente şi daune materiale.

• Puneţi un obstacol pe traiectoria de deplasare a porţii

în direcţia DESCHIS şi în direcţia ÎNCHIS.

• Deplasaţi poarta de fiecare dată spre obstacol.

Sistemul de antrenare trebuie să se oprească la

întâlnirea cu obstacolul şi să reverseze.

Legendă:

LED-ul stins






Indicaţii:

Programarea parametrilor rămâne

memorată la întreruperea curentului.

Numai prin resetare forţele de antrenare

DESCHIS şi ÎNCHIS revin la programarea

din fabrică.



9. Funcţiuni de antrenare suplimentare

9.1 Generalităţi la funcţiuni de antrenare

suplimentare

În funcţiunile de antrenare suplimentare se programează

şi alte funcţiuni ale sistemului de antrenare.

Atenţie!

În funcţiunile de antrenare suplimentare

pot fi schimbate programări importante

efectuate în fabrică.

Fiecare parametru trebuie să fie

programat corect pentru a împiedica

apariţia de accidente şi daune materiale.

Programarea este subdivizată în trei domenii:

1. Domeniul: Niveluri

Funcţiunile de programat sunt cuprinse în grupe de

funcţiuni, pe 8 niveluri.

Fiecare nivel poate cuprinde până la 8 funcţiuni

(meniuri).

Cu tastele (+) şi (-) rezultă o selectare circulară în

interiorul nivelurilor.

Nivelurile neocupate sunt indicate, nu pot fi însă

deschise.

Cu Exit-Nivel se poate trece din modul Programare

în modul Funcţionare.

2. Domeniu: Meniuri

Fiecare meniu conţine o funcţiune.

Cu tastele (+) şi (-) rezultă o selectare circulară în

interiorul meniurilor ocupate.

Meniurile neocupate vor fi sărite şi nu vor fi indicate.

Cu Exit-Meniu se poate trece înapoi la nivelul de ieşire.

3. Domeniu: Parametri

Fiecare funcţiune se poate programa în maximum

16 trepte.

Cu tastele (+) şi (-) rezultă o selectare în interiorul

parametrilor programabili.

Parametrii neprogramabili vor fi săriţi şi nu vor fi

indicaţi.

Trecerea mai departe prin apăsarea tastelor (+) şi (-)

nu e posibilă.

Prin apăsarea tastei (P) se memorează parametri

programaţi.

Încheierea programării

Programarea poate fi încheiată în două moduri:

1. Cu Exit-Nivel prin apăsarea tastei (P), comanda trece

în modul Funcţionare.

2. În fiecare moment şi din orice domeniu, atunci când

tasta (P) este apăsată mai mult de 5 secunde,

comanda trece în modul Funcţionare.

Un parametru eventual schimbat va fi memorat.

La încheierea programării se aprind toate LED-urile

odată şi se sting unul după altul în ordinea de la 8 la 1.

Dacă în modul Programare, într-un interval de

120 secunde nu este acţionată nici o tastă,

comanda trece înapoi în modul Funcţionare.

Apare un semnal corespunzător.

i

Legendă:

LED-ul stins






Informaţii:

- Nivelurile şi meniurile disponibile sunt

descrise în Vederea de ansamblu a

funcţiunilor programabile (punctul 9.3).

- Explicarea semnalelor este descrisă la

punctul 10.




9.2 Schema desfăşurării programării suplimentare

(exemplu pentru nivelul 2, meniul 2)

Modul

Funcţionare

> 10 sec.

Nivelul

+

-

Nivelul 3

Meniul

-

-

Nivelul 4 Meniul 3

+

+

-

Nivelul 2

+

-

Nivelul 1

+

+

-

-

Exit-Nivelul

+

+

-

-

Nivelul 8

+

-

+

-

+

-

+

-

+

-

+

-

+

+

-

Meniul 2

+

-

Meniul 1

+

+

-

+

-

+

-

+

-

+

Exit-Meniul -

(Nivelul 2)

-

+

-

Meniul 8

+

-

+

-

Parametri

+

+

-Valoare

ridicată

-

+

-

Parametri

+

+

-

- Valoare

redusă

-

+

-

+

-

+

> 5 sec.

> 5 sec.

> 5 sec.

Încheierea

programării



9.3 Vedere de ansamblu a funcţiunilor programabile

Nivelul 1 - Funcţiuni de bază

Nivel Meniu Programare din fabrică

Nivelul 2 - Programări pentru antrenare

Nivelul 3 - Închidere automată

Meniul 3: Poziţie intermediară DESCHIS –

Meniul 4: Poziţie intermediară ÎNCHIS –

Meniul 7: Ieşire releu A7

Meniul 8: Resetare Nici o resetare

Meniul 1: Forţa de antrenare necesară DESCHIS Treapta 5

Meniul 2: Forţa de antrenare necesară ÎNCHIS Treapta 5

Meniul 3: Automat de decuplare DESCHIS Treapta 8

Meniul 4: Automat de decuplare ÎNCHIS Treapta 8

Meniul 1: Închidere automată Dezactivat

Meniul 3: Timp de poartă deschisă 15 secunde

Meniul 4: Timp de preatenţionare 5 secunde

Meniul 5: Avertisment timp de demarare 0 secunde

Meniul 7: Lampă de semnalizare A7

Nivelul 4 - Programare prin radio Meniul 2: Poziţie intermediară –

Nivelul 5 - Funcţiune specială

Nivelul 6 – Viteză variabilă

Meniul 1: Intrare impuls programabil A1

Meniul 4: Timp de iluminare 180 secunde

Meniul 1: Viteză DESCHIS Treapta 16

Meniul 2: Viteză de cursă lină DESCHIS Treapta 8

Meniul 3: Poziţie de cursă lină DESCHIS –

Meniul 4: Viteză ÎNCHIS Treapta 16

Meniul 5: Viteză deplasare normală redusă ÎNCHIS Treapta 16

Meniul 6: Viteză de cursă lină ÎNCHIS Treapta 8

Meniul 7: Poziţie deplasare normală redusă ÎNCHIS –

Meniul 8: Poziţie de cursă lină ÎNCHIS –



Nivelul 8 - Reglări ale sistemului

Nivel Meniu Programare din fabrică

Meniul 1: Barieră de lumină

Meniul 2: Siguranţa muchiei de închidere

Funcţionare fără barieră

de lumină

Poarta reversează scurt

(DESCHIS/ÎNCHIS)

Meniul 4: Moduri de funcţionare Autooprire (DESCHIS/ÎNCHIS)

Meniul 5: Funcţionarea emiţătoarelor de comenzi

de direcţie

Meniul 6: Funcţionarea emiţătoarelor de comenzi

de impuls

Legendă:

LED-ul stins






Inactiv

Funcţia de oprire activă




9.4 Vedere de ansamblu a funcţiunilor nivelurilor

Nivelul 1 - Funcţiuni de bază

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 3: Poziţie intermediară DESCHIS

Meniul 4: Poziţie intermediară ÎNCHIS

Meniul 7: Ieşire releu – Clema 16/17

Se programează cu tasta (+ / DESCHIS) şi (- / ÎNCHIS)

“Poziţie intermediară DESCHIS” – Funcţia de închidere posibilă prin închiderea automată a porţii.


A7 B7 C7 D7 E7 F7 G7 H7 – – – – – – – –

Meniul 8: Resetare

i

Nu Da – – – – – – – – – – – – – –

Atenţie!

După o resetare toţi parametrii vor reveni la programarea din fabrică.

Pentru a asigura o funcţionare ireproşabilă a comenzii:

- trebuie programate din nou toate funcţiunile dorite,

- telecomanda trebuie “învăţată”,

- sistemul de antrenare trebuie să circule o dată în poziţiile porţii DESCHIS şi ÎNCHIS.

Indicaţii:

- Poate fi folosită numai ultima poziţie intermediară programată.

- La o închidere automată activată (nivelul 3 / meniul 1) releul ieşire (nivelul 1 / meniul 7)

nu este programabil.

Informaţii:

- După schimbări în meniurile 3 şi 4 ale nivelului 1 trebuie efectuată o nouă verificare a funcţionării

(punctul 8.6).

- Funcţia lămpii de semnalizare (A7) se reglează la nivelul 3, meniul 7.

- Funcţia iluminării (H7) se reglează la nivelul 5, meniul 4.

Meniul 7: Ieşire releu

A7 Lampă de semnalizare

B7 Poziţia porţii DESCHIS

C7 Poziţia porţii ÎNCHIS

D7 Poziţie intermediară DESCHIS

E7 Poziţie intermediară ÎNCHIS

F7 Motorul porneşte (microimpuls – 1 secundă)

G7 Perturbaţie

H7 Iluminarea



Nivelul 2 - Programări pentru antrenare

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 1: Forţa de antrenare necesară DESCHIS (sensibilitate în trepte*)

ÎNCHIS 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 2: Forţa de antrenare necesară ÎNCHIS (sensibilitate în trepte*)

ÎNCHIS 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 3: Automatul de decuplare DESCHIS (sensibilitate în trepte**)

ÎNCHIS 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 4: Automatul de decuplare ÎNCHIS (sensibilitate în trepte**)

ÎNCHIS 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

* cu cât treapta este mai ridicată, cu atât mai mare este forţa de antrenare.

** cu cât treapta este mai joasă, cu atât mai sensibil este automatul de decuplare.

Atenţie!

Pentru a exclude un pericol de rănire, automatul de decuplare (meniul 3 şi 4) are voie să fie programat

numai când este pe ÎNCHIS, atunci când este ataşată (prevăzută) o barieră de lumină de trecere sau o

siguranţă a muchiei de închidere.

Legendă:

LED-ul stins









Nivelul 3 - Închidere automată

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 1: Închidere automată

A1 B1 C1 D1 E1 F1 G1 H1 – – – – – – – –

Meniul 3: Timp de poartă deschisă (în secunde)

2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255

Meniul 4: Timp de preatenţionare (în secunde)

1 2 5 10 15 20 25 30 35 40 45 50 55 60 65 70

Meniul 5: Avertisment timp de demarare (în secunde)

0 1 2 3 4 5 6 7 – – – – – – – –

Meniul 7: Lampă de semnalizare

A7 B7 C7 D7 E7 F7 – – – – – – – – – –

Indicaţii:

- Închiderea automată poate fi programată numai dacă este conectată o barieră de lumină.

- Funcţiunile din meniul 1 pot fi modificate cu valorile de timp din meniurile 3 şi 4.

Legendă:

LED-ul stins









Meniul 1: Închidere automată

Treaptă

Timp de poartă

deschisă

(secunde)

Timp de

preatenţionare

(secunde)

Închidere

automată

alte funcţii

A1 - - dezactivat -

B1 15 5 activat

C1 30 5 activat

D1 60 8 activat

E1 15 5 activat

F1 30 5 activat

G1 60 8 activat

H1 infinit 3 activat

Prelungirea timpului pentru poziţia porţii DESCHIS doar prin

emitere de impulsuri (buton, emiţător portabil/telecomandă)

Întreruperea timpului de poartă deschisă după parcurgerea

barierei de lumină

Închidere după parcurgerea barierei de lumină /

piedica închiderii

Indicaţii:

În lipsa racordării barierei de lumină sau a piedicii de închidere este reglabil numai parametrul A1.

Meniul 7: Lampă de semnalizare

Treaptă Mişcarea porţii / avertizare Repausul porţii

A7 clipesc Oprire (economisire de energie)

B7 luminează Oprire (economisire de energie)

C7 clipesc clipesc

D7 luminează luminează

E7 clipesc luminează

F7 luminează clipesc

i

Informaţii:

Racordul lămpii de semnalizare este reglabil la nivelul 1, meniul 7.



Nivelul 4 - Programare prin radio

Meniul 2: Poziţie intermediară

Nivelul 5 - Funcţiune specială

LED-ul 7 clipeşte rar -> se acţionează tasta emiţătorului portabil (telecomandă) -> LED-ul 7 clipeşte repede

Meniul 1: Intrare impuls programabilă

A1 Posibilitate de racordare 1

Clema B9/3: poziţie intermediară

Clema B9/8: impuls (DESCHIS/OPRIRE/ÎNCHIS)

B1 Posibilitate de racordare 2

Clema B9/3: comandă de direcţie ÎNCHIS

Clema B9/8: comandă de direcţie DESCHIS

i

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 1: Intrare impuls programabil – XB99

A1 B1 – – – – – – – – – – – – – –

Meniul 4: Timp de iluminare (în secunde) – clemă 16/17

2 5 10 15 20 25 30 35 40 50 80 100 120 150 180 255

Informaţii:

Programarea funcţiilor speciale depinde de racordul XB99.

Racordul XB99 este descris la punctul 6.7.

Timpul de iluminare setat este activ doar dacă ieşirea releului (nivelul 1 / meniul 7) este programată pe

iluminare (H7).



Nivelul 6 - Viteză variabilă

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 1: Viteză DESCHIS (în trepte)

– – – – – – 7 8 9 10 11 12 13 14 15 16

Meniul 2: Viteză de cursă lină DESCHIS (în trepte)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 3: Poziţie de cursă lină DESCHIS

Meniul 4: Viteză ÎNCHIS (în trepte)


– – – – – – 7 8 9 10 11 12 13 14 15 16

Meniul 5: Viteză deplasare normală redusă ÎNCHIS (în trepte)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 6: Viteză de cursă lină ÎNCHIS (în trepte)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 7: Poziţie deplasare normală redusă ÎNCHIS

Meniul 8: Poziţie de cursă lină ÎNCHIS

i



Informaţii:

După schimbări în meniurile 1, 2, 3, 4, 6 şi 8 ale nivelului 6 trebuie efectuată o nouă verificare a

funcţionării (punctul 8.6).



Nivelul 8 - Programare sistem

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Meniul 1: Bariera de lumină

A1 B1 C1 D1 E1 F1 G1 H1 I1 J1 K1 – – – – –


A2 B2 C2 D2 – – – – – – – – – – – –

Meniul 4: Moduri de funcţionare

A4 B4 C4 D4 – – – – – – – – – – – –

Meniul 5: Funcţionarea emiţătoarelor de comenzi de direcţie

A5 B5 – – – – – – – – – – – – – –

Meniul 6: Funcţionarea emiţătoarelor de comenzi de impuls

A6 B6 – – – – – – – – – – – – – –

Atenţie!

O barieră luminoasă racordată este recunoscută în mod automat de către comandă după

“CONECTARE REŢEA”.

Bariera luminoasă poate fi reprogramată ulterior.

Indicaţii:

Bariere de lumină şi siguranţe ale muchiei de închidere indezirabile trebuie decuplate, întrucât în caz

contrar ar fi recunoscute de către comandă. Siguranţele muchiei de închidere decuplate trebuie înlocuite

cu o rezistenţă de 8,2 kΩ.

În caz de racordare la clemele B9 şi 34 a unei bariere de lumină străine, înainte de programarea închiderii

automate trebuie decuplată tensiunea şi apoi cuplată din nou.

Legendă:

LED-ul stins









Meniul 1: Bariera de lumină

Bariere luminoase Mişcarea porţii DESCHIS Mişcarea porţii ÎNCHIS

Bariere de lumină cu 2 fire

A1 A B C D Funcţionare fără barieră de lumină

B1 A B C D Poarta se opreşte Inactiv

C1 A B C D Inactiv Poarta reversează lung 2

D1 A B C D Poarta se opreşte Poarta reversează lung 2

E1 A B C D Inactiv Poarta reversează lung 2

Bariere de lumină cu 2 fire şi bariere de lumină cu contact de releu lipsit de potenţial

F1 A B C D Inactiv Poarta reversează lung 2

G1 A B C D Poarta se opreşte Poarta reversează lung 2

H1 A B C D Inactiv Poarta reversează lung 2

I1 A B C D Poarta se opreşte Poarta reversează lung 2

J1 A B C D Inactiv Poarta reversează lung 2

Bariere de lumină cu 2 fire

K1 A B C D Poarta se opreşte Poarta reversează lung 2

A Bariera luminoasă DESCHIS (clema XP62B)

B Bariera luminoasă ÎNCHIS1 (clema XP62A)

C Bariera luminoasă la clema B9 şi 34 (numai în direcţia ÎNCHIS) (numai deschizător)

D Bariera luminoasă ÎNCHIS2 (clema XP62B)

Bariera luminoasă activă

Bariera luminoasă inactivă

1 Poarta reversează scurt: Sistemul de antrenare deplasează poarta pentru scurt timp în direcţia

opusă, pentru a elibera un obstacol.

2 Poarta reversează lung: Sistemul de antrenare deplasează poarta până în poziţia de poartă opusă.




Meniul 4: Moduri de funcţionare

A2 Poarta reversează scurt 1

B2 Poarta reversează scurt 1

C2 Poarta reversează lung 2

D2 Poarta reversează lung 2

Meniul 5: Funcţionarea emiţătoarelor de comenzi de direcţie

Meniul 6: Funcţionarea emiţătoarelor de comenzi de impuls

DESCHIS ÎNCHIS

A4 “om mort” “om mort”

B4 Autooprire “om mort”

C4 “om mort” Autooprire

D4 Autooprire Autooprire

Emiţătoare de comenzi de direcţie Explicaţii

A5 Inactiv

B5 Numai OPRIRE

Emiţătoarele de comenzi de direcţie declanşează o comandă

numai atunci când poarta este în repaus.

O poartă în mişcare este oprită de orice emiţător de comenzi

de direcţie.

Emiţătoarele de comenzile de impuls Explicaţii

A6 Inactiv

B6

Mişcarea porţii DESCHIS Mişcarea porţii ÎNCHIS

Numai OPRIRE,

apoi continuare normală

Poarta reversează scurt 1

Poarta reversează lung 2

Poarta reversează scurt 1

Poarta reversează lung 2

Emiţătoarele de comenzi de impuls declanşează o comandă

numai atunci când poarta este în repaus.

O poartă în mişcare este oprită de orice emiţător de comenzi

de impuls. O comandă ulterioară porneşte sistemul de

antrenare în direcţia opusă

(DESCHIS - OPRIRE - ÎNCHIS - OPRIRE - DESCHIS).


10. Semnale

10.1 Semnale de stare

Semnalele de stare dau în timpul funcţionării informaţii

asupra stării sistemului de antrenare, suplimentar

semnalelor de poziţie a porţii.

Elemente de siguranţă:

LED-ul 1 serveşte ca indicator de stare a

elementelor de siguranţă ataşate în timpul

funcţionării curente (siguranţa muchiei de

închidere, bariera de lumină).

Dacă se acţionează elementul de siguranţă

din momentul respectiv, atunci se aprinde

LED-ul 1 în timpul acţionării.

Element de deservire / Radio:

Legendă:

LED-ul stins



LED-ul 7 serveşte ca indicator de stare în

timpul funcţionării curente şi la testul de

componente al elementelor de deservire

ataşate (DESCHIS, ÎNCHIS, STOP, jumătate

DESCHIS, etc.).

Dacă se acţionează elementul de comandă,

se aprinde LED-ul 7 în timpul acţionării.

La intrarea unui semnal radio LED-ul 7 se

aprinde şi clipeşte repede.





10.2 Semnale de deranjament

Deranjamentele instalaţiei sunt indicate printr-un

număr de semnal corespunzător.

Comanda trece în modul semnalizare.

1.

2.

3.

4.

Afişarea numărului de semnal pentru

cca. 3 secunde (exemplu: semnal 15).

Pauză de afişare pentru

cca. 1 secundă.

Afişarea regimului de funcţionare pentru

cca. 3 secunde.

(exemplu: tensiunea de funcţionare).

Pauză de afişare pentru

cca. 1 secundă.

5. Repetarea afişărilor 1 – 4.

Indicaţii:

- Comanda arată numerele de semnal

printr-o clipire ritmică a uneia sau a

mai multor afişări.

Printr-o însumare a cifrelor se obţine

numărul de semnal.

- În timpul programării semnalizările de

stare şi altele sunt reprimate. Afişările

din modul Programare sunt totdeauna

fără echivoc.


10. Semnale

Numerele semnalizărilor au două funcţiuni:

1. Ele indică, de ce comanda nu a putut executa

corect ordinul de deplasare.

2. Ele indică componentele defecte, pentru a putea

efectua un service mai bun şi rapid la faţa locului

şi pentru a înlocui doar părţile cu adevărat

defecte ale comenzii.

Comanda se găseşte atâta timp în modul Semnalizare

până când comanda trece în modul Funcţionare sau

Diagnosticare.

Trecere în modul Funcţionare

Comanda trece în modul Funcţionare atunci când

recepţionează un impuls de mişcare.

Trecere în modul Diagnosticare

O trecere în modul Diagnosticare poate rezulta din

modul Semnalizare şi din modul Funcţionare.

• Apăsaţi scurt tasta (P).

Comanda trece în modul Diagnosticare şi afişează

ultima eroare.


10. Semnale

10.3 Eliminarea deranjamentelor

10.3.1 Deranjamente fără afişarea semnalelor de dernajament

Deranjament Cauza Remedii

Afişajul 8 nu luminează. - Lipseşte tensiunea. - Verificaţi dacă există tensiunea de alimentare.

- Verificaţi racordarea la reţeaua electrică.

Nici o reacţie după trimiterea

impulsurilor.

Nici o reacţie după trimiterea

impulsurilor prin emiţătorul

portabil (telecomandă).

- Protecţia termică din transformatorul

de reţea a declanşat.

- Lasaţi să se răcească transformatorul de reţea.

- Unitatea de comandă e defectă. - Verificaţi sistemul de antrenare.

- Clemele de racordare pentru butonul

“Impuls” sunt şuntate, de ex. prin

scurtcircuitarea conductelor sau a

clemelor plate.

- Separaţi prin probă butoanele cu cheie, eventual cablate,

sau butoanele cu presiune interioară de unitatea de

comandă (punctul 6.7).

Extrageţi conductorul din fişa XB99 şi şuntaţi clema B9 şi 5,

introduceţi ştecherul de scurtcircuitare şi căutaţi greşeala de

cablare.

- Modulul antenă nu este introdus. - Legaţi modulul antenă de unitatea de comandă


- Codificarea emiţătorului portabil

(telecomandă) nu corespunde cu

codificarea receptorului.

- Bateria emiţătorului portabil este

descărcată.

- Emiţătorul portabil sau electronica

de comandă sau modulul antenă sunt

defecte.

- Emiţătorul portabil (telecomanda) trebuie din nou activat

(punctul 8.5.3).

- Introduceţi o nouă baterie (punctul 7.1).

- Toate cele 3 componente trebuie verificate.

Legendă:

LED-ul stins








10. Semnale

10.3.2 Deranjamente cu afişarea semnalelor de deranjament


Semnal 3 - Siguranţa muchiei de închidere

DESCHIS a declanşat.

Semnal 5 - Siguranţa muchiei de închidere ÎNCHIS

a declanşat.

- Înlăturaţi obstacolul sau verificaţi siguranţa muchiei de

închidere.

- Dezactivaţi sau racordaţi siguranţa muchiei de închidere.

- Înlăturaţi obstacolul sau verificaţi siguranţa muchiei de

închidere.

- Dezactivaţi sau racordaţi siguranţa muchiei de închidere.

Semnal 7 - După 120 secunde fără acţionarea tastelor modul Programare ia sfârşit în mod independent.

- Programarea poziţiilor porţii DESCHIS şi ÎNCHIS fără traversarea punctului de referinţă.

Semnal 8 - Palpatorul punctului de referinţă este

defect.

Semnal 9 - Nu sunt prevăzute impulsuri pentru

senzorul rotaţiilor.

Sistemul de antrenare e blocat.

Semnal 10 - Cursa porţii este prea dificilă.

- Poarta este blocată.

- Forţa maximă de antrenare este

programată la un nivel prea scăzut.

- Sistemul de antrenare trebuie verificat.

- Sistemul de antrenare trebuie verificat.

- Faceţi poarta să circule.

- Forţa maximă de antrenare (punctul 9.4 / nivelul 2 /

meniul 1+2) trebuie verificată de către un specialist.

Semnal 11 - Limitarea timpului de cursă. - Sistemul de antrenare trebuie verificat.

Semnal 12 - Testul siguranţei muchiei de închidere

în direcţia DESCHIS este

negativ (arată defect).

Semnal 13 - Testul siguranţei muchiei de închidere

în direcţia ÎNCHIS este negativ (arată

defect).

- Verificaţi siguranţa muchiei de închidere.

- Programaţi siguranţa muchiei de închidere,

în cazul inexistenţei siguranţei muchiei de închidere

(punctul 9.4 / nivelul 8 / meniul 2).

- Reintroduceţi rezistenţa de 8,2 kΩ.

- Verificaţi siguranţa muchiei de închidere.

- Programaţi siguranţa muchiei de închidere,

în cazul inexistenţei siguranţei muchiei de închidere

(punctul 9.4 / nivelul 8 / meniul 2).

- Reintroduceţi rezistenţa de 8,2 kΩ.


10. Semnale


Semnal 15 - Bariera de lumină este întreruptă sau

defectă.

- Bariera de lumină este programată,

dar nu e cuplată.

Semnal 16 - Senzorul de curent pentru automatul

de decuplare este defect.

Semnal 26 - Tensiune redusă, Sistemul de antrenare

este suprasolicitat la o setare a forţei

maxime - treapta 16.

Semnal 28 - Cursa porţii este prea greoaie sau

neuniformă.

- Poarta este blocată.

- Automatul de decuplare este

programat prea sensibil.

- Înlăturaţi obstacolul sau verificaţi bariera de lumină.

- Dezactivaţi sau racordaţi bariera de lumină.

- Verificaţi agregatul motorului.

- Verificaţi alimentarea externă cu tensiune.

- Verificaţi cursa porţii şi acţionaţi poarta ca să se deplaseze.

- Automatul de decuplare (punctul 9.4 / nivelul 2 /

meniul 3 + 4 ) trebuie verificat de un specialist.

Semnal 33 - Supratemperatură prin supraîncălzire. - Lăsaţi agregatul să se răcească.

Semnal 35 - Electronica este defectă. - Sistemul de antrenare trebuie verificat.

Semnal 36 - Puntea de sârmă este îndepărtată,

butonul de oprire nu este însă conectat.

- Circuitul de curent de repaus este

întrerupt.

- Racordaţi butonul de oprire sau puntea de sârmă B9/5


- Închideţi circuitul de curent de repaus.

Legendă:

LED-ul stins








11. Anexă

11.1 Schemă de racordare Comfort 850, 851

Modul de extindere

11.1 / 1

Legendă modul de extindere

Denumire Descriere

A Întrerupător CUPLAT/DECUPLAT pentru circuitul de oprire ştecher B (circuit de oprire poartă culisantă OFF)

B Racord deblocare - numai porţi culisante

C Racord modul de extindere contact final fără potenţial


A

B

C

11. Anexă

11.2 Date tehnice Comfort 850, 851

Date electrice

Tensiunea de reţea *) V 120 / 230 / 260

Frecvenţă de reţea Hz 50 / 60

Curent absorbit A 1,0

Putere absorbită la funcţionare KW 0,2

Putere absorbită în stand-by W 3,7

Mod de funcţionare

(durată cuplare)

Min. KB 5

Tensiune de comandă V DC 24

Grad de protecţie mecanică

agregat motor

IP 44

Clasă de protecţie electrică II

*) Pentru execuţia specifică ţării, vezi plăcuţa de identificare

Date mecanice

Forţă max. de întindere

şi compresiune

- Comfort 850

- Comfort 851

Conţinutul livrării **)

Agregat motor Comfort 850, 851 cu comandă

electronică integrată Control x.81

Telecomandă multibit, 315 / 433 / 868 MHz,

inclusiv miniemiţător portabil Digital 304, cu 4 canal *)

Modul antenă separat, 868 MHz

Cheie de deblocare

Set suport magneţi

Roată dinţată cilindrică Modul 4

Material de fixare

*) Pentru execuţia specifică ţării, vezi plăcuţa de identificare

**) sunt posibile variaţii specifice fiecărei ţări în parte

N

N

400

800

Viteză de rulare mm/sec. 180

Timp de deschidere (specific porţii) sec. cca. 22

Date de mediu

Dimensiuni

- Execuţie 1 mm 210x1250x192

- Execuţie 2 mm 210x1500x192

Greutate Comfort 850

- Execuţie 1 kg 16,8


Greutate Comfort 851



Domeniu de temperatură °C -20 până la +60

Aplicare

Montură universală pentru porţi cu lăţimea

maximă până la 8 m şi cu masa max. de 400 kg

(Comfort 850) respectiv 800 kg (Comfort 851)

Proprietăţi / funcţiuni de siguranţă

Tehnică de economisire a energiei x

Tehnică punct de referinţă x

Start lin / stop lin x

Protecţie la blocare x

Limitare timp de cursă x

Deblocare încuiabilă x

Racord pentru butoane de apăsare, cu cod şi cu cheie x

Racord barieră de lumină DESCHIS şi ÎNCHIS x

Racord lampă de semnalizare 24 V cc x

Racord semnal de poziţie a porţii x

Racord modul de extindere semnal de poziţie a porţii

Racord siguranţă a muchiei de închidere DESCHIS şi ÎNCHIS

x

8,2 kΩ x

Evaluare integrată 8,2 kΩ

Automatul de decuplare DESCHIS şi ÎNCHIS

x

programabilă separat x

Deschidere parţială programabilă x

Viteza de deplasare a porţii programabilă x

Poziţia de cursă lină DESCHIS şi ÎNCHIS programabilă separat x

Viteza de cursă lină DESCHIS şi ÎNCHIS programabilă separat x

Funcţie de închidere automată

Posibilitate montare ulterioară de releu semnalizare fără

potenţial, pentru: - Lampă de semnalizare

- Impuls

- Lumină de 3 minute

- Semnal de poziţie finală

x

- Semnal de perturbaţie x

Semnalizare erori x

Funcţie de resetare x

Accesorii

Telecomandă multibit x

Modul antenă separat, 868 MHz, IP 65 x

Lămpi de semnalizare 24 V cc x

Siguranţa muchiei de închidere 8,2 kΩ x

Bariere de lumină x

Sisteme “Transponder” x

Detector cu cheie x

Detector de cod x

Cremalieră x

Set de utilare ulterioară releu lămpi de semnalizare 24 V cc x

Modul de extindere x


11. Anexă

11.3 Protecţia muchiilor de închidere

Sistemele de antrenare de poartă Comfort 850, 851 se pot monta la porţi culisante cu o masă a porţii până la 400 kg

(Comfort 850) şi 800 kg (Comfort 851).

O asigurare pasivă a muchiilor de închidere principale şi secundare până la masa maximă admisă a porţii este

suficientă dacă sunt respectate următoarele combinaţii.

Comfort 850: protecţia pasivă a muchiilor de închidere

Masă poartă

Muchie

principală de

închidere cu

profil din cauciuc

Muchie principală de închidere

Viteză maximă

Cursa lină

maximă

Muchie

secundară de

închidere cu


Muchie secundară de închidere


Cursa lină

maximă

250 kg Nr. art. 61885 150 mm/sec. 80 mm/sec.* Nr. art. 63823 150 mm/sec. 80 mm/sec.*

300 kg Nr. art. 61885 150 mm/sec. 70 mm/sec. Nr. art. 63823 150 mm/sec. 70 mm/sec.

400 kg Nr. art. 63823 180 mm/sec.* 80 mm/sec.* Nr. art. 63823 180 mm/sec.* 80 mm/sec.*

Comfort 851: protecţia pasivă a muchiilor de închidere

Masă poartă

Muchie


închidere cu




Cursa lină

maximă

Muchie

secundară de

închidere cu




Cursa lină

maximă




Comfort 851: protecţia activă a muchiilor de închidere

Masă poartă

Muchie


închidere cu




Cursa lină

maximă

Muchie

secundară de

închidere cu




Cursa lină

maximă



* Programare din fabrică

Indicaţii:

Poziţia rulare lentă ÎNCHIS de la marginea închizătorului principal trebuie programată cu 500 mm înainte

de poziţia finală ÎNCHIS (Punctul 9.4 / Nivelul 6 / Meniul 8).


11. Anexă

11.4 Declaraţie de montaj 11.5 Declaraţie de conformitate cu

Directivele Comunităţii Europene

Prin prezenta declarăm că produsul numit în cele ce urmează

corespunde pe baza concepţiei şi modului său de construcţie ca

şi pe baza echipamentului pus de noi în circulaţie, cerinţelor de

bază respective de siguranţă şi sănătate ale Directivelor

Comunităţii Europene de compatibilitate electromagnetică, ale

Directivelor pentru maşini şi Directivelor pentru joasă tensiune.

La cererea autorităţilor de supraveghere, documentaţia va fi pusă

la dispoziţie pe suport hârtie.

La o modificare a produselor neaprobată de noi,

această declaraţie îşi pierde valabilitatea.

Produsul: Acţionarea porţilor culisante

Comfort 850, 851

Directive corespondente ale Comunităţii Europene:

- Directive pentru maşini 2006/42/CE

EN 60204-1:2007

EN ISO 12100-1:2003

EN ISO 13849-1:2008

Cat. 2/PLc pentru funcţiile limitarea forţei şi detectarea

poziţiilor finale

EN 61508:2001

Cerinţe aplicate privind siguranţa şi protecţia sănătăţii

conform anexei 1:

Principii generale nr. 1

Nr. 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.4, 1.2.6,

1.3.2, 1.3.9, 1.5.4, 1.5.6, 1.5.11, 1.5.14,

1.6.1, 1.6.2, 1.7.1, 1.7.3, 1.7.4

- Compatibilitatea electromagnetică 2004/108/CE

EN 55014-1

EN 61000-3-2:2006 (2008)

EN 61000-3-3:2009

EN 61000-6-2:2006

EN 61000-6-3:2007

- Directive pentru joasă tensiune 2006/95/CE

EN 60335-1:2002

EN 60335-2-103:2004

Domeniu de valabilitate a acestor instrucţiuni de

montaj:

Data producţiei 01.12.2009 – 31.12.2010

01.12.2009 ppa. K. Goldstein

Conducerea

Producător şi administrarea documentelor

Marantec Antriebs- und Steuerungstechnik GmbH & Co. KG

Remser Brook 11 · 33428 Marienfeld · Germany

Fon +49 (52 47) 7 05-0

Prin prezenta declarăm că produsul numit în cele ce urmează

corespunde pe baza concepţiei şi modului său de construcţie ca

şi pe baza echipamentului pus de noi în circulaţie, cerinţelor de

bază respective de siguranţă şi sănătate ale Directivelor

Comunităţii Europene de compatibilitate electromagnetică, ale

Directivelor pentru maşini şi Directivelor pentru joasă tensiune.

La o modificare a produselor neaprobată de noi,

această declaraţie îşi pierde valabilitatea.

Produsul:

Directive corespondente ale Comunităţii Europene:

- Directive pentru maşini 2006/42/CE

EN 60204-1:2007

EN ISO 12100-1:2003

EN ISO 13849-1:2008

EN 61508:2001

- Compatibilitatea electromagnetică 2004/108/CE

EN 55014-1

EN 61000-3-2:2006 (2008)

EN 61000-3-3:2009

EN 61000-6-2:2006

EN 61000-6-3:2007

- Directive pentru joasă tensiune 2006/95/CE

EN 60335-1:2002

EN 60335-2-103:2004

Data / Semnătura


Română Protejat prin legea dreptului de autor.

Reproducerea, chiar parţială, numai cu acordul nostru.

Ne păstrăm rezerva pentru modificări care servesc progresului tehnic.

91749

Data: 04.2010

#91749

1 - RO 360253 - M - 0.5 - 0805

Comfort 850, 851 / Control x.81 - Marantec Antriebs

Transform your PDFs into Flipbooks and boost your revenue!

Comfort 850, 851 / Control x.81 - Marantec Antriebs

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
