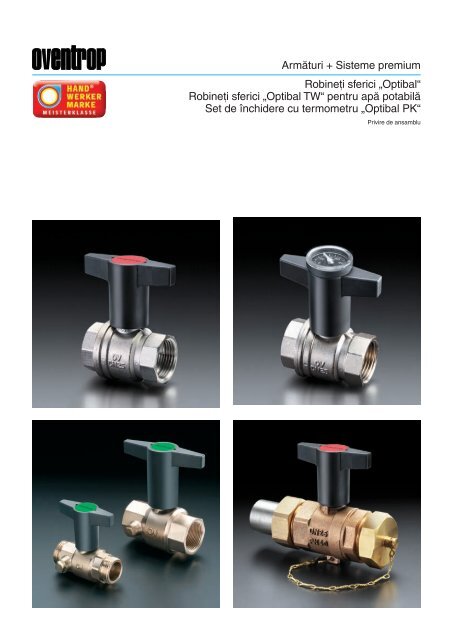

Armături + Sisteme premium
Robineţi sferici „Optibal“
Robineţi sferici „Optibal TW“ pentru apă potabilă
Set de închidere cu termometru „Optibal PK“
Privire de ansamblu

1
3
5
2
4
Robineţi sferici „Optibal“
Robineţi sferici „Optibal TW“ pentru apă potabilă
Robineţii sferici „Optibal” de la Oventrop,
confecţionaţi din alamă sau bronz cu trecere
completă, sunt folosiţi în industrie, în spaţii
comerciale, precum şi în instalaţiile pentru
locuinţe, pentru închiderea circuitelor sau
pentru separarea anumitor porţiuni de
circuite.
În funcţie de materialul din care sunt
confecţionate, ele sunt indicate pentru folosirea
în medii diferite: apă, uleiuri minerale,
combustibili, aer, etc. (vezi şi tabelul din fişa
tehnică).
Poziţia de deschidere/închidere a robinetului
cu cap sferic este dată prin răsucirea
mânerului la 90˚. Aceasta este indicată prin
poziţia liniei mânerului, care este situată în
paralel cu gaura sferei. Chiar dacă mânerul
este demontat, poziţia robinetului poate fi
determinată cu ajutorul poziţiei axului acestuia.
Avantaje:
- trecerea completă
- gamă largă de aplicaţii
- sunt disponibile toate tipurile comune de
mânere
- izolare simplă în cazul modelelor cu
mâner prelungit din plastic
- rezistenţă la presiuni mari şi la şocuri
mecanice
- suprafaţa sferei cromată solid
1 Robinet sferic din alamă
2 Robinet sferic din bronz
3, 4 Robineţi sferici „Optibal TW” pentru apă
potabilă, cu trecere completă, conform DIN
EN 13828, cu posibilitate de golire în ambele
părţi, filet ¾ închis cu dopuri.
Pentru racordare directă la ţevile de cupru
conform EN 1057 şi ţevi de oţel „NiroSan“ şi
cu racord în ambele părţi pentru presare
5 Prezentarea sistemului

1
3 4
5
7 8
2
6
Robinet sferic „Optibal“ din alamă
Robineţii sferici „Optibal”, din alamă, pot fi
utilizaţi pentru apă rece cu presiune până la
PN 20, precum şi pentru lichide şi gaze
inofensive, cu presiune de până la PN 16.
Rezistenţă la temperaturi de 0 la 100˚C.
1 Robinet sferic din alamă, nichelat, racord
cu filet interior în ambele părţi şi mâner prelungit
din plastic.
Disponibil şi cu racord cu filet interior pe o
parte şi pe cealaltă parte cu filet exterior.
2 Robinet sferic din alamă, nichelat, cu
racord cu filet interior în ambele părţi şi
mâner prelungit din plastic cu termometru
pentru verificarea constantă a temperaturii
fluidului.
Robineţii sferici din alamă, cu mâner prelungit
pot fi dotaţi ulterior cu termometre.
3 Robinet sferic din alamă, nichelat, racord
cu filet interior în ambele părţi şi mâner prelungit
din plastic cu posibilitate de golire
(racord filetat al robinetului de golire ¼”).
4 Robinet sferic din alamă, nichelat, cu
mâner prelungit din plastic şi racord cu filet
interior pe o parte şi pe cealaltă parte racord
cu olandez.
5 Robinet sferic din alamă, nichelat, racord
cu filet interior în ambele părţi sau cu racord
cu filet interior pe o parte şi pe cealaltă parte
cu filet exterior cu manetă din oţel îmbrăcată
în plastic.
6 Robinet sferic din alamă, nichelat, racord
cu filet interior în ambele părţi sau cu racord
cu filet interior pe o parte şi pe cealaltă parte
cu filet exterior cu mâner cu aripioare din
aluminiu.
Robineţii sferici cu manetă din oţel sau cu
mâner cu aripioare din aluminiu pot fi dotate
ulterior cu mîner prelungit din plastic.
7 Izolaţie pentru robineţii sferici cu maner de
plastic prelungit, confecţionată din spumă de
PE.
Temperatura de lucru: ts: -20 °C la +100 °C.
Izolaţia este executată din două jumătăţi,
fixate cu coliere. Figură cu robinet sferic.
8 Termometru pentru dotarea ulterioară a
robineţilor sferici cu mâner prelungit din
plastic.

1
2 3
Set de închidere cu termometru „Optibal PK“
Setul de închidere „Optibal PK” de la
Oventrop, dotat cu termometru, este un
grup de armături pentru montajul individual
al unui racord pentru cazan.
Setul este alcătuit dintr-un robinet sferic
pentru pompă, dotat cu ventil de sens, conceput
pentru instalarea înaintea pompei, un
robinet sferic pentru pompă, dotat cu
termometru (roşu) pentru conducta tur şi un
robinet sferic dotat cu termometru (albastru)
pentru conducta de retur.
Cu ajutorul acestui set, instalatorul poate să
construiască un racord între cazanul de
încălzire şi instalaţie, adaptat special pentru
necesitaţile locaţiei.
Pot fi montate pompe uzuale existente pe
piaţă cu filet exterior şi garnitură plată.
Domeniul de aplicaţii:
Instalaţii de încălzire până la PN 10
Material:
alamă, nichelat
Variante disponobile:
Dimensiuni Cod articol
DN 25 135 35 81
DN 32 135 35 82
1 Set de închidere „Optibal PK“
cu piuliţă olandeză şi garnituri de etanşare
pentru racordarea pompei.
2 Robinet sferic „Optibal“
Model cu filet interior în ambele părţi şi termometru.
Cod articol: 107 80 03-16
3 Termometru de culoare antracit, pentru
robineţii sferici
Dimensiuni Cod articol
DN 10 + 15 107 71 81
DN 20 + 25 107 71 82
DN 32 la 50 107 71 83
DN 25 + 32 107 83 82 (pt. „Optibal P“)
Robinetul sferic „Optibal“ din alamă cu
mâner prelungit din plastic poate fi dotat
ulterior cu următoarele modele de termometre:
Cod articol: 107 71 03-16
107 73 03-10
107 78 04-08
107 57 04-10
Informaţii suplimentare găsiţi în catalogul
de produse, în catalogul tehnic sau pe
pagina de internet a firmei Oventrop la
grupa de produse 5.
Drepturile rezervate asupra modificărilor.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon (0 29 62) 82-0
Telefax (02962) 82-400
E-Mail mail@oventrop.de
Internet www.oventrop.de
