S.N.RADIOCOMUNICATII
SUCURSALA IAS
I
Proiect nr.504/2008
MODERNIZARE ECHIPAMENTE DE ELECTROALIMENTARE
INSTALARE GRUP ELECTROGEN 30KVA
AMPLASAMENT ST.RR.BALENI

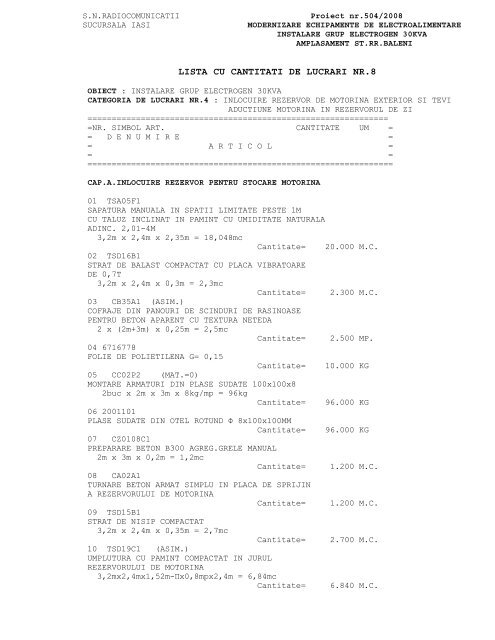

LISTA CU CANTITATI DE LUCRARI NR.8
OBIECT : INSTALARE GRUP ELECTROGEN 30KVA
CATEGORIA DE LUCRARI NR.4 : INLOCUIRE REZERVOR DE MOTORINA EXTERIOR SI TEVI
ADUCTIUNE MOTORINA IN REZERVORUL DE ZI
==============================================================
=NR. SIMBOL ART. CANTITATE UM =
= D E N U M I R E =
= A R T I C O L =
= =
===============================================================
CAP.A.INLOCUIRE REZERVOR PENTRU STOCARE MOTORINA
01 TSA05F1
SAPATURA MANUALA IN SPATII LIMITATE PESTE 1M
CU TALUZ INCLINAT IN PAMINT CU UMIDITATE NATURALA
ADINC. 2,01-4M
3,2m x 2,4m x 2,35m = 18,048mc
Cantitate= 20.000 M.C.
02 TSD16B1
STRAT DE BALAST COMPACTAT CU PLACA VIBRATOARE
DE 0,7T
3,2m x 2,4m x 0,3m = 2,3mc
Cantitate= 2.300 M.C.
03 CB35A1 (ASIM.)
COFRAJE DIN PANOURI DE SCINDURI DE RASINOASE
PENTRU BETON APARENT CU TEXTURA NETEDA
2 x (2m+3m) x 0,25m = 2,5mc
Cantitate=
04 6716778
FOLIE DE POLIETILENA G= 0,15
Cantitate=
05 CC02P2 (MAT.=0)
MONTARE ARMATURI DIN PLASE SUDATE 100x100x8
2buc x 2m x 3m x 8kg/mp = 96kg
Cantitate=
06 2001101
PLASE SUDATE DIN OTEL ROTUND Φ 8x100x100MM
Cantitate=
07 CZ0108C1
PREPARARE BETON B300 AGREG.GRELE MANUAL
2m x 3m x 0,2m = 1,2mc
Cantitate=
08 CA02A1
TURNARE BETON ARMAT SIMPLU IN PLACA DE SPRIJIN
A REZERVORULUI DE MOTORINA
Cantitate=
09 TSD15B1
STRAT DE NISIP COMPACTAT
3,2m x 2,4m x 0,35m = 2,7mc
Cantitate=
10 TSD19C1 (ASIM.)
UMPLUTURA CU PAMINT COMPACTAT IN JURUL
REZERVORULUI DE MOTORINA
3,2mx2,4mx1,52m-Πx0,8mpx2,4m = 6,84mc
Cantitate=
2.500 MP.
10.000 KG
96.000 KG
96.000 KG
1.200 M.C.
1.200 M.C.
2.700 M.C.
6.840 M.C.

11 TSD01D1
IMPRASTIEREA CU LOPATA A PAMINT.AFINAT,
STRAT UNIFORM 10-30CM.
Cantitate=
12 RPIA56A1 (ASIM.)
DEMONTARE REZERVOR COMBUSTIBIL LICHID SUB
10.000 L
13 IA37A1 (ASIM.) (MAT.=0 ; UTI.=0)
REZERVOR DEPOZIT PT.COMBUSTIBIL LICHID,
CILINDRIC CAPACITATE 3000 L.
14 AUT6729
MACARA PE PNEURI 10-14,9TF
Cantitate=
Cantitate=
Cantitate=
15 IZF23B1
IZOLAREA REZERVORULUI DE MOTORINA
Cantitate=
16 2601872
IMPISLITURA FIBRA STICLA BITUM PERF.IPB 1200
100CM X 10M S7916
Cantitate=
17 TRA01A50
TRANSPORTUL MATERIALELOR,PE DIST.= 50 KM.
Cantitate=
5.000 M.C.
1.000 BUC.
1.000 BUC.
10.000 ORA
20.000 MP.
20.000 MP.
15.000 TONA
CAP.B.INLOCUIRE TEVI PENTRU ADUCTIUNE MOTORINA IN REZERVORUL DE ZI
18 TSA16C4
SAPATURA MANUALA IN PAMINT-SANT PINA LA 1,5M
ADINCIME PENTRU CONDUCTE COMBUSTIBIL
(0,5mx0,6m+0,1mx0,6m)x350m=10,8mc
Cantitate=
19 W2H04A1
UMPLUTURA CU NISIP IN SANT LA CONDUCTE
ALIMENTARE CU COMBUSTIBIL LICHID,ASTERNERE
MANUALA
(0,6mx0,2m)x30m=3,6mc
Cantitate=
20 IC09E1 (MAT.=0)
TEAVA OL CU FILET+MUFA -MONTATA IN
SANT PE STRAT DE NISIP
Cantitate=
21 3107500
TEAVA DIN OTEL FARA SUDURA LAMINATA LA CLAD
38x5,5 1 ½”/OLT35-PROCURARE
Cantitate=
22 3107988
TEAVA DIN OTEL FARA SUDURA LAMINATA LA CLAD
2” (51MM)/OLT35-PROCURARE
Cantitate=
23 IC34XC1 (ASIM.) (MAT.=0)
FITINGURI PT.IMBINARE PRIN INSURUBARE TEVI
OTEL PT.D=1 ½”
Cantitate=
24 4120213
MUFA FILET STINGA DREAPTA M2 DS NEGRE 1 ½”
Cantitate=
25 4120225
MUFA FILET STINGA DREAPTA M2 DS NEGRE 2”
Cantitate=
11.000 M.C.
4.000 M.C.
60.000 M
30.000 M
30.000 M
30.000 BUC.
10.000 BUC.
10.000 BUC.

26 4118027
COT RACORD OLANDAEZ Dn 40 1 ½”
Cantitate=
27 4119375
COT RACORD OLANDEZ Dn 52 2"
Cantitate=
28 IC35G1
BRATARI PT FIXAREA TEVII IN ZID CARAMIDA SAU
BETON D=1 ½”
Cantitate=
29 IC40C1
CONFECTIONAREA SI MONTAREA TEVII DE PROTECTIE
LA TRECEREA CONDUCTELOR PRIN ZIDURI D=1 ½”
Cantitate=
30 IZH03A1 (MAT.=0)
IZOLAREA CONDUCTELOR DE MOTORINA CU SALTELE DE
VATA DE STICLA
2buc x 2xπx0,04m x 30m = 15,00mp
Cantitate=
31 2611322
SALTEA VATA STICLA SPS2 2000X1000X 80MM
Cantitate=
32 TSD17A1
UMPLUTYRA CU PAMINT COMPACTATA A SANTULUI
PENTRU CONDUCTE DE COMBUSTIBIL EXECUTATA
MANUAL
33 TSD01D1
IMPRASTIEREA CU LOPATA A PAMINT.AFINAT
STRAT UNIFORM 10-30CM.GROSIME
Cantitate=
Cantitate=
34 ACB12A1
IMBINARE PRIN SUDURA ELECTR.PIESE LEGAT.
EXECUTATA LA POZITIE AVIND DN 50
5.000 BUC.
5.000 BUC.
10.000 BUC.
2.000 BUC.
15.000 MP.
15.000 MP.
7.000 M.C.
4.000 M.C.
Cantitate= 16.000 BUC.
35 ACB09B5 (ASIM.)(MAT.=0)
TEAVA OTEL LAMINATA LA CALD FARA SUDURA MONTATA
APARENT PE PERETE IN SALA GRUP ELECTROGEN
Cantitate= 10.000 M
36 3107500
TEAVA OTEL FS LC 38 X 5,5 1 ½”/OLT 35 - PROCURARE
Cantitate= 5.000 M
37 3107988
TEAVA OTEL FS LC 38 X 5,5 2” /OLT 35 - PROCURARE
Cantitate= 5.000 M
38 SD29C1 (MAT.=0)
ROBINET DE RETINERE PT INSTALATII
Cantitate= 2.000 BUC.
39 4201690
ROBINET RETINERE VENTIL 1 1/2" PN 6 MUFA
Cantitate= 1.000 BUC.
40 4201705
ROBINET RETINERE VENTIL 2" PN 6 MUFA
Cantitate= 1.000 BUC.
41 IZD07C1
VOPSIREA MANUALA A REZERVOARELOR METALICE
SI A CONDUCTELOR CU VOPSEA MINIU DE PLUMB
1STRAT SI 2STRAT VOPSEA ULEI
2buc x 2xπx0,04m x 5 m = 2,50mp
5 x 1,5, x 1,5m =11,25mp
TOTAL
=13,75mp
Cantitate= 14.000 MP.

42 6310172
CONSTRUCTII METALICE GATA EXECUTATE CONFORM
DESEN DE EXECUTIE
Cantitate=
43 TRA01A50
TRANSPORTUL MATERIALELOR,PE DIST.= 50 KM.
Cantitate=
44 TRA02A50
TRANSPORTUL MATERIALELOR,PE DIST.=200KM
2transporturi x 400km = 800km
Cantitate=
50.000 KG
10.000 TONA
800.000 KM
