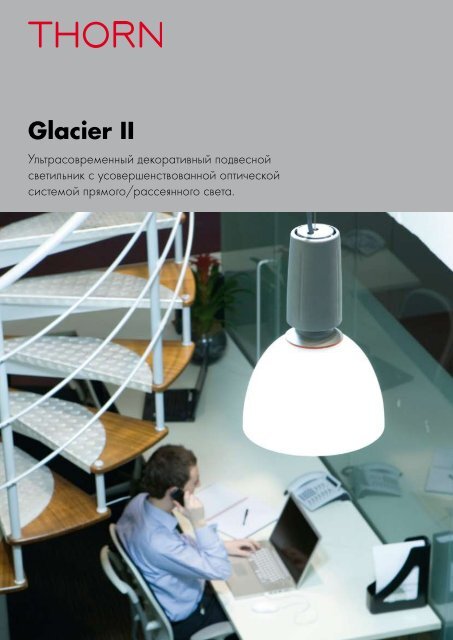

Glacier II

Ультрасовременный декоративный подвесной

светильник с усовершенствованной оптической

системой прямого/рассеянного света.

При выборе двух размеров,

различных типов ламп и отражателей,

этот светильник обеспечивает

отличные рабочие характеристики,

эффективность и комфорт, где бы

он не использовался

В прошлом, у дизайнеров и

архитекторов была большая

свобода в выборе стилей

подвесных светильников; в то

время как серия существующих

светильников имела ограниченную

эффективность, была сложна

для установки и не подходила

по геометрии.

В ответ на это, компанией

Thorn Lighting была разработана

серия светильников Glacier II.

Значительные усовершенствования

первоначального дизайна

сделало светильник Glacier II

более изящным, легким для

установки и самым универсальным

подвесным светильником.

Архитектурная интеграция

Светильники Glacier II

являются визуально более

привлекательными, чем их

предыдущие модели: обратите

внимание на элегантный

конусообразный стиль,

чистые цвета, новый корпус

ПРА и отражатели, а также

улучшенный подвес. Все эти

усовершенствования создают

ощущение, что «чем проще,

тем лучше». Несмотря на

классический внешний вид

и простой стиль, светильник

прекрасно сочетается с

разнообразными интерьерами.

3

Рабочие характеристики, Эффективность и Комфорт

(PEC) – для лучшего освещения окружающей среды

Glacier II передает динамичный, направленный

на достижение результата, дух концепции PEC

компании Thorn Lighting

Эта концепция основана на

том принципе, что эффективность

освещения, его влияние на людей

и природную среду определяется

рабочими характеристиками,

эффективностью и комфортом.

Glacier II обеспечивает необходимый

уровень освещения в требуемом

месте в нужное время.

Рабочие характеристики:

Обеспечение наилучшей видимости

• Светораспределение в форме

крыла летучей мыши гарантирует

хороший контроль бликов,

хорошее освещение рабочего

места и возможность увеличения

расстояния между светильниками.

Универсальность значительно

повышается посредством

использования дополнительных

отражателей для прямого/

отраженного светораспределения.

• Компактные люминесцентные

и металлогалогенные лампы

обеспечивают отличную

цветопередачу

Эффективность: Сводятся к

минимуму энергопотребление,

выделения CO 2

и потери света

• Большой ассортимент

эффективных источников

света гарантирует снижение

энергопотребления

• Простой монтаж без применения

инструментов, предварительно

подключенный кабель

• Также существуют версии с

возможностью диммирования

• Электронный ПРА снижает

энергопотребление

Комфорт: Создание

комфорных условий освещения

• Часть направленного вверх

отраженного светового

потока обеспечивает

окружающее освещение.

Это зрительно увеличивает

объем пространства, устраняет

резкие тени, подчеркивает

интересные особенности

человеческого лица и уменьшает

зависимость от направления

обозрения. Такой способ

освещения положительно

влияет на общение людей.

• Высокочастотный

ПРА обеспечивает свет

без мерцания

4

150°

Cd/1000lm

150°

150°

Cd/1000lm

150°

120°

120°

120°

120°

90° 120 80 40 90°

90° 120 80 40 90°

60°

60°

60°

60°

30°

0°

30°

30°

0°

30°

Версия маленького светильника Glacier II

с опаловым отражателем

Лампа: 35Вт HIT

LOR: 0,64 ULOR: 0,12 DLOR: 0,52


с алюминиевым отражателем

Лампа: 35Вт HIT

LOR: 0,50 ULOR: 0,00 DLOR: 0,50

Ламповые технологии

Варианты с большим отражателем

(Ø 342мм) используются с

компактными люминесцентными

лампами мощностью от 26 до

57Вт или с керамическими

металлогалогенными лампами

мощностью 70 или 150Вт.

Несмотря на изящный стиль

светильника, его корпус может

вмещать блок аккумулятора для

аварийного освещения в течение

1 часа. Также есть версии с

выносным блоком для 3-часового

аварийного освещения.

видимости источника света,

что предотвращает возникновение

ненужных бликов. Все это

способствует эффекту зрительного

увеличения пространства.

Такие отражатели могут не

подходить для некоторых областей

применения. В таких случаях

можно использовать традиционный

алюминиевый отражатель,

обеспечивающий прямое и

радиальное светораспределение

в форме крыла летучей мыши.

Он подходит для освещения

больших открытых участков.

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°



Лампа: 1x18Вт TC-TEL

LOR: 0,91 ULOR: 0,16 DLOR: 0,75

Cd/1000lm

150°

150°

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°




LOR: 0,73 ULOR: 0,00 DLOR: 0,73

Cd/1000lm

150°

150°

Маленький отражатель

(Ø 254мм) используется с

компактными люминесцентными

лампами мощностью 18Вт или

с керамическими металлогалогенными

лампами мощностью

20 или 35Вт. Большинство версий

предлагаются с высокочастотными

электронными ПРА, обеспечивающими

мгновенный запуск

и немерцающий свет.

Предлагаемые отражатели

Самой важной деталью любого

подвесного светильника является

его система отражения. В серии

Glacier II предлагается 4 вида

светораспределения – три из

которых с прямым/отраженным

светораспределением и один с

прямым. Отражатели из призматического

и опалового стекла или

призматического поликарбоната

(только большие отражатели).

Призматический отражатель

и дополнительная крышка

спроектированы для перенаправления

вниз некоторой части

бокового и верхнего света без

значительного снижения всего

окружающего освещения.

Использование стекла добавляет

искрящийся вид, а дополнительным

преимуществом матовой версии

является блокировка прямой

Сборка и крепление

Подвесные светильники, как

и любые другие, должны

устанавливаться без применения

усилий, с легким доступом к

ПРА для проведения технического

обслуживания. Светильники

Glacier II очень удобны в обслуживании.

Установка начинается с

крепления и проведения проводки

регулируемого быстрозажимного

однопроводного подвеса и

заранее установленного кабеля

в оплетке в легкую потолочную

розетку (заказывается отдельно).

При увеличении монтажной

высоты также увеличивается

перекрытие зон освещения.

Для доступа к блоку ПРА

необходимо одной рукой

сдвинуть в вертикальном

направлении наружную часть

основного корпуса и оставить его

над блоком ПРА. При завершении

требуемой операции корпус

может быть быстро перемещен

на прежнее место, полностью

закрывая блок ПРА.

В итоге, отражатель крепится к

корпусу с помощью байонетного

соединения. Отчетливый звук

щелчка указывает, что он надежно

закреплен на месте.

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°

Версия большого светильника Glacier II



LOR: 0,83 ULOR: 0,20 DLOR: 0,63

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°


с призматическим поликарбонатным отражателем


LOR: 0,88 ULOR: 0,20 DLOR: 0,68

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°



Лампа: 1x150Вт HIT

LOR: 0,69 ULOR: 0,17 DLOR: 0,52

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°




LOR: 0,66 ULOR: 0,00 DLOR: 0,66

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°




LOR: 0,87 ULOR: 0,23 DLOR: 0,64

Cd/1000lm

150°

150°

120°

120°

90° 180 120 60 90°

60°

60°

30°

30°

0°



Лампа: 1x150Вт HIT

LOR: 0,53 ULOR: 0,00 DLOR: 0,53

5

Технические детали

Размеры

Версия маленького светильника с алюминиевым

отражателем

Версия маленького светильника с призматическим

стеклянным отражателем

Версия маленького светильника с опаловым


Ø105

Ø138

320

Ø120

Ø342

200min - 2500max

258

228

486

Версия большого светильника с аварийным режимом

40

Ø120

мин. 200 – макс. 2500

Версия большого светильника с алюминиевым

отражателем

Версия большого светильника с призматическим


Версия большого светильника с опаловым


Версия большого светильника с призматическим

поликарбонатным отражателем

* ДЛЯ 70/150Вт

HIT-CE мин. 500

40

Ø120

мин. 200* - макс. 2500

258

Лампы – Маленькие модели

60Вт A (IA) Лампа

накаливания. Цоколь: E27

18Вт TC-T (FSM)

Компактная люминесцентная лампа.

Цоколь: GX24d-2

18Вт TC-TEL (FSM)


Цоколь: GX24q-2

20Вт HIT-TC-CE (MT)

Металлогалогенная лампа с

керамической горелкой.

Цоколь: GU 6.5

35Вт HIT-CE (MT)



Цоколь: G12

Лампы – Большие модели

100Вт GLS A (IA) Лампа

накаливания. Цоколь: E27

26Вт TC-T (FSM)


Цоколь: GX24d-3


















Материалы/Отделка

Корпус: литой под давлением

алюминий с матовой отделкой

серого цвета

Отражатель: призматический

поликарбонат, призматическое

или опаловое стекло и алюминий

центробежной отливки

текстурированного серого цвета

Подвесной трос: сталь

Дополнительная защитная крышка

лампы: матированное стекло

Потолочная розетка: литой под

давлением алюминий с матовой

отделкой серого цвета и

белый пластик

Монтаж

Подвес: регулируемый

быстрозажимной однопроводной

подвес длиной 2,5м (входит в

комплект). Заранее установленный

огнестойкий кабель в силиконовой

оплетке (3 x 0,75мм) (5 x 0,75мм

для диммируемых версий) такой же

длины без штепсельной вилки для

простой и точной установки.

Открытая установка: монтируется

непосредственно в потолочную

розетку (заказывается отдельно).

2 x 3-полюсных клеммных блока

(20 x 30 x 30мм).

Возможна скрытая установка.

Шейка корпуса имеет

соединение типа штифтового

цоколя для быстрого и легкого

присоединения отражателя.

Перемещаемый корпус облегчает

проведение технического

обслуживания блока ПРА.

Версия HIT поставляется в полной

комплектации с защитным стеклом.

Стандарты

Конструкция и изготовление

в соответствии с EN 60598.

Аварийные версии с

EN 60598-2.22

Электрооборудование класса 1

Огнестойкость 850°C

IP20

Спецификация

В спецификации указать:

Большой/маленький декоративный

подвесной светильник с

металлическим корпусом

на однопроводном подвесе

для ламп GLS мощностью

60/100Вт, TC-T 18/26Вт,

TC-TEL 18/26/42/57Вт,

HIT-TC-CE 20Вт и HIT-CE

мощностью 35/70/150Вт.

С отражателем из призматического/

опалового стекла/призматического

поликарбоната/алюминия

центробежной отливки и

заранее установленным 2,5м

(3/5 x 0,75мм) огнестойким

безгалогеновым кабелем

сетевого питания.

Наименование: Thorn Glacier II.

200

Ø102

370

Ø138

486

170

228

Ø254

Версия маленького светильника

Ø342

Версия большого светильника

6

Инструкция для заказа

Инструкция для заказа Лампы заказываются отдельно.

Описание

Код

Ilcos

Цоколь

Вес

(кг)

Код

SAP

Описание

Код

Ilcos

Цоколь

Вес

(кг)

Код

SAP

Версия маленького светильника Glacier с призматическим отражателем

GLACIER II S 1X60 W GLS PRIS REF IAA/C E27 3,0 96204675

GLACIER II S 1X20W HIT-TC-CE HF PRIS REF MT/UB GU 6.5 4,0 96204676

GLACIER II S 1X35W HIT-CE HF PRIS REF MT/UB G12 4,0 96204679

GLACIER II S 1X18W TC-T PRIS REF FSM GX24d-2 3,5 96204680

GLACIER II S 1X18W TC-TEL HF PRIS REF FSM GX24q-2 3,5 96204681

GLACIER II S 1X18W TC-TEL HFA PRIS REF FSM GX24q-2 3,5 96204682

Версия маленького светильника Glacier с алюминиевым отражателем

GLACIER II S 1X60 W GLS ALU REF IAA/C E27 1,5 96204668

GLACIER II S 1X20W HIT-TC-CE HF ALU REF MT/UB GU 6.5 2,5 96204669

GLACIER II S 1X35W HIT-CE HF ALU REF MT/UB G12 2,5 96204671

GLACIER II S 1X18W TC-T ALU REF FSM GX24d-2 2,0 96204672

GLACIER II S 1X18W TC-TEL HF ALU REF FSM GX24q-2 2,0 96204673

GLACIER II S 1X18W TC-TEL HFA ALU REF FSM GX24q-2 2,0 96204674

Версия маленького светильника Glacier с опаловым отражателем

GLACIER II S 1X60 W GLS OP REF IAA/C E27 2,5 96204683

GLACIER II S 1X20W HIT-TC-CE HF OP REF MT/UB GU 6.5 3,5 96204684

GLACIER II S 1X35W HIT-CE HF OP REF MT/UB G12 3,5 96204686

GLACIER II S 1X18W TC-T OP REF FSM GX24d-2 3,0 96204687

GLACIER II S 1X18W TC-TEL HF OP REF FSM GX24q-2 3,0 96204688

GLACIER II S 1X18W TC-TEL HFA OP REF FSM GX24q-2 3,0 96204689

Версия большого светильника Glacier с призматическим отражателем

GLACIER II 1X26W TC-T PRIS REF FSM GX24d-3 5,2 96204709

GLACIER II 1X26W TC-TEL HF PRIS REF FSM GX24q-3 5,2 96204710

GLACIER II 1X26W TC-TEL HFD PRIS REF FSM GX24q-3 5,2 96204711

GLACIER II 1X42W TC-TEL HF PRIS REF FSMH GX24q-4 5,2 96204712

GLACIER II 1X42W TC-TEL HFD PRIS REF FSMH GX24q-4 5,2 96204713

GLACIER II 1X57W TC-TEL HF PRIS REF FSMH GX24q-5 5,2 96204714

GLACIER II 1X57W TC-TEL HFD PRIS REF FSMH GX24q-5 5,2 96204715

GLACIER II 1X70W HIT-CE 230V PRIS REF MT/UB G12 6,2 96204716


GLACIER II 1X70W HIT-CE HF PRIS REF MT/UB G12 5,7 96204717



GLACIER II 1X150W HIT-CE HF PRIS REF MT/UB G12 5,7 96204719

GLACIER II 1X100W GLS PRIS REF IAA/C E27 4,7 96204720

Версия большого светильника Glacier с алюминиевым отражателем

GLACIER II 1X26W TC-T ALU REF FSM GX24d-3 3,2 96204697

GLACIER II 1X26W TC-TEL HF ALU REF FSM GX24q-3 3,2 96204698

GLACIER II 1X26W TC-TEL HFD ALU REF FSM GX24q-3 3,2 96204699

GLACIER II 1X42W TC-TEL HF ALU REF FSMH GX24q-4 3,2 96204700

GLACIER II 1X42W TC-TEL HFD ALU REF FSMH GX24q-4 3,2 96204701

GLACIER II 1X57W TC-TEL HF ALU REF FSMH GX24q-5 3,2 96204702

GLACIER II 1X57W TC-TEL HFD ALU REF FSMH GX24q-5 3,2 96204703

GLACIER II 1X70W HIT-CE 230V ALU REF MT/UB G12 4,2 96204704


GLACIER II 1X70W HIT-CE HF ALU REF MT/UB G12 3,7 96204705



GLACIER II 1X150W HIT-CE HF ALU REF MT/UB G12 3,7 96204707

GLACIER II 1X100W GLS ALU REF IAA/C E27 2,7 96204708

Версия большого светильника Glacier с опаловым отражателем

GLACIER II 1X26W TC-T OP REF FSM GX24d-3 5,0 96204721

GLACIER II 1X26W TC-TEL HF OP REF FSM GX24q-3 5,0 96204722

GLACIER II 1X26W TC-TEL HFD OP REF FSM GX24q-3 5,0 96204724

GLACIER II 1X42W TC-TEL HF OP REF FSMH GX24q-4 5,0 96204725

GLACIER II 1X42W TC-TEL HFD OP REF FSMH GX24q-4 5,0 96204726

GLACIER II 1X57W TC-TEL HF OP REF FSMH GX24q-5 5,0 96204727

GLACIER II 1X57W TC-TEL HFD OP REF FSMH GX24q-5 5,0 96204728

GLACIER II 1X70W HIT-CE 230V OP REF MT/UB G12 6,0 96204729


GLACIER II 1X70W HIT-CE HF OP REF MT/UB G12 5,5 96204730



GLACIER II 1X150W HIT-CE HF OP REF MT/UB G12 5,5 96204733

GLACIER II 1X100W GLS OP REF IAA/C E27 4,5 96204734

Версия большого светильника Glacier с поликарбонатным

призматическим отражателем

GLACIER II 1X26W TC-T PC PR REF FSM GX24d-3 3,5 96205169

GLACIER II 1X26W TC-TEL HF PC PR REF FSM GX24q-3 3,5 96205170

GLACIER II 1X26W TC-TEL HFD PC PR REF FSM GX24q-3 3,5 96205171

GLACIER II 1X42W TC-TEL HF PC PR REF FSMH GX24q-4 3,5 96205172

GLACIER II 1X42W TC-TEL HFD PC PR REF FSMH GX24q-4 3,5 96205173

GLACIER II 1X57W TC-TEL HF PC PR REF FSMH GX24q-5 3,5 96205174

GLACIER II 1X57W TC-TEL HFD PC PR REF FSMH GX24q-5 3,5 96205175

GLACIER II 1X70W HIT-CE 230V PC PR REF MT/UB G12 4,5 96205176


GLACIER II 1X70W HIT-CE HF PC PR REF MT/UB G12 4,0 96205177



GLACIER II 1X150W HIT-CE HF PC PR REF MT/UB G12 4,0 96205179

GLACIER II 1X100W GLS PC PR REF IAA/C E27 3,0 96205180

Версия большого аварийного светильника Glacier с призматическим отражателем

GLACIER II 1X26W TC-TEL HF E1 PRIS REF FSM GX24q-3 6,7 96205187

GLACIER II 1X42W TC-TEL HF E1 PRIS REF FSMH GX24q-4 6,7 96205188

GLACIER II 1X57W TC-TEL HF E1 PRIS REF FSMH GX24q-5 7,7 96205189

GLACIER II 1X26W TC-TEL HF E3TX PRIS REF FSM GX24q-3 8,2 96205190

GLACIER II 1X42W TC-TEL HF E3TX PRIS REF FSMH GX24q-4 8,2 96205191

Версия большого аварийного светильника Glacier с алюминиевым отражателем

GLACIER II 1X26W TC-TEL HF E1 ALU REF FSM GX24q-3 4,7 96205193

GLACIER II 1X42W TC-TEL HF E1 ALU REF FSMH GX24q-4 4,7 96205194

GLACIER II 1X57W TC-TEL HF E1 ALU REF FSMH GX24q-5 5,7 96205195

GLACIER II 1X26W TC-TEL HF E3TX ALU REF FSM GX24q-3 6,2 96205196

GLACIER II 1X42W TC-TEL HF E3TX ALU REF FSMH GX24q-4 6,2 96205197

Версия большого аварийного светильника Glacier с опаловым отражателем

GLACIER II 1X26W TC-TEL HF E1 OP REF FSM GX24q-3 6,5 96205199

GLACIER II 1X42W TC-TEL HF E1 OP REF FSMH GX24q-4 6,5 96205200

GLACIER II 1X57W TC-TEL HF E1 OP REF FSMH GX24q-5 7,5 96205201

GLACIER II 1X26W TC-TEL HF E3TX OP REF FSM GX24q-3 8,0 96205202

GLACIER II 1X42W TC-TEL HF E3TX OP REF FSMH GX24q-4 8,0 96205203

Версия большого аварийного светильника Glacier с поликарбонатным

призматическим отражателем

GLACIER II 1X26W TC-TEL HF E1 PC PR REF FSM GX24q-3 5,0 96205205

GLACIER II 1X42W TC-TEL HF E1 PC PR REF FSMH GX24q-4 5,0 96205206

GLACIER II 1X57W TC-TEL HF E1 PC PR REF FSMH GX24q-5 6,0 96205207

GLACIER II 1X26W TC-TEL HF E3TX PC PR REF FSM GX24q-3 6,5 96205208

GLACIER II 1X42W TC-TEL HF E3TX PC PR REF FSMH GX24q-4 6,5 96205209

Аксессуары

THORN CEILING ROSE (Потолочная розетка) 0,5 96205307

THORN CEILING ROSE 1X57W TC-TEL HF E1 (Потолочная розетка) 2,0 96205308

THORN CEILING ROSE 1X26W TC-TEL HF E3TX (Потолочная розетка) 2,0 96205348

THORN CEILING ROSE 1X42W TC-TEL HF E3TX (Потолочная розетка) 2,0 96205349

GLACIER II PROTECTIVE LAMP GLASS (Защитное стекло для GLACIER II) 0,5 96205380

GLACIER II S PROTECTIVE LAMP GLASS (Защитное стекло для GLACIER II S) 0,5 96205381

GLACIER II PROTECTIVE PC COVER (Защитная крышка из поликарбоната) 0,4 96206178

E1 - аварийный режим 1 час

E3TX - аварийный режим 3 часа с функцией самопроверки или адресуемой проверки

Для установки керамической металлогалогенной лампы в комбинации с электромагнитным ПРА,

пожалуйста, проконсультируйтесь со специалистами компании Thorn в вашем регионе.

7

Lighting people and places

Thorn Lighting

Представительство в Москве

127030, Россия, г.Москва

Новослободская ул., 21

БЦ «Новослободская 21»

Офис 406

Тел: + 7 (495) 981 35 41

Факс: + 7 (495) 981 35 42

E-mail: Office.Moscow@thornlighting.com

Представительство в Санкт-Петербурге

191104 Россия г. Санкт-Петербург

Артиллерийская ул., 1

БЦ «Европа Хаус»

Офис 415

Тел: +7 (812) 718 81 12

+7 (812) 718 81 14

Факс: +7 (812) 718 81 19

E-mail: Office.Petersburg@thornlighting.com

www.thornlighting.ru

Компания Thorn Lighting постоянно разрабатывает и совершенствует свою продукцию. Все описания, иллюстрации, чертежи и спецификации в этой публикации представляют только

общие детали и не будут составлять часть какого-либо контракта. Сохраняется право изменять спецификации без предварительного уведомления или официального объявления.

Все товары, предлагаемые компанией, поставляются согласно Общим условиям продаж компании, экземпляр которых предоставляется по требованию. Все измерения даны в миллиметрах,

а вес – в килограммах, если только не оговорено иное.

Номер публикации: 410 (RU) Дата публикации: 08/08

SAP code: 96503379

Glacier II - Thorn

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
