Violeta Hancu, Raluca Monica Comaneanu, Elena ... - Stomatologie

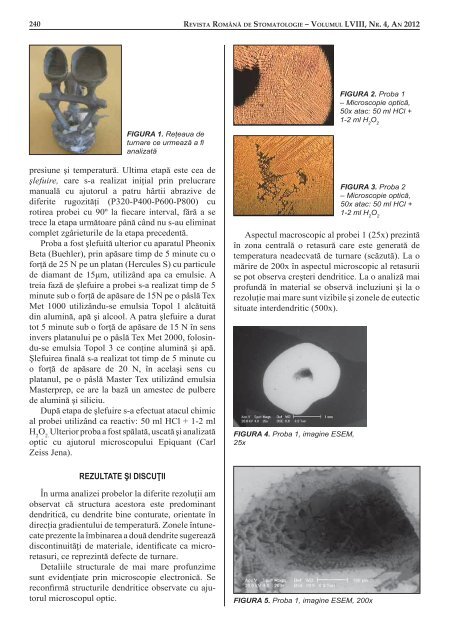

240
FIGURA 1. Reţeaua de
turnare ce urmează a fi
analizată
presiune şi temperatură. Ultima etapă este cea de
şlefuire, care s-a realizat iniţial prin prelucrare
manuală cu ajutorul a patru hârtii abrazive de
diferite rugozităţi (P320-P400-P600-P800) cu
rotirea probei cu 90º la fi ecare interval, fără a se
trece la etapa următoare până când nu s-au eliminat
complet zgârieturile de la etapa precedentă.
Proba a fost şlefuită ulterior cu aparatul Pheonix
Beta (Buehler), prin apăsare timp de 5 minute cu o
forţă de 25 N pe un platan (Hercules S) cu particule
de diamant de 15μm, utilizând apa ca emulsie. A
treia fază de şlefuire a probei s-a realizat timp de 5
minute sub o forţă de apă sare de 15N pe o pâslă Tex
Met 1000 utilizându-se emulsia Topol 1 alcătuită
din alumină, apă şi alcool. A patra şlefuire a durat
tot 5 minute sub o forţă de apăsare de 15 N în sens
invers pla tanului pe o pâslă Tex Met 2000, folosindu-se
emulsia Topol 3 ce conţine alumină şi apă.
Şlefuirea fi nală s-a realizat tot timp de 5 minute cu
o forţă de apăsare de 20 N, în acelaşi sens cu
platanul, pe o pâslă Master Tex utilizând emul sia
Masterprep, ce are la bază un amestec de pulbere
de alumină şi siliciu.
După etapa de şlefuire s-a efectuat atacul chimic
al probei utilizând ca reactiv: 50 ml HCl + 1-2 ml
H 2 O 2. Ulterior proba a fost spălată, uscată şi analizată
optic cu ajutorul micros copului Epiquant (Carl
Zeiss Jena).
REZULTATE ŞI DISCUŢII
În urma analizei probelor la diferite rezoluţii am
observat că structura acestora este predo minant
dendritică, cu dendrite bine conturate, orientate în
direcţia gradientului de temperatură. Zonele întunecate
prezente la îmbinarea a două dendrite sugerează
discontinuităţi de materiale, identifi cate ca microretasuri,
ce reprezintă de fecte de turnare.
Detaliile structurale de mai mare profunzime
sunt evidenţiate prin microscopie electronică. Se
re confi rmă structurile dendritice observate cu ajutorul
microscopul optic.
REVISTA ROMÂNÅ DE STOMATOLOGIE – VOLUMUL LVIII, NR. 4, AN 2012
FIGURA 2. Proba 1
– Microscopie optică,
50x atac: 50 ml HCl +
1-2 ml H 2 O 2
FIGURA 3. Proba 2
– Microscopie optică,
50x atac: 50 ml HCl +
1-2 ml H 2 O 2
Aspectul macroscopic al probei 1 (25x) pre zintă
în zona centrală o retasură care este generată de
temperatura neadecvată de turnare (scăzută). La o
mărire de 200x în aspectul mi croscopic al retasurii
se pot observa creşteri dendritice. La o analiză mai
profundă în ma terial se observă incluziuni şi la o
rezoluţie mai mare sunt vizibile şi zonele de eutectic
situate interdendritic (500x).
FIGURA 4. Proba 1, imagine ESEM,
25x
FIGURA 5. Proba 1, imagine ESEM, 200x
