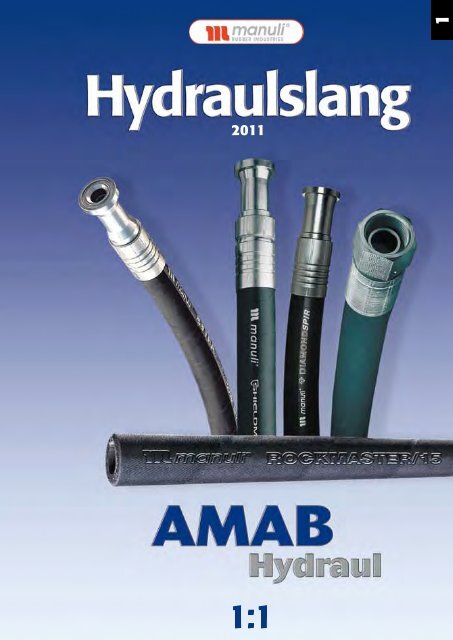

Hydraulslangar - AMAB Hydraul AB

2011
1

1
Med reservation för eventuella konstruktionsändringar och tryckfel.

INNEHÅLL
Sida 6 Inledning
10 Rockmasterslangar, flätade
16 Rockmasterslangar, spiral
21 XTRAFLEX slangar
24 Standardslangar, flätade
30 Specialslangar, flätade
34 Shieldmasterslangar
38 Golden ISO slangar
41 Tvillingslang
43 Textilarmerade slangar
47 Sug-/returslang
48 Diamondspir
49 Vattenjetslangar
51 Guide för slangval
57 Tvättslangar
1

1
6
INLEDNING
Symboler
Innerdiameter (I.D.) Sprängtryck
Det minsta garanterade sprängtrycket för slang-
en, lika med eller högre än minimumkraven hos
Ytterdiameter (Y.D) angiven specifikation.
Utvändig diameter armering Vikt
Minimum böjningsradie Maximum arbetstryck
Kontinuerlig drift
Refererar till arbetstemperaturområde.
Max. driftstemperatur (Intermittent drift)
Kortvariga temperaturpikar med total varaktighet mindre än 5% av livslängden.
Rekommenderade vätskor
Medier som slangen kan transportera med utmärkt/god kemisk beständighet.
Slangens livslängd
Samlad varaktig driftstid för slangenheten under driftsförhållanden.
Godkännande
ABS American Bureau of Shipping
BV Bureau Veritas
BWB Bundesamt für Wehrtechnik und Beschaffung
DNV Det Norske Veritas
FRAS Fire Resistant and Anti-Static (Australian Dept. Mineral Resources)
GL Germanischer Lloyd
MADI-CERT GOST-R accreditation (Russian Federation and CIS)
KRS Korean Register of Shipping
LOBA Landesoberbergsamt Nordrhein - Westfalen
LR Lloyd’s Register of Shipping
MAKNII State Makeyevka Research Institute of Work Safety in Mining Industry (Ukraine)
MSHA Mine Safety and Health Administration
RINA Registro Italiano Navale
B Polish Safety Certification type ”B” for mining
MED Marine Equipment Directive (European Directive)
MA Mining Approval China
DGMS Directorate General of Mines Safety – India

ÖVRIGA STANDARD ROCKMASTER
SHIELD-
MASTER
2TE
3TE
R4
XTRAFLEX
SLANG
ABS
BV
BWB
DNV
FRAS
GL
4810 X X X X X X X
4820 X X X X X X X X X X
4870 X X X X X
4880 X X X X X X X X
4300 X X X X X X X X
6150 X X X X X X X X X X X
6450 X X X X X X X X X
6700 X X X X X X X X X
6800 X X X X X X X X X
6900 X X X X X X X X X X X X X
3400 X X (X) X X X X X X
3800 X X X X X X
4400 X X (X) X X X X X
4800 X (X) X X X X X
4700 X X X X
5200 X X
5300 X X X X X X
5400 X X X X X X
5800 X X
5920 X
5940 X
5950 X
5960 X
212 X
213 X
2661 X
KRS
LOBA
LR
MADI-CERT
MAKNII
6540 X X
6550 X X
6560 X X
(X) På förfrågan
MSHA
RINA
B
DNV MED
BV MED
DGMS
MA
EN 81-2
1
7

1
8
Pressmått
Angivna pressmått är rekommendationer och gäller med toleranser på +0,0 mm/-0,2 mm.
Pressmåttet kontrolleras med skjutmått runt den pressade hylsan på flera punkter. Rekommendation är tre punkter med
120 graders mellanrum mitt på hylsans längd. En variation av mätningarna på mer än 0,2 mm tyder på en icke koncentrisk
pressning.
Om korrekt pressmått inte uppnåtts justera pressen i steg om 0,1 mm tills rätt pressdiameter uppnås.
Kontrollera även måtten längst upp och längst ner på den färdiga enheten. Om dessa mått varierar med mer än 0,4 mm har
man fått en konisk pressning. I detta fall bör pressen kontrolleras.
Toleranser för skallängder +/-0,5 mm.
OBS! Undvik dubbelpressning som kan reducera livslängden för den färdiga slangenheten. Pressbackar måste
täcka hela hylslängden.
Hylsmärkningar
Amabs det.nr Märkning hylsa (Manuli nr)
2410-dim m00910/m00920-dim
2610-dim m03400-dim
3410-dim m00110-dim
3710-dim m00310-dim
3800-dim m00820/m00830-dim
4710-dim m00120-dim
6910-dim m01500-dim
6915-dim m01600-dim

INTERLOCK PLUS
Manuli introducerar en ny kopplingsserie för de högre trycknivåerna benämnd INTERLOCK PLUS.
Dessa kopplingar används med invändig och utvändig skalning.
De nya INTERLOCK PLUS kopplingarna har ett antal fördelar jämfört med tidigare generationer
bland annat:
• Lättare att montera
• Nytt blyfritt automatstål
• Större genomsläpp ger lägre tryckfall
• Ökad beständighet mot korrosion
• Bredare produktprogram avseende anslutningar
Den integrerade konstruktionen slang-koppling har förbättrats genom nya Interlock PLUS och den
nya nitrilbaserade innertuben hos Manulis spiralslangar.
INTERLOCK PLUS kan vid svåra arbetsförhållanden kompletteras med extra o-ring på nippeldelen.
Plan ända
nippeldel
Ökad invändig
diameter
Negativa rillor Ändrad IL låsningsarea
O-ringssäte
(option: O-ring för OEM Applikationer)
NYTT AUTOMATSTÅL – BLYFRITT
1
9

1
10
4810
DN
mm
6
8
10
12
16
19
25
31
38
51
60
EN 853-1SN, ROCKMASTER ® /1SN
Slangdimension
01004810
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-38 2 3/8
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
60,0
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA och FRAS
Temperatur: -40°C till +100°C (kontinuerligt), max. +125°C
Användning: Syntetiska oljor, mineraloljor, vegetabiliska oljor,
syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten
Standard: Även SAE 100R1AT, ISO 1436-1 1SN/R1AT
Armerings
ytterdiameter
mm
11,0
12,6
15,0
18,1
21,3
25,3
33,1
40,6
47,0
60,4
68,8
Ytterdiameter
mm
13,0
14,6
17,0
20,1
23,3
27,3
35,1
43,3
49,7
63,1
71,5
Max.
arbetstryck
bar
225
215
180
160
130
105
90
65
50
40
50
Min.
sprängtryck
bar
1000
950
800
680
600
500
375
280
260
250
200
Min.
böjningsradie
mm
100
114
127
178
200
240
300
419
500
630
650
Vikt
g/m
215
260
320
400
480
600
910
1240
1450
2050
2190

4820
DN
mm
6
8
10
12
16
19
25
31
38
51
60
EN 853-2SN, ROCKMASTER ® /2SN
Slangdimension
01004820
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-38 2 3/8
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
60,0
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA, B och FRAS
Temperatur: -40°C till +100°C (kontinuerligt), max. +125°C
Användning: Syntetiska oljor, mineraloljor, vegetabiliska oljor,
syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten
Standard: Även SAE 100R2AT, ISO 1436-1 2SN/R2AT
Armerings
ytterdiameter
mm
12,7
14,3
16,7
19,8
23,0
27,0
34,8
44,3
50,7
63,5
68,8
Ytterdiameter
mm
14,7
16,3
18,7
21,8
25,0
29,0
36,8
47,0
53,4
66,2
71,5
Max.
arbetstryck
bar
400
350
350
350
250
215
175
140
100
90
90
Min.
sprängtryck
bar
1750
1480
1400
1400
1020
900
670
600
500
420
360
Min.
böjningsradie
mm
50
60
70
89
100
130
160
419
500
630
650
Vikt
g/m
365
405
530
650
720
930
1290
1930
2230
2880
2670
1
11

1
12
4870
DN
mm
6
8
10
12
16
19
25
31
38
51
EN 857-1SC, ROCKMASTER ® /1SC
Slangdimension
01004870
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt)
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten.
Vakuum enl. SAE 100R4 för dim upp till och med DN 31.
Standard: EN 857 1SC, ISO 11237-1 1SC
Armerings
ytterdiameter
mm
10,2
11,5
13,6
17,3
20,6
23,9
31,3
38,4
45,0
58,0
Ytterdiameter
mm
12,0
13,6
15,5
19,1
22,4
25,9
33,1
40,9
47,5
60,5
Max.
arbetstryck
bar
260
250
225
190
150
150
110
75
50
50
Min.
sprängtryck
bar
1050
1000
900
760
600
600
440
300
200
200
Min.
böjningsradie
mm
50
55
60
70
90
100
160
210
300
400
Vikt
g/m
180
210
255
355
430
520
730
1040
1170
1560

4880
DN
mm
5
6
8
10
12
16
19
25
31
38
51
63
76
EN 857-2SC, ROCKMASTER ® /2SC
Slangdimension
01004880
storlek tum
-03 3/16
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
-48 3
Innerdiameter
mm
4,8
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
63,5
76,2
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA, B och FRAS
Temperatur: -40°C till +100°C (kontinuerligt), max. +125°C
Användning: Syntetiska oljor, mineraloljor, vegetabiliska oljor,
syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten
Vakuum enligt SAE 100R4 för alla dimensioner
Standard: ISO 11237-1 2SC, SAE 100R16S,
DN 25 SAE 100R17, ISO 11237-1 R17
Armerings
ytterdiameter
mm
9,7
11,3
12,9
15,0
18,5
21,8
25,6
33,0
41,1
47,7
60,4
73,0
87,8
Ytterdiameter
mm
11,5
13,1
14,7
16,8
20,3
23,6
27,6
35,2
43,6
50,7
63,4
76,0
90,5
Max.
arbetstryck
bar
420
400
350
330
275
250
245
210
140
100
90
70
45
Min.
sprängtryck
bar
2000
1850
1700
1500
1220
1050
980
840
560
400
360
300
180
Min.
böjningsradie
mm
40
45
55
65
80
90
120
150
250
300
400
760
900
Vikt
g/m
220
275
325
390
500
620
790
1180
1550
1830
2430
2900
3120
1
13

1
14
4300
DN
mm
6
10
12
16
19
25
31
38
51
76
ROCKMASTER ® /2 PLUS
Slangdimension
01004300
storlek tum
-04 1/4
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-48 3
Innerdiameter
mm
6,4
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
76,2
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA och FRAS
Temperatur: -40°C till +100°C (kontinuerligt), max. +125°C
Användning: Syntetiska oljor, mineraloljor, vegetabiliska oljor,
syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten
Armerings
ytterdiameter
mm
11,3
16,7
20,1
23,2
27,1
35,1
44,5
51,0
62,8
87,8
Ytterdiameter
mm
13,1
18,5
22,1
25,2
29,3
37,8
47,2
53,7
65,5
91,4
Max.
arbetstryck
bar
450
400
362
340
310
240
175
146
130
70
Min.
sprängtryck
bar
1800
1600
1450
1360
1240
960
700
584
530
280
Min.
böjningsradie
mm
45
127
150
200
230
300
380
450
600
500
Vikt
g/m
275
520
700
860
1060
1570
2120
2460
3090
4030

4700
DN
mm
6
8
10
12
16
19
25
ETERNITY/2
Slangdimension
01004700
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
Innertub: Oljebeständigt syntetiskt gummi (ECO Plus-tub)
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt gummi,
Rockmaster typ
Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt), max. +135°C
Användning: Vegetabiliska, syntetiska och mineraloljor, syntetiska esterbaserade
oljor (max. 100°C), vatten/oljeemulsion och vatten
Anmärkning: Överstiger EN 857 2SC, SAE 100R16S och ISO 11237 2SC
Armerings
ytterdiameter
mm
11,3
12,9
15,0
18,6
22,7
27,1
33,7
Ytterdiameter
mm
13,1
14,7
16,8
20,4
24,7
29,3
35,9
Max.
arbetstryck
bar
450
400
365
350
300
300
225
Min.
sprängtryck
bar
1800
1600
1460
1400
1200
1200
900
Min.
böjningsradie
mm
45
55
65
80
90
120
160
Vikt
g/m
275
325
390
560
730
1070
1340
1
15

1
16
6450
DN
mm
6
10
12
16
19
25
31
38
51
EN 856-4SP, ROCKMASTER ® /4SP
Slangdimension
01006450
storlek tum
-04 1/4
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi, antistatiskt
Godkänt av MSHA, B och FRAS
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion
Esterbaserade oljor max. 100°C
Anmärkning: Slangen testad med 1.000.000 cykler vid 133% av
arbetstryck
Standard: ISO 3862-1 4SP
Dim DN 16 och DN 19 kompakt version överträffar standard
Armerings
ytterdiameter
mm
14,7
17,6
20,3
23,8
28,2
35,0
46,1
52,4
65,4
Ytterdiameter
mm
17,6
21,0
24,2
27,6
31,7
39,0
49,7
56,1
69,0
Max.
arbetstryck
bar
485
450
420
380
380
320
210
185
175
Min.
sprängtryck
bar
2400
2000
1750
1600
1600
1400
1250
1000
1000
Min.
böjningsradie
mm
125
125
175
200
240
340
460
560
660
Vikt
g/m
590
740
880
1080
1450
1880
2990
3500
5010

6150
DN
mm
16
19
25
31
38
51
EN 856-4SH, ROCKMASTER ® /4SH
Slangdimension
01006150
storlek tum
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi
Godkänt av MSHA, B och FRAS.
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion
Esterbaserade oljor max. 100°C
Anmärkning: Slangen testad med 1.000.000 cykler vid 133% av
arbetstryck (gäller med interlock kopplingar)
Standard: ISO 3862-1 4SH
OBS! Med Multifit 2000 kopplingar gäller max. 100°C.
Testad enligt ISO 6803, statiskt över 400.000 cykler.
Ej för tyngre hydraulik och böjningar nära hylsan.
Armerings
ytterdiameter
mm
25,5
28,2
35,1
42,2
49,1
63,5
Ytterdiameter
mm
28,5
31,9
38,1
45,0
53,1
67,5
Max.
arbetstryck
bar
450
420
385
350
300
250
Min.
sprängtryck
bar
1850
1750
1750
1400
1250
1000
Min.
böjningsradie
mm
180
210
220
420
560
700
Vikt
g/m
1290
1500
2040
2410
3170
4460
1
17

1
18
6700
DN
mm
10
12
16
19
25
31
38
51
SAE 100R12, ROCKMASTER ® /12
Slangdimension
01006700
storlek tum
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi,
antistatiskt
Godkänt av MSHA och FRAS
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion
Esterbaserade oljor max. 100°C
Anmärkning: Slangen testad med 1.000.000 cykler vid 133% av
arbetstryck
Standard: EN 856 R12, ISO 3862-1 R12
Armerings
ytterdiameter
mm
17,3
20,4
24,4
27,4
35,0
43,1
50,0
63,6
Ytterdiameter
mm
20,0
23,5
27,1
30,4
37,6
45,9
53,3
66,7
Max.
arbetstryck
bar
280
280
280
280
280
210
175
175
Min.
sprängtryck
bar
1600
1350
1300
1300
1150
1000
1000
800
Min.
böjningsradie
mm
100
125
140
150
225
250
500
630
Vikt
g/m
620
760
990
1160
1740
2280
3130
4440

6800
DN
mm
6
10
12
19
25
31
38
51
SAE 100R13, ROCKMASTER ® /13
Slangdimension
01006800
storlek tum
-04 1/4
-06 3/8
-08 1/2
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
9,5
12,7
19,0
25,4
31,8
38,1
50,8
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg (dim DN 19 till DN 25),
sex inlägg (dim DN 31 till DN 51) med hög draghållfasthet
Ytterhölje: Flam-, ozon-, väder- och nötningsbeständigt gummi, antistatiskt
Godkänt av MSHA, B och FRAS
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion
Esterbaserade oljor max. 100°C
Anmärkning: Slangen testad med 1.000.000 cykler vid 120% av
arbetstryck
Standard: EN 856 R13, ISO 3862 R13
Armerings
ytterdiameter
mm
14,6
17,4
21,5
29,0
36,0
47,0
54,6
68,4
Ytterdiameter
mm
17,6
20,4
24,5
31,8
39,2
50,0
57,5
72,0
Max.
arbetstryck
bar
690
690
620
350
350
350
350
350
Min.
sprängtryck
bar
3250
2900
2500
1950
1650
1500
1600
1500
Min.
böjningsradie
mm
120
150
200
240
300
420
500
630
Vikt
g/m
660
830
1140
1630
2190
3600
4700
6800
1
19

1
20
6900
DN
mm
19
25
31
38
SAE 100R15, ROCKMASTER ® /15
Slangdimension
01006900
storlek tum
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
Innerdiameter
mm
19,0
25,4
31,8
38,1
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg (dim DN 19 till 25), sex inlägg
(dim DN 31 till 38) med hög draghållfasthet
Ytterhölje: Flam-, ozon, väder- och nötningsbeständigt gummi, antistatiskt
Godkänt av MSHA, B och FRAS
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion
Esterbaserade oljor max. 100°C
Anmärkning: Slangen testad med 1.000.000 cykler vid 133% av
arbetstryck (SAE kräver endast 120%)
Standard: ISO 3862-1 R15
Armerings
ytterdiameter
mm
28,2
35,1
46,3
54,6
Ytterdiameter
mm
31,0
38,1
49,5
57,5
Max.
arbetstryck
bar
420
420
420
420
Min.
sprängtryck
bar
1750
1750
1680
1680
Min.
böjningsradie
mm
265
267
267
315
Vikt
g/m
1440
2040
3660
4700

6540
DN
mm
19
25
31
XTRAFLEX/4000
Slangdimension
01006540
storlek tum
-12 3/4
-16 1
-20 1 1/4
Innerdiameter
mm
19,0
25,4
31,8
Innertub: Oljebeständigt syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt syntetiskt gummi
Rockmaster typ. Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska oljor, mineraloljor, syntetiska esterbaserade
oljor (max. 100°C), vatten/oljeemulsion, vatten
Anmärkning: Extremt flexibel (låg böjningskraft), mindre böjningsradie
OBS! Monterade slanglängder bör ej överstiga DN 19≤80 cm,
DN 25≤120 cm, DN 31≤160 cm
Armerings
ytterdiameter
mm
27,4
35,1
43,8
Ytterdiameter
mm
30,4
38,1
47,0
Max.
arbetstryck
bar
280
280
280
Min.
sprängtryck
bar
1120
1120
1120
Min.
böjningsradie
mm
120
150
210
Vikt
g/m
1130
1940
2600
1
21

1
22
6550
DN
mm
19
25
31
XTRAFLEX/5000
Slangdimension
01006550
storlek tum
-12 3/4
-16 1
-20 1 1/4
Innerdiameter
mm
19,0
25,4
31,8
Innertub: Oljebeständigt syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt syntetiskt gummi
Rockmaster typ. Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska oljor, mineraloljor, syntetiska esterbaserade
oljor (max. 100°C), vatten/oljeemulsion, vatten
Anmärkning: Extremt flexibel (låg böjningskraft), mindre böjningsradie
OBS! Monterade slanglängder bör ej överstiga DN 19≤80 cm,
DN 25≤120 cm, DN 31≤160 cm
OBS! Med Multifit 2000 kopplingar gäller max. 100°C.
Testad enligt ISO 6803 statiskt över 400.000 cykler.
Ej för tyngre hydraulik och böjningar nära hylsan.
Armerings
ytterdiameter
mm
28,2
35,1
42,2
Ytterdiameter
mm
31,2
38,1
45,2
Max.
arbetstryck
bar
350
350
350
Min.
sprängtryck
bar
1400
1400
1400
Min.
böjningsradie
mm
120
150
350
Vikt
g/m
1360
1930
2430

6560
DN
mm
19
25
31
XTRAFLEX/6000
Slangdimension
01006560
storlek tum
-12 3/4
-16 1
-20 1 1/4
Innerdiameter
mm
19,0
25,4
31,8
Innertub: Oljebeständigt syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg (DN 19 - DN 25),
sex spirallindade stålinlägg (DN 31) med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt syntetiskt gummi
Rockmaster typ. Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska oljor, mineraloljor, syntetiska esterbaserade
oljor (max. 100°C), vatten/oljeemulsion, vatten
Anmärkning: Extremt flexibel (låg böjningskraft), mindre böjningsradie.
ISO 18752-C
Armerings
ytterdiameter
mm
28,2
35,1
46,3
Ytterdiameter
mm
32,0
38,1
49,5
Max.
arbetstryck
bar
420
420
420
Min.
sprängtryck
bar
1680
1680
1680
Min.
böjningsradie
mm
170
220
267
Vikt
g/m
1450
2040
3660
1
23

1
24
3400
DN
mm
5
6
8
10
12
16
19
25
31
38
51
60
EN 853-1SN, SAE 100R1AT, ISO 1436-1SN/R1AT
Slangdimension
01003400
storlek tum
-03 3/16
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-38 2 3/8
Innerdiameter
mm
4,8
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
60,0
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi. Slät ytterhölje FRAS godkänt dim -03 till -08.
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
9,5
11,2
12,8
15,1
18,1
21,3
25,3
33,1
40,6
47,0
60,4
68,8
Ytterdiameter
mm
11,5
13,2
14,8
17,1
20,1
23,3
27,3
35,1
43,3
49,7
63,1
71,5
Max.
arbetstryck
bar
250
225
215
180
160
130
105
88
63
50
40
50
Min.
sprängtryck
bar
1000
900
850
720
640
520
420
350
250
200
160
200
Min.
böjningsradie
mm
89
100
114
127
178
200
240
300
419
500
630
650
Vikt
g/m
185
220
270
340
400
490
610
920
1260
1470
2040
2210

4400
DN
mm
5
6
8
10
12
16
19
25
31
38
51
60
EN 853-2SN, SAE 100R2AT, ISO 1436 2SN/R2AT
Slangdimension
01004400
storlek tum
-03 3/16
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-38 2 3/8
Innerdiameter
mm
4,8
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
60,0
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
11,3
12,7
14,3
16,7
19,8
23,0
27,0
34,8
44,3
50,7
63,5
68,8
Ytterdiameter
mm
13,3
14,7
16,3
18,7
21,8
25,0
29,0
36,8
47,0
53,4
66,2
71,5
Max.
arbetstryck
bar
415
400
350
330
275
250
215
165
125
90
80
90
Min.
sprängtryck
bar
1650
1600
1400
1320
1100
1000
860
660
500
360
320
360
Min.
böjningsradie
mm
89
100
114
127
178
200
240
300
419
500
630
650
Vikt
g/m
315
370
410
530
620
720
940
1290
1910
2250
2900
2700
1
25

1
26
3800
DN
mm
6
8
10
12
16
19
25
31
38
51
63
76
EN 857-1SC, ISO 11237-1SC
Slangdimension
01003800
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
-48 3
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
63,5
76,2
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi. MSHA godkänt dim -40 och -48.
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten.
Vakuum enl. SAE 100R4 för dim upp till och med -20.
För hissapplikationer enligt EN81-2:
Arbetstryck DN19=50 bar; DN25=50 bar
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
10,2
11,5
13,6
17,1
20,6
23,9
31,3
38,4
45,0
58,0
70,5
85,0
Ytterdiameter
mm
12,0
13,6
15,5
18,9
22,4
25,9
33,3
40,9
47,5
60,5
73,0
87,7
Max.
arbetstryck
bar
225
215
180
160
130
105
88
63
50
40
50
35
Min.
sprängtryck
bar
1050
1000
850
660
620
480
400
300
200
160
200
140
Min.
böjningsradie
mm
50
55
60
70
90
100
160
210
300
400
760
900
Vikt
g/m
185
215
265
335
445
540
770
1080
1220
1630
2090
2780

4800
DN
mm
6
8
10
12
16
19
25
31
38
51
63
76
EN 857-2SC
Slangdimension
01004800
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
-48 3
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
63,5
76,2
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Vegetabiliska oljor, mineraloljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Vakuum enligt SAE 100R4 i alla dimensioner
Förr hissapplikationer enligt EN81-2:
Arbetstryck DN31=50 bar; DN38=50 bar; DN51=45 bar.
Standard: EN 857 2SC till DN 25, ISO 11237 2SC DN 31, SAE 100R16S
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
11,3
12,9
15,0
18,5
21,8
25,6
33,0
41,1
47,7
60,4
73,0
87,8
Ytterdiameter
mm
13,1
14,7
16,8
20,3
23,6
27,6
35,2
43,6
50,7
63,4
76,0
90,5
Max.
arbetstryck
bar
400
350
330
275
250
215
165
125
100
90
70
45
Min.
sprängtryck
bar
1850
1700
1500
1220
1050
920
720
560
400
360
300
180
Min.
böjningsradie
mm
45
55
65
80
90
120
160
250
300
400
760
900
Vikt
g/m
280
330
395
510
630
800
1130
1570
1900
2460
2980
3250
1
27

1
28
5200
DN
mm
6
8
10
12
SAE 100R17, HARVESTER ® , ISO 11237 R17
Slangdimension
01005200
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
Innerdiameter
mm
6,4
7,9
9,5
12,7
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
10,2
11,5
14,4
17,9
Ytterdiameter
mm
12,0
13,6
16,2
19,7
Max.
arbetstryck
bar
210
210
210
210
Min.
sprängtryck
bar
840
840
840
840
Min.
böjningsradie
mm
50
55
65
90
Vikt
g/m
185
215
305
420

5
6
8
10
12
PILOT
5800
DN
mm
Slangdimension
01005800
storlek tum
-03 3/16
-04 1/4
-05 5/16
-06 3/8
-08 1/2
Innerdiameter
mm
4,8
6,4
7,9
9,5
12,7
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: En flätad stålarmering med hög draghållfasthet
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi. Rockmaster typ
Temperatur: -40°C till +121°C
Användning: Lämplig för pilotledningar. Liten böjradie, kompakta dimensioner
Armerings
ytterdiameter
mm
8,7
9,9
11,5
13,2
16,2
Ytterdiameter
mm
10,5
11,5
13,1
14,8
18,0
Max.
arbetstryck
bar
150
150
120
100
100
Min.
sprängtryck
bar
600
600
480
400
400
Min.
böjningsradie
mm
20
25
30
40
50
Vikt
g/m
145
160
185
205
270
1
29

1
30
5300
DN
mm
6
8
10
12
16
19
25
31
38
51
63
EQUATOR/1
Slangdimension
01005300
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
63,5
Innertub: Oljebeständigt syntetiskt gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Blått syntetiskt gummi med stor nötnings-, ozon-, väder- och
värmebeständighet. Finns även med svart ytterhölje.
Temperatur: -55°C till +135°C (kontinuerligt), max. +150°C
Specifikation: Överträffar EN 853 1SN, SAE 100 R1AT, ISO 1436-1 1SN/R1AT
Användning: Mineraloljor, vatten/oljeemulsion, och
vatten/glykollösning (max. 100°C)
Anmärkning: MSHA-godkänd
OBS! Vid kompressoranvändning krävs prickat ytterhölje.
Får ej användas till luftbromsar.
Armerings
ytterdiameter
mm
11,0
12,6
15,0
18,1
21,3
25,2
33,1
40,6
46,9
60,4
72,0
Ytterdiameter
mm
13,4
15,0
17,3
20,5
23,5
27,7
35,8
43,5
50,0
63,1
74,6
Max.
arbetstryck
bar
225
215
180
160
130
105
88
65
50
40
35
Min.
sprängtryck
bar
1000
900
800
680
600
500
360
345
290
250
140
Min.
böjningsradie
mm
100
114
127
178
200
240
300
420
500
630
600
Vikt
g/m
240
280
335
430
500
640
970
1300
1540
2100
2400

5400
DN
mm
6
8
10
12
16
19
25
31
38
51
EQUATOR/2
Slangdimension
01005400
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Oljebeständigt syntetiskt gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Blått syntetiskt gummi med stor nötnings-, ozon-, väder- och
värmebeständighet. Finns även med svart ytterhölje.
Temperatur: -55°C till +135°C (kontinuerligt), max. +150°C
Specifikation: Överträffar EN 853 2SN, SAE 100 R2AT, ISO 1436-1 2SN/R2AT
Användning: Mineraloljor, vatten/oljeemulsion, och vatten/glykollösning
(max. 100°C)
Anmärkning: MSHA-godkänd
OBS! Vid kompressoranvändning krävs prickat ytterhölje.
Får inte användas till luftbromsar.
Armerings
ytterdiameter
mm
12,7
14,3
16,7
19,8
23,0
27,0
34,8
44,3
50,7
63,5
Ytterdiameter
mm
14,9
16,5
19,0
22,0
25,2
29,0
37,0
47,0
53,4
66,2
Max.
arbetstryck
bar
400
350
330
275
250
215
175
150
100
90
Min.
sprängtryck
bar
1725
1480
1400
1200
1020
900
700
600
410
370
Min.
böjningsradie
mm
100
114
127
178
200
240
300
420
500
630
Vikt
g/m
395
435
530
640
760
940
1350
2010
2250
3080
1
31

1
32
1900
DN
mm
6
10
JACKMASTER
Slangdimension
01001900
storlek tum
-04
-06
1/4
3/8
Innerdiameter
mm
6,4
9,5
Innertub: Oljebeständigt syntetiskt gummi
Armering: Två flätade stålinlägg med hög draghållfasthet
Ytterhölje: Nötnings- och väderbeständigt syntetiskt gummi
Temperatur: -40°C till +100°C (kontinuerligt), max. +121°C
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
OBS! Produkten konstruerad för höga statiska tryck.
Enligt IJ 100 specifikation för hydrauliska domkrafter.
Annan användning kan reducera slangens livslängd.
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
12,7
15,0
Ytterdiameter
mm
14,7
16,8
Max.
arbetstryck
bar
725
725
Min.
sprängtryck
bar
1450
1450
Min.
böjningsradie
mm
100
127
Vikt
g/m
370
395

6
10
12
19
25
FIREND
1940
DN
mm
Slangdimension
01001940
storlek tum
-04 1/4
-06 3/8
-08 1/2
-12 3/4
-16 1
Innerdiameter
mm
6,4
9,5
12,7
19,0
25,4
Innertub: Oljebeständigt syntetiskt gummi
Armering: Ett flätat stålinlägg med hög draghållfasthet
Ytterhölje: Rött syntetiskt gummi med stor ozon-, nötnings-, flam- och
väderbeständigt syntetiskt gummi. MSHA-godkänt.
Präglad märkning.
Temperatur: -40°C till +100°C
Användning: Mineraloljor, syntetiska esterbaserade oljor, vatten/oljeemulsion,
vatten
Standard: Tillämpliga är ISO 1436-1SN, SAE J517 typ 100R1S och
R1AT, EN 853 1SN
Armerings
ytterdiameter
mm
11,6
15,0
18,1
25,3
33,1
Ytterdiameter
mm
13,0
17,0
20,1
27,9
35,7
Max.
arbetstryck
bar
225
180
160
105
88
Min.
sprängtryck
bar
900
720
640
420
350
Min.
böjningsradie
mm
100
127
178
240
300
Vikt
g/m
220
325
410
660
980
1
33

1
34
5920
DN
mm
6
10
12
SHIELDMASTER/2000 FROST
Slangdimension
01005920
storlek tum
-04 1/4
-06 3/8
-08 1/2
Innerdiameter
mm
6,4
9,5
12,7
Innertub: Oljebeständigt syntetiskt gummi
Armering: Ett flätat stålinlägg
Ytterhölje: Speciellt kompositmaterial med utmärkta egenskaper mot
nötning, ozon och väder
Temperatur: Invändigt: -45°C till +100°C (kontinuerligt), max. +125°C
Utvändigt: -55°C
Användning: Alla applikationer där extrem nötning förekommer och där
skyddsspiraler används
Anmärkning: Halogenfri slang
Armerings
ytterdiameter
mm
10,2
13,6
17,1
Ytterdiameter
mm
12,3
15,8
19,3
Max.
arbetstryck
bar
140
140
140
Min.
sprängtryck
bar
560
560
560
Min.
böjningsradie
mm
50
60
70
Vikt
g/m
185
270
350

5940
DN
mm
6
8
10
12
16
19
25
31
38
51
SHIELDMASTER/4000 FROST
Slangdimension
01005940
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Oljebeständigt syntetiskt gummi
Armering: Två flätade stålinlägg (dim DN 6 - DN 19) med hög draghållfasthet,
fyra spirallindade inlägg (dim DN 25 - DN 51) med
hög draghållfasthet
Ytterhölje: Speciellt kompositmaterial med utmärkta egenskaper mot
nötning, ozon och väder
Temperatur: Invändigt: -45°C till +100°C (kontinuerligt), max. +125°C
Utvändigt: -55°C
Användning: Alla applikationer där extrem nötning förekommer och där
skyddsspiraler används. Mineraloljor, vegetabiliska oljor, syntetiska
esterbaserade oljor (max. 100°C), vatten/oljeemulsioner, vatten.
Kopplingar: MF2000 (DN 6 - 38), Interlock Plus (DN 51)
Armerings
ytterdiameter
mm
11,6
12,9
15,4
18,5
22,7
27,1
35,1
43,8
50,0
63,5
Ytterdiameter
mm
13,6
14,9
17,4
20,7
25,1
29,7
38,1
47,0
53,5
68,0
Max.
arbetstryck
bar
276
276
276
276
276
276
276
276
276
276
Min.
sprängtryck
bar
1110
1110
1110
1110
1110
1110
1110
1110
1110
1110
Min.
böjningsradie
mm
50
57
63
80
90
120
267
400
500
700
Vikt
g/m
275
295
400
510
720
1070
1950
2590
3160
4580
1
35

1
36
5950
DN
mm
6
8
10
12
16
19
25
SHIELDMASTER/5000 FROST
Slangdimension
01005950
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
Innertub: Oljebeständigt syntetiskt gummi
Armering: Två flätade stålinlägg (dim DN 6 - DN 12) med hög draghållfasthet,
fyra spirallindade inlägg (dim DN 16 - DN 25) med
hög draghållfasthet
Ytterhölje: Speciellt kompositmaterial med utmärkta egenskaper mot
nötning, ozon och väder
Temperatur: Invändigt: -45°C till +100°C (kontinuerligt), max. +125°C
Utvändigt: -55°C
Användning: Alla applikationer där extrem nötning förekommer och där
skyddsspiraler används. Mineraloljor, vegetabiliska oljor, syntetiska
esterbaserade oljor (max. 100°C), vatten/oljeemulsioner, vatten.
Kopplingar: MF2000 (DN 6 - 16), Interlock Plus (DN 19 - 25)
Armerings
ytterdiameter
mm
11,6
12,9
15,0
19,8
24,4
28,2
35,1
Ytterdiameter
mm
13,6
15,1
17,2
22,2
27,2
31,2
38,1
Max.
arbetstryck
bar
345
345
345
345
345
345
345
Min.
sprängtryck
bar
1380
1380
1380
1380
1380
1380
1380
Min.
böjningsradie
mm
50
55
65
120
200
230
267
Vikt
g/m
275
340
400
650
980
1360
1950

5960
DN
mm
6
10
12
16
19
25
31
38
51
SHIELDMASTER/6000 FROST
Slangdimension
01005960
storlek tum
-04 1/4
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Oljebeständigt syntetiskt gummi med hög draghållfasthet
Armering: Två flätade stålinlägg (dim DN 6),
fyra spirallindade inlägg (dim DN 10 till DN 25),
sex spirallindade inlägg (dim DN 31 till DN 51)
Ytterhölje: Speciellt kompositmaterial med utmärkta egenskaper mot
nötning, ozon och väder
Temperatur: Invändigt: -45°C till +100°C (kontinuerligt), max. +125°C
Utvändigt: -55°C
Användning: Alla applikationer där extrem nötning förekommer och där
skyddsspiraler används
Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade oljor
(max. 100°C), vatten/oljeemulsioner, vatten.
Kopplingar: MF2000 (DN 6 - 16), Interlock Plus (DN 19 - 38)
Xtralock (DN 51)
Armerings
ytterdiameter
mm
11,3
17,6
20,3
23,7
28,2
35,1
46,3
54,6
68,4
Ytterdiameter
mm
13,5
20,6
23,5
27,0
32,0
38,1
49,5
57,8
72,0
Max.
arbetstryck
bar
420
420
420
420
420
420
420
420
420
Min.
sprängtryck
bar
1680
1680
1680
1680
1680
1680
1680
1680
1680
Min.
böjningsradie
mm
45
110
120
140
170
220
267
315
600
Vikt
g/m
290
710
845
1000
1480
2050
3690
4780
6760
1
37

1
38
2210
DN
mm
6
8
10
12
16
19
25
GOLDEN ISO ® /21 ANTIWEAR
Slangdimension
01002210
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat stålinlägg (DN 6–12),
två flätade stålinlägg (DN 16–25)
Ytterhölje: Stor nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt)
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Standard: ISO 18752 nivå A, SAE J517 typ 100R17, ISO 11237-R17
Godkännande: MSHA, GOST-R
Armerings
ytterdiameter
mm
10,2
11,5
14,4
17,9
22,2
25,6
33,0
Ytterdiameter
mm
12,0
13,6
16,2
19,7
24,0
27,7
35,2
Max.
arbetstryck
bar
210
210
210
210
210
210
210
Min.
sprängtryck
bar
840
840
840
840
840
840
840
Min.
böjningsradie
mm
50
55
65
90
100
120
150
Vikt
g/m
180
210
300
415
620
780
1120

2280
DN
mm
6
8
10
12
16
19
GOLDEN ISO ® /28 ANTIWEAR
Slangdimension
01002280
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade stålinlägg
Ytterhölje: Stor nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt)
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Standard: ISO 18752 nivå A, SAE J517 typ 100R19
Godkännande: MSHA, GOST-R
Armerings
ytterdiameter
mm
11,6
12,9
15,4
18,5
22,7
27,1
Ytterdiameter
mm
13,2
14,5
17,0
20,3
24,7
29,3
Max.
arbetstryck
bar
280
280
280
280
280
280
Min.
sprängtryck
bar
1120
1120
1120
1120
1120
1120
Min.
böjningsradie
mm
50
55
63
80
90
120
Vikt
g/m
260
280
380
495
730
1060
1
39

1
40
2245
DN
mm
16
19
25
31
GOLDEN ISO ® /45 LONGLIFE
Slangdimension
01002245
storlek tum
-10 5/8
-12 3/4
-16 1
-20 1 1/4
Innerdiameter
mm
15,9
19,0
25,4
31,8
Innertub: Oljebeständigt syntetiskt gummi (ECO Plus-tub)
Armering: Fyra spirallindade stålinlägg (DN 16-25),
sex spirallindade stålinlägg (DN 31)
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +121°C (kontinuerligt)
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
Anmärkning: Testad 2.000.000 vid 120 % av arbetstryck
Standard: SAE J517 typ R15, ISO 3862 R15, ISO 18752-D
Godkännande: MSHA, GOST-R
Armerings
ytterdiameter
mm
25,5
28,4
35,4
46,3
Ytterdiameter
mm
28,5
32,0
38,1
49,5
Max.
arbetstryck
bar
460
460
460
450
Min.
sprängtryck
bar
1840
1840
1840
1800
Min.
böjningsradie
mm
250
280
340
420
Vikt
g/m
1290
1530
2150
3790

5122
DN
mm
10
12
TWINPOWER ® /4000
Slangdimension
01005122
storlek tum
-06 3/8
-08 1/2
Innerdiameter
mm
9,5
12,7
Innertub: Syntetiskt gummi
Armering: Två flätade stålinlägg
Ytterhölje: Nötnings-, ozon- och väderbeständigt syntetiskt gummi
Temperatur: -40°C till +100°C (intermittent +120°C)
Användning: Mineraloljor, vegetabiliska och syntetiska oljor, glykoler,
vatten/oljeemulsion, vatten
OBS! Slangbredd DN 10: 36,0 mm, DN 12: 43,5 mm
Standard: DN 10: ISO 11237 R16, SAE J517 typ 100R16
DN 12: ISO 11237 2SC, EN857 2SC, SAE J517 typ 100R16S
Armerings
ytterdiameter
mm
15,4
18,5
Ytterdiameter
mm
17,8
21,5
Max.
arbetstryck
bar
280
280
Min.
sprängtryck
bar
1120
1120
Min.
böjningsradie
mm
65
80
Vikt
g/m
830
1060
1
41

1
42
5133
DN
mm
10
12
TWINPOWER ® /5000
Slangdimension
01005133
storlek tum
-06 3/8
-08 1/2
Innerdiameter
mm
9,5
12,7
Innertub: Syntetiskt gummi
Armering: Två flätade stålinlägg
Ytterhölje: Nötnings-, ozon- och väderbeständigt syntetiskt gummi
Temperatur: -40°C till +100°C (intermittent +120°C)
Användning: Mineraloljor, vegetabiliska oljor, syntetiska esterbaserade
oljor, vatten/oljeemulsion, vatten
OBS! Slangbredd DN 10: 36,0 mm, DN 12: 43,5 mm
Standard: Överträffar ISO 11237 2SC, EN857 2SC, SAE J517 typ 100R16S
Armerings
ytterdiameter
mm
15,0
18,6
Ytterdiameter
mm
17,6
21,6
Max.
arbetstryck
bar
350
350
Min.
sprängtryck
bar
1400
1400
Min.
böjningsradie
mm
65
80
Vikt
g/m
830
1190

6
8
10
12
16
19
25
PUSHFIT
07200111
DN
mm
Slangdimension
07200111
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
OBS! Arbetstryck enligt SAE J30 R6:
!
DN 6 - DN 10
DN 12 - DN 25
3,4 bar
2,4 bar
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
Innertub: Bränsle- och oljebeständigt syntetiskt gummi
Armering: Ett flätat textilinlägg
Ytterhölje: Väderbeständigt syntetiskt gummi
Temperatur: -40°C till +100°C (kontinuerligt), max +121°C
Användning: Vegetabiliska och mineraloljor, syntetiska esterbaserade oljor,
vatten/oljeemulsion, vatten, diesel, bensin
Används med ”PUSH-LOCK” kopplingar
Slangklämmor rekommenderas vid bränsleanvändning.
Standard: SAE J30 R6
Ytterdiameter
mm
12,7
14,3
15,8
19,6
23,6
26,2
33,0
Max.
arbetstryck
bar
35
35
35
25
25
21
14
Min.
sprängtryck
bar
140
140
140
100
100
84
56
Min.
böjningsradie
mm
76
76
76
127
150
180
240
Vikt
g/m
130
155
175
235
320
340
455
1
43

1
44
5
6
8
10
12
16
19
25
EN 854-R6/1TE, MULTITEX
07200211
DN
mm
Slangdimension
07200211
storlek tum
-03 3/16
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
Innerdiameter
mm
4,8
6,4
7,9
9,5
12,7
15,9
19,0
25,4
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat textilinlägg
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +125°C
Användning: Vegetabiliska och mineraloljor, syntetiska esterbaserade oljor,
vatten/oljeemulsion, vatten
Standard: Även SAE100R6, ISO 4079 R6/1TE
Ytterdiameter
mm
11,0
12,6
14,1
15,8
19,4
23,0
26,0
32,0
Max.
arbetstryck
bar
35
30
30
30
30
30
30
30
Min.
sprängtryck
bar
140
120
120
120
120
120
120
120
Min.
böjningsradie
mm
35
45
65
75
90
115
140
150
Vikt
g/m
90
115
140
160
210
290
325
400

6
8
10
12
16
19
25
31
EN 854-2TE
07200212
DN
mm
Slangdimension
07200212
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Ett flätat textilinlägg
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +125°C (kontinuerligt)
Användning: Vegetabiliska och mineraloljor, syntetiska esterbaserade oljor,
vatten/oljeemulsion, vatten
Standard: Även ISO 4079 2TE
Ytterdiameter
mm
13,0
14,6
16,1
19,2
23,6
26,5
33,4
41,5
Max.
arbetstryck
bar
75
68
63
58
50
45
40
35
Min.
sprängtryck
bar
300
272
252
232
200
180
160
140
Min.
böjningsradie
mm
40
50
60
70
90
110
130
140
Vikt
g/m
125
150
180
220
290
360
440
650
1
45

1
46
6
8
10
12
16
19
25
31
38
51
EN 854-3TE
07200213
DN
mm
Slangdimension
07200213
storlek tum
-04 1/4
-05 5/16
-06 3/8
-08 1/2
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
Innerdiameter
mm
6,4
7,9
9,5
12,7
15,9
19,0
25,4
31,8
38,1
50,8
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade textilinlägg
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +125°C (kontinuerligt)
Användning: Vegetabiliska och mineraloljor, syntetiska esterbaserade oljor,
vatten/oljeemulsion, vatten, diesel (upp till 93°C)
Standard: Även ISO 4079 3TE
Ytterdiameter
mm
14,2
16,6
18,2
21,5
25,6
28,8
35,4
42,5
49,4
62,2
Max.
arbetstryck
bar
145
130
110
93
80
70
55
45
40
33
Min.
sprängtryck
bar
580
520
440
372
320
280
220
180
160
132
Min.
böjningsradie
mm
45
55
70
85
105
130
150
190
240
300
Vikt
g/m
150
210
230
290
395
455
580
740
920
1140

16
19
25
31
38
51
63
76
89
102
SAE 100R4, SPIRTEX/K
07002661
DN
mm
Slangdimension
07002661
storlek tum
-10 5/8
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
-48 3
-56 3 1/2
-64 4
Innerdiameter
mm
15,9
19,0
25,4
31,8
38,1
50,8
63,5
76,2
88,9
101,6
Innertub: Oljebeständigt nitrilbaserat gummi
Armering: Två flätade textilinlägg med en spiralwire
Ytterhölje: Nötnings-, ozon- och väderbeständigt kloroprenbaserat
gummi
Temperatur: -40°C till +100°C (kontinuerligt)
Användning: Vegetabiliska och mineraloljor, syntetiska esterbaserade oljor,
vatten/oljeemulsion, vatten. Motstår vakuum.
Ytterdiameter
mm
26,0
29,0
35,0
42,0
48,5
61,5
76,0
88,0
103,0
115,0
Max.
arbetstryck
bar
21
21
17
14
10
7
4
4
3
2
Min.
sprängtryck
bar
64
84
70
56
42
28
17
16
12
10
Min.
böjningsradie
mm
96
125
150
200
254
300
355
457
530
610
Vikt
g/m
590
550
680
840
1024
1420
2150
2850
3450
3900
1
47

1
48
19
25
31
38
51
63
76
DIAMONDSPIR
6960
DN
mm
Slangdimension
01006960
storlek tum
-12 3/4
-16 1
-20 1 1/4
-24 1 1/2
-32 2
-40 2 1/2
-48 3
Innerdiameter
mm
19,0
25,4
31,8
38,1
50,8
63,5
76,2
Innertub: Syntetiskt gummi (ECO Plus-tub)
Armering: Sex spiralindade stålinlägg med hög draghållfasthet,
under DN 19 fyra spiral
Ytterhölje: Nötnings-, ozon-, väder- och värmebeständigt gummi.
Godkänt av MSHA
Temperatur: -40°C till +121°C (kontinuerligt), max. +125°C
Användning: Vegetabiliska, syntetiska och mineraloljor, vatten, glykol och
mineralolja/vattenemulsion. Esterbaserade oljor max. 100°C.
Anmärkning: Slangen testad med 500.000 cykler
Kopplingar: X-tralock
Standard: ISO 6807-D (DN 76), överträffar ISO 3862 R15
Armerings
ytterdiameter
mm
29,1
38,2
47,7
55,2
68,4
80,6
90,8
Ytterdiameter
mm
32,1
41,2
50,9
58,7
71,9
84,8
94,6
Max.
arbetstryck
bar
560
560
525
475
420
350
210
Min.
sprängtryck
bar
2240
2240
2100
1900
1680
1400
870
Min.
böjningsradie
mm
280
350
420
500
600
800
900
Vikt
g/m
1660
2910
4210
5230
6680
8110
7910

6300
DN
mm
10
12
19
25
12
19
GOLDENBLAST/PLUS
01006300
6312
DN
mm
Slangdimension
storlek tum
-06 3/8
-08 1/2
-12 3/4
-16 1
01006312
storlek tum
-08 1/2
-12 3/4
Innerdiameter
mm
9,5
12,7
19,0
25,4
mm
12,7
19,0
Innertub: Vattenbeständigt syntetiskt gummi
Armering: Fyra spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Syntetiskt gummi med stor nötnings-, ozon- och temperaturbeständighet
Godkänt av MSHA
Temperatur: 0°C till +70°C (kontinuerligt), max. +93°C
Säkerhetsfaktor:
1:2,5
Användning: Vatten
Kopplingar: Blastlock
Anmärkning: Standard AS/NZS 4233.2
Armerings
ytterdiameter
mm
17,4
21,5
29,0
35,1
GOLDENBLAST/SIX
Slangdimension
Innerdiameter
mm
25,9
32,4
Ytterdiameter
mm
20,0
24,1
32,0
38,1
mm
28,9
35,4
Max.
arbetstryck
bar
1250
1100
1000
700
bar
1450
1350
Min.
sprängtryck
bar
3125
2750
2500
1750
bar
3625
3375
Min.
böjningsradie
mm
230
230
250
250
mm
250
280
g/m
800
1110
1730
2040
Innertub: Vattenbeständigt syntetiskt gummi
Armering: Sex spirallindade stålinlägg med hög draghållfasthet
Ytterhölje: Syntetiskt gummi med stor nötnings-, ozon- och temperaturbeständighet
Godkänt av MSHA
Temperatur: 0°C till +70°C (kontinuerligt), max. +93°C
Säkerhetsfaktor:
1:2,5
Användning: Vatten
Kopplingar: Blastlock
Anmärkning: Standard SD/NZS 4233.2
Armerings
ytterdiameter
Ytterdiameter
Max.
arbetstryck
Min.
sprängtryck
Min.
böjningsradie
Vikt
Vikt
g/m
1880
2630
1
49

1
50
6307
DN
mm
10
12
GOLDENBLAST
Slangdimension
01006307
storlek tum
-06 3/8
-08 1/2
Innerdiameter
mm
9,5
12,7
Innertub: Vattenbeständigt syntetiskt gummi
Armering: Fyra spiralindade stålinlägg med hög draghållfasthet
Ytterhölje: Syntetiskt gummi med stor nötnings-, ozon- och temperaturbeständighet
Godkänt av MSHA
Temperatur: 0°C till +70°C (kontinuerligt), max. +93°C
Säkerhetsfaktor:
1:2,5
Användning: Vatten
Kopplingar: Blastlock
Anmärkning: Standard AS/NZS 4233.2
Armerings
ytterdiameter
mm
17,6
20,4
Ytterdiameter
mm
20,2
23,0
Max.
arbetstryck
bar
750
750
Min.
sprängtryck
bar
1875
1875
Min.
böjningsradie
mm
180
220
Vikt
g/m
700
820

GUIDE FÖR VAL AV MANULI-
SLANG AVSEENDE ARBETSTRYCK
bar
550
500
450
400
350
300
250
200
150
100
50
ROCKMASTER, FLÄTAD
4810
4820
4870
4880
4300
0
5 6 8 10 12 16 19 25 31 38 51 60 63 76
DN/mm
1
51

1
52
bar
700
650
600
550
500
450
400
350
300
250
200
150
ROCKMASTER, SPIRAL
6450
6150
6700
6800
6900
0
6 10 12 16 19 25 31 38 51 60 63 76
DN/mm
bar
550
500
450
400
350
300
250
200
150
100
50
STÅLFLÄTAD SLANG
3400
4400
4700
5800
5200
4800
3800
0
5 6 8 10 12 16 19 25 31 38 51 60 63 76
DN/mm

SLANG OCH KOPPLINGAR
TEKNISKA DEFINITIONER
Arbetstryck
Hydraulslangar är konstruerade för kontinuerlig drift vid maximalt arbetstryck för respektive
slangtyp. Generellt utgör slangens arbetstryck 1/4 av sprängtrycket sålunda i enlighet
med av EN eller SAE-specifikationer rekommenderade säkerhetsfaktorer.
Tryckstötar
I så gott som alla hydrauliska system uppkommer tryckstötar som kan överskrida säkerhetsventilernas
inställning och därmed påverka slangens och övriga komponenters
livslängd. I sådana system där höga tryckstötar är markanta och mycket frekventa rekommenderas
en högre säkerhetsfaktor medan man i system där mycket låga eller inga
tryckstötar förekommer kan acceptera en lägre säkerhetsfaktor.
Höga tryck
Applikationer i system där lättflyktiga media användes under höga tryck kan vara komplicerade.
Slangenheter måste väl skyddas för all yttre påverkan av mekaniska och/eller
kemiska orsaker. Slangen måste också monteras på så sätt att den inte genom att lossna
kan åstadkomma skada eller utgöra någon fara vid eventuellt slangbrott.
Arbetstemperatur
Specificerade temperaturer avser använt medias maximala temperatur. Högre temperaturer
kan ha en negativ effekt på slangen och nedsätta dess livslängd samt försämra
förankringen mellan slang och koppling. Olika media kan dock påverka slangmaterielet
i varierande grad varför maximal arbetstemperatur kan variera beroende på media. Kontinuerlig
drift av både maximal temperatur och maximalt arbetstryck samtidigt bör alltid
undvikas.
Omgivande temperatur
Mycket höga och mycket låga omgivande temperaturer påverkar slangens ytterhölje och
materialet i armeringslagren och kan således påverka slangens livslängd.
Böjningsradie
Minsta rekommenderade böjningsradie är baserad på maximalt arbetstryck med slangen
i fast läge. Säkerhetsfaktorn minskas och om böjningsradien reduceras under rekommenderat
minimum.
Volymetrisk expansion
Hydraulslangar är normalt tillverkade med en neutral flätningsvinkel i armeringslagren för
att motverka volymetrisk expansion.
Elektriskt ledande slang
För icke elektriskt ledande applikationer användes slang med textilinlägg medan slang
med stålinlägg kan användas för ledande applikationer.
Kemisk resistens
Ytterhöljet på hydraulslangar är resistent mot fukt, rengöringsmedel, oljor och bränsle
etc.
1
53

1
54
SLANGDIMENSIONERING
Vid val av slangdimension används nomogrammet nedan eller en beräkning enligt följande
formel:
Nomogrammet används så här:
Lägg en linjal som täcker den vänstra kolumnen - beräknad volymström - och den högra
- önskad strömningshastighet. Avläs skalan för slangdiameter.
Ovanstående nomogram är baserat på laminära strömningar. I många fall kan man
arbeta med högre genomströmningshastigheter. Hänsyn bör då tas till tankvolym, yttertemperatur
och om hydraulaggregatet ska arbeta korta eller längre tidsperioder. Snävt
tilltagen dimensionering ger förhöjd oljetemperatur.
Rekommenderad flödestemperatur är:
- Tryckledningar max. 8-10 m/s, högtryck 400-500 bar
- Sugledningar max. 1,5 m/s, lågtryck 5-10 bar
- Dräneringsledningar max. 3-4 m/s, lågtryck 20-30 bar
- Returledningar max. 3-4 m/s, lågtryck 30-50 bar
- Pilotledningar max. 5 m/s, mellantryck max. 100 bar

SLANG OCH KOPPLINGAR
Vinklars förhållande
Det förekommer ofta att en slangledning är försedd med två vinkelkopplingar.
Ett sätt att beskriva vinklars inbördes förhållande visas nedan.
Vinkelställningar kan också förekomma med banjokopplingar.
Koppling A – vilken redan pressats – hålls uppåt i 0° och den bortre kopplingen B vrids
till önskat läge enligt kompassens gradtal.
Vinkeltolerans ±3° för slangenheter upp till 610 mm, ±5° för slangenheter över 610 mm.
1
55

Bronsgjutaregatan 2, 238 41 OXIE/Malmö.
Telefon 040-615 50 00. Telefax 040-615 50 49
www.amabhydraul.se
Borlänge 0243-82055 • Motala 0141-23 50 00 • Trollhättan 0520-42 61 00 • Umeå 090-13 02 80
