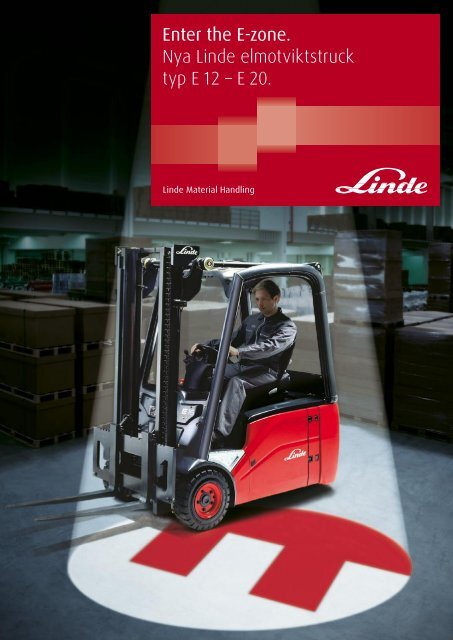

Stig Enter in the i E-zonen. E-zone. Nya Linde elmotviktstruck
Nya Linde E elmotviktstruck
12 – E 20.
typ E 12 – E 20.
Linde Material Handling

En självklarhet för Linde. Med denna nya serie
höjer Linde ribban för funktionell innovation,
komfort, prestanda, effektivitet, säkerhet, ekonomi
och driftsäkerhet. därför att Lindes kunder har höga
förväntningar – och det med rätta.

Konsekvens från Linde. Återigen är Linde
normgivande. Genom att använda Linde
elmotviktstruckar kan ert företag uträtta ännu mer.
Enter the E-zone

E står för Elektricitet, Energi, Effektivitet och Ekonomi. Lind
Enter the E-zone

e presenterar ett nytt koncept för högre produktionstakt.

Energi för dina hanteringsprocesser. Unik axel ger
exceptionell rörlighet.
Allting rör sig runt den nya axeln. Återigen har Linde tänjt ut de
tekniska gränserna. Den nya axeln ger en imponerande output med
minimal input. Ett tekniskt mästerverk som är både kraftfullt och
praktiskt taget outslitligt.
Den nya axeln kombinerar kompakta dimensioner med höga
prestanda, vilket ger enorm precision vid manövrering i de tuffaste
applikationerna med små driftskrav.
Det nya sensorstyrda kylsystemet gör att effektivitetsnivån är
mycket hög.
Varje axelkomponent har konstruerats särskilt för denna nya
modellserie. Styrsystemet och axeln utgör en enda kompakt,
utrymmesbesparande enhet.
3 Den nya kompakta axeln är helt inkapslad och är
praktiskt taget underhållsfri. Bortsett från oljor behöver du
inte ta hänsyn till några servicekostnader, och enheten klarar
av de mest krävande driftbetingelser utan problem.
Fläktar Fläktblad
3 De inkapslade elektroniska styrmodulerna sitter monterade
direkt på axeln för att öka dess prestanda, och de korta kablarna
säkerställer utmärkt effektivitet.
3 Axeln är tätad för att motstå inträngande damm och vatten och
styrmodulerna är även skyddade för att kunna fungera utan
problem i fryshusmiljöer.
3 Till skillnad från konventionella gaffeltruckar har Lindes nya
serie ett aktivt kylsystem, kontrollerat av sensorer, för att
se till att motorns effektivitet och output ligger på en hög
nivå under långa perioder, även vid drift i varma klimat eller
varma omgivningar.
3 Styrvinkelsensorn på styraxeln kontrollerar hjulens varvtal,
individuellt för varje drivet hjul, baserat på det aktuella
rattutslaget. När trucken svänger i en kurva reduceras
effekten automatiskt för drivhjulet på kurvans innerradie.
Därmed ökar energiutbytet och dragkraften och
faktorerna för truckens väghållning och stabilitet optimeras.
Däcktrycken har även minimerats för att förlänga däckens
livslängd.
Genomskärning av axeln
Luftintag
Drivenheten förblir sval och fungerar utan att
prestanda sjunker även vid omgivningstemperaturer
upp till 40 °C.

Lyft motor
Prestandamodul: åkrörelse Prestandamodul: lyftrörelse Sprängskiss över en drivenhet
Hjullagring
2:ans växel-
läge
zone
Underhållsfri oljelamellbroms
1:ans växel-
läge
AC-motor (höger sida)

Energi som syns.
Energi som varar länge.
Prestanda är beroende av energi. Lindes nya E-truckar har ett unikt
energimanagementsystem som omfattar Lindes avancerade batteri-
laddningsindikator. Bortsett från en noggrann och pålitlig indikering
av den energi som finns tillgänglig för ögonblicket, mäter den även
strömmen och tillgänglig spänning med precision, så att föraren får
en kontinuerlig bild av batteriets kondition. Därför kan vi garantera
maximal drifttid och lång batterilivslängd.
30
25
20
15
10
5
0
32.36
Tidigare var det bara möjligt att visa batteriets ungefärliga
laddningsnivå. Lindes energimanagementsystem ger tidig varning
om att laddning behövs, vilket gör det enkelt att beräkna körning
i skift. Föraren kan alltså utnyttja mer av batteriets energi utan att
skada det genom att det laddas ur alltför mycket. Tack vare detta
system ökar både produktiviteten och lönsamheten.
Lindes ingenjörer har både räknat, mätt och utvecklat. Slutresultatet blev E-indikatorn, mätaren på
optimal hantering som tar både tid och energiförbrukning i beaktande. Detta är den första effektiva
mätaren inom materialhanteringsindustrin:
35
E-indikator =
lastkapacitet
tid x energiförbrukning
E-indikator 3
29.03
25.16 25.07
Linde E 16 Konkurrenter
24.21 24.12 23.94
1 2 3 4 5 6 7
19.05

s
Energi i arbete.
Energi, snabbt återskapad.
Längre drifttid, kortare laddningstid. Tack vare den mycket
effektiva axeln varar varje batteriladdning längre och
laddningsprocessen är snabbare. Laddningen tar mellan 5,5 och
7,5 timmar, beroende på batteriets kapacitet (vid användning
av en laddningsutrustning med hög frekvens och elektrolytisk
recirkulation.) En ny mobil laddare med hög frekvens finns
som tillval. Med batteriet på plats på trucken kan det laddas
utan polvändning, snabbt och säkert. Detta är bra, både för
arbetsschemat och batteriet.
Om du inte väljer optionen med en mobil laddare med hög frekvens,
erbjuder Linde fem tillvalsmetoder för snabbt batteribyte för att
passa kundernas individuella krav.
Lindes mobila laddare med hög frekvens för säker och snabb batteriladdning (tillval).
zone
Bara Linde kan erbjuda så många olika varianter för att byta batteri.
Oavsett om batteriet lyfts, rullas ut åt sidan eller lyfts ut uppåt,
erbjuder Linde en lösning för batteribyte som motsvarar dina krav.
Tack vare Lindes nya intelligenta batterimanagementsystem,
elimineras praktiskt taget risken för felaktig hantering av batteriet.
Det finns ingen risk för att fel batteri sätts in eller att polerna ansluts
fel, ingen kraftig urladdning och ingen överladdning kan inträffa.

Energi, förtjänad genom
motivation. Förare tycker om
att köra Lindes motviktstruckar.

zone
Alla körparametrar kan ändras lätt på en Linde gaffeltruck. Det kan var och en som kört
en sådan intyga. Några av de viktigare ergonomiska egenskaperna kan du bara uppskatta
när du kör trucken: Linde har introducerat ett intuitivt gränssnitt mellan förare och truck i
hytten: Alla fingertoppsreglage finns inom bekvämt räckhåll och kräver minimala rörelser. Ju
mindre föraren behöver röra sig i trucken, desto mer kan han eller hon röra sig med trucken.

Utmärkt sikt åt alla håll. Gör
det möjligt att arbeta mer
effektivt och produktivt i
komplett säkerhet.

Energi under kontroll.
God sikt ökar produktiviteten.
Ju mer föraren kan se under arbetsskiftet, desto högre produktivitet
kan ses vid skiftets slut. Ju bättre sikten är under körning, desto fler
pallar kan hanteras per timme. Lindes motviktstruckar är otroligt
enkla att köra och innebär en perfekt blandning av säkerhet,
precision, effektivitet, hög produktivitet och ekonomi.
Orsaken ligger inte bara i det unika drivsystemet, utan även
i den nya konstruktionen och layouten för chassi-, hytt- och
mastenheterna. Föraren sitter under en självbärande ram och
skyddsbåge – Lindes ProtectorFrame. Ramen är konstruerad för att
fylla två viktiga funktioner: den skyddar föraren, och stabiliserar
lasten.
zone
De unika, lutande och toppmonterade tiltcylindrarna ger en jämn
fördelning av påfrestningarna som lasten förorsakar och stabiliserar
den under lyft-, sänk- och tiltmomenten.
Dessutom är masten monterad separat från drivaxeln så att
skakningar på grund av ojämn mark inte överförs till förarhytten
eller lasten.
Denna innovativa konstruktion ger säker och exakt
lasthantering under alla driftbetingelser såväl som reducerade
hanteringskostnader.
Lindes robusta ProtectorFrame tryggar förarens säkerhet. Isolering och dämpning av vägvibrationer ger föraren högre körkomfort.
Infälld bild: fjädrande axelupphängning

Energi för alla applikationer. Vare si
Linde elmotviktstruck, serie E 12 –
byggrossister. Idealisk för dryckes- o
för pappersindustrin och tryckerier. I
för transport- och distributions sekto
Idealisk för glasindustrin. Idealisk fö
Idealisk för kommuner och statliga m
kemikalieindustrin. Idealisk för plas
Idealisk för grossister och detaljister
food-hantering. Idealisk för bil-, rese
Idealisk för textil-, konfektions- och
för elkraftproducenter och -distributö
av jordbruksprodukter och för lantbr
detaljister inom olika specialområden
och flygbolag. Idealisk för varje typ
tredje led. Idealisk för alla övriga ha
elmotviktstruckar, serie E 12 – E 20.

g standard eller specialisering. Nya
E 20. Idealisk för byggföretag och
ch buteljeringsindustrin. Idealisk
dealisk för stålindustrin. Idealisk
rn. Idealisk för skogsindustrin.
r den elektrotekniska industrin.
yndigheter. Idealisk för
t- och livsmedelsindustrin.
inom all livsmedels- och non
rvdels-, varvs- och flygindustrin.
läderindustrin. Idealisk
rer. Idealisk vid hantering
ukskooperativ. Idealisk för
. Idealisk för hamnar, flygplatser
av varuhus och distributör i
nteringsprocesser. Nya Linde
Idealisk för din verksamhet.

E 16 trepunkts-truck
Lika individuell som din verksamhet. Välj bland ett stort
Allt kretsar kring din framgång. De viktiga
egenskaperna för Linde E 12 – E 20
serie är inte enbart dess avancerade
teknologi utan även den höga nivån på
skräddarsydda lösningar till ett vettigt pris.
Anpassningsförmågan börjar i fabriken:
det breda utbudet av kapacitetsklasser,
batteristorlekar, batteriladdning och
varianter för batteribyte, lyfthöjder och
motoreffekter som kombinerats för att
kunna ge mer än 100 olika specifikationer
för att möta dina specifika krav när det
gäller materialhantering. Allt detta för att
ge dig maximala fördelar idag, i morgon och
i framtiden.
zone
Modeller
E 12
E 15
E 14
E 16
E 16
E 16
E 16
E 18
E 18
E 16 P
E 16 P
E 18 P
E 20 P
E 20 P
E 20 P
P= Linde kombiaxel
Chassi typ 1
Kompakt
Hög
Lång hjulbas
Lång hjulbas
Hög
Hög
Hög
Lång hjulbas
Hög/Lång hjulbas
E 18 trepunkts-truck – lång hjulbas
Lyftkapacitet
1.2 t
1,5 t
1,4 t
1,6 t
1,6 t
1,6 t
1,6 t
1,8 t
1,8 t
1,6 t
1,6 t
1,8 t
2,0 t
2,0 t
2.0 t
Lyfthöjd vid full
restkapacitet
4 500 mm
4 500 mm
4 500 mm
5 000 mm
5 000 mm
4 500 mm
4 500 mm
4 500 mm
5 000 mm
4 500 mm
4 500 mm
4 500 mm
4 500 mm

Vändning på en femöring –
Linde tvillingaxel (t.v.) och Linde kombiaxel (t.h.)
antal kombinationer.
Gångbredd 1000 x 1200
tvärs gafflarna
3 040 mm
3 177 mm
3 177 mm
3 281 mm
3 196 mm
3 332 mm
3 387 mm
3 305 mm
3 394 mm
3 355 mm
3 404 mm
3 409 mm
3 412 mm
3 470 mm
3 520 mm
Utförande
Performance Plus
Performance Plus
High Performance Plus
High Performance Plus
High Performance Plus
High Performance Plus
High Performance Plus
High Performance Plus
High Performance Plus
Ultra High Performance Plus
Ultra High Performance Plus
Ultra High Performance Plus
Ultra High Performance Plus
Ultra High Performance Plus
Ultra High Performance Plus
Totalhöjd
Säteshöjd
E 20 P fyrhjulsutförande med hel hytt
1,97 m / 908 mm
1,97 m / 908 mm
1,97 m / 908 mm
1,97 m / 908 mm
1,97 m / 908 mm
2,13 m / 1 065 mm
1,97 m / 908 mm
1,97 m / 908 mm
1,97 m / 908 mm
1,97 m / 908 mm
2,13 m / 1 065 mm
2,13 m / 1 065 mm
2,13 m / 1 065 mm
1,97 m / 908 mm
2,13 m / 1 065 mm
Batteri
24 V 5PzS550L
24 V 8PzS880L
48 V 4PzS440L
48 V 5PzS550L
48 V 4PzS440L
48 V 5PzS700L
48 V 6PzS660L
48 V 5PzS550L
48 V 6PzS660L
48 V 5PzS550L
48 V 5PzS700L
48 V 5PzS700L
48 V 5PzS700L
48 V 6PzS660L
48 V 8PzS840L

Linde Material Handling AB
Box 1305, 701 13 Örebro
Rörelse på marknaden. Ekonomi i rörelsen.
E:et i E-zone står för Elektricitet, Energi och Effektivitet.
Det relaterar även till dina vinster, vårt åtagande och
det sätt, på vilket vi har segmenterat vårt koncept i tre
dimensioner:
1. Energirörelse kommer från engagemanget hos
alla som arbetar inom forskning och utveckling,
produktion, marknadsföring och service.
2. Energimanagement beskriver det intelligenta sättet
att handskas med energi: batteribyten, batterimanagement,
den mobila laddaren och den
genomtänkta axelkonstruktionen.
3. Energiutnyttjande i mästarklass definierar en ny
referensklass, den nya normen när det gäller
elmotviktstruckar. Detta på grund av att alla
välbeprövade och pålitliga nyheter från Linde
nu har fått sällskap av det unika energimanagement-
systemet som sätter nya normer inom branschen.
Telefon 019-766 30 00, Telefax 019-766 30 90, www.linde.se
Med hjälp av Lindes nya elmotviktstruckar kan du flytta
mer last, bli mer yteffektiv och öka lönsamheten.
Batteriets energi utnyttjas mer effektivt. Detta ökar
effektiviteten och lastkapaciteten. Alla blir nöjda:
föraren, den skiftansvarige, den ekonomiansvarige och
företagsledningen. Ta reda på mer om denna suveräna
nya serie genom att besöka någon av våra hemsidor:
www.linde-forklifts.com eller www.linde.se
Excellence at work.
Hammarö Tryckeri AB • 25000 • 0608
