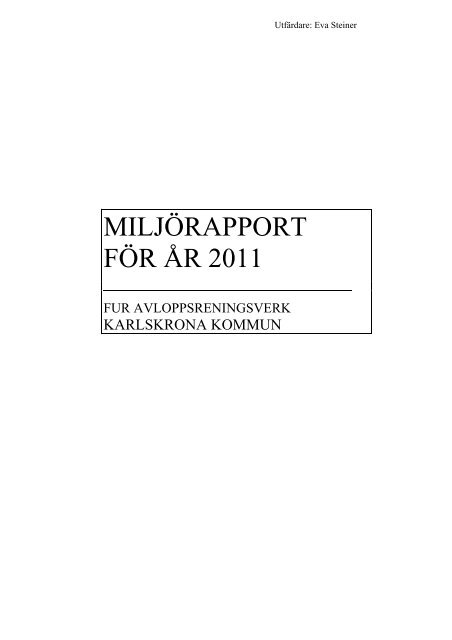

MILJÖRAPPORT
FÖR ÅR 2011
FUR AVLOPPSRENINGSVERK
KARLSKRONA KOMMUN
Utfärdare: Eva Steiner

Innehållsförteckning
Administrativa uppgifter sida 1
Verksamhetsbeskrivning sida 1
Gällande beslut enligt miljöskyddslagen sida 4
Driftförhållanden och kontrollresultat under året sida 4
Kommentarer till särskilda villkor sida 5
Undertecknande sida 6
Bilagor
Utsläppsresultat bilaga 1
Slamhantering bilaga 2
Metodförteckning (analyser) bilaga 12
Trendkurvor och reningseffektivitet bilaga 13

Miljörapport för år: 2011
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
A ADMINISTRATIVA UPPGIFTER
Huvudman
Namn: Karlskrona Kommun.
Adress: Tekniska förvaltningen
Ö Hamngatan 7B
371 32 Karlskrona
Telefonnummer: 0455/30 30 00
Organisationsnummer: 212000-0829
Kontaktpersoner
VA/Renhållningschef: Kenneth Johansson
Driftingenjör: Roger L. Svensson
Driftstekniker: Ola Mellmark
Miljöfrågor och analys: Mats Strand
Ledningsnät: Peter Håkansson
Plats
Platsnamn: Fur avloppsreningsverk
Platsnummer: -
CFAR-nummer: -
Besöksadress: Fur Södra
Telefon: saknas (Saleboda avloppsreningsverk 0455/97193)
Fastighetsbeteckning: Fur 1:75
Koder enligt Förordning om miljöfarlig verksamhet och hälsoskydd (1998:899)
SNI 90.2002
B VERKSAMHETSBESKRIVNING
Tillåten anslutning
Fur avloppsreningsverk är dimensionerat för ett maximalt flöde på 20 m 3 /h. Det är ca 30
personer anslutna till verket. Anslutningen är inte reglerad med tillstånd.
1(6)

Miljörapport för år: 2011
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
Anslutna industrier
0 pe anslutna från industri.
Avloppsvatten- och slambehandling
Spillvatten tillförs verket via självfall inom avbördningsområdet, bebyggelsen kring ARV i
Fur Södra.
Förbehandling: Inkommande vatten leds till en slamavskiljare (försedimentering) där
större föroreningar sedimenterar och lätta föroreningar hindras att komma vidare med hjälp
av en flytslamskärm. Provtagning av inkommande vatten görs som stickprov före
slamavskiljaren.
Från slamavskiljaren finns en förbiledning av verket som mynnar i utloppsdike. Denna
används vid haveri i verket.
Biologiskt reningssteg: Från slamavskiljaren leds vattnet till en pumpstation från vilken
vattnet pumpas med konstant flöde (ca 30 m 3 /h) över ett biopaket (biobädd med
tvångsluftning). Biopaketet luftas med hjälp av en liten fläkt. Avloppsvattnet recirkuleras
så mycket som möjligt över biobädden med hjälp av en flödesfördelning efter bädden. En
delström motsvarande inkommande flöde leds från biopaketet till en sedimentering.
Våtmark: Efter sedimenteringen leds renat avloppsvatten till en våtmark för efterpolering.
Våtmarken är uppdelad i tre delar;
- en djup inloppszon för sedimentering av eventuell restflock.
- en grund del där vass och kaveldun är planterat för närsaltreduktion.
- en djup zon före utlopp för att lossnande växtdelar skall stanna i våtmarken.
Utloppet sker via en nivåhållande brunn, från vilken utgående prov tas som stickprov.
Vattnet rinner via ett dikessystem till Lyckebyån.
Slamhantering: Överskottsslam samlas i slamavskiljaren och sedimenteringen, varifrån det
töms med slamsugarbil vid behov, för transport till annat verk för avvattning.
2(6)

Miljörapport för år: 2011
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
Inkommande
avloppsvatten via
självfall.
Stickprovtagning
Försedimentering
Nörförbigång av
verket via dike till
Lyckebyån.
Miljöfarligt avfall
FLÖDESSCHEMA
Mycket små mängder miljöfarligt avfall hanteras. Spilloljerester (förbrukad smörjolja)
samlas upp och transporteras till destruktion eller till centralt lager för spillolja på
Koholmen. Eventuella färg- och lösningsmedelsrester transporteras till destruktion.
Miljöfarligt avfall tas inte upp inte i bilagor.
Kemikaliehantering
Inga kemikalier hanteras.
Energianvändning, luftutsläpp
Pumpen till biopaketet samt fläkten drivs av el, liksom uppvärmning av hus sker med el.
Ledningsnät och pumpstationer
Karta över verksamhetsområdet, se miljörapport 2004 eller kontrollprogram.
Recipienter
Grovavskiljning
av större samt
flytande
föroreningar.
Inloppspumpstation
Biopaket
Våtmark
Recirkulering. Aktiv luftning
Stickprovtagning av
med fläkt.
polerat vatten efter
våtmarken.
Slamuttag för transport
till annat verk.
Kontinuerlig belastning av biopaketet med 30
m 3 /h. Vid lägre flöde recirkuleras vattnet över
biopaketet flera gånger.
Sedimentering
Våtmarken är uppdelad
i 3 omväxlande djupa
respektive grunda och
beväxta delar.
Recipient är Lyckebyån. Alla eventuella bräddpunkter mynnar också i Östersjön.
Reningsverket bedöms ha helt obetydlig effekt på recipienten, varför ingen
recipientkontroll görs speciellt för Fur ARV.
Renat avloppsvatten
via dike
till Lyckebyån.
3(6)

Miljörapport för år: 2011
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
C GÄLLANDE BESLUT ENLIGT MILJÖSKYDDSLAGEN
Tillstånd
Enligt delegationsbeslut 2005-10-31 § 439 har anmälan av miljöfarlig verksamhet
(1998:899) godkänts för Fur avloppsreningsverk.
Kontrollprogram
Gällande kontrollprogram dokumentbeteckning VA.a.m.b.a.b. 2003.1661.351.
D DRIFTFÖRHÅLLANDEN OCH KONTROLLRESULTAT UNDER ÅRET
Anslutning och belastning
Anslutningen till verket beräknas vara ca 30 pe. Belastningen med avseende på BOD7belastningen
går inte att beräkna eftersom ingen flödesmätning görs på verket.
Kontrollresultat
Kontroll enligt kontrollprogram utförs enligt frekvens på anläggningar av motsvarande
storlek. Tabell över reningsresultat bifogas i bilaga 1. Trendkurvor samt reningseffektivitet
för totalfosfor- kväve- och BOD7-reduktionen bifogas i bilaga 13. Det kan konstateras att
inkommande vatten är mycket utspätt av tillskottsvatten.
Hantering av kemikalier och avfall
Inga kemikalier hanteras
Slamproduktion
Under 2011 producerades 23 m 3 slam, hela mängden transporterades till Koholmen ARV
för avvattning. Inget prov togs på slammet under 2011, TS-halten antogs till 2 % (ingen
bilaga om slamhantering bifogas). Slamkvaliteten från Fur har tidigare år varit bra. Se även
bilaga 2.
Energiåtgång
24 277 kWh förbrukades på Fur Arv 2011.
4(6)

Miljörapport för år: 2011
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
Tillsynstid
83,5 h användes för tillsyn på Fur ARV 2011, motsvarande 1,61 h/vecka.
1 h användes för akut underhåll, motsvarande 0,02 h/vecka.
13,5 h användes för förebyggande underhåll, förnyelse och nyanskaffning.
Skyddsåtgärder och försiktighetsmått
Fur ARV togs i drift januari 2004.
Verket har undergått periodisk besiktning 2011.
Driftstörningar av betydelse från miljövårdssynpunkt
Inga driftstörningar av betydelse för miljön har noterats under 2011.
Övrigt
VA/Renhållningsavdelningen är miljöcertifierad enligt ISO 14001.
På grund av att uppgifter saknas utgår flertalet av de bilagor som normalt redovisas i
miljörapporterna ur rapporten för Fur ARV.
Bilaga över innehåll i slam skulle normalt bifogas rapporten men utgår eftersom inget
slamprov togs under 2011.
I bilaga 12 bifogas metodförteckning för använda analysmetoder.
E KOMMENTARER TILL SÄRSKILDA VILLKOR
att reningsanläggningen inom ramen vad som är ekonomiskt och tekniskt rimligt
skall drivas mot minsta möjliga negativa miljöpåverkan.
Kommentar: Villkor uppfyllt.
att reningsanläggningen och därtill hörande installationer fortlöpande underhålls
och åtgärdas så att dels mängder av regn- och grundvatten (tillskottsvatten)
minskas och dels att utsläpp av obehandlat eller otillräckligt renat avloppsvatten i
möjligaste mån förhindras.
Kommentar: Villkor uppfyllt.
att vid driftstörning, reparation och underhåll sådana åtgärder vidtas att negativa
effekter i recipienten eller omgivningen minimeras, samt att tillsynsmyndigheten
utan fördröjning underrättas.
5(6)

Miljörapport för år: 2011 Bil. 1 1(4)
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
UTGÅENDE VATTEN
Laboratorium Avser följande analyser
Karlskrona kommuns laboratorium Samtliga
FÖRORENINGSHALTER OCH -MÄNGDER
Parameter Halt i mg/l Halt i mg/l
Provtagningspunkt, prov-UT I Provtagningspunkt, prov-UT II
Antal prov Medelvärde* Maxvärde Antal prov Medelvärde* Maxvärde
och provtyp och provtyp
Vattenmängd
BOD 7 8 stick 5,2 13,0 6 stick 4,6 9,9
CODcr
TOC 8 stick 12,2 15,1 6 stick 17,4 52,4
P-tot 8 stick 0,49 2,2 6 stick 0,238 0,427
PO 4-P
N-tot 8 stick 4,0 15 6 stick 5,2 20
NH 4-N
NO 3-N
NO 2-N
Susp.substans
Kvicksilver
Kadmium
Bly
Koppar
Zink
Krom
Nickel
Aluminium 8 stick 0,31 0,41
*Bör redovisas som flödesvägt medelvärde. Om så inte är fallet skall detta anges under anmärkningar.
( ) Kontinuerlig mätning/registrering av flöde samt flödesproportionell provtagning och analys enligt
5-19 §§ SNFS 1993:9
( ) Annan likvärdig metod:................................................................................ (fortsätt på baksidan om utrymmet inte räcker)
Anmärkningar (ev. avledning inklusive analysresultat till damm före utsläpp till recipient etc.)
Redovisade medelvärden ej flödesvägda.
Flödet genom anläggningen mäts ej.
(fortsätt på baksidan om utrymmet inte räcker)
ASalebod.xlsBil 1(1) Fur

Miljörapport för år: 2011 Bil 2 1(2)
Avloppsanläggning / Karlskrona kommun
Fur avloppsreningsverk
GROVRENS, SAND, SLAMSTABILISERING OCH SLAMMÄNGDER
GROVRENS OCH SAND: m 3
STABILISERING
Rötning Slamluftning Kalkstabilisering Övrigt
Antal Uppehållstid Temperatur Uppehållstid g CaO/m 3 slam
kammare dygn C dygn
Övriga noteringar
SLAMMÄNGDER
Slam Mängd TS-halt Anmärkning
m 3
ton TS % Plats för deponering etc.
Producerat slam 23 0,5 2,0
Lagrat slam vid verket Vid årets början Lagrets kap:...…....m 3
Vid årets slut
Borttransporterat slam Åkermark
Anläggningsjord
Annat ren.verk 0 0,0 2,0 Nävragöl ARV
Annat ren.verk 0 0,5 2,0 Koholmen ARV
Deponering
Övrigt
Övriga noteringar (t.ex. uppgifter om mellanlager och dess kapacitet samt avsett slutligt omhändertagande)
Avvattnat slam från Koholmen ARV deponeras på Bubbetorps avfallsanläggning.
Slam till Nävragöl lagras på vassbäddar.
(fortsätt på baksidan om utrymmet inte räcker)
ASalebod.xlsBil 2(1) Fur

ANVÄNDA METODER av Karlskrona kommuns laboratorium, ackrediteringsnummer 1042. Bilaga 12
Kemi
Analyskod Analysvariabel Metod (referens) Mätprincip Enhet Mätområde 1 Mätosäkerhet 2
QV Flöde avläst av provtagare* Flödesmätare m 3 /dygn
BOD7-NAE BOD7, Biokemisk
syreförbrukning
SS-EN 1899-1 Elektrod mg/l O2 3-6000 18 %
CORG-TKC TOC (totalt organiskt kol) SS-EN 1484-1 NDIR-detektion av CO2 mg/l C 0,5-500 23-12 %
NTOT-AJENA Kväve, totalhalt bundet SS-EN 12260:2004 modifierad teknisk luft Chemiluminiscens av
kväveoxid
mg/l N 0,1-40 35-13 %
NH4N-NB mg Ammoniumkväve SS-EN ISO 11732:2005 Autoanalyzer mg/l N 0,006-4,0 59-4 %
NO23N-NA mg Nitrit-nitratkväve (summa) SS-EN ISO 13395-1 Autoanalyzer mg/l N 0,005-3,0 49-3 %
PTOT-NS mg Fosfor, total SS-EN ISO 6878:2005 Fotometri mg/l P 0,01-0,80 33-5 %
PH-KK pH SS 02 81 22-2 modifierad temp.kompensation Elektrod pH-enheter 3-11 ± 0,17 enheter
TEMP PH Temperatur vid pHbestämning*
º C
AL-AS Aluminium, syralösligt SS 02 82 10 Fotometri mg/l Al 0,01-0,4 63-14 %
FE-NF Järn SS 02 81 52-2 Atomabsorption mg/l Fe 0,01-3,0 49-7 %
STR-STG Suspenderade ämnen SS-EN 872-2 Gravimetri mg/l ≥2 100-7 %
CL-NM Klorid SIS 02 81 20 Titrering mg/l Cl 5-100 12-3 %
CL-DJ Klorid SS-EN ISO 10304:2009 Jonkromatograf mg/l 1-50 6-3 %
kg/d BOD7 BOD7-belastning* Beräknad utifrån BOD7-halt och flöde kg/dygn
kg/d TOT-N Kväve-belastning* Beräknad utifrån totalkvävehalt och flöde kg/dygn
kg/d TOT-P Fosfor-belastning* Beräknad utifrån totalfosforhalt och flöde kg/dygn
kg/d CORG TOC-belastning* Beräknad utifrån TOC-halt och flöde kg/dygn
1
Analyserbart haltområde utan spädning av provet.
2
Mätosäkerhetsspann för hela mätområdet. För absolut mätosäkerhet vid aktuell halt hänvisas till analysrapporten med angivet provnummer.
* Ingår ej i ackrediteringen.
Blå text är ändringar mot föregående år.

Miljörapport för år: 2011
Avloppsanläggning/Karlskrona kommun
Fur avloppsreningsverk
TRENDKURVOR
Bilaga 13
Trendkurvor samt reningseffektivitet för BOD7, totalkväve och totalfosforutsläpp under 2011
följer (3 sidor).

mg/l
30
25
20
15
10
5
0
Inkommande
Utgående I
Utgående II
Medel reduktion
Utg I: 47 %
Utg II: 54 %
BOD red; inkommande, Utg I och Utg II
2011-02-08 2011-03-11 2011-05-03 2011-06-10 2011-08-25 2011-09-08 2011-10-25 2011-12-01

mg/l
25
20
15
10
5
0
Utgående II
Utgående I
Inkommande
Medel reduktion
Utg I: -39 %
Utg II: -77 %
Ntot red; inkommande, Utg I och Utg II
2011-02-08 2011-03-11 2011-05-03 2011-06-10 2011-08-25 2011-09-08 2011-10-25 2011-12-01

mg/l
2,5
2
1,5
1
0,5
0
Inkommande
Utgående I
Utgående II
Medel reduktion
Utg I: 8 %
Utg II: 56 %
Ptot red; inkommande, Utg I och Utg II
2011-02-08 2011-03-11 2011-05-03 2011-06-10 2011-08-25 2011-09-08 2011-10-25 2011-12-01
