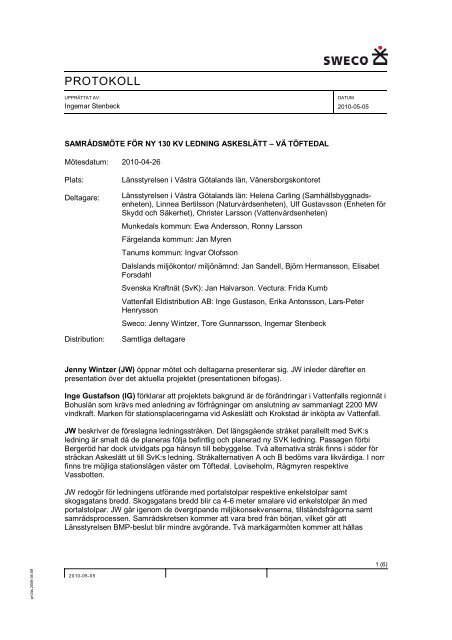

Bilaga S2 Protokoll samrådsmöten

pr04s 2009-06-09

PROTOKOLL

UPPRÄTTAT AV:

Ingemar Stenbeck

SAMRÅDSMÖTE FÖR NY 130 KV LEDNING ASKESLÄTT – VÄ TÖFTEDAL

Mötesdatum: 2010-04-26

Plats: Länsstyrelsen i Västra Götalands län, Vänersborgskontoret

Deltagare:

2010-05-05

DATUM

2010-05-05

Länsstyrelsen i Västra Götalands län: Helena Carling (Samhällsbyggnadsenheten),

Linnea Bertilsson (Naturvårdsenheten), Ulf Gustavsson (Enheten för

Skydd och Säkerhet), Christer Larsson (Vattenvårdsenheten)

Munkedals kommun: Ewa Andersson, Ronny Larsson

Färgelanda kommun: Jan Myren

Tanums kommun: Ingvar Olofsson

Dalslands miljökontor/ miljönämnd: Jan Sandell, Björn Hermansson, Elisabet

Forsdahl

Svenska Kraftnät (SvK): Jan Halvarson. Vectura: Frida Kumb

Vattenfall Eldistribution AB: Inge Gustason, Erika Antonsson, Lars-Peter

Henrysson

Sweco: Jenny Wintzer, Tore Gunnarsson, Ingemar Stenbeck

Distribution: Samtliga deltagare

Jenny Wintzer (JW) öppnar mötet och deltagarna presenterar sig. JW inleder därefter en

presentation över det aktuella projektet (presentationen bifogas).

Inge Gustafson (IG) förklarar att projektets bakgrund är de förändringar i Vattenfalls regionnät i

Bohuslän som krävs med anledning av förfrågningar om anslutning av sammanlagt 2200 MW

vindkraft. Marken för stationsplaceringarna vid Askeslätt och Krokstad är inköpta av Vattenfall.

JW beskriver de föreslagna ledningsstråken. Det längsgående stråket parallellt med SvK:s

ledning är smalt då de planeras följa befintlig och planerad ny SVK ledning. Passagen förbi

Bergeröd har dock utvidgats pga hänsyn till bebyggelse. Två alternativa stråk finns i söder för

sträckan Askeslätt ut till SvK:s ledning. Stråkalternativen A och B bedöms vara likvärdiga. I norr

finns tre möjliga stationslägen väster om Töftedal. Loviseholm, Rågmyren respektive

Vassbotten.

JW redogör för ledningens utförande med portalstolpar respektive enkelstolpar samt

skogsgatans bredd. Skogsgatans bredd blir ca 4-6 meter smalare vid enkelstolpar än med

portalstolpar. JW går igenom de övergripande miljökonsekvenserna, tillståndsfrågorna samt

samrådsprocessen. Samrådskretsen kommer att vara bred från början, vilket gör att

Länsstyrelsen BMP-beslut blir mindre avgörande. Två markägarmöten kommer att hållas

1 (6)

pr04s 2009-06-09

tillsammans med SvK i början av juni. JW avslutar med att gå igenom innehållet i MKB:n samt

tidplanen för projektet.

Jan Halvarson (JH) redogör översiktligt om projektet Sydvästlänken och hur den hänger

samman med de nu planerade ledningsförstärkningarna i Bohuslän och Dalsland.

Frågor och diskussion:

Linnea Bertilsson (LB): Ledningsgatan förväntas bli 40-46 m för luftledningar men skulle bara

bli ca 5 m vid markförlagd kabel.

JH: För SvK:s likströmsledning finns möjligheten att växla mellan markkabel och luftledning. Vi

har utifrån geologin kartlagd vilka områden som därför kan markförläggas. Andelen berg och

tunt jordtäcke ökar från Småland/ Västergötland mot Bohuslän och Dalsland varför vi inte kan

rekommendera kabel längs aktuell sträckning.

Jan Sandell (JS): Det diskuteras utbyggnad av biogas i regionen. Vilka möjligheter finns att

samförlägga dessa ledningar med t.ex. markkablar?

IG: Det finns svårigheter med en samförläggning med anledning av säkerhetsaspekten. Man

måste man kunna indikera fel utan störningar från andra ledningar. Beräkningar behöver göras

för att se på vilket avstånd ledningarna måste ligga ifrån varandra.

Helena Carling (HC): Hur kommer det sig att ni valt att placera transformatorstationen vid

Askeslätt?

IG: Det beror på de vindkraftsplaner som finns kring Askeslätt. Beräkningar har gjorts för den

bästa anslutningspunkten i området. Därefter har vi undersökt lämpliga platser inom ca 500

meters radie.

Ronny Larsson (RL): Stråkalternativen ut från Askeslätt går delvis igenom ett planerat

vindkraftsområde av Rabbalshede kraft. Har ni fått deras underlag?

JW: Ja. Vi har fått Munkedals vindbruksplan och vi har därför breddat området jämfört med ett

ursprungligt förslag.

IG: Vi utgår från ett minsta skyddsavstånd på 250 meter mellan luftledningen och

vindkraftverken.

RL: Har ni gjort någon viktning mellan de två alternativen?

JW: Nej. Vi bedömer dem likvärdiga i nuläget.

Erika Antonsson (ErA): Vi för en diskussion om lämplig anslutningspunkt med Rabbalshede

utifrån deras verkspositioner.

RL: Kommunen vill se den optimala lösningen på ledningen utifrån vindkraftsplanerna.

2 (6)

PROTOKOLL

2010-05-05

pr04s 2009-06-09

RL: Hur kommer Vattenfalls respektive SvK:s ledningar att placeras utifrån befintlig SvK

ledning?

JW/IG: Som standardfall planeras Vattenfalls ledning på västra sidan och SvK:s på den östra

sidan om nuvarande ledning. Men för vissa platser kan andra lösningar bli nödvändiga för att ta

hänsyn till bebyggelsen.

Ingvar Olofsson (IO): Hur kommer de elektromagnetiska fälten bli om vi får tre parallella

ledningar?

IG: Troligtvis kommer påverkan från Vattenfalls planerade ledning att bli liten. Den befintliga 400

kV ledningen kommer att dominera magnetfältskurvan. SvK:s likströmsledning ger inga

elektromagnetiska fält utan endast ett statiskt magnetfält.

JW: Vi kommer att redovisa magnetfältskurvor för den planerade ledningen och, om det är

aktuellt, magnetfält för närliggande hus.

IO: Hur säkerställs att miljöaspekterna kommer med i tillståndsprövningen då denna prövas av

Energimarknadsinspektionen utifrån ellagen?

JW: Tillståndet prövas enligt ellagen men där miljöbalken används som bedömning av

miljöaspekterna. Miljökonsekvensbeskrivningen är obligatorisk i ansökan.

IO: Hur stort område behövs för transformatorststationerna och hur ser situation ut för stationen

i norr?

IG: Ytan som behövs för en station är ca 200 x 300 meter. Förutsättningarna för de möjliga

stationslägena väster om Töftedal skiljer sig åt. För att bygga stationerna behövs bra vägar då

det rör sig om tunga transporter. Vägens bredd behöver vara ca 5,5 m bred och kurvor ca 11 m

bred. Till Loviseholm finns det relativt bra vägar att utnyttja idag. För Rågmyren och Vassbotten

måste det till flera kilometer nya vägar.

IG redovisar också vad de olika stationslägena sannolikt innebär för behov av tillkommande

ledningar:

- Loviseholm: Behov av ytterligare fyra ledningar ut åt nordost som i stor utsträckning kan

följa befintliga vägar.

- Rågmyren: Behov av ytterligare fyra parallellgående ledningar längs SvK.s ledning

norrut till Vassbotten.

- Vassbotten: Inga ytterligare luftledningar.

HC: Det måste vara tydligt vad de olika alternativen innebär för andra konsekvenser för vägar

och tillkommande ledningar.

Ewa Andersson (EwA): Hur kommer vägdragningen att ske till Vassbotten?

IG: Vectura kommer att undersöka vägarna under maj.

HC: Vägfrågan kommer väl vara med i beslutsunderlaget? Eller är det ekonomin som styr?

PROTOKOLL

2010-05-05

3 (6)

pr04s 2009-06-09

IG: Vi måste i första hand komma överens med vindkraftsbolagen och markägarna när det

gäller att hitta en lämplig stationsplacering.

ErA: Vi måste kunna ansluta till 400 kV och 130 kV nätet på ett smidigt sätt.

IO: Hur kommer vägen till Vassbotten ungefär se ut?

IG: Troligtvis kommer vägen komma in från väster.

Elisabet Forsdahl (EF): Den nya ledningsgatan med SvKs och Vattenfalls ledningar blir totalt

103 meter. Hur blir det om alla ledningar grävs ned tillsammans istället?

IG: Det går ej att samförlägga ledningarna p.g.a. säkerhetskraven. En markförläggning av

Vattenfalls 130 kV ledning ger också problem i form av längre reparationstider. Om ett fel

uppstår på en luftledning ser man felet direkt. Att upptäcka ett fel på en markförlagd ledning tar

normalt 2 dygn och att reparera felet tar 5 dygn eller mer. För att upprätthålla driftsäkerheten

krävs därför dubbla kabelförband. För att ersätta Vattenfalls luftledning med markkabel så skulle

det behövas 18 kablar.

JH: Det går ej att samförlägga likströms och växelströms ledningar. Kabel är heller inget

realistiskt alternativ p.g.a. terrängförhållandena.

HC: Om ingen ledning fanns idag, och ni skulle välja en ny ledningssträckning i orörd natur hur

skulle det sett ut?

IG: Vi har de facto en befintlig ledning. Genom att ansluta till den minskar vi det totala intrånget.

IO: Hur ser ni på kompensationsåtgärder för skogsgatan, t.ex. att satsa på naturvårdsåtgärder i

närområdet?

Ingemar Stenbeck (IS): Vi har tagit hänsyn till utpekade naturintressen vid stråkplaneringen

och kan inte se att det nuvarande förslaget påverkar några särskilt skyddsvärda områden.

Naturmiljön i skogsgatan kommer att förändras men inte självklart till så mycket sämre.

LB: Naturmiljön kommer att påverkas och bli artfattigare.

Tore Gunnarsson (TG): Det finns studier från SvK att artrikedomen inte förändras nämnvärt av

en skogsgata.

JH: Ja, vi har tittat på den biologiska mångfalden.

Christer Larsson (CL): Hur kommer MKB:erna mellan SvK och Vattenfall att samordnas?

JH: Ansökningarna kommer att lämnas in med ca 1,5 års mellanrum. Var och en söker för sin

verksamhet. Hänvisning i MKB:n kommer att ske till det andra projektet.

HC: Om ni kommer att växla sida mellan SvK:s och Vattenfalls ledningar, hur kommer det gå

till?

4 (6)

PROTOKOLL

2010-05-05

pr04s 2009-06-09

IG/TG: Vattenfall går under 400 kV ledningen. Avstånden mellan stolparna blir korta vid

korsningspunkten.

HC: Vi önskar stråkalternativen A och B som shapefiler.

JW: Vi bifogar shapefilerna till dem som önskar.

En mejllista togs fram på mötet. Shapefilerna samt ppt-presentationen skickas ut till dem på

listan.

CL: Varför är stråket bredare runt Krokstad?

IG: Stationens placering är nu bestämd och förtjockningen behövs inte längre. Vattenfalls

ledning placeras på västra sidan om den befintliga ledningen.

CL: Påverkas några bostadshus där?

IG: Nej.

EF: Vilken är bredden på det parallellgående stråket?

JW: 200 meter.

RL: Vi får många frågor om ledningen. Vi känner att vi behöver mer underlag för att kunna ta

ställning till de redovisade stråkalternativen.

EwA: Ju klarare besked vi får om tänkta sträckningar ju bättre är det.

IG: Vi måste ha stakningstillstånd för att kunna undersöka alternativen noggrannare då vi inte

har rätt att beträda markerna för att planera för en ny ledning. Vi har därför svårt att vara mer

exakt i nuläget.

HC: I området runt Bergeröd vore det önskvärt om MKB:erna kunde samordnas.

IG: Ja, vi måste här gemensamt komma fram till en lösning så att vi kan passera området på ett

bra sätt.

EwA: Vad de olika stationslösningarna i norr innebär för bl.a. vägar och anslutningsledningar

behöver tydligare framgå.

IG: Vi har många markägare längs med sträckningen som vi också måste ta hänsyn till i den

fortsatta planeringen.

JS: Hur ser det ut med anslutning till vindkraften som planeras i den östra delen av Dalsland.

Kommer de att anslutas från väster.

PROTOKOLL

2010-05-05

5 (6)

pr04s 2009-06-09

ErA: Vattenfall planerar för en förstärkning i hela regionen. Kapacitetstaket för vindkraften är

idag i det närmaste nådd. Förstärkningen är därför helt avgörande för vindkraftens möjlighet att

utvecklas framöver.

Mötet avslutas.

Vid anteckningarna:

Ingemar Stenbeck

Bilaga: PowerPointbilder presenterade vid mötet.

6 (6)

PROTOKOLL

2010-05-05

NY 130 KV LEDNING ASKESLÄTT – VÄ TÖFTEDAL

SAMRÅDSMÖTE 26 APRIL

MED LÄNSSTYRELSEN I VÄSTRA GÖTALANDS LÄN

MUNKEDALS, FÄRGELANDA, DALS-EDS OCH TANUMS KOMMUNER


BAKGRUND OCH BEHOV

Nytt 130 kV ledningsnät för anslutning av

vindkraft i Dalsland, Bohuslän och

Värmlandsnäs

Tre nya stationer

Sammankoppling till regionnät vid

transformatorstationen vid Färlev

Tre separata koncessionsansökningar

NOLLALTERNATIV

Vindkraftsproduktion ej ut på elnätet

Miljökonsekvenser uteblir

SVK - PROJEKT SYDVÄSTLÄNKEN

NY 130 KV LEDNING

ASKESLÄTT - VÄ TÖFTEDAL

Översiktskarta


DAGORDNING

• Bakgrund och behov av ledningen

Stråkförslag

Identifierade intressen

Tekniskt utförande

Övergripande miljökonsekvenser

Tillståndsfrågor och samrådsprocessen

Tidplan

Svenska Kraftnäts projekt SydVästlänken

Frågor och diskussion


LEDNINGSSTRÅK - METODIK

Minimera miljöpåverkan

- natur- och kulturmiljö

- närboende

- pågående markanvändning

Inventering av berörda intressen – digitalt planeringsunderlag

- Länsstyrelsen

- Skogsstyrelsen

- Riksantikvarieämbetet

Parallellgång med befintliga ledningar - mest lämpliga lokaliseringen

- SVKs 400 kV ledning



Stråk söder



Stråk norr


UTFÖRANDE ENKELSTOLPE

Stålstolpe

Höjd ca 22-24 m

Avstånd mellan stolpar ca 250 m


SKOGSGATA – NY STRÄCKNING


UTFÖRANDE PORTALSTOLPE

Träportalstolpar

Höjd 16-18 m

Avstånd mellan stolpar ca 200 m


SKOGSGATA PORTALSTOLPE

Ny sträckning ca 40 m

Parallellgång befintlig 400 kV

totalt 70/73 m

idag 40/46 m

breddning ca 30 m

Parallellgång befintlig 400 kV + 320 kV likström

totalt ca 103 m

idag 40/46 m

breddning ca 65 m


SKOGSGATA – PARALLELLGÅNG


ÖVERGRIPANDE MILJÖKONSEKVENSER

Påverkan på landskapsbild

Intrång i pågående markanvändning

Lokalt förändrade livsbetingelser för flora och fauna där ny skogsgata tas upp

Eventuell påverkan för friluftslivet

Buller och avgaser från maskiner samt eventuella markskador

under byggnadsskedet

Kartor med intressen bifogades mötets samrådsunderlag

Miljökonsekvenser utreds och redovisas mer utförligt i kommande

miljökonsekvensbeskrivning (MKB) som bifogas ansökan om tillstånd


SAMRÅDSPROCESSEN – enligt 6 kap Miljöbalken

Samråd med


- Kommuner

- Övriga myndigheter och organisationer

- Fastighetsägare

- Övriga berörda

Brev, annonsering, möten och personliga kontakter

Preliminär samrådsredogörelse

Beslut om betydande miljöpåverkan (BMP)

Fullständig samrådsredogörelse i MKB


TIDPLAN

Stråksamråd april-juni 2010

Sträckningsförslag klart augusti 2010

Fältarbeten hösten 2010

Koncessionsansökan oktober 2010

Koncessionsbeslut april 2011

Byggstart hösten 2011

Byggnation klar 2012


TILLSTÅNDSFRÅGOR

Förundersökningstillstånd Fastighetsägare

Nätkoncession för linje Energimarknadsinspektionen

Ledningsrätt Lantmäterimyndigheten

Strandskyddsdispens Kommunen

Vattenverksamhet Länsstyrelsen

Tillstånd enligt KML Länsstyrelsen


MILJÖKONSEKVENSBESKRIVNING

Bifogas ansökan om linjekoncession

6 kap MB

Beskrivning av verksamheten (lokalisering, utformning, omfattning)

Skadeförebyggande åtgärder

Uppgifter som krävs för att påvisa och bedöma inverkan på hälsa, miljö

och hushållning med mark, vatten och andra resurser

Alternativa lokaliseringar och utformningar

Motiv till valt alternativ

Nollalternativ

Samrådsredogörelse


FRÅGOR OCH DISKUSSION

pr04s 2009-06-09

-

PROTOKOLL


Svante Skeppström

SAMRÅDSMÖTE FÖR NY 130 KV LEDNING ASKESLÄTT- VÄ TÖFTEDAL


Plats: Hotell Dalsland, Dals-Ed

Deltagare i panelen:

Deltagare som

presenterade sig

under mötet:

-

2010-07-08

DATUM

2010-07-08

Vattenfall: Inge Gustafsson (projektansvarig), Karin Bäckman

(nätjuridik), Lars-Peter Henrysson (nätjuridik), Magnus Myhrén

(nätjuridik)

Sweco: Jenny Wintzer (tillståndsfrågor), Thomas Ankersjö

(uppdragsledare, tekniska frågor), Ronny Pettersson

(ersättningsfrågor), Svante Skeppström (tillståndsfrågor)

Birgit Jönsson, LRF, Leif Bengtsson, LRF Konsult juridiska byrån

Protokollet redovisar frågor och svar avseende Vattenfalls planerade 130 kV ledning. Den

presentation som visades under mötet redovisas som bilaga. De frågor som rör Svenska

Kraftnäts planerade likströmsledning redovisas i separat protokoll upprättat av Svenska kraftnät.

Mötesdeltagare (MD): Hur många vindkraftverk ska den planerade kraftledningen ansluta och

hur långt från ledningen ligger de vindkraftverk som ska anslutas?

Inge Gustafsson (IG): Totalt ska ca 1000 vindkraftverk anslutas. Jag känner inte till det exakta

avståndet till de mest avlägsna verken. Det kan handla om ett avstånd om ca 10 mil.

MD: Rabbalshede Kraft har nyligen uppfört 6 vindkraftverk och har projekterat ytterligare 6 verk.

För de sistnämnda verken finns ingen kapacitet på befintliga kraftledningar för att ta emot

strömmen.

IG: De planerade vindkraftverken kommer att anslutas till den nya transformatorstationen vid

Askeslätt. Den befintliga 40 kV ledningen öster om Askeslätt är i det närmaste fullbelagd men

visar det sig att det finns kapacitet kvar så går det att ansluta till den.

MD: Ledningsstråket enligt alternativ A kolliderar med Rabbalshede Krafts planer på vindkraft.

Har kraftledningen högre prioritet än vindkraftverken så att den planerade ledningen kan stoppa

vissa av de planerade verken.

IG: Vattenfall strävar efter att anpassa kraftledningens sträckning inom stråket så att de

planerade vindkraftverken inom ledningsstråket enligt alternativ A inte berörs. Det bör gå att

komma fram med ledningen mellan vindkraftverken. Enligt Transportstyrelsen bör avståndet

mellan vindkraftverk och kraftledning inte underskrida 250 m.

MD: Kommer det behöva byggas ytterligare anslutningsledningar till den transformatorstation

som uppförs väster om Töftedal?

1 (2)

pr04s 2009-06-09

Jenny Wintzer (JW) visar en kartbild med de tre alternativa stationslägena väster om Töftedal

där även de anslutningsledningar redovisas som behöver byggas beroende på vilket

stationsläge som väljs (se bilaga).

Birgit Jönsson (BJ): Det kan alltså bli frågan om att fyra nya 130 kV ledningar behöver byggas

parallellt med den befintliga 400 kV ledningen och Svenska Kraftnäts planerade

likströmsledning. Kan ni förklara varför detta behövs?

IG: För att kunna ta hand om den stora effekt som kommer att tillföras regionnätet i området så

kommer vi att klippa upp två 130 kV ledningar som korsar den befintliga 400 kV ledningen vid

stationsläget Tresticketjärn. Om stationslägena Rågmyren eller Loviseholm väljs så kommer det

behöva byggas fyra st ny 130 kV ledningar, en in- och utledning från respektive 130 kV ledning

som klipps upp till stationen. Väljs stationsläget Tresticketjärn så placeras stationen intill de

båda 130 kV ledningarna som där klipps upp. Från den nya station som kommer att byggas

väster om Töftedal så kommer vi alltså att kunna fördela effekten från vindkraften på tre 130 kV

ledningar och en elmatning i slinga åstadkoms. De fyra nya 130 kV ledningarna kommer att

uppföras i två parallella stålstolpar med två ledningar i varje stolpe. Skulle stationsläge

Rågmyren väljas så uppförs ledningarna parallellt med befintlig 400 kV ledning medan ett

stationsläge vid Loviseholm medför att de fyra ledningarna byggs längs med befintlig väg till

tramsformatorstationen.

MD: Kommer det att bli en ny prövning av tillståndet då det löper ut efter 40 år?

JW: Ja. Det blir då en ny prövning där alla berörda för möjlighet att yttra sig.

MD: Hur nära ledningen får man bygga hus?

JW: Enligt starkströmsföreskrifterna får ingen byggnad uppföras närmare än 7 m från en 130 kV

ledning. Kommunerna brukar dock inte bevilja bygglov för bostadshus närmare än 40-50 m från

ledningen.

MD: Vad är det för ändringar i intrångsersättningen i propositionen om ny expropriationslag?

Ronny Larsson: Det blir högre ersättning.

BJ: Enligt propositionen ska ersättningen utgöra 125 % av fastighetens marknadsvärde. Om ni

vill ha hjälp i förhandlingen om ersättning kan vi hjälpa er att hitta ombud.

Leif Bengtsson: Vi på LRF Konsult juridiska byrån kan hjälpa till med alla frågor som rör

markintrång och ersättning. Våra ombudskostnader ersätts av Vattenfall.





2 (2)

PROTOKOLL

2010-07-08


BAKGRUND OCH BEHOV

• Förfrågningar - 2 200 MW vindkraft.

• Vattenfall anslutningsplikt enl Ellagen

3 kap 6-8 §

ÖPPET SAMRÅDSMÖTE

1 JUNI HEDEKAS

• Nytt 130 kV ledningsnät för anslutning av

vindkraft i Dalsland, Bohuslän och

Värmlandsnäs.

• Tre nya stationer

• Sammankoppling till regionnät vid

transformatorstationen vid Färlev.

• Tre separata koncessionsansökningar.

1

3

DAGORDNING

1. Bakgrund och behov

2. Ledningsstråk och utförande

3. Miljökonsekvenser

4. Tillståndsfrågor

5. Ersättningsfrågor

6. Tidplan

7. Frågor och diskussion

LEDNINGENS UTFÖRANDE

Trädsäker luftledning

• Snabb felavhjälpning

• Möjlighet till snabba

förändringar vid framtida

behov

• Skador på natur- och

kulturvärden ej bestående

• Terrängförhållanden

2

4

1

LEDNINGSSTRÅK - METODIK

Minimera miljöpåverkan

• natur- och kulturmiljö

• närboende

• pågående markanvändning

Inventering av berörda intressen – digitalt planeringsunderlag

• Länsstyrelsen

• Skogsstyrelsen

• Riksantikvarieämbetet

Parallellgång med befintliga ledningar – mest lämpliga lokaliseringen

• SVKs 400 kV ledning

STRÅK

SÖDER

5

7

ÖVERSIKT

STRÅK

NORR

6

8

2

LEDNINGENS UTFÖRANDE - PORTALSTOLPE

• Träportalstolpe

• Höjd 16-18 m

• Avstånd mellan stolpar

ca 200 m

MARKBEHOV – TRÄDSÄKER LEDNING

9

11

LEDNINGENS UTFÖRANDE - ENKELSTOLPE

• Stålstolpe

• Höjd 22-24 m

• Avstånd mellan stolpar ca 250 m

MARKBEHOV – NY STRÄCKNING

Portalstolpe - ca 40 m skogsgata

Enkelstolpe – ca 35 m skogsgata

10

12

3

MARKBEHOV – PARALLELLGÅNG BEFINTLIG 400 KV

Portalstolpe – totalt 70/73 m skogsgata

- idag 40/46 m

- breddning ca 30 m

Enkelstolpe – ca 5 m mindre skogsgata

ERFORDERLIGA TILLSTÅND

• Nätkoncession för linje Energimarknadsinspektionen

• Förundersökningsmedgivande Fastighetsägare

• Markupplåtelseavtal Fastighetsägare

• Ledningsrätt Lantmäterimyndigheten

13

15

MARKBEHOV – PARALLELLGÅNG 400 KV + 320 KV

Portalstolpe – totalt ca 103 m skogsgata

- idag 40/46 m

- breddning ca 65 m

Enkelstolpe – ca 5 m mindre skogsgata

NÄTKONCESSION FÖR LINJE

• Ger rätt att bygga och bibehålla ledningen

• Handläggs av Energimarknadsinspektionen

• Remitteras till alla som berörs av ledningen

• Gäller normalt i 40 år

• Behandlar inte markupplåtelsen

• Ligger till grund för ansökan om ledningsrätt

14

16

4

MILJÖKONSEKVENSBESKRIVNING - MKB

• Bifogas ansökan om linjekoncession

• 6 kap MB

• Beskrivning av verksamheten (lokalisering, utformning, omfattning)

• Alternativa lokaliseringar och utformningar

• Motiv till valt alternativ

• Nollalternativ

• Skadeförebyggande åtgärder

• Uppgifter som krävs för att påvisa och bedöma inverkan på hälsa, miljö

och hushållning med mark, vatten och andra resurser

• Samrådsredogörelse

SAMRÅDSPROCESSEN – ENLIGT MILJÖBALKENS 6 KAP

• Samråd med


- Kommuner

- Övriga myndigheter och organisationer

- Fastighetsägare

- Övriga berörda

• Brev, annonsering, möten och personliga kontakter

• Preliminär samrådsredogörelse

• Beslut om eventuell betydande miljöpåverkan (BMP)

• Fullständig samrådsredogörelse i MKB

17

19

ÖVERGRIPANDE MILJÖKONSEKVENSER

• Påverkan på landskapsbild

• Intrång i pågående markanvändning

• Lokalt förändrade livsbetingelser för flora och fauna där

ny skogsgata tas upp

• Eventuell påverkan på kulturmiljön och friluftslivet

• Elektriska och magnetiska fält

• Buller och avgaser från maskiner samt eventuella

markskador under anläggningstiden

Miljökonsekvenser utreds och redovisas i kommande

miljökonsekvensbeskrivning som bifogas ansökan om tillstånd

FÖRUNDERSÖKNINGSMEDGIVANDE

• Tillträde till mark för förundersökningsarbeten

• Innebär ej medgivande till ledningsbyggnation

• Stakning, siktröjning

• Markundersökningar

• Tillfälliga skador ersätts

• Utskick augusti 2010

• Start hösten 2010

18

20

5

MARKUPPLÅTELSEAVTAL

• Upplåtelse av mark för ledningen – frivillig ÖK

• Reglerar ledningsägarens och markägarens

rättigheter och skyldigheter

• Ligger till grund för ledningsrätt

ERSÄTTNING VID FRAMDRAGNING AV NY LEDNING

• Fastighetens minskade marknadsvärde

• Ersätts för all framtid vid ett tillfälle (undantaget kantträd som växer upp)

• Ersättning för tillfällig skada

- Vid staknings- och markundersökningsarbeten

- Under byggnadstiden

- Vid underhållsåtgärder etc.

- Ersätts vid skadetillfället

21

23

LEDNINGSRÄTT

• Tryggar rätten att bygga och bibehålla ledningen i all

framtid på berörda fastigheter

• Gäller även om fastigheten byter ägare eller om

fastighetsindelningen ändras

• Reglerar ersättningsfrågorna om ingen frivillig ÖK görs

• Handläggs av Lantmäterimyndigheten

ÄNDRING AV EXPROPRIATIONSLAGEN

• Regeringen har lagt en proposition

• Om den antas av riksdag ändras expropriationslagen den 1 augusti i år

• Oklart hur tillämpningen blir

• Vi kommer att följa utvecklingen

22

24

6

SKOGSNORMEN

Ny norm togs fram 2009 av lantmäteriet

Mer anpassad till dagens skogtillstånd

Ger i flertalet fall högre ersättning än tidigare norm

TIDPLAN

• Stråksamråd april-juni 2010

• Sträckningsförslag klart augusti 2010

• Fältarbeten hösten 2010

• Koncessionsansökan oktober 2010

• Koncessionsbeslut april 2011

• Byggstart hösten 2011

• Byggnation klar 2012

25

27

ÅKERNORMEN

Åkerstolpar ersätts enligt 1974 års åkernorm

Justerad 2007 till dagens brukningssystem, medförde

något högre ersättning

Uppräknas med index

FRÅGOR & DISKUSSION

26

28

7

Stationsläge Rågmyren

Stationsläge Loviseholm

29 30

31

Stationsläge Tresticketjärn

32

8

pr04s 2009-06-09

-

PROTOKOLL



SAMRÅDSMÖTE FÖR NY 130 KV LEDNING ASKESLÄTT- VÄ TÖFTEDAL


Plats: Hedekas Bygdegård, Hedekas

Deltagare i panelen:

Deltagare som

presenterade sig

under mötet:

-

2010-07-08

DATUM

2010-07-08

Vattenfall: Inge Gustafsson (projektansvarig), Erika Antonsson (ansvarig

för anslutning av vindkraft till elnätet), Karin Bäckman (nätjuridik), Lars-

Peter Henrysson (nätjuridik)

Sweco: Jenny Wintzer (tillståndsfrågor), Thomas Ankersjö

(uppdragsledare, tekniska frågor), Ronny Pettersson (ersättningsfrågor),

Svante Skeppström (tillståndsfrågor)

Birgit Jönsson, LRF, Margareta Holmquist-Kindberg, LRF Konsult juridiska

byrån

Protokollet redovisar frågor och svar avseende Vattenfalls planerade 130 kV ledning. Den

presentation som visades under mötet redovisas som bilaga. De frågor som rör Svenska

Kraftnäts planerade likströmsledning redovisas i separat protokoll upprättat av Svenska kraftnät.

Mötesdeltagare (MD): Finns det ingen alternativ sträckning till att bygga ledningen längs med

den befintliga 400 kV ledningen?

Inge Gustafsson (IG): Det går inte att motivera att dra en ledning i en ny sträckning då det blir

ett större intrång med en bredare skogsgata jämför med om vi håller oss till 400 kV ledningen

och breddar den befintliga skogsgatan.

MD: Finns det ett kabelalternativ?

Inge Gustafsson (IG): Vi har inte tagit fram något kabelalternativ eftersom en kabel inte klarar

kraven på driftsäkerhet. Att felsöka en kabel och reparera felet tar betydligt längre tid än för en

kabel. Terrängförhållandena i Bohuslän med mycket kalt berg är också mycket olämpligt för

kabel. Ett fel på en luftledning kan identifieras genom att flyga helikopter över ledningen. Att

hitta en skadad kabel i m under marken är någonting helt annat.

Jenny Wintzer (JW): Av de två alternativa ledningsstråk, alternativ A och B, som förbinder

transformatorstationen vid Askeslätt med den befintliga 400 kV ledningen förordar

Länsstyrelsen och Munkedals kommun alternativ A. Vid Bergeröd är det trångt mellan den

befintliga 400 kV ledningen och närliggande bostadshus. Där utreder vi därför ett bredare

område för att hitta en lämplig ledningssträckning.

MD: Underlättar det för Vattenfall om Svenska Kraftnät väljer en annan sträckning för sin

ledning?

IG: Vi berörs inte av Svenska Kraftnäts ledning. I vår planering måste vi utgå från att Svenska

Kraftnäts ledning kommer att byggas parallellt med befintlig 400 kV ledning.

1 (4)

pr04s 2009-06-09

MD: Är det lättare för Vattenfalls ledning jämfört med Svenska Kraftnäts Likströmsledning att

byta sida om den befintliga 400 kV ledningen?

IG: Det är lättare att byta sida med 130 kV ledningen men vi får inte bygga in likströmsledningen

i mitten.

MD: På mötet igår talade ni om att det kan behöva uppföras fyra ny 130 kV ledningar parallellt

med den befintliga 400 kV ledningen. Hur är det med den saken?

JW visar en kartbild med de tre alternativa stationslägena väster om Töftedal där även de

anslutningsledningar redovisas som behöver byggas beroende på vilket stationsläge som väljs

(se bilaga).

JW: Valet av stationsläge får olika konsekvenser för ledningsutbyggnaden närmast stationen.

En station vid Loviseholm medför att fyra nya 130 kV ledningar behöver byggas mellan

stationen och två befintliga 130 kV ledningar som sträcker sig vinkelrätt mot 400 kV ledningen.

Dessa båda ledningar uppförs då med två parallella stålstolpar med två ledningar i varje stolpe.

Ledningssträckningen följer vägen österut från transformatorstationen. Skogsgatans totala

bredd blir 55 m. Om stationsläget vid Rågmyren väljs så uppförs de fyra nya 130 kV ledningarna

parallellt med befintlig 400 kV ledning från stationen och norrut till de korsande 130 kV

ledningarna. Ett val av stationsläge Tresticketjärn innebär att stationen uppförs i anslutning till

befintliga 130 kV ledningar.

MD: Blir det samma avstånd mellan stolparna på den nya ledningen jämfört med den befintliga

400 kV? (frågan ställs i anslutning till att bilden ”Tekniskt utförande” visas, se bilaga).

IG: Det blir kortare avstånd mellan stolparna på den nya 130 kV ledningen jämfört med befintlig

400 kV ledning som har ett avstånd om 300-350 m mellan stolparna. Avståndet mellan

stolparna på den nya 130 kV ledningen blir 180-200 m.

MD: Går det att neka på förfrågan om förundersökningsmedgivande? (frågan ställs i anslutning

till att bilden ”Tillstånd” visas, se bilaga).

JW: Om vi inte erhåller förundersökningsmedgivande kan vi söka tillstånd till förundersökning

hos Länsstyrelsen. För er som har speciella önskemål på anpassning av utformningen vill vi

betona att det är viktigt för oss att få in förundersökningsmedgivanden så att vi kan komma ut i

terrängen och se vilka möjligheter som finns att tillgodose önskemålen.

MD: Gäller markupplåtelseavtalen för all framtid? (frågan ställs i anslutning till att bilden

”Tillstånd” visas, se bilaga).

JW: Ja.

MD: Vem eller vilka på Munkedals kommun har ni haft kontakt med? (frågan ställs i anslutning

till att bilden ”Samrådsprocessen” visas, se bilaga).

Svante Skeppström: Ronny Larsson och Ewa Andersson.

MD: Vem bedömer skadornas värde? (frågan ställs i anslutning till att bilden

”Förundersökningsmedgivande” visas, se bilaga).

JW: Vattenfall och deras konsulter har personal som kan sköta värderingen.

MD: Bekostar ni även juridisk konsultation i dessa frågor för de markägare som så önskar?

2 (4)

PROTOKOLL

2010-07-08

pr04s 2009-06-09

IG: Ja, vi följer här samma rutin som Svenska Kraftnät. Vi står för rimliga kostnader för juridisk

konsultation av ett ombud som har rätt kompetens att hantera.

MD: Finns möjligheten att säga nej till ledningen?

JW: Genom att söka ledningsrätt får Vattenfall rätt att bygga ledningen även på de fastigheter

där markupplåtelseavtal inte kunnat tecknas. För att få ledningsrätt krävs dock koncession.

MD: Det är alltså meningslöst att säga nej. Om vi blir tillräckligt många som säger nej blir det

kanske för dyrt och besvärligt att bygga ledningen så att Vattenfall ändå väljer ett

kabelalternativ.

MD: (kommentar till ovanstående) Ökade kostnader för ledningen kommer att läggas på

vindkraftsexploatörerna, inte Vattenfall.

Birgit Jönsson (BJ): LRF kommer att kalla till markägarmöten kopplade till det aktuella

projektet.

MD: Ersätts fastigheter bredvid för minskat värde? (Frågan ställs i anslutning till att bilden

”Ersättning vid framdragning av ny ledning” visas, se bilaga).

Ronny Pettersson (RP): Ersättning betalas endast till den fastighet som berörs av ledningen.

Margareta Holmquist-Kindberg: Om en fastighet påverkas utan att den direkt berörs av

ledningen, exempelvis om ett bostadshus värde minskar då en ny ledning byggs intill, kan det

finnas en möjlighet att få ersättning för miljöskada enligt reglerna i miljöbalken. Det är dock inte

självklart att ledningsägaren betalar ut en sådan ersättning. Hör av er till mig om ni tror att det

här kan vara aktuellt för er.

MD: Vad innebär den ändring av expropriationslagen som är på gång?

RP: Grovt räknat så innebär den att ersättningen höjs med 25 %.

BJ: Det fanns tidigare ett förslag på en årlig ersättning för intrånget istället för en

engångsersättning. Om det förslaget hade gått igenom så hade antagligen det medfört att en

annan typ av ledningar hade byggts.

MD: När ska ni gräva ned lokalnätet? Det finns ju löften om att det ska grävas ned men det har

inte skett här. Är dessa ledningar ni nu planerar för vindkraften högre prioriterade?

IG: Vi arbetar hela tiden med att gräva ned lokalnätet. Anslutningen av vindkraften till elnätet är

en annan sak som vi också måste hantera.

MD: Varför kan ni inte gräva ned anslutningsledningarna till vindkraften också?

IG: Vi tar inte kostnaderna för anslutningsledningarna till vindkraften, det bekostas av

vindkraftsexploatörerna. Att markförlägga den aktuella ledningen skulle bli mycket dyrt då den

måste klara att överföra så mycket som 2200 MW. Det motsvarar två block i Ringhals. För att

kunna fördela den kraften ut på nätet måste ledningarna byggas i en slinga. Markförlagda

kablar klara inte att hantera det. Dessutom kan blixtnedslag orsaka ett kabelfel som orsakar ett

avbrott på två till tre veckor. Ett sådant långt driftavbrott kan inte accepteras.

PROTOKOLL

2010-07-08

3 (4)

pr04s 2009-06-09

BJ: Hur vanligt är det med åsknedslag som orsakar driftstörningar? Finns det statistik på det?

IG: Det händer flera gånger varje sommar. När det blir ett fel på en luftledning går det snabbt att

lokalisera felet genom överflygning med helikopter och att det går även snabbt att reparera. Att

däremot lokalisera att centimeterstor skada på en fyra mil lång kabel som ligger en meter under

markytan är mycket mer komplicerat. Reparationen av en sådan skada är dessutom ett mycket

tidskrävande hantverk som inte många klarar av.

MD: Var har ni anslutit de sex nya vindkraftverk öster om Hedekas som nyligen har tagits i drift?

Erika Antonsson (EA): Dessa vindkraftverk var de sista som kunde anslutas till den befintliga

40 kV ledningen mellan Hedekas och Färlev. Sedan är det fullt i ledningsnätet. Den aktuella

förstärkningen av regionnätet hänger ihop med Munkedals kommuns vindbruksplan som anger

hur mycket vindkraft som kan byggas i kommunen.

MD: Det ligger ju kablar i marken från vindkraftverken. Varför kan ni då inte bygga den nya 130

kV ledningen som kabel?

EA: De kablar som går från respektive vindkraftverk är 12 kV kablar. De är mycket mindre än

130 kV kablar och de har inte så stor överföringskapacitet. De går bara en kort sträcka från de

enskilda verken till en transformator varifrån strömmen matas ut på det regionala ledningsnätet.

MD: Kan man inte gräva ned flera mindre kablar istället för en stor?

EA: Det är inte tekniskt genomförbart då det skulle innebära stora effektförluster i kablarna och

dessutom skulle ledningsgatorna för alla parallella kablar blir orimligt breda. Vi måste ha en

större transportväg för elen. Med den aktuella ledningen fördubblas överföringskapaciteten i

hela regionen.

MD: Om 20 år behöver ni väl bygga ännu mer ledningar för att ansluta ytterligare vindkraft som

då byggts.

EA: Den aktuella ledningen måste vi bygga omgående för att kunna ansluta den vindkraft som i

dagsläget är planerad i regionen.

MD: Kan vi få tillgång till materialet ni presenterar här?

JW: Ja, vi kan skicka det till de som så önskar.





4 (4)

PROTOKOLL

2010-07-08

Bilaga S2 Protokoll samrådsmöten - Munkedals kommun
