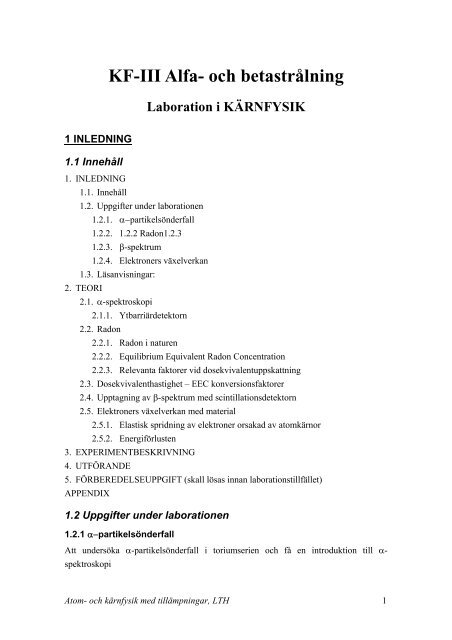

KF-III Alfa- och betastrålning

1 INLEDNING

KF-III Alfa- och betastrålning

Laboration i KÄRNFYSIK

1.1 Innehåll

1. INLEDNING

1.1. Innehåll

1.2. Uppgifter under laborationen

1.2.1. α−partikelsönderfall

1.2.2. 1.2.2 Radon1.2.3

1.2.3. β-spektrum

1.2.4. Elektroners växelverkan

1.3. Läsanvisningar:

2. TEORI

2.1. α-spektroskopi

2.1.1. Ytbarriärdetektorn

2.2. Radon

2.2.1. Radon i naturen

2.2.2. Equilibrium Equivalent Radon Concentration

2.2.3. Relevanta faktorer vid dosekvivalentuppskattning

2.3. Dosekvivalenthastighet – EEC konversionsfaktorer

2.4. Upptagning av β-spektrum med scintillationsdetektorn

2.5. Elektroners växelverkan med material

2.5.1. Elastisk spridning av elektroner orsakad av atomkärnor

2.5.2. Energiförlusten

3. EXPERIMENTBESKRIVNING

4. UTFÖRANDE

5. FÖRBEREDELSEUPPGIFT (skall lösas innan laborationstillfället)

APPENDIX

1.2 Uppgifter under laborationen

1.2.1 α−partikelsönderfall

Att undersöka α-partikelsönderfall i toriumserien och få en introduktion till αspektroskopi

Atom- och kärnfysik med tillämpningar, LTH 1


1.2.2 Radon

Syftet med detta laborationsmoment är att teknologen ska:

1. få kunskap om radon och radonproblem i bostäder

2. prova några metoder för mätning av radonkoncentration

1.2.3 β-spektrum

Använd en plastscintillator för att bestämma maximala β-energin från en β-emitterare

1.2.4 Elektroners växelverkan

Bestäm tjockleken på en folie genom att studera elektroners växelverkan med materian i

foliet

1.3 Läsanvisningar:

Krane: Introductory Nuclear Physics

Labhandledningen

Labhandledningen till Laboration KF-II

Introduktion till strålskyddslära

Till laborationen medföres:

A4 mm-rutat papper

TEFYMA

2 Atom- och kärnfysik med tillämpningar, LTH

2. TEORI

2.1 α-spektroskopi


Vi skall undersöka α-sönderfall i toriumserien med en halvledardetektor. Uppgift om αpartikelenergier

i toriumserien återfinns i Tabell 1. Teorin för α-sönderfall behandlas i

Krane, kap. 8.

2.1.1 Ytbarriärdetektorn

I laboration KF-II användes en halvledardetektor av typen intrinsisk

germaniumdetektor. Utarmningsområdet i denna detektor har tilkommit genom att man

har fört samman en n- och p-dopad germanium-halvledare, en s.k. pn-övergång. Teorin

för halvledardetektorer beskrivs i Krane, kap 7.

pn-övergången i en ytbarriärdetektor åstadkommes emellertid genom att man anbringar

en tunn guldfilm på en n-typ kiselskiva (eller aluminium på p-typ kisel). Denna metallhalvledar

yta ger samma typ av utarmningsområde som i övergången mellan två

halvledare av olika doping, såsom hos den intrinsiska germaniumdetektorn.

Ytbarriärdetektorn är den mest använda av alla kärnfysikaliska detektorer och används i

denna laboration för detektion av α-strålning. Kiselhalvledaren i dektorn har den

fördelen att motståndet över pn-övergången är så stort vid rumstemperatur att man inte

behöver kyla kristallen vid användandet. Med andra ord; i kiselhalvledarens

utarmningsområde är bandgapet mellan lednings-och valensbandet tillräckligt stort (ca

1.1 eV) för att förhindra att termisk excitation sker av elektroner från valens- till

ledningsbandet vid rumstemperatur. Germanium-detektorn måste kylas för att dess

bandgap inte är tillräckligt stort (ca 0.7 eV) för att förhindra ovanstående.

En av nackdelarna med en detektor av kiseltyp är att dess absorptionstvärsnitt för

detektion av γ-strålning är för litet jämfört med germaniumdetektorns. Därmed klarar

inte kiseldetektorer av att detektera hela strålningen innan denna lämnar

utarmningsområdet. Dock kan man med hjälp av s.k. ”litiumdriftning” få en utökning av

utarmningsområdets bredd i kisel np-dopade detektorer och därigenom möjliggöra

detektion av lågenergi röntgen, vilket dock kräver kontinuerlig kylning av detektorn.

Ytbarriärdetektorns nackdelar mot andra kiseldetektorer är dess känslighet för ljus och

kontaminering.



Isotop Halveringstid α-energi β-energi

MeV

MeV

Torium-232 1.41⋅1010 y 3.948 - 24%

4.007 - 76%

Radium-228 6.7 y ~0.04 - 100%

Aktinium-228 6.13 h 1.18 - ~35%

1.76 - ~12%

2.10 - ~12%

andra med lägre

energi - 41%

Torium-228 1.91 y ~5.2 - 1%

5.338 - 28%

5.421 - 71%

Radium-224 3.6 d 5.445 - 4.9%

5.681 - 95%

Radon-220 54 s 6.28 -~100%

Polonium-216 0.158 s 6.775 -~100%

Astat-216 3⋅10 -4 s 7.79 - 0.04%

? - 0.04%

Bly -212 10.6 h 0.33 - ~80%

0.57 - ~12%


Vismut-212 60.5 m 6.04 - 25%

6.08 - 10%

andra - 1%

energi - ~8%

1.52 - 5%

2.25 - 54%


energi - ~8%

Polonium-212 3⋅10 -7 s 8.78 - ~64%

andra med

högre energi -

mycket svaga

Tallium-208 3.1 m 1.03 - 1%

1.25 - 9%

1.52 - 7%

1.79 - 19%

γ-energi

MeV

IC

0.059 - 0% 24%

0.057 - 1.64

många nivåer

0.084 - ~2%

andra - mycket

svaga

0.241 - 3.7%


svaga

0.12 - 0%

0.24 - ~36%

0.30 - ~3%

0.04 - ~0%


svag

0.73⎫

0.79⎪

mest före −

⎬ kommande

1. 08

⎪ ~10%

1. 62 ⎭

0.28 - ~3%

0.51 - ~8%

0.58 - 31%

0.86 - 4%

2.62 - 36 %

Bly-208 Stabil

TABELL 1: Thorium-(4n)-serien. Alla procenttal är relaterade till sönderfallet av 232Th. 4 Atom- och kärnfysik med tillämpningar, LTH

26%

1.3%

3%

36%

1%

~1%

~1%

2.2 Radon

2.2.1 Radon i naturen


Vad vi i dagligt tal lite slarvigt benämner radon är egentligen radon-isotopen 222Rn och

dess fyra första sönderfallsprodukter (de kortlivade radondöttrarna) i sönderfallskedjan

för 238U (4n+2). Radondöttrarna brukar fortfarande benämnas med sina ursprungliga

namn; RaA, RaB, RaC och RaC’ (uttalas radium A osv). En samlande förkortning för

de kortlivade radondöttrarna är RnD. Se Figur 1.

Figur 1: Sönderfallskedjan för 222 Rn och dess döttrar.



222Rn, som har en halveringstid på 3.82 dygn, sönderfaller till metallerna polonium

(Po), vismuth (Bi) och bly (Pb). Då 222 Rn är en inert ädelgas deponeras den inte

nämnvärt i lungorna och orsakar ringa skada i människokroppen. Däremot

radondöttrarna kan deponeras i lungorna både i gasform och efter att de fastnat på

partiklar som finns i luften (aerosoler).

Typiska radonkällor i ett bostadshus är marken under huset, byggnadsmaterialet,

vattenledningsvattnet och eventuell gas som tillförs huset. Av mindre betydelse är det

radon som kommer in från omgivningsluften vid vädring och dylikt. För den

intresserade läsaren hänvisas till Appendix.

2.2.2 Equilibrium Equivalent Radon Concentration

Radondöttrarna är alla kortlivade jämfört med sin moder-nuklid. Detta betyder att

radioaktiv jämvikt relativt snabbt kommer att uppnås i slutet system. I fallet med radon

gäller sekulär jämvikt (jämför transient jämvikt). Förutsättningen för sekulär jämvikt är

antingen en långlivad moder-nuklid eller en konstant tillförsel av denna.

Om radioaktiv jämvikt råder mellan 222Rn och RnD så sker lika många sönderfall per

sekund av alla nuklider i sönderfallskedjan, d.v.s. aktiviteten I för de olika nukliderna är

lika. 1 Bq 222Rn underhåller 1 Bq RaA som i sin tur underhåller 1 Bq RaB osv. Antalet

atomer vid ett givet tillfälle av de olika radondöttrarna är däremot olika. Se Tabell 2.

Eftersom medellivslängden τ kan skrivas som det inverterade värdet av

sönderfallskonstanten λ ges det totala antalet atomer N av en speciell nuklid i en

radioaktiv källa av produkten av aktiviteten I = N ⋅ λ och τ :

I ⋅τ = ( N ⋅λ)/

λ=N (1)

Förhållandet mellan halveringstiden T 1/2 och medellivslängden τ ges av T1 2 =1n2 ⋅ τ .

Se vidare KF-I.

Som exempel tar vi 1 Bq 222 Rn som har en halveringstid på 3.82 dygn. Vi får då;

I ⋅ t = ( 1 sönderfall/s)⋅(

3.82 ⋅ 24 ⋅3600/1n2)=

4.76 ⋅10 5 atomer .



På grund av α-strålningens höga Q-värde (Q=20) är endast radondöttrarnas α-sönderfall

relevanta vid en bedömning av de biologiska riskerna med radon. Därför definierar vi en

potentiell α-energi för en radondotter som den totala α-energi som emitteras under hela

sönderfallet från radondottern ifråga till 210Pb. De två aktuella α-sönderfallen är RaA:s

6.00 MeV α och RaC':s 7.69 MeV α. I Tabell 2 nedan ges den potentiella α-energin för

de olika kortlivade radondöttrarna. För att belysa beräkningsgången räknar vi ut RaA:s

potentiella α-energi som blir 264.0 [Bq-1 ] ⋅ (6.00 + 7.69)[MeV] = 3614 MeV/Bq. D.v.s.

vid en tillförsel av RaA av 1 Bq från 222 Rn kommer det att sönderfalla α−strålning med

en sammanlagd energi av 3614 MeV. Däremot kommer det vid en tillförsel av 1 Bq

RaC´ från RaC att endast avges α−strålning med total energi 1.8 ⋅ 10 -3 MeV. Det finns

för lite RaC´-döttrar med andra ord. RaC´sönderfaller så fort som det bildats p g a. dess

korta livstid.

Tabell 2

Radondotter

nr i

Radionuklid Antalet

atomer per Bq

Om vi har en godtycklig blandning av radondöttrar i en volym var och en med

aktivitetskoncentrationen Ci [Bq/m3 ] kan den totala potentiella α-energin i volymen

skrivas som:

4

Cpot = ∑ pi ⋅ Ci [MeV/m

i=1

3 ] (2)

Potentiell α-energi

(MeV/Bq)

1 218 Po(RaA) 264.0 3614 0.105

2 214 Pb(RaB) 2320 17833 0.516

3 214 Bi(RaC) 1705 13109 0.379

4 214 Po(RaC') 2.27 ⋅10 -4 1.8 ⋅10 -3


3

3

Cpot = ∑ pi ⋅ Ci = pi i=1 i=1

Värdena i tabell 2 ovan ger då:

∑ ⋅ EEC [MeV/m 3 ] (3)

EEC = 0.105⋅ C1 + 0.516 ⋅ C2 + 0.379 ⋅C3 [Bq/m3 ]. (4)

EEC är alltså ett samlande mått för radondotter-koncentrationerna som är beräknat

såsom det vore radioaktiv jämvikt i systemet. Märk att C4=C3 även i en ickejämviktsblandning,

eftersom RaC´ omedelbart sönderfaller vidare efter att den bildats

från RaC.

2.2.3 Relevanta faktorer vid dosekvivalentuppskattning

För att komma fram till den absorberade dosekvivalenten orsakad av radon och dess

döttrar för olika vävnader i andningsvägarna måste man först veta:

a) Aktivitetskoncentrationerna för radondöttrarna i luften.

Uppehållstiden för de radondöttrar som deponerats i andningsvägarna måste vara längre

än döttrarnas fysikaliska medellivslängd, vilket uppfylls av RnD och 222 Rn för αstrålning.

Dock kommer den senare inerta gasen inte nämnvärt att deponeras i lungorna.

Vidare är β- och γ-strålningens inverkan mindre än α-strålningens, vilket gör att vi

enbart behöver ta hänsyn till RnD, då vi beräknar aktivitetskoncentrationen.

b) Storleksfördelningen för de luftburna partiklar (aerosolen) som bär på större

delen av radondöttrarna.Det är partiklarnas totala yta som avgör hur mycket RnD som

kan fastna på partiklarna i rumsaerosolen. Därför är det viktigt att veta hur många

aerosoler det finns i ett givet storleksintervall, d.v.s. storleksfördelningen. Ur denna

fördelning kan man bestämma aerosolens yta. Figur 2 visar en typisk storleksfördelning

för en rumsaerosol. Den andel av RnD som finns på partiklarna betecknas den bundna

fraktionen, medan andelen fria RnD betecknas den fria fraktionen och är ca 2.5% i

inomhusmiljö. I mycket rena miljöer, d.v.s. i situationer med mycket få partiklar kan

den fria fraktionen utgöra 50%.



Figur 2: Aktivitetsfördelningen för RaA som funktion av de olika

partikelstorlekarna för en typisk rumsaerosol och motsvarande ytfördelning

c) Sannolikheten för deposition av den inhalerade aktiviteten i olika delar av

andningsvägarna.

Sannolikheten för att en partikel skall deponeras på olika ställen i andningsvägarna (se

Figur 3) beror i hög grad på partikelns storlek. Olika lungdepositionsmodeller har tagits

fram genom åren för att beräkna depositionen i olika delar av lungorna. Den del av

andnings-vägarna som är av intresse ur radonsynpunkt är den trakeobronkiala för

partiklar < ca 0.5 μm. Bestrålning av basalcellerna i bronkepitelet ger nämligen upphov

till den "lung"-cancer som är den enda hittills påvisbara effekten av långvarig

radonexponering. Bronkepitelet visar sig också erhålla en stor del av

stråldosekvivalenten till andningsorganen.

d) Eliminationshastigheten för den deponerade aktiviteten och det skyddande slemoch

vävnadslagret.

Flimmerhåren i den trakeobronkiala regionen transporterar upp slem till svalget där det

åter sväljs ner efter ca 24 timmar. Denna tid är längre än sönderfallstiden för

radondöttrarna. Därigenom blir slemlagrens tjocklek och epitelcellerna som skyddar de

känsliga basalcellerna den viktigaste försvarsmekanismen mot α-strålningen. Det

skyddande lagret är tunnast i de nedre andningsvägarna och därmed är de terminala

bronkerna känsligare för strålningen.



Figur 3: Schematisk skiss över andningsvägarna.

e) Andningsvolymhastigheten.

Mängden deponerat material i andningsvägarna avgörs slutligen av

andningsvolymhastigheten som beror på den fysiska ansträngningen.

2.2.4 Dosekvivalenthastighet - EEC konversionsfaktorer

En lungdos-modell som beskriver de ovanstående faktorernas inverkan på

stråldosekvivalenten i förhållande till EEC-värdet är James-Birchalls modell;

⋅

Hα EEC = 3.5(1 − fp ) +144 ⋅ f 6 4 4 bronkiala 4 7 4 4 4 8

p +

(5)

pulmonella

}

μSv/ h

0.8 =140.5 ⋅ fp + 4.3

kBq ⋅ m −3

⎡ ⎤

⎣

⎢ ⎥

⎦



I denna modell betecknar fp, andelen RnD i den fria fraktionen, vilket kan antas vara

0.025 när information saknas om aerosol-storleksfördelningen. En genomsnittlig

andningsvolymhastighet på 0.75 m 3 /h typisk för inomhusmiljö har använts.

En mätning i svenska hem gav en genomsnittlig aktivitetskoncentration på EEC = 53

Bq/m3 inomhus och 2 Bq/m3 utomhus. Använder vi värdet fp =0.025 och antar att man

vistas inomhus 80% av dygnet får vi en stråldosekvivalent på totalt 2.93 mSv/år (2.90 +

0.03 mSv/år, inomhus + utomhus) enligt J-B-modellen. Den genomsnittliga

dosekvivalenten för kosmisk strålning är ca 0.3 mSv/år och från γ-strålning från

omgivningen ca 0.6 mSv/år. Den totala dosekvivalenten blir då 3.5-3.8 mSv/år från den

"naturliga" bakgrundsstrålningen vilket kan jämföras med ICRP:s rekommenderade

gränsvärde för icke-radiologisk personal 1 mSv/år. Eftersom ca 75% av bidraget antas

komma från radonexponering i hus bör eventuella åtgärder för att sänka stråldoserna

sättas in i boendemiljön.

2.3 Upptagning av β-spektrum med scintillationsdetektorn

Vid laborationen detekteras β-partiklar från ett 90 Sr preparat. 90 Sr sönderfaller till en

exciterad nivå i 90 Y. 90 Y sönderfaller genom emission av en β - -partikel till 90 Zr. Denna

får en viss kinetisk energi vid sönderfallet. Både vid α-sönderfall och vid γ-emission är

de emitterade partiklarna monoenergetiska. Experiment visar emellertid att βspektrumet

är kontinu-erligt. Detta beror på att β-sönderfallet egentligen är ett

trekropparproblem.

90Sr→ 90 Y +β − +υe

90 Y→ 90 Zr +β − +υe

där υ e är en antineutrino. Sönderfallsenergin E fördelas på β-partikeln och neutrinon

(den energi 90 Y får är försumbar).

β-partikelns energi blir som störst (Tβmax ) då neutrinon inte får någon kinetisk energi.

Alltså är E = Tβmax .

β-spektrumet kan studeras med en organisk scintillationsdetektor. β-partiklarna får

tränga in i scintillatorn och ger då upphov till scintillationer på samma sätt som fotooch

Comptonelektronerna vid studiet av γ-spektra. β-partiklarna förlorar energi vid



passage genom materia. Materialmängden mellan preparat och scintillator bör därför

vara så liten som möjligt.

2.4 Elektroners växelverkan med materia

Elektroner som passerar genom materia förlorar energi och avböjs från sin ursprungliga

riktning - de sprides. Även i den materia som passeras sker förändringar. De atomer som

finns där, exciteras eller joniseras och man har även observerat sönderdelning av

molekyler, förändringar i kristallers gitterstruktur, förändringar i ledningsförmåga och

många andra sekundär-processer. Dessa fenomen kommer bara att diskuteras om de ger

direkt upplysning om elektronernas energi som t.ex. jonisationen. Vidare kommer bara

elektronenergier i området 104 - 107 eV att behandlas d.v.s. inom det område som βpartiklarna

väsentligen finns. Vid dessa energier beror elektronernas avböjning nästan

enbart på elastiska kollisioner med atomkärnor, medan energiförlusten uppstår dels vid

växelverkan med atomernas elektroner och dels från bromsstrålning. Det är därför

möjligt att behandla avböjning och energiförlust var för sig, fastän de naturligtvis alltid

uppträder tillsammans. Positroner uppför sig i stort sett som elektroner, även om det

finns avvikelser.

2.4.1 Elastisk spridning av elektroner orsakad av atomkärnor (avböjning)

Den elastiska spridningen av elektroner som passerar genom materia kan grovt uppdelas

i fyra klasser: (1) single scattering, (2) plural scattering, (3) multiple scattering (vanligen

användes termen multipelspridning) och (4) diffusion. Om spridningsskiktets tjocklek d

är mycket liten, d > 1/σN blir vinkelfördelningen av formen

W(θ) ≈ cos2θ. Medelvärdet förspridningsvinkeln θ når då sitt maximala värde θ max

och förblir konstant då tjockleken ytterligare ökas (normalfallet eller fullständig

diffusion). Den tjocklek vid vilken normalfallet uppnås kallas normaltjockleken, dn .


2.4.2 Energiförlusten


När monoenergetiska elektroner passerar genom ett folium, ser man att deras energi

minskar vilket framgår av figur 4. Energispektrum blir bredare och osymmetriskt. Det

existerar alltså inte någon väldefinierad energiförlust. Man kan endast definiera ett

FIGUR 4 Energiförluster för elektroner, som passerat genom grafit, enligt

mätningar av Knop och Paul. Folietjocklek för kurva (a) 1,33 mm; (b) 0,895 mm;

(c) 0,475 mm

medelvärde på energiförlusten ΔE eller en sannolik energiförlust ΔEW , som man får ur

maximum på energifördelningskurvan. Energiförlusten beror på elektronernas

inelastiska kollisioner med atomernas elektroner, vid vilka atomerna exciteras eller

joniseras, eller på att bromsstrålning emitteras i kärnans coulombfält.

2a. Specifika medelenergiförlusten för elektroner vid passage genom materia

Då en laddad partikel passerar genom materia förlorar den energi genom

coulombväxelverkan med elektronerna i mediet; mediets atomer exciteras och joniseras.

Klassiskt kan denna växelverkan beskrivas som en stöt mellan den infallande partikeln

och en elektron i mediet där stötkraften är coulombkraften. Om den infallande partikeln

är en elektron, måste man vid studiet av växelverkan ta hänsyn till att de kolliderande

partiklarna är identiska. Den klassiska bilden blir då en icke fullt så bra approximation

och den kvantmekaniska formalismen måste tillgripas för beskrivning av förloppet. På

grund av obestämdhetsrelationen och partikelidentiteten har vi ingen möjlighet att efter

kollisionen avgöra vilken av elektronerna som var den inkommande. Definitionsmässigt

bestäms den elektron vara den inkommande som efter stöten är energirikast.



Medelenergiförlusten per cm genom jonisation och excitation, specifika

medelenergiförlusten, −(dE / dx) ej , för elektroner vid passage genom ett medium med

− dE ⎛ ⎞

⎝ dx ⎠

= 0,153ρ

ej

Z

A β−2 ln EE+ mec 2

2I 2 mec 2

⎧

⎪

⎨

⎪

⎩

atomnumret Z har formen

där ρ = densiteten

A = atomvikten

β = v/c är den infallande elektronens hastighet i förhållande till ljushastigheten i

vakuum

me = elektronens vilomassa

I = medelexcitationsenergin för atomernas elektroner, vilken är specifik för varje ämne

Formeln är en god approximation under förutsättning att:

1. elektronernas energi är stor i förhållande till bindningsenergin för atomernas

elektroner

2. elektronenergin är så låg att någon korrektion för vissa täthetseffekter inte behövs

(vid 10 MeV uppgår denna korrektion till några procent).

Eftersom Z/A är ungefär konstant beror dE / dx praktiskt taget bara på tätheten hos den

materia som passeras. Ett mycket svagt Z-beroende uppstår på grund av

medelexcitationsenergin I som förekommer i logaritmen.

Elektroner förlorar energi vid passage genom materia genom ytterligare en process; de

utsänder elektromagnetisk strålning som benämns bromsstrålning. På grund av sin lilla

massa kommer nämligen en elektron att böjas av kraftigt genom växelverkan med det

elektriska fältet kring atomkärnorna. Redan från den klassiska fysiken vet vi att en

laddad partikel som acceleras utsänder elektromagnetisk strålning; en del av partikelns

kinetiska energi omvandlas till elektromagnetisk.

Enligt Heitler ges medelenergiförlusten per cm beroende på bromsstrålning av

− dE ⎛

⎜ ⎞

⎝ dx

⎠ broms

( ) 2

= 3,44 ⋅10 −4 E + mec 2 ( ) Z2

+ 1 −β 2 ( )+ 2 1−β 2 −1 +β 2

⎛

⎞ 1

⎝

⎠

ln2 + 1 − 1 −β2

8 ⎛

⎫

2⎪

⎞

⎝ ⎠ ⎬ MeV/cm (1)

⎪

⎭

( )

A ρ 4ln 2E+ mec2 mec 2

⎛

⎜

⎝

− 4

⎞

⎟ (2)

3

⎠



Denna energiförlust ökar alltså kvadratiskt med ökande atomnummer, medan

energiförlusten orsakad av excitation och jonisation är proportionell mot Z (om vi

bortser från att båda är omvänt proportionella mot A). Kvalitativt gäller att för ganska

låga energier E < m ec 2 är energiförlusten orsakad av bromsstrålning oberoende av

elektronernas kinetiska energi. Över mec2 ökar den proportionellt mot E, medan

energiförlusten beroende på excitation och jonisation först minskar kraftigt och endast

ökar logaritmiskt i det relativistiska området. Ur ekv (2) och (1) får man för förhållandet

mellan de båda effekterna i det relativistiska området Bethe och Heitlers approximation:

( dE / dx)

broms

(dE / dx) ej

( )

= E + mec2 ⋅ Z

1600 ⋅ mec 2 (3)

Effekterna är lika för en kritisk energi E kr ≈ 1600 ⋅m ec 2 /Z. För bly ger den exakta

beräkningen Ekr = 6.9 MeV och för aluminium Ekr = 47 MeV. Förlusten beroende på

bromsstrålning är för aluminium vid 10 MeV ungefär 16% av förlusten beroende på

kollisioner med atomerna. Under 1 MeV kan man därför helt försumma

bromsstrålningsförlusten.

Den totala specifika medelenergiförlusten för en elektron som passerar genom en

absorbator är alltså

− dE ⎛

⎜ ⎞

⎝ dx

⎠ total

se figur 5.

(4)

= − dE ⎛ ⎞

⎝ dx

⎠ ej

+ − dE ⎛

⎜ ⎞

⎝ dx

⎠ broms

Atom- och kärnfysik med tillämpningar, LTH 15

FIGUR 5 Bromsförmåga för elektroner


3 EXPERIMENTBESKRIVNING

3.1 MÄTNING AV RADONDOTTERKONCENTRATION

I laborationen används metoden att mäta förekomst av radon och radondöttrar genom

insamling på filter och detektion med ytbarriärdetektor

3.2 FILTER OCH YTBARRIÄRDETEKTOR

Aktivitetens uppbyggnad på filtret.

Som visats i handledningen, avsnitt 2.2.3, kan EEC beräknas enligt:

EEC = 0,105⋅ C1 + 0,516 ⋅ C2 + 0,379 ⋅ C3 Bq / m 3 [ ] (6)

där C 1 , C 2 och C 3 är radondotterkoncentrationerna för RaA, RaB respektive RaC. Vi

skall här utreda hur dessa radondotter-koncentrationer och därmed EEC kan beräknas.

Om man med hjälp av en pump drar 222Rn- och RnD-bemängd luft genom ett filter

kommer en aktivitet att byggas upp på filtret. Den aerosolbundna fraktionen kommer att

deponeras eftersom de partiklar som bär på aktiviteten fastnar på filtret. Den fria

fraktionen kommer också att deponeras på filtret tack vare sin höga diffusionshastighet.

222Rn däremot kommer att passera relativt obehindrat genom filtret på grund av sin

ädelgaskaraktär.

Vi gör följande antaganden:

1. Radondotterkoncentrationerna Ci är konstanta.

2. Filtret har 100% effektivitet för radondöttrarna och 0% effektivitet för 222Rn. 3. Flödet genom filtret är konstant: Q [m3 /h].

Insamlingen på filtret startar vid t=0. Index A,B och C hänför sig till RaA, RaB

respektive RaC, λ år sönderfallskonstanten. Aktiviteten för RaA på filtret blir då:

I A = Q ⋅C A ⋅ 1

λ A

1− e −λ At ( ) (7)



Detta är det vanliga uttrycket för aktiviteten från en radioaktiv nuklid som produceras

med en konstant hastighet. Produktionen ersätts i vårt fall av en deposition (Q ⋅CA [Bq/s]) av den radioaktiva nukliden på filtret. För RaB gäller:

IB = Q⋅ CB ⋅ 1

⋅ 1 − e

λ B

−λB t ( ) + Q ⋅C 1

A ⋅

λA (8)

λ

⋅ 1−

B

⋅e

λB −λA −λ ⎛

⎜

Bt λ

−

A

⎝

λ A −λB ⋅ e −λ Bt

Den första termen beskriver hur RaB deponeras på filtret och den andra termen

beskriver produktion av RaB från sönderfall av RaA som tidigare deponerats på filtret.

På liknande sätt får vi för RaC:

( ) +Q ⋅ C B

IC = Q ⋅C C ⋅ 1

⋅ 1 − e

λC −λC t

+Q ⋅ C A ⋅ 1

λ A

1 λ

⋅ ⋅ 1−

C

⋅e

λB λC −λB −λ Bt λ

−

B

⋅e

λB −λC −λ ⎛

⎜

Ct⎞

⎟ +

⎝

⎠

λ

⋅ 1 −

B λ

⋅

C

⋅ e

λ B −λA λC −λA −λAt λ

−

A λ

⋅

C

⋅e

λA −λB λ C −λB −λ ⎡

Bt λ

−

A λ

⋅

B

⎣

⎢

λ A −λC λ B −λC Den andra termen är sönderfall från RaB och den tredje från RaA.

För att kunna bestämma de tre radondotterkoncentrationerna skulle det i princip räcka

med en enda mätning, varefter ekvationerna (7), (8) och (9) sätts ihop i ett system (allt

utom Ii och Ci är känt). Emellertid kan ekvation (8) ej användas då IB är ett mått på

aktiviteten från RaB, som sönderfaller med beta- och gammasönderfall. Genom att

istället utföra ytterligare en mätning på IC efter en stund, kan ekvation (9) användas

igen, nu med nya värden på t.

3.3 Upptagning av β-spektrum med scintillationsdetektorn

Detektorn är en plastscintillator. Principerna för mätning med scintillatorer gås igenom i

handledningen till KF-II.


Detektorn är en halvledardetektor av ytbarriärtyp. Observera att detektorn är ljuskänslig,

varför mätningarna måste göras i mörklagd kammare. Som elektronkälla används ett

207

Bi -preparat, se figur 6. Elektronerna emitteras genom inre konversion.

Atom- och kärnfysik med tillämpningar, LTH 17

⎟

⎞

⎠

⋅e −λ Ct

⎤

⎦

⎥ (9)


FIGUR 6

Absorbatorerna utgörs av Al-folier.


4.UTFÖRANDE

4.1 α-spektrum

1. Tag upp α-spektrum från 228 Th.

2. Skriv ut spektrumet på lämpligt sätt.

3. Identifiera topparna med hjälp av tabell.


4.2 Mätning av radondotterkoncentration med filter och ytbarriärdetektor

Ladda filterhållaren med milliporefilter och montera den på radontunnan.

Samla in radondöttrar under ca 8 min. Starta ett stoppur när insamlingen påbörjas.

Låt stoppuret gå under hela tiden, även under analysen med ytbarriärdetektor, och

anteckna alla tider! Insamlingen startas genom att starta pumpen. Anteckna luftflödet i

början och slutet av insamlingen. Notera att flödesmätaren är graderad i l/h.

Flödesmätaren måste stå lodrätt (flottören snurrar) för att fungera. Stanna inte stoppuret.

Flytta över filtret till mätkammaren. Tänk på att den exponerade sidan ska vara mot

detektorn! Kontrollera att ventilen mot rummet är stängd och öppna försiktigt ventilen

mot pumpen.

När trycket är under 0,05 torr slår ni på spänningen till ytbarriärdetektorn och startar

analysen på mångkanalsanalysatorn under 180 s.

Vänta minst 300 s innan nästa datainsamling påbörjas. Anteckna under tiden totala

antalet pulser i vardera toppen. Från vilka sönderfall kommer respektive topp? Studera

toppens form! Varför ser den ut som den gör?

Starta en ny analys på mångkanalaren under 180 s. Anteckna antalet pulser i 7,7 MeV

toppen.

Handledaren demonstrerar vad som händer om man lägger filtret på fel håll.

Slå av spänningen till ytbarriärdetektorn, stäng ventilen till pumpen och öppna till

rummet.



Kör programmet RADONKON för att få koncentrationerna av de olika radondöttrarna i

tunnan. Detektionseffektiviteten som programmet frågar efter är 0,31. Programmet

finns i katalogen c:\mca. MCA-programmet behöver ej stängas, gå till dos via Util,

System.

Fundera över följande frågor:

1. Vad är ekvivalent jämviktskoncentration av radon (förkortas EEC eller EER)?

Varför används detta begrepp? Hur beräknas det?

2. Råder radioaktiv jämvikt i tunnan? Är det att förvänta i vår labuppställning eller i ett

bostadshus? Vad betyder det för analyser av radondotterkoncentrationer och

beräkning av EEC?

3. Bedöm den uppmätta nivån. Är den hög, låg eller kanske orealistisk?

4.3 Upptagning av β-spektrum

För att kalibrera plastscintillator-uppställningen, upptas energispektra från dels ett bart

137 207

Cs -preparat (denna kärna har både β− och γ-sönderfall), och dels ett bart Bi -

preparat (preparatet måste vara öppet för att inte absorbera β-partikeln).

Konversionstopparna används för kalibreringen.

Ta upp ett energispektrum på mångkanalsanalysatorn från 90 Sr med plastscintillatorn.

Skriv ut spektrat på bläckstråleskrivaren i log skala.

Använd den formbara kurvanpassningslinjalen för att göra en kurvanpassning, och

extrapolera ned till x – axeln. Avläs nu T β max .

Jämför med söndefallsschema, eller tabell på cd:n ”Table of isotopes”.

Diskutera spektrumets utseende.


Er uppgift här är att bestämma tjockleken på en folie genom att studera elektronernas

växelverkan med materian i folien. Två tekniker kan användas. Den ena går ut på att

studera hur många elektroner som passerar igenom folien och når detektorn på andra

sidan i förhållande till hur många elektroner som når detektorn utan absorbator. Den

andra metoden går ut på att studera energiförlusten hos de elektroner som passerat



folien. En förutsättning är då att vi har ett preparat som ger relativt väldefinierade

elektronenergier. Vi ska använda oss av den senare metoden.

Preparat, detektor och hållare för folier finns i en kammare som skyddar detektorn mot

ljus. När kammaren öppnas medan spänningen till detektorn är på, ska detektorn

skyddas med en aluminiumskiva.

1. Lägg spänning över detektorn.

2. Ta upp energispektrum utan absorbator (analystid 15 min). Identifiera 4-5 toppar.

Gör en energikalibrering. Skriv ut spektrumet.

3. Ta upp energispektrum med en absorbator (analystid 15 min). Notera energin för

den/de dominerande toppen/topparna. Använd energiförlusten vid passagen genom

folien till att bestämma foliens tjocklek. Skriv ut spektrumet.



5. FÖRBEREDELSEUPPGIFT

- skall göras innan laborationen -

För att belysa ett mycket omdebatterat ämne i samband med kärnkraftshaveriet i

Tjernobyl i slutet av april 1986 har vi infört en räkneuppgift. Den tar som exempel en

renägande och renätande same någonstans i de nordligare delarna av vårt land. Vad han

eller hon bör eller inte bör äta av sina slaktade renar bestäms av Livsmedelsverket, som

har angett att renköttet inte är lämpligt som mänsklig föda om 137

Cs-aktiviteten

överstiger 1500 Bq/kg (för baslivsmedel är gränsvärdet 300 Bq/kg). Att renarna

överhuvudtaget får i sig 137

Cs beror på att de betar i områden där depositionen av

radioaktivt material var stort pga regn och dimma dagarna efter Tjernobylolyckan.

Cesium upptas effektivt i mag- tarmkanalen hos både människor och djur och fördelas

sedan relativt jämnt i hela kroppen. Cesium omsätts i kroppen och den så kallade

biologiska halveringstiden är ca 3 månader vilket kan jämföras med den fysikaliska

halveringstiden för 137

Cs som är 30,17 år. Även 134

Cs släpptes ut vid olyckan och

deponerades över Sverige. Vid tiden för olyckan var förhållandet 134

Cs/ 137

Cs ca 0,6,

men förhållandet minskar med tiden eftersom halveringstiden för 134

Cs är 2.06 år. Dessa

två radioaktiva isotoper bidrar till minst 90 % av stråldoserna och 137

Cs ensamt bidrar

med minst 60 %. Därför räknar vi här endast med den stråldos som erhålls från 137

Cs.

Den uppgift vi skall lösa är:

Vilken blir helkroppsdosen per år om man konsumerar 150 g dagligen av ett livsmedel

som har en 137

Cs-aktivitetskoncentration på 1500 Bq/kg? Jämför denna helkroppsdos

med:

1. gränsvärdet för icke-radiologisk personal,

2. det naturliga strålningsbidraget,

3. den helkroppsdos ni räknade fram vid era radonmätningar,

4. den helkroppsdos som erhålls för boende i typiska "radonhus".

Eftersom uppgiften kräver vissa antaganden kommer den att lösas som en "fyller-iövning".


Förutsättningar:

Intag: 0,15 kg/dygn med 137

Cs-aktivitetskoncentrationen 1500 Bq/kg.

Biologisk halveringstid: 90 dygn.

Fysikalisk halveringstid: 30,17 år.

Upptag av 137

Cs i mag-tarmkanalen: 100 %.

Beteckningar:

N = antal 137

Cs-atomer i kroppen.

A = den totala 137

Cs-aktiviteten i kroppen uttryckt i Bq.

k = antalet tillförda 137

Cs-atomer per tidsenhet.

Λ = biologisk sönderfallskonstant för 137

Cs.

λ = fysikalisk sönderfallskonstant för 137

Cs.


Under tiden dt tillförs kdt 137

Cs-atomer och bortförs (λ+Λ)Ndt, vilket ger en ändring av

antalet 137

Cs-atomer i kroppen med dN.

(1) dN = kdt − ( λ + Λ)Ndt

Givet begynnelsevillkoret N(t=0) = 0 ges lösningen till denna differentialekvation av:

(2) N =

k

λ +Λ

( λ +Λ)t

⋅[ 1 − e− ]

Den totala 137

Cs-aktiviteten i kroppen kan då skrivas:

[ ]

k

−(

λ+

Λ)

t

(3) A()

t = λ ⋅ N = λ ⋅ ⋅ 1 − e

λ + Λ

För stora t (egentligen först efter ca 3⋅90=270 dygn) uppnår vi en jämviktskoncentration

i kroppen:

(4) A

= ( k ⋅ λ ) / ( λ + Λ)

∞



Räkna ut λ och Λ ur halveringstiderna. Beräkna därefter k, antalet tillförda 137

Cs-atomer

per tidsenhet, med kännedom om det dagliga intaget och den fysikaliska

sönderfallskonstanten.

λ = ................... s-1 Λ = .........…....... s-1 k = ...........…..... s-1 Vilket ger jämviktskoncentrationen enligt (4).

A ∞ = ..................................... Bq

För att kunna beräkna helkroppsdosen måste denna jämviktsaktivitet omvandlas till

stråldosekvivalent. 137

Cs sönderfaller till 137

Ba enligt följande sönderfallsschema:

Observera att de β--energier som är angivna i figuren är de maximala β--energierna vid respektive sönderfall. Enligt ICRP är den genomsnittliga i kroppen absorberade

energin vid ett 137

Cs-sönderfall (0.19+0.31) MeV (från β- respektive γ), dvs totalt 0.5

MeV per sönderfall.



Beräkna med hjälp av ovanstående den absorberade stråldos-ekvivalenthastigheten för

en person som väger 70 kg.

•

H

= ...................... Sv/år

Detta beräknade värde kan nu jämföras med

1) ICRP:s gränsvärde för icke-radiologisk personal = ......... Sv/år.

2) det naturliga strålningsbidraget (bortsett radon) ≈ ......… Sv/år.

3) helkroppsdosen från era radonmätningar = ......... Sv/år.

4) helkroppsdosen för boende i typiska "radonhus" ≈ ....….. Sv/år.

Egna funderingar kring resultatet:



APPENDIX

Radon i bostäder.

Som nämnts i kapitel 2.2.1 är radonkällorna för ett bostadshus främst:

1. marken under huset

2. byggnadsmaterialet

3. vattenledningsvattnet

4. eventuell hushållsgas

Numera står det klart att radon som tränger in i hus från den underliggande marken ger

det största bidraget till radondotter-koncentrationerna i svenska bostäder. Exhalationen

från marken beror på dess 238U- och 226Ra-halt och genomsläpplighet för gaser. Om

man t ex jämför en lerhaltig

mark och en grusbemängd

rullstensås som båda har

samma 226Ra-halt så visar

sig leran utgöra ett mycket

effektivare hinder än gruset

mot transport av 222Rn upp

till markytan.

Förhöjda uranhalter hittar

man främst i vissa graniter

och pegmatiter och i uranrika

sandstenar och skiffrar.

Speciellt alunskiffern i

Sverige har uppmärksammats

för sin höga uranhalt.

Sveriges geologiska

undersökning presenterar

radonriskområden i form av

detaljerade kartor (skala 1:50

000). En sammanställning för

hela Sverige visas i Figur 7.

FIGUR 7 Fördelningen av formationer med alunskiffer

och områden med kända radioaktiva graniter.



Alla byggnadsmaterial baserade på mineral (d.v.s. betong, lättbetong, tegel, gips mm)

innehåller varierande mängder av naturligt radioaktiva ämnen. Lättbetong gjord på

alunskiffer (s.k. blå lättbetong) användes mellan 1929 och 1975 som byggnadsmaterial i

bostadshus och innehåller ofta mycket höga halter av 226Ra (670-2300 Bq/kg). På

grund av sin porösa karaktär uppvisar den blå lättbetongen samtidigt det för

byggnadsmaterial högsta exhalationsvärdet. 1975 utgjorde blå lättbetong ca 10% av den

totala mängden byggnadsmaterial i de svenska bostäderna. Den totala mängden

radioaktiva isotoper i byggnadsmaterial ska begränsas så att γ-strålningen i

bostadsutrymmen ger en stråldosekvivalenthastighet mindre än 0,5 μSv/h.

Vattenledningsvatten från ytvattentäkter har oftast försumbara 226Ra-halter medan

vatten från djupare vattentäkter, speciellt i uranhaltiga marker, kan ge betydande bidrag

till radondotterkoncentrationen inomhus. I de hushåll till vilka hushållsgas ännu

levereras kan även denna höja strålnivån i bostaden.

FIGUR 8 Fördelningen av radonkoncentrationerna för både fristående hus

och lägenheter i flerfamiljhus byggda före 1976 i Sverige.

I en undersökning av nästan 900 svenska hem mättes 222Rn-koncentrationerna vilket

sedan omvandlades till EEC-värden genom att multiplicera med en radondotterjämviktsfaktor

F=0.5. Radonkoncentra-tionerna fördelade sig approximativt som en lognormal-fördelning

(Figur 8) med ett medelvärde för EEC på 53 Bq/m3 som nämnts i

stycke 2.2.4. Gränsvärdet för 222Rn är fr o m 1994 200 Bq/m3 för nya hus och 400

Bq/m3 för befintlig bebyggelse. En radondotter-jämviktsfaktor F = 0,4 används, vilket

ger att EEC i nybyggda hus ska vara mindre än 80 Bq/m3 och i befintliga hus mindre än

160 Bq/m3 .

KF-III Alfa- och betastrålning - Atomic Physics!

Transform your PDFs into Flipbooks and boost your revenue!

KF-III Alfa- och betastrålning - Atomic Physics!

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
