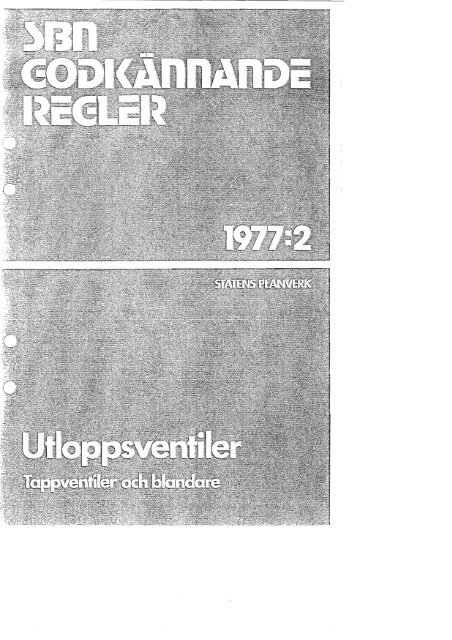

STATENS

Dnr B 3245/77
TappventiJer och blandare
Statens planverk har den 12 december 1977 jämlikt 76 § 2 mom byggnadsstadgan
utfårdat föreliggande regler för tappventiler och blandare.
Dessa godkännanderegler tillämpas av planverket vid bedömning i samband med
typgodkännande av tappventiler och blandare med avseende på föreskrifterna i
kap 51 iSBN 1975 vad gäller skydd mot förorening av dricksvatten, skydd mot
olycksfall samt beständighet.
© 1977 statens planverk och LiberFörlagiAllmänna Förlaget
LiberTryck, Stockholm 1978

0.1 Gällande bestämmelser 5
0.2 Ansökan om typgodkännande 5
0.3 Typgodkännandets omfattning 5
0.4 Motsvarande utländska bestämmelser 5
0.5 Begreppsförklaringar 5
1 Funktion och utförande 6
2 Instruktioner 7
3 Verifierade egenskaper 7
4 Godkännandebevis 8
5 Kontroll 8
6 Märkning 8
7 Provningsmetoder och förutsättningar för godkännande 8
7.0 Inledning 8
7.1 Granskning av utförande m m 9
7.2 Provning av material 10
7.3 Täthet vid statiskt tryckoch vid mekanisk påverkan
7.4 Täthet under driftsförhållanden 12
7.5 Strömningsmotstånd 15
7.6 Ljudnivå 16
7.7 Temperaturstabilitet hos blandare med automatisk temperaturreglering 18
7.8 Kontroll av skållningsskydd 20
7.9 Värrneisoleringsförrnåga 20
7.10 Tryckstöt 21
Summary in 23

o INLEDNING
0.1 Gällande bestämmelser
Svensk byggnorm kap 51 Installationer för vattenförsörjning och avlopp
inom fastighet (VA-byggnorm).
0.2 Ansökan om typgodkännande
Ansökan om typgodkännande ställs till planverket tillsammans med provningsrapport
enligt avsnitt 3, ritningar, monteringsinstruktion samt övriga
handlingar sökanden önskar åberopa.
För allmän information om planverkets typgodkännandeverksamhet, se
SEN Godkännanderegler nr 1975:1 "Allmänna regler för typgodkännande".
0.3 Typgodkännandets omfattning
Typgodkännande enligt dessa regler meddelas för sådan tappventil eller
blandare som är avsedd att anslutas till vattenledning i förbindelse med
vattenförsörjningsanläggning.
Typgodkännande innebär att typgodkänd tappventil eller blandare utförd
och ansluten i enlighet med till typgodkännandet hörande monteringsanvisning
uppfyller gällande bestämmelser till skydd mot förorening av
dricksvatten, skydd mot olycksfall samt beständighet.
0.4 Motsvarande utländska bestämmelser
Dessa regler är utarbetade i samråd med övriga nordiska länders myndigheter
som handlägger bestämmelser för va-installationer. Reglerna överensstämmer
således med motsvarande bestämmelser i övriga nordiska
länder.
0.5 Begreppsförklaringar
Ventil Sluten anordning med rörlig del, styrkropp, med vilken ett
flöde kan påverkas. I föreliggande regler används ordet
ventil som samlingsbeteckning för såväl tappventil, blandare
som annan utloppsventil som kan bli föremål för provning.
Tappventil Ventil för avstängning och styrning av flödet vid vattenuttag.
Blandare Anordning med tappventil eller -ventiler i vilken olika
medier blandas i samband med tappning.
5

6
Ettgrepps­ Blandare där blandningsförhåJlande och mängd regleras
blandare med ett och samma manöverdon.
Flervägs­ Ventil med ett tillopp och flera utlopp. Stängning av ett
ventil utlopp kan endast ske vid samtidig öppning av annat utlopp.
Utlopps­ Gemensam beteckning för tappventiler och blandare.
ventil
Ovanstående benämningar används vanligen på ventiler som betjänas
manuellt. Ventiler, där en eller flera funktioner styrs automatiskt, indelas
enligt följande:
Konstant­ Ventil där flödet hålls konstant oberoende av trycket på
jlödesventil tilloppssidan.
Tryckstyrd Blandare där tappvattnet genom ett tryckkännande organ
blandare automatiskt får en bestämd, i förväg inställd temperatur,
oberoende av tryckvariationer i tilloppsledningarna.
Termostat­ Blandare där tappvattnet genom termostat automatiskt
blandare får en bestämd, i förväg inställd temperatur, oberoende av
tryck- och temperaturvariationer i tilloppsledningarna.
Själv­ Ventil som automatiskt, vanligen efter viss tid, stänger
stängande flödet genom ventilen.
ventil
FUNKTION OCH UTFÖRANDE
Föreliggande regler omfattar utloppsventiler avsedda att fylla en eller flera
av följande funktioner:
1. Styra vattenflödet
2. Styra temperaturen på avtappat vatten
3. Möjliggöra utströmning av vatten i given riktning och med önskad strålform
utJoppsventiler med i dessa regler angivna egenskaper godtas med avseende
på de i kap 51 iSBN 1975 angivna föreskrifterna, innebärande
att utloppsventil skall vara utförd så att den fyller en eller flera av ovanstående
funktioner utan att orsaka förorening av det genomströmmande
vattnet, översvämning, tryckstötar, skållning eller störande
buller,
att ventilens manöverorgan skall vara så utformade att ventilen är lätt att
manövrera,
att ventil skall vara så konstruerad och utförd att god beständighet mot
förekommande påkänningar av mekanisk, kemisk och termisk art kan

påräknas samt så att ett rimligt utbytesintervall kan förväntas. Utbyte
och reparation skall kunna utföras utan användande av specialverktyg­
2 INSTRUKTIONER
Med varje tappventil eller blandare skall, där så bedöms erforderligt, följa
lättförståelig monterings- och skötselinstruktion på svenska.
3 VERIFIERADE EGENSKAPER
I tabell l redovisas de egenskaper som bedöms vid prövning för typgodkännande.
Vissa egenskaper skall verifieras genom provning utförd enligt
metoder som anges i avsnitt 7 nedan. Provningarna skall vara utförda vid
en av planverket godtagen provningsinstitution. Alternativt kan provningsinstitutionen
förlägga provningen till laboratorium hos tillverkaren,
om kravet på objektivitet och opartiskhet i provningen kan uppfyllas.
Resultatet av provningen redovisas i en rapport som vid ansökningstillfället
får vara högst ett år gammal. Rapporten utgör en del i den samlade bedömningen
av produktens lämplighet för typgodkännande.
Tabell 1. Erforderlig omfattning av provningar
Provning Egenskap Typ av armatur Antal provkroppar
1 Utförande Samtliga 3
2 Material Samtliga
3 Täthet och meka- Samtliga utom
nisk styrka flervägsventiler 3
4 Täthet under Se metodbeskrivdriftsförhållanden
ning i avsnitt 7.4 1-3
5 Strömnings- Samtliga 3
motstånd
6 Ljudnivå Samtliga 3
7 Temperatur­ Tryck- och termostabilitet
statstyrda blandare
8 Skållningsskydd Ventiler med skållningsskydd
g Värmeisolerings- Samtliga
förmåga
10 Tryckstöt
7

4
I avsnitt 7 anges även förutsättningarna för att produkterna skall kunna
godkännas.
GODKÄNNANDEBEVIS
I typgodkännandebeviset anges bl a användningsområde, tryck·flödesdiagram,
förväntade ljudnivåer [L AP i dB(A)] och eventuella begränsningar.
5 KONTROLL
Kontroll av typgodkänd tappventil eller blandare utförs som tillverkningskontroll
och byggkontroll.
Tillverkningskontroll på av planverket godkänt sätt sker enligt SBN 1975
avsnitt 12:12 och avser säkerställa att tillverkade ventiler uppfyller gällande
fordringar och överensstämmer med den ventil som legat till grund för
typgodkännandet.
Byggkontroll utförs genom okulärbesiktning och kontroll av att ventilen
monteras i enlighet med monteringsanvisningen.
6 MÄRKNING
Ventil skall på synlig plats vara försedd med beständig märkning som
möjliggör identifiering av ventilen.
7 PROVNINGSMETODER OCH FÖRUTSÄTTNINGAR FÖR
GODKÄNNANDE
7.0 Inledning
8
Provningarna utförs normalt på tre ventiler som slumpmässigt uttas ur en
representativ del av produktionen. Uttagningen sker efter närmare avtal
mellan sökanden och provningsinstitutionen.
En av ventilerna används till provning av material enligt 7.2.2. Övriga provningar
genomförs på 1-3 ventiler i enlighet med vad som anges i tabell l
och i metodbeskrivningarna.

För ventiler tillverkade av särskilda material och för ventiler med särskilda
egenskaper kan fler än tre exemplar komma att erfordras ävensom ytterligare
provningar än de som anges i dessa regler.
Tillsammans med de ventiler som skall provas tillställs provningsinstitutionen
erforderliga upplysningar i form av ritningar, materialbeskrivning,
monteringsinstruktion m m. Av dokumentationen skall klart framgå hur
ventilen är avsedd att användas samt eventuella begränsningar.
7.l Granskning av utförande m m
Granskningen avser kontroll av angivna mått, utvändiga ytors beskaffenhet,
strålens form samt manövreringsriktningar.
Granskningen genomförs på samtliga ventiltyper.
Erforderligt antal provkroppar: 3.
Dimensioner
Provexemplarens överensstämmelse med beskrivning, ritningar och eventuella
standarder kontrolleras.
Beskaffenhet hos utvändiga ytor
Ventilernas ytor undersöks genom okulärbesiktning.
Förutsättning tör godkännande
Ventilens utvändiga ytor skall vara släta och fria från skarpa kanter. Ventilen
skall vara lätt att rengöra utan användning av särskilda verktyg. Ytskiktet
skall tåla vanligen förekommande, icke slipande rengöringsmedel.
Strålens form
Strålens form granskas exempelvis i samband med provning av tryckfallet
över ventilen.
Förutsättning tör godkännande
Strålens form skall ha en för ventilens avsedda användningsområde lämplig
form.
Manövreringssätt
Ventilen monteras efter tillverkarens anvisningar eller efter sedvanlig
praxis, varefter ventilens manövreringssätt undersöks.
Förutsättningar tör godkännande
1. Manöverdon för varmvatten skall, för en person som står vänd mot
ventilen, befinna sig till vänster om manöverdonet för kallvatten.
9

2. Ventil skall vara försedd med röd märkning på eller vid manöverdonet
för varmvatten och med blå märkning på eller vid manöverdonet
för kallvatten.
För armatur med manuell reglering av flöde och temperatur gäller följande:
3. Manöverdon i form av ratt.
Ventilen skall öppna eller ge varmare vatten när manöverdonet vrids
moturs, förs uppåt eller mot brukaren.
4. Manöverdon i form av spak eller dylikt.
a) Rörelsen är en vridning runt en vertikal axel:
Ventilen skall öppna eller ge varmvatten när spakens ände förs mot
vänster eller mot brukaren.
b) Rörelsen är en vridning runt en horisontell axel, parallell med väggen:
Ventilen skall öppna eller ge varmvatten när spaken förs uppåt
c) Rörelsen är en vridning runt en horisontell axel, vinkelrät mot
väggen:
Ventilen skall öppna eller ge varmt vatten när spaken förs till vänster
eller förs uppåt.
S. Ventil skall vara så beskaffad att en rörelse av manöverdonet i motsatt
riktning mot de under punkterna 3 och 4 angivna rörelseriktningarna
medför att ventilen stänger eller att kallt vatten tappas.
6. Ventil utförd på annat sätt än som anges under punkterna 3 och 4 bedöms
från fall till fall. Bedömningen sker härvidlag efter riktlinjer
som svarar mot vad som anges under punkterna l-S, dvs så att rimlig
säkerhet mot skållning m m erhålls.
7.2 Provning av material
Provningen avser kontroll av att otillåtna mängder av tungmetaller inte
utlöses i tappvattnet.
10
Provningen genomförs på samtliga ventiltyper.
Erforderligt antal provkroppar: 1.
Materialsammansättning
Tillverkaren skall lämna uppgift om i ventilen ingående material samt
deras fysiska, kemiska och biologiska stabilitet.
Utlösning av tungmetaller
En exponeringslösning (syntetiskt tappvatten) framställs genom att till
avjoniserat vatten tillsätta SO mgjl NaCI och 50 mgjl CaC0 3 . pH-värdet
justeras genom genomblåsning med CO z tills all CaC0 3 är upplöst. Därefter
genomblåses luft till mättning varvid pH stiger till ca 6,6. Vattnets
pH-värde justeras sedan dagligen.
Till ventilen tillverkas proppar av polyeten eller proppar täckta med polyetenfolie.
Ventilen genomspolas därefter under l h med tappvatten, varvid
flödet skall vara lika med ventilens normflöde.

Sedan genomspolningen avslutats sköljs ventilen med syntetiskt tappvatten
varefter den fylls med syntetiskt tappvatten och alla öppningar
tillsluts med iordningställda proppar. Efter ett dygn avtappas vattnet och
vattnets volym bestäms. Därefter påfylls ånyo syntetiskt tappvatten som
avtappas efter ett dygn. Förfarandet upprepas nästföljande dygn. Vatten·
proverna från de tre på varandra följande dygnen analyseras genom atom·
absorption med avseende på förekomst av kadmium (Cd) och bly (Pb).
Resultatet redovisas i }.lg/l och som totalmängd av Cd och Pb som utlösts
ur ventilen vid vart och ett av de tre proven.
Förutsättningar för godkännande
Utlöst totalmängd kadmium får inte vid något av de tre delproven överstiga
2 }.lg.
Utlöst totalmängd bly får inte vid något av de tre delproven överstiga
20}.lg (godtaget värde för bly är provisoriskt (december 1977) och kan
komma att ändras).
Övriga materialegenskaper
Intill dess närmare specificerade provningsmetoder utarbetats bedöms
övriga materialegenskaper på lämpligt sätt.
7.3 Täthet vid statiskt tryck och vid mekanisk påverkan
Provningen avser kontroll av ventilens täthet vid statiskt tryck samtidigt
som de delar som står under tryck utsätts för mekanisk påverkan.
Provningen utförs på samtliga ventiltyper utom flervägsventiler.
Erforderligt antal provkroppar: 3.
Provningens utförande
Ventilen monteras efter tillverkarens anvisningar eller efter gängse praxis
och ansluts till en provuppställning enligt SMS 1231 med anslutningsdetaljer
avpassade till den aktuella ventilen. Ventilen öppnas helt. Trycket
före ventilen injusteras så att flödet genom ventilen blir lika med ventilens
nOlmflöde.
Samtliga provningar utförs med kallt vatten med temperaturen 5- 20°C.
Provningarna genomförs i följande ordningsföljd.
Täthet vid statiskt tryck
Ventilen stängs varvid manöverorganet utsätts för kraften 30 N alternativt
1,5 Nm vid vridning. Ventilen påförs trycket 1,6 MPa vid tilloppet. Förekommer
läckage efterdras detaljer som kan efterdras utan att ventilen
demonteras.
Ventilen får stå under tryck i 15 minuter.
11

Förutsättning för godkännande
Inget läckage får efter efterdragning förekomma på någon av de tre ventilerna.
Täthet vid mekanisk påverkan
Om samtliga tre ventiler är täta vid provning enligt föregående avsnitt
utförs följande provning.
Ventilen utsätts på ett antal godtyckligt valda ställen för en mekanisk
kraft enligt nedan:
Delar under tryck när ventilen är stängd: 600 N
Övriga delar: IOON.
Kraften överförs till ventilen med en "stämpel" med en plan tryckyta om
25 mm diameter, klädd med en 3 mm hård gummiskiva (55±5 Shore Durometer
A-enheter).
Förutsättning för godkännande
Ovan nämnda påkänningar får inte medföra brott, bestående deformationer
eller annan skada. Läckage får inte uppstå.
7.4 Täthet under driftsförhållanden
12
Provningen avser kontroll av ventilens täthet sedan ventilen varit i drift
en tid, kontroll av täthet mellan olika utlopp samt kontroll av täthet mot
överströmning vid olika tryck på kall- och varmvattensidan.
Provningen utförs på olika typer av ventiler enligt tabell 2.
Tabell 2. Provning av täthet tör olika typer av ventiler
Provning Typer av ventiler Antal prov-
Accelererat prov
Täthet mellan
två eller flera
utlopp
Överströmningsprov
A
Överströmningsprov
B
Överströmningsprov
C
Samtliga utom flervägsventiler 1-3
Flervägsventiler
Blandare
Blandare med avstängning på
gemensamt utlopp
Ettgrepps- och flergreppsblandare
samt tryckstyrda och
termostatstyrda blandare

Vid samtliga provningar monteras ventilen enligt tillverkarens anvisningar
eller efter gängse praxis och ansluts till en provuppställning enligt SMS 1231
med anslutningsdetaljer avpassade till den aktuella ventilen.
Provningarna genomförs med kallt vatten (S-20°C).
Accelererat prov
a) Ventilen monteras i en apparat som öppnar och stänger ventilen ca
20 ggr/min. Det stängande momentet (kraften) inregleras till 1,5 Nm
(30 N). Ventilen ansluts till en vattenledning med trycket 250-500
kPa.
Vid dessa förhållanden får ventilen inte läcka inom en period av 5 minuter.
Om ventilen läcker, ökas det stängande momentet i steg om
ca 0,5 Nm respektive 10 N.
Det nya momentet noteras.
b) Efter 100 cykler (1 cykel = l öppning och l stängning) stoppas provet
och kontrolleras att ventilen inte läcker. Om ventilen läcker, ökas det
stängande momentet i steg om ca 0,5 Nm respektive lON tills ventilen
inte läcker. Det nya momentet antecknas, varefter proven fortsätts.
Om ventilen inte tätar trots att momentet ökas ti1l2 gånger det
första momentet, dvs 2 x 1,5 Nm (2 x 30 N), avbryts provet med detta
exemplar och provningen görs om med de andra två ventilerna.
Om ett exemplar redan tidigare fallit ur, avbryts proven när ytterligare
en ventil faller Uf.
c) Efter 30 000 cykler stoppas provet, och förfarandet enligt punkt b)
upprepas.
d) Efter 70000 cykler stoppas provet, och förfarandet enligt punkt b)
upprepas.
e) Efter 100 000 cykler stoppas provet, och förfarandet enligt punkt b)
upprepas med undantag av att provningen avslutas.
t) Ventilen täthetsprovas enligt avsnitt 7.3 Täthet vid statiskt tryck,
dock att stängningskraften eller momentet får uppgå till 60 N respektive
3 Nm.
g) Ventilen demonteras och de olika delarna okulärbesiktigas. Eventuella
onormala förslitningar, deformationer o d noteras.
Förutsättning tör godkännande
Minst ett av de provade exemplaren skall genomgå moment a)-t) utan anmärkning.
.
Täthet mellan två eller flera utlopp
Ett av ventilens utlopp öppnas varefter detta utlopp tillsluts omedelbart
invid öppningen med hjälp aven propp e d. Ventilen ansluts därefter till
en vattenledning med trycket 250 kPa och det kontrolleras om vatten
tränger ut genom de andra utloppen. Provningen upprepas för samtliga
utlopp.
13

14
Förutsättning tör godkännande
Endast enstaka droppar får tränga ut genom de stängda utloppen.
Överströmningsprov A
Provningsmetod är under utarbetande (december 1977). Intill dess att
godkänd metod föreligger utförs inte detta prov.
Överströmningsprov B
Ventiler (blandare) avsedda för anslutning till två skilda vattensystem
(kallt och varmt) ansluts med det ena tilloppet till en vattenledning med
trycket 1,0 MPa. Det andra tilloppet utsätts ej för något tryck och avstängningen
på det gemensamma utloppet hålls stängd varefter kontrolleras
om vatten tränger ut genom det ej anslutna tilloppet. Förfarandet
upprepas sedan ventilens tillopp bytt plats med avseende på anslutning
till tryck.
Förutsättning tör godkännande
Överströmning från det ena tilloppet till det andra får ej äga rum.
Överströmningsprov C
Ventilen ansluts till två skilda ledningssystem med kallt vatten (S-20°C)
och varmt vatten 7S±2. I båda systemen skall temperaturen kunna hållas
med en noggrannhet av 1°C.
På såväl kall- som varmvattensidan görs en anslutning till en provuppställning
enligt SMS 1231.
Omedelbart intill anslutningen mellan ventil och provuppställning placeras
ett termoelement enligt figur 1.
Till skrivare e d
Sektion Tryckmät-.
genom rör ställe /
0 di /
/'Gradfri
Figur 1. Placering av termoelement vid provning
av termostatblandare.

Varmvatten tillförseln till ventilen hålls till en början stängd med hjälp av
en särskild avstängningsventil placerad före den ventil som skall provas.
Ventilens manöverorgan inställs för tappning av största möjliga flöde av
kallt vatten. Trycket före ventilen injusteras till ett tryck P N så att flödet
genom ventilen blir lika med ventilens normflöde varefter det avtappade
kallvattnets temperatur T K registreras.
Trycket i varmvattensystemet injusteras till ovannämnda P N varefter den
tidigare nämnda avstängningsventilen på varmvattenledningen öppnas.
Trycket i varmvattensystemet injusteras till (PN + 10 kPa), varefter ventilen
på varmvattenledningen stängs. Det avtappade vattnets temperatur
mäts medan ventilen på varmvattenledningen hålls öppen samt sedan den
stängts.
Förutsättning tör godkännande
Temperaturen på det avtappade vattnet får inte ha stigit mer än 2°C under
provningen.
7.5 Strömningsmotstånd
Provningen avser fastlägga flödet genom ventilen vid olika tryckfall över
densamma. Dessa egenskaper bestäms vid provning enligt nedan eller i
samband med mätning av ventilens ljudegenskaper enligt avsnitt 7.6.
Provningen genomförs på samtliga typer av ventiler.
Erforderligt antal provkroppar: 3.
Provningens utförande
Ventilen ansluts till en provuppställning enligt SMS 1231.
Samtliga provningar genomförs med kallvatten.
Ventilen provas i komplett skick, dvs med eventuell spridare eller strålsamlare
påmonterad.
Blandare som är symmetriska med avseende på kall- och varmvattensidan
provas med kallvatten via ena inloppet. Övriga blandare provas med kallvatten
via varje inlopp för sig.
Blandare med automatisk temperaturreglering provas med manöverdonet
för temperatur i läge kallt.
OBS I regel är termostatventiler individuellt förinställda på fabrik.
Vid ventiler med känselkroppar som börjar reglera vid lägre
temperatur än 20°C finns risk att kallvattentillförseln stryps
vid provning med vatten som är kallare än 20°C. Tryckfallet
över ventilen ökar därvid och risk finns för att olika tryckfall
kan redovisas för olika ventiler av samma typ.
15

Förutsättning för godkännande
Efter sänkning av kallvattentrycket med 30 kPa enligt ovan får temperaturen
hos utgående vatten efter 10 sek inte avvika mer än ±2°C från inställt
värde. Under insvängningsförloppet får temperaturen ej stiga mer
än SaC över inställt värde, dvs pendlingen skall vara.s:;; SaC.
7.8 Kontroll av skållningsskydd
Provningen avser kontrollera om ventil, som uppges vara försedd med
automatiskt skållningsskydd, är så konstruerad att vatten med högre temperatur
än 38°C kan avtappas, innan skållningsskyddet med avsikt satts
ur funktion.
Provningen genomförs endast med ventiler som uppges ha automatiskt
skållningsskydd.
Erforderligt antal provkroppar: 1.
Provningens utförande
Ventilen ansluts till ledningssystem där trycket på såväl kall- som varmvattensidan
är 300 kPa och temperaturerna är S-20"C respektive 7S±2°C.
Temperaturen på utströmmande vatten mäts. Samma mätning utförs även
vid ett tryck på varmvattensidan av 1MPa.
Under ovannämnda provning undersöks om ventilen är konstruerad så att
det inte vid plötslig öppning kan strömma ut vatten med högre temperatur
än 38°C.
Förutsättning för godkännande
Blockering av skållningsskyddet för tappning av vatten med högre temperatur
får först äga rum sedan tappningen påbörjats.
7.9 Värmeisoleringsförmåga
20
Provningen avser kontrollera att de delar av ventilen som berörs vid nor·
mal användning av densamma inte antar besvärande hög temperatur.
Provningen genomförs på samtliga typer av ventiler.
Erforderligt antal provkroppar: 1.
Provningens utförande
Ventilen ansluts till ett varmvattensystem med temperaturen 7S±2°C.
Ventilen öppnas och injusteras så att flödet genom densamma blir lika
med ventilens norm flöde . Ventil avsedd för anslutning till två eller flera
vattensystem ansluts så att högsta möjliga temperatur på det avtappade
vattnet erhålls.
Varmvatten får genomströmma ventilen under 180 sek varefter yttempe·
raturen mäts på de delar av manöverorganen som vidrörs vid normal an·
vändning av ventilen. Ytternperaturen och mätpunkternas läge antecknas.

Förutsättning för godkännande
Temperaturen får ej överstiga 41°C.
7.10 Tryckstöt
Provningen avser kontrollera om besvärande tryckstötar uppstår i ledningssystemet
vid normal manövrering av ventilen.
Provningens utförande
Provningsmetod är under utarbetande (december 1977). Intill dess att
godkänd metod föreligger utförs inte detta prov.
21

SUMMARYIN
THE NATIONAL SWEDISH BOARD OF PHYSICALPLANNING AND
BUILDING
Approval Rules No. 1977:2
Outlet Valves (Sanitary Taps and Mixers)
These approval rules for outlet valves are used by the National Swedish
Board ofPhysical Planning and Building with reference to the regulations
in chapter 51 of SBN 1975 (Swedish Building Code). This chapter gives
requirements for water supply and drainage units within buildings in
order to prevent accidents, the water from being polluted and to up
durability .
The present rules are co-ordinated with the corresponding rules in
Finland and Norway.
In "Rules for General Approvals" , Approval Rules 1975:1 information is
given Ilbout the meaning and the purpose of approvals and what
documents are when applying for a type
23
