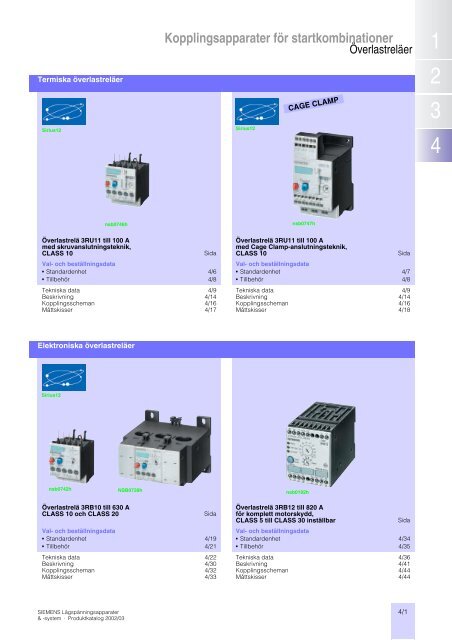

Överlastreläer - Siemens

Termiska överlastreläer

Sirius12

Överlastrelä 3RU11 till 100 A

med skruvanslutningsteknik,

CLASS 10 Sida

SIEMENS Lågspänningsapparater

& -system · Produktkatalog 2002/03

Kopplingsapparater för startkombinationer

Överlastreläer

Överlastrelä 3RU11 till 100 A

med Cage Clamp-anslutningsteknik,

CLASS 10 Sida

Val- och beställningsdata Val- och beställningsdata

Standardenhet 4/6 Standardenhet 4/7

Tillbehör 4/8 Tillbehör 4/8

Tekniska data 4/9 Tekniska data 4/9

Beskrivning 4/14 Beskrivning 4/14

Kopplingsscheman 4/16 Kopplingsscheman 4/16

Måttskisser 4/17 Måttskisser 4/18

Elektroniska överlastreläer

Sirius12

nsb0746h

Överlastrelä 3RB10 till 630 A

CLASS 10 och CLASS 20 Sida

Sirius12

nsb0747h

nsb0742h NSB0739h nsb0192h

CAGE CLAMP

Överlastrelä 3RB12 till 820 A

för komplett motorskydd,

CLASS 5 till CLASS 30 inställbar Sida

Val- och beställningsdata Val- och beställningsdata

Standardenhet 4/19 Standardenhet 4/34

Tillbehör 4/21 Tillbehör 4/35

Tekniska data 4/22 Tekniska data 4/36

Beskrivning 4/30 Beskrivning 4/41

Kopplingsscheman 4/32 Kopplingsscheman 4/44

Måttskisser 4/33 Måttskisser 4/44

4/1

1

2

3

4



Det optimala överlastreläet

för alla krav


Funktion

Skyddsfunktioner

Fördelar 3RU11 3RB10 3RB12

Utlösning vid en överlast garanterar ett optimalt strömberoende skydd av motorn

mot otillåtet höguppvärmning till följd av en överlast.

x x x

Utlösning vid en fassnedbelastning garanterar ett optimalt strömberoende skydd av motorn

mot otillåtet hög uppvärmning till följd av en fassnedbelastning.

(x) x x

Utlösning vid ett fasbortfall minimerar uppvärmningen av trefasmotorn vid

enfasdrift 1 ).

Utlösning vid en övertemperatur

med

inbyggda termistormotorskyddfunktion

Utlösning vid ett jordfel

med

intern 4 ) eller extern jordfelsregistrering

Utrustning

4/2

garanterar ett optimalt strömberoende skydd av motorn

mot otillåtet hög uppvärmning, t. ex. vid statorkritiska

motorer, vid reducerat kylmedeltillflöde, vid nedsmutsning

av motorns hölje eller vid långa start- och bromsförlopp

sparar in en extra enhet

sparar plats i elskåpet

minskar uppkopplingsarbete och-kostnader.

erbjuder ett optimalt skydd för motorn vid små

kortslutningar resp. jordfel till följd av isoleringsskador,

fuktighet,kondensvatten osv.




x x 2 ) x

3 )

3 ) x

RESET-funktion möjliggör en manuell eller automatisk återställning av

reläet.

x x x

TEST-funktion möjliggör en enkel prövning av funktionen och

uppkopplingen.

x x x

Statusindikering visar det aktuella drifttillsåndet. x x x

Stor ströminställningsknapp gör det enkelt att exakt ställa in reläets korrekta

strömvärde.

x x x

Inbyggda hjälpkontakter (1 S + 1 Ö)

Konstruktion av startkombinationer

gör det möjligt att stänga av startkombinationen då en

oregelbundenhet föreligger.

möjliggör utlösningsmeddelanden.

x x x

Kortslutningshållfasthet till 100 kA vid 690 V

(i kombination med motsvarande säkring eller

motsvarande effektbrytare)

Elektrisk och mekanisk avstämning

för kontaktorerna 3RT1

Genomgående montage

(här leds kablarna kortslutningssäkert genom

intagsöppningarna på överlastreläet direkt till

kontaktorns huvudanslutningar)

1) Enfasdrift: avvikande drifttillstånd för en trefasströmasynkronmotor,

när en fas tillfälligt avbrutits

2) Utlösning ur varmt tillstånd inom 3 sekunder.

garanterar ett optimalt skydd för motorn och operatören

vid kortslutningar som förorsakas av isolerings-

eller kopplingsfel.

förenklar projekteringen

reducerar anslutningsarbetet och-kostnaderna

ger möjlighet till mindre platskrävande direkt montage

bredvid en separat installation.

minskar kontaktmotstånden (endast ett kontaktställe)

sparar in anslutningskostnader (enkelt, utan verktyg

och snabbt)

sparar in materialkostnader (inga strömskenor behövs)

minskar montagearbetet.

3) I förbindelse med termistormotorskyddet 3RN

kan man även här åstadkomma ett extra temperaturmässigt

skydd.

4) Speciella apparatvarianter: se Val- och beställningsdata.

x x x

x x x 5 )

endast

3RB10 56-. FW0



x

endast

3RB12 46-. . .

5) Undantag: med 3RB12 46 är endast separat

installation möjlig.





Det optimala överlastreläet

för alla krav

Funktion

Ytterligare karakteristiskor

Fördelar 3RU11 3RB10 3RB12

Temperaturkompensering gör det möjligt att använda reläet även vid högatemperaturer

utan derating

förhindrar för tidig utlösning

ger en kompakt konstruktion av elskåpet utan avstånd

mellan enheter/startkombinationer

förenklar projekteringen

sparar plats i elskåpet.

x x x

Hög långtidsstabilitet garanterar även efter år under svåra betingelser ett

säkert skydd för motorn.

x x x

Stora inställningsområden minskar antalet varianter

minimerar projekteringsarbetet och- kostnaderna

gör det möjligt att spara in på lagerplats, -kostnader

och kapitalbindning.

x x

Utlösningsklass > CLASS 10 möjliggör lösningar för mycket tunga starter. x x

Låg förlusteffekt minskar energiförbrukningen (energiförbrukningen

upp till 95 % lägre än med termiska överlastreläer) och

därmed energikostnaderna

minimerar uppvärmningen av kontaktorn och elskåpet–

man kan därmed eventuellt spara in på en kylning av

elskåpet

spar utrymme genom direkt montage på kontaktorn

även vid höga motorströmmar (det vill säga en värmeurkoppling

är inte nödvändig).

x x

Egenförsörjning sparar in på projekteringen och anslutningen av

enextra manöverströmkrets.

1 ) x

Variabel inställning av utlösningsklasserna minskar antalet varianter

x

Den erforderliga utlösningsklassen kan bero- minimerar projekteringsarbetet och -kostnaderna

ende på startbetingelserna ställas in med en

6-lägesomställare (CLASS 5, 10, 15, 20, 25

eller 30)

gör det möjligt att spara in på lagerplats, -kostnader

och kapitalbindning.

Analogutgång 2 ) ger en analog utgångssignal som styr vridspolemätinstrumenten,

inmatning av programmerbara styrningar

eller överföring till bussystem.

sparar in en extra mättransformator och signalomvandlare



Överlastvarning visar en förestående utlösning av reläet till följd av en

överlast, en fasosymmetri eller ett fasbortfall direkt på

enheten

möjliggör att ett meddelande visas om en förestående

utlösning av reläet via en extern signallampa som är ansluten

till respektive hjälpkontakt 2 )

gör att man i rätt tid kan sätta in åtgärder vid längre ihållande

strömberoende belastning av motorn över gränsströmmen



minskar uppkopplingsarbete och -kostnader.

1) De termiska överlastreläerna SIRIUS 3RU11

arbetar enligt bimetallprincipen och behöver

därför ingen extra manöverströmkrets.

2) Speciella apparatvarianter:

se Val- och beställningsdata.

x

x

4/3

1

2

3

4



Kombinationer av

överlastreläer med kontaktorer

■ Översikt

Termiska överlastreläer 3RU11

CLASS 10

1) Utlösningsklass, CLASS 20 från 3 till 25 A.

2) 3RB12 med genomgående omvandlare, endast för separat installation.

4/4

nsb0746z

Elektroniska överlastreläer 3RB10

CLASS 10 och 20

nsb0742z

nsb0739z

Strömområde

A

3RU11 16 0,11 till 12

3RU11 26 1,8 till 25

3RU11 36 5,5 till 50

3RU11 46 18 till 100

3RB10 16 0,1 till 12

3RB10 26 0,1 till 25 1 )

3RB10 36 6 till 50

3RB10 46 13 till 100

3RB10 56 50 till 200

3RB10 66 55 till 250

3RB10 66 200 till 540

3RB10 66 630 till 300

Elektroniska överlastreläer 3RB12 för komplett motorskydd

CLASS 5 till 30, inställbara

nsb0192z

nsb0193z

Kontaktor

3RB12 46 0,25 till 100 2 ) 2 ) 2 ) 2 )

3RB12 53 50 till 205

3RB12 57 125 till 500

3RB12 62 200 till 820

Kan kombineras

nsb0057z

3RT10 1

S00

3/4/5,5 kW

Smiley

nsb0058z

3RT10 2

S0

5,5/7,5/11 kW

nsb0059z

3RT10 3

S2

15/18,5/22 kW

SIRIUS

3RT10 4

S3

30/37/45 kW



Sirius12

nsb0061z

Sirius12

SIRIUS

■ Översikt

3RT10 5

S6

55/75/90 kW

nsb0621z



3RT10 6

S10

110/132/160 kW

nsb0608z

3RT10 7

S12

200/250 kW

nsb0605z



Kombinationer av

överlastreläer med kontaktorer

3TF68/69

Strl. 14

375/450 kW

nsb0128z

4/5

1

2

3

4

4/6



3RU11 till 100 A,

CLASS 10

■ Val- och beställningsdata

Termiska överlastreläer 3RU11 med skruvanslutningsteknik

för direkt montage 1 ) och separat installation 2 ), CLASS 10

Utrustning och tekniska egenskaper

Hjälpkontakter 1 S + 1 Ö

Hand-/automatik-RESET

Statusindikering

TEST-funktion

för kontaktor

3RT1

Avsedd för

trefasmotor

med P 3 )

Inställningsområde

Säkring 4 )

gL/gG

STOPP-knapp

Fasbortfallskänslighet

Inbyggt, plomberbart skydd

Utlösningsklass CLASS 10

för direkt montage 1 ) Vikt

LK Best.nr E-nummer

ca

för separat installation 2 )Vikt


ca

Storlek 5 ) kW A A PG 101 kg PG 101 kg

Storlek S00

3RU11 16-..B0 S00 0,04 0,11 – 0,16 0,5 } 3RU11 16-0AB0 3267050 0,13 } 3RU11 16-0AB1 0,17

0,06 0,14 – 0,2 1 } 3RU11 16-0BB0 3267051 } 3RU11 16-0BB1

0,06 0,18 – 0,25 1 } 3RU11 16-0CB0 3267052 } 3RU11 16-0CB1

0,09 0,22 – 0,32 1,6 } 3RU11 16-0DB0 3267053 } 3RU11 16-0DB1

Storlek S0

0,09 0,28 – 0,4 2 } 3RU11 16-0EB0 3267054 0,13 } 3RU11 16-0EB1 0,17

0,12 0,35 – 0,5 2 } 3RU11 16-0FB0 3267055 } 3RU11 16-0FB1

0,18 0,45 – 0,63 2 } 3RU11 16-0GB0 3267056 } 3RU11 16-0GB1

0,18 0,55 – 0,8 4 } 3RU11 16-0HB0 3267057 } 3RU11 16-0HB1

0,25 0,7 – 1 4 } 3RU11 16-0JB0 3267058 0,13 } 3RU11 16-0JB1 0,17

0,37 0,9 – 1,25 4 } 3RU11 16-0KB0 3267059 } 3RU11 16-0KB1

0,55 1,1 – 1,6 6 } 3RU11 16-1AB0 3267060 } 3RU11 16-1AB1

0,75 1,4 – 2 6 } 3RU11 16-1BB0 3267061 } 3RU11 16-1BB1

0,75 1,8 – 2,5 10 } 3RU11 16-1CB0 3267062 0,13 } 3RU11 16-1CB1 0,17

1,1 2,2 – 3,2 10 } 3RU11 16-1DB0 3267063 } 3RU11 16-1DB1

1,5 2,8 – 4 16 } 3RU11 16-1EB0 3267064 } 3RU11 16-1EB1

1,5 3,5 – 5 20 } 3RU11 16-1FB0 3267065 } 3RU11 16-1FB1

2,2 4,5 – 6,3 20 } 3RU11 16-1GB0 3267066 0,13 } 3RU11 16-1GB1 0,17

3 5,5 – 8 25 } 3RU11 16-1HB0 3267067 } 3RU11 16-1HB1

4 7 – 10 35 } 3RU11 16-1JB0 3267068 } 3RU11 16-1JB1

5,5 9 – 12 35 } 3RU11 16-1KB0 3267069 } 3RU11 16-1KB1

3RU11 26-..B0 S0 0,75 1,8 – 2,5 10 } 3RU11 26-1CB0 3267500 0,15 –

1,1 2,2 – 3,2 10 } 3RU11 26-1DB0 3267501 –

1,5 2,8 – 4 16 } 3RU11 26-1EB0 3267502 –

1,5 3,5 – 5 20 } 3RU11 26-1FB0 3267503 –

Storlek S2

2,2 4,5 – 6,3 20 } 3RU11 26-1GB0 3267504 0,15 –

3 5,5 – 8 25 } 3RU11 26-1HB0 3267505 –

4 7 – 10 35 } 3RU11 26-1JB0 3267506 –

5,5 9 – 12,5 35 } 3RU11 26-1KB0 3267507 –

7,5 11 – 16 40 } 3RU11 26-4AB0 3267509 0,15 } 3RU11 26-4AB1 0,21

7,5 14 – 20 50 } 3RU11 26-4BB0 3267510 } 3RU11 26-4BB1

11 17 – 22 63 } 3RU11 26-4CB0 3267511 } 3RU11 26-4CB1

11 20 – 25 63 } 3RU11 26-4DB0 3267512 } 3RU11 26-4DB1

3RU11 36-..B0 S2 3 5,5 – 8 25 } 3RU11 36-1HB0 3267515 0,30 –

4 7 – 10 35 } 3RU11 36-1JB0 3267516 –

5,5 9 – 12,5 35 } 3RU11 36-1KB0 3267517 –

Storlek S3

nsb0746g

nsb0748g

nsb0751g

7,5 11 – 16 40 } 3RU11 36-4AB0 3267520 0,30 –

7,5 14 – 20 50 } 3RU11 36-4BB0 3267521 –

11 18 – 25 63 } 3RU11 36-4DB0 3267522 –

15 22 – 32 80 } 3RU11 36-4EB0 3267523 } 3RU11 36-4EB1 0,45

18,5 28 – 40 80 } 3RU11 36-4FB0 3267524 0,30 } 3RU11 36-4FB1 0,45

22 36 – 45 100 } 3RU11 36-4GB0 3267525 } 3RU11 36-4GB1

22 40 – 50 100 } 3RU11 36-4HB0 3267526 } 3RU11 36-4HB1

3RU11 46-..B0 S3 11 18 – 25 63 } 3RU11 46-4DB0 3267530 0,42 –

15 22 – 32 80 } 3RU11 46-4EB0 3267531 –

nsb0753g

18,5 28 – 40 80 } 3RU11 46-4FB0 3267532 0,42 –

22 36 – 50 125 } 3RU11 46-4HB0 3267533 –

30 45 – 63 125 } 3RU11 46-4JB0 3267534 } 3RU11 46-4JB1 0,65

37 57 – 75 160 } 3RU11 46-4KB0 3267535 } 3RU11 46-4KB1

45 70 – 90 160 } 3RU11 46-4LB0 3267536 0,42 } 3RU11 46-4LB1 0,65

45 80 – 100 6)

200 } 3RU11 46-4MB0 3267537 } 3RU11 46-4MB1

1) Med ett lämpligt anslutningsfäste (se tillbehör) kan överlastreläerna 3RU11 för

direkt montage även monteras separat.

2) Storlek S00 till S3 för skruv- och snäppfäste på normskena 35 mm, storlek S3

även för normskena 75 mm.

3) Riktvärde för 4-poliga standardmotorer vid AC 50 Hz 400 V. Avgörande för

valet är verkliga start- och märkdata för den motor som skall skyddas.

SIRIUS

4) Maximal säkring endast för överlastreläer, kategori 2. Säkringsvärden

vid kontaktormontage se kortslutningsskydd med säkringar/effektbrytare

för motoruttag.

5) Observera apparatens maximala märkdriftström.

6) Överlastreläer > 100 A se 3RB10 eller 3RB12.



Sirius12

Sirius12

SIRIUS



Termiska överlastreläer 3RU11 med Cage Clamp-anslutning








TEST-funktion


3RT1

Avsedd för

trefasmotorer

med P 3 )


Säkring 4 )

gL/gG

STOPP-knapp

Fasbortfallskänslighet

Inbyggt, plomberbart skydd




3RU11 till 100 A,

CLASS 10

för direkt montage (S0 - S3) 1 )

eller separat installation 2 )


Storlek 5 )

Storlek S00 för separat installation

kW A A PG 101 kg

6 )

3RU11 16-..C1 S00 0,04 0,11 – 0,16 0,5 } 3RU11 16-0AC1 0,13

0,06 0,14 – 0,2 1 } 3RU11 16-0BC1

0,06 0,18 – 0,25 1 } 3RU11 16-0CC1

0,09 0,22 – 0,32 1,6 } 3RU11 16-0DC1

Storlek S0 för direkt montage 1 ) 7 )

0,09 0,28 – 0,4 2 } 3RU11 16-0EC1 0,13

0,12 0,35 – 0,5 2 } 3RU11 16-0FC1

0,18 0,45 – 0,63 2 } 3RU11 16-0GC1

0,18 0,55 – 0,8 4 } 3RU11 16-0HC1

0,25 0,7 – 1 4 } 3RU11 16-0JC1 0,13

0,37 0,9 – 1,25 4 } 3RU11 16-0KC1

0,55 1,1 – 1,6 6 } 3RU11 16-1AC1

0,75 1,4 – 2 6 } 3RU11 16-1BC1

0,75 1,8 – 2,5 10 } 3RU11 16-1CC1 0,13

1,1 2,2 – 3,2 10 } 3RU11 16-1DC1

1,5 2,8 – 4 16 } 3RU11 16-1EC1

1,5 3,5 – 5 20 } 3RU11 16-1FC1

2,2 4,5 – 6,3 20 } 3RU11 16-1GC1 0,13

3 5,5 – 8 25 } 3RU11 16-1HC1

4 7 – 10 35 } 3RU11 16-1JC1

5,5 9 – 12 35 } 3RU11 16-1KC1

3RU11 16-..D0 S0 0,75 1,8 – 2,5 10 } 3RU11 26-1CD0 0,15

1,1 2,2 – 3,2 10 } 3RU11 26-1DD0

1,5 2,8 – 4 16 } 3RU11 26-1ED0

1,5 3,5 – 5 20 } 3RU11 26-1FD0

nsb0749g


2,2 4,5 – 6,3 20 } 3RU11 26-1GD0 0,15

3 5,5 – 8 25 } 3RU11 26-1HD0

4 7 – 10 35 } 3RU11 26-1JD0

5,5 9 – 12,5 35 } 3RU11 26-1KD0

7,5 11 – 16 40 } 3RU11 26-4AD0 0,15

7,5 14 – 20 50 } 3RU11 26-4BD0

11 17 – 22 63 } 3RU11 26-4CD0

11 20 – 25 63 } 3RU11 26-4DD0

3RU11 36-..D0 S2 3 5,5 – 8 25 } 3RU11 36-1HD0 0,30

4 7 – 10 35 } 3RU11 36-1JD0

5,5 9 – 12,5 35 } 3RU11 36-1KD0

7,5 11 – 16 40 } 3RU11 36-4AD0

nsb0752g


7,5 14 – 20 50 } 3RU11 36-4BD0 0,30

11 18 – 25 63 } 3RU11 36-4DD0

15 22 – 32 80 } 3RU11 36-4ED0

18,5 28 – 40 80 } 3RU11 36-4FD0 0,30

22 36 – 45 100 } 3RU11 36-4GD0

22 40 – 50 100 } 3RU11 36-4HD0

3RU11 46-..D0 S3 11 18 – 25 63 } 3RU11 46-4DD0 0,42

15 22 – 32 80 } 3RU11 46-4ED0

18,5 28 – 40 80 } 3RU11 46-4FD0

22 36 – 50 125 } 3RU11 46-4HD0

nsb0754g

nsb0747g

1) Med ett lämpligt anslutningsfäste (se tillbehör) kan överlastreläerna 3RU11

för direkt montage även monteras separat.

2) Storlek S00 för skruvmontage och snäppfäste på normskena 35 mm.



CAGE CLAMP

30 45 – 63 125 } 3RU11 46-4JD0 0,42

37 57 – 75 160 } 3RU11 46-4KD0

45 70 – 90 160 } 3RU11 46-4LD0

45 80 – 100 200 } 3RU11 46-4MD0

Vikt

ca

4) Maximal säkring endast för överlastreläer, kategori 2. Säkringsvärden vid

kontaktormontage se kortslutningsskydd med säkringar/effektbrytare för

motoruttag.


6) Hjälp- och huvudledaranslutningar med Cage Clamp-anslutningsteknik.

7) Hjälpledaranslutningar med Cage Clamp-anslutningsteknik och huvudledaranslutningar

med skruvanslutningsteknik.

4/7

1

2

3

4

4/8



3RU11 till 100 A,

CLASS 10

■ Tillbehör

Utförande för typ LK Best.nr E-nummer

Storlek kg

Anslutningsfäste för separat installation 1 ) PG 101

3RU19 .6-3AA01 för separat installation av överlastreläet;

S00 } 3RU19 16-3AA01 3267075 0,04 1 styck

skruv- eller snäppfäste på

S0 } 3RU19 26-3AA01 3267590 0,06

normskena 35 mm,

S2 } 3RU19 36-3AA01 3267591 0,15

storlek S3 även för normskena 75 mm S3 } 3RU19 46-3AA01 3267592 0,23

Mekanisk RESET 1 ) PG 101

3RU19 00-1A

Utlösningsdon, hållare och tryckplatta S00 till S3 } 3RU19 00-1A

PG 102

0,02 1 sats

Lämplig tryckknapp IP 65 « 22 mm A 3SB10 00-0AH01 3745307 0,01 10 styck

Hållare för tryckknapp } 3SB19 02-1AC 3748091 0,02 1

Iläggsskylt med text RESET A 3SB19 01-4EM 20

med tryckknapp,

hållare och iläggsskylt

Trådutlösare med hållare för RESET 1 ) PG 101

3RU19 00-1. för borrhål « 6,5 mm

Längd 400 mm S00 till S3 } 3RU19 00-1B 0,07 1 styck

i panelen;

max. paneltjocklek 8 mm

Längd 600 mm

}

3RU19 00-1C

Komponent till fjärr-RESET, elektrisk 1 ) PG 101

3RU19 00-2A.71 Aktionsområde 0,85 till 1,1 x Us effektförbrukning AC 80 VA, DC 70 W

tillslagstid 0,2 s till 4 s

S00 till S3

AC/DC 24 V till 30 V } 3RU19 00-2AB71 3267077 0,06 1 styck

AC/DC 110 V till 127 V } 3RU19 00-2AF71 3267078

AC/DC 220 V till 250 V } 3RU19 00-2AM71 3267079

Klämskydd 1 ) PG 101

Kapsling för kabelsko- och

skenanslutning

Längd 55 mm S3 } 3RT19 46-4EA1 0,03 1 styck

Kapsling för ramklämmor Längd 20,6 mm S2 } 3RT19 36-4EA2 0,01

Längd 20,8 mm S3 } 3RT19 46-4EA2

Verktyg för att öppna Cage Clamp-anslutningsställen PG 102

8WA2 804 avsett till en

max. ledningsarea av 2,5 mm 2

8WA2 803

8WA2 807

nsb0750g

nsb0184g

nsb0106g

nsb0107g

Nsb0623g

nsb0185g

nsb0186g

avsett till en

max. ledningsarea av 1,5 mm 2

1) Man kan använda samma tillbehör som till

det elektroniska överlastreläet 3RB10.

Längd: ca 100 mm;

3,5 x 0,5 mm

(orange)


3,5 x 0,5 mm (grön)


2,5 x 0,4 (grön)

för alla

SIRIUS -

enheter

med Cage

Clampanslutningsteknik

Levereras endast i förpackningsenheter

Vikt

ca

FPE

A 8WA2 804 0,01 1 styck

A 8WA2 803 0,03

A 8WA2 807 0,02

SIRIUS



Sirius12

Sirius12

SIRIUS

■ Tekniska data





3RU11 till 100 A,

CLASS 10

Typ 3RU11 16 3RU11 26 3RU11 36 3RU11 46

Storlek S00 S0 S2 S3

Montagebredd

Allmänna data

45 mm 45 mm 55 mm 70 mm

Utlösning vid överlast och fasbortfall

Utlösningsklass enligt IEC 60 947-4-1 CLASS 10

Fasbortfallskänslighet ja

Överlastvarning

Återställning och återberedskap

nej

Återställningsmöjligheter efter utlösning manuell, fjärr- och automatisk RESET 1 )

Återinkopplingstid vid Automatik-RESET min beror på utlösningsströmmens storlek och utlösningskurvan

vid Hand-RESET min beror på utlösningsströmmens storlek och utlösningskurvan

Utrustning

vid Fjärr-RESET min beror på utlösningsströmmens storlek och utlösningskurvan

Indikering av driftstatus på enheten ja, med "TEST-funktion/statusindikering"

TEST-funktion ja

RESET-knapp ja

STOPP-knapp ja

för säker drift av motorer i EG-typgod-

KEMA-certifikat Nr. EX-97.Y.3235

explosionsskyddsklass

kännandenummer

DMT 98 ATEX G001

"förhöjd säkerhet"

Omgivningstemperatur

enligt riktlinje 94/9/EG

Förvaring/transport °C –55 till +80

Drift °C –20 till +70

Temperaturkompensering °C till 60

Tillåten märkström vid en temperatur i elskåpet av 60 °C % 100 (över +60 °C behövs en strömreducering)

Genomgångsklämma

en temperatur i elskåpet av 70 °C % 87

Genomgångsklämma ja behövs ej

Hjälpkontaktgenomgångsklämma ja behövs ej

Kapslingsklass enligt IEC 60529/DIN VDE 0470 del 1 IP 20 IP 20 2 )

Beröringsskydd enligt VDE 0106 del 100 fingersäker

Stöthållfasthet Sinus

EMK störhållfasthet

enligt IEC 68 del 2-27 g/ms 8/10

Ledningsbunden

enligt IEC 61 000-4-4:

kV EMK-störhållfasthet är inte relevant vid termiska överlastreläer

Störningsurkoppling Burst (motsvarar skärpegrad 3)


enligt IEC 61 000-4-5:


Störningsurkoppling Surge (motsvarar skärpegrad 3)

Elektrostatisk urladdning enligt IEC 61 000-4-2:

(motsvarar skärpegrad 3)


Fältbunden störningsurkoppling enligt IEC 61 000-4-3:


V/m EMK-störhållfasthet är inte relevant vid termiska överlastreläer

EMK-störningsemission EMK-störhållfasthet är inte relevant vid termiska överlastreläer

Klimathållfasthet (luftfuktighet) % 100

Dimensioner se måttskisser

Installationshöjd m till 2000 över öh; däröver på förfrågan

Montageläge Bilderna visar de tillåtna montagelägena för kontaktormontage och

separat installation. Vid montageläge i skuggat område måste en inställningskorrektion

om 10% göras.

Separat installation

Konstruktionssätt/installation Direkt montage 3 )/

separat installation

med anslutningsfäste

4 Direkt montage/separat installation med anslutningsfäste

)

4







nsb01363

)

1) Fjärr-RESET i förbindelse med tillbehör.

2) Anslutningskammare: Kapslingsklass IP 00.

3) Vid överlastreläet 3RU11 16 med Cage Clamp-anslutningsteknik är endast

separat installation möjlig.









Kontaktor + överlastrelä











nsb01364







4) För skruv- och snäppfäste på normskena 35 mm, storlek S3 även på

normskena 75 mm Det finns ingående information om anslutningsfästen i

"Tekniska data/anslutningsfästen för separat installation"

4/9

1

2

3

4

4/10



3RU11 till 100 A,

CLASS 10


Typ 3RU11 16 3RU11 26 3RU11 36 3RU11 46


Montagebredd

Huvudströmkrets

45 mm 45 mm 55 mm 70 mm

Märkisolationsspänning Ui (nedsmutsningsgrad 3) V 690 1000

Märkstötspänningshållfasthet Dimp kV 6 8

Märkdriftspänning Ue V 690 1000

Strömtyp Likström ja

Växelström ja, frekvensområde upp till 400 Hz

Inställningsström A 0,11– 0,16 1,8 – 2,5 5,5 – 8

18 – 25

till 9 – 12 till 20 – 25 till 40 – 50 till 80 – 100

Förlusteffekt per enhet (max.) W 3,9 till 6,6 3,9 till 6 6 till 9 10 till 16,5

Kortslutningsskydd med säkring utan kontaktor se Val- och beställningsdata

med säkring och kontaktor se Tekniska data (kortslutningsskydd med säkringar/

effektbrytare för motoruttag)

Säker isolering mellan hjälp- enligt IEC 60 947-1,

V 500 690

och huvudströmbana DIN VDE 0106 del 101

Anslutning av huvudströmkretsen

Anslutningssätt Skruvanslutning/

Cage Clampanslutning

1 Skruvanslutning Skruvanslutning Skruvanslutning

)

med ramklämma med ramklämma

2 Skruvanslutning

)/

Skenanslutning

Anslutningsskruv Pozidriv strl. 2 Insexskruv 4 mm

Åtdragningsmoment Nm 0,8 till 1,2 2 till 2,5 4,5 till 3 4 till 6

Anslutningsarea

EK mm

(min./max.), 1 eller 2 kablar

2

2 x (0,5 till 1,5) 2 x (2,5 till 1) 2 x (0,75 till 16) 2 x (2,5 till 16)

2 x (0,75 till 2,5) 2 x (2,5 till 6)

max. 2 x max. 2 x

(1 till 4)

(2,5 till 10)

RK utan ändhylsa mm 2

–

RK med ändhylsa mm 2



FK mm 2

2 x (0,5 till 1,5) 2 x (2,5 till 1) 2 x (0,75 till 25) 2 x (10 till 50)

2 x(0,75 till 2,5) 2 x (2,5 till 6) 1 x (0,75 till 35) 1 x (10 till 70)

max. 2 x max. 2 x

1 till 4

(2,5 till 10)

AWG-ledningar, EK eller FK AWG 2 x (18 till 14) 2 x (14 till 10) 2 x (18 till 3) 2 x (10 till 1/0)

1 x (18 till 1) 2 x (10 till 1/0)


Bandkabel (antal x bredd x tjocklek) mm – – 2 x (6 x 9 x 0,8) 2 x (6 x 9 x 0,8)

Anslutningsskruv – M 6 x 20

Åtdragningsmoment Nm – 4 till 6


RK med kabelsko mm

(min./max.)

2 – 2 x 70

FK med kabelsko mm2 – 2 x 70

AWG-ledningar, EK eller FK

med kabelsko

AWG – 2/0

med anslutningsskenor (max. bredd) mm – 12

Anslutning för genomgående omvandlare

Öppningsdiameter mm –

Ledningsarea (max.) NYY mm2 H07RN-F mm

–

2 Hjälpströmkrets

–

Huvudkontakter: antal x (utförande) 1 x (1 S + 1 Ö)

Beläggning av hjälpkontakterna 1 S för meddelandet "utlöst genom överlast";

1 Ö för frånkoppling av kontaktorn

Märkisolationsspänning Ui (Nedsmutsningsgrad 3) V 690

Märkstötspänningshållfasthet Uimp Maximal belastning på hjälpkontakterna

kV 6

Ö vid växelström

AC-14/AC-15

Märkdriftström Ie vid Ue :

24 V A 4

120 V A 4

125 V A 4

230 V A 3

400 V A 2

600 V A 0,6

690 V A 0,5

1) Anslutningsareor för Cage Clamp-anslutningsteknik

se anslutning av hjälpströmkretsen.

2) Ramklämman går att ta bort. Efter det att ramklämman

tagits bort är en sken- och kabelskoanslutning

möjlig.

SIRIUS



Sirius12

Sirius12

SIRIUS






3RU11 till 100 A,

CLASS 10

Typ 3RU11 16 3RU11 26 3RU11 36 3RU11 46


Montagebredd 45 mm 45 mm 55 mm 70 mm

S vid växelström

AC-14/AC-15


24 V A 3

120 V A 3

125 V A 3

230 V A 2

400 V A 1

600 V A 0,6

690 V A 0,5

Ö, S vid likström

DC-13


24 V

60 V

A

A

1

1

)

110 V A 0,22

125 V A 0,22

220 V A 0,11

Konventionell termisk ström Ith A 6

Kontakttillförlitlighet

Kortslutningsskydd

(Lämplig för PLC-styrning; 17 V, 5 mA) ja

med säkring Driftsklass gl (gG) A 6

snabb A 10

med dvärgbrytare (C-karakteristika) A 6 2 )

Säker isolering mellan

hjälpströmbanor

enligt DIN VDE 0106 del 101 V 415


Anslutningssätt Skruvanslutning eller Cage Clamp-anslutning

Anslutningskarakteristika Skruvanslutning Cage Clamp-anslutning

Anslutningsskruv Pozidriv strl. 2 –

Åtdragningsmoment Nm 0,8 till 1,2 –


EK mm


2

2 x (0,5 till 1,5) 2 x (0,25 till 2,5)

2 x(0,75 till 2,5)


– 2 x (0,25 till 2,5)


2 x (0,5 till 1,5)

2 x(0,75 till 2,5)

2 x (0,25 till 1,5)

FK mm 2

2 x (0,5 till 1,5)

2 x(0,75 till 2,5)

–

AWG-kablar,

EK eller FK

AWG 2 x (18 till 14) 2 x (24 till 14)

s-, u-, U-märkdata

Hjälpströmkrets Brytförmåga B600, R300

Anslutningsfäste för separat installation

Typ 3RU19 16-3AA01 3RU19 26-3AA01 3RU19 36-3AA01 3RU19 46-3AA01

för överlastrelä 3RU11 16 3RU11 26 3RU11 36 3RU11 46

Fastsättning


för skruv- och snäppfäste på normskena 35 mm;

storlek S3 även på normskena 75 mm.

Anslutningssätt

Skruvanslutning

Skruvanslutning Skruvanslutning

med ramklämma

Anslutningsskruv Pozidriv strl. 2 Insexskruv

4 mm


EK mm


2 1 x (0,5 till 2,5) 1 x (1 till 6) 2 x (0,75 till 16) 2 x (2,5 till 16)

max. 1 x (till 4) max. 1 x (till 10)


–


1 x (0,5 till 2,5) 1 x (1 till 6) 2 x (0,75 till 16) 2 x (2,5 till 35)

1 x (0,75 till 25) 1 x (2,5 till 50)

FK mm 2

1 x (0,5 till 2,5) 1 x (1 till 6) 2 x (0,75 till 25) 2 x (10 till 50)

max. 1 x (till 4) max. 1 x (till 10) 1 x (0,75 till 35) 1 x (10 till 70)

AWG-kablar,

AWG 1 x (18 till 14) 1 x (14 till 10) 2 x (18 till 3) 2 x (10 till 1/0)

EK eller FK

1 x (18 till 1) 2 x (10 till 2/0)

Bandkabel

(antal x bredd x tjocklek)

mm – – 2 x (6 x 9 x 0,8) 2 x (6 x 9 x 0,8)

1) På förfrågan.

2) Upp till I k ˆ 0,5 kA; ˆ 260 V.

4/11

1

2

3

4

4/12



3RU11 till 100 A,

CLASS 10


Kortslutningsskydd med säkringar / effektbrytare för motoruttag

med säkringar för motorskydd med kortslutningsströmmar upp till 50 kA vid AC 50/60 Hz 690 V

Tillåten kortslutningssäkring för motorstartare bestående av överlastrelä och kontaktor kategori 2 1 )

Storlek S00

Inställningsområde 3 kW 3RT10 15

I e max = 7 A

(vid AC 50 Hz 400 V)

4 kW 3RT10 16

I e max = 9 A

(vid AC 50 Hz 400 V)

5,5 kW 3RT10 17

I e max = 12 A

(vid AC 50 Hz 400 V)

UL-listade

säkringar

RK5

Kategori 1 1 ) se kortslutningsskydd för kontaktorer utan överlastrelä under kontaktorer och kontaktorkombinationer.

Effektbrytare för

startskyddet vid

I q = 50 kA / AC 400 V

A gL/gG aM BS88T gL/gG aM BS88T gL/gG aM BS88T A

0,11 till 0,16 0,5 – – 0,5 – – 0,5 – – 1 –

0,14 till 0,2 1 – – 1 – – 1 – – 1 3RV13 21-0BC10

0,18 till 0,25 1 – – 1 – – 1 – – 1 3RV13 21-0CC10

0,22 till 0,32 1,6 – 2 1,6 – 2 1,6 – 2 1 3RV13 21-0DC10

0,28 till 0,4 2 – 2 2 – 2 2 – 2 1,6 3RV13 21-0EC10

0,35 till 0,5 2 – 2 2 – 2 2 – 2 2 3RV13 21-0FC10

0,45 till 0,63 2 – 4 2 – 4 2 – 4 2,5 3RV13 21-0GC10

0,55 till 0,8 4 – 4 4 – 4 4 – 4 3 3RV13 21-0HC10

0,7 till 1 4 – 6 4 – 6 4 – 6 4 3RV13 21-0JC10

0,9 till 1,25 4 – 6 4 – 6 4 – 6 5 3RV13 21-0KC10

1,1 till 1,6 6 – 10 6 – 10 6 – 10 6 3RV13 21-1AC10

1,4 till 2 6 – 10 6 – 10 6 – 10 8 3RV13 21-1BC10

1,8 till 2,5 10 – 10 10 – 10 10 – 10 10 –

2,2 till 3,2 10 – 16 10 – 16 10 – 16 12 –

2,8 till 4 16 – 16 16 – 16 16 – 16 16 –

3,5 till 5 20 6 20 20 6 20 20 6 20 20 –

4,5 till 6,3 20 6 20 20 6 20 20 6 20 25 –

5,5 till 8 20 10 20 20 10 20 20 10 20 30 –

7 till 10 – – – 20 16 20 20 16 20 40 –

9 till 12 – – – – – – 20 16 25 45 –

Storlek S0

Inställningsområde 5,5 kW 3RT10 24


(vid AC 50 Hz 400 V)

7,5 kW 3RT10 25


(vid AC 50 Hz 400 V)

11 kW 3RT10 26


(vid AC 50 Hz 400 V)

UL-listade

säkringar

RK5

SIRIUS



I q = 50 kA / AC 400 V


1,8 till 2,5 10 – 10 10 – 10 10 – 10 10 3RV13 21-1CC10

2,2 till 3,2 10 – 16 10 – 16 10 – 16 12 3RV13 21-1DC10

2,8 till 4 16 – 16 16 – 16 16 – 16 16 3RV13 21-1EC10

3,5 till 5 20 6 20 20 6 20 20 6 20 20 3RV13 21-1FC10

4,5 till 6,3 20 6 25 20 6 25 20 6 25 25 3RV13 21-1GC10

5,5 till 8 25 10 25/32 2 ) 25 10 25/32 2 ) 25 10 32 30 3RV13 21-1HC10

7 till 10 25 16 25/32 2 ) 25 16 25/32 2 ) 32 16 35 40 3RV13 21-1JC10

9 till 12,5 25 20 25/32 2 ) 25 20 25/32 2 ) 35 20 35 45 3RV13 21-1KC10

11 till 16 25 20 25/32 2 ) 25 20 25/32 2 ) 35 20 35 60 3RV13 21-4AC10

14 till 20 – – – 25 20 25/32 2 ) 35 20 35 80 3RV13 21-4BC10

17 till 22 – – – – – – 35 20 35 80 3RV13 21-4CC10

20 till 25 – – – – – – 35 20 35 100 –

1) Kategori och kortslutningsdon enligt IEC 60 947-4-1/DIN VDE 660, del 102

Kategori 1: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning. De behöver inte vara lämpade för

fortsatt drift (utan reparation och reservdelsutbyte).

Kategori 2: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning. Dessa måste vara lämpade för

fortsatt drift. Risk för kontaktsvetsning.

2) Vid max. 415 V.



Sirius12

Sirius12

SIRIUS


Kortslutningsskydd med säkringar / effektbrytare för motoruttag

med säkringar för motorskydd med kortslutningsströmmar till 50 kA vid AC 50/60 Hz 690 V

Tillåten kortslutningssäkring för motorstartare bestående av överlastrelä och kontaktor kategori 2 1 )

Storlek S2



(vid AC 50 Hz 400 V)

Kategori 1 1 ) se kortslutningsskydd för kontaktorer utan överlastrelä under kontaktorer och kontaktorkombinationer.



18,5 kW 3RT10 35


(vid AC 50 Hz 400 V)

22 kW 3RT10 36


(vid AC 50 Hz 400 V)



3RU11 till 100 A,

CLASS 10

UL-listade

säkringar

RK5



I q = 50 kA / AC 400 V


5,5 till 8 25 10 25 25 10 25 25 10 25 30 –

7 till 10 32 16 32 32 16 32 32 16 32 40 –

9 till 12,5 35 16 35 35 16 35 35 16 35 50 –

11 till 16 40 20 40 40 20 40 40 20 40 60 –

14 till 20 50 25 50 50 25 50 50 25 50 80 –

18 till 25 63 32 63 63 32 63 63 32 63 100 3RV13 31-4DC10

22 till 32 63 35 63 63 35 63 80 35 80 125 3RV13 31-4EC10

28 till 40 63 50 63 63 50 63 80 50 80 150 3RV13 31-4FC10

36 till 45 – – – 63 50 80 80 50 80 175 3RV13 31-4GC10

40 till 50 – – – – – – 80 50 80 200 3RV13 31-4HC10

Storlek S3



(vid AC 50 Hz 400 V)

37 kW 3RT10 45


(vid AC 50 Hz 400 V)

45 kW 3RT10 46


(vid AC 50 Hz 400 V)

UL-listade

säkringar

RK5



I q = 50 kA / AC 400 V


18 till 25 63 32 63 63 32 63 63 32 63 100 –

22 till 32 80 35 80 80 35 80 80 35 80 125 –

28 till 40 80 50 80 80 50 80 80 50 80 150 –

36 till 50 125 50 125 125 50 125 125 50 125 200 –

45 till 63 125 63 125 160 63 160 160 63 160 250 3RV13 41-4JC10

57 till 75 – – – 160 80 160 160 80 160 300 3RV13 41-4KC10

70 till 90 – – – – – – 160 100 160 350 3RV13 41-4LC10

80 till 100 – – – – – – 160 100 160 350 3RV13 41-4MC10

1) Kategori och kortslutningsdon enligt IEC 60 947-4-1/DIN VDE 660, del 102

Kategori 1: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning. De behöver inte vara lämpade

för fortsatt drift (utan reparation och reservdelsutbyte).

Kategori 2: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning. Dessa måste vara lämpade för

fortsatt drift. Risk för kontaktsvetsning.

4/13

1

2

3

4

4/14



3RU11 till 100 A,

CLASS 10

■ Beskrivning

De termiska överlastreläerna

3RU11 till 100 A är konstruerade

för det strömberoende skyddet

av motorer med normalstart (se

punkt "Utlösningsklass") mot

otillåten hög uppvärmning till

följd av överlast eller fasbortfall

(se punkt "Fasbortfallsskydd").

En överlast eller ett fasbortfall leder

till en ökning av motorströmmen

över den inställda märkströmmen

(se punkt "Inställning").

Denna höjning av strömmen

värmer med värmeelement

upp de bimetallelement som

finns inne i apparaten och dessa

påverkar sedan genom sin utvidgning

hjälpkontakterna (se

punkt "Hjälpkontakter") via en utlösningsmekanism.

Dessa

stänger av motorn via en kontaktor.

Avstängningstiden är beroende

av förhållandet mellan utlösningsströmmen

och inställningsströmmen

Ie och finns registrerad

i form av en långtidsstabil

utlösningskurva (se punkt

"Utlösningskurvor"). Status "utlöst"

visas med en statusindikering

(se punkt "Indikering av

driftstatus").

Återställning sker manuellt eller

automatiskt (se punkt "Manuell

och automatisk återställning") efter

en viss återinkopplingstid (se

punkt "Återinkopplingstid").


3RU11 är elektriskt och mekaniskt

optimalt inställda på kontaktorerna

3RT1, så att man förutom

separat installation även

har möjlighet att installera dem

mindre skrymmande och direkt

på kontaktorerna (se punkt "Konstruktion

och installation"). Anslutningen

av huvud- och hjälpströmbanorna

kan göras på flera

olika sätt (se punkt "Anslutningsteknik")

bl a med Cage Clampanslutningsteknik.

Efter anslutningen

av överlastreläet kan

dess avsedda funktion testas

med en TEST-funktion (se punkt

"TEST-funktion"). Det termiska

överlastreläet 3RU11 är förutom

TEST-funktionen även försedd

med en STOPP-funktion (se

punkt "STOPP-funktion").

Mer om den mångsidiga användningen

av de termiska överlastreläerna

3RU11 finns att läsa

under punkterna "Användningsområde","Miljökrav","Överlastrelä

i stjärn-triangel-kombinationer"

och "Drift med frekvensomriktare".

Överlastrelä 3RU11

$

%

&

(


3RU11 kan skydda motorerna

mot överlast och fasbortfall.

Kortslutningsskyddet (se punkt

"Kortslutningsskydd") måste förses

med en säkring eller en effektbrytare.


3RU11 är miljövänliga (se punkt

"Miljö") och uppfyller alla globala

viktiga normer och certifieringar

(se punkt "Bestämmelser" och

"Explosionsskydd "förhöjd säkerhet"

EEx").

När det gäller tillbehören till de

termiska överlastreläerna 3RU11

(se punkt "Tillbehör") har man

sett till att några varianter täcker

alla krav.

Användningsområde


3RU11 är avsedda att användas

för att skydda trefasströms-, enfas-växelströms-

och likströmsmotorer.

Om enfas-växelströms- eller likströmsmotorer

skall skyddas

med det termiska överlastreläet

3RU11, så måste alla tre bimetallelementen

värmas upp. Därför

skall alla reläets huvudströmbanor

seriekopplas.

Överlastrelä i stjärn-triangelkombinationer

Vid användning av överlastreläer

i förbindelse med stjärn-triangel-kombinationer

måste man

se till att 1/3 av motorströmmen

går genom nätkontaktorn. Ett på

nätkontaktorn påbyggt överlastrelä

måste ställas in på denna

0,58dels motorström.

nsb0170g

)

*

+

,

-

En anpassning av de termiska

överlastreläerna 3RU11 till nätkontaktorerna

i våra stjärn-triangelkombinationer

3RA finner

du under "Kopplingsapparater

för startkombinationer – kontaktorer

och kontaktorkombinationer".

Manöverströmkrets

Det behövs ingen extra matningsspänning

för driften av

de termiska överlastreläerna

3RU11.


Säkringar och effektbrytare används

som kortslutningsskydd.

De kortslutningsanordningar

som passar till de termiska överlastreläerna

3RU11 med/utan

kontaktor finns under "Teknisk

data" resp. "Val- och

beställningsdata".

Miljökrav


3RU11 kompenserar i överensstämmelse

med IEC 60 947-4-1/

DIN VDE 0660 del 102 för temperaturen

i temperaturområdet

–20 °C till +60 °C. Vid temperaturer

från +60 °C till +80 °C måste

det övre inställningsvärdet i inställningsområdet

reduceras

med en bestämd faktor enligt

nedanstående tabell.

Omgivningstemperatur

i °C

+60 1,0

+65 0,94

+70 0,87

+75 0,81

+80 0,73

$ Märkskyltning

% Väljare för Hand-/automatik RESET

& STOPP-knapp

( Komplett best.nr på apparatens framsida

) Statusindikering och TEST-funktion

* Plomberbart, transparent skydd

(skyddar inställningsknappen för motorns märkström,

TEST-funktion och läge för manuell-automatisk-RESET)

+ Inställningsknapp för motorns märkström

, Genomgångsklämma

(vid kontaktormontage)

- Hjälpkontaktgenomgångsklämma

(vid kontaktormontage)

Reduktionsfaktor

för det övre

inställningsvärdet

SIRIUS

Utlösningsklasser


3RU11 finns för normala startförhållanden

i utlösningsklass

CLASS 10. Under punkt "Utlösningskurvor"

finns det detaljerad

information om utlösningsklasser.

Utlösningskarakteristikor

Utlösningskurvorna visar utlösningstidens

beroende av utlösningsströmmen

som multipler av

inställningsströmmen Ie och

anges för symmetrisk 3-polig

och för 2-polig belastning från

kallt tillstånd.

Den minsta strömmen, vid vilken

utlösning sker, kallas gränsutlösningsström.

Denna måste

enligt IEC 60 947-4-1/

DIN VDE 0660 del 102 ligga inom

vissa fastlagda gränser.

Gränserna för gränsutlösningsströmmen

ligger för de termiska

överlastreläerna 3RU11 vid symmetrisk

3-polig belastning mellan

105 % och 120 % av inställningsströmmen.

Utgående från gränsutlösningsströmmen

visar förloppet för utlösningskurvan

på högre utlösningsströmmar

som grundar sig

på karakteristikor för de s k utlösningsklasserna

(CLASS 10,

CLASS 20 osv). Utlösningsklasserna

beskriver tidsintervall inom

vilka överlastreläerna vid en

symmetrisk 3-polig belastning

från kallt tillstånd med inställningsström

gånger faktorn 7,2 Ie måste lösa ut.

Utlösningstiderna ligger vid:

CLASS Utlösningstider

10A 2 s till 10 s

10 4 s till 10 s

20 6 s till 20 s

30 9 s till 30 s



Sirius12

Sirius12

SIRIUS


Detta är ett principschema för en karakteristika. Karakteristikorna för

de enskilda termiska överlastreläerna 3RU11 kan erhållas från Technical

Assistance under e-mail-adress:

nst.technical-assistance@siemens.de



























































Utlösningskurvan för ett 3-poligt

termiskt överlastrelä 3RU11 (se

karakteristika för symmetrisk 3polig

belastning från kallt tillstånd)

gäller under förutsättning

att alla tre bimetallelementen

samtidigt belastas med samma

ström. Om däremot endast två

bimetallelement värms upp till

följd av ett fasbortfall så måste

dessa två element ensamma ha

kraft att klara utlösningsmekanismen

och skulle då utan extra åtgärder

behöva en längre utlösningstid

resp en högre ström.

Högre strömmar under en längre

tid leder i realiteten till skador på

motorn. För att undvika skador

har de termiska överlastreläerna

3RU11 en fasbortfallskänslighet

som mekaniskt leder till en snabbare

utlösning som motsvarar

karakteristikan för 2-polig belastning

från kallt tillstånd.

I jämförelse med en motor i kallt

tillstånd har naturligtvis en

driftsvarm motor en mindre värmereserv.

Detta är orsaken till att

de termiska överlastreläerna

3RU11 efter en längre belastning

med inställningsströmmen

Ie reducerar utlösningstiden

med ca en fjärdedel.

Fasbortfallsskydd


3RU11 har en fasbortfallskänslighet

(se punkt "Utlösningskurvor")

som vid ett fasbortfall minimerar

motorns uppvärmning vid

enfasdrift.





g_nsb_de_00288b

Inställning

Det termiska överlastreläet

3RU11 ställs in på motorns märkström

med en vridknapp. Knappens

skala är kalibrerad i ampere.

Manuell och automatisk

återställning

Genom att trycka på och vrida

den blå knappen (RESETknapp)

kan man växla mellan automatisk

och manuell återställning.

Då manuell återställning är

inställd kan en återställning göras

direkt på enheten genom att

trycka på RESET-knappen. En

återställning på avstånd (fjärr-

RESET) kan åstadkommas med

mekaniska och elektriska komponenter

ur tillbehörsprogrammet

(se punkt "Tillbehör"). Är den

blå knappen inställd på automatisk

RESET sker en automatisk

återställning av reläet.

En återställning är möjlig först

efter en viss återinkopplingstid

(se punkt "Återinkopplingstid").

Återinkopplingstid


3RU11 behöver efter utlösning

orsakad av överlast en bestämd

tid tills bimetallelementen har

kylts av. Först efter avkylning kan

reläet återställas. Tiden (återinkopplingstid)

är beroende av utlösningskurvan

och utlösningsströmmens

storlek.

Efter en utlösning orsakad av

överlast kyls motorn av under

återinkopplingstiden.

TEST-funktion

Korrekt funktion av det driftklara

termiska överlastreläet 3RU11

kan testas med ett TEST-funktion.

En utlösning kan simuleras

med hjälp av reglaget. Vid simuleringen

öppnas den öppnande

kontakten (95-96) och de slutande

kontakten (97-98) stängs och

då testas om uppkopplingen av

hjälpströmskretsen från överlastreläet

är korrekt. När det termiska

överlastreläet 3RU11 är inställt

på automatisk-RESET sker

en automatisk återställning då

man släpper TEST-reglaget. Reläet

måste återställas med RE-

SET-knappen när manuell RE-

SET är inställt.

STOPP-funktion

Då man trycker in STOPP-knappen

öppnas den öppnande kontakten

och stänger av efterföljande

kontaktor och därmed motorn.

Motorn kopplas via kontaktorn

åter på när STOPP-knappen

släpps igen.

Indikering av driftstatus

Status för det termiska överlastreläet

3RU11 visas på "TESTfunktion/statusindikering".Visaren

står efter en utlösning orsakad

av överlast eller fasbortfall till

vänster på "O" och annars på "I".

Hjälpkontakter

Det termiska överlastreläet

3RU11 är försett med en slutande

kontakt för meddelandet "utlöst"

och en öppnande kontakt

för frånkoppling av kontaktorn.

Anslutningsteknik


3RU11 har alla skruvanslutning

för hjälp- och huvudströmbanorna.

Efter att ramklämman tagits

bort från överlastreläet storlek S3

kan även skenor anslutas till huvudledaranslutningarna.

Som alternativ går det även att få

dessa apparater med Cage

Clamp-anslutningsteknik. Dessa

apparater har hjälpledaranslutningar

och storlek S00 även huvudledaranslutningar

med Cage

Clamp-teknik. Detaljerad information

om olika anslutningsmöjligheter

finns under "Tekniska

data" och även under "Val- och


Konstruktion och installation


3RU11 är avsedda att monteras

direkt på kontaktorerna 3RT1.

Apparaterna kan även installeras

separat med lämpliga anslutningsfästen.

Detaljer angående

de olika installationssätten se

"Val- och beställningsdata" och

även "Tekniska data".



3RU11 till 100 A,

CLASS 10

Drift med frekvensomriktare


3RU11 kan användas på frekvensomriktare.

Beroende på omriktarens

frekvens måste man på

grund av virvelströms- och skineffekter

delvis ställa in en högre

motorström.

Miljö

Apparaterna tillverkas på ett miljövänligt

sätt och innehåller endast

miljövänliga och återvinningsbara

material.

Bestämmelser


3RU11 uppfyller normerna:

enligt IEC 60 947-1,

DIN VDE 0660 del 100

IEC 60 947-4-1/


IEC 60 947-5-1/


IEC 60801-2, -3, -4, -5 och

UL 508/CSA C 22.2.


3RU11 är beröringssäkra enligt

DIN VDE 0106 del 100 och klimathållfasta

enligt IEC 60 721.

Explosionsskydd "förhöjdsäkerhet"

EEx


3RU11 uppfyller kraven för överlastskydd

av

explosionsskyddade motorer i

explosionsskyddsklass "förhöjd

säkerhet" EEx e IEC 50 019/DIN

VDE 0165, DIN VDE 0170,

DIN VDE 171.

KEMA-testcertifikat nr

Ex-97.Y.3235,

DMT 98 ATEX G001,

EN 50 019: 1977 + A1... A5,

förhöjd säkerhet "e": Bilaga A,

riktlinjer för temperaturövervakning

av kortslutna motorer i drift.

Tillbehör

Till de termiska överlastreläerna

3RU11 finns det:

till var och en av de fyra storlekarna

S00 till S3 av överlastreläerna

finns ett anslutningsfäste

för separat installation

en elektrisk fjärr-RESET-komponent

(oberoende av storleken)

i tre olika spänningsvarianter

en mekanisk fjärr-RESET-komponent


en trådutlösare för RESET för

svåråtkomliga apparater (oberoende

av storleken)

Klämskydd.

Tillbehören kan även användas

för överlastreläerna 3RB10.

4/15

1

2

3

4

4/16



3RU11 till 100 A,

CLASS 10

■ Kopplingsscheman

Skydd av likströmsmotorer









1-polig g_nsb_xx_00289b

Överlastrelä 3RU11 16





Överlastrelä 3RU11 26 till 3RU11 46













































2-polig g_nsb_xx_00290b



SIRIUS



Sirius12

Sirius12

SIRIUS

■ Måttskisser

Skruvanslutningsteknik

Sidoavstånd till jordade komponenter minst 6 mm.

3RU11 16-..B0

Storlek S00 med tillbehör

















1) Mekanisk RESET

2) Trådutlösare

(400 mm eller 600 mm lång,

monteras fram eller på sidan

av hållaren)

3) Hållare för RESET

3RU11 26-..B.

Storlek S0

med anslutningsfäste för separat installation










3RU11 46-..B.

Storlek S3




















































g_nsb_xx_00338b

1) fastsättning på normskena 35 mm,

15 mm djup enligt DIN EN 50 022

eller normskena 75 mm enligt DIN EN 50 023

Måttskisser "Kontaktor med påmonterat överlastrelä"

se Kontaktorer och kontaktorkombinationer.
































3RU11 till 100 A,

CLASS 10

3RU11 16-..B.

Storlek S00

med anslutningsfäste för separat installation med tillbehör

















1) Modul för fjärr-RESET





3RU11 36-..B.

Storlek S2














g_nsb_de_00341g































g_nsb_xx_00339m





4/17

1

2

3

4

4/18



3RU11 till 100 A,

CLASS 10


Cage Clamp-anslutningsteknik

Avstånd till jordade delar minst 6 mm vid sidmontage.

3RU11 16-..C1

Storlek S00

med tillbehör (samma som för storlek S00 till S3).















3RU11 26-..D.

Storlek S0

3RU11 46-..D.

Storlek S3















1) Mekanisk RESET

2) Trådutlösare

(400 mm eller 600 mm lång,

monteras fram eller på sidan

av hållaren)

3) Hållare

































































Måttskisser "Kontaktor med påmonterat överlastrelä" se Kontaktorer

och kontaktorkombinationer.



1) Fastsättning på normskena 35 mm,


eller normskena 75 mm enligt DIN EN 50 023.









































3RU11 36-..D.

Storlek S2





















1) Modul för fjärr-RESET g_nsb_xx_00344m





















g_nsb_de_00346g

























SIRIUS

Sirius12

Sirius12

SIRIUS



Elektroniska överlastreläer 3RB10 med skruvanslutningsteknik


Storlek S00

Storlek S0

Storlek S2

Storlek S3

Storlek S6 6 )

NSB0739g

Storlek S10/S12

NSB0741g

NSB0742g

NSB0743g

NSB0744g

NSB0745g




Egenförsörjning





3RT1 och

mjukstartare

3RW30,

3RW31

Avsedd

för

trefasmotorer

med P 3 )


Säkring

4 )

gL/gG



ca



3RB10 till 630 A,

CLASS 10 och CLASS 20

TEST-funktion

STOPP-knapp

Fasbortfall-/osymmetrikänslighet


för separat installation 2 ) Vikt


ca

Storlek 5 ) kW A A PG 101 kg PG 101 kg

S00 0,04 – 0,09 0,1 – 0,4 2 } 3RB10 16-1RB0 3267650 0,21 } 3RB10 16-1RB1 0,25

0,12 – 0,55 0,4 – 1,6 6 } 3RB10 16-1NB0 3267651 } 3RB10 16-1NB1

0,55 – 2,2 1,5 – 6 20 } 3RB10 16-1PB0 3267652 } 3RB10 16-1PB1

1,1 – 5,5 3 – 12 35 } 3RB10 16-1SB0 3267653 } 3RB10 16-1SB1

S0 0,04 – 0,09 0,1 – 0,4 2 } 3RB10 26-1RB0 0,22 –

0,12 – 0,55 0,4 – 1,6 6 } 3RB10 26-1NB0 –

0,55 – 2,2 1,5 – 6 25 } 3RB10 26-1PB0 –

1,1 – 5,5 3 – 12 35 } 3RB10 26-1SB0 3267655 –

3 – 11 6 – 25 63 } 3RB10 26-1QB0 3267656 } 3RB10 26-1QB1 0,28

S2 3 – 11 6 – 25 63 } 3RB10 36-1QB0 3267658 0,42 –

7,5 – 22 13 – 50 100 } 3RB10 36-1UB0 3267659 } 3RB10 36-1UB1 0,57

S3 7,5 – 22 13 – 50 125 } 3RB10 46-1UB0 3267661 0,70 –

11 – 45 25 – 100 200 } 3RB10 46-1EB0 3267662 } 3RB10 46-1EB1 0,93

S6


22 – 90 50 – 200 355 } 3RB10 56-1FW0 3268306 0,57 } 3RB10 56-1FW0 3268306 0,57

S6 22 – 90 50 – 200 355 } 3RB10 56-1FG0 3268307 0,77 } 3RB10 56-1FG0 3268307 0,77

S10 och S12 22 – 110 55 – 250 500 } 3RB10 66-1GG0 3268308 1,30 } 3RB10 66-1GG0 3268308 1,30

S10 och S12 90 – 250 200 – 540 800 } 3RB10 66-1KG0 3268209 1,55 } 3RB10 66-1KG0 3268209 1,55

Storlek 14

(3TF68 och

3TF69)

160 – 450 300 – 630 800 } 3RB10 66-1LG0 } 3RB10 66-1LG0

1) Med ett lämpligt anslutningsfäste (se tillbehör) kan över-reläerna 3RB10 för

direkt montage i storlekarna S00 till S3 även monteras separat. Överlastreläerna

3RB10 i storlekarna S6 och S10/S12 kan monteras separat även utan

extra anslutningsfäste.

2) Storlek S00 till S6 för skruv- och snäppfäste på normskena 35 mm, storlek

S3 även för normskena 75 mm. Storlek S10/S12 går ej att montera på

normskena.

3)Riktvärde för 4-poliga standardmotorer vid AC 50 Hz 400 V. Avgörande för


4)Maximal säkring endast för överlastreläer, kategori 2. Säkringsvärden vid

kontaktormontage se kortslutningsskydd med säkringar för motoruttag.

5)Observera apparatens maximala märkdriftström.

6)3RB10 56-1FW0 med genomgående omvandlare, 3RB10 56-1FG0 med

skenanslutningsstycke.

4/19

1

2

3

4

4/20



3RB10 till 630 A,



Elektroniska överlastreläer 3RB10 med skruvanslutningsteknik för direkt montage 1 ), CLASS 20

Storlek S00

Storlek S0

Storlek S2

Storlek S3

Storlek S6 5 )

NSB0742g

NSB0743g

NSB0744g

NSB0745g

Storlek S10, S12

NSB0739g

NSB0741g


Egenförsörjning

Hjälpkontakter: 1 S + 1 Ö



för kontaktor 3RT1

och

mjukstartare

3RW30, 3RW31

Avsedd för trefasmotor

med P 2 )

1) Med ett lämpligt anslutningsfäste (se tillbehör) kan överlastreläerna 3RB10

för direkt montage i storlekarna S00 till S3 även monteras separat. Överlastreläerna

3RB10 i storlekarna S6 och S10/S12 kan monteras separat även

utan extra anslutningsfäste.




TEST-funktion

STOPP-knapp

Fasbortfall-/osymmetrikänslighet


Säkring 3 )

gL/gG

SIRIUS


ca


Storlek 4 ) kW A A PG 101 kg

S00 0,04 – 0,09 0,1 – 0,4 2 } 3RB10 16-2RB0 3267665 0,21

0,12 – 0,55 0,4 – 1,6 6 } 3RB10 16-2NB0 3267666

0,55 – 2,2 1,5 – 6 20 } 3RB10 16-2PB0 3267667

1,1 – 5,5 3 – 12 35 } 3RB10 16-2SB0 3267668

S0 1,1 – 5,5 3 – 12 35 } 3RB10 26-2SB0 3267670 0,22

3 – 11 6 – 25 63 } 3RB10 26-2QB0 3267671

S2 3 – 11 6 – 25 63 } 3RB10 36-2QB0 3267673 0,42

7,5 – 22 13 – 50 100 } 3RB10 36-2UB0 3267674

S3 7,5 – 22 13 – 50 125 } 3RB10 46-2UB0 3267676 0,70

11– 45 25 – 100 200 } 3RB10 46-2EB0 3267677

S6


22 – 90 50 – 200 355 } 3RB10 56-2FW0 3268310 0,57

S6 22 – 90 50 – 200 355 } 3RB10 56-2FG0 3268311 0,77

S10 och S12 22 – 110 55 – 250 500 } 3RB10 66-2GG0 3268312 1,30

S10 och S12 90 –250 200 – 540 800 } 3RB10 66-2KG0 3268313 1,55

Storlek 14

(3TF68 och

3TF69)

160 – 450 300 – 630 800 } 3RB10 66-2LG0

3)Maximal säkring endast för överlastreläer, kategori 2. Säkringsvärden vid

kontaktormontage se kortslutningsskydd med säkringar för motoruttag.

4)Observera apparatens maximala märkdriftström.

5)3RB10 56-2FW0 med genomgående omvandlare, 3RB10 56-2FG0 med

skenanslutningsstycken.



Sirius12

Sirius12

SIRIUS


1) Man kan använda samma tillbehör som till det termiska överlastreläet 3RU11.

2) Standard på kontaktor 3RT10 54-1 (55 kW).





3RB10 till 630 A,



Vikt

ca

FPE

Storlek kg styck

Anslutningsfäste för separat installation 1 ) PG 101

3RU19.6-3AA01 för separat installation av överlastreläet, S00 } 3RU19 16-3AA01 3267075 0,04 1 styck

Skruv- och snäppfäste på S0 } 3RU19 26-3AA01 3267590 0,06

normskena 35 mm, S2 } 3RU19 36-3AA01 3267591 0,15

storlek S3 även för normskena 75 mm S3 } 3RU19 46-3AA01 3267592 0,23

nsb0757g

Mekanisk RESET 1 ) PG 101

3RU19 00-1A

Utlösningsdon, hållare och tryckplatta S00 till } 3RU19 00-1A 0,02 1 sats

S10/S12

PG 102

Lämplig tryckknapp IP 65 « 22 mm A 3SB10 00-0AH01 3745307 0,01 10 styck

Hållare för tryckknapp } 3SB19 02-1AC 3748091 0,02 1

Iläggsskylt med text "RESET" A 3SB19 01-4EM 20

nsb0184g

med tryckknapp,

hållare och iläggsskylt

Trådutlösare med hållare för RESET 1 ) PG 101

3RU19 00-1. för borrhål « 6,5 mm

Längd 400 mm S00 till } 3RU19 00-1B 0,07 1 styck

i panelen;

Längd 600 mm S10/S12 } 3RU19 00-1C

nsb0185g max. paneltjocklek 8 mm

Komponent till fjärr-RESET, elektrisk 1 ) PG 101

3RU19 00-2A.71 Arbetsområde 0,85 till 1,1 x U s

Effektförbrukning AC 80 VA, DC 70 W

nsb0186g

Tillslagstid 0,2 s till 4 s

S00 till

S10/S12

AC/DC 24 V till 30 V } 3RU19 00-2AB71 3267077 0,06 1 styck

AC/DC 110 V till 127 V } 3RU19 00-2AF71 3267078

AC/DC 220 V till 250 V } 3RU19 00-2AM71 3267079

Plomberbart skydd, transparent PG 101

Skyddar ströminställningsskruven och

blockerar väljaren "Manuell/automatisk RESET"

(påse med 10 skydd)

S00 till

S10/S12

Beröringsskydd PG 101

Kapsling för kabelsko- och


} 3RB19 00-3B 1 påse

Längd 55 mm S3 1 ) } 3RT19 46-4EA1 0,03 1 styck

Längd 120 mm S6 } 3RT19 56-4EA1 3268281 0,05

Längd 25 mm S10/S12 } 3RT19 66-4EA1 3268286

Kapsling för ramklämmor Längd 20,6 mm S2 1 ) } 3RT19 36-4EA2 0,01

Längd 20,8 mm S3 1 ) } 3RT19 46-4EA2

Längd 25 mm S6 } 3RT19 56-4EA2 3268282 0,02

Längd 30 mm S10/S12 } 3RT19 66-4EA2 3268287

Kapsling för skruvkoppling

mellan kontaktor och överlastrelä,

utan ramklämmor

(1 styck för varje kombination)

S6 } 3RT19 56-4EA3 3268283 0,02

S10/S12 } 3RT19 66-4EA3 3268288

Beröringsblock PG 101

för rund- och bandkabel S6 } 3RT19 55-4G 0,23 1 styck

Anslutningsareor se "Tekniska data" S6 } 3RT19 56-4G 3268280 0,26

S10/S12 } 3RT19 66-4G 3268285 0,64


4/21

1

2

3

4

4/22



3RB10 till 630 A,



Typ 3RB10 16 3RB10 26 3RB10 36 3RB10 46


Montagebredd


45 mm 45 mm 55 mm 70 mm

Utlösning vid överlast, fasbortfall och fasosymmetri

(> 40% enligt NEMA)

Utlösningsklass enligt IEC 60 947-4-1 CLASS 10 och 20, beroende på utförandet

Fasbortfallskänslighet ja, utlösning från varmt tillstånd inom 3 sekunder

Överlastvarning nej

Återställning och återinkoppling


Återinkopplingstid vid automatik-RESET min ca 4

vid Hand-RESET min genast

Utrustning

vid fjärr-RESET min genast

Indikering av drifttillståndet på enheten ja, med "TEST-funktion/statusindikering"




för säker drift av motorer EG-typgod-

på förfrågan

med explosionsskydd

kännandenummer



Omgivningstemperaturer




Tillåten märkström vid en temperatur i elskåpet av 60 °C

en temperatur i elskåpet av 70 °C

%

%

100 (över +60 °C behövs det ingen strömreducering)


Genomgångsklämmor

Genomgångsklämma ja behövs ej

Hjälpkontaktgenomgångsklämma ja behövs ej

Kapslingsklass enligt IEC 60 529/DIN VDE 0470 del 1 IP 20 IP 20 2 )

Beröringsskydd enligt DIN VDE 0106 del 100 fingersäker



enligt IEC 68 del 2-27 g/ms 8/10 och 15 /11


enligt IEC 61 000-4-4:

kV 2

störningsurkoppling Burst (motsvarar skärpegrad 3)


enligt IEC 61 000-4-5:

kV 2/1 (fas till jord/fas till fas)

störningsurkoppling Surge (motsvarar skärpegrad 3)


kV 6/8 (kontaktor/urladdning i luft)




V/m 3 10 3 ) 10

EMK-störningsemission Gränsvärdesklass B enligt CISPR 11



Installationshöjd m max. 2000 m ö.h.

Montageläge valfritt

Konstruktionssätt/installation Direkt montage/separat installation med anslutningsfäste 4 Huvudströmkrets

)

Märkisolationsspänning Ui (nedsmutsningsgrad 3) V 690 1000

Märkstötspänningshållfasthet Uimp kV 6 8

Märkdriftspänning Ue Strömtyp

V 690 1000

Likström nej

Växelström ja, 50/60 Hz ± 3 (andra frekvenser på förfrågan)

Inställningsström A 0,1– 0,4

till 3 – 12

Förlusteffekt per enhet (max.) W ca 0,05

0,1– 0,4

till 6 – 25

6 – 25

till 13 – 50

Kortslutningsskydd med säkring, utan kontaktor se Val- och beställningsdata

med säkring och kontaktor se Tekniska data

(kortslutningsskydd med säkringar för motoruttag)

Säker isolering mellan hjälp-

och huvudströmbana

1) Fjärr-RESET i förbindelse med tillbehör.

2) Anslutningskammare: Kapslingsklass IP 00.



V på förfrågan

3) För inställningsområdet 0,1 A till 0,4 A, 0,4 A till

1,6 A och 1,5 A till 6 A är det 3 V/m.

4 För skruv- och snäppfäste på normskena

35 mm, storlek S3 även på normskena 75 mm.

SIRIUS

13 – 50

till 25 – 100

Det finns ingående information om anslutningsfästen

finns i "Tekniska data/anslutningsfäste för

separat installation"



Sirius12

Sirius12

SIRIUS


Typ 3RB10 56 3RB10 66

Storlek S6 S10/S12

Montagebredd


120 mm 145 mm

Utlösning vid överlast, fasbortfall och fasosymmetri

(> 40% enligt NEMA)

Utlösningsklass enligt IEC 60 947-4-1 CLASS 10 och 20, beroende på utförandet

Fasbortfallskänslighet ja, Utlösning ur varmt status inom 3 sekunder

Överlastvarning nej



Återinkopplingstid vid automatik-RESET min ca 7

vid Hand-RESET min genast

Utrustning

vid fjärr-RESET min genast

Indikering av driftstatus på enheten ja, med "TEST-funktion/statusindikering"




för säker drift av motorer





EG-typgodkännandenummer





Temperaturkompensering °C se beskrivning



%

%


PTB 01 ATEX 3203 på förfrågan

se beskrivning

se beskrivning


3RB10 till 630 A,



Genomgångsklämma behövs ej

Hjälpkontaktgenomgångsklämma

behövs ej

Kapslingsklass enligt IEC 60 529/DIN VDE 0470 del 1 IP 20 2 )

Beröringsskydd enligt DIN VDE 0106 del 100 fingersäker med kapsling



enligt IEC 68 del 2-27 g/ms 8/10 och 15 /11


enligt IEC 61 000-4-4:

kV 2

störningsurkoppling Burst (motsvarar skärpegrad 3)


enligt IEC 61 000-4-5:

kV 2/1 (fas till jord/fas till fas)

störningsurkoppling Surge (motsvarar skärpegrad 3)



kV 6/8 (kontaktor/urladdning i luft)



V/m 10

EMK-störningsemission Gränsvärdesklass B enligt CISPR 11





Konstruktionssätt/installation Direkt montage/separat installation utan extra anslutningsfäste 3 Huvudströmkrets

)

Märkisolationsspänning Ui (nedsmutsningsgrad 3) V 1000

Märkstötspänningshållfasthet Uimp kV 8

Märkdriftspänning Ue V 1000

Strömtyp

Likström nej

Växelström ja, 50/60 Hz ± 3 (andra frekvenser på förfrågan)

Inställningsström A 50 – 200 55 – 250

300 – 630

Förlusteffekt per enhet (max.) W ca 0,05


med säkring och kontaktor se Tekniska data (kortslutningsskydd med säkringar

för motoruttag)

Säker isolering mellan hjälp- och

huvudströmbana



V 1000

1) Fjärr-RESET i förbindelse med tillbehör. 2) Anslutningskammare: Kapslingsklass IP 00. 3) För skruv- och snäppfäste på normskena

35 mm (storlek S10/S12 går ej att montera på

normskena).

4/23

1

2

3

4



3RB10 till 630 A,



Typ 3RB10 16 3RB10 26 3RB10 36 3RB10 46


Montagebredd


45 mm 45 mm 55 mm 70 mm

Typ av anslutning Skruvanslutning Skruvanslutning


Skruvansl. med

ramklämma 1 skruvanslutning

)/


Anslutningsskruv Pozidriv strl. 2 Insexskruv

4 mm

Åtdragningsmoment Nm 0,8 till 1,2 2 till 2,5 3 till 4,5 4 till 6


EK mm


2

2 × (0,5 till 1,5) 2 x (1 till 2,5) 2 x (0,75 till 16) 2 x (2,5 till 16)

2 x (0,75 till 2,5) 2 x (2,5 till 6)

max. 2 x (1 till 4) max. 2 x

(2,5 till 10)


–


4/24

RK med ändhylsa mm 2 2 × (0,5 till 1,5) 2 × (1 till 2,5) 2 x (0,75 till 16) 2 x (2,5 till 35)

2 × ( 0,75 till 2,5) 2 x (2,5 till 6) 1 x (0,75 till 25) 1 × (2,5 till 50)

FK mm 2

2 × (0,5 till 1,5) 2 × (1 till 2,5) 2 × (0,75 till 25) 2 × (10 till 50)

2 x (0,75 till 2,5) 2 x ( 2,5 till 6) 1 x (0,75 till 35) 1 x (10 till 70)

max. 2 x (1 till 4) max. 2 x

(2,5 till 10)

AWG-ledningar, EK eller FK AWG 2 × (18 till 14) 2 × (14 till 10) 2 x (18 till 3) 2 till 10 till 1/0

1 × (18 till 1) 2 × (10 till 2/0)

Bandkabel


mm – – 2 x (6 x 9 x 0,8) 2 x (6 x 9 x 0,8)

Anslutningsskruv – M 6 × 20

Åtdragningsmoment Nm – 4 till 6



(min./max.)

2

– 2 x 70

FK med kabelsko mm 2

– 2 x 70


med kabelsko

AWG – 2/0

med anslutningsskenor (max. bredd) mm – 12


Öppningsdiameter mm –

max. ledningsarea NYY mm2 H07RN-F mm

–

2

–

1) Ramklämman går att ta bort. Efter det att ramklämman

tagits bort är en sken- och kabelskoanslutning

möjlig.

SIRIUS



Sirius12

Sirius12

SIRIUS






3RB10 till 630 A,


Typ 3RB10 56 3RB10 66


Montagebredd


120 mm 145 mm

Typ av anslutning Skruvanslutning med ramklämma 1 )/

skenanslutning/anslutning för

Skruvanslutning med

ramklämma

genomgående omvandlare

1 )/



Anslutningsskruv Insexskruv

4 mm

Insexskruv

5 mm

Åtdragningsmoment Nm 10 till 12 20 till 22



EK mm 2

–


RK utan ändhylsa mm 2 med ramklämma 3RT19 55-4G:

2 × (1 × max. 50, 1 × max. 70)

1 × (10 till 70)

med ramklämma 3RT19 56-4G:

2 × (1 × max. 95, 1 × max. 120)

1 × (10 till 120)

RK med ändhylsa mm2 med ramklämma 3RT19 55-4G:

2 × (1 × max. 50, 1 × max. 70)

1 × (10 till 70)


2 × (1 × max. 95, 1 × max. 120)

1 × (10 till 120)

FK mm 2 med ramklämma 3RT19 55-4G:

2 × (max. 70)

1 × (16 till 70)


2 × (max. 120)

1 × (16 till 120)

AWG-kablar,

EK eller FK

Bandkabel


AWG med ramklämma 3RT19 55-4G:

2 × (max. 1/0)

1 × (6 till 2/0)


2 × (max. 3/0)

1 × (6 till 250 kcmil)

mm med ramklämma 3RT19 55-4G:

2 × (6 × 15,5 × 0,8)

1 × (3 × 9 × 0,8 till 6 × 15,5 × 0,8)


2 × (10 × 15,5 × 0,8)

1 × (3 × 9 × 0,8 till 10 × 15,5 × 0,8)

2 × (50 till 185)

endast främre klämman:

1 × (70 till 240)

endast bakre klämman:

1 × (120 till 185)

2 × (50 till 185)


1 × (70 till 240)


1 × (120 till 185)

2 × (70 till 240)


1 × (95 till 300)


1 × (120 till 240)

2 × (2/0 till 500 kcmil)


1 × (3/0 till 600 kcmil)


1 × (250 kcmil till 500 kcmil)

2 × (20 × 24 × 0,5)

1 × (6 × 9 × 0,8 till 20 × 24 × 05)

Anslutningsskruv M 8 × 25 M 10 × 30

Åtdragningsmoment Nm 10 till 14 14 till 24



(min./max.)

2

16 till 95 2 ) 50 till 240 3 )

FK med kabelsko mm 2

25 till 120 2 ) 70 till 240 3 )


med kabelsko

AWG 4 till 250 kcmil 2/0 till 500 kcmil

med anslutningsskenor (max. bredd) mm 17 25


Öppningsdiameter mm 24,5 –

Ledningsarea (max.) NYY mm2 120 –

H07RN-F mm2 70 –

1) Det går även att använda skruvanslutning

med passande ramklämma ur tillbehörs-

programmet.

2) Vid anslutning av kabelskor enligt DIN 46 235

krävs det fr o m ledningsarean 95 mm 2 anslutningsskyddet

3RT19 56-4EA1 för att uppnå

fasavståndet.

3) Vid anslutning av kabelskor enligt DIN 46 234

krävs det fr o m ledningsarean 240 mm 2 , och

enligt DIN 46 235 fr o m ledningsarean 185 mm 2

anslutningsskyddet 3RT19 66-4EA1 för att uppnå

fasavståndet.

4/25

1

2

3

4



3RB10 till 630 A,



Typ 3RB10 16 3RB10 26 3RB10 36 3RB10 46


Montagebredd

Hjälpströmkrets

45 mm 45 mm 55 mm 70 mm

Hjälpkontakter antal x (utförande) 1 × (1 S + 1 Ö)





kV 6


AC-14/AC-15

Märkdriftström Ie vid Ue: 24 V A 4

120 V A 4

125 V A 4

230 V A 3

400 V A 2

600 V A 1

690 V A 1


AC-14/AC-15


120 V A 4

125 V A 4

230 V A 3

400 V A 2

600 V A 1

690 V A 1

Ö, S vid likström DC-13 Märkdriftström Ie vid Ue :

24 V A 1

60 V A 0,22

110 V A 0,22

125 V A 0,22

220 V A 0,11

Konventionell termisk ström Ith A 6



(Lämplig för PLC-styrning;

17 V, 5 mA)

ja

med säkring DriftsklassgL/gG A 6

snabb A 10





Anslutning av hjälpströmkretsen


Anslutningskarakteristika


Anslutningsskruv Pozidriv strl. 2

Åtdragningsmoment Nm 0,8 till 1,2




4/26

EK mm 2



FK mm 2

AWG-kablar,

EK eller FK

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

–

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

AWG 2 × (18 till 14)


1) Till l k ˆ 0,5 kA; ˆ 260 V.

SIRIUS



Sirius12

Sirius12

SIRIUS


Typ 3RB10 56 3RB10 66


Montagebredd


120 mm 145 mm






kV 6


AC-14/AC-15


120 V A 4

125 V A 4

230 V A 3

400 V A 2

600 V A 1

690 V A 1


AC-14/AC-15


120 V A 4

125 V A 4

230 V A 3

400 V A 2

600 V A 1

690 V A 1

Ö, S vid likström DC-13 Märkdriftström Ie vid Ue :

24 V A 1

60 V A 0,22

110 V A 0,22

125 V A 0,22

220 V A 0,11

Konventionell termisk ström Ith A 6 1 )



(Lämplig för PLC-styrning;

17 V, 5 mA)

ja


snabb A 10





Anslutning av hjälpströmkretsen










EK mm 2



FK mm 2

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

–

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

2 × (0,5 till 1,5)

2 × (0,75 till 2,5)

AWG-kablar,

EK eller FK

AWG 2 × (18 till 14)



1) Från 60 °C är den konventionella termiska strömmen I th över hjälpkontakterna 2 A.

2) Till l k ˆ 0,5 kA; ˆ 260 V.



3RB10 till 630 A,


4/27

1

2

3

4

4/28



3RB10 till 630 A,



SIRIUS

Anslutningsfäste för separat installation

Typ 3RU19 16-3AA01 3RU19 26-3AA01 3RU19 36-3AA01 3RU19 46-3AA01

för överlastrelä 3RB10 16 3RB10 26 3RB10 36 3RB10 46

Fastsättning


för skruv- och snäppfäste på normskena 35 mm,

storlek S3 även på normskena 75 mm



Skruvanslutning Skruvanslutning


Anslutningsskruv Pozidriv strl. 2 Insexskruv 4 mm


EK mm


2

1 × (0,5 till 2,5) 1 x (1 till 6) 2 x (0,75 till 16) 2 x (2,5 till 16)

max. 1 x (till 4) max. 1 x (till 10)


–


1 × (0,5 till 2,5) 1 x (1 till 6) 2 x (0,75 till 16) 2 x (2,5 till 35)

1 x (0,75 till 25) 1 × (2,5 till 50)

FK mm 2

1 × (0,5 till 2,5) 1 × (1 till 6) 2 × (0,75 till 25) 2 × (10 till 50)

max. 1 x (till 4) max. 1 x (till 10) 1 x (0,75 till 35) 1 x (10 till 70)

AWG-kablar,

AWG 1 x (18 till 14) 1 x (14 till 10) 2 x (18 till 3) 2 × (10 till 1/0)

EK eller FK

1 x (18 till 1) 2 × (10 till 2/0)

Bandkabel


mm – – 2 x (6 x 9 x 0,8) 2 × (6 × 9 × 0,8)



Sirius12

Sirius12

SIRIUS


Kortslutningsskydd med säkringar för motoruttag

för kortslutningsströmmar upp till 50 kA

1) Ge akt på driftspänningen.

2) Kategori och kortslutningsdon enligt IEC 60 947-4-1/DIN VDE 660, del 102:

Kategori 1: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning.

De behöver inte vara lämpade för fortsatt drift (utan reparation och reservdelsutbyte).

Kategori 2: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse av kortslutning.

Dessa måste vara lämpade för fortsatt drift. Risk för kontaktsvetsning.

3) Kan monteras på kontaktor (efter isärtagning av klämblocket).

4) Kan monteras på kontaktor.





3RB10 till 630 A,


Överlastreläer Kontaktor


CLASS

10 20

690 V

Säkringsinsatser

415 V 600 V

1 )

NH Typ 3NA NH British

Märkdriftström Ie AC-3 i A vid

DIAZED

NEOZED

Typ 5SB

Typ 5SE

Typ 3ND Standards

säkringar

UL-listade säkringar

Driftsklass gL/gG

Kategori 2 )

aM BS 88,

Typ T

RK5/CLASS L

Typ

Storlek S00

Typ 400 V 500 V 690 V 400 V 500 V 690 V 1 2 2 1 2

0,1 A till 0,4 A 3RT10 15 3 3RB10 16

) 0,4 0,4 0,4 0,4 0,4 0,4 25 2 – 25 2 1,6

0,4 A till 1,6 A 3RT10 15 3 3RB10 16

) 1,6 1,6 1,6 1,6 1,6 1,6 25 6 – 35 6 6

1,5 A till 6 A 3RT10 15 3 3RB10 16

)

3RT10 17

6 5 4 6 5 4 35 20 – 35 20 25

3 ) 6 6 6 6 6 6 35 20 35 20

3 A till 12 A 3RT10 17 3 3RB10 16

Storlek S0

) 12 9 6,3 10 9 6,3 35 20 – 35 25 45

0,1 A till 0,4 A 3RT10 24 3 3RB10 26

) 0,4 0,4 0,4 0,4 0,4 0,4 63 2 – 63 2 1,6

0,4 A till 1,6 A 3RT10 24 3 3RB10 26

) 1,6 1,6 1,6 1,6 1,6 1,6 63 6 – 63 6 6

1,5 A till 6 A 3RT10 24 3 3RB10 26

) 6 6 6 6 6 6 63 25 20 63 25 25

3 A till 12 A 3RT10 24 3 3RB10 26

) 12 12 12 12 12 12 63 25 20 63 25 45

6 A till 25 A 3RT10 24 3 3RB10 26

)

3RT10 25

12 12 12 12 12 12 63 25 20 63 25 70

3 )

3RT10 26

17 17 13 16 16 13 63 25 20 63 25 70

3 Storlek S2

) 25 18 13 16 16 13 100 35 20 63 25 100

6 A till 25 A 3RT10 34 3 3RB10 36

)

3RT10 35

25 25 25 22 22 22 125 63 50 125 63 100

3 ) 25 25 25 25 25 25 125 63 50 125 63 100

13 A till 50 A 3RT10 34 3 3RB10 36

)

3RT10 35

32 32 31 22 22 22 125 63 50 125 63 125

3 )

3RT10 36

40 40 40 29 29 29 125 63 50 125 80 150

3 Storlek S3

) 50 50 40 32 32 33 160 80 50 125 80 200

13 A till 50 A 3RT10 44 3 3RB10 46

)

3RT10 45

50 50 50 49 49 49 250 100 63 250 100 200

3 ) 50 50 50 50 50 50 250 100 80 250 100 200

25 A till 100 A 3RT10 44 3 3RB10 46

)

3RT10 45

65 65 57 49 49 49 250 125 63 250 125 250

3 )

3RT10 46

80 80 80 53 53 53 250 160 80 250 160 350

3 Storlek S6

) 95 95 95 59 59 59 250 160 100 250 160 350

200 A till 50 A 3RT10 54 4 3RB10 56

)

3RT10 55

115 115 115 82 82 82 355 315 160 250 250 450

4 )

3RT10 56

150 150 150 107 107 107 355 315 200 315 315 500

4 Storlek S10/S12

) 185 185 185 131 131 131 355 315 200 315 315 500

55 A till 250 A 3RT10 64 4 3RB10 66

)

3RT10 65

225 225 225 160 160 160 500 400 250 – – 700

4 )

3RT10 66

265 265 265 188 188 188 500 400 315 – – 800

4 ) 300 300 280 213 213 213 500 400 315 – – 800

200 A till 540 A 3RT10 65 4 3RB10 66

)

3RT10 66

265 265 265 188 188 188 500 400 315 – – 800

4 )

3RT10 75

300 300 280 213 213 213 500 400 315 – – 800

4 )

3RT10 76

400 400 400 284 284 284 630 400 400 – – 1000

4 )

3RT12 64

500 500 450 355 355 355 630 500 500 – – 1200

4 )

3RT12 65

225 225 225 225 225 225 500 500 400 – – 800

4 )

3RT12 66

265 265 265 265 265 265 500 500 400 – – 800

4 )

3RT12 75

300 300 300 300 300 300 500 500 400 – – 800

4 )

3RT12 76

400 400 400 400 400 400 800 800 630 – – 1200

4 ) 500 500 500 500 500 500 800 800 630 – – 1200

300 A till 630 A 3TF68 630 630 630 440 440 440 800 500 630 500 500 1200

3RB10 66 3TF69 630 630 630 572 572 572 800 630 630 630 630 1200

4/29

1

2

3

4



3RB10 till 630 A,



De självförsörjande (se punkt

"Manöverströmkrets") elektroniska

överlastreläerna 3RB10 till

630 A är konstruerade för det

strömberoende skyddet av motorer

med normal och tung start

(se punkt "Utlösningsklass") mot

otillåten hög uppvärmning till

följd av överlast, fasosymmetri

eller fasbortfall (se punkt "Fasbortfallsskydd").

En överlast, en

fasosymmetri eller ett fasbortfall

leder till en ökning av motorströmmen

över den inställda

märkströmmen (se punkt "Inställning").

Denna ökning av strömmen

registreras av inbyggda

strömtransformatorer och kontrolleras

av en mikroprocessor

som ger en impuls till hjälpkontakterna

(se punkt "Hjälpkontakter").

Dessa stänger av motorn

via en kontaktor. Avstängningstiden

är beroende av förhållandet

mellan utlösningsströmmen och

inställningsströmmen I e och

finns registrerad i form av en

långtidsstabil utlösningskurva

(se punkt "Utlösningskurvor").

Status "utlöst" visas med en statusindikering

(se punkt "Indikering

av driftstatus").

Återställning sker manuellt eller

automatiskt (se punkt "Manuell

och automatisk återställning")

efter iakttagande av en återinkopplingstid


De elektroniska överlastreläerna

3RB10 är elektriskt och mekaniskt

optimalt inställda på kontaktorerna

3RT1 och mjukstartarna

3RW30/3RW31, så att

man förutom separat installation

även har möjlighet att installera

dem mindre skrymmande och

direkt på kontaktorerna resp

mjukstartarna (se punkt "Konstruktion

och installation").

4/30

Anslutningen av huvud- och

hjälpströmbanorna kan göras på

flera olika sätt (se punkt "Anslutningsteknik").


av överlastreläet 3RB10 kan

dess avsedda funktion testas

med en TEST-funktion (se punkt

"TEST-funktion"). Det elektroniska

överlastreläet 3RB10 är förutom

TEST-funktionen även

försedd med en STOPP-funktion

(se punkt "STOPP-funktion").


av de elektroniska

överlastreläerna 3RB10 finns att

läsa under punkterna "Användningsområde","Miljökrav",

"Överlastrelä i stjärn-triangelkombinationer"

och "Drift med

frekvensomriktare".


3RB10 skyddar motorn mot

överlast, fasosymmetri och fasbortfall.

Kortslutningsskyddet

(se punkt "Kortslutningsskydd")

måste förses med en säkring

eller en effektbrytare.


3RB10 är miljövänliga (se punkt

"Miljö") och uppfyller alla globala

viktiga normer och certifieringar

(se punkt "Bestämmelser" och

"Explosionsskydd "förhöjd säkerhet"

EEx").

När det gäller tillbehören till de

elektroniska överlastreläerna

3RB10 (se punkt "Tillbehör") har

man sett till att några varianter

täcker alla krav.



3RB10 är avsedda att användas

för att skydda trefasmotorer i

sinusformade 50/60-Hz-spänningsnät.

Reläet lämpar sig inte som

skydd av enfas-växelströmseller

likströmsmotorer.

För motorer med 1-polig belastning

bör man använda det termiska

överlastreläet 3RU11 eller

det elektroniska överlastreläet

3RB12 (endast för skydd av

enfas-växelströmsmotorer).

Överlastrelä 3RB10

$

%

&

(

nsb0742b

Överlastrelä i stjärn-triangelkombinationer



måste man

se till att en tredjedel avmotorströmmen

går genom nätkontaktorn.

Ett på nätkontaktorn

påbyggt överlastrelä måste ställas

in på denna 0,58-dels motorström.

En anpassning av de termiska

överlastreläerna 3RU10 till nätkontaktorerna

i våra stjärn-triangelkombinationer

3RA finner

du under "Kopplingsapparater

för startkombinationer – kontaktorer

och kontaktorkombination".



3RB10 är självförsörjande dvs

det behövs ingen extra matningsspänning.





som passar till de termiska överlastreläerna

3RB10 med/utan

kontaktor finns under

"Tekniska data" resp. "Val- och


)

*

SIRIUS

$ TEST-funktion och

statusindikering

% STOPP-knapp

& Väljare för Hand-/

automatik-RESET

( 1 S + 1 Ö

) Utlösningsklass

* Inställningsknapp för

motorns märkström

Miljökrav

Kretskortet och de elektroniska

komponenterna har en speciell

ytbeläggning som garanterar

säker drift även under aggressiva

och tropiska förhållanden.

I temperaturområdet från

-25 °C till +70 °C kompenserar

de elektroniska överlastreläerna

3RB10 (S00 – S3) för temperaturen

i överensstämmelse med

IEC 60 947-4-1/

DIN VDE 0660 del 102.

Då man använder de elektroniska

överlast-reläerna 3RB10 i

storlekarna S6 och S10/S12

måste man vid omgivningstemperaturer

˜ + 60 °C reducera det

övre inställningsvärdet i inställningsområdet

med en faktor

som bestäms med nedanstående

tabell.

Reduktionsfaktor för det övre inställningsvärdet

vid separat installation

Typ Omgivningstemperatur

+60 °C +70 °C

3RB10 56-. F. 0 1,00 0,80

3RB10 66-. GG0 1,00 0,80

3RB10 66-. KG0 1,00 0,93

3RB10 66-. LG0 0,90 0,80

Reduktionsfaktor för det övre inställningsvärdet

vid kontaktormontage:

Typ Omgivningstemperatur

+60 °C +70 °C

3RB10 56-. F. 0 0,70 0,60

3RB10 66-. GG0 0,70 0,60

3RB10 66-. KG0 0,82 0,70

3RB10 66-. LG0 0,70 0,60



3RB10 finns för normalastartförhållanden


CLASS 10 och för svåra startförhållanden


CLASS 20. Detaljerad information

om utlösningsklasser finns

under punkt "Utlösningskurvor".



Sirius12

Sirius12

SIRIUS












Denna måste

enligt IEC 60 947-4-1/

DIN VDE 0660 del 102 ligga

inom vissa fastlagda gränser.

Gränsutlösningsströmmen motsvarar

vid de elektroniska överlastreläerna

3RB10 vid symmetrisk

3-polig belastning 114 %

av inställningsströmmen.



på högre

utlösningsströmmar som grundar

sig på karakteristikor för de s

k utlösningsklasserna (CLASS

10, CLASS 20 osv). Utlösningsklasserna

beskriver tidsintervall

inom vilka överlastreläerna måste

lösa ut vid en symmetrisk

3-polig belastning från kallt tillstånd

med en 7,2-faldig inställningsström

Ie .



10A 2 s till 10 s

10 4 s till 10 s

20 6 s till 20 s

30 9 s till 30 s

Utlösningskurva för ett 3-poligt

belastat överlastrelä från kallt tillstånd

(se karakteristika "1") gäller

under förutsättning att alla tre

faserna samtidigt belastas med

samma ström. Vid ett fasbortfall

eller en osymmetrisk ström

> 40 % kopplar det elektroniska

överlastreläet 3RB10 från kontaktorn

och därmed motorn inom

3 s. På grund av den snabba utlösningen

enligt utlösningskurvan

för 2-polig belastning från

kallt tillstånd (karakteristika "3")

minimeras uppvärmningen av

motorn.








3RB10 efter en längre belastning


Ie enligt karakteristikan för symmetrisk

belastning från varmt tillstånd

(se punkt karakteristika

"2") reducerar utlösningstiden

med ca 30 %.

Detta är principscheman för karakteristikor.

Karakteristikorna

för de enskilda elektroniska

överlastreläerna 3RB10 kan erhållas

från Technical Assistance

under e-mail-adress: nst.technical-assistance@siemens.de

Utlösningskurva för utlösningsklass

CLASS 10










































Utlösningskurva för utlösningsklass

CLASS 20




















































3RB10 har ett fasbortfallsskydd

(se punkt "Utlösningskurvor") för

att vid ett fasbortfall minimera en

uppvärmning av motorn vid enfasdrift.

Fasbortfallsskyddet fungerar

inte för motorer i stjärnkoppling

med en jordad stjärnpunkt resp.

med en stjärnpunkt som är

kopplad till nolledaren.

Inställning

Det elektroniska överlastreläet

3RB10 ställs in på motorns märkström

med en vridknapp.

Knappens skala är kalibrerad

i ampere.



Genom att trycka på och vrida

den blå knappen (RESETknapp)

kan man växla mellan

automatisk och manuell återställning.

Då manuell återställning

är inställd kan en återställning

göras direkt på enheten

genom att trycka på RESETknappen.

En återställning på

avstånd (fjärr-RESET) kan åstadkommas

med mekaniska och

elektriska komponenter ur tillbehörsprogrammet

(se punkt

"Tillbehör"). Är den blå knappen

inställt på automatisk RESET

sker en automatisk återställning

av reläet.





Återinkopplingstiden är fastlagd

för det elektroniska överlastreläet

3RB10 och är efter utlösning

på grund av överlast vid

inställd automatisk RESET ca

4 min. för storlekarna S00 – S3

och för storlekarna S6 – S12 ca

7 min. Under denna tid kan

motorn kylas av.

Vid inställd manuell RESET kan

apparaten genast återställas.



3RB10 till 630 A,


TEST-funktion

Funktionen hos det driftberedda

överlastreläet 3RB10 kan testas

med en TEST-funktion. En utlösning

kan simuleras med hjälp av

reglaget. Vid simuleringen öppnas

den öppnande kontakten

(95-96) och de slutande kontakten

(97-98) stängs och då testas

om uppkopplingen av hjälpströmkretsen

från överlastreläet

3RB10 är korrekt. När 3RB10 är

inställt på automatisk RESET

sker en automatisk återställning

då man släpper TEST-reglaget.

Reläet måste återställas med

RESET-knappen när manuell

RESET är inställt.


Då man trycker in STOPP-knappen

öppnas den öppnande kontakten

och stänger av efterföljande

kontaktor och därmed

motorn. Motorn kopplas via kontaktorn

åter på när STOPP-knappen

släpps igen.


Status för det elektroniska överlastreläet

3RB10 visas på "TESTfunktion/statusindikering".Visaren

står efter en utlösning orsakad

av överlast, fasosymmetri

eller fasbortfall till vänster på "O"

och annars på "I".



3RB10 är försett med en slutande

kontakt för meddelandet "utlöst"

och en öppnande kontakt

för frånkoppling av kontaktorn.

4/31

1

2

3

4



3RB10 till 630 A,





3RB10 har alla skruvanslutning

för hjälp- och huvudströmbanorna.

Anslutningen av huvudströmbanorna

kan med storlek

S3 till S10/S12 alternativt utföras

över skenor. 3RB10 i storlek S6

finns även med en genomgående

omvandlare, varigenom huvudströmkretsens

ledningar

kortslutningssäkert leds genom

intagsöppningarna på reläet direkt

till anslutningarna på kontaktorn.

Detaljerad information

om olika anslutningsmöjligheter

finns under "Tekniska data" och

även under "Val- och beställningsdata".

Konstruktion och installation


3RB10 skall monteras direkt på

kontaktorerna 3RT1 och mjukstartanordningen

3RW30/

3RW31. Apparaterna kan även

installeras separat. Separat installation


överlastreläerna 3RB10 i storlekarna

S00 till S3 kan endast göras

med ett extra anslutningsfäste.

Detaljerad information om olika

anslutningsmöjligheter finns

under "Tekniska data" och även

under "Val- och beställningsdata".


4/32



3RB10 är inte avsedda för frekvensomformning.

Vid frekvensomformning

skall termistormotorskydden

3RN eller de

termiska överlastreläerna 3RU11

användas.

Miljö

Apparaterna tillverkas på ett

miljövänligt sätt och innehåller

endast miljövänliga och återvinningsbara

material.

Bestämmelser


3RB10 uppfyller normerna:

IEC 60 947-1/


IEC 60 947-4-1/


IEC 60 947-5-1/


IEC 60801-2, -3, -4, -5 och

UL 508/CSA C 22.2.


3RB10 är beröringssäkra enligt

DIN VDE 0106 del 100 och

klimathållfasta enligt IEC 60 721.

Explosionsskydd "förhöjd

säkerhet" EEx


3RB10 uppfyller kraven i föreskrifterna

om överlastskydd för



säkerhet" EEx d och EEx e,

IEC 50 019/DIN VDE 0165,

DIN VDE 0170, DIN VDE 171 och

PTB-provningsbestämmelser.

PTB-testrapport Nr. 3.43-8803/

98 (för S00 till S3)


enligt riktlinje 94/9/EG:

PTB 01 ATEX 3203 (fr S6).

Överlastrelä 3RB10 16 Överlastrelä 3RB10 26 till 3RB10 66











































SIRIUS

Tillbehör

Följande tillbehör finns till de


3RB10:

till var och en av de fyra storlekarna

S00 till S3 av överlastreläerna

finns ett anslutningsfäste

för separat installation

en elektrisk fjärr-RESET-komponent


i tre olika spänningsvarianter

en mekanisk fjärr-RESETkomponent

(oberoende av

storleken)

en trådutlösare för RESET för

svåråtkomliga apparater


ett plomberbart skydd för ströminställningsskruven(oberoende

av storleken), som även

blockerar väljaren "manuell/

automatisk RESET"

Ramklämblock för storlekarna

S6 och S10/S12

samt

klämskydd för storlekarna S2

till S10/S12.

Med undantag av det plomberbara

skyddet kan samtliga tillbehör

till överlastreläerna S00 till S3

även användas till de termiska

överlastreläerna 3RU11.



Sirius12

Sirius12

SIRIUS


3RB10 16-.. B.

Storlek S00

med anslutningsfäste för separat installation med tillbehör











1) Modul för fjärr-RESET

3RB10 36-.. B.

Storlek S2












3RB10 56-.FW0

Storlek S6

3RB10 66-.. G0

Storlek S10/S12







g_nsb_xx_00341g
















































































g_nsb_xx_00339m

3RB10 26-.. B.

Storlek S0








3RB10 46-.. B.

Storlek S3


3RB10 56-.FG0

Storlek S6





Måttskisser "Kontaktor med påmonterat överlastrelä" se Kontaktorer och kontaktorkombinationer.
















































3RB10 till 630 A,








1) provningsbestämmelser normenska 35 mm


eller normskena 75 mm enligt DIN EN 50 023



g_nsb0_xx_01028g























































4/33

1

2

3

4

4/34



3RB12 till 820 A,

CLASS 5 till CLASS 30 inställbara



Elektroniska överlastrelä 3RB12 för komplett motorskydd med skruvanslutningteknik

för direkt montage 1 ) och separat installation, CLASS 5 till CLASS 30 inställbart


Utlösningsklass 5/10/15/20/25/30,inställbar

Ingång T1/T2 för termistorsensorer (PTC) för

komplett motorskydd

Ingång C1/C2 för jordfelsregistrering med extra

summaströmtransformator 3UL22

för kontaktorer

3RT1 och

mjukstartare

3RW30,

3RW31

Avsedd för

trefasmotor

med P 2 )


Säkring

3 )

gL/gG

Märkmanöverspänning

Manuell/automatisk/fjärr-RESET Y1/Y2

Testfunktioner

2 utgångar: per 1 S och 1Ö

3 LED för drift- och statusindikering

för direkt montage 1 )

och separat installation


Storlek 4 ) kW A A PG 101 kg

Elektroniskt överlastrelä 3RB12 46 för komplett motorskydd

3RB12 46 S00 – S3 0,09 – 2,2 1,25 – 6,3 5 ) 25 110 V – 120 V 50/60 Hz 3RB12 46-1PG@@ 0,60

Separat

220 V – 240 V 50/60 Hz 3RB12 46-1PM@@

installation

24 V DC 3RB12 46-1PB @@

nsb0192g

3 – 11 6,3 – 25 125 110 V – 120 V 50/60 Hz 3RB12 46-1QG@@ 0,60

220 V – 240 V 50/60 Hz 3RB12 46-1QM@@

24 V DC 3RB12 46-1QB @@

11 – 45 25 – 100 250 110 V – 120 V 50/60 Hz 3RB12 46-1EG@@ 0,60

220 V – 240 V 50/60 Hz 3RB12 46-1EM@@

24 V DC 3RB12 46-1EB @@


S6 55 – 110 50 – 205 500 110 V – 120 V 50/60 Hz 3RB12 53-0FG@@ 1,00

220 V – 240 V 50/60 Hz 3RB12 53-0FM@@

24 V DC 3RB12 53-0FB @@


S10 och S12 110 – 250 125– 500 630 110 V – 120 V 50/60 Hz 3RB12 57-0KG@@ 1,90

220 V – 240 V 50/60 Hz 3RB12 57-0KM@@

24 V DC 3RB12 57-0KB @@


3RB12 62 Strl. 14

(3TF68 och

3TF69)

nsb0195g

■ Komplettering av best.nr

132 – 450 200 – 820 630 110 V – 120 V 50/60 Hz 3RB12 62-0LG@@ 3,20

220 V – 240 V 50/60 Hz 3RB12 62-0LM@@

24 V DC 3RB12 62-0LB @@

Utförande LK Komplettering av best.nr

3RB12..-...@@

PG 101

Standardutförande

1 S + 1 Ö: överlast/termistor 1 S + 1 Ö: jordfel } RB12 - 0 0

1 S + 1 Ö: överlast/termistor/jordfel

Utförande med analogutgång

1 S + 1 Ö: Överlastvarning } 3RB12 - 1 0

som standardutförande 3RB12..-...00, dock med extra analog utgångssignal 4 mA till 20 mA för den motorström

som hänför sig till den inställda motorströmmen; för inställning av mätinstrument, bearbetning i styrsystemen,

kommunikation via bussystemen, indikering av överlast- och motorstöm 6 ).

1 S + 1 Ö: överlast/termistor

Utförande med intern jordfelsregistrering

1 S + 1 Ö: jordfel } 3RB12 - 4 0

7 )

som standardutförandet, men med intern jordfelsregistrering

endast för 3-ledarnät ej för enfasmotorer, ej för stjärn-triangelkopplingar.

1 S + 1 Ö: överlast/termistor 1 S + 1 Ö: jordfel C 3RB12 - 2 0

1 S + 1 Ö: överlast/termistor/jordfel

Bistabilt utförande

1 S + 1 Ö: Överlastvarning C 3RB12 - 3 0

som standardutförandet, men med bistabila utgångsreläer, ingen ändring av hjälpkontakternas

status vid manöverspänningsbortfall.

1 S + 1 Ö: överlast/termistor 1 S + 1 Ö: jordfel C 3RB12 - 0 1

1 S + 1 Ö: överlast/termistor/jordfel 1 S + 1 Ö: Överlastvarning C 3RB12 - 1 1

1) Undantag: 3RB12 46.

2) Riktvärde för 4-poliga standardmotorer vid

AC 50 Hz 400 V. Avgörande för valet är

verkliga start- och märkdata för den motor

som skall skyddas.

3) Maximal säkring endast för överlastreläer,

kategori 2. Säkringsvärden vid kontaktormontage

se kortslutningsskydd med säkringar/för

motoruttag.


Vikt

ca

5) Inställningsområdet 0,25 A till 1,25 A erhålls

genom slingkoppling av huvudströmbanan.

6) Ytterligare informationen se beskrivning.

7) Den interna jordfelsregistreringen registrerar

felströmmar >30 % av inställningsströmmen.


& -system · Produktkatalog 2002/03






3RB12 till 820 A,



Storlek kg

Summaströmtransformator för extern jordfelsregistrering PG 101

Genomgångsöppningens Märkfelström

diameter:

40 mm

In 0,3 A A 3UL22 01-1A 4056480 0,35 1 st

0,5 A A 3UL22 01-2A 4056481

1 A C 3UL22 01-3A

65 mm 0,3 A C 3UL22 02-1A 0,60 1 st

0,5 A C 3UL22 02-2A

1 A A 3UL22 02-3A

120 mm 0,3 A C 3UL22 03-1A 2,50 1 st

0,5 A C 3UL22 03-2A

1 A C 3UL22 03-3A

Likspänningstillsats PG 400

SITOP POWER 24 V/0,375 A

för driften av ett 3RB12 med en manöverspänning

från DC 24 V till likspänning på 30 V till 264 V

Ingångsspänning: 30 V till 264 V DC, 21 V till 186 V AC

Strömförsörjning för omformning av ett brett ingångsspänningsområde

med driftspänning 24 V DC, för alla lågspänningsapparater.

Utgångsström 0,375 A

B 6EP1 731-2BA00 0,20 1 st

nsa0319g

Täckkåpa, plomberbar PG 101

3RB19 00-0A för ström- och CLASS-inställningsknapp 3RB12 A 3RB19 00-0A 0,01 1 st

nsb0197g

Fästen PG 101

3RB19 00-0B för skruvfäste på en montageplatta

2 styck per överlastrelä

(1 påse = 10 styck).

3RB12 46 } 3RB19 00-0B 0,01 1 påse

nsb0198g

Beröringsskydd PG 101

3TX7 506-0A Kapsling vid separat installation resp.

3RB12 53 } 3TX7 506-0A 0,01 10 st

vid direkt montage på utgångssidan

(1 förpackning innehåller 2 styck)

3RB12 57 } 3TX7 536-0A 0,01 2 st

3TX7 506-0B

nsb0196g

nsa0095g

nsb0200g

Kapsling

mellan kontaktor och överlastrelä

vid direkt montage

3RB12 62

med 3TF68

3RB12 62

med 3TF69

Vikt

ca

FPE

} 3TX7 686-0A 0,17 1 förp.

} 3TX7 696-0A 0,17 1 förp.

3RB12 53 } 3TX7 506-0B 0,01 5 st

3RB12 57 } 3TX7 536-0B 0,07 1 st

3RB12 62

med 3TF68

B 3TX7 686-0B 0,07 1 st

3RB12 62

med 3TF69

B 3TX7 696-0B 0,07 1 st

Montageplatta PG 131

3UF19 00-0JA00 för snäppfäste på normskena 75 mm 3RB12 53 A 3UF19 00-0JA00 0,20 1 st

nsb0201g


4/35

1

2

3

4

4/36



3RB12 till 820 A,



Typ 3RB12 46 3RB12 53 3RB12 57 3RB12 62

Montagebredd


70 mm 120 mm 145 mm 230 mm

Utlösning vid överlast, fasbortfall och (>40 % enligt NEMA) jordfel samt när

termistormotorskyddet löser ut 1 )

Utlösningsklass enligt IEC 60 947-4-1 CLASS 5, 10, 15, 20, 25 och 30; inställbar med en 6-lägesomställare

Fasbortfallskänslighet ja

Överlastvarning


Fr.o.m. 1,5 x Ie vid symmetrisk belastning; fr.o.m. 0,85 x Ie vid

osymmetrisk belastning

Återställningsmöjligheter efter utlösning manuell, fjärr- och automatisk-RESET

Återinkopplingstid vid automatisk-RESET min. vid utlösning genom överström 5 (fast inställt)

vid utlösning genom termistor: tiden till dess att motortemperaturen

sjunkit 5K under starttemperaturen

vid utlösning genom jordfel: ingen automatisk-RESET

vid hand-RESET min. vid utlösning genom överström 5 (fast inställt)



vid utlösning genom jordfel: genast

Utrustning

vid fjärr-RESET min. vid utlösning genom överström 5 (fast inställt)



vid utlösning genom jordfel: genast

Indikering av driftstatus på enheten ja, med 3 LEDs; grön LED "Ready", röd LED "Overload" och

röd LED "Ground Fault" 2 TEST-funktion

)

ja, med kombinationsknappen TEST-/RESET 2 RESET-knapp

)

ja, med kombinationsknappen TEST-/RESET 2 STOPP-knapp

)

ja, med kombinationsknappen TEST-/RESET 2 )

för säker drift av motorer





PTB 01 ATEX 3220







%

%




Genomgångsklämma behövs ej

Hjälpkontaktgenomgångsklämma behövs ej

Kapslingsklass enligt IEC 60 529/DIN VDE 0470 del 1 IP 20 (ˆ 100 A max inställningsström Ie );

IP 00 (> 100 A max inställningsström Ie )

Beröringsskydd enligt DIN VDE 0106 del 100 fingersäker fingersäker med kapsling



enligt IEC 68 Teil 2-27 g/ms 15/11


störningsurkoppling Burst


störningsurkoppling Surge

enligt IEC 61 000-4-4:


enligt IEC 61 000-4-5:


kV 2

kV 2



kV 8



V/m 10

EMK-störningsemission Gränsvärdesklass B enligt EN 55 011





Konstruktionssätt/installation Separat

installation 3 )

1) Utlösning vid jordfel endast med apparater med best.nr-kompletteringarna

20 och 30 (se Val- och beställningsdata) eller iförbindelse med en extern

summaströmtransformator (se tillbehör).

2) Se "Beskrivning" med detaljerad förklaring.

Direkt montage/separat installation utan extra

anslutningsfäste 4 )

3) Snäppfäste på 35 mm normskena eller skruvfäste med tillbehör.

4) För skruvfäste.








3RB12 till 820 A,


Typ 3RB12 46 3RB12 53 3RB12 57 3RB12 62

Montagebredd

Huvudströmkrets

70 mm 120 mm 145 mm 230 mm

Märkisolationsspänning Ui (nedsmutsningsgrad 3) V 690 (för blanka/

oisolerade kablar)

1000 (för isolerade

kablar)

1000

Märkstötspänningshållfasthet Uimp kV 6 8

Märkdriftspänning Ue Strömtyp

V 690 1000

Likström nej

Växelström ja, 50/60 Hz

Inställningsström A 1,25 – 6,3

till 25 – 100

50 – 205 125 – 500 200 – 820

Förlusteffekt per enhet (max) W ca 2


med säkring och kontaktor

se Tekniska data

(kortslutningsskydd med säkringar för motoruttag)



V till 690 (närhuvud- till 690

hjälp- och huvudströmbana DIN VDE 0106 del 101

strömkablar med en

spänningshållfasthet

på 6 kV används)


Anslutningssätt Anslutning för

genomgående

omvandlare



Anslutningsskruv –

Åtdragningsmoment Nm –


EK mm

(min/max), 1 eller 2 kablar

2

–


–


–

FK mm 2

–

AWG-kablar,

EK eller FK

AWG –


Bandkabel


mm –

Anslutningsskruv – M 8 M 10 M 10 eller M 12

Åtdragningsmoment Nm – 10 till 14 14 till 24 14 till 24 (till M 10)

20 till 25 (till M 12)


RK utan kabelsko mm

(min/max)

2 – 35 till 95 50 till 240

FK med kabelsko mm2 – 50 till 120 70 till 240 185 till 240


med kabelsko

AWG – 1/0 till

250 kcmil

2/0 till

500 kcmil

2/0 till

500 kcmil

med anslutningsskenor (max. bredd)


mm – 20 × 4 30 × 6 40 × 8

Öppningsdiameter mm 10 (reläer ˆ 25 A

max. inställningsström

Ie )

15 (reläer med 100 A

max. inställningsström

Ie )

–

Ledningsarea (max) NYY mm2 – –

H07RN-F mm2 10/16 –

4/37

1

2

3

4

4/38



3RB12 till 820 A,



Typ 3RB12 46 3RB12 53 3RB12 57 3RB12 62

Montagebredd


70 mm 120 mm 145 mm 230 mm


Beläggning av hjälpkontakterna 1 S för meddelandet "utlöst genom överlast och/eller termistor";


1 S för meddelandet "utlöst genom jordfel";


respektive1 )

1 S för meddelandet "utlöst genom överlast och/eller termistor

och/eller jordfel";


1 S för överlastvarning;




kV 4


AC-14/AC-15


AC-14/AC-15

Ö, S vid likström

DC-13


120 V

125 V

A

A

6

2

)

230 V A 3

400 V

600 V

690 V

A

A

A

1,5

2

)

2

)


120 V

125 V

A

A

6

2

)

230 V A 3

400 V

600 V

690 V

A

A

A

1,5

2

)

2

)

Märkdriftström I e vid U e:

24 V A 2

60 V A 0,55

110 V A 0,25

125 V A 0,25

220 V A 0,14

Konventionell termisk ström Ith Kontakttillförlitlighet


A

(Lämplig för PLC-styrning; 17 V, 5 mA)

6

2

)


snabb A 10

med dvärgbrytare (C-karakteristika) A 1,6 3 )












EK mm 2



FK mm 2

AWG-kablar,

EK eller FK

1 × (0,5 till 4),

2 × (0,5 till 2,5)

1 × (0,5 till 2,5),

2 × (0,5 till 1,5)

1 × (0,5 till 2,5),

2 × (0,5 till 1,5)

–

AWG utan ändhylsa

2 × (20 till 14),

1 × (20 till 12)

med hylsa:

2 × (20 till 15),

1 × (20 till 14)



1) Hjälpkontakternas beläggning är beroende

av kompletteringen av beställningsnummer

(se Val- och beställningsdata).

2) På förfrågan.

3) Till I k ˆ 1000 A.








3RB12 till 820 A,


Typ 3RB12 46 3RB12 53 3RB12 57 3RB12 62

Montagebredd

Styr- och sensorströmkrets samt analogutgång

70 mm 120 mm 145 mm 230 mm

Märkisolationsspänning Ui (nedsmutsningsgrad 3) 1 ) V 300

Märkstötspänningshållfasthet U 1

imp ) kV 4

1

Märkmanöverspänning Us )

AC 50/60 Hz V 110 till 120

220 till 240

DC

Aktionsområde

V 24

1 )

AC 50/60 Hz

DC

Märkeffekt

enligt DIN 19 240

0,85 × Us min. ˆ Us ˆ 1,1 × Us max

0,85 × Us min. ˆ Us ˆ 1,2 × Us max

1 )

AC 50/60 Hz W 2

DC W 2

Överbryggningstid vid nätavbrott 1 ) ms 200

Termistormotorskydd (PTC-termistor) 2 )

Summakallmotstånd: kW 1,5

Tillslagsvärde kW 2,7 till 3,1

Frånslagsvärde

Tillslagstid efter jordfelsregistrering

kW 1,5 till 1,65

2 )

externt 3 ) ms 200 till 500

internt

Analogutgång

ms 500 till 1000

Utgångssignal mA 4 till 20

Mätområde

Upplösning bit

0 till 1,25 × Ie 4 mA motsvarar 0 × Ie 16,8 mA motsvarar 1,0 × Ie 20 mA motsvarar 1,25 × Ie 10 (ca 1/8 %)

Anslutning av styr- och sensorströmkretsen

samt analogutgången

Anslutningsätt







1) Manöverströmkrets.

2) Sensorströmkrets.

EK mm2 1 × (0,5 till 4)

2 × (0,5 till 2,5)

RK utan ändhylsa mm2 1 × (0,5 till 2,5)

RK med ändhylsa mm2 1 × (0,5 till 2,5)

FK mm 2

–

AWG-kablar,

EK eller FK

AWG utan ändhylsa:

2 × (20 till 14),

1 × (20 till 12)

med hylsa:

2 × (20 till 15),

1 × (20 till 14)

3) I förbindelse med en extern summaströmtransformator

(se tillbehör).

4/39

1

2

3

4

4/40



3RB12 till 820 A,



Kortslutningsskydd med säkringar för motoruttag

för kortslutningsströmmar upp till 50 kA

ÖverlastKontak- CLASS 690 V 415 V 600 V

relätor Säkringsinsatser 1 )


5 och 10 15 20 25 30 NH Typ 3NA NH British

Stan-

UL-lis tade

Märkdriftström Ie AC-3 i A vid

DIAZED Typ 5SB Typ 3ND

NEOZED Typ 5SE

dardssäksäkringar

Driftsklass

ringar RK5/

gL/gG aM BS 88

typ T

CLASS L

(Typ) 400 500 690 400 500 690 400 500 690 400 500 690 400 500 690 Kategori 2 )

V V V V V V V V V V V V V V V 1 2 2 2

1,25 A - 6,3 A

3RB12 46-1P 3RT10 15 6,3 5 4 6,3 5 4 6,3 5 4 6,3 5 4 6,3 5 4 35 20 – 20 25

3RT10 16 6,3 6,3 5,2 6,3 6,3 5,2 6,3 6,3 5,2 6,3 6,3 5,2 6,3 6,3 5,2 35 20 – 20 25

25 - 6,3 A

3RT10 17 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 6,3 35 20 – 20 25

3RB12 46-1Q 3RT10 15 7 – – 7 – – 7 – – 7 – – 7 – – 35 20 – 20 60

3RT10 16 9 6,5 9 6,5 – 9 6,5 – 9 6,5 – 9 6,5 35 20 – 20 60

3RT10 17 12 9 6,3 11 9 6,3 10 9 6,3 9,5 9 6,3 9 9 6,3 35 20 – 20 60

3RT10 24 12 12 9 12 12 9 12 12 9 12 12 9 12 12 9 63 25 20 25 70

3RT10 25 17 17 13 17 17 13 16 16 13 15 15 13 14 14 13 63 25 20 25 70

3RT10 26 25 18 13 18 18 13 16 16 13 15 15 13 14 14 13 100 25 20 25 100

3RT10 34 25 25 25 25 25 25 22,3 22,3 22,3 20,3 20,3 20,3 19,1 19,1 19,1 125 63 50 63 100

3RT10 35 – – – – – – 25 25 25 25 25 25 25 25 25 125 63 50 63 100

25 A - 100 A

3RB12 46-1E 3RT10 34 32 32 – 25 25 – – – – – – – – – – 125 63 50 63 125

3RT10 35 40 40 – 33 33 – 29 29 – 28 28 – 26 26 – 125 63 50 63 150

3RT10 36 50 50 – 38 38 – 32 32 – 29 29 – 26 26 – 160 80 50 80 200

3RT10 44 65 65 47 56 56 47 49 49 47 45 45 45 41 41 41 250 125 63 125 250

3RT10 45 80 80 58 61 61 58 53 53 58 47 47 47 45 45 45 250 160 80 160 250

50 A - 205 A

3RT10 46 95 95 58 69 69 58 59 59 58 53 53 53 50 50 50 250 160 100 160 350

3RB12 53-0F 3RT10 54 115 115 115 93 93 93 81 81 81 74 74 74 69 69 69 355 315 160 250 450

3RT10 55 150 150 150 121 121 121 106 106 106 97 97 97 90 90 90 355 315 200 315 500

3RT10 56 185 185 185 149 149 149 131 131 131 120 120 120 111 111 111 355 315 200 315 500

125 A - 500 A

3RB12 57-0K 3RT10 64 225 225 225 182 182 182 159 159 159 146 146 146 135 135 135 500 400 250 – 700

3RT10 65 265 265 265 214 214 214 188 188 188 172 172 172 159 159 159 500 400 315 – 800

3RT10 66 300 300 280 243 243 243 213 213 213 195 195 195 180 180 180 500 400 315 – 800

3RT10 75 400 400 400 324 324 324 284 284 284 260 260 260 240 240 240 630 400 400 – 800

3RT10 76 500 500 450 405 405 405 355 355 355 325 325 325 300 300 300 630 500 500 – 1200

3RT12 64 225 225 225 225 225 225 225 225 225 193 193 193 173 173 173 500 500 400 – 800

3RT12 65 265 265 265 265 265 265 265 265 265 227 227 227 204 204 204 500 500 400 – 800

3RT12 66 300 300 300 300 300 300 300 300 300 258 258 258 231 231 231 500 500 400 – 800

3RT12 75 400 400 400 400 400 400 400 400 400 344 344 344 308 308 308 800 800 630 – 1200

3RT12 76 500

3TF68 500

500

500

500

500

500

500

500

500

500

500

500

440

500

440

500

440

430

408

430

408

430

408

385

376

385

376

385

376

800

800

800

500

630 – 1200

3 3TF69 – – – – – – 500 500 500 500 500 500 500 500 500 800

)

630

630 500 1200

3 200 A - 820 A

) 630 500 2000

3RB12 62-0L 3TF68 4 ) 630 630 630 502 502 502 440 440 440 408 408 408 376 376 376 1000 500 3 3TF69

) 630 500 1200

4 ) 820 820 820 662 662 662 572 572 572 531 531 531 500 500 500 1250 630 3 ) 630 630 2000

1) Ge akt på driftspänningen.

2) Kategori och kortslutningsdon enligt IEC 60 947-4-1/DIN VDE 660, del 102.

Kategori 1: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse

av kortslutning. De behöver inte vara lämpade för fortsatt drift

(utan reparation och reservdelsutbyte).

Kategori 2: Kontaktor eller startdon får inte utgöra någon risk för personal eller anläggning i händelse

av kortslutning. Dessa måste vara lämpade för fortsatt drift. Risk för kontaktsvetsning.

3) Se till så att den maximala AC-3-driftströmmen

håller ett tillräckligt säkerhetsavstånd

till säkringsmärkströmmen.

4) Kontaktormontage möjligt.




De separat försörjda (se punkt

"Manöverströmkrets") elektroniska

överlastreläerna 3RB12

upp till 820 A är konstruerade för

det strömberoende skyddet av

motorer med normala och svåra

startförhållanden (se punkt "Utlösningsklass")

mot otillåten hög

uppvärmning till följd av överlast,

fasosymmetri eller fasbortfall

(se punkt "Fasbortfallsskydd").

En överlast, en fasosymmetri

eller ett fasbortfall leder

till en ökning av motorströmmen

över den inställda märkströmmen

(se punkt "Inställning").

Denna ökning av strömmen

registreras av inbyggda

strömtransformatorer och kontrolleras

av en mikroprocessor

som ger en impuls till hjälpkontakterna

(se punkt "Hjälpkontakter").

Dessa stänger av motorn

via en kontaktor. Avstängningstiden

är beroende av förhållandet

mellan utlösningsströmmen och

inställningsströmmen I e och

finns registrerad i form av en

långtidsstabil utlösningskurva

(se punkt "Utlösningskurvor").

Status "utlöst" indikeras med en

permanent röd LED "Overload"

(se punkt "Indikering av driftstatus").

Innan dess blinkar denna LED

efter att gränsströmmen överskridits

(se "Tekniska data") och

indikerar därmed en förestående

utlösning av reläet orsakad

av överlast, fasosymmetri eller

fasbortfall. Denna varning kan

också visas externt (se punkt

"Hjälpkontakter").

Förutom det strömberoende

skyddet av motorn mot för hög

uppvärmning till följd av överlast,


kan man med det elektroniska

överlastreläet 3RB12 övervaka

temperaturen i motorlindningarna

genom att ansluta en

kalledar-(PTC) sensorkrets.

Detta kan skydda motorn mot

övertemperatur som t ex uppstår

på grund av reducerad kylmedeltillförsel

och inte kan kontrolleras

med strömmen. Vid en

övertemperatur kopplar det

elektroniska överlastreläet

3RB12 från kontaktorn, via hjälpkontakter

(se punkt "Hjälpkontakter")

och därmed även motorn.

Anslutningen av övertemperaturkontaktorn

är trådbrottsäker,

d v s reläet löser ut vid

öppna kontaktklämmor eller vid

trådbrott.



För att skydda motorerna även

mot små kortslutningar resp

jordfel till följd av fuktighet, kondensvatten

osv, finns det två

möjligheter att använda de elektroniska

överlastreläerna 3RB12

till jordfelsövervakning:

intern jordfelsregistrering (inte

med stjärn-triangel-kombinationer)

för motorer med 3-ledaranslutning

för registrering

av felströmmar > 30 % av inställningsströmmen

I e i märkdrift

och

extern jordfelsregistrering genom

anslutning av en summaströmtransformator

(se punkt

"Tillbehör") för motorer med 3-

och 4-ledaranslutningar för registrering

av sinusformade felströmmar

(50/60 Hz) från

0,3 A, 0,5 A och 1 A.

Vid ett jordfel löser reläet ut utan

fördröjning och via hjälpkontakterna

(se punkt "Hjälpkontakter")

frånkopplas kontaktorn och därmed

motorn. Status "utlöst" indikeras

med en röd LED "Ground

Fault" (se punkt "Indikering av

driftstatus").

Reläet övervakar hela tiden sin

egen funktion (självövervakning)

och löser ut vid ett internt fel. I

detta fall kan reläet inte återställas.

Återställning efter överlast, fasosymmetri,

fasbortfall, termistorutlösning

och jordfel utförs manuellt

eller automatiskt (se punkt

"Manuell och automatisk återställning")

efter en bestämd återinkopplingstid


Den motorström som mäts med

överlastreläets 3RB12..-...40

mikroprocessor omvandlas till

en analog utgångssignal

DC4 mA till 20 mA och visas (det

maximala strömvärdet för de tre

faserna; se "Tekniska data" för

beräkning av det absoluta

strömvärdet). Med den analoga

signalen kan vridspolsinstrument

med 4 mA- till 20 mA-ingång

aktiveras (skalans slutvärde

för alla storlekar 125 %) eller

analoga ingångar på programmerbara

styrsystem matas

med ström. Med en analogmodul

med AS-interface (ström)

kan strömvärdena överföras via

AS-i.

Överlastrelä 3RB12





















































1 Kontaktklämmor för

manöverspänning

2 Grön LED "Driftklar"


3RB12 kan installeras separat

och även direkt (undantag:

3RB12 med montagebredd

70 mm) på kontaktorn (se punkt

"Konstruktion och montage").

Anslutningen av huvud- och

hjälpströmbanorna kan göras på

flera olika sätt (se punkt "Anslutningsteknik").


av det elektroniska överlastreläet

3RB12 kan dess avsedda

funktion testas med en TEST/

RESET-knapp (se punkt "TESTfunktion").


3RB12 är förutom

TEST-funktionen även försedd

med en STOPP-funktion (se

punkt "STOPP-funktion").



3RB12 finns att läsa under punkterna

"Användningsområde",

"Miljökrav", "Överlastreläer i

stjärn-triangel-kombinationer"

och "Drift med frekvensomriktare".


3RB12 skyddar motorn mot

överlast, fasosymmetri, fasbortfall,

övertemperatur och jordfel.

Kortslutningsskyddet (se punkt

"Kortslutningsskydd") måste förses

med en säkring eller en effektbrytare.

De elektroniska reläerna

överlastrelä 3RB12 är miljövänliga

(se punkt "Miljö") och

uppfyller alla globala viktiga normer

och certifieringar (se punkt

"Bestämmelser" och "Explosionsskydd


EEx").

Det finns många tillbehör som

passar till de elektroniska överlastreläerna

3RB12 (se punkt

"Tillbehör").








3RB12 till 820 A,




















3 Röd LED "Jordfel"

4 Röd LED "Överlast"

5 TEST-/RESET-knapp

6 1 S/1 Ö för överlast-/

termistorutlösning eller

1 S/1 Ö för överlast-/

termistor- eller jordfelsutlösning

7 Kontaktklämmor för termistor

8 Kontaktklämmor för extern summaströmtransformator

9 Kontaktklämmor för fjärrstyrd

eller automatisk RESET

10 Inställningsknapp för motorns

märkström

11 CLASS-inställning

12 1 S/1 Ö för jordfelsutlösning eller

1 S/1 Ö för överlastvarning

13 Analog utgång 4 mA till 20 mA



3RB12 är konstruerade för att

skydda trefasström-asynkronoch

enfas-växelströmsmotorer.

Om enfas-växelströmsmotorer

skall skydda med det elektroniska

överlastreläet 3RB12, så

får mikroprocessorn endast

kopplas till ytterledare. Därför

måste huvudströmbanorna i enlighet

med instruktionsboken till

det elektroniska överlastreläet

3RB12 anslutas till strömtransformatorerna.

Överlastreläer i stjärn-triangelkombinationer



måste man

se till att en tredjedel av motorströmmen

går genom nätkontaktorn.

Ett på nätkontaktorn påbyggt

överlastrelä måste ställas

in på denna 0,58 dels motorström.


3RB12 med inbyggd

jordfelsregistrering skall inte användas

i stjärn-triangel-kombinationer,

eftersom det uppträder

transienta strömtoppar vid omkoppling

från stjärn- till triangeldrift.

Dessa kan få jordfelsregistreringen

att reagera.



3RB12 är separat försörjda, d v s

det behövs en extra matningsspänning.

Detaljer om manöverströmkretsen

finns i "Tekniska

data".

4/41

1

2

3

4

4/42



3RB12 till 820 A,







som passar till termiska överlastreläer

med/utan kontaktor finns

under "Tekniska data" resp. "Valoch


Miljökrav

Reläerna är okänsliga mot yttre

påverkan t ex vibrationer, aggressiv

miljö, åldrande och stora

temperaturfluktuationer. I temperaturområdet

från –25 °C till

+70 °C kompenserar de elektroniska

överlastreläerna för temperaturen

3RB12 i överensstämmelse

med IEC 60 947-4-1/

DIN VDE 0660 del 102.



3RB12 är avsedda för normala

till svåra startbetingelser. Den

erforderliga utlösningsklassen

kan beroende på föreliggande

startbetingelser ställas in med

en 6-lägesomställare (CLASS 5,

10, 15, 20, 25 eller 30) Detaljerad

information om utlösningsklasser

finns under "Utlösningskurvor".











Denna måste enligt

IEC 60 947-4-1/DIN VDE 0660

del 102 ligga inom vissa fastlagda

gränser. Gränserna för

gränsutlösningsströmmen ligger

för de elektroniska överlastreläerna

3RB12 vid symmetrisk

3-polig belastning mellan 110%

och 120% av inställningsströmmen.



på högre utlösningsströmmar

som grundar sig

på karakteristikor för de s k utlösningsklasserna

(CLASS 10,

CLASS 20 osv). Utlösningsklasserna

beskriver tidsintervall

inom vilka överlastreläerna

3RB12 måste lösa ut vid en symmetrisk

3-polig belastning från

kallt tillstånd med en 7,2-faldig

inställningsström Ie .



10A 2 s till 10 s

10 4 s till 10 s

20 6 s till 20 s

30 9 s till 30 s

Utlösningskurvan för ett 3-polig

belastat överlastrelä 3RB12 från

kallt tillstånd (se diagram "Utlösningskurva

för 3-polig belastning")

gäller under förutsättning

att alla tre faserna samtidigt belastas

med samma ström. För att

minimera motorns uppvärmning

vid ett fasbortfall eller en strömosymmetri

på mer än 40 %

kopplar det elektroniska överlastreläet

3RB12 snabbt från

kontaktorn enligt utlösningskurvan

för 2-polig belastning från

kallt tillstånd (se diagram "Utlösningskurva

för 2-polig belastning").

Detta är principscheman för karakteristikor.

Karakteristikorna för de

enskilda termiska överlastreläerna

3RB12 kan erhållas från Technical

Assistance under e-mail-adress:

nst.technical-assistance@

siemens.de

Utlösningskarakteristika för

3-polig belastning















































Utlösningskarakteristika för

2-polig belastning




















































3RB12 efter en längre belastning


Ie reducerar utlösningstiden

med ca 30 %.



3RB12 har ett fasbortfallsskydd

(se punkt "Utlösningskurvor") för

att vid ett fasbortfall minimera en

uppvärmning av motorn vid enfasdrift.

Inställning


3RB12 ställs in på motorns märkström

med en vridknapp. Knappens

skala är kalibrerad i

ampere.



Genom att trycka på TEST-/

RESET-knappen kan en återställning

göras direkt på enheten.

En återställning på avstånd

(fjärr-RESET) är möjlig om man

ansluter en knapp till klämmorna

Y1 och Y2 på det elektroniska

överlastreläet 3RB12. Genom

bryggkoppling av klämmorna

Y1 och Y2 är även automatisk

RESET möjlig.





Återinkopplingstiden är ca

5 min. efter en strömberoende

utlösning orsakad av överlast,


oberoende av det inställda återställningssättet.

Denna tid som

finns fast registrerad i mikroprocessorn

gör att motorn hinner kylas

av.

Om man får en temperaturberoende

utlösning genom en ansluten

kalledar-(PTC)sensorkrets

kan reläet återställas manuellt eller

automatiskt först efter att kalledarens

lindningstemperatur

gått ner med 5 K under dess

starttemperatur.

Efter en jordfelsutlösning kan det


3RB12 direkt slås på utan återinkopplingstid.

TEST-funktion

Funktionen hos det driftberedda

reläet kan testas med den kombineradeTEST-/RESET-knappen.

Genom att trycka in knappen

upp till 2 s kan man testa

hårdvara, lysdioder, strömregistrering,

termistor- och jordfelsingång.

Om knappen hålls intryckt

upp till 5 s så utförs en test av

strömtransformatorn, motståndet

och mikroprocessorn utan

att motoruttaget kopplas från.

Motoruttaget kopplas från efter

5 s via utgångsreläet för 3RB12.

Med denna frånkoppling är alla

funktioner för det elektroniska

överlastreläet 3RB12 testade.

När det inte ligger någon spänning

på huvudströmkretsen görs

ingen funktionskontroll på

strömtransformatorerna och

motståndet.


Då man trycker på TEST-/

RESET-knappen kopplar det


3RB12 efter 5 s från kontaktorn

och därmed även motorn.

Genom att åter kort trycka på

TEST-/RESET-knappen kopplas

motorn åter in via kontaktorn.


Status för det elektroniska överlastreläet

3RB12 visas med tre

lysdioder:

Grön LED "Driftklar":

– Grönt ihållande ljus visar

"klart för drift". 3RB12 reläet

är inte klart för drift (LED

"från") när ingen manöverspänning

ligger på eller när

funktionstestet var negativt.

Röd LED "Överlast":

– Rött ihållande ljus ger signal

om en överlastutlösning pga

ström och/eller överlast och

röd blinkande LED visar en

förestående utlösning pga

överlast (överlastvarning).

Röd LED "Jordfel":

– Rött ihållande ljus visar ett

föreliggande jordfel.






3RB12 har två utgångar med en

slutande kontakt och en öppnande

kontakt vardera. Deras

beläggning är beroende av apparatvarianten

(se "Val- och beställningsdata"

liksom "Tekniska

data").

När det gäller hjälpkontakternas

utlösningsförhållande då manöverspänningen

sjunker kan man

skilja mellan mono- och bistabila

elektroniska överlastreläer

3RB12 (se "Val- och beställningsdata").

De monostabila elektroniska

överlastreläerna 3RB12 går till

läge "utlöst" vid manöverspänningsbortfall

(> 200 ms) och intar

efter att spänningen återkommit

samma läge som före bortfallet.

Dessa reläer är därför lämpliga

i anläggningar där manöverspänningen

inte speciellt övervakas.

De bistabila elektroniska överlastreläerna

3RB12 ändrar inte

sitt läge "utlöst" eller "inte utlöst"

vid ett manöverspänningsbortfall.

Endast i fall av överlast slår

hjälpkontakterna om då matningsspänning

ligger på. Dessa

reläer är därför lämpliga i anläggningar

där manöverspänningen

bevakas åtskilt.




120 mm, 145 mm och 230 mm

är försedda med skenanslutning

för huvudströmbanorna. Vid reläerna


70 mm leds däremot huvudströmskretsens

ledningar

kortslutningssäkert genom intagsöppningarna

på reläet direkt

till anslutningarna på kontaktorn.

Motorns inkommande

ledningar kan vid motormärkströmmar

IN mindre än 1,25 A

för varje fas ledas flera gånger

(n-faldigt) genom genomföringsöppningarna.

När man drar motorns

inkommande ledningar

flera gånger genom öppningarna

beräknas inställningsströmmen

Ie enligt följande formel:

Ie = n × IN med n ˆ 5.

Hjälpledaranslutningarna till alla

reläer 3RB12 är utförda med

skruvteknik.

Detaljerad information om olika

anslutningsmöjligheter finns under

"Tekniska data" och även under

"Val- och beställningsdata".





3RB12 till 820 A,


Egenskaper vid avbrott i manöverspänningen

Vid längre bortfall av manöverspänningen (> 0,2 s) reagerar utgångsreläerna olika

beroende på utförandet - mono- eller bistabilt relä.

Utgångsreläernas egenskaper Monostabila reläer Bistabila reläer

vid: 3RB12 .. -.... 0 3RB12 .. -....1

Bortfall av manöverspänningen Reläet löser ut Ingen ändring av hjälpkontakternas

kopplingsstatus

Manöverspänning kommer tillbaka Reläet återställs Ingen ändring av hjälpkontakternas

utan föregående utlösning

kopplingsstatus

Manöverspänning kommer tillbaka Reläet förblir utlöst

Reläet förblir utlöst

efter föregående utlösning

Återställning:

Återställning:

vid överlastutlösning efter 5 min.; vid överlastutlösning efter 5 min.;

vid termistorutlösning efter att tempe- vid termistorutlösning efter att temperaturen

sjunkit 5 K under starttemperaraturen sjunkit 5 K under starttemperaturen;

vid jordfelsutlösning genast turen; vid jordfelsutlösning genast

Mono- eller bistabila egenskaper hos utgångsreläerna





























Konstruktion XXXXX

och installation

Alla de elektroniska överlastreläerna

3RB12 kan installeras

separat. Reläerna med montagebredderna

120 mm, 145 mm

och 230 mm kan monteras direkt

på kontaktorerna med hjälp av

anslutningsskenor. Detaljerad

information om olika anslutningsmöjligheter

finns under

"Tekniska data" och även under

"Val- och beställningsdata".



3RB12 är inte avsedda för frekvensomformning.

Vid frekvensomformning

skall termistormotorskydden

3RN eller de termiska

överlastreläerna 3RU11

användas.

Miljö

Apparaterna tillverkas på ett miljövänligt

sätt och innehåller endast

miljövänliga och återvinningsbara

material.























Bestämmelser


3RB12 uppfyller normerna:

IEC 60 947-1/


IEC 60 947-4-1/


IEC 60 947-5-1/


IEC 60801-2, -3, -4, -5 och

UL 508/CSA C 22.2.


3RU12 är beröringssäkra enligt

DIN VDE 0106 del 100 och

klimathållfasta enligt IEC 60 721.

Explosionsskydd "förhöjd

säkerhet" EEx


3RB12 uppfyller kraven i föreskrifterna

om överlastskydd för



säkerhet" EEx d och EEx e,

IEC 50 019/ DIN VDE 0165,

DIN VDE 0170, DIN VDE 171

och PTB-provningsbestämmelser.

Utlösare med likströmsstyrning

skall isoleras galvaniskt med ett

batterinät eller säkerhetstransformator

enligt DIN VDE 0551.











Då man använder de elektroniska

överlastreläerna

3RB12 ..-....1 (ingen ändring i

kopplingsstatus för hjälpkontakterna

vid manöverspänningsbortfall)

som skydd för EEx d-

och EEx e-motorer rekommenderas

en åtskild övervakning av

manöverspänningen.

PTB-testrapport

Nr. 3.53-3907/96.


enligt riktlinje 94/9/EG: PTB 01

ATEX 3220.

Tillbehör

Följande tillbehör finns till de


3RB12:

olika summaströmtransformatorer

för extern jordfelsregistrering

en likspänningstillsats

ett plomberbart lock (oberoende

av storleken) för ström- och

CLASS-inställningsknappen

fästen till skruvbefästning av

3RB12 46 på en montageplatta

en montageplatta för snäppfäste

av 3RB12 53 på

normskena 75 mm och

olika klämskydd.

4/43

1

2

3

4

4/44



3RB12 till 820 A,



Kopplingsschema Uppkopplingsscheman

Överlastrelä 3RB12 standardutförande Skydd för enfasmotorer



















































































































3RB12 46 3RB12 5. och 3RB12 62





















































3RB12 46- … 0., - … 1 ;


































(Endast med reläer utan intern

jordfelsregistrering)

3RB12 53- … 0., - … 1.

3RB12 57- … 0., - … 1.

3RB12 62- … 0., - … 1.














Typ a b c d e f Typ a b c d e f g h i j k l m n o p

3RB12 46-1E

3RB12 46-1P

3RB12 46-1Q

15

10

10

29

34

34

24

29

29

47

46

46

–

48

48

–

4

4

3RB12 53-0F

3RB12 57-0K

3RB12 62-0L

120

145

230

85

85

85

155

175

190

110

105

120

40

50

70

«7

«9

«1



42

52

70

37

48

–

125

130

135



41

46

55

20

30

40

131

151

166

7,2

7,2

7,2

13

–

–





145

160

175

4

6

8







Notiser

4/45

1

2

3

4

Överlastreläer - Siemens

Create successful ePaper yourself

Delete template?

Save as template ?
