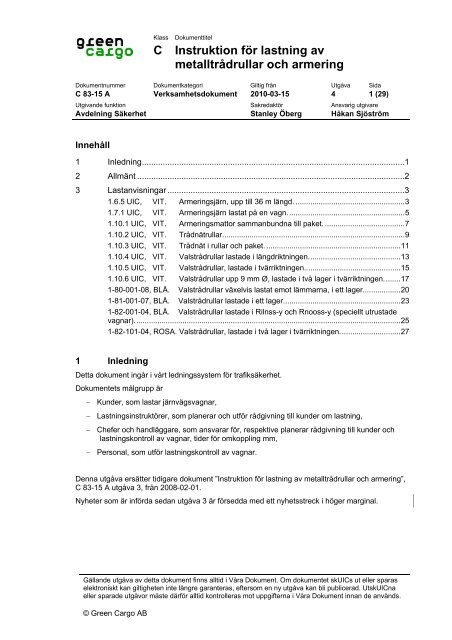

C Instruktion för lastning av metalltrådrullar och armering

Klass Dokumenttitel

C Instruktion för lastning av

metalltrådrullar och armering

Dokumentnummer Dokumentkategori Giltig från Utgåva Sida

C 83-15 A Verksamhetsdokument 2010-03-15 4 1 (29)

Utgivande funktion Sakredaktör Ansvarig utgivare

Avdelning Säkerhet Stanley Öberg Håkan Sjöström

Innehåll

1 Inledning ................................................................................................................. 1

2 Allmänt ................................................................................................................... 2

3 Lastanvisningar ...................................................................................................... 3

3.1 1.6.5 UIC, VIT.. Armeringsjärn, upp till 36 m längd. .................................................... 3

3.2 1.7.1 UIC, VIT.. Armeringsjärn lastat på en vagn. ....................................................... 5

3.3 1.10.1 UIC, VIT.. Armeringsmattor sammanbundna till paket. ...................................... 7

3.4 1.10.2 UIC, VIT.. Trådnätrullar. ...................................................................................... 9

3.5 1.10.3 UIC, VIT.. Trådnät i rullar och paket. ................................................................ 11

3.6 1.10.4 UIC, VIT.. Valstrådrullar lastade i längdriktningen. ........................................... 13

3.7 1.10.5 UIC, VIT.. Valstrådrullar, lastade i tvärriktningen.............................................. 15

3.8 1.10.6 UIC, VIT.. Valstrådrullar upp 9 mm Ø, lastade i två lager i tvärriktningen. ....... 17

3.9 1-80-001-08, BLÅ. Valstrådrullar växelvis lastat emot lämmarna, i ett lager.................. 20

3.10 1-81-001-07, BLÅ. Valstrådrullar lastade i ett lager. ....................................................... 23

3.11 1-82-001-04, BLÅ. Valstrådrullar lastade i Rilnss-y och Rnooss-y (speciellt utrustade

vagnar). .............................................................................................................................. 25

3.12 1-82-101-04, ROSA. Valstrådrullar, lastade i två lager i tvärriktningen. ............................ 27

1 Inledning

Detta dokument ingår i vårt ledningssystem för trafiksäkerhet.

Dokumentets målgrupp är

− Kunder, som lastar järnvägsvagnar,

− Lastningsinstruktörer, som planerar och utför rådgivning till kunder om lastning,

− Chefer och handläggare, som ansvarar för, respektive planerar rådgivning till kunder och

lastningskontroll av vagnar, tider för omkoppling mm,

− Personal, som utför lastningskontroll av vagnar.

Denna utgåva ersätter tidigare dokument ”Instruktion för lastning av metalltrådrullar och armering”,

C 83-15 A utgåva 3, från 2008-02-01.

Nyheter som är införda sedan utgåva 3 är försedda med ett nyhetsstreck i höger marginal.

Gällande utgåva av detta dokument finns alltid i Våra Dokument. Om dokumentet skUICs ut eller sparas

elektroniskt kan giltigheten inte längre garanteras, eftersom en ny utgåva kan bli publicerad. UtskUICna

eller sparade utgåvor måste därför alltid kontrolleras mot uppgifterna i Våra Dokument innan de används.

© Green Cargo AB

Dokumenttitel Dokumentnummer Utgåva Sida

Instruktion för lastning av metalltrådrullar

och armering

2 Allmänt

© Green Cargo AB

C 83-15 A 4 2 (29)

Denna utgåva behandlar metalltrådrullar, armering och innehåller kompletterande anvisningar,

överensstämmande med grundreglerna och giltiga för alla järnvägsföretag med godstrafik(vita

blad). Grunddokumenten utgörs av Riktlinjer för lastning av järnvägsfordon, A 83-01, samt

Lastningsinformation och övriga instruktioner för lastning av järnvägsfordon , C 83-01 A.

Anvisningar / riktlinjer indelas i olika typer av blad (vita, blå, rosa och gula). Förklaringar, se

dokumentet Riktlinjer för lastning av järnvägsfordon, A 83-01, Art 1.2.




3 Lastanvisningar

3.1 1.6.5 UIC, VIT.. Armeringsjärn, upp till 36 m längd.


C 83-15 A 4 3 (29)

Armeringsjärn upp till 36 m Lastanvisning 1.6.5

GODSSLAG

Enskilda vagnar eller vagngrupper

Böjbart armeringsjärn, i buntar upp till 36 m längd

VAGNAR

Vagnar i heltåg, kombitrafik och

vagnar med långslagig stötinrättning

Vagnar med lämmar eller stolpar och nedfällbara gavellämmar (K…, L…, R…, S…)

LASTNINGSSÄTT

① Buntarna sadellastas i max 4 skikt, direkt på vagnsgolvet, på lasttrösklar eller underlägg av trä

Fritt utrymme till:

② − sido- lämmar och stolpar ca: 10 cm

③ − nedfällda gavellämmar, minst 5 cm lodrätt (regleras genom höjden på underläggen)

④ Fritt utrymme min 50 cm

⑤ Buntarna når förbi träunderläggen ca: 100 cm.

Underlägg av trä

⑥ − i ett enda stycke som når över hela lastbredden

− fastspikade på vagnen utan sidolämmar

Varje enskild vagn får belastas upp till:

− max 75% för enkelaxliga vagnar

− max 85 % för vagnar med boggier

av den på vagnen angivna lastgränsen

SÄKRING

⑦ Buntarna säkras genom lämmar eller stolpar

− Lasten sammanbinds med ståltråd (Ø 8 mm) eller band (brottstyrka min 4000 daN)

⑧ • mellan vagnarna, och

⑨ • ca 1 m från buntens ändar, på vagnar utan sidolämmar

KOMPLETTERANDE UPPGIFTER

Lastens fördelning, se informationen i blad 0.1, dokumentet Lastningsinformation och övriga

instruktioner för lastning av järnvägsfordon, C 83-01 A..





C 83-15 A 4 4 (29)

Armeringsjärn upp till 36 m Lastanvisning 1.6.5

FIGURER

2001.10.01



vagnar med långslagig stötinrättning




3.2 1.7.1 UIC, VIT.. Armeringsjärn lastat på en vagn.


C 83-15 A 4 5 (29)

Armeringsjärn, lastad på en vagn Lastanvisning 1.7.1

GODSSLAG


Armeringsjärn

- sammanbundna i buntar



- antal bindningar per bunt är beroende på diametern, längd och buntvikt: en bindning per

3 m buntlängd, minst 2 bindningar/bunt, placerad minst 50 cm och högst 1 m från buntens

ände

- bindningar väl förspända

VAGNAR

Flakvagnar med eller utan gavellämmar och –stolpar samt med sidolämmar eller -stolpar och

trägolv eller lasttrösklar med inlägg av trä


① Buntar lastas över hela vagnens lastyta i högst 4 skikt (sadlat), direkt på vagnsgolvet,

lasttrösklar eller underlägg av trä med rektangulärt tvärsnitt, liggande på sin bredaste sida.

② Kortare buntar lastas efter varandra eller överlappande

③ I de övre skiten sadlas buntarna. För att underlätta omlastning, kan buntarna åtskiljas med

sneda eller lodräta träreglar.

Vid lastning utan gavellämmar resp. ovanför gavellämmarna

④ - för att förhindra buntens ände från självsvängningar, placeras underläggen mer än 1 m

från buntens ände,

⑤ - därigenom ligger bunten direkt på vagnsgolvet eller så läggs ytterligare underlägg under

buntens ände. Dessa underlägg ska säkras mot sidoförskjutning, t.ex. med min 4 spikar

(Ø 5 mm, inträngningsdjup min 40 mm) eller

⑥ - nedbindning med integrerad spännutrustning över underläggen (bindningens brottstyrka

2800 daN i enkel part)

Fritt utrymme är inte nödvändigt.




⑤

④

⑥ ⑦

⑦

SÄKRING


①

②

C 83-15 A 4 6 (29)

Sidosäkring genom lämmar eller stolpar (på grund av armeringsjärnens ytstruktur, även vid ett

större sidoavstånd än 10 cm ).

Lämmarnas och stolparnas verksamma höjd min 10 cm.

Vid säkring genom endast 2 stolpar, ska bunten nå förbi dessa med min

50 cm 30 cm

⑦ Når en bunts ände når förbi stolpen med mer än 1 m, sammanbinds lasten med dubbel

tvinnad järntråd (Ø 5 mm) eller spännband (brottstyrka 2800 daN).


Lastens fördelning, dimensioner (lastprofil), ombindning och nedbindning, se informationen i blad

0.1, 0.2, 0.6 och 0.7, dokumentet Lastningsinformation och övriga instruktioner för lastning av

järnvägsfordon, C 83-01 A.

2009.04.01

⑦

⑦

④

①

③





C 83-15 A 4 7 (29)

3.3 1.10.1 UIC, VIT.. Armeringsmattor sammanbundna till paket.

Armeringsmattor Lastanvisning 1.10.1

GODSSLAG




① Armeringsmattor sammanbundna till paket med minst 2 st. bindningar av ståltråd (Ø min 4

mm)

VAGNAR

Vagnar med stolpar och trägolv (K…, L…, R…, S…)


② Paketen lastas i flera skikt, direkt på vagnsgolvet, på lasttrösklar eller på underlägg av trä.

③ Fritt utrymme min

30 cm 0 cm

④ Paket som lastade ovanför stolptopp; avståndet minskas till lastprofilen med ytterligare 10 cm

(lastens gungning)

SÄKRING

⑤ Paket säkras genom stolpar

⑥ Vid säkring av endast 2 stolpar, ska paketen nå förbi stolpmitt med minst ca:

⑦ Varje stapel ska bindas ned minst 2 ggr

⑧ − avstånd till stapelände ca: 50 cm

30 cm 20 cm

− nedbindningsmaterial; vävda band (brottstyrka min 4000 daN) försedda med kantskydd,

och spännanordning, eller stålvajer (Ø min 8 mm) med spännanordning.


Lastens fördelning och dimensioner, se blad 0.1 och 0.2, dokumentet Lastningsinformation och

övriga instruktioner för lastning av järnvägsfordon, C 83-01 A.





C 83-15 A 4 8 (29)

Armeringsmattor Lastanvisning 1.10.1

FIGURER

2001.10.01







3.4 1.10.2 UIC, VIT.. Trådnätrullar.


C 83-15 A 4 9 (29)

Trådnät i rullar Lastanvisning 1.10.2

GODSSLAG


Trådnät i rullar, ombundna minst 2 ggr med ståltråd (Ø min 4 mm)

VAGNAR



Vagnar med väggar eller sido- och gavelstolpar och lämmar (E…, K…, Re…)


Rullarna lastas:

① − direkt på vagnsgolvet

− i vagnens tvärriktning

− sadlade i flera lager (skikt)

② Rullar som lastade ovanför stolptopp; avståndet minskas till lastprofilen med ytterligare

10 cm (lastens gungning)

SÄKRING

Rullarna säkras

③ − på vagnar med väggar, genom att hållas av väggarna med minst ½ rulldiametern

− på vagnar med stolpar

④ genom hårt spända nedbindningar, minst 2 bindningar i längdriktningen, och minst 1 bindning

per 3 m i tvärriktningen. Tvärbindningarna placeras ovanpå de längsgående bindningarna.

(nedbindningarnas brottstyrka min 1000 daN)

⑤ • rullar som ligger an emot gavelstolparna, hållas av stolparna med minst ½ rulldiametern

⑥ • rullarna i det översta skiktet, sammanbinds med varandra, med 2 st. bindningar av

ståltråd (Ø 4 mm)


Lastens fördelning och dimensioner (lastprofil), se informationen i blad 0.1 och 0.2, dokumentet.

Lastningsinformation och övriga instruktioner för lastning av järnvägsfordon , C 83-01 A.





C 83-15 A 4 10 (29)

Trådnät i rullar Lastanvisning 1.10.2

FIGURER

2001.10.01







3.5 1.10.3 UIC, VIT.. Trådnät i rullar och paket.


C 83-15 A 4 11 (29)

Trådnät i paket och rullar Lastanvisning 1.10.3

GODSSLAG




Trådnät i paket och rullar, ombundna med minst 2 bindningar av ståltråd (Ø 4 mm)

VAGNAR

Vagnar med väggar eller stolpar (sido- och gavelstolpar) och lämmar (E…, K…, Re…)


① Paketen lastas direkt på vagnsgolvet eller på underlägg av trä

② Rullarna lastas sadlade i flera skikt i vagnens tvärriktning

③ Rullar som lastade ovanför stolptopp; avståndet minskas till lastprofilen med ytterligare

10 cm (lastens gungning)

SÄKRING

Rullarna säkras

④ − på vagnar med väggar, genom att hållas av väggarna med minst ½ rulldiametern

− på vagnar med stolpar

⑤ genom hårt spända nedbindningar, minst 2 bindningar i längdriktningen, och minst 1 bindning

per 3 m i tvärriktningen. Tvärbindningarna placeras ovanpå de längsgående bindningarna.

(nedbindningarnas brottstyrka min 1000 daN)

⑥ • rullar som ligger vid gavelstolparna, hållas av stolparna med minst ½ rulldiametern

⑦ • rullarna i det översta skiktet, sammanbinds med varandra, med 2 st. bindningar av

ståltråd (Ø 4 mm)


Lastgräns, se blad 0.1, dokumentet Lastningsinformation och övriga instruktioner för lastning av

järnvägsfordon , C 83-01 A.





C 83-15 A 4 12 (29)

Trådnät i paket och rullar Lastanvisning 1.10.3

FIGURER

2001.10.01








C 83-15 A 4 13 (29)

3.6 1.10.4 UIC, VIT.. Valstrådrullar lastade i längdriktningen.

Valstrådrullar (med valfri diameter),

lastade i längdriktningen

GODSSLAG


Valstrådrullar

− med valfri tråddiameter

− rullarnas diameter mellan 1100 till 1300 mm

− bredd från 1100 till 2400 mm

− egenvikt 1100 till 2400 kg

Lastanvisning 1.10.4



① Rullarnas sammanpressning är speciellt omsorgsfullt utförd. Varje rulle sammanhålls med

minst 4 st. bindningar (brottstyrka 1400 daN), som är jämnt fördelade över rullens hela

omkrets.

Ingen bindning får vara slak eller brusten.

VAGNAR

Flakvagnar med trägolv och stolpar, samt sidolämmar (K…, Re…)


Valstrådrullarna lastas i vagnens längdriktning:

② Direkt på vagnsgolvet i 2 rader, på båda sidor om längdaxeln;

③ Med kontakt eller i det närmaste emot vagnens sidolämmar;

④ Ett övre lager är placerat mellan de båda undre lagren; det är indraget ca: 50 cm i förhållande

till det undre lagrets ändar.

SÄKRING

i längdriktningen:

⑤ genom gavellämmarna,

i tvärriktningen:

⑥ valstrådrullarna i det undre lagret ligger emot vagnens sidolämmar,

⑦ eller tillbakadraget från sidolämmarna, säkrade genom fastspikade styrreglar

(tvärsnitt min 90 x 90 cm)



järnvägsfordon , C 83-01 A.

Beroende på produktens kvalité, så kan ett skydd (kartong, plast, osv.) placeras mellan trådrullen

och vagnens sidolämmar.




Valstrådrullar (med valfri diameter),

lastade i längdriktningen

FIGURER

2002.07.01



C 83-15 A 4 14 (29)

Lastanvisning 1.10.4







C 83-15 A 4 15 (29)

3.7 1.10.5 UIC, VIT.. Valstrådrullar, lastade i tvärriktningen.

Valstrådrullar, lastade i tvärriktningen, sadlat Lastanvisning 1.10.5

GODSSLAG



− tråddiameter upp till max 9 mm

− rullarnas diameter mellan 1100 till 1300 mm

− bredd från 1100 till 1320 mm

− egenvikt 1100 till 1350 kg



① Rullarnas sammanpressning är speciellt omsorgsfullt utförd. Varje rulle sammanhålls med

minst 4 st. bindningar (brottstyrka 1400 daN), som är jämnt fördelade över rullens hela

omkrets.


VAGNAR

Flakvagnar med trägolv och stolpar, samt sidolämmar (K…, Re…)


Valstrådrullarna

② • lastas tätt intill vagnslämmarna i tvärriktningen, alltid på båda sidor om längdaxeln;

③ • lastas med stöd mot vagnens sidolämmar

④ • ligger emot gavelväggarna;

⑤ • ett övre lager – centrerat i vagnens längdaxel – är sadlat i de två undre raderna.

Den första sadeln vid varje gavelläm lämnas tom.

SÄKRING



järnvägsfordon , C 83-01 A.

⑥ Beroende på produktens kvalité, så kan ett skydd (kartong, plast, osv.) placeras mellan

trådrullen och vagnens sidolämmar.





C 83-15 A 4 16 (29)

Valstrådrullar, lastade i tvärriktningen, sadlat Lastanvisning 1.10.5

FIGURER

2004.10.01








C 83-15 A 4 17 (29)

3.8 1.10.6 UIC, VIT.. Valstrådrullar upp 9 mm Ø, lastade i två lager i

tvärriktningen.

Valstrådrullar, lastade i två lager i tvärriktningen. Lastanvisning 1.10.6

GODSSLAG



− Tråddiameter: ≤ 9 mm

− Rulldiameter mellan 1100 till 1300 mm

− Bredd från 1400 till 2400 mm

− Egenvikt: 1400 till 2400 kg



① Rullarnas sammanpressning är speciellt omsorgsfullt utförd, så att en bra stabilitet är

säkerställd. Varje rulle sammanhålls med minst 4 st. bindningar av glödgad järntråd, eller

stålband med minsta brottstyrka 1400 daN, som är jämnt fördelade över rullens hela omkrets.


VAGNAR

Flakvagnar med trägolv, stolpar, sido- och gavellämmar.

Vagnar med högbelastningsbara skjutdörrar enl. lastanvisning 100.2, i dokumentet

Lastningsinformation och övriga instruktioner för lastning av järnvägsfordon, C 83-01 A.


Valstrådrullarna lastas i vagnens tvärriktning

② • det undre lagret direkt på vagnsgolvet

• vid ev. fritt utrymme i undre lagret

③ − sadelrullen som låsning

④ − eller spikad kilning på golvet

• kilens höjd: minst 12 cm

• kilens längd:

− 1 kil med ca: ¾ av rullarnas bredd eller

− 2 kilar, vardera med en längd av minst 30 cm

6 spikar per kil (6 st. vid en enkel kil eller min 3 st. per kil vid min 30cm längd)

⑤ • ett övre sadlat lager, den första sadeln vid varje gavelläm lämnas tom

⑥ • valstrådrullar med större bredd ska lastas i undre lagret

⑦ • alla valstrådrullar måste vara centrade vid vagnens längdaxel

SÄKRING

⑧ Säkrade med dubbla lastsäkringsband 4 ggr, med en brottstyrka på minst 2200 daN,

fastbundna till den motsatta sidan, om möjligt snett dragna.





C 83-15 A 4 18 (29)







instruktioner för lastning av järnvägsfordon, C 83-01 A.

⑨ Beroende av produktens kvalité, så kan ett skydd (kartong, plast, …) mellan rullen och gavellämmen

användas.

FIGURER





C 83-15 A 4 19 (29)


2006.07.01








C 83-15 A 4 20 (29)

3.9 1-80-001-08, BLÅ. Valstrådrullar växelvis lastat emot lämmarna, i ett lager.

Utgivare av

detta blad

Befordringsväg:

(gäller för)

Normal rangering (vänsterspalt)

GODSSLAG


- valfri tråddiameter

= BLÅ meddelandeblad nr:

Genom ovanstående blad-nr, blir

följande meddelandeblad-nr ogiltigt

(slopas)

Alla sträckor hos UIC-anslutna järnvägsföretag

- rullarnas diameter mellan 1100 till 1400 mm

- enskilda rullar längd valfri

1

80-001-08

Vagnar i heltåg, kombitrafik och vagnar med

långslagig stötinrättning (högerspalt)

Flera korta valstrådrullar sammanbundna till en lastenhet genom vardera fyra jämnt fördelade

stålband eller ståltrådar (brottstyrka min. 1400 daN).

Sammanpressningen av rullarna och lastenheten utförs speciellt noggrant.

Varje rulle hålls samman av min fyra bindningar (brottstyrka min. 1400 daN), som fördelas så

jämnt som möjligt runt rullens hela omkrets.

Inga bindningar får vara lösa eller brustna.

VAGNAR

Flakvagnar med gavel- och sidolämmar och stolpar (K…,Re…).


① - Valstrådrullar med sin axel i vagnens tvärriktning.

- Lastning påbörjan från vagnens mitt eller från en gavelsida, växelvis placerade (även

parvis) emot sidolämmarna, i möjligaste mån över hela lastytans längd.

Ett fritt utrymme mellan sista lastenheten och gavellämmen ska säkras

② Korta lastenheter ligger i vagnens mitt

③ - Lastenheternas minsta överlappning över vagnens längdaxel 200 mm.










SÄKRING / FÖRSTÄNGNING

I vagnens längdriktning

④ genom gavellämmarna




C 83-15 A 4 21 (29)

Vid ett fritt utrymme mellan sista lastenheten och gavellämmen, säkras den sista lastenheten

med kilar enl. följande:

⑤ • Mellan sista lastenheten och gavellämmen appliceras min. två kilar

Kilarna fästs med vardera fyra spikar (två på insidan och två på yttersidan).

⑥ • Mellan den sista lastenheten och intilliggande lastenheten fästs min en kil med fyra

spikar (två på insidan och två på yttersidan).

• Spikdiameter min. 5 mm, inträngningsdjup min 40 mm.

I vagnens tvärriktning

• genom sidolämmarna






C 83-15 A 4 22 (29)

Beroende på produktens kvalité kan ett skydd användas mellan trådrullarna och

vagnslämmarna.


instruktioner för lastning av järnvägsfordon, C 83-01 A.

Påverkan på lasten vid stötprov enl. Tabell 4

Stötprov har inte blivit genomfört.

Lastsättet och lastsäkringen motsvarar UIC:s lastningsriktlinjer, del 1.

En tillfredställande lastsäkring har fastställts genom provtransporter.




3.10 1-81-001-07, BLÅ. Valstrådrullar lastade i ett lager.



detta blad



Normal rangering (vänsterspalt)

GODSSLAG


− valfri tråddiameter

− rulldiameter upp till 1600 mm

C 83-15 A 4 23 (29)

= ÖBB BLÅ meddelandeblad nr:



(slopas)

Alla sträckor hos UIC-anslutna järnvägsföretag

Rullens sammanpressning är speciellt omsorgsfullt utförd.

1

81-001-07

Vagnar i heltåg, kombitrafik och vagnar med

långslagig stötinrättning (högerspalt)

① − varje rulle sammanhålls med minst 4 st. bindningar (brottstyrka 1400 daN), som fördelas

jämnt över rullens hela omkrets.

− hopsättning av enkelrullar, genom 4 st. jämnt fördelade bindningar över hela omkretsen

(brottstyrka min. 1400 daN)

Ingen bindning får vara lös eller brusten, i förekommande fall skall bindningarna säkras mot

att glida ned.

VAGNAR

Vagnar med trägolv och gavellämmar/ -väggar, stolpar eller sidolämmar/ -väggar

(E…, K…, Re…).


Varje vallstrådrulle skall

② lastas på vagnsgolvet, tätt intill varandra, med rullens axel i tvärriktningen.

③ ev. tomrum i lasten, vid vagnens ena gavel.




FIG


I vagnens längdriktning

④ − placerade tätt intill gavellämmarna/ väggarna


C 83-15 A 4 24 (29)

⑤ − vid ett ev. tomrum i lasten, säkras alltid den sista rullen, med vardera 4 st. kilar som

spikas/skruvas både på kilens utsida och insida, varje kil fästs med minst 3 skruvar

(5x160 mm) eller 3 st. spikar (längd 160 mm, Ø min. 5mm), 2 skruvar/spikar fästs på

kilens utsida och 1 skruv/spik på insidan

I vagnens tvärriktning

⑥ − tätt intill sidolämmar/- väggar/ stolpar (avstånd ≤ 10 cm), verksamma upp till den säkrade

rullens ungefärliga tyngdpunktshöjd, eller

när avståndet är större än 10 cm

⑦ − genom distanser (träkonstuktioner, pallar, …), eller

− genom fastbindningar verksamma I vagnens tvärriktning (vävda band eller

lastsäkringsand) , bindningarna dras från surrningspunkten

⑧ − över rullen som skall säkras till motstående vagnsida och tillbaka genom rullens

centrumhål fästpunkten (loopbindning). Varje rulle skall vara fäst vid vagnens båda

sidor, brottstyrka för loopens bindningsmedel, min. 4000 daN, eller

⑨ − över rullen som skall säkras, genom centrumhålet och tillbaka över rullen till

motstående sidas fästpunkt; Bindemedlets brottstyrka i enkel part min 2000 daN.

Bindmedlen skyddas i erforderliga fall emot avnötning och emot att glida ned.


Lastens fördelning och dimensioner (lastprofil), se informationen i blad 0.1 och 0.2,

dokumentet Lastningsinformation och övriga instruktioner för lastning av järnvägsfordon,

C 83-01 A.

Påverkan på lasten vid stötprov enl. Tabell 4

Beroende på produktens kvalité kan skydd (kartong, plast, osv.) användas, mellan rullen och

vagnens sidolämmar.





C 83-15 A 4 25 (29)

3.11 1-82-001-04, BLÅ. Valstrådrullar lastade i Rilnss-y och Rnooss-y (speciellt

utrustade vagnar).


detta blad



= CFL BLÅ meddelandeblad nr:



(slopas)s utrustade

Alla sträckor hos UIC - banorna

100

82-001-04

Normal rangering (vänsterspalt) Vagnar i heltåg och kombitrafik (högerspalt)

GODSSLAG


− Alla tråddiametrar

− Rullarnas diameter mellan 1100 och 1300 mm







VAGNAR

Speciellt utrustade boggivagnar – flakvagnar med gavelväggar, med eller utan mekanisk

presenningshuv av typ Rilnss-y och Rnooss-y

② − med anpassade sadelställ, vilka är fäst i vagnsgolvet

③ − med löstagbara stolpar med en höjd av 1620 mm över golvet.

④ Stolparna är i sin övre del bundna med löstagbar kätting av stål, som är fäst i gavelväggarna.


Trådrullarna lastas,

• det undre lagret direkt i sadelställen (13 rullar)

• det övre lagret sadlat (12 rullar)

• de bredaste rullarna lastas i det undre lagret

• alla rullar måste vara centrerade i vagnens tvärriktning




FIG


Ingen



C 83-15 A 4 26 (29)

Lastfördelning, se blad 0.1, dokumentet Lastningsinformation och övriga instruktioner för

lastning av järnvägsfordon , C 83-01 A.

Lastens förhållande vid stötprov enl. Tab.4.

− Stötprov är inte genomfört

− Transporter är genomförda sedan 2001

− Inga olyckshändelser har inträffat





C 83-15 A 4 27 (29)

3.12 1-82-101-04, ROSA. Valstrådrullar, lastade i två lager i tvärriktningen.


detta blad

= CFL

ROSA meddelandeblad nr:



(slopas)

1

82-101-04

Befordringsväg: CFL, SNCF, B-Cargo, Railion Deutschland, ÖBB, SBB,

Railion Nederland, GC, Railon Danmark, RENFE, ČD,


ŽSSK

Normal rangering (vänsterspalt) Vagnar i heltåg och kombitrafik (högerspalt)

GODSSLAG


− Tråddiameter: ≤ 12 mm

− Rulldiameter mellan 1100 till 1300 mm







VAGNAR

Flakvagnar med trägolv, stolpar, sido- och gavellämmar.


Valstrådrullarna lastas i vagnens tvärriktning

② • det undre lagret direkt på vagnsgolvet

• vid ev. fritt utrymme i undre lagret

③ − sadelrullen som låsning

④ − eller spikad kilning på golvet

• kilhöjd: minst 12 cm

• killängd:

− 1 kil med ca: ¾ av rullarnas bredd eller

− 2 kilar, vardera med en längd av minst 30 cm

6 spikar per kil (6 st. vid en enkel kil eller min 3 st. per kil vid min 30cm längd)

⑤ • ett övre sadlat lager, den första sadeln vid varje gavelläm lämnas tom

⑥ • valstrådrullar med större bredd ska lastas i undre lagret

⑦ • alla valstrådrullar måste vara centrade vid vagnens längdaxel




FIG


C 83-15 A 4 28 (29)






C 83-15 A 4 29 (29)

⑧ Säkrade med dubbla lastsäkringsband 4 ggr, med en brottstyrka på minst 2200 daN,

fastbundna till den motsatta sidan, om möjligt snett dragna.


Lastfördelning, se blad 0.1, dokumentet Lastningsinformation och övriga instruktioner för

lastning av järnvägsfordon , C 83-01 A.

⑨ Beroende av produktens kvalité, så kan ett skydd (kartong, plast, …) mellan rullen och gavellämmen

användas.

Lastens förhållande vid stötprov enl. Tab.4.

Stötprov och provtransporter är utförda under ett flertal år, och har gett övertygande resultat.

C Instruktion för lastning av metalltrådrullar och armering

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
