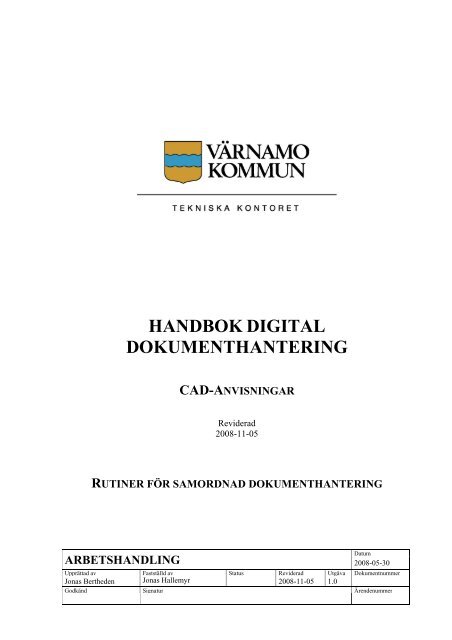

HANDBOK DIGITAL DOKUMENTHANTERING

ARBETSHANDLING

HANDBOK DIGITAL

DOKUMENTHANTERING

CAD-ANVISNINGAR

Reviderad

2008-11-05

RUTINER FÖR SAMORDNAD DOKUMENTHANTERING

Datum

2008-05-30

Upprättad av Fastställd av Status Reviderad Utgåva Dokumentnummer

Jonas Bertheden Jonas Hallemyr 2008-11-05 1.0

Godkänd Signatur Ärendenummer



Sida 2 av 27

Dokumenttitel Reviderad

CAD-Anvisningar 2008-11-05

INNEHÅLLSFÖRTECKNING

1 INLEDNING ...................................................................................................................... 5

1.1 BAKGRUND OCH SYFTE ....................................................................................................... 5

1.2 ANSVAR OCH UPPHOVSRÄTT .............................................................................................. 5

1.3 DATASÄKERHET ................................................................................................................. 5

1.4 KVALITETSSÄKRING ........................................................................................................... 5

1.5 UPPHANDLING .................................................................................................................... 5

1.6 TEKNISK UTFORMNINGSSTANDARD .................................................................................... 5

1.7 KONTAKTPERSON ............................................................................................................... 6

1.8 DEFINITIONER .................................................................................................................... 6

1.9 FILINNEHÅLL ...................................................................................................................... 7

1.10 SKANNING ........................................................................................................................ 7

1.11 UTFORMNING AV RITNINGAR OCH SCHEMAN .................................................................... 7

1.12 REVIDERING AV BEFINTLIG DOKUMENTATION .................................................................. 8

2 REGLER FÖR DOKUMENTKLASSEN RITNINGAR ............................................... 8

2.1 ALLMÄNT ........................................................................................................................... 8

2.2 ALLMÄN BESKRIVNING FÖR RITNINGSDEFINITIONS- OCH MODELLFILER ............................. 8

2.3 SAMBAND MELLAN RITNINGSDEFINITIONS- OCH MODELLFILER .......................................... 9

2.4 FÄRGER OCH LINJEBREDDER ............................................................................................. 10

2.4.1 AutoCAD ............................................................................................................... 10

2.4.2 Övriga CAD-applikationer ................................................................................... 10

2.4.3 Anmärkning .......................................................................................................... 10

2.5 LAGER .............................................................................................................................. 10

2.5.1 Lagerhantering allmänt ........................................................................................ 10

2.6 KOORDINATSYSTEM ......................................................................................................... 10

2.6.1 Höjder ................................................................................................................... 10

2.6.2 Plushöjder ............................................................................................................. 10

2.6.3 Modellens insättningspunkt .................................................................................. 10

2.6.4 Ritningsblankettens insättningspunkt ................................................................... 11

2.7 MÅTTSÄTTNINGAR ........................................................................................................... 11

2.8 TEXTSTILAR OCH TEXTHÖJDER ......................................................................................... 11

2.8.1 Godkända textstilar .............................................................................................. 11

2.8.2 Texthöjd ................................................................................................................ 11

2.9 RITNINGSBLANKETTER ..................................................................................................... 11

2.9.1 Storlek, format ...................................................................................................... 11

2.9.2 Disposition, översikt, förklaringstexter mm. ........................................................ 11

2.9.3 Placering ritningsram .......................................................................................... 12

2.10 NAMNRUTA .................................................................................................................... 12

2.10.1 Layouter ............................................................................................................ 12

2.10.2 Modeller ............................................................................................................ 12

2.11 ORIENTERINGSFIGUR TILL NAMNRUTAN ......................................................................... 12

2.12 KOMPLEMENTFILER ........................................................................................................ 12

2.13 REVIDERING AV RITNINGAR ............................................................................................ 12

2.13.1 Modeller ............................................................................................................ 12

2.13.2 Ritningsdefinitionsfiler ...................................................................................... 13

Handbok digital dokumenthantering - Anvisningar för digital hantering.doc (Utskriven: 2008-11-11 18:40:00)



Sida 3 av 27



2.14 GODKÄNDA APPLIKATIONSPROGRAM ............................................................................. 13

2.14.1 AutoCAD ........................................................................................................... 13

2.14.2 Andra CAD-program och applikationer ........................................................... 13

3 REGLER FÖR DOKUMENTKLASSEN SCHEMAN ................................................ 13

3.1 ALLMÄNT ......................................................................................................................... 13

3.2 BLADNUMMER .................................................................................................................. 13

3.3 SCHEMABLANKETTER ....................................................................................................... 13

3.3.1 Storlek, format ...................................................................................................... 13

3.3.2 Logotype ............................................................................................................... 14

3.3.3 Blankettvarianter .................................................................................................. 14

3.3.4 Blankettens schemahuvud ..................................................................................... 14

3.4 INNEHÅLLSFÖRTECKNING FÖR KRETSSCHEMAN ............................................................... 14

3.5 UTSKRIFT ......................................................................................................................... 15

3.6 UNDERLAG I FORM AV PAPPER OCH RITFILM ..................................................................... 15

3.7 GODKÄNDA APPLIKATIONSPROGRAM ............................................................................... 15

3.7.1 Gällande AutoCAD-versioner .............................................................................. 15

3.7.2 CAD-applikation för schemaritning ..................................................................... 15

4 NAMNGIVNING ............................................................................................................. 15

4.1 GEMENSAMT FÖR ALL FILNAMNGIVNING .......................................................................... 15

4.2 REGLER FÖR NAMNGIVNING AV DOKUMENT ..................................................................... 16

4.3 NAMNGIVNING AV MODELLFILER ..................................................................................... 16

4.4 NAMNGIVNING AV KOMPLEMENTFILER / BASFILER ........................................................... 17

5 KATALOGSTRUKTURER ........................................................................................... 17

5.1 MÅL FÖR KATALOGSTRUKTURERING ................................................................................ 17

5.2 PROJEKTSTRUKTUR .......................................................................................................... 17

6 DATATEKNISKA KONTROLLER ............................................................................. 18

6.1 ALLMÄNT ......................................................................................................................... 18

7 DOKUMENTLEVERANSER ........................................................................................ 18

7.1 ALLMÄNT ......................................................................................................................... 18

7.2 LEVERANS AV DOKUMENTATION ...................................................................................... 19

7.3 LEVERANS AV DOKUMENT FÖR GRANSKNING ................................................................... 19

7.4 LEVERANS AV SLUTDOKUMENTATION .............................................................................. 19

7.5 OMFATTNING AV DOKUMENTLEVERANSER ....................................................................... 19

7.6 FÖLJEBREV VID DOKUMENTLEVERANSER ......................................................................... 20

7.7 DATAFORMAT FÖR ÖVERFÖRING ...................................................................................... 20

7.7.1 Gällande filtyper ................................................................................................... 20

7.7.2 Gällande filformat ................................................................................................ 20

8 TABELLER ...................................................................................................................... 21

8.1 ANSVARIG PART OCH BETECKNINGAR .............................................................................. 21

8.2 LÖPNUMMER / LÄGESKOD ................................................................................................ 21

8.3 MODELLENS INNEHÅLL .................................................................................................... 22

8.4 KOMPLEMENTFILENS INNEHÅLL ....................................................................................... 22




Sida 4 av 27



8.5 TEKNISKT SYSTEM ............................................................................................................ 23

8.6 HANDLING / SKEDE .......................................................................................................... 26

8.7 FORMAT ........................................................................................................................... 26

8.8 SKALA .............................................................................................................................. 26

8.9 BYGGNADSFÖRTECKNING................................................................................................. 27

8.10 DOKUMENTKLASS / DOKUMENTTYP ............................................................................... 27

Bilagor

Kontrollplan 1.0

Checklista 1.1 Ritningar

Checklista 1.2 Scheman

Checklista 1.3 Inleveranser

Förord

Denna handbok om digital dokumenthantering har skapats med syftet att underlätta förvaltningen av

bygg- och anläggningsdokument i digital form, såsom ritningar och scheman.

Syftet är aktuellt både vid projektering och vid förvaltning, som påverkar dokumentationen. Handboken

är således tillämpbar vid alla slags processer som påverkar och förändrar dokument, med såväl

interna som externa parter. Det skall dock understrykas att handboken i första hand anger hur

dokumentation är utformad vid utlåning och hur den skall vara utformad vid återlämnande.

Målet är att skapa bättre ordning och reda på digitala dokument. Med digital hantering finns

möjligheter till bättre informationsspridning via exempelvis web-teknik eller e-post. Den digitala

hanteringen medför dock en hel del begränsade möjligheter och svårigheter att kontrollera kvaliteten

på innehållets struktur, vilket kan leda till behov av onödiga hanteringsproblem vid användandet.

Dessutom kräver ofta sådana hanteringsproblem en kunskap om tekniken som användaren inte alltid

har. Tekniken är inte alltid optimerad för beställaren i ett byggprojekt, och ofta efterlämnar alltför

många projekt ohanterliga mängder av dokumentfiler, där betydande svårigheter att finna den

gällande dokumentationen råder. I förlängningen innebär detta förhållande en dyrare

anläggningskostnad för beställaren, den digitala revolutionen till trots.

Ledare i verksamhetens organisationer och i projekt förväntas dessutom inse att digital

dokumenthantering är komplicerad och en källa till löpande datatekniska problem om inte hanteringen

tas på allvar. En ordentlig planering ger en hanteringsmässig smidighet och en bättre totalekonomi.

Belöningen kan därefter hämtas i en effektivare digital dokumenthantering och därmed en lägre

kostnad för driften av anläggningen.

Detta är det uteslutande motivet till denna handboks existens.

Göteborg 2008-01-01

PROVANUM AB




Sida 5 av 27



1 INLEDNING

1.1 Bakgrund och syfte

Värnamo kommuns mål är att få bättre ordning och reda i arkivet samt att öka tillgången till

dokumenten via digital hantering. Samtidigt skall detta arbete leda till kvalitetshöjning av

dokumentationen vilket är till nytta för både projektering och förvaltning.

Denna handbok fungerar som ett regelverk för hur dokument skall levereras mellan Värnamo

kommun och berörda projektörer.

Observera att det står varje part fritt att projektera efter sedvanlig egen ordning, men alla

dokument måste följa handbokens regelverk då dokumentationen återlämnas till

Värnamo kommun.

1.2 Ansvar och upphovsrätt

Ansvariga för att handboken tillämpas, är arkivsamordnare och projektledare inom Värnamo

kommun samt hos kontrakterade leverantörer.

Värnamo kommun har nyttjanderätten till leverantörens arbetsresultat som redovisas i

dokumenten. Värnamo kommun äger rätten till all utlånad dokumentation, som förvaras hos

leverantören under projekttiden. Dokument som är utlämnade för revidering får inte delges

tredje part utan tillstånd från Värnamo kommun.

Upphovsmannarätten skall beaktas. Ägande- och nyttjanderätten till nyproducerade

handlingar, övergår vid överlämnande av färdigställt material till Värnamo kommun.

Värnamo kommun äger rätt att fritt och utan inskränkning disponera handlingar i

fastighetsförvaltningen och i samband med framtida ombyggnader.

1.3 Datasäkerhet

Respektive part ansvarar för att rutiner för säkerhetskopiering och virusskydd upprättas och

efterlevs på betryggande sätt.

1.4 Kvalitetssäkring

Kvalitetssäkringen av att dokumentationsarbetet utförts enligt denna handbok, skall vid

återlämnandet till Värnamo kommun bekräftas av checklistor. Checklistor finns som bilaga

till denna handbok.

1.5 Upphandling

Etableringen av handboken skall göras redan vid upphandlingen av projektet och ingå som en

del i upphandlingsunderlaget.

1.6 Teknisk utformningsstandard

Dokumentation över bygg- och anläggningar skall utföras enligt rekommendationerna i

Bygghandlingar 90, de1 1 - 8.

Vid avvikelser från vad som anges i denna handbok gentemot standard gäller handboken i

ARBETSHANDLING

Datum

2008-05-30

Upprättad av Fastställd av Status Reviderad Utgåva Dokumentnummer

Jonas Bertheden Jonas Hallemyr 2008-11-05 1.0

Godkänd Signatur Ärendenummer



Sida 6 av 27



första hand.

1.7 Kontaktperson

Värnamo kommuns kontaktperson i frågor som rör denna handbok är:

Jonas Hallemyr E-post: Jonas.H.Hallemyr@varnamo.se Tel: 0370-377043

1.8 Definitioner

Dokument Dokument är samlingsnamnet för handlingar, textdokument, ritningar och scheman

och avser traditionella dokument som är identifierbara, klassade efter typ av

innehåll, versionshanterade och läsbara av människa. Normalt produceras dessa på

skrivaren/plottern/bildskärm.

Handling Handling är en samling dokument som uppnått, eller tilldelats, en viss legal status,

exempelvis ”Godkänd” för användning i en process.

Schema Schema avser symbolisk representation av funktioner eller objekt där skala inte är

angiven eller nödvändig för förståelse

Ritning Ritning som begrepp används här endast för det färdiga dokumentet som det

redovisas på pappret, eller förekommande fall på bildskärmen. Ritningen är alltså

en presentation, inte lagrade data.

Dokumentfil

Schemafil

Ritningsfil

En ritning kan digitalt presenteras som en plott- eller rasterfil.

Dokumentfil är en digital representation av ett dokument, vanligen i relationen ett

dokument och en dokumentfil. Men både relationen ett dokument och flera

dokumentfiler eller en dokumentfil och flera dokument förekommer. Jfr med

schemafil, ritningsfil samt plottfil, utskriftsfil och rasterfil.

Applikationsfil En applikationsfil är den fil som aktuell applikation skapar och behöver för

redigeringsarbeten. Exempel är dwg-fil från AutoCAD och doc-fil från MS Word.

Arkivfil En arkivfil är en rasterfil som genereras från applikationsfilen. Anledningen är att

få ett arkivbeständigt format.

Metadata Information om textdokument, ritningar, schemor, ritnings-definitioner, modeller,

plott- och rasterfiler lagras i separata meta-datafiler som innehåller metadata.

Metadata är information som beskriver ett dokuments egenskaper.

Ritningsorienterad

CAD

Modellorien-terad

CAD

Modellfil

Xref

Basfil

Ritningsorienterad CAD är en efterbildning av det manuella sättet att framställa

ritningar. Varje CAD-fil innehåller då en ritningsblankett med namnruta samt

linjer och texter som avbildar byggnaden.

Modellorienterad CAD innebär att man samlat avbildar hela eller delar av

byggnaden eller anläggningen, med utgångspunkt från byggnadens indelning.

Avbildningen kan bestå av grafiskt orienterad information, men också

beskrivningar och förteckningar i text och siffror. Modellen presenteras i sin tur på

ritningar och i andra dokument.

Modellfiler (också kallade CAD-modeller eller Xref´s) innehåller avbildning av

byggnaden eller anläggningen och all information som är direkt lägesanknuten till

denna. Vissa modellfiler är gemensamma basfiler, vilka utgör

projektgemensamma underlag till respektive projektörs egen information.

Ritningsdefini- Ritningsdefinitionsfil (också kallad vyfil eller ritdef) innehåller den information




Sida 7 av 27



tionsfil som krävs för att koppla ihop utsnitt ur modellen med grafik, som hör till

ritningsblanketten. Modellens grafik kopplas med hjälp av externa referenser.

Ritnings-blankett,

schemablankett

Ritningsblanketten kan kopplas till ritningsdefinitionsfilen som en extern referens

eller sättas in som ett block. Vid leverans till Värnamo kommun alltid som block.

Komplementfil Komplementfiler som knyts till ritningsdefinitionsfilen är gemensamma för

projektet och kan vara namnruta, orienteringsfigur, standardtexter och

teckenförklaringar i ritningens textfält.

Plottfil

Utskriftsfil

Rasterfil

Projektnummer/na

mn vid leveranser

Plottfil, utskriftsfil eller rasterfil är en lagrad version av de data som sänds till en

plotter eller skrivare vid utskrift. Denna information sparas i ett format som enbart

beskriver grafiken och inte CAD-filernas logiska struktur. En plottfil är inte möjlig

att redigera direkt som en CAD-fil. Filerna är vid korrekt upplösning att betrakta

som en äkta kopia av den utskrivna pappersritningen då alla typsnitt, linjetyper

eller skrafferingsmönster återges korrekt. Vissa typer av rasterfiler kan också ses

som det enda arkivbeständiga formatet, t ex CALS raster.

Anges på CD-skivor och liknande transportmedia vid leverans av filer:

Projektnummer/-namn”, ”Projektskede”, ”Kostnadsställe”, ”Husnamn”, ”Tekniskt

system” och ”Datum för projektskede”

Projektskede Den fas i vilket byggprojektet befinner sig i, och som dokumenten stämplas

exempelvis Förfrågningshandling eller Bygghandling.

Kostnadsställe Värnamo kommuns kostnadskonto för fastighet eller liknande.

Byggnadsnamn Byggnadens namn och/eller beteckning.

Tekniskt system Benämning på det system som dokumentationen avser att beskriva.

1.9 Filinnehåll

Varje ritningsfil skall innehålla endast en ritning per fil, dvs ett dokument. En ritningsfil kan

vara uppbyggd som en ritningsdefinitionsfil med underliggande externa referensfiler, vars

filstruktur i sådana fall skall bibehållas.

Varje schemafil skall innehålla endast ett blad, dvs ett dokument eller ett blad.

1.10 Skanning

Skanning av befintliga pappersdokument skall utföras enligt följande krav:

• Rasterfil skall vara cals med minsta upplösning 400 dpi.

• Läsbarheten skall kontrolleras efter skanningen. Rasterfilen får ej vara roterad.

1.11 Utformning av ritningar och scheman

Notera att befintlig dokumentation från Värnamo kommun inte alltid skall revideras till ett

utförande enligt denna handbok beroende av dokumentets historik, se nedan.

Följande lista sammanställer generella krav gällande ritningar och scheman som upprättas:

1. Ritnings- och schemaunderlag skall alltid upprättas i CAD-miljö enligt denna

handbok.

2. Ritningar och scheman skall upprättas enligt svensk standard.




Sida 8 av 27



3. Ritningsfilen (ritningsdefinitionsfilen för CAD-modeller) skall innehålla all information

om ritningen, även ritningsformuläret, och kunna skrivas ut komplett på papper utan

förtryckt formulär.

4. Varje schemafil skall innehålla endast ett schema (blad). All information om ett schema

skall finnas i en schemafil. Det är alltså inte tillåtet att skapa flera blad i en och samma

fil.

5. Ritningens eller schemanas ritstämpel/namnruta skall vara komplett ifyllda.

6. Vid revideringar skall ändringsnotering fyllas i. Omritad ritning/schema skall förses med

senaste ändringsnotering samt ursprungsdatum överförda från ursprungsoriginalet.

7. Vid slutleveranser av ritningar och scheman skall dessa märkas Relationshandling.

1.12 Revidering av befintlig dokumentation

Beroende på omfattningen och kvaliteten på befintlig CAD-dokumentation görs i varje

projekt ett val i vilken omfattning handboken skall följas.

Om den befintliga CAD-dokumentationen håller en god klass som går att bygga vidare på,

och om en uppdatering av befintlig dokumentation till handbokens standard medför stora

merkostnader, skall det befintliga CAD-formatet behållas.

Om den befintliga CAD-dokumentationen är av sämre kvalitet eller helt saknas, och det

bedöms som värdefullt att förbättra kvaliteten, skall hela byggnaden revideras till en standard

enligt denna handbok.

Värnamo kommun avgör omfattning för aktuellt projekt.

2 REGLER FÖR DOKUMENTKLASSEN RITNINGAR

2.1 Allmänt

Vid framtagandet av planritningar skall modellorienterad CAD tillämpas. Detta innebär att i

princip allt ritarbete skall ske i modellfilerna.

All geometri ritas i gemensamt koordinatsystem. Alla modeller skall ritas i skala 1:1 och i

enheten meter eller millimeter. Lagerstrukturen skall vara välordnad och följa kraven enligt

denna handbok.

2.2 Allmän beskrivning för ritningsdefinitions- och modellfiler

Ritningar byggs upp genom att modellfiler kopplas till en ritningsdefinitionsfil. Utsnitt (vyer)

ur modellen redovisas sedan i ritningsdefinitionsfilen. Det är ett krav att använda en

vy/layout per ritningsdefinitionsfil. Samma utformning av vyer (viewports) skall användas av

samtliga teknikområden. Namn på vyer skall vara AutoCAD standard. Ev. planinformation

som ej redovisar aktuell vy (plandel) skall skrafferas i ritningsdefinitionsfilen alternativt läsas

in som komplementfil ”M5” enligt tabell 8.4 komplementfilens innehåll, nedan.

En modell utgörs av en väl avgränsad del, t ex ett våningsplan eller ett system (ex

belysningssystem), och får ej innehålla andra vyer/layouter än AutoCAD standard.




Sida 9 av 27



Varje konsult ritar sitt teknikområde på egna modellfiler. Finns arkitekt skall dennes

modellfil infogas som extern referens i övrigas modeller.

2.3 Samband mellan ritningsdefinitions- och modellfiler

I en ritningsdefinitionsfil infogas modellfiler och komplementfiler som externa referenser.

Knytningen skall utföras med metod ”Overlay” samt med relativ sökväg. Modeller skall

sättas in i lager ”0” då detta lager sällan släcks eller låses, alternativt ett eget lager ”XREF”.

Syftet med att arbeta med externa referenser är, att ha endast ett original av varje del av

objektet och av varje teknikområde, så att ändringar endast behöver utföras på ett ställe.

Stomlinjer, (i katalog P),

(alternativt som eget lager i Amodellen)

Husstomme,

(i katalog A)

Orienteringsfigur,

(i katalog P)

Namnruta, skall

sättas in som block

pappersarean.

Ritningsblankett,

(i katalog P), (alternativt

som block)

Ritningsdefinitionsfil,

(i katalog RITDEF)

Ritningsblankett,

orienteringsfigur, norrpil och

måttstock, kan sättas in i

ritningsdefinitionsfilen som block.

Ritning,

(i katalog RITNING)

Modellfiler sätts in som externa referenser i ritningsdefinitionsfilen

Figur 1 Förhållandet mellan ritningsdefinitionsfiler, modellfiler och komplementfiler

En ritning är en rastrerad eller

plottad ritningsdefinition.




Sida 10 av 27



2.4 Färger och linjebredder

2.4.1 AutoCAD

För byggnadsritningar gäller Bygghandlingar 90 som standard för färger och linjebredder.

2.4.2 Övriga CAD-applikationer

Övriga CAD-applikationer, som använder egna färgsystem, får följa respektive applikations

eget färgsystem.

2.4.3 Anmärkning

Linjebredder som finns angivna i lagerförteckningarna avser utskrifter i skala 1:50 och 1:100.

Vid utskrifter i skala 1:200 skall linjebredder halveras.

2.5 Lager

2.5.1 Lagerhantering allmänt

För byggnadsritningar gäller SB11 lagerstruktur som standard. Lagerstruktur enligt BH90

kan komma att bli aktuellt om Värnamo kommun medger detta.

Allt som ritas skall följa lagrets färg, dvs att rita ”Bylayer”.

Vissa CAD-applikationer använder en egen hård standardisering av lager och denna måste i

så fall undantagsvis accepteras. Värnamo kommun skall alltid kontaktas i sådant fall.

Värnamo kommun avgör om befintliga modellers lager skall konverteras till ny standard.

2.6 Koordinatsystem

Ritningar skall upprättas i AutoCAD's koordinatsystem. Objektet skall ritas in med positiva

koordinater.

Ett projektanpassat koordinatsystem (UCS i AutoCAD), sekundärnät, kan behöva upprättas.

Detta för att underlätta hanteringen av CAD-modellerna i projektet.

I AutoCAD får systemvariablen ”Base” inte ändras utan skall behålla standardvärdet X=0.0,

Y=0.0 och Z=0.0 i WCS.

2.6.1 Höjder

Höjder skall anges i millimeter ovan mark- eller golvplan.

2.6.2 Plushöjder

Plushöjder anges i meter med 2 decimaler.

2.6.3 Modellens insättningspunkt

Alla modellfiler skall ha en gemensam fastlagd insättningspunkt (0,0,0) i modelarean.

Nollpunkten för modellfilerna sätts längst ner till vänster utanför byggnaden, så att

byggnaden kan ritas med positiva koordinater. Tänk på plats för måttsättning.




Sida 11 av 27



Figur 2 Nollpunkten för modellfilerna placeras utanför byggnaden.

2.6.4 Ritningsblankettens insättningspunkt

Ritningsblanketten sätts in i pappersarean (paper space). Origo (0,0,0) utgörs av blankettens

nedre vänstra hörn.

2.7 Måttsättningar

Koordinatangivelser och måttsättning skall stämma överens med mätningar som kan göras i

datorn eller på ritningskopia. D vs allt ritarbete skall utföras måttriktigt.

Måttsättningen skall indelas på flera CAD-lager som huvud- och detaljmått.

2.8 Textstilar och texthöjder

All textning på ritningar skall utföras med versaler.

2.8.1 Godkända textstilar

Godkända textstilar är AutoCAD's standardfonter för Windows samt textstilar utförda med

Windows standardfonter så kallade TrueType fonter.

Undantag kan göras om särskilda skäl finns. Ett sådant undantag kan vara teckensnitt för

logotyp. Används ”undantagsfonter” skall dessa bifogas dokument vid leverans.

2.8.2 Texthöjd

Texthöjd för normal text på ritningar skall vara minst 2,5 mm vid ritningsskalan 1:50. Text i

modellen bör redan i tidiga skeden skrivas med texthöjden anpassad till skala 1:50 när planer,

fasader och sektioner i bygghandlingarna skall redovisas i denna skala.

Texthöjd för kompletterade text, exempelvis ledningsarea, kan utföras i texthöjd 1.8 mm vid

ritningsskala 1:50.

2.9 Ritningsblanketter

2.9.1 Storlek, format

Ritningsformatet för ritningar skall samordnas till att vara så lika som möjligt, i regel lika vid

redovisningen av likadana objekt. Formaten får vara A1 eller A3 enligt BH 90 och skall

innehålla skalstock.

2.9.2 Disposition, översikt, förklaringstexter mm.

Information som är unik för aktuell ritning läggs direkt i ritningsdefinitionsfilen. Detta gäller

exempelvis namnruta.

Förklaringstexter läggs i modellfilerna och placeras i eget utsnitt (viewport) i

ritningsdefinitionsfilen.




Sida 12 av 27



2.9.3 Placering ritningsram

Ritningsramen skall vara placerad i pappersarean (paper space) med insättningspunkten

0,0,0. Skalan skall vara 1:1 i pappersarean så att det går att plotta med skala 1=1.

2.10 Namnruta

Namnruta erhålles av Värnamo kommun.

Förklaringstext

Ritningsram

Namnruta

2.10.1 Layouter

Layouter skall förses med särskild namnruta ”NAMNRUTA”. Denna namnruta skall

användas på samtliga ritningar, namnet skall alltid vara NAMNRUTA.DWG och utöver

anvisad plats får inget ändras. Attribut får alltså ej redigeras (enbart värden fyllas i).

Namnrutan skall vara placerad i pappersarean.

2.10.2 Modeller

Modellfiler skall förses med särskild namnruta ”NAMNRUTA_MODELL”. Namnet skall

alltid vara NAMNRUTA_MODELL.DWG. Attribut får ej redigeras (enbart värden fyllas i).

Namnrutan skall vara placerad i modellarean. Rekommenderad placering -10000, -10000, 0

från nollpunkten för ansvarig part A. Övriga ansvariga parter placerar sina namnrutor i

samma ordning som finns i konsultruta i namnruta för layouter ovan. Insättningspunkter

finns markerade.

2.11 Orienteringsfigur till namnrutan

Orienteringsfiguren skall innehålla ytterkontur på byggnaden, sektionsfigur med marknivå

och norrpil.

Information om byggnadens objektnamn, byggnadsbeteckning och plandel skall framgå av

orienteringsfiguren.

2.12 Komplementfiler

Projektgemensamma modellfiler som saknas men behövs skall upprättas och administreras

av arkitekten i projektet. T ex modulnät och konnektionslinjer.

2.13 Revidering av ritningar

2.13.1 Modeller

I modellerna markeras revideringen som information för andra projektörer.

Revideringsmolnet läggs på därför avsett lager med texten ”REV-datum-system” med datum

i format enligt följande ”ÅÅÅÅMMDD” t.ex. ”REV-20050303-57.0”, vilket då innebär

revidering med datum 2005-03-03 gällande tekniskt system 57.0 (luftbehandling).




Sida 13 av 27



Färgen på dessa lager sätts till gul (linjetjocklek 1.0) så att molnen skall synas tydligt.

2.13.2 Ritningsdefinitionsfiler

I ritningsdefinitionsfilen placeras de revideringsmarkeringar som skall synas på den färdiga

ritningen. Följande är endast en rekommendation, då hantering av dessa moln sker grafiskt.

Revideringarna läggs på därför avsett lager med texten ”REV-revbeteckning-datum” t.ex.

”REV-A-20050303.

2.14 Godkända applikationsprogram

2.14.1 AutoCAD

Ritningar skall levereras i AutoCAD 2007-format eller senare om inget annat anges. Om

ritningen framställts i senare version och konverterats till tidigare format, skall detta anges

vid ritningsleverans.

AutoCAD ADT 2007 eller senare kan användas för A- och K-ritningar. Om elevationshöjder

skall användas (3D-ritning) avgörs av Värnamo kommun beroende av projektets omfattning.

Autodesk Buildning System och applikationen MagiCAD får användas för installationer.

2.14.2 Andra CAD-program och applikationer

Andra CAD-program än de som tillåts enligt denna instruktion får användas endast efter

överenskommelse med Värnamo kommun. Följande ritningsfiler skall då levereras:

• Ritningsfil i det använda programmets filformat.

• Ritningsfil konverterad till något av de tillåtna CAD-programmens filformat enligt

överenskommelse med Värnamo kommun.

• Rasterfil med så god kvalitet att den kan användas utan behov av efterföljande redigering.

3 REGLER FÖR DOKUMENTKLASSEN SCHEMAN

3.1 Allmänt

Vid framtagandet av scheman tillämpas traditionell ritningsorienterad CAD, där ett blad

skapas per CAD-fil. Varje fil skall vara komplett och innehålla schemablankett.

Symboler skall vara enligt standard SS-EN 61 082.

3.2 Bladnummer

Vid revision och omritning av ett befintligt blad, skall samma bladnummer användas.

Bladnummer för kretsscheman har en del fasta bladnummer samt bladnummerserier. Övriga

dokumenttyper numreras från 1 (0001) och framåt. Detta rör exempelvis tabeller, layouter,

flödesscheman mfl.

3.3 Schemablanketter

3.3.1 Storlek, format

Ritningsformatet för scheman skall vara A3 (420 x 297) enligt BYGGHANDLINGAR 90.




Sida 14 av 27



3.3.2 Logotype

Leverantörens logotype får enbart finnas på anvisad plats.

3.3.3 Blankettvarianter

Blanketten skall innehålla ett standardiserat schemahuvud enligt nedan. Blanketten skall

sättas in som ett block så att attribut fungerar som de ska, vilket innebär att de måste

importeras till standardmall eller dylikt i respektive applikation.

3.3.4 Blankettens schemahuvud

De fält som finns i schemahuvudet skall vara desamma oavsett vilken schemablankett som

används. I tabellen nedan beskrivs dessa fält, samt hur de skall fyllas i. Schemahuvudets

utseende visas nedan:

Nr Beskrivning Anmärkning

1 Anläggningsnamn, Förvaltningsobjekt Exempel:

2 Anläggningsdel, Objekt Exempel:

3 Beskrivning Exempel:

4 Dokumenttyp Exempel: Kretsschema, Layout. Se tabell 8.10

5 Ritningsnummer Vid omritning skall befintligt ritningsnummer användas.

6 Blad nr Samma som filnamn. Se avsnitt Bladnummer

7 Forts blad Om det är det sista bladet skall tecknet ’-’ användas.

8 Datum Skall skrivas på formatet ÅÅÅÅ-MM-DD.

9 Ritad Namn eller signatur på ansvarig ritare/konstruktör.

Blankettens vänstermarginal:

I den vänstra marginalen finns följande fält:

Nr Beskrivning Anmärkning

10 Skala Ifylls enbart vid layoutritningar och liknande

11 Proj nr Leverantörens eget projektnummer

12 Leverantörens fält Exempelvis leverantörens logotype eller liknande.

13 Leverantörens fält Exempelvis leverantörens logotype eller liknande.

3.4 Innehållsförteckning för kretsscheman

Innehållsförteckning för kretsscheman skall finnas på första bladet.




Sida 15 av 27



3.5 Utskrift

Schemaritningar skall skrivas ut på papper i sitt originalformat. Undantag ges för tabeller och

listor i formatet A3 som skall skrivas ut i A4 format.

Penntjocklekar som skall användas vid utskrift av scheman via AutoCAD är följande:

Penna nr Färg Tjocklek mm

1 Röd 0.10

2 Gul 0.18

3 Grön 0.35

4 Cyan 0.25

5 Blå 0.25

6 Magenta 0.10

7 Vit/Svart 0.25

Övriga - 0.10

3.6 Underlag i form av papper och ritfilm

Om befintliga schemaunderlag enbart finns som papper eller ritfilm skall komplett omritning

av hela schemat göras i samråd med Värnamo kommun. Avser arbetet endast mindre

kompletteringar och revideringar skall det befintliga underlaget redigeras.

3.7 Godkända applikationsprogram

Om applikationsprogram till AutoCAD används skall i första hand applikationerna elMaster

eller ELPROCAD användas. Andra applikationer kan användas om Värnamo kommun så

tillåter och godkänner dessa. För andra schematyper kan dessutom exempelvis MS Visio

användas.

3.7.1 Gällande AutoCAD-versioner

• AutoCAD / AutoCAD LT version 2007

3.7.2 CAD-applikation för schemaritning

3.7.2.1 ELMASTER version

• elMaster Design

3.7.2.2 ELPROCAD version

• ELPROCAD Rit/Apparat, ELPROCAD LT Basic, ELPROCAD LT Pro, ELPROCAD IC

Basic, ELPROCAD IC Pro

4 NAMNGIVNING

4.1 Gemensamt för all filnamngivning

Utgångspunkten för all filnamngivning skall vara att dokumentnummer används. Om blad

existerar skall det ingå i filnamnet. När det gäller ritningar skall namnet på motsvarande

ritningsdefinitionsfil och ritningsfil vara lika förutom filtillägg såsom dwg, pdf, cal m.fl.

Vid namngivning av filer är endast följande tecken är tillåtna: bokstäverna 'A - Z', siffrorna '0

- 9', understreck ( _ ), bindestreck (–) och punkt (.)




Sida 16 av 27



All namngivning skall i grunden följa BH90, men med tillägg för fastighet + byggnad /

objekt för att göra dokumentnamnen unikt identifierbara inom hela förvaltningen. Om enbart

en byggnad finns på fastigheten så utgår byggnad/objektnummer.

4.2 Regler för namngivning av dokument

Uppbyggnaden görs enligt följande:

Ansv. part

(1-2 tkn)

E

-

Klassifikation

(4 tkn)

6 4 . 0

Beskrivning Exempel

-

Nummer

(4 tkn)

0 1 0 2

Ansvarig part: Se kapitel 8.1 Ansvarig part

Klassifikation: Se kapitel 8.5 Tekniskt system

Nummer: Se kapitel 8.2 Löpnummer / Lägeskod

Fastighet + byggnad /objekt: Se kapitel 8.9 Byggnadsförteckning

Fastighet + byggnad /objekt

(3 + 1-2 tkn)

Handbok digital dokumenthantering - Anvisningar för digital hantering.doc (Utskriven: 2008-11-11 18:40:00)

-

1 5 9 A

Exempel på namngivning av schema: E-63.0-0001-159A. (schema, kraft, blad 1)

4.3 Namngivning av modellfiler

Modellfiler namnges enligt följande:

Ansv.

part

(1-2

tkn)

E

-

Modellens

innehåll

(2-3 tkn)

6 4 6

Modellens

redovisn.

sätt

(2 tkn)

- P


-

Nummer

(4 tkn)


0 1 0 0

-


(3 + 1-2 tkn)

1 5 9 A

Modellens innehåll: Se kapitel 8.5 Tekniskt system. (Delgrupper räcker, t ex 57, 63 osv. Vid

behov används 3 tecken, t ex 646.)

Modellfilens redovisningssätt: Se kapitel 8.3 Modellens innehåll


Fastighet + byggnad /objekt: Se kapitel 8.9 Byggnadsförteckning



Sida 17 av 27



4.4 Namngivning av komplementfiler / basfiler

Komplementfiler / basfiler utgör projektgemensamma filer för samtliga teknikområden /

ansvariga parter.

Komplementfiler / basfiler lagras i katalogen P.

Uppbyggnaden görs enligt följande:

Ansv.

part

(1-2

tkn)

P

-

Komplement

filens

innehåll

(2 tkn)

M 1

Modellens

innehåll

(2 tkn)

- P


-

Nummer

(4 tkn)

0 1 0 0


Komplementfilens innehåll: Se kapitel 8.4 Komplementfilens innehåll

Modellens innehåll: Se kapitel 8.3 Modellens innehåll


Fastighet + byggnad /objekt: Se kapitel 8.9 Byggnadsförteckning

5 KATALOGSTRUKTURER


(3 + 1-2 tkn)

Handbok digital dokumenthantering - Anvisningar för digital hantering.doc (Utskriven: 2008-11-11 18:40:00)

-

1 5 9 A

5.1 Mål för katalogstrukturering

Katalogstrukturerna är konstruerade för att kunna hantera lagring av både befintliga och nya

filformat. Framförallt är strukturerna konstruerade med avseende på förvaltning och

möjlighet till a-jourhållning av ritningsfiler och hantering av CAD-modeller.

5.2 Projektstruktur

En projektstruktur skall upprättas inför varje projekt.

Färdiga CAD-ritningar och scheman skall sorteras in i kataloger under en katalog med

aktuellt byggnads-, anläggningsnummer eller motsvarande objektsnummer enligt

nedanstående figur. Anläggnings- eller objektnummer erhålles av Värnamo kommun.

Dokument delas upp i underkatalog efter ansvarig part. Fler underkataloger kan komma att

behövas gentemot strukturen i exempel nedan. Exempelvis ”W” och ”SK”.



Sida 18 av 27



Figur 3 Katalogstruktur för dokument

6 DATATEKNISKA KONTROLLER

I katalogen MODELL, lagras modellfiler per ansvarig

part, som modellfiler räknas t ex förklaringstexter,

detalj-, plan-, sektions-, fasad- och

elevationsmodeller.

I katalogen RITDEF, lagras ritningsdefinitionsfiler

per ansvarig part.

I katalogen RITNING, lagras plottade,

rastrerade/scannade ritningsfiler per ansvarig part.

I katalogen P (teknikområde P) lagras

projektgemensamma filer som stomlinjenät,

orienteringsfigurer, ritningsblanketter, namnrutor

och andra symboler som är gemensamma för

projektet.

Katalogerna SCHEMAN, STYRSYSTEMSDATA och

TEXTDOKUMENT skapas efter behov, i dessa

arkiveras motsvarande dokumenttyper efter

överenskommelse i projektet

6.1 Allmänt

Värnamo kommun genomför kontroller av datastrukturer i dokumentfilerna som utgår från

regelverket i denna handbok samt dess bilagor. Ej korrekt uppbyggda dokumentfiler leder till

underkänd leverans.

7 DOKUMENTLEVERANSER

7.1 Allmänt

Dokumentfiler som lånas ut från arkivet registreras på ansvarig leverantör och person samt

överenskommen återlämningstidpunkt. Dokumentfiler låses mot ändringar i arkivet.




Sida 19 av 27



7.2 Leverans av dokumentation

Leverans av digital dokumentation levereras till Värnamo kommun märkt med

”Projektnummer/-namn”, ”Projektskede”, ”Kostnadsställe”, ”Byggnadsnamn”, ”Tekniskt

system” och ”Datum för projektskede”.

Leverans kan levereras exempelvis på CD/DVD, via FTP eller mail. Kontakta Värnamo

kommun angående leveranssätt om detta ej beslutats i projektet.

7.3 Leverans av dokument för granskning

Inleveranser av granskningsomgångar under projektets löptid skall göras med utskriftsfiler

(pdf mm), ej applikationsfiler. Detta gäller för samtliga projektskeden utom slutleverans.

Utskriftsfilerna skall vara i helskala.

PDF-filer innehållande flera blad / ritningar får användas om Värnamo kommun tillåter detta

i projektet.

7.4 Leverans av slutdokumentation

Inleveranser av slutdokumentation sker då projektet avslutats, då alla dokument med filer

skall återlämnas. Med fördel skapas leverans enhetligt av Cadsamordnaren i projektet.

Slutgiltiga dokument upprättas efter ändringar i samband med montage och provning.

Ritningar skall vara stämplade RELATIONSRITNING, och med nytt datum i namnrutan.

Dessa skall hanteras enligt följande:

• Endast befintligt utseende skall redovisas, dvs dokument skall inte särskilt redovisa rivning

eller demontering.

• Måttsättning skall släckas ner.

• Föregående ändringsmarkeringar tas bort och dokumentet ges en ny ändringsbeteckning.

• Reviderade dokument måste återlämnas med samma filnamn som de utlånade dokumenten

har. Detta gäller även dokument som ritats om. Filstrukturen för de utlämnade

dokumentfilerna ska bibehållas.

• Kommandot ”Purge all” skall utföras på samtliga AutoCAD-filer.

• Endast ett dokument per fil tillåts. Gäller både ritningsdefinitioner (dwg) och ritningar

(cal).

7.5 Omfattning av dokumentleveranser

Till Värnamo kommun skall dokument levereras, om så är beställt, för nedanstående skeden:

• Systemhandling (pdf)

• Förfrågningsunderlag (pdf)

• Bygghandling (pdf)

• Relationshandling (pdf + applikationsfiler)




Sida 20 av 27



7.6 Följebrev vid dokumentleveranser

Vid varje dokumentleverans skall ett undertecknat följebrev med bilagd

dokumentförteckning överlämnas. I detta brev skall tydligt framgå aktuellt projekt och

aktuella dokument i dokumentförteckningen. Följebrevet kommer att arkiveras och

diarieföras som ett bevis för genomförd leverans.

7.7 Dataformat för överföring

7.7.1 Gällande filtyper

Följande filtyper gäller leverans av dokument till Värnamo kommun.

Applikation Version Filtyp

AutoCAD AutoCAD 2007-format eller senare DWG

Adobe Acrobat 7.0 eller senare PDF

ElproCAD 16 eller senare DWG

Elmaster 5 eller senare DWG

MagiCAD - DWG

Word Microsoft Office 2003 eller senare DOC

Excel Microsoft Office 2003 eller senare XLS

Raster cals med rasterupplösning = 400 dpi CAL

7.7.2 Gällande filformat

Följande filformat gäller leverans av dokument till Värnamo kommun.

7.7.2.1 Ritningar, scheman

Ritningar skall levereras som utskrivna ritningar i cals. Applikationsfilerna såsom

ritningsdefinitionsfiler, modeller mm levereras i AutoCAD format. Samtliga filer som bygger

upp applikationsfilerna skall levereras. Kravet gäller även AutoCADs CTB filer.

Typ av fil Anmärkning Filtyp(er)

Ritningar Skall vara cals raster med rasterupplösning

= 400 dpi, Helskala.

Ritningsdefinitionsfiler

CAL

Skall vara AutoCAD format DWG

Modellfiler Skall vara AutoCAD format DWG

7.7.2.2 Textdokument

Textdokument skall levereras i Acrobat format (PDF) samt i originalformat.

Typ av fil Anmärkning Filtyp(er)

Textdokument Skall även lämnas in i applikationens

format.

PDF + original

format




Sida 21 av 27



8 TABELLER

8.1 Ansvarig part och beteckningar

För projektörsbeteckning används ett eller två tecken.

Beteckning Projektör för

A Arkitekt

BR Brandprojektör

E Elprojektör

F Förvaltare

G Geotekniker

H Hiss

I Inredningsarkitekt, lös inredning

K Byggnadskonstruktör (statiker)

L Landskapsarkitekt

M Markprojektör

N Akustik

P Projekt- och entreprenadgemensamt

R VA – projektör (yttre ledningar - media utomhus)

S Styr- & övervakningsprojektör

SK Storköksprojektör

T Trafik- och vägprojektör

V VVS – projektör (installationer - media inomhus)

W VS – projektör (när både V och VS projektör finns)

Y Process- och maskinmediainstallationer

Z Låssystem

Beteckning Beställare och dennes medverkande

B Beställare

BK Byggkontrollant

BO Beställarens ombud

PL Projektledare

8.2 Löpnummer / Lägeskod

Löpnummer eller Lägeskod används för att orientera sig inom en byggnad. Lägeskoden kan

definieras enligt följande:




Sida 22 av 27



• 01xx – 99xx, där 01 – 99 beskriver plan (våningsplan) och xx anger plandel (del av

plan) från 00 – 99.

o Numrering av våningsplan anger att lägst användbara plan är 01.

(00 = utrymme under lägsta plan t ex krypgrund).

o Plandel = 00 anger hela våningsplanet. T ex 0210 som anger Plan 2 del 10

och 0200 som anger plan 2 hela våningsplanet.

• Löpnummer används till dokument såsom fasader, sektioner mm.

o T ex 0001 kan ange Fasad 0001.

Avvikelser från användning enligt Löpnummer eller Lägeskod dokumenteras.

8.3 Modellens innehåll

Modellfilens innehåll anges av följande koder:

Beteckning Innehåll

-C Scheman

-D Detaljer

-F Fasader

-P Planer

-S Sektioner

-T Förteckningar, beskrivningstexter

-U Uppställningar, elevationer

-V Volymer (3D-modell)

-X Icke-grafisk modell

8.4 Komplementfilens innehåll

Komplementfilens / basfilens innehåll anges av följande koder:

Beteckning Innehåll

M1 Modulnät, stomlinjer, konnektionslinjer och sekundärlinjer

M2 Underlag för måttsättning och armering stomme (bjälklag)

M3 Underlag för sammanställningsritningar hus, installationer och

inredning

M4 Underlag för sammanställningsritningar markplanering

M5 Kompletterande text, skraffering, fyllningar etc.

R1 Namnruta, orienteringsfigur

R2 Ritningsblankett




Sida 23 av 27



8.5 Tekniskt system

Tekniskt system är i huvudsak baserad på BSAB-koden i SS 03 22 71.

Koder markerade med lutande textstil, anger avvikelser från standard enligt BSAB 96.

HUVUDGRUPP 0 – SAMMANSATT

01.0 Situationsplan, samordningsritningar

10.0

HUVUDGRUPP 1 – MARK

Undergrund, Underbyggnad, Skyddande lager i mark, Grundkonstruktioner och

Stödkonstruktioner

Sammansatta markbyggdelar

11.0 Markunderbyggnad

Schakt, fyllning o d i markanläggning. Undergrund och underbyggnader.

13.0 Lager i mark för skydd av byggnadsverk

14.0 Byggda delar på och i mark

Byggdelar med bärande och stödjande funktion. T ex stödmurar, permanenta

sponter, stommar till terrängtrappor och broar.

15.0 Grundkonstruktioner

16.0 Marköverbyggnad

Beklädnader på mark. T ex beläggningar av asfalt, betongplattor, gatsten och

grus, samt bärlager, matjord, planterings- och gräsytor, släntbeklädnader mm.

18.0 Markkompletteringar

Gatuskyltar, hägnader, lekredskap, parkmöbler o d samt utvändig utrustning och

växter utomhus.

19.0 Övriga markbyggdelar

HUVUDGRUPP 2 - BÄRVERK

20.0 Sammansatta bärverk

27.0 Bärverk i husstomme

HUVUDGRUPP 3 – Överbyggnader och anläggningskompletteringar

30.0 Sammansatta överbyggnader och anläggningskompletteringar

31.0 Överbyggnader

32.0 Anläggningskompletteringar

HUVUDGRUPP 4 – RUMSBILDNING

40.0 Sammansatta rumsbildande byggdelar, huskompletteringar, ytskikt och

rumskompletteringar

41.0 Klimatskiljande delar och kompletteringar i yttertak och ytterbjälklag

42.0 Klimatskiljande delar och kompletteringar i yttervägg




Sida 24 av 27



43.0 Inre rumsbildande delar

45.0 Huskompletteringar

46.0 Rumskompletteringar

49.0 Övriga rumsbildande byggdelar, huskompletteringar, ytskikt och

rumskompletteringar

HUVUDGRUPP 5 – VVS, Kyla, Processmedia

50.0 VA-, VVS-, Kyl- och Processmediesystem

52.0 Försörjningssystem för flytande eller gasformigt medium

52.1 Tappvattensystem

52.5 Avloppsvattensystem

53.0 Avloppsvattensystem och pneumatiska avfallstransportsystem e d

54.0 Brandsläckningssystem

55.0 Kylsystem

56.0 Värmesystem

57.0 Luftbehandlingssystem

Här finns system för allmän ventilation av olika utrymmen.

57.1 Tilluftssystem

57.5 Frånluftssystem

59.0 Övriga VVS- och kylsystem

HUVUDGRUPP 6 – ELANLÄGGNINGAR

60.0 Sammansatta elanläggningar

61.0 El- och telekanalisationssystem

63.0 Elkraftsystem

63.1 Belysningssystem

63.2 Elvärmesystem

63.3 Motordriftsystem

63.4 KNX-system

63.5 Reservkraft

63.6 Nödljus

64.0 Telesystem

64.1 Inbrottslarm

64.2 Trygghetslarm

64.3 Kameraövervakning




Sida 25 av 27



64.4 KNX-system

64.5 Passagesystem

64.6 Brandlarm

64.7 Datanät

64.8 Brandlarm - Orienteringsritningar

64.9 Brand, Serviceritning

66.0 System för spänningsutjämning och elektrisk separation

Åskskydds- och potentialutjämningsanläggningar hamnar här.

69.0 Övriga elanläggningar

HUVUDGRUPP 7 – TRANSPORT

70.0 Transportsystem

Typlösningar och sammansatt ligger här

71.0 Hissystem

73.0 Persontransportanläggningar. Rulltrappsystem och rullrampsystem.

Sammansatt

74.0 Lyftbordanläggningar. Kransystem. Sammansatt

75.0 Varutransportanläggningar. Rörpostsystem. Sammansatt

76.0 System med maskindriven port, grind, dörr mm

79.0 Övriga transportanläggningar

HUVUDGRUPP 8 – STYR & ÖVERVAKNING

80.0 Styr- och övervakningssystem, sammansatt

Typlösningar och sammansatt ligger här

81.0 Styr- och övervakningssystem för fastighetsdrift

82.0 Styr- och övervakningssystem för processinstallationer

83.0 Styrsystem. Sammansatt

84.0 Övervakningssystem. Sammansatt

89.0 Övriga styr- och övervakningssystem

HUVUDGRUPP 9 – UTRYMMEN

90.0 Övriga byggdelar och installationssystem. Sammansatta utrymmen

91.0 Arealuppgifter, rum

92.0 Sekundära utrymmen

93.0 Funktionella grupperingar

93.1 Brandcellsindelning




Sida 26 av 27



93.2 Utrymningsvägar

93.3 Utrymningsplaner

93.4 Insatsplaner

8.6 Handling / Skede

Dokumentets skede anges av följande koder:

Sekvens Kod Beskrivning

1 SYSTEMHANDLING Förslagshandlingar

2 FÖRFRÅGNINGSUNDERLAG Förfrågningshandling för upphandling

3 BYGGHANDLING Bygghandling för genomförande

4 RELATIONSHANDLING Relationshandling för drift

8.7 Format

Ritningens pappersformat anges av följande koder:

Kod Beskrivning

A1 A1 (594x841 mm)

A3 A3 (297x420 mm)

8.8 Skala

Ritningens utskriftsskala (huvudskala) anges av följande koder:

Kod

1:1

1:10

1:100

1:1000

1:10000

1:2

1:20

1:200

1:2000

1:25

1:250

1:400

1:4000

1:5

1:50

1:500

1:5000




Sida 27 av 27



8.9 Byggnadsförteckning

Förteckning över gällande fastighetsnummer/byggnadsobjekt erhålls från Värnamo kommun.

Om enbart en byggnad finns på fastigheten så utgår byggnad/objektnummer.

8.10 Dokumentklass / dokumenttyp

Dokumentklass Dokumenttyp

Ritning Detaljritning

Fasadritning

Karta

Planritning

Profilritning

Sektionsritning

Situationsplan

Uppställningsritning

Schema Enlinjeschema

Flödesschema

Kopplingsschema

Kretsschema

Principschema

Förteckning Apparatförteckning

Armatusförteckning

Beskrivningstexter

Brandskyddsförtecking

Dörrförteckning

Lagerlista

Låsförteckning

Ritningsförteckning

Rumsförteckning

Skyltförteckning
