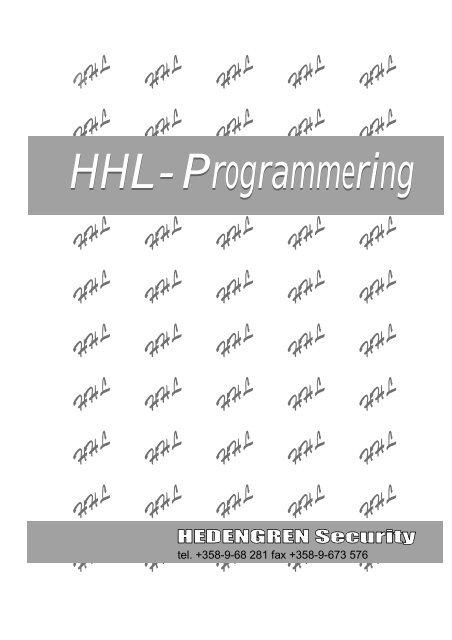

<strong>HHL</strong>-<strong>Programmering</strong><br />
tel. +358-9-68 281 fax +358-9-673 576
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
DEL II<br />
PROGRAMMERING<br />
<strong>HHL</strong>-32, 128, 256, 512<br />
2
Innehållsförteckning<br />
1 ALLMÄNT......................................................................................................................................................................4<br />
1.1 MENYER.....................................................................................................................................................................4<br />
2 SERVICEPROGRAMMERING...................................................................................................................................5<br />
3 BASFUNKTIONER .......................................................................................................................................................6<br />
4 SLINGPROGRAMMERING........................................................................................................................................7<br />
4.1 SLINGTYP ...................................................................................................................................................................7<br />
4.2 SLINGNIVÅ..................................................................................................................................................................8<br />
4.3 KOMBINATION / ACCESS ............................................................................................................................................8<br />
4.4 GRUPPER....................................................................................................................................................................9<br />
4.5 VIDEOLARM ...............................................................................................................................................................9<br />
4.6 LARMUTGÅNG..........................................................................................................................................................10<br />
4.7 STYRUTGÅNG ...........................................................................................................................................................10<br />
5 SLINGTEXTER ...........................................................................................................................................................11<br />
6 GRUPPTEXTER..........................................................................................................................................................11<br />
7 PROGRAMMERING AV MANÖVERPANEL (MP) ..............................................................................................12<br />
8 SERIEPORTARNA......................................................................................................................................................13<br />
8.1 PC/MODEM PORT PRG.............................................................................................................................................13<br />
8.2 RELÄKORT................................................................................................................................................................14<br />
8.3 SKRIVARE.................................................................................................................................................................14<br />
8.4 HEDSAM ..................................................................................................................................................................14<br />
8.5 TILLÄGGSMANÖVERENHETER...................................................................................................................................15<br />
8.6 X-25, SAFENET ........................................................................................................................................................15<br />
8.7 VIDEOVÄXEL............................................................................................................................................................15<br />
9 UTGÅNGAR.................................................................................................................................................................16<br />
10 GRUPPFÖRDRÖJNINGAR.....................................................................................................................................18<br />
11 PASSERKONTROLL................................................................................................................................................18<br />
12 ÖVERGÅNG TILL ”DEFAULT”-INSTÄLLNINGAR..........................................................................................19<br />
13 TEXTPROGRAMMERING .....................................................................................................................................21<br />
14 BILAGOR ...................................................................................................................................................................22<br />
14.1 SERVICEMENY........................................................................................................................................................22<br />
14.2 UTGÅNGARS NUMRERING.......................................................................................................................................23<br />
14.3 ADAS PROTOKOLL.................................................................................................................................................24<br />
14.4 X-25 PROTOKOLL...................................................................................................................................................25<br />
14.5 BASINSTÄLLNINGAR ...............................................................................................................................................26<br />
14.6 GRUPPINSTÄLLNINGAR ...........................................................................................................................................26<br />
14.7 MP-INSTÄLLNINGAR:..............................................................................................................................................27<br />
14.8 SLINGINSTÄLLNINGAR: ...........................................................................................................................................27<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
3
1 ALLMÄNT<br />
Denna manual är en programmeringsanvisning för <strong>HHL</strong>-32, -128, -256 ja -512 multiövervakningssystem.<br />
<strong>Programmering</strong> kan med en manöverpanel eller med en PC med <strong>HHL</strong>-installationsprogram i Windows. I<br />
denna manual beskrivs programmering med manöverpanel (MP).<br />
De i manualen angivna värden, t.ex. antalet slingor (adresser) är beroende på systemets storlek.<br />
Handhavandet och alla funktionerna är lika i alla system.<br />
1.1 Menyer<br />
Systemets programmering är menybaserad, de olika alternativen väljs med pilknapparna eller med att slå in<br />
numeriskt värde. I programmeringen visas pilar i sidorna på fönstret. Pilarna visar att det finns menyer att<br />
välja mellan till höger eller vänster med att trycka på höger knappen eller vänster knappen. I<br />
MP’s fönster och i anvisningarna beskrivs dessa knappar med och tecken. Dessutom visas i fönstret<br />
pilar upp och ner, som betyder att med dessa knappar kan man gå in i menyn och gå tillbaka ut ur den, även<br />
när man skall välja slinga som skall programmeras. Att välja en bestämd meny och gå in i denna sker med<br />
knappen ner och med knappen upp går man ur menyn. I fönstret och i anvisningarna beskrivs<br />
dessa knappar med och tecken.<br />
Exempel på fönster med piltecken:<br />
I programmeringen visas även fönster där i vänstra övre raden syns ett C tecken, då kan man gå ur denna<br />
meny endast med knappen.<br />
Stängning av fönstret och avslut, tryck på .<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
4
2 SERVICEPROGRAMMERING<br />
När PID’arna är anslutna till adresslinjerna och dessa i sin tur inkopplade till centralapparaten enligt<br />
installationsanvisningen, måste i systemet programmeras data för varje PID för att systemet skall kunna<br />
särskilja adresserna och slingornas tillstånd. Som hjälp vid programmeringen finns i bilagorna tabeller som<br />
kan ifyllas före programmeringen.<br />
Övergång från basfönstret till serviceläge:<br />
1. För att kunna komma till service/programmeringsläge krävs alltid först tillträde<br />
med masterkoden (default 101010)<br />
2. I meny/statusvisning tryck på Specialfunktionsknappen eller bläddra med /<br />
knapparna fram serviceprogram-menyn eller slå in dess nummer 9 direkt.<br />
3. Tryck på knappen för att flytta dig till serviceprogrammering.<br />
4. Slå in din 6-siffriga servicekod (default = 202020) varefter du har kommit till<br />
serviceprogrammering (tillträdesnivå 3)<br />
Menyn BASFUNKTIONER visas i fönstret<br />
Du kan nu flytta dig in i basfunktions-menyn med att trycka på knappen, eller<br />
bläddra mellan övriga menyer med / knapparna. I serviceläget finns det 9 st<br />
olika programmeringsmenyer mellan vilka du kan bläddra.<br />
Om du råkar hamna utanför serviceläget men har inte ”stängt” manöverpanelen, gäller fortfarande<br />
servicekoden och du kan med att i VÄLJ FUNKTION fönstret slå in SERVICEPROGRAM-fönstrets<br />
nummer 9 och dess huvudmenyers nummer 0…8.<br />
90 = Basfunktioner 91 = Slingprogrammering<br />
92 = Slingtexter 93 = Grupptexter<br />
94 = Manöverpaneler 95 = Serieportar<br />
96 = Utgångar 97 = Gruppfördröjning<br />
98 = Passagekontroll<br />
I bilagan (14.1) visas alla menyer i serviceläget<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
5<br />
* * <strong>HHL</strong>-32 * *<br />
LÖ 12.04.97 13:35<br />
GE MASTER KOD<br />
VÄLJ FUNKTION<br />
Zon: "Status"<br />
SERVICE-PROGRAM<br />
9<br />
SERVICEKOD ?<br />
BASFUNKTIONER<br />
90
3 BASFUNKTIONER<br />
I basfunktioner bestäms de för systemet viktiga centrala funktioner och definitioner.<br />
Inom parentes anges valbara värden.<br />
Bestäm batteriets larmgräns, slå in ett tresiffigt tal 000-150 (0-15V)<br />
Larmgräns = batt. larmutgången aktiveras. Används djupurladdnings-spärrkortet<br />
LBR (inbyggd som standard i <strong>HHL</strong>-256/512) som urkopplar batteriet vid 10,5 V,<br />
måste larmgränsen sättas en aning högre, t.ex. 10.8 V.<br />
Bestäm fördröjningen före aktivering av nätfelsutgången (00 .. 30 min)<br />
Skrivarens funktion: Nej = ej i bruk/ansluten, Alltid = är inte beroende på<br />
gruppernas tillstånd, Delbevak = någon grupp bort- eller förbikopplad. (Nej, Alltid,<br />
Delbevak)<br />
Kodens längd (4/6) siffror, valet gäller för alla koder i systemet, förutom<br />
servicekoden som alltid är 6-siffrig.<br />
Här bestäms användningen av hot(överfalls-)kod, sista siffran minskas med ett.<br />
(Användes, Ej i bruk). Kod med sista siffran 0 har ej denna funktion.<br />
Max antal felaktiga koder (00-40) innan fel kod larmet aktiveras och<br />
manöverpanelen eventuellt ”låses”<br />
Manöverpanelen ”låses” för några minuter när max antalet felaktiga koder har<br />
inmatats i manöverpanelen . Under låsningstiden godkänner manöverpanelen inga<br />
koder innan den inställda tiden har gått ut. Ställ in låsningstiden i minuter (00-30),<br />
med att ställa in tiden 00 låses inte manöverpanelen alls.<br />
Här bestäms en felaktig (öppen) slingas funktion vid tillkoppling av grupper. Ställ in<br />
alternativen; (F.störn./Inhiberad)<br />
Funktionsstörning (F.störn): Tillkoppling möjlig även om slingan är i larmläge<br />
(öppen). Slingor i larmläge bortkopplas automatiskt ur systemet och härav följer funktionsstörningsmeddelandet..<br />
Inhiberas: Tillkoppling kan ej genomföras innan alla slingor är normala (slutna). Om någon slinga är i<br />
larmläge vid försök till tillkoppling, visas slingan i fönstret och användaren måste antingen återställa slingan<br />
i normalläge eller inhibera den. En fördröjd slinga kontrolleras först när utgångstiden har gått ut, om den är<br />
då i larmläge utlöses ett larm i systemet.<br />
OBS! Om en slinga är i larmläge vid en tidstyrd tillkoppling orsakar detta även ett larmläge i systemet.<br />
Med att välja denna meny kan passerkortnummer programmeras in. Drag kortet<br />
genom kortläsaren och serienumret visas i fönstret samtidigt som den<br />
inprogrammeras.<br />
Välj läsartyp 1 = Magnetkort eller 2 = Beröringsfri.<br />
I denna sista undermeny i basfunktioner ställer du in den 6-siffriga servicekoden<br />
(000001-999999).<br />
Återgång till basfunktioner menyn med att trycka på C knappen.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
6<br />
BATTERILARMGRÄNS<br />
107 /10 Volt<br />
NÄTFEL FÖRDRÖJN<br />
1 0 min<br />
PRINTER UTSKRIFT<br />
Nej<br />
KODENS LÄNGD<br />
6 siffror<br />
ÖVERFALLSKOD<br />
Ej i bruk<br />
ANTAL FEL KODER<br />
05 st<br />
MP-LÅSNINGSTID<br />
05 min<br />
VID SLINGFEL<br />
F.störn<br />
KORTSERIENS KOD<br />
099A4F1 Typ 1<br />
SERVICEKOD<br />
202020
4 SLINGPROGRAMMERING<br />
I slingprogrammeringen definieras alla till systemet anslutna slingors / adressers funktion. Slingans nummer<br />
och plats bestäms av PID’ens nummer och adresslinjen som PID.en är ansluten till. PID’ens (MW-9016/xx)<br />
numrering börjar från 01 och sista PID’ens nummer är 16. Max 16 PID’ar kan anslutas per adresslinje. Det<br />
totala antalet slingor är beroende på vilken centralapparat som används:<br />
<strong>HHL</strong>-32 2 linjer, 32 adressplatser (PID)<br />
<strong>HHL</strong>-128 8 linjer, 128 adressplatser (PID)<br />
<strong>HHL</strong>-256 16 linjer, 256 adressplatser (PID)<br />
<strong>HHL</strong>-512 32 linjer, 512 adressplatser (PID)<br />
Se i bilagan (14.8) tabell för slingprogrammering<br />
4.1 Slingtyp<br />
För varje slinga (adress) inprogrammeras dess typ, varmed definieras till systemet<br />
anslutna slingors funktion. Slå in den slingans nummer (001-512) som skall<br />
programmeras.<br />
Tryck på för att komma in i slingtyp-programmeringen<br />
Slingans typ ändras med att bläddra i “Typ” med pil höger eller vänsterknapparna.<br />
Om slingan ej är programmerad visas Ej i bruk som typ i<br />
fönstret. Se närmare i tabellen nedan om slingtypernas funktion. Slingan väljs med att slå in slingnumret<br />
(tresiffrigt tal 001-512) eller bläddra med pil / -knapparna.<br />
Återgång till föregående meny med C knappen.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
7<br />
SLINGPROGRAMMER<br />
91<br />
TYP 128<br />
Ej program.<br />
C TYP 128<br />
Fördröjning<br />
Slingans typ Slingans funktion<br />
Ej programmerad Slingan ej i bruk<br />
Vanlig Aktiv när gruppen är tillkopplad och från när gruppen frånkopplad<br />
Fördröjning Slingan har både in- och utgångsfördröjning<br />
Avlägsning Slingan har endast utgångsfördröjning<br />
Förbikoppling (2 st) Med slingan kan grupper förbikopplas, 2-ställig funktion, (med denna slinga gjord<br />
förbikoppling kan inte återställas med funktionen ÅTERST. AV FÖRBIK<br />
Förbikoppling (puls) Med slingan kan grupper förbikopplas, puls-funktion, (med denna slinga gjord<br />
förbikoppling kan återställas med funktionen ÅTERST. AV FÖRBIK<br />
Återställning (puls) Med slingan kan alla förbikopplingar i programmerad grupper åteställas, (ej 2 st. körbikoppling)<br />
PSK-3 tangent Överfallsknapp med 3 tangenter, adressen förprogrammerad<br />
Tangenterna: "polis", kamera och internt meddelande<br />
Information Slingan har en funktion som i larmläge inte ger larm, utan endast ett intern meddelande.<br />
Händelsen lagras i minnet och en utgång kan aktiveras<br />
Lägesändring Med lägesändringslingan till- eller frånkopplas alla grupper, 2-ställig funktion<br />
Tidsgräns Slingan är fördröjd och larmar om den har varit i larmläge under inställd tid<br />
Tiden är samma som den grupps utgångsfördröjning som slingan är programmerad att tillhöra<br />
Larmet aktiveras i systemet endast om slingan fortfarande är i larmläge när gruppens<br />
utgångsfördröjningstid har gått ut
4.2 Slingnivå<br />
För varje slinga (PID) får vid programmeringen en nivå (000-255). Med att ställa in<br />
en nivå får CA’n ett värde som används får för att bestämma slingans tillstånd, dvs<br />
om den är i vilo- larm eller sabotage-läge. Den nivån som skall programmeras måste<br />
vara den nivå som PID’en ger ifrån sig i viloläge (slinga med sluten larmkontakt). Varje PID har sina<br />
individuella nivåer, varför det inte går att byta ut en PID i systemet utan att först programmera in den, (krav<br />
enligt EN 50 131-1 grad 3-4)<br />
PID: normalt värde i viloläge visar ett värde mellan “060”-“170”. I fönstret visas PID’ens verkliga avlästa<br />
värde. När värdet ligger mellan “000”-“060” är PID’en i sabotageläge, dvs CA’n får ej kontakt med den,<br />
alternativt kan PID’en ha anslutits till linjen med fel polaritet. Är värdet mellan “170”-“255” befinner sig<br />
slingan i larmläge, t. ex. med öppen magnetkontakt, osv. Nivån kan variera i normala förhållanden sådär +/-<br />
3 enheter beroende på linjestörningar, men med att följa nivåvariationerna hittar du lätt ett medelvärde.<br />
Kraftigare variation +/-10 kan förekomma vid långa kabelförbindelser, men om det är fråga om korta<br />
sträckor kan det röra sig om läckage mot jord. Skulle nivån överstiga ”255” någon gång är det sannolikt<br />
fråga om att en yttre spänning läcker in eller har felkopplats in på linjen (detta gäller då alla PID’ar på<br />
linjen. Är nivå på alla till linjen kopplade PID’ar ca ”000” är det fråga om kortslutning i linjen.<br />
SuperPID: normalt värde i viloläge är mellan ”40”-”100”. Typisk nivå för larmläge är ”160” eller högre.<br />
Maximalt godtagbar avvikelse är i programmet inställt på +/- 20.<br />
När nivån är inställd, kan det löna sig att kontrollera att den ändras (ökar) när slingan öppnas. dvs larmar.<br />
Ifall nivån sjunker vid kontrollen har den inprogrammerats i larmläge och detektorns kontakt är av typ NO,<br />
dvs de öppnas vid larm.<br />
I detta menyläge kan du välja slinga med att antingen slå in slingnumret (001-512) eller bläddra fram rätt<br />
slinga med / knapparna.<br />
Tryck på för att övergå till nivåprogrammering.<br />
Kopiera den verkliga nivån med att trycka på knappen eller slå in eller slå in (medel)-värdet med siffror.<br />
Den verkliga nivån visas på nedre raden till höger. Vid kontroll av programmerad nivå kan slingan endast<br />
väljas med / knapparna.<br />
Återgång till föregående meny, tryck på C knappen.<br />
4.3 Kombination / Access<br />
Med kombination och access-funktionerna kan en slinga ”förbindas” till andra slingors funktioner.<br />
Access: Exempel 1.<br />
Med funktionen kan en eller flera detektorer/slingor ”undertryckas” av någon i samma grupp befintlig<br />
fördröjd slinga. Dessa undertryckta slingor har fördröjning endast när den fördröjda slingan redan har<br />
aktiverats. (timern för ingångsfördröjningen har satts igång). Om den fördröjda slingan inte har aktiverats<br />
när en undertryck slinga aktiveras, går larmet direkt. T.ex. entrédörren har en MK (slinga 065) som<br />
programmeras som fördröjd, i hallen innanför en PIR (slinga 128) som programmeras som vanlig slinga med<br />
access-funktion. som förbinder den till den fördröjda slingan (065). Med att ställa in slinga 128’s<br />
accessfunktion till slinga 065 är dessa två slingor förbundna till varandra..<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
8<br />
NIVÅ 128<br />
Prg= 075 Rel= 074<br />
C NIVÅ 1 2 8<br />
Prg = 075 Rel = 076
Exempel 2:<br />
Med funktionen kan en eller flera detektorslingor förbindas till någon förbikopplingsslinga så att dessa<br />
slingor är beroende på förbikopplarens läge. Denna möjlighet kan användas om systemets grupper har tagit<br />
slut men det finns behov att styra ytterligare grupper, som kan bestå av hälften av systemets slingor<br />
oberoende typ av CA. T.ex. i en lokal med detektorer inkopplade till vanliga slingor, programmera dessa<br />
vanliga slingor med access-funktion och förbindelse till en förbikopplingsslinga och du får en grupp som<br />
kan styras av en förbikopplare.<br />
OBS! slingorna skall vara programmerade att tillhöra samma grupp.<br />
Kombination (verifierat larm)<br />
Med den här funktionen kan slingorna grupperas så att det krävs två eller flera slingor i larmläge innan<br />
larmförmedling sker. Lämpligt att använda i situationer där objektet är utsatt för störningar eller dyl. och är<br />
svårt att övervaka med endast en detektor/adress, t.ex. utomhuslager, osv. OBS! Båda/alla detektorer måste<br />
samtidigt vara i larmläge innan larmförmedling sker.<br />
Slå in slingans nummer (001... 128) som du vill ge kombination eller access<br />
funktion..<br />
Tryck på för att gå till kombination/access-programmering.<br />
Slå in slingans nummer (001-512) med tre siffror, t.ex. fördröjd- eller<br />
förbikopplingsslingans nummer som du vill förbinda den aktuella slingan med.<br />
C KOMB/ACCESS 128<br />
065 Access<br />
Välj förbindningssättet med / knapparna, antingen Ej i bruk, Kombin. eller Access.<br />
Kombination/Access kontroll endast med pil- / -knapparna<br />
Återgång till föregående meny, tryck på C knappen.<br />
4.4 Grupper<br />
I grupprogrammeringen ansluts varje slinga till den grupp/de grupper den akall<br />
tillhöra, En slinga kan tillhöra flera grupper) Slingnumret slås in som tresiffrigt.<br />
Tryck för att komma in i grupprogrammeringen.<br />
Slå in gruppens tvåsiffriga nummer 01…32. I fönstret nedre rad listas grupperna<br />
som den tillhör. Du kan bläddra i grupperna med / knapparna. Om du vill<br />
”ta bort” någon grupp ur listan, slå in dess nummer och den raderas automatiskt.<br />
I gruppkontrollvisning kan du endast välja slinga med / knapparna.<br />
Med väljer du alla grupper, eller om någon grupp redan är vald, raderar du alla val.<br />
Återgång till föregående meny med C knappen.<br />
4.5 Videolarm<br />
Med videolarm kan systemet skicka ett seriemeddelande i form av ett larmnummer<br />
till Hedengrens HCVV- och HRMV- videoväxlar, som dessa tolkar och fungerar<br />
sedan enligt programmerat schema., Seriemeddelandet överförs till den i<br />
serieportsprogrammeringen bestämda videoväxelporten.. I programmeringen väljs även i vilka situationer<br />
som systemet sänder larmnumret till videoväxeln. Dessa val kan vara Ej i bruk, Alltid eller Normalt.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
9<br />
KOMB/ACCESS 128<br />
000 Ej i bruk<br />
GRUPPER 1 2 8<br />
C GRUPPER 128 03<br />
01,02,03,04,05,06<br />
VIDEOLARM 128<br />
064 Alltid
Normalt programmerad sänder CA’n till porten meddelandet endast när slingan ger larm, dvs gruppen som<br />
slingan är programmerad att tillhöra måste vara tillkopplad och slingan ger ett normalt larm.<br />
Alltid programmerad, sänder CA’n meddelande till porten alltid när slingan aktiveras, oberoende om<br />
gruppen är till- eller frånkopplad. Exempel på användning är att entrédörren detekteras och en videokamera<br />
är riktad mot dörren, men spelar in endast när någon passerar genom entrén. En passering ger alltid en signal<br />
till videoporten och kan därmed starta en bandspelare oavsett om systemets status, i tillkopplat läge ges även<br />
en normal larmförmedling. På detta sätt kan detektorn få dubbla funktioner och videväxeln behöver inte en<br />
egen detektor.. Välj slinga som du vill programmera att ge videolarm med att slå in dess tre-siffriga nummer.<br />
Tryck på för att gå till videolarmprogrammeringen.<br />
C VIDEOLARM 128<br />
064 Ej i bruk<br />
Med att slå in numret 00 = slingan har ej videolarm. Slå in slingans<br />
videolarmnummer tvåsiffrigt 01...255. Välj även sättet att sända videolarmmeddelandet vidare med /<br />
knapparna. I videolarmets programvisning kan slingan endast väljas med / knapparna.<br />
Återgång till föregående meny endast med C knappen.<br />
4.6 Larmutgång<br />
Till slingan kan programmeras en utgång som aktiveras när slingan genererar ett<br />
larm. Utgången som kan programmeras måste vara bestämd i<br />
utgångsprogrammeringen som den aktuella slingans larmutgång. Se närmare under<br />
Utgångar<br />
Välj slinga som skall programmeras att ha en larmutgång med att slå in slingans nummer med tre siffror.<br />
Tryck på för att gå till programmering av slingans larmutgång.<br />
Slå in larmutgångens nummer med tre siffror eller bläddra med / knapparna till<br />
önskad utgång, med att slå in 000 = slingan har ingen larmutgång inprogrammerad<br />
Vid kontroll av larmutgångarna kan slinga väljas endast med / knapparna.<br />
Återgång till föregående meny endast med C knappen.<br />
4.7 Styrutgång<br />
Slingan kan även programmeras att ha em styrutgång som aktiveras när en fördröjd<br />
slinga startar ingångsfördröjningen eller en vanlig slinga går i larmläge. Utgången STYRUTGÅNG 128<br />
136 Kort 16: 8<br />
som kan programmeras måste vara bestämd i utgångsprogrammeringen som den<br />
aktuella slingans larmutgång. Se närmare under Utgångar<br />
OBS! Om utgången skall användas för att indikera ingångsfördröjningen, bestäm utgångens dragtid.<br />
Välj slinga som skall programmeras att ha en larmutgång med att slå in slingans nummer med tre siffror<br />
Tryck på för att gå till programmering av slingans styrutgång.<br />
C STYRUTGÅNG 128<br />
136 Kort 16: 8<br />
Slå in styrutgångens tresiffriga nummer eller bläddra med<br />
ställa in värdet 000 = slingan har ingen styrutgång.<br />
/ knapparna till önskad utgång. Med att<br />
. Vid kontroll av styrutgångarna kan slinga väljas endast med / knapparna.<br />
Återgång till föregående meny endast med C knappen.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
10<br />
LARMUTGÅNG 128<br />
000 Ej i bruk<br />
C LARMUTGÅNG 128<br />
010 Kort 01: 2
5 SLINGTEXTER<br />
För att förenkla användarens lokalisering av slingorna kan varje slinga förses med<br />
en 20-teckens informationstext. Se närmare i kapitlet 14.8 textprogrammering.<br />
Tryck på för att gå till slingtextprogrammering.<br />
Detta fönster visar en programmerad slingas text.<br />
Välj slinga som du skall programmera in en slingtext i, genom att slå in slingans<br />
tresiffriga nummer. Med att trycka på går du till slingtextprogrammering och med att trycka på återgår<br />
du till föregående fönster<br />
Programmera in slingans text, max 20 tecken.<br />
Vid kontroll av slingtexter kan slinga väljas endast med / knapparna.<br />
Återgång till föregående meny endast med C knappen..<br />
6 GRUPPTEXTER<br />
För att förenkla användarens användning av grupperna kan varje grupp förses med<br />
en 20-teckens informationstext. Se närmare i kapitlet textprogrammering.<br />
Tryck på för att komma till texrprogrammeringen.<br />
Detta fönster visar den programmerade gruppens text.<br />
Välj grupp som du skall programmera in text med att slå in gruppnumret (01-32)<br />
Med att trycka kommer du till textprogrammering, med att trycka på återgår<br />
du till föregående fönster<br />
Programmera in gruppens text, max 20 tecken.<br />
Vid kontroll av grupptexter kan grupp väljas endast med / knapparna.<br />
Återgång till föregående meny endast med C knappen..<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
11<br />
SLINGTEXTER<br />
92<br />
SLINGTEXT 054<br />
" Slingans text ... "<br />
C SLING TEXT 054<br />
Abcdefghijklmnopqrs<br />
GRUPPTEXTER<br />
93<br />
GRUPPTEXT 32<br />
" Gruppens text... "<br />
C GRUPPTEXT 32<br />
Abcdefghijlkmnopqrs
7 PROGRAMMERING AV MANÖVERPANEL (MP)<br />
I denna programmering ges varje MP dess grupptillhörighet samt att funktionen för<br />
dess funktion bestäms. I system med flera än en MP kan med grupptillhörighet varje<br />
MP ges manövreringsrätt till de grupper som är lämpligast att manövrera med<br />
respektive MP.<br />
Exempel: I fastigheten finns flera MP och larmslingorna är uppdelade i flera grupper. Med att installera en<br />
MP vid olika ingångar kan dessa MP programmeras att ha manövreringsrätt till dess närmaste grupper.<br />
Varje MP kan även programmeras att ha tillhörighet till alla grupper.<br />
Med att programmera varje MP att tillhöra olika grupper kan en användare med behörighet till olika grupper<br />
använda lämplig MP med sin egen kod för att få tillträde till sina grupper/områden.<br />
Exempel:<br />
Se vidstående figur.<br />
Användaren har behörighet till grupperna 1,2 ja 3.<br />
(A), när användaren gör en till-/frånkoppling från MP 1 så påverkas<br />
grupperna 1, 2 och 3.<br />
(B), när användaren gör en till-/frånkoppling från MP 2 så påverkas<br />
grupperna 1 och 2 med att använda samma kod som i A ovan.<br />
(C), när användaren gör en till-/frånkoppling från MP 3 så påverkas<br />
gruppen 3 med att använda samma kod som i A eller B ovan.<br />
Ett annat manövreringssätt är att MP 1 ges tillhörighet endast till grupp<br />
1, MP 2 ges tillhörighet endast till grupp 2 och MP 3 ges tillhörighet<br />
endast till grupp 3.<br />
Tryck på för att gå till programmering MP’s summerfunktion.<br />
Välj MP vars summerfunktion skall programmeras med att slå in MP’s tvåsiffriga<br />
nummer (01-16). Ställ in summerns funktion<br />
med / knapparna. Inställningen kan vara Nej, Ingång, Utgång. eller Både och<br />
• Nej = summern används ej för indikering av in- och utgångsfördröjning.<br />
• Ingång = summern ljuder när ingångsfördröjningen är aktiv.<br />
• Utgång = summern ljuder när utgångsfördröjningen är aktiv.<br />
• Både och = summern ljuder både under in- och utgångstiden.<br />
Med att trycka på flyttar du dig till MP’s grupp-programmering, med att trycka på<br />
återgår du till föregående fönster<br />
Slå in gruppens nummer med två siffror 01…32. I fönstrets nedre rad visas lista på<br />
MP 15 GRUPPER 03<br />
01,02,03,04,05,06<br />
vilka grupper har utvalts. Med pilarna / knapparna kan du bläddra i listan. Om du vill radera någon<br />
grupp från ”listan”, slå in det aktuella numret och den raderas.<br />
Med att trycka på raderar du alla grupper eller om någon grupp redan var vald raderas alla valda<br />
grupper.<br />
Med att trycka på återgår du till föregående fönster och åter till MP programmeringen kommer du med C<br />
knappen.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
12<br />
A<br />
B<br />
C<br />
MANÖVERPANELER<br />
94<br />
MANÖVERPANEL 1:<br />
GRUPPRÄTTIGHETER TILL<br />
GRUPPERNA: 1, 2 OCH 3<br />
GRUPP 1<br />
MANÖVERPANEL 2:<br />
GRUPPRÄTTIGHETER TILL<br />
GRUPPERNA: 1 OCH 2<br />
GRUPP 2<br />
MANÖVERPANEL 3:<br />
GRUPPRÄTTIGHET TILL<br />
GRUPPEN: 3<br />
GRUPP 3<br />
IN/UT SUMMER<br />
15 In
8 SERIEPORTARNA<br />
I serieportprogrammeringen bestäms de yttre anslutningars och tillbehörs funktion.<br />
Med att trycka på återgår du till föregående fönster, till Serieport<br />
programmeringen med C knappen.<br />
8.1 PC/Modem port PRG<br />
Tryck på för att komma till PC/Modem-anslutnings-programeringen (PRG port).<br />
Ställ in portens hastighet med / knapparna, (1200, 2400, 4800 eller 9600 b)<br />
Tryck på för att komma till programmering av Facility kod och adress.<br />
Slå in Facility kod med 7 siffror (0000000-9999999) och ställ in CA’ns adress<br />
med / knapparna,(0-9).<br />
Tryck på för att komma till programmering av objektnummer och kontaktsätt.<br />
Slå in ett tresiffrigt nummer (033-999) för modem/ADAS bruk. Ställ in kontaktsätt,<br />
välj Fast = PC anslutning eller Modem med / knapparna.<br />
Tryck på för att komma till programmering av svars- och uppringningssätt<br />
Slå in antalet ringsignaler innan svar (1-9) och ställ in uppringningssätt<br />
Ton eller Puls med / knapparna.<br />
Tryck på för att komma till programmeringen av antal uppringningsförsök och<br />
protokoll. Ställ in antal uppringningar/händelse från systemet (1-50), med 0<br />
begränsas ej antalet försök. Ställ även in ”mottagarändans” sätt att behandla<br />
meddelanden, välj (Nej, <strong>HHL</strong>, ADAS eller Meddel. = GSM eller textsökning)<br />
FÖRSÖK / UPPRING<br />
1 0 st <strong>HHL</strong><br />
med / knapparna.<br />
Nej: Endast service- och underhållsprogrammering med Service/styr-programmet.<br />
<strong>HHL</strong>: <strong>HHL</strong>-styrprogram i vilken alla händelser sparas, används för övervakning.<br />
ADAS: Används som ADAS larmcentralens uppringningsprotokoll för övervakning.<br />
Meddel. Överföring av textmeddelanden<br />
Tryck på för att komma programmering av telefonnummer.<br />
Välj 1 av 5 möjliga tel. nummer (1-5), med / knapparna.<br />
Nummer 1-4 = Händelser/larm, återringning eller mottagning av meddelande.<br />
Om protokollet är ADAS och <strong>HHL</strong>-styrprogram används för programmering, programmera styrprogrammets<br />
tel. nummer så att det börjar med tom plats, varefter återingningsnumret slås in. Övriga (larm, mm.) börjar<br />
utan tom plats.<br />
Nummer 5 = Textöverföringens servicenummer, (t.ex. GSM textnummer).<br />
Slå in telefonnumret med nummerknapparna. max. 20 tecken.<br />
Efter första siffran i telefonnumret placerar utrustningen automatiskt en fördröjning.<br />
Om första siffran lämnas tom (mellanslag) fungerar numret endast som återringningsnummer, dvs. till<br />
detta nummer överförs ej larm, händelser, mm. Till övriga nummer försöker systemet överföra<br />
händelserna i tur och ordning till något av numren svarar, eller tills inställt antal ringförsök är uppfyllt.<br />
Om Meddel, har valts som protokoll kan för varje textsökningsnummer slinglarmen ställas med<br />
grupptillhörighet. Varje söknummer (1-4) måste programmeras grupper varifrån larmen överförs.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
13<br />
SERIEPORTAR<br />
95<br />
PC / MODEM<br />
PRG<br />
HASTIGHET<br />
2400 b<br />
FAC_KOD / ADRESS<br />
1234567 2<br />
KUND / ANSLUTNING<br />
1 2 3 fast<br />
SVAR / VAL<br />
2 ton<br />
Tel.nummer: 4<br />
123456789012345
Meddelandet överförs endast om larmande slinga tillhör någon av dessa grupper. Observera att andra<br />
händelser som inte har grupptillhörighet (t.ex. batterilarm) överförs ändå till alla mottagare.<br />
Grupp/grupper som tillhör respektive söknummer visas när du är i tel.nr-programmeringen 1-4, med<br />
knappen.<br />
Med att trycka på kommer du till slinglarmens grupp-programmering, med att<br />
trycka på C återgår du till föregående fönster.<br />
Slå in gruppens nummer tvåsiffrigt 01…32. I fönstrets nedre rad visas listan på<br />
utvalda grupper. Du kan bläddra med / knapparna. Om du vill radera någon grupp ur ”listan”, slå in<br />
den gruppens nummer så försvinner den automatiskt ur fönstret.<br />
Med att trycka på väljer du alla grupper eller om någon grupp redan valts raderas dessa val.<br />
8.2 Reläkort<br />
Inställning av reläkorten.<br />
Tryck på för att komma till programmeringen av reläkorten.<br />
Inställning av reläkortens serieport.<br />
Välj med / knapparna, (Ej i bruk. PRN, SER1, SER2, SER3 eller SER4).<br />
Användning av SER1-4 portarna kräver DIL-128 kortet i <strong>HHL</strong>-32 och 128<br />
centralerna.<br />
8.3 Skrivare<br />
Inställning av skrivare.<br />
Tryck på för att komma till programmeringen av skrivarens hastighet.<br />
Slå in hastigheten med / knapparna, (600, 1200, 2400, 4800 eller 9600 baud)<br />
Tryck på för att komma till portvalet..<br />
Välj med / knapparna, (Ej i bruk PRN, SER1, SER2, SER3 eller SER4).<br />
Användning av SER1-4 portarna kräver DIL-128 kort i <strong>HHL</strong>-32 och 128<br />
centralerna.<br />
8.4 HedSam<br />
Inställning av passerkontrollen<br />
Tryck på för att komma till portvalet<br />
Välj med / knapparna, (Ej i bruk. PRN, SER1, SER2, SER3<br />
eller SER4). Användning av SER1-4 portarna kräver DIL-128 kort i <strong>HHL</strong>-32 och<br />
128 centralerna.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
14<br />
C Tel. 4 GRUPPER 05<br />
01-02-04-05-07<br />
RELÄKORTEN<br />
SER 2<br />
PORT<br />
SER 2<br />
SKRIVARE<br />
PRN<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
PRN<br />
HedSam<br />
SER 1<br />
PORT<br />
SER 1
8.5 Tilläggsmanöverenheter<br />
Inställning av manöverpaneler/parallelldisplayer 9-16.<br />
Tryck på för att komma till portvalet<br />
Välj med / knapparna, (Ej i bruk. PRN, SER1, SER2, SER3<br />
eller SER4). Användning av SER1-4 portarna kräver DIL-128 kort i <strong>HHL</strong>-32 och<br />
128 centralerna.<br />
8.6 X-25, Safenet<br />
Inställning av X-25 anslutning.<br />
Tryck på för att komma till programmeringen av hastighet.<br />
Slå in hastigheten med / knapparna, (600, 1200, 2400, 4800 eller 9600 baud)<br />
Tryck på för att komma till portvalet<br />
Välj med / knapparna, (Ej i bruk. PRN, SER1, SER2, SER3<br />
eller SER4). Användning av SER1-4 portarna kräver DIL-128 kort i <strong>HHL</strong>-32 och<br />
128 centralerna.<br />
Tryck på för att komma till programmering av objekt.<br />
Slå in X-25’s objektnummer 0020…9999.<br />
Tryck på för att komma till PAD nummerprogrammeringen.<br />
Välj PAD nummer (1-4) med / knapparna och slå in telefonnumret som skall<br />
uppringas<br />
Om PAD-numren inte används, se till att nummerplatserna är tomma.<br />
Endast med C knappen kommer du ut ur detta fönster.<br />
8.7 Videoväxel<br />
Inställning av HRMV / HCVV videoväxel<br />
Tryck på för att komma till programmeringen av hastighet.<br />
Slå in hastigheten med / knapparna, (600, 1200, 2400, 4800 eller 9600 baud)<br />
Tryck på för att komma till portvalet<br />
Välj med / knapparna, (Ej i bruk. PRN, SER1, SER2, SER3<br />
eller SER4). Användning av SER1-4 portarna kräver DIL-128 kort i <strong>HHL</strong>-32 och<br />
128 centralerna.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
15<br />
MP 9 - 16<br />
SER 3<br />
PORT<br />
SER 3<br />
SAFENET<br />
SER 4<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
SER 4<br />
X 25 KUND<br />
0123<br />
C PAD nummer 01<br />
0987654321<br />
HRMV<br />
Ej progr:<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
Ej progr.
9 UTGÅNGAR<br />
UTGÅNGAR<br />
96<br />
Till systemet (centralen) kan anslutas maximalt 152 utgångar. Varje utgång kan fritt<br />
programmeras med att först välja utgång och sedan ställa in dess funktion. I vissa utgångars programval är<br />
det möjligt att bestämma utgångens dragtid (000-900 sek.), Värdet 000 = utgången är dragen till centralen<br />
kvitterar.<br />
Utgång:<br />
1-8 utgångar i centralen. 1-7 är ”öppen kollektor” utgångar och utgång 8 är<br />
växlande reläutgång.<br />
9-136 reläkort (8RL/RS) utgångar, korten 01-16: reläerna 1-8, totalt 128 st.<br />
137-152 styrPID utgångar<br />
135 i <strong>HHL</strong>-256/512 centralerna finns DCEXT (F5) spänningsutgång (drar samtidigt med<br />
reläkortet 16 (RL8/RS) relä 7<br />
136 i <strong>HHL</strong>-256/512 centralerna finns SIREN (F3) spänningsutgång (drar samtidigt med<br />
reläkortet 16 (RL8/RS) relä 8<br />
Utgångar se bilaga<br />
Dessutom kan till varje utgång programmeras grupper vars tillstånd utgången följer.<br />
Tryck på för att komma till utgångsprogrammeringen<br />
Välj först utgång vars funktion skall programmeras med att slå utgångens tresiffriga<br />
nummer (001-152) eller bläddra fram önskad utgång med / knapparna.<br />
Med att trycka på kommer du till programmering av utgångens dragtid och typ,<br />
med att trycka på återgår du till föregående fönster.<br />
Slå in utgångens dragtid med tre siffror (000…900) och välj utgångstyp med att<br />
bläddra med / knapparna. Dragtid 000 = drar tills centralen kvitterar.<br />
Den aktuella utgången kan testas med knappen, utgången dragen under inställd tid.<br />
Med att trycka på kommer du till utgångars grupp-programmering, med<br />
knappen återgår du till föregående fönster.<br />
Slå in gruppens tvåsiffriga nummer 01…32. I fönstrets nedre rad visas lista på valda<br />
grupper. Du kan bläddra bland valda grupper med / knapparna.<br />
Om du vill radera någon grupp ur ”listan” slå in dess nummer och den försvinner.<br />
Med att trycka på väljer du alla grupper eller om någon grupp redan valts raderas dessa val.<br />
Med återgår du till föregående fönster och tillbaka till Utgång-programmeringsfönstret med C knappen.<br />
Exempel på utgångsprogrammering 1: Utgång skall aktiveras vid slinglarm.<br />
1. Välj utgång (001-152)<br />
2. Programmera utgångstyp till 0 (Reserverad för slingstyrt larm)<br />
3. Programmera dragtid (000-900)<br />
4. Programmera till vald slinga utgångens nummer (001-152).<br />
Exempel 2: Utgång skall aktiveras vid grupplarm.<br />
1. Välj utgång (001-152)<br />
2. Programmera utgångstyp till 5 (Slinglarm från grupperna 1-32)<br />
3. Programmera dragtid (000-900)<br />
4. Programmera grupp/grupper (01-32)<br />
Lista på utgångars programmering.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
16<br />
VÄLJ UTGÅNG<br />
002 Central: 2<br />
U002 Dragtid 005<br />
Kod inmatad<br />
U002 Val 01<br />
02-03-04-16
TYPNR TYP FUNKTION VALMÖJLIGH.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
17<br />
INST. AV<br />
DRAGTID<br />
0 FRI Reserverad för slingstyrt larm Nej Ja<br />
1<br />
HUVUDLARM<br />
Slinglarm / Slingtamper / Hotkod / LCD-Polis /<br />
MP-tamper / CA-tamper / Fel kod<br />
Nej Ja<br />
2 LARM Huvudlarm + Batterilarm Nej Ja<br />
3 LARM Slinglarm/Hotlarm/LCD-Polis Nej Ja<br />
4 LARM Fördröjt larm ( efter 1 eller 2 dragtider) Nej Ja<br />
5 LARM Larm från grupper 1 - 32 Komb. 1 - 32 Ja<br />
6 LARM A-larm ( verifierat larm) Nej Ja<br />
7 LARM B-larm ( overifierat larm) Nej Ja<br />
8 SABOTAGE MP-tamper/CA-tamper/Sling-tamper/Fel kodi Nej Ja<br />
9 SABOTAGE MP-tamp/CA-tamp/Sling-tamper Nej Ja<br />
10 SABOTAGE Fel kod Nej Ja<br />
11 FELFUNKTION Nät/Batteri/Slinga saknas/Linje saknas/Säkring Nej Nej<br />
12 FELFUNKTION Nät/Batteri/Säkring Nej Nej<br />
13 FELFUNKTION Nätfel Nej Nej<br />
14 FELFUNKTION Batteri Nej Nej<br />
15 FELFUNKTION Säkringsfel Nej Nej<br />
16 FELFUNKTION Slinga saknas ( fel ) / Linje saknas ( fel ) Nej Nej<br />
17 STATUS Grupp BORTK./FÖRBIK./SAKNAS ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
18 STATUS Grupp FÖRBIKOPPLAD ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
19 STATUS Grupp BORTKOPPLAD ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
20 STATUS Alla grupper TILL ( NATT ) Nej Nej<br />
21 STATUS Fullbevakning ( inget BORTK:/FÖRBIK:/SAKNAS) Nej Nej<br />
22 FÖRDRÖJD Gruppens in-utgångsfördröjn. aktiv (Grupp 1-32) Komb. 1 - 32 Nej<br />
23 FÖRDRÖJD Gruppens ingångsfördröjning aktiv ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
24 FÖRDRÖJD Gruppens utgångsfördröjning aktiv ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
25 SLINGA Slinga BORTKOPPLAD/SAKNAS/ÖPPEN Nej Nej<br />
26 SLINGA Slinga BORTKOPPLAD Nej Nej<br />
27 SLINGA Slinga ÖPPEN ( PID i larmläge ) Nej Nej<br />
28 STYRNING Förprogramm. styrning ( Grupp 1-32 ) Komb. 1 - 32 Nej<br />
29 STYRNING Tidstyrning gäller Nej Nej<br />
30 STYRNING Semestertid gäller Nej Nej<br />
31 STYRNING Helgdag gäller Nej Nej<br />
32 STYRNING Tidzon gäller ( tidzon 1 - 8 ) Komb. 1 - 8 Nej<br />
33 STYRNING Kod eller kort inmatat ( Manöverpanel 1-16 ) Komb. 1 - 16 Ja<br />
34 STYRNING Kod inmatad ( Manöverpanel 1-16 ) Komb. 1 - 16 Ja<br />
35 STYRNING Kort inmatat ( Manöverpanel 1-16 ) Komb. 1 - 16 Ja<br />
36 STYRNING Centralen kvitterad Nej Ja<br />
37 STYRNING LCD Polisknapp (Parallelldisplay 1-16) Komb. 1 - 16 Ja<br />
38 STYRNING LCD Kameraknapp (Parallelldisplay 1-16) Komb. 1 - 16 Ja
I tabellens kolumn ”Valmöjligh:” har några utgångstyper anmärkningen Komb. 1-8, 1-16 eller 1-32. De<br />
utgångstyper där detta val är möjligt, kan programmeras att ha ett alternativ av grupp/grupper, MP/MP:er<br />
eller parallelldislay/påarallelldisplayer, osv.<br />
Exempel: Man vill att larm från grupper går till utgång 2. Du kan välja de grupper som skall aktivera utgång<br />
2 vid larm. Om man vill att utgången skall aktiveras av parallelldisplayens kamera-knapp, välj som funktion<br />
den önskade perallelldisplayens nummer.<br />
I kolumnen ”Inst. av dragtid” är alternativen Ja/Nej. Där det står Ja kan utgången ges en dragtid. Dragtiden<br />
definieras 000 - 900. Är tiden 000 = utgången är dragen tills centralen kvitterar. Värdeni 001-900 är<br />
dragtiden i sekunder.<br />
Utgångarna som har ”Valmöjligh.” och ”Inst. av dragtid” = Nej, har bundits till något förutbestämt sätt att<br />
fungera, t.ex. slinga bortkopplad. Denna funktion gäller så länge som slingan är bortkopplad.<br />
10 GRUPPFÖRDRÖJNINGAR<br />
Systemets in-/utgångsfördröjningar för enskilda slingor kan ställas gruppvis med att<br />
ge varje grupp en egen in-/utgångsfördröjning.<br />
Tryck på för att komma till ingångsfördröjnings-programmering.<br />
Välj först grupp som du vill ge en ingångsfördröjning med att bläddra med /<br />
knapparna. (Grupp 01- Grupp 32). Slå in gruppens fördröjning med ett tresiffrigt tal<br />
(000-999 sek.).<br />
Med att trycka på kommer du till utgångstypens och utgångens dragtidprogrammering,<br />
med återgår du till föregående fönster.<br />
Välj först grupp som du vill ge en utgångsfördröjning med att bläddra med /<br />
knapparna (Grupp 01- Grupp 32). Slå in gruppens fördröjning med ett<br />
tresiffrigt tal (000-999 sek.).<br />
Med att trycka på återgår du till föregående fönster och återgång till Gruppfördröjningar programmering<br />
med C knappen.<br />
11 PASSERKONTROLL<br />
Passerkontrol-delen är inte i funktion i denna programversion<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
18<br />
GRUPPFÖRDRÖJNINING<br />
97<br />
INGÅNG 060 sek<br />
Grupp 32<br />
UTGÅNG 060 sek<br />
Grupp 32<br />
PASSAGEKONTROLL<br />
98
12 ÖVERGÅNG TILL ”DEFAULT”-INSTÄLLNINGAR<br />
Vid igångsättning av ett nytt system rekommenderas att centralen ställs i ”deafult”-läge (fabriksinställt<br />
tillstånd) innan den egentliga programmeringen påbörjas.<br />
I default-läget finns flera menyer med vilka man kan tömma alla eller delar av vissa programmeringsdelar.<br />
Övergång till default-inställningar sker enligt följande: (tömning av allt) <strong>HHL</strong>-32 och 128 centralerna.<br />
1. Ta bort spänning (lossa AC och Batteri ) eller stick kortslutningsbygeln i X5 (RESET) stiften.<br />
2. Stick kortslutningsbygeln i X6 (TEST MODE) stiften.<br />
3. Koppla in spänning eller ta bort kortslutning från X5 (RESET) stiften och centralen startar i<br />
DEFAULT-läge. (I detta läge kan du välja vad som skall raderas endast från manöverpanel 1).<br />
4. Tryck “0” (allt raderas och nollas), varefter “*” med vilken tömning verifieras (C knappen avbryter<br />
proceduren) och centralen ger en tonstöt och alla minnesplatser går i default-läge.<br />
5. Ta bort spänningen eller stick in kortslutningsbygeln i X5 (RESET) stiften.<br />
6. Ta bort kortslutningsbygeln från X6 (TEST MODE) stiften.<br />
7. Koppla in spänning (eller ta bort X5), varefter systemet startar i normalläge.<br />
8. Programmera alla inställningar med MP:n eller gör programmeringen med programmeringsprogrammet i<br />
PC.<br />
VARNING ! Med att ta bort eller sticka in kortslutnigsbygeln i TEST MODE stiftet när RESET stiftet inte<br />
är kortslutet eller centralen har spänning inkopplad, kan orsaka att centralens programmering förstörs och all<br />
programmering måste göras om från början.<br />
I default-läget kan följande menyer ”tömmas”.<br />
0. All programmering<br />
1. Master- och servicekod<br />
2. Användarinformation<br />
3. Tidprogrammen<br />
4. Slingmeddelanden och inställningar<br />
5. Gruppmeddelanden och inställningar<br />
6. Urgångar<br />
7. Serieportar<br />
Vid tömning kan du välja i ovanstående tabell vilka/vilken information som skall tömmas enligt beskrivning<br />
vid övergång till default-läge.<br />
I bilden bredvid syns placering av<br />
TEST MODE och RESET stiften i<br />
<strong>HHL</strong>-32 och -128 centralerna.<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
RESET STIFT<br />
MANÖVERP.<br />
PRINTER<br />
PC/MOD.<br />
PC/MOD.<br />
19<br />
CPU<br />
COUNTRY SELECT =<br />
VAL AV SPRÅK<br />
ANSLUTNING AV<br />
SERIEINTERFACE<br />
<strong>HHL</strong> - DIL-128<br />
VARNING!!!<br />
TEST MODE<br />
TESTNING / RESET
I <strong>HHL</strong>-256 och 512 centralerna finns Reset och Test Mode ”stiften” i centralens procsessorkort.<br />
Övergången till default-inställningar sker på samma sätt som i <strong>HHL</strong>-32/128 centralerna, med enda<br />
skillnaden att stiften har ersatts med DIP-switchar (SW1).<br />
1. Ta bort spänning (lossa AC och ja Batteri ) eller ställ SW1 (RESET) i kortslutningsläge<br />
2. Ställ SW1 (TEST MODE) i kortslutningsläge<br />
3. Koppla in spänning eller ta bort kortslutning i SW1 (RESET) och centralen startar i DEFAULT-läge. (I<br />
detta läge kan du välja vad som skall raderas endast från manöverpanel 1).<br />
4. Tryck “0” (allt raderas och nollas), varefter “*” med vilken tömning verifieras (C knappen avbryter<br />
proceduren) och centralen ger en tonstöt och alla minnesplatser går i default-läge.<br />
5. Ta bort spänningen eller ställ in SW1 (RESET) i kortslutningsläge.<br />
6. Ta bort kortslutning i SW! (TEST MODE)<br />
7. Koppla in spänning (eller ta bort kortslutning i SW1 RESET), varefter systemet startar i normalläge.<br />
8. Programmera alla inställningar med MP:n eller gör programmeringen med programmeringsprogrammet i<br />
PC.<br />
PROCESSORKORT<br />
SETT FRAMIFRÅN<br />
SPRÅK/LAND/STANDAR<br />
INSTÄLLNING<br />
TEST MODE SWITCH<br />
RESET SWITCH<br />
OFF LÄGE (ÖPPEN)<br />
ON LÄGE (KORTSLUTEN)<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
PROCESSORKORT<br />
SETT FRÅN SIDAN<br />
WARNING!<br />
TEST<br />
MODE<br />
BEFORE USE<br />
SEE MANUAL<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
TEST<br />
RESET<br />
SW1<br />
20<br />
COUNTRY<br />
SELECT<br />
<strong>HHL</strong> - CSEL<br />
<strong>HHL</strong> - PROG
13 TEXTPROGRAMMERING<br />
Systemets handhavande och användning för användaren om man ger slingor och grupper namn.<br />
Texten programmeras med nummerknapparna.<br />
Kursorn flyttas vänster eller höger med pil- / .knapparna<br />
Bokstäverna är uppdelade på nummerknapparna enligt följande:<br />
= A, B, C, 1 = D, E, F, 2 = G, H, I, 3<br />
= J, K, L, 4 = M, N, O, 5 = P, Q, R, 6<br />
= S, T, U, 7 = V, W, X, 8<br />
= Mellanslag (tom), Ä, Ö, 0<br />
= Y, Z, Å, 9<br />
Till specialmenyen med flera alternativ kommer du med att trycka och någon nummerknapp enligt<br />
följande:<br />
Tryck först och sedan = Töm hela fönstret<br />
Tryck först och sedan = Töm raden till slutet (med början där kursorn står)<br />
Tryck först och sedan = Byt till små bokstäver (gemener)<br />
Tryck först och sedan = Byt till stora bokstäver (VERSALER)<br />
Exempel: Tryck på knappen en gång och då visas bokstaven D, tryck på en andra gång och<br />
bokstaven E visas, osv. Med att sedan trycka på nummer flyttas kursorn automatiskt ett steg åt höger<br />
och då visas bokstaven M. Vill du ändra på något, flytta kursorn under den aktuella bokstaven och tryck in<br />
en ny bokstav. Ta bort en bokstav med .<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
21
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
22<br />
BASFUNKTIONER<br />
90<br />
BATTERILARMGRÄNS<br />
107 /10 Volt<br />
NÄTFEL FÖRDRÖJN<br />
1 0 min<br />
PRINTER UTSKRIFT<br />
Nej<br />
KODENS LÄNGD<br />
6 siffror<br />
ÖVERFALLSKOD<br />
Ej i bruk<br />
ANTAL FEL KODER<br />
05 st<br />
MP-LÅSNINGSTID<br />
05 min<br />
VID SLINGFEL<br />
F.störn<br />
SERVICEKOD<br />
202020<br />
SERVICEKOD ?<br />
KORTSERIENS KOD<br />
099A4F1 Typ 1<br />
GRUPPER 1 2 8<br />
C GRUPPER 128 03<br />
01,02,03,04,05,06<br />
SLINGPROGRAMMER<br />
91<br />
TYP 128<br />
Ej program.<br />
C TYP 128<br />
Fördröjning<br />
SLINGTEXTER<br />
92<br />
SLINGTEXT 054<br />
" Slingans text ... "<br />
C SLING TEXT 054<br />
Abcdefghijklmnopqrs<br />
HedSam<br />
SER 1<br />
PORT<br />
SER 1<br />
NIVÅ 128<br />
Prg= 075 Rel= 074<br />
C NIVÅ 1 2 8<br />
Prg = 075 Rel = 076<br />
SERVICE NIVÅN<br />
GRUPPTEXTER<br />
93<br />
GRUPPTEXT 32<br />
" Gruppens text... "<br />
C GRUPPTEXT 32<br />
Abcdefghijlkmnopqrs<br />
SKRIVARE<br />
PRN<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
PRN<br />
KOMB/ACCESS 128<br />
000 Ej i bruk<br />
C KOMB/ACCESS 128<br />
065 Access<br />
MANÖVERPANELER<br />
94<br />
IN/UT SUMMER<br />
15 In<br />
MP 15 GRUPPER 03<br />
01,02,03,04,05,06<br />
RELÄKORTEN<br />
SER 2<br />
PORT<br />
SER 2<br />
TEXTMEMEDDELANDENS GRUPPVAL:<br />
C Tel. 4 GRUPPER 05<br />
01-02-04-05-07<br />
VIDEOLARM 128<br />
064 Alltid<br />
C VIDEOLARM 128<br />
064 Ej i bruk<br />
SERIEPORTAR<br />
95<br />
PC / MODEM<br />
PRG<br />
HASTIGHET<br />
2400 b<br />
FAC_KOD / ADRESS<br />
1234567 2<br />
KUND / ANSLUTNING<br />
1 2 3 fast<br />
SVAR / VAL<br />
2 ton<br />
FÖRSÖK / UPPRING<br />
1 0 st <strong>HHL</strong><br />
Tel.nummer: 4<br />
123456789012345<br />
LARMUTGÅNG 128<br />
000 Ej i bruk<br />
C LARMUTGÅNG 128<br />
010 Kort 01: 2<br />
UTGÅNGAR<br />
96<br />
VÄLJ UTGÅNG<br />
002 Central: 2<br />
U002 Dragtid 005<br />
Kod inmatad<br />
U002 Val 01<br />
02-03-04-16<br />
MP 9 - 16<br />
SER 3<br />
PORT<br />
SER 3<br />
STYRUTGÅNG 128<br />
136 Kort 16: 8<br />
C STYRUTGÅNG 128<br />
136 Kort 16: 8<br />
GRUPPFÖRDRÖJNINING<br />
97<br />
INGÅNG 060 sek<br />
Grupp 32<br />
UTGÅNG 060 sek<br />
Grupp 32<br />
SAFENET<br />
SER 4<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
SER 4<br />
X 25 KUND<br />
0123<br />
C PAD nummer 01<br />
0987654321<br />
( BLÄDDRING )<br />
( PROGRAMMERING )<br />
PASSAGEKONTROLL<br />
98<br />
HRMV<br />
Ej progr:<br />
HASTIGHET<br />
2400 b<br />
PORT<br />
Ej progr.<br />
14.1 Servicemeny<br />
14 BILAGOR
14.2 Utgångars numrering<br />
NUMMER UTGÅNG<br />
1 - 8<br />
9 - 16<br />
17 - 24<br />
25 - 32<br />
33 - 40<br />
41 - 48<br />
49 - 56<br />
57 - 64<br />
65 - 72<br />
73 - 80<br />
81 - 88<br />
89 - 96<br />
97 - 104<br />
105 - 112<br />
113 - 120<br />
121 - 128<br />
129 - 136<br />
137 - 152<br />
EGNA UTGÅNGAR<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 1<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 2<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 3<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 4<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 5<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 6<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 7<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 8<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 9<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 10<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 11<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 12<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 13<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 14<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 15<br />
<strong>HHL</strong>-RL8/RS<br />
KORT 16<br />
STYRPID<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
1 2 4 8<br />
DIGI OUTPUTS ( OPEN COLLECTOR )<br />
1 2 3 4 5 6 7<br />
1 2 3 4 5 6 7 8<br />
23<br />
ADRESS 0<br />
ADRESS 1<br />
ADRESS 2<br />
ADRESS 3<br />
ADRESS 4<br />
ADRESS 5<br />
ADRESS 6<br />
ADRESS 7<br />
ADRESS 8<br />
ADRESS 9<br />
ADRESS 10<br />
ADRESS 11<br />
ADRESS 12<br />
ADRESS 13<br />
ADRESS 14<br />
ADRESS 15<br />
LARM<br />
( RELÄ )<br />
9 10 11 12 13 14 15 16<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
17 18 19 20 21 22 23 24<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
25 26 27 28 29 30 31 32<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
33 34 35 36 37 38 39 40<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
41 42 43 44 45 46 47 48<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
49 50 51 52 53 54 55 56<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
57 58 59 60 61 62 63 64<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
65 66 67 68 69 70 71 72<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
73 74 75 76 77 78 79 80<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
81 82 83 84 85 86 87 88<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
89 90 91 92 93 94 95 96<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
97 98 99 100 101 102 103 104<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
105 106 107 108 109 110 111 112<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
113 114 115 116 117 118 119 120<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
121 122 123 124 125 126 127 128<br />
O1 O2 O3 O4 O5 O6 O7 O8<br />
129 130 131 132 133 134 135 136<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16<br />
137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152
14.3 ADAS protokoll<br />
- ADAS protokollet är följande;<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
ADAS PROTOKOLL<br />
( H H L ) H 1 2 3 0 X X X T A T T : M M Cr<br />
ID = Centralen ID-nummer 001 ... 999.<br />
Tid = Tid ( timme:minut )<br />
ID KOD TYP TID<br />
Centralen sänder följande meddelanden då ADAS protokollet är valt;<br />
KOD TYP HÄNDELSE<br />
XXX 0 Slinga XXX LARM<br />
XXX 1 Slinga XXX SABOTAGELARM<br />
000 2 BATTERILARM<br />
0XX 3 Polisknapp, parellelldisplay XX<br />
0XX 4 LOCK ÖPPEN, ( 00=central, XX= MP )<br />
000 5 FEL KOD<br />
000 6 CENTRALEN KVITERAD<br />
00X 7 FUNKTIONSSTÖRNING ( 1=till, 0=från)<br />
00X 8 0= Central DELBEVAKAD,<br />
1= Central FULLTBEVAKAD<br />
24<br />
<strong>HHL</strong>-32/128/256/512<br />
TECHNICAL NOTE<br />
DATE: 15.09.1997 DOCUMENT: TN030997.DOC PAGE: 1/1
14.4 X-25 protokoll<br />
<strong>HHL</strong>-32/128/256/512 centralens anslutning till Tele SafeNet (Finland)<br />
- <strong>HHL</strong>-32/128/256/512 punkterna sänds med SafeNet enligt följande;<br />
Serviceklass 1<br />
System 202<br />
Tid ( ej i bruk, alltid = 0 )<br />
ID-nummer Programerbart ID nummer 1 ... 9999 varav 1 ... 10 är reserverad för<br />
teständamål<br />
<strong>HHL</strong>-HÄNDELSE HÄNDELSETYP PUNKTNUMMER<br />
Slinga 1-512 larm 1 1 ... 512<br />
Slinga 1-512 sabotagelarm 2 1 ... 512<br />
Slinga 1-512 förbik. TILL 7 1 ... 512<br />
Slinga 1-512 förbik. FRÅN 8 1 ... 512<br />
Polisknapp, PD 1-32 1 521 ... 552<br />
Manöverp. 1-32 sabotage 1 561 ... 592<br />
Centralen delbevakad 1 600<br />
Central fullbevakad 9 600<br />
Grupp 1-32 FRÅN 1 601 ... 632<br />
Grupp 1-32 TILL 9 601 ... 632<br />
Batterilarm 1 681<br />
Centralens sabotage 1 682<br />
Fel kod given 1 683<br />
Funktonstörning TILL 1 691<br />
Funktionstörning FRÅN 9 691<br />
Användare1-256 IN 1 701 ... 956<br />
Användare 1-256 UT 9 701 ... 956<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
25<br />
<strong>HHL</strong>-32/128/256/512<br />
TECHNICAL NOTE<br />
DATE: 05.09.1997 DOCUMENT: TN020997.DOC PAGE: 1/1
14.5 Basinställningar<br />
Batterilarmgräns (000-150) 00-15V<br />
Nätfel fördröjning 00-30 min.<br />
Skrivarens funktion (Nej, Alltid, Delbevak)<br />
Kodens längd (4/6) siffror<br />
Hotkod i bruk (j/n)<br />
Fel kod st.. (00-40)<br />
Låsningstid manöverpanel min. (00-30)<br />
Tillkoppl. vid slingfel (Funktst./Inhiberad)<br />
Kortserie och typ<br />
Servicekod (202020)<br />
14.6 Gruppinställningar<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
<strong>HHL</strong>-Centralens basinformation<br />
<strong>HHL</strong>-centralens grupp programmering<br />
Grupp Fördrj. Fördrj. Grupptext Tilläggsinfo<br />
nr:<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
25<br />
26<br />
27<br />
28<br />
29<br />
30<br />
31<br />
32<br />
In Ut<br />
26<br />
Info
14.7 MP-inställningar:<br />
14.8 Slinginställningar:<br />
På följande bilagssidor finns <strong>HHL</strong>-32 och 128 centralernas slinginställningstabeller:<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
Manöverpanelens programmering<br />
Mp. Summer Summer GRUPP Tilläggsinfo<br />
nr:<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
In Ut 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32<br />
27
<strong>HHL</strong>-32 Slingornas programmerings tabell ver. 2.xx<br />
Slinga Linje Adress Slingans typ Slingtext GRUPP Larm Styr Video Kombin. Access Progr<br />
nr: Nr: nr: (20 tecken) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 utgång utgång larmnr sling. nr: funkt. Nivå<br />
1 1 1<br />
2 1 2<br />
3 1 3<br />
4 1 4<br />
5 1 5<br />
6 1 6<br />
7 1 7<br />
8 1 8<br />
9 1 9<br />
10 1 10<br />
11 1 11<br />
12 1 12<br />
13 1 13<br />
14 1 14<br />
15 1 15<br />
16 1 16<br />
17 2 1<br />
18 2 2<br />
19 2 3<br />
20 2 4<br />
21 2 5<br />
22 2 6<br />
23 2 7<br />
24 2 8<br />
25 2 9<br />
26 2 10<br />
27 2 11<br />
28 2 12<br />
29 2 13<br />
30 2 14<br />
31 2 15<br />
32 2 16
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
<strong>HHL</strong>-128 Slingornas programmerings tabell ver. 2.xx<br />
Sling Linje Adress Slingans typ Slingtext GRUPP Larm Styr Video Kombin. Access Progr<br />
nr: Nr: nr: (20 tecken) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 utgång utgång larmnr sling. nr: funkt. Nivå<br />
1 1 1<br />
2 1 2<br />
3 1 3<br />
4 1 4<br />
5 1 5<br />
6 1 6<br />
7 1 7<br />
8 1 8<br />
9 1 9<br />
10 1 10<br />
11 1 11<br />
12 1 12<br />
13 1 13<br />
14 1 14<br />
15 1 15<br />
16 1 16<br />
17 2 1<br />
18 2 2<br />
19 2 3<br />
20 2 4<br />
21 2 5<br />
22 2 6<br />
23 2 7<br />
24 2 8<br />
25 2 9<br />
26 2 10<br />
27 2 11<br />
28 2 12<br />
29 2 13<br />
30 2 14<br />
31 2 15<br />
32 2 16<br />
2
64 4 16<br />
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
<strong>HHL</strong>-128 Slingornas programmerings tabell ver. 2.xx<br />
Sling Linje Adress Slingans typ Slingtext GRUPP Larm Styr Video Kombin. Access Progr<br />
nr: Nr: nr: (20 tecken) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 utgång utgång larmnr sling. nr: funkt. Nivå<br />
33 3 1<br />
34 3 2<br />
35 3 3<br />
36 3 4<br />
37 3 5<br />
38 3 6<br />
39 3 7<br />
40 3 8<br />
41 3 9<br />
42 3 10<br />
43 3 11<br />
44 3 12<br />
45 3 13<br />
46 3 14<br />
47 3 15<br />
48 3 16<br />
49 4 1<br />
50 4 2<br />
51 4 3<br />
52 4 4<br />
53 4 5<br />
54 4 6<br />
55 4 7<br />
56 4 8<br />
57 4 9<br />
58 4 10<br />
59 4 11<br />
60 4 12<br />
61 4 13<br />
62 4 14<br />
63 4 15<br />
3
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
<strong>HHL</strong>-128 Slingornas programmerings tabell ver. 2.xx<br />
Sling Linje Adress Slingans typ Slingtext GRUPP Larm Styr Video Kombin. Access Progr<br />
nr: Nr: nr: (20 tecken) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 utgång utgång larmnr sling. nr: funkt. Nivå<br />
65 5 1<br />
66 5 2<br />
67 5 3<br />
68 5 4<br />
69 5 5<br />
70 5 6<br />
71 5 7<br />
72 5 8<br />
73 5 9<br />
74 5 10<br />
75 5 11<br />
76 5 12<br />
77 5 13<br />
78 5 14<br />
79 5 15<br />
80 5 16<br />
81 6 1<br />
82 6 2<br />
83 6 3<br />
84 6 4<br />
85 6 5<br />
86 6 6<br />
87 6 7<br />
88 6 8<br />
89 6 9<br />
90 6 10<br />
91 6 11<br />
92 6 12<br />
93 6 13<br />
94 6 14<br />
95 6 15<br />
96 6 16<br />
4
<strong>HHL</strong>-32, 128, 256, 512 Programm. anvisning<br />
Rev 2.6x Ver 1.2 23.08.02 12:37<br />
\\Server5\14600\<strong>HHL</strong>97\Sweden\Prog26.DOC<br />
<strong>HHL</strong>-128 Slingornas programmerings tabell ver. 2.xx<br />
Sling Linje Adress Slingans typ Slingtext GRUPP Larm Styr Video Kombin. Access Progr<br />
nr: Nr: nr: (20 tecken) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 utgång utgång larmnr sling. nr: funkt. Nivå<br />
97 7 1<br />
98 7 2<br />
99 7 3<br />
100 7 4<br />
101 7 5<br />
102 7 6<br />
103 7 7<br />
104 7 8<br />
105 7 9<br />
106 7 10<br />
107 7 11<br />
108 7 12<br />
109 7 13<br />
110 7 14<br />
111 7 15<br />
112 7 16<br />
113 8 1<br />
114 8 2<br />
115 8 3<br />
116 8 4<br />
117 8 5<br />
118 8 6<br />
119 8 7<br />
120 8 8<br />
121 8 9<br />
122 8 10<br />
123 8 11<br />
124 8 12<br />
125 8 13<br />
126 8 14<br />
127 8 15<br />
128 8 16<br />
5
