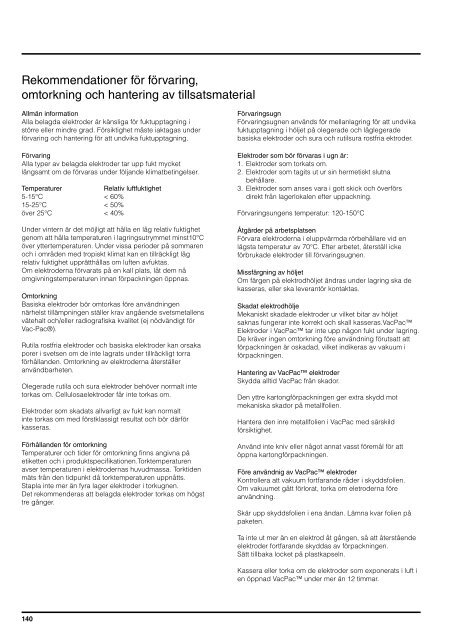

Rekommendationer för förvaring,

omtorkning och hantering av tillsatsmaterial

Allmän information

Alla belagda elektroder är känsliga för fuktupptagning i

större eller mindre grad. Försiktighet måste iaktagas under

förvaring och hantering för att undvika fuktupptagning.

Förvaring

Alla typer av belagda elektroder tar upp fukt mycket

långsamt om de förvaras under följande klimatbetingelser.

Temperaturer Relativ luftfuktighet

5-15°C < 60%

15-25°C < 50%

över 25°C < 40%

Under vintern är det möjligt att hålla en låg relativ fuktighet

genom att hålla temperaturen i lagringsutrymmet minst10°C

över yttertemperaturen. Under vissa perioder på sommaren

och i områden med tropiskt klimat kan en tillräckligt låg

relativ fuktighet upprätthållas om luften avfuktas.

Om elektroderna förvarats på en kall plats, låt dem nå

omgivningstemperaturen innan förpackningen öppnas.

Omtorkning

Basiska elektroder bör omtorkas före användningen

närhelst tillämpningen ställer krav angående svetsmetallens

vätehalt och/eller radiografiska kvalitet (ej nödvändigt för

Vac-Pac®).

Rutila rostfria elektroder och basiska elektroder kan orsaka

porer i svetsen om de inte lagrats under tillräckligt torra

förhållanden. Omtorkning av elektroderna återställer

användbarheten.

Olegerade rutila och sura elektroder behöver normalt inte

torkas om. Cellulosaelektroder får inte torkas om.

Elektroder som skadats allvarligt av fukt kan normalt

inte torkas om med förstklassigt resultat och bör därför

kasseras.

Förhållanden för omtorkning

Temperaturer och tider för omtorkning finns angivna på

etiketten och i produktspecifikationen.Torktemperaturen

avser temperaturen i elektrodernas huvudmassa. Torktiden

mäts från den tidpunkt då torktemperaturen uppnåtts.

Stapla inte mer än fyra lager elektroder i torkugnen.

Det rekommenderas att belagda elektroder torkas om högst

tre gånger.

140

Förvaringsugn

Förvaringsugnen används för mellanlagring för att undvika

fuktupptagning i höljet på olegerade och låglegerade

basiska elektroder och sura och rutilsura rostfria ektroder.

Elektroder som bör förvaras i ugn är:

1. Elektroder som torkats om.

2. Elektroder som tagits ut ur sin hermetiskt slutna

behållare.

3. Elektroder som anses vara i gott skick och överförs

direkt från lagerlokalen efter uppackning.

Förvaringsungens temperatur: 120-150°C

Åtgärder på arbetsplatsen

Förvara elektroderna i eluppvärmda rörbehållare vid en

lägsta temperatur av 70°C. Efter arbetet, återställ icke

förbrukade elektroder till förvaringsugnen.

Missfärgning av höljet

Om färgen på elektrodhöljet ändras under lagring ska de

kasseras, eller ska leverantör kontaktas.

Skadat elektrodhölje

Mekaniskt skadade elektroder ur vilket bitar av höljet

saknas fungerar inte korrekt och skall kasseras.VacPac

Elektroder i VacPac tar inte upp någon fukt under lagring.

De kräver ingen omtorkning före användning förutsatt att

förpackningen är oskadad, vilket indikeras av vakuum i

förpackningen.

Hantering av VacPac elektroder

Skydda alltid VacPac från skador.

Den yttre kartongförpackningen ger extra skydd mot

mekaniska skador på metallfolien.

Hantera den inre metallfolien i VacPac med särskild

försiktighet.

Använd inte kniv eller något annat vasst föremål för att

öppna kartongförpackningen.

Före användnig av VacPac elektroder

Kontrollera att vakuum fortfarande råder i skyddsfolien.

Om vakuumet gått förlorat, torka om eletroderna före

användning.

Skär upp skyddsfolien i ena ändan. Lämna kvar folien på

paketen.

Ta inte ut mer än en elektrod åt gången, så att återstående

elektroder fortfarande skyddas av förpackningen.

Sätt tillbaka locket på plastkapseln.

Kassera eller torka om de elektroder som exponerats i luft i

en öppnad VacPac under mer än 12 timmar.

Rekommendationer för förvaring

och hantering av rörtråd

Rörtråd ska förvaras under förhållande som skyddar mot

fortlöpande försämring av förpackningar och produkter.

Alla rörtrådar ska skyddas från direktkontakt med vatten

och fukt. Dessa kan vara i form av regn eller kondens på en

kall tråd.

Rörtråd ska förvaras i torr miljö.

Den relativa luftfuktigheten och temperaturen ska

övervakas och temperaturen skall inte understiga

daggpunkten.

För att undvika kondensation ska rörtråden förvaras i

orginalförpackning och, om nödvändigt, acklimatiseras till

omgivande temperatur innan förpackningen öppnas.

Trådytan ska skyddas mot andra ämnen som innehåller

väte såsom olja, fett och rost och den skall även skyddas

mot ämnen som drar åt sig fukt.

Rörtråd ska lagerhållas på så sätt att skador undviks.

Rekommendationer för förvaring

och hantering av OK Flux

Svetspulver, agglomererade såväl som smälta, har en vid

tillverkning garanterad fukthalt från fabrik.

Före transport plastas varje pall in i en folie. Dessa skyddsåtgärder

görs för att bibehålla den låga fukthalt som

erhålls vid tllverkning så länge som möjligt. Svetspulver

skall aldrig utsättas för direkt väta i form av regn eller snö.

Förvaring

Oöppnade pulverförpackningar skall förvaras under

kontrollerade förhållande enligt följande:

• Temperatur: 20°C ±10°C.

• Relativ luftfuktighet: Så låg som möjligt

- ej överstigande 60 %

• Innehållet i öppna pulverbehållare ska efter ett

8 timmars skift ska placeras i en tork- eller torrhållare

vid en temperatur av 150 ±25°C.

• Återstående pulver från öppna säckar ska förvaras i en

temperatur av 150 ±25°C.

Återanvändning

• Fukt och olja ska avlägsnas från den tryckluft, som

används vid återanvändningssystem för pulver.

• Tillskott av nytt pulver skall vara minst en del nytt pulver

mot tre delar återanvänt pulver.

• Främmande material såsom glödskal, slagg etc. ska

avlägsnas via ett lämpligt system såsom med siktning.

Omtorkning

• Om lagring och hantering utförts enligt givna

rekommendationer kan ESAB:s svetspulver

användas i befintligt skick.

• Vid en mycket komplicerad applikation t.ex. vid

fast inspänning och grova material och med givna

föreskrifter enligt en rekommenderad material-

specifikation, kan en omtorkning av pulvret krävas.

• Dessutom, om pulvret på grund av ovarsam

hantering eller lagring, har tagit upp fukt, kan omtorkning

återställa pulvret i till sitt usprungliga tillstånd beträffande

fuktinnehåll.

• Följande värden för temperatur och tid gäller:

Smält OK Flux: 200±50°C.

Agglomererat OK Flux 300±25°C.

Lämplig pulvermängd vid omtorkning beror på ugnens

konstruktion och ventilation, men bör vara på en flat plåt

och pulverskiktets höjd bör inte överstiga 50 mm. Omtorkat

svetspulver skall förvaras vid 150±25°C fram till användning.

141

ELGA HP 6

ELGA HP 6 är ett isolerat torrhållningskoger av mycket hög

kvalitet, tillverkat i polerat rostfritt 1.4016 stål för att klara även

tuffa miljöer t ex varv,offshore m m.

Termostat 30 - 110°C

Effekt 180 W

Spänning 230 V

Innermått (B x D x H) 100 x 100 x 450 mm

Yttermått (B x D x H) 150 x 150 x 530 mm

Vikt 4 kg

Kapacitet 6 kg

Artikelnr. L80660000

ELGA SDO-400

ELGA SDO-400 är ett omtorkningsskåp, där omtorkningstemperaturen

är inställbar upp till 400°C. Skåpet är utrustat

med temperaturregulator. Temperaturen visas digitalt på

temperaturregulatorn, som även har ett inbyggt tidur. Efter

avslutad torktid sänks temperaturen automatiskt till 100°C.

Detta skåp levereras med kalibreringsintyg för att uppfylla

ISO 9001. Skåpet är försett med löstagbara insatskorgar för

rationell och enkel hantering. Kan även användas enbart som

torrhållningsskåp.

Termostat 0 – 400°C

Effekt 2 kW




Vikt 70 kg


Tidur 0 - 3600 minuter


142

ELGA SD-220

ELGA SD-220 är ett litet torrhållningsskåp avsett för torrhållning

av c:a 30–40 st elektrodhylsor. Skåpet är försett med lyftöglor

för att underlätta förflyttning.


Effekt 833 W




Vikt 60 kg



ELGA EDO-400

ELGA EDO-400 är ett omtorkningsskåp med mycket stor

kapacitet, där värmeelementen är placerade i två nivåer för

att uppnå en jämnare temperatur i skåpet. Temperaturen visas

digitalt på temperaturregulatorn som även har ett inbyggt tidur.

Efter avslutad torktid sänks temperaturen automatiskt till 100°C.

Skåpet levereras med kalibreringsintyg för att uppfylla ISO 9001.

Detta skåp är försett med löstagbara insatskorgar för enkel

hantering. Kan även användas enbart som torrhållningsskåp.


Effekt 4,2 kW




Vikt 160 kg


Tidur 0 - 3600 minuter

Artikelnr. L80640000

ESAB PK 1

PK-1 är en lätt och behändig torrhållare för elektroder. Den är

enkel att ta med sig.

Varmhållningstemperatur på ca 100°C.

Effekt 100 W


Innermått (B x D x H) 100 x 470 mm

Yttermått (B x D x H) 225 x 610 mm

Vikt 6 kg


Artikelnr. EM0000515064

ESAB SK 40

SK 40 är ett torrhållningsskåp med 4 löstagbara hyllor, för

förvaring av elektroder. Elektroderna förvaras utan förpackning.

Skåpet är utrustat med termometer, termostat och kontrollampa.

Torrhållningstemperatur 50 - 180°C

Effekt 700 W




Vikt 55 kg



ESAB PK 5

PK-5 är en kombinerad tork- och torrhållningsutrustning för de

flesta typer av elektroder. Torktid med full effekt är 1-7 timmar

beroende på elektrodtyp. Temperaturen är termostatreglerad

från 50-300°C. Elektroderna placeras i PK-5 utan förpackning.


Effekt 500 W


Innermått (B x D x H) 116 x 460 mm

Yttermått (B x D x H) 345 x 660 mm

Vikt 13 kg



ESAB PK 40

PK 40 är ett robust skåp för torkning av elektroder med plats

för 10 paket.


Effekt 1,5 kW




Vikt 70 kg



143

144

Vi saluför hela ESABs produktsortiment. Kontakta oss!

Avesta 2D

Avestas högutbyteselektroder 2D är särskilt utvecklade för att

ge ett metallutbyte på upp till 150%. Insvetstalet är upp till 30%

bättre för en 2D-elektrod än för motsvarande standardprodukt.

De kostnadseffektiva 2D-elektroderna lämpar sig speciellt för

svetsning av kraftigare konstruktioner i godstjocklek 5 mm

och uppåt. Där svetsning med andra högproduktiva metoder

av olika anledningar inte är möjlig, kan belagda elektroder av

högutbytestyp vara ett utmärkt alternativ. Genom att svetssträngarna

generellt är betydligt längre, minimeras också

antalet start och stopp vilket både är kostnadseffektivt och

kvalitetshöjande.

Avesta 2D har mycket god svetsbarhet, bra slagglossning

samt lättkontrollerad slagg och smälta. Svetsning skall ske med

kort ljusbåge utan pendling. För att minska utspädningen från

grundmaterialet skall påläggssvetsning utföras med liten överlappning

och med ljusbågen vinklad mot föregående sträng.

Avesta elektroder 2D finns för svetsning av austenitiska rostfria

stål med eller utan molybden, duplexa rostfria stål samt för

förbindningssvetsning av rostfria stål mot kolstål. Användningsområdet

för Avesta 2D är mycket brett och omfattar exempelvis

påläggssvetsning av stutsar, rörböjar och andra komponenter

samt svetsning av fyllnadssträngar i horisontala stum- och

kälfogar.

308L/MVR-HX 316L/SKR-HX 2205-HX

P5-HX

Diameter mm Ström A Artikelnr.

Artikelnr.

Artikelnr.

Artikelnr.

2.5 60-90 AEL8317A250000

3.25 80-130 AEL8317A325000

4.0 110-170 AEL8125A400000 AEL8317A400000 AEL8310A400000

5.0 170-230 AEL8125A500000 AEL8317A500000 AEL8647A500000 AEL8310A500000

Kemisk sammansättning %

Avesta elektrod 2D

C Si Mn Cr Ni Mo N

308L/MVR-HX 0.03 0.7 0.9 20.0 10.5 - -

316L/SKR-HX 0.03 0.8 0.8 18.0 12.0 2.8 -

2205-HX 0.03 0.8 0.7 22.5 9.5 3.0 0.15

P5-HX 0.03 0.8 1.0 22.0 13.5 2.7 -

Mekaniska egenskaper Slagseghet


Sträckgräns MPa Brottgräns MPa Förlängning % +20 Lågtemp.

308L/MVR-HX 395 550 41 65 55 (-40 °C)

316L/SKR-HX 420 575 37 55 55 (-40 °C)

2205-HX 640 825 25 55 40 (-40 °C)

P5-HX 450 625 30 35 35 (-20 °C)

145

Diameter mm Ström A

146

308L/MVR

Artikelnr.

316L/SKR

Artikelnr.

Avesta 3D

Avestas belagda 3D-elektroder är särskilt utvecklade för

flexibel svetsning i alla svetspositioner utom fallande vertikalt.

3D-elektroderna har en mycket vid parameterbox vilket ger

ett stort arbetsområde. De har extremt god svetsbarhet med

stabil ljusbåge och lättkontrollerad slagg och smälta. Svetsning

skall ske med kort ljusbåge. Slaggen lossnar av sig själv och

lämnar en jämn och vacker svetsyta. Lämpliga godstjocklekar

är 3 mm och uppåt. För tunnare gods rekommenderas Avesta

4D-elektroder.

Avesta elektroder 3D finns för svetsning av austenitiska rostfria

stål med eller utan molybden, duplexa rostfria stål samt för

förbindningssvetsning av rostfria stål mot kolstål.

Användnings-området för Avesta elektroder 3D omfattar

prefabricering i verkstad, svetsning”on-site” samt reparationssvetsning

inom bland annat pappers- och massaindustri,

kemisk industri, lagringstankar och processkärl. Ett speciellt

användningsområde är ensides rotsträngar, som ställer högsta

krav på svetsmaterialets prestanda. Avesta 3D har mycket god

kontroll av ljusbåge, smälta och slagg, och ger exceptionellt

fina rotsträngar.

2205

Artikelnr.

309L

Artikelnr.

P5

Artikelnr.

1.6 25-45 AEL8120A16000O AEL8220A16000O

2.0 30-55 AEL8120A20000O AEL8220A20000O AEL8139A20000O AEL8337A20000O

2.5 45-70 AEL8120A25000O AEL8220A25000O AEL8643A25000O AEL8139A25000O AEL8337A25000O







308L/MVR 0.02 0.8 0.6 19.5 10.1 - -

316L/SKR 0.02 0.8 0.7 18.5 12.0 2.7 -

2205 0.02 0.8 0.7 23.0 9.5 3.0 0.15

309L 0.02 0.8 0.8 23.0 13.0 - -

P5 0.02 0.8 0.8 22.5 13.5 2.5 -




308L/MVR 440 570 37 60 55 (-40 °C)

316L/SKR 445 590 36 54 52 (-40 °C)

2205 620 810 25 45 40 (-20 °C)

309L 450 550 35 50 45 (-40 °C)

P5 490 640 30 30 -

Avesta 4D

Avestas belagda 4D-elektroder är särskilt utvecklade för

flexibel svetsning av framförallt tunnplåt. De har en mycket

vid parameterbox vilket ger ett stort arbetsområde. Lämpliga

godstjocklekar är 2 mm och uppåt.

4D-elektroderna har extremt god svetsbarhet med stabil

ljusbåge och smälta. Det tunna höljet ger ett litet smältbad,

men med en mycket följsam slagg som är lätt att kontrollera.

Svetsning skall ske med kort ljusbåge. Slaggen lossnar av sig

själv och lämnar en jämn och vacker svetsyta.

Svetsning med belagda 4D-elektroder är ofta ett snabbt och

kostnadseffektivt alternativ till TIG. 4D-elektroder finns för

svetsning av austenitiska rostfria stål med eller utan molybden

samt för förbindningssvetsning av rostfria stål mot kolstål.

Användningsområdet för Avesta elektroder 4D omfattar bland annat tunnväggiga rör som svetsas”on-site” i stigande eller fallande

position, eller i verkstad i horisontal svetsposition. Även all typ av tunnplåtssvetsning i verkstad eller ”on-site” liksom reparationssvetsning

kan utföras med högsta kvalitet. Lämpliga segment finns inom bland annat pappers- och massaindustri, kemisk industri,

lagringstankar och processkärl. Ett speciellt användningsområde är ensides rotsträngar, som ställer högsta krav på svetsmaterialets

prestanda. Avesta 4D har mycket god kontroll av ljusbåge, smälta och slagg, och ger exceptionellt fina rotsträngar.

Diameter mm Ström A 308L/MVR

Artikelnr.

316L/SKR

Artikelnr.

2205

Artikelnr.

309L

Artikelnr.

P5

Artikelnr.

1.6 25-45 AEL8124A160000 AEL8329A160000

2.0 30-55 AEL8124A200000 AEL8329A200000 AEL8641A200000 AEL8142A200000 AEL8343A200000






308L/MVR 0.02 0.8 0.6 19.5 10.4 - -

316L/SKR 0.02 0.8 0.7 18.2 12.0 2.6 -

2205 0.02 0.8 0.7 23.0 9.4 3.0 0.15

309L 0.02 0.8 1.0 23.3 12.8 - -

P5 0.02 0.7 1.0 23.0 13.0 2.5 -




308L/MVR 420 520 35 54 38 (-40 °C)

316L/SKR 480 590 34 60 55 (-20 °C)

2205 630 820 25 45 35 (-20 °C)

309L 460 590 29 50 45 (-40 °C)

P5 530 660 28 40 38 (-40 °C)

147

316L-Si/SKR-Si

316L-Si/SKR-Si är konstruerad för svetsning av austenitiskt stål av typen

17Cr 12 Ni 2.5 Mo eller liknande. Fyllnadsmetallen är för passande

svetsning av titan- och niobstabila stål som ASTM 316Ti, där

konstruktionen inte avänds vid över 400°C.

Svetsmetod: MAG

Skyddsgas: Ar +2% O2/2-3% CO2

Gasflöde: 12-16 l/min

Kemisk sammansättning % Slagseghet KV

Artikelnr. Diam.mm Ström A C Si Mn Cr Ni Mo Temp °C Värde J

AMW8321-080000 0,8 90-120 0,02 0,85 1,7 18,5 12,0 2,6 +20 110

AMW8321-100000 1,0 110-140 -196 50

AMW8321-120000 1,2 200-270 Mekaniska egenskaper

AMW8321-160000 1,6 250-330 Sträckgräns MPa Brottgräns MPa Förlängning %

400 600 36

316L-Si/SKR-Si

316L-Si/SKR-Si är konstruerad för svetsning av austenitiskt stål av typen

17Cr 12 Ni 2.5 Mo eller liknande. Fyllnadsmetallen är för passande

svetsning av titan- och niobstabila stål som ASTM 316Ti, där

konstruktionen inte avänds vid över 400°C.

Svetsmetod: TIG

Skyddsgas: Ar/Ar+20-30% helium/Ar+1-5% H2




ATW8321-100400 1,0 0,02 0,85 1,7 18,5 12,0 2,6 +20 140

ATW8321-120400 1,2 60-80 -196 80

ATW8321-160300 1,6 80-110 Mekaniska egenskaper

ATW8321-200300 2,0 Sträckgräns MPa Brottgräns MPa Förlängning %

ATW8321-240300 2,4 130-160 480 640 31

ATW8321-320300 3,2 160-200

148

P5

P5 är en molybdeniumlegerad tråd av typen 309MoL som är utvecklad för

låglegerade stål och säkrar ett bra sprickskydd för svetsar mellan låglegerade

stål och rostfritt stål.


Skyddsgas: Ar/Ar+20-30% helium/Ar+1-5% H2




ATW8335-120400 1,2 60-80 0,02 0,35 1,5 21,5 15,0 2,7 +20 140

ATW8335-160300 1,6 80-110 -40 90

ATW8335-200300 2,0 Mekaniska egenskaper

ATW8335-240300 2,4 130-160 Sträckgräns MPa Brottgräns MPa Förlängning %

ATW8335-320300 3,2 160-200 470 640 30

2205

2205 är huvudsakligen tillverkad för svetsning av duplexgraderade

outokumpu 2205 och liknande, men kan också användas för att svetsa

SAF 2304 och dylika typer av stål.


Skyddsgas: Ar +2% O2/2-3% CO2



Artikelnr. Diam.mm Ström A C Si Mn Cr Ni Mo N Temp °C Värde J

ATW8638-120300 1,2 60-80 0,02 0,5 1,6 23,0 8,5 3,1 0,17 +20 200

ATW8638-160300 1,6 80-110 -40 170

ATW8638-200300 2,0 Mekaniska egenskaper

ATW8638-240300 2,4 130-160 Sträckgräns MPa Brottgräns MPa Förlängning %

ATW8638-320300 3,2 160-200 610 805 31

149

Diameter mm

Avesta Rörelektroder

150


C Si Mn Cr Ni Mo N Nb Fe

316L/SKR 2D 0.03 0.7 1.5 19.0 12.0 2.7 - - -

316L/SKR 3D 0.03 0.7 1.2 18.5 13.0 2.7 - - -

2205 2D 0.03 0.7 0.8 22.7 9.0 3.2 0.13 - -

P5 2D 0.03 0.6 1.4 22.7 12.3 2.7 - - -

P12 0.02 0.5 0.2 21.5 bal. 9.0 - 3.3

GB-74

GB-74 är en kisel- och manganlegerad kopparbelagd svetstråd avsedd för

MIG/MAG svetsning i olegerade och låglegerade stål, och svetsas med ren CO2

eller blandgas. Med blandgas kan högre svetshastighet samt mindre svetssprut

uppnås, vilket i de flesta fall motiverar denna något dyrare blandning. Trådens

noggrant kontrollerade metallurgi säkerställer svetsfogar med utomordentligt goda

egenskaper när det gäller hållfasthet och inträngningsförmåga. Ytskiktets högkvalitativa

kopparskikt, dess snäva måttoleranser och absoluta renhet, medför en

exakt och säker trådmatning för både manuell och automatiserad svetsning.

GB-74 tillverkas, som all vår tråd, i en noggrant kontrollerad process vilket

säkerställer en jämn och hög trådkvalitet för kontinuerlig, kontrollerad produktion i

krävande svetsmiljöer.

Svetsmetod: MAG Strömart: DC+

Skyddsgas:CO 2 20%, Ar 80%, 7-12 l/min

CO2 100%, 7-12 l/min


Artikelnr. Diam.mm Vikt kg Ström A C Si Mn Temp °C Värde J

GB1042 0,6 5 30-100 0,08 0,9 1,4 -20 85

GB1040 0,6 15 30-100

GB1068 0,8 5 70-200 Mekaniska egenskaper

GB1055 0,8 15 70-200 Sträckgräns MPa Brottgräns MPa Förlängning %

GB1062 0,8 18 70-200 440 550 24

GB1083 1,0 15 100-300

GB1089 1,0 18 100-300

GB-76

GB-76 är en vidareutveckling av GB-74. De redan goda svetsegenskaperna har

förfinats för att särskilt passa applikationer med extra höga krav på porsäkra

svetsar och goda matnings-egenskaper. GB-76 är en förkopprad svetstråd med

förhöjd kisel och manganhalt vilket bidrar till de bättre svetsresultaten i form av

högre utfyllnadsgrad, mindre efterbearbetning samt högre brott- och sträckgräns.

Med CO2 som skyddsgas medför den förhöjda kisel- och manganhalten en högre

avbränna av kisel och mangan, vilket innebär att svetsgodsanalysen blir i stort

sett densamma med GB-76 och CO2 som med GB-74 och blandgas. Liksom

våra övriga produkter kännetecknas den av ett högkvalitativt koppar-skikt, snäva

måttoleranser och absolut renhet, vilket medför en exakt och säker trådmatning för

både manuell och automatiserad svetsning. GB-76 tillverkas, som all vår tråd, i en

noggrant kontrollerad process vilket säkerställer en jämn och hög trådkvalitet för

kontinuerlig, kontrollerad produktion i krävande svetsmiljöer.

Svetsmetod: MAG Strömart: DC+

Skyddsgas:CO2 20%, Ar 80%, 7-12 l/min

CO2 100%, 7-12 l/min



GB1127 0,8 15 70-185 0,07 0,95 1,65 -20 65

GB1129 0,8 18 70-185

GB1134 1,0 18 100-300 Mekaniska egenskaper

GB1141 1,2 18 120-380 Sträckgräns MPa Brottgräns MPa Förlängning %

GB1147 1,6 18 225-550 480 580 41

151

152

Nittetsu SF-1A

Nittetsu SF-1A är en heldragen rutil rörtråd för svetsning med blandgas Ar- CO2.

Tråden är lättsvetsad och användarvänlig och har en mycket stabil ljusbåge med

minimalt med sprut. Tråden svetsar utmärkt i alla lägen och är mycket produktiv i

vertikalt stigande. Den är bra till svetsning mot keramisk backing. På grund av god

inträngning ger tråden god säkerhet mot svetsfel speciellt i vertikalt fallande. Den har

utmärkta egenskaper mot porer på primat material.Nittetsu SF-1A har lågt hydrogen

innehåll (typisk 2,9 ml pr 100g svetsmaterial). Rörtråden har en ren kopparbelagd yta

som ger lite slitage i trådledare och kontaktrör. Den har en jämn och säker trådmatning

tack vare en jämn yta och exakt rundhet.


Gasmängd: 18-25 l/min

Strömart: DC+


Artikelnr. Diam.mm Vikt kg Ström A C Si Mn P S Temp °C Värde J

N500124 1,2 12,5 0,04 0,41 1,0 0,01 0,008 -20 95

N500141 1,4 12,5 0 129

N500160 1,6 12,5 Mekaniska egenskaper

Sträckgräns MPa Brottgräns MPa Förlängning %

530 590 28

Nittetsu SF-3AM

Nittetsu SF-3AM är en heldragen rutil rörtråd for svetsning med blandgas Ar- CO2

som skyddsgas. Detta ger en mycket stabil ljusbåge med minimalt med sprut samt

ett bra utseende på svetsen och en jämn övergång till grundmaterialet. SF-3AM har

bra slagseghetsvärden ner till -60°C. Tråden har också goda mekaniska värden efter

avspänningsglödgning. CTOD-test visar goda värden ner till –30°C. På grund av att

tråden är heldragen, har den ett extremt lågt hydrogeninnehåll (typisk 3 -3,5 ml/100g)

detta ger stor säkerhet mot hydrogenspricker. Tråden utvecklar lite svetsrök och kan

svetsas i alla lägen. Rörtråden har en mycket ren förkopprad sömlös yta som

tillsammans med en exakt diameter och rundhet ger en mycket jämn trådmatning.

Utsticket skall vara mellan 15 - 25 mm beroende på svetsparametrarna. Volten skall

vara ca. 10% av strömstyrkan (ampere), detta är 1-3 Volt lägre än vad en valsad

rörtråd kräver.





Artikelnr. Diam.mm Vikt kg Ström A C Si Mn P S Mo Temp °C Värde J

N5212480H 1,2 12,5 0,06 0,45 1,28 0,011 0,003 0,48 -20 150

N5214480 1,4 12,5

-40 114

Mekaniska egenskaper

-60 70


597 559 28

Nittetsu SF-3A

Nittetsu SF-3A är en heldragen rutil rörtråd designad för svetsning av stål med krav

på slagseghet ned till -40 °C / grade E (NVE) stål som används vid skeppsbyggning.

SF-3A ska användas tillsammans med blandgas Argon/CO2 som skyddsgas. Detta

ger en mycket användarvänlig och stabil ljusbåge med minimalt sprut samt ett bra

utseende på svetsen och en jämn övergång till grundmaterialet. På gund av att tråden

är heldragen har den ett extremt lågt hydrogeninnehåll (≤ 2,8 ml/100 g) vilket ger stor

säkerthet mot hydrogensprickor. Tråden utvecklar lite svetsrök och svetsar mycket bra

i alla lägen. Rörtråden har en kopparbelagd yta som tillsammans med en exakt

diameter och rundhet ger en mycket säker och jämn trådmatning. Utsticket ska vara

mellan 15-25 mm, beroende på svetsparametrarna. Volten ska vara ca. 10 % av

strömstyrkan, vilket är ungefär 1-3 volt lägre än konventionella rörtrådar.





Artikelnr. Diam.mm Vikt kg Ström A C Si Mn P S Cu Ni Temp °C Värde J

N5112469 1,2 12,5 0,05 0,50 1,5 0,01 0,006 0,3 0,35 -20 110

N510320 1,2 200 -40 70

N5114469 1,4 12,5 Mekaniska egenskaper

N510420 1,4 200 Sträckgräns MPa Brottgräns MPa Förlängning %

N5116469 1,6 12,5 547 512 25

Nittetsu SM-3A

Nittetsu SM-3A är en metallpulverfylld heldragen rörtråd som är utvecklad för

användning med blandgas M21 som skyddsgas. Tråden är designad för både

mekaniserad och manuell svetsning av horisontala stumsvetsar samt kilsvetsar i

spraybågsområde, men svetsar också mycket bra i alla lägen i kortbåg. SM-3A är

huvudsakligen fylld med metallpulver, vilket ger en hög produktivitet. Tråden svetsar

med en mycket stabil ljusbåge, som ger lite svetssprut och en bra profil på svetsen.

Endast mindre oxidering på svetsens ovansida garanterar bra tändning och gör att

flera lager kan svetsas ovanpå varann utan att behöva ta bort slaggen. Trådens exakta

diameter och rundhet försäkrar en stabil trådmatning, något som är speciellt viktigt vid

användning av långa trådledare och mekaniserad svetsning.





Artikelnr. Diam.mm Vikt kg Ström A C Si Mn P S Cu Temp °C Värde J

N550127 1,2 12,5 0,05 0,56 1,56 0,01 0,013 0,25 -40 70

Sträckgräns MPa

Mekaniska egenskaper

Brottgräns MPa Förlängning %

520 580 29

153

Maxeta 11 Rutil

Högutbyteselektrod avsedd för högproduktiv svetsning i grova konstruktioner i allmänna

konstruktionsstål. Ger en jämn profil och mjuk övergång mot materialet.

Svetsmetod: MMA Utbyte: 190%

Strömart: AC, OCV ≥50 V DC+/-


Artikelnr. Diam.mm Längd mm Ström A C Si Mn Temp °C Värde J

L72043200 3,25 450 130-170 0,08 0,6 0,9 0 50

L72044000 4,0 450 150-260

L72044500 4,5 450 170-335 Mekaniska egenskaper Svetslägen

L72044570 4,5 700 170-240 Sträckgräns MPa Brottgräns MPa Förlängning %

L72045000 5,0 450 200-390 500 580 24

L72045070 5,0 700 200-290

L72045670 5,6 700 230-340

L72046000 6,0 450 300-450

Maxeta 22 Zirkonbasisk

Zirkonbasisk elektrod där höljet innehåller en stor mängd järnpulver.

Avsedd för högproduktiv svetsning av liggande kälfogar och stumfogar.




Artikelnr. Diam.mm Längd mm Ström A C Si Mn P S Temp °C Värde J

L72074000 4,0 450 190-240 0,05 0,5 1,0 0,01 0,01 -20 110

L72074500 4,5 450 220-320 -40 ≥60



L72076000 6,0 450 300-470 450 560 26

L72076060 6,0 600 300-450

P 45S Rutil

Normalutbyteselektrod av universaltyp med stort användningsområde.

Kan användas i alla lägen och relativt okänslig mot rost, föroreningar och primer.





L71452000 2,0 300 40-80 0,07 0,4 0,5 0 50

L71452500 2,5 350 70-100



L71454000 4,0 350 120-195 470 550 24

L71454045 4,0 450 120-180

L71455000 5,0 350 180-270

154

P 47D Basisk

Dubbelhöljad låghydrogenhaltig allströmselektrod för svetsning i olegerade och

manganlegerade stål. Kan användas på mindre transformatorer.


Strömart: AC, OCV ≥55 V DC+/- För rotsträngar: DC-



L71492000 2,0 300 45-65 0,07 0,7 0,9 0,015 0,015 -20 60

L71492500 2,5 350 60-90



L71494000 4,0 450 130-200 465 550 26

L71494035 4,0 350 130-200

P 48S Basisk

Normalutbyteselektrod avsedd för svetsning med likström, + pol.

Utvecklad med tanke på svetsningsegenskaperna, mjuk och stabil i ljusbågen.


Strömart: DC+(-)


Artikelnr. Diam.mm Längd mm Ström A C Si Mn P S Temp °C Värde J

L71481620 1,6 300 30-60 0,05 0,6 1,4 0,015 0,01 -40 60

L71482020 2,0 300 40-80 -46 40



L71483520 3,25 350 110-165 530 600 26

L71484020 4,0 450 140-205

L71485020 5,0 450 200-285

L71486020 6,0 450 220-320

Cromarod 309L Rutil

Rostfri överlegerad rutilelektrod avsedd för svetsning av blandskarvar olegerat mot rostfritt.

Hög legerings- och ferrithalt tillåter utspädning av svetsgodset.

Svetsmetod: MMA



Artikelnr. Diam.mm Längd mm Ström A C Si Mn Cr Ni Temp °C Värde J

L74392500 2,5 300 40-80 0,02 0,8 0,8 23,0 13,0 -20 48

L74393200 3,25 350 80-120 -60 45



L74395000 5,0 450 170-260 470 560 34

155

Cromarod 309LP Rutil

Allströmselektrod med tunt hölje, avsedd för svetsning av blandskarvar olegerat mot rostfritt.

Snabbstelnande slagg gör den lämplig för svetsning i tunna material som rör och plåt i alla svetslägen.

Svetsmetod: MMA Strömart: DC+, AC OCV >50 V


Artikelnr. Diam.mm Längd mm Ström A C Si Mn Cr Ni Temp °C Värde J

L74882000 2,0 300 20-45 0,02 0,7 1,1 23,5 12,8 -20 55

L74882500 2,5 300 40-85



500 590 34

Cromarod 316L Rutil

Allströmselektrod avsedd för svetsning av lågkolhaltiga austenitiska syrafasta stål.

Egenskaperna är utmärkta med en mjuk både, lite sprut. jämt strängutseende och självlossnande slagg.

Svetsmetod: MMA Strömart: AC, OCV ≥50 V DC+/-


Artikelnr. Diam.mm Längd mm Ström A C Si Mn Cr Ni Mo Temp °C Värde J

L74401600 1,6 300 25-45 0,02 0,8 0,7 18,5 12,0 2,7 -20 55

L74402000 2,0 300 35-60 -120 45



L74404000 4,0 450 100-160 490 600 32

L74404045 4,0 450 100-160

L74405000 5,0 450 170-230

Cromarod 316LP Rutil

Allströmselektrod med tunt hölje utvecklad för svetsning av tunnväggiga rör.

Avsedd för rostfria, austenitiska stål av syrafast typ. Tänder och återtänder lätt och brinner mjukt även på låga strömstyrkor.

Svetsmetod: MMA Strömart: AC, OCV ≥50 V DC+/-


Artikelnr. Diam.mm Längd mm Ström A C Si Mn Cr Ni Mo Temp °C Värde J

L74431625 1,6 250 18-35 0,02 0,7 0,8 18,3 12,2 2,7 +20 60

L74432000 2,0 300 20-45 -120 35



L74433200 3,25 350 40-100 480 580 32

L74424000 4,0 350 55-140

156

Elgacore DWA 50 Rutil

Rörelektrod avsedd för svetsning med blandgas som skyddsglas. Stabil och lugn ljusbåge, jämn sträng och försumbart sprut.

Svetsmetod: MAG Nyttotal: 88%

Skyddsgas: 80%Ar + 20% CO2 Strömart: DC+



L95601012 1,2 0,06 0,4 1,2 -20 75

L95602012 1,2

L95602112 1,2 Mekaniska egenskaper Svetslägen

L95602212 1,2 Sträckgräns MPa Brottgräns MPa Förlängning %

L95602014 1,4 520 590 28

L95602214 1,4

L95602016 1,6

L95602316 1,6

Elgacore MX 100T

Metallpulverfylld rörelektrod med CO2 eller blandgas som skyddsgas och utvecklad för ensidessvetsning i tunna material.

Stabil sprutfri ljusbåge ned till 50A.


Skyddsgas: CO2, 80% Ar + 20% Strömart: DC+



L35651012 1,2 0,07 0,4 0,5 -20 90

L95652012 1,2 -29 60



L95652014 1,4 450 570 29

L95652214 1,4

Elgacore MXA 100

Järnpulverfylld rörelektrod med blandgas som skyddsgas, avsedd för högproduktiv svetsning i horisontal- och vertikalläge.

Stabil båge och god inträning.


Skyddsgas: 80% Ar + 20% CO2 Strömart: DC+



L95622012 1,2 0,03 0,7 1,6 -20 75

L95622112 1,2 -29 45



L95622014 1,4 470 560 31

L95622214 1,4

L95622016 1,6

L95622216 1,6

157

Elgacore MXX 100

Metallpulverfylld rörelektrod. Utvecklad för svetsning i tunna och medelgrova

material, både för manuell och mekaniserad svetsning. Bra pormotstånd.

Svetsmetod: MIG Nyttotal: 96%

Skyddsgas: CO2, 80% Ar + 20% CO2 Strömart: DC+



L95551012 1,2 0,07 0,5 1,5 -20 90

L95552012 1,2 -29 60



L95552014 1,4 450 570 29

L95552214 1,4

Cromacore DW 309L Rutil

Rörelektrod som ger ett lågkolhaltigt rostfritt svetsgods. Brinner med stabil, sprutfri ljusbåge

och ger en jämn strängyta med självlossnande slagg.


Skyddsgas: 80% Ar + 20% CO2, 100% CO2 Strömart: DC+


Artikelnr. Diam.mm Vikt kg Ström A C Si Mn Cr Ni Temp °C Värde J

L95722109 0,9 0,03 0,7 1,4 24,0 12,7 -20 38

L95722012 1,2



460 590 36

Cromacore DW 316L Rutil

Rörelektrod avsedd för svetsning av rostfria stål. Ger en stabil ljusbåge med jämn strängyta och självlossnande slagg.


Skyddsgas: 100% CO2, 80% Ar + 20% CO2 Strömart: DC+


Artikelnr. Diam.mm Vikt kg Ström A C Si Mn Cr Ni Mo Temp °C Värde J

L95712109 0,9 0,03 0,7 1,2 18,3 12,1 2,8 -20 40

L95712012 1,2

Mekaniska egenskaper Svetslägen


410 570 44

158

Cromacore DW 316LP Rutil

Rörelektrod avsedd för svetsning av rostfria stål. Utvecklad speciellt för att klara maximal strömstyrka i alla svetslägen.


Skyddsgas: 80% Ar + 20% CO2, 100% CO2 Strömart: DC+


Artikelnr. Diam.mm Vikt kg Ström A C Si Mn Cr Ni Mo Temp °C Värde J

L95742012 1,2 0,03 0,8 1,5 18,6 12,4 2,9 -20 40

L95742412 1,2

Mekaniska egenskaper Svetslägen


430 600 36

Elgatig 100

Kisel-manganlegerad svetstråd avsedd för TIG-svetsning av normala

konstruktionsstål med höga krav på svetsskarven. Rekommenderas för kiseltätade material.

Svetsmetod: TIG Skyddsgas: Argon

Strömart: DC-



L95261016 1,6 1000 0,08 0,9 1,5 -20 65

L95261020 2,0 1000

L95261024 2,4 1000 Mekaniska egenskaper

L95261032 3,2 1000 Sträckgräns MPa Brottgräns MPa Förlängning %

500 620 26

Elga H-44

Blankdragen kvalitetstråd med en brottgräns av 430 MPa för gassvetsning

av olegerade material. Lämplig för svetsning enligt pannsvets- eller byggsvetsnormen.



Artikelnr. Diam.mm Längd mm Ström A C Si Mn Fe Temp °C Värde J

L51771500 1,5 700 0,1 0,15 1,0 rest -20 140

L51442000 2,0 700 -40 70

L51442500 2,5 700 Mekaniska egenskaper Svetslägen

L51443000 3,0 700 Sträckgräns MPa Brottgräns MPa Förlängning %

L51444000 4,5 700 - 390-440 -

L51445000 5,0 700

159

160

Tips vid användning av keramiska rotstöd

Keramiska rotstöd

Elgas keramiska rotstöd används för att ge stöd åt rotsträngen

vid ensidessvetsning och är ett effektivt sätt att rationalisera

svetsproceduren. Svetsning av rotsträngar är vanligen den

mest kostsamma och mest kritiska delen av svetsskarven.

Genom att använda Elgas keramiska rotstöd kan produktionskostnaden

reduceras avsevärt.

Fördelar med Elgas keramiska rotstöd

Reducerad produktionskostnad:

• Utesluter behovet av rotmejsling, slipning och svetsning av

baksträng.

• Stora och tunga konstruktioner slipper vändas, för svetsning

av andra sidan i horisontalläge, vilket ger betydande

kostnadsbesparingar.

• Därtill slipper man förorening av rök och damm från

mejsling, slipning och svetsning av baksidan, i trånga

utrymmen.

• Ökad produktivitet vid svetsning av rotsträngar i läge 1G/PA,

2G/PC och 3G/PF.

• Enklare fogberedning och reducerad ställtid beroende på

att toleransen på rotöppningen är större.

• Högre strömstyrka kan användas, vilket ger ökat insvetstal,

dvs ökad produktivitet.

Kvalitetsförbättringar:

• God kvalitet på rotsträngen med fina övergångar till

grundmaterialet.

• Det keramiska materialet utvecklar inte rök och innehåller

inga föroreningar. Idealiska för låghydrogen applikationer.

• Därtill slipper man förorening av rök och damm från

mejsling, slipning och svetsning av baksidan, i trånga

utrymmen.

• Låg strömstyrka/framföringshastighet Elgacore < 200A och

< 200 mm/min, Cromacore < 160A.

• Glödskal, oksider, primer och andra föroreningar ska tas

bort från fogkanterna innan svetsning.

• Kratern som uppstår vid avslut bör slipas bort helt.

• Svetsa maximalt 1 m rotsträng innan sträng nr 2 lägges.

Gäller alla keramiska rotstöd från Elga:

Grått keramiskt rotstöd på Alu-teip Svetslägen: PA, PC, PF

Grundmaterial: Rostfria och svarta stål Längd per enhet: 600 mm

7,5

7,5

6,5 8,0

10 9

12

13,4

29

13,5

29

15 13

9 6

25

1

1,5

Art. nr: L86650600

Fogtyp: X och K-fogar

Tillsatsmaterial: Rutil- och järnpulverfylld rörtråd

Rotöppning: 3-5 mm

Art. nr: L86660600




Art. nr: L86670600




Art. nr: L86800600

Fogtyp: V-fogar

Tillsatsmaterial: Rutil rörtråd


Bredd: 29 mm

Höjd: 7,5 mm

Art. nr: L86990600

Fogtyp: V-fogar

Tillsatsmaterial: Rutil rörtråd


Bredd: 29 mm

Höjd: 7,5 mm

Art. nr: L86740600

Fogtyp: T-butts med V-fogar

Tillsatsmaterial: Rutil- och järnpulverfylld rörelektrod


Bredd: 25 mm

Höjd: 9 mm

Diameter: 6,5 mm

Längd per bit: 25 mm

Längd per enhet: 600 mm

Antal per kartong: 50 st

Antal per pall: 2000 st

Diameter: 9 mm





Diameter:12 mm





Djup: 1 mm

Fogbredd: 13,4 mm





Djup: 1,5 mm

Fogbredd: 13,5 mm





Innerbredd: 15 mm

Innerhöjd: 6 mm





161

Sandvik är sedan mer än 70 år en av de största tillverkarna av

rostfria tillsatsmaterial för svetsning. Vi har därigenom byggt

upp en stor erfarenhet, som utnyttjas till aktiv utveckling av

produkter för mekaniserad svetsning.

Deras tråd- och bandtillverkning är baserad på egen metallurgi.

Det innebär att de har kontroll över hela kedjan från smälta

till färdiga produkter, som alla tillverkas med den modernaste

och säkraste teknologin.

Korgspole, BS 300

Tråddiameter 0.8 / 1.0 / 1.2 / 1.6 mm. Trådvikt 15 kg.

Skönspolad. Miljövänlig. Tomma spolar kan behandlas som

metallskrot.

162

Sandvikkoncernen

Sandvik är en högteknologisk verkstadskoncern med cirka 300

dot ter bolag och 37 000 anställda i 130 länder. Sandviks

verksamhet är koncentrerad på dess tre affärsom råden

– Tooling, Mining and Construction och Materials Technology.

Områden inom vilka koncernen har en världsledande position

inom utvalda områden.

Sandvik Materials Technology

Sandvik Materials Technology är en världsledande leverantör

av högt förädlade produkter till verkade av avancerade

metalliska och keramiska material samt stålbandsbaserade

processanläggningar och sorteringssystem.

TIG-stavar

Tråddiameter 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.2 / 4.0 / 5.0 mm.

Längd 1000 mm. Varje stav är präglad för identifiering.

Nettovikt 5 kg. Pappkartong.

Sanpac fat

Tråddiameter 0.8 / 1.0 / 1.2 / 1.6 mm.

Utvändig trumdiameter 510 mm. Höjd 450 respektive 820 mm.

Nettovikt cirka 150 respektive 300 kg.

19.12.3.LSi 316LSi

För skarvsvetsning av stabiliserade och icke-stabiliserade rostfria Cr-Ni-Mo- och

Cr-Ni-stål, t ex 1.4401, 1.4404 och 1.4571 samt 1.4301, 1.4306, 1.4541 och 1.4550, för

temperaturer upp till 400° C. Också för rostfria stål med max 19% Cr. God beständighet mot

allmän korrosion. Den låga C-halten ger även god beständighet mot interkristallin korrosion.

Mo-halten ger god beständighet mot punktkorrosion.


Artikelnr. Diam.mm Vikt kg Ström A




C Si Mn Cr Ni Mo Temp °C Värde J

SA100004 1,0 5 ≤0,025 0,9 1,8 18,5 12,5 2,6 +20 130

SA100005 1,2 5

SA100006 1,6 5 Mekaniska egenskaper Svetslägen

SA100007 2,0 5 Sträckgräns MPa Brottgräns MPa Förlängning %

SA100008 2,4 5 400 610 37

SA100009 3,2 5





SA100021 1,0 300 ≤0,025 0,9 1,8 18,5 12,5 2,6 +20 130

SA1000210 1,0 150



SA100001 0,8 15 ≤0,025 0,9 1,8 18,5 12,5 2,6 +20 130

SA100002 1,0 15



400 610 37



400 610 37

163

24.13.LSi 309LSi

Cr-Ni-stål, För skarvsvetsning av rostfria CD-Ni-stål av typ 22 12, smidda eller gjutna.

Även lämpligt för rostfria Cr-stål, t ex i bilindustrin. Korrosionsbeständigheten svarar mot

beständigheten hos respektive grundmaterial.



164



SA1000090 0,8 15 ≤0,025 0,9 1,8 23,5 13,5 - +20 140

SA100010 1,0 15





400 600 35



SA1000111 1,2 5 ≤0,025 0,9 1,8 23,5 13,5 - +20 140

SA10001112 1,6 5



400 600 35

Mig Weld S.A.S. är etablerat i Longvic i närheten av Dijon i

nordöstra Frankrike sedan 1986. Mig Weld S.A.S. har ett brett

sortiment av svetstråd och stavar av aluminiumlegeringar för

TIG- och Mig-svetsning, som täcker de vanligaste behoven av

tillsatstråd för sammanfogning av plåtar och gjutna delar av

aluminiumlegeringar.

Mig Weld är välkänt på de europeiska och internationella

marknaderna och företaget är ISO 9001 godkänt. Mig Weld

S.A.S. garanterar en jämn kvalitet tack vare noggrann översyn

under alla produktionsstadier, en god service och bra leveranstider.

Constancy

Purity

Cast

Gliding

Det är den nu gällande internationella normen EN ISO 18273,

som ger huvudlinjerna för den kemiska sammansättningen av

aluminiumlegerad tråd och stavar.

Mig Welds målsättning är en konstant kvalitet och konstanta

egenskaper för all svetstråd och stavar. Material från Mig Weld

utmärker sig för sina utomordentliga svetsegenskaper tack

vare speciella produktionsmetoder.

Chemical composition

Winding

Helix

Diameter tolerance

165

Kemisk sammansättning, aluminium

De angivna värdena är maximalvärden [%]

Spårämnen

Si Fe Cu Mn Mg Cr Zn Be Ti Zr Enskilt Totalt Al

ML 1070 0,20 0,25 0,04 0,03 0,03 0,04 0,0003 0,03 0,03 ≥99,70

ML 1450 0,25 0,40 0,05 0,05 0,05 0,07 0,0003 0,10-0,20 0,03 Al + Ti

≥99,5

ML 4043 4,50-6,00 0,40 0,3 0,15 0,2 0,10 0,0003 0,15 0,05 0,15 Rest

ML 4047 11,00-13,00 0,60 0,3 0,15 0,1 0,20 0,0003 0,15 0,05 0,15 Rest

ML 5554 0,25 0,40 0,10 0,50-1,00 2,40-3,00 0,05-0,20 0,25 0,0003 0,05-0,20 0,05 0,15 Rest

ML 5754 0,40 0,40 0,10 0,50 2,60-3,60 0,30 0,20 0,0003 0,15 0,05 0,15 Rest

ML 5183 0,4 0,40 0,10 0,50-1,00 4,30-5,20 0,05-0,25 0,25 0,0003 0,15 0,05 0,15 Rest

ML 5087 0,25 0,40 0,05 0,70-1,10 4,50-5,20 0,05-0,25 0,25 0,0003 0,15 0,10-0,20 0,05 0,15 Rest

ML 5356 0,25 0,40 0,10 0,05-0,20 4,50-5,50 0,05-0,20 0,10 0,0003 0,06-0,20 0,05 0,15 Rest

ML 5556 0,25 0,40 0,10 0,60-1,00 5,00-5,50 0,05-0,20 0,20 0,0003 0,05-0,20 0,05 0,15 Rest

Användningsområde

Användningsområde för svetstillsatser från Mig Weld för identiska eller likvärdiga basmaterial

Normen DIN EN 1011-4 ger rekommendationer för valet av tillsatsmetaller till smidda och gjutna basmaterial. Ett utdrag ur denna

norm presenteras här nedan för Mig Welds tillsatsmaterial.

Tabell nr. 1

Klassificering av tillsatsmaterial

Mig Weld benämning Legering Kemisk benämning Observationer

Typ 1 ML 1450 S-1450 Al99,5Ti Kiseln reducerar sprickbildningen genom kornförfining.

ML 1070 S-1070 Al 99,7

Typ 4 ML 4043 S-4043 AlSi5 Tillsatsmaterial av typ 4 oxiderar under anodisering eller

S-4047 AlSi12(A)

under luftpåverkan ger en mörkgrå färg vars intensitet ökar ju

högre kiselhalten är. Dessa tillsatsmaterial är inte lämpade för

färganpassning till ett smidet basmaterial. Dessa legeringar

används särdeles för att undvika uppkomsten av sprickor

kombinerat med en hög utspädning och förstärkta fastspänningsvillkor.

Typ 5 ML 5754 S-5754 AlMg3 Om ett högt korrosionsmotstånd och färganpassning är

ML 5183

ML 5087

S-5183

S-5087

AlMg4,5Mn

AlMg4,58MnZr

avgörande bör magnesiumhalten i tillsatsmaterialet vara

densamma, som i basmaterialet. Om ett högt motstånd mot

deformering eller dragning är eftersökt bör en tillsatsmetall

ML 5356 S-5356 AlMg5Cr(A) med ett magnesiuminnehåll mellan 4,5% och 5% användas.

Krom och zirkonium reducerar uppkomsten av sprickor

genom en kornförstärkning. Zirkonium minskar risken för

varmsprickor.

Observationer: Typnummer 1, 4 och 5 motsvarar de första siffrorna i legeringsbenämningen.

166

Tabell nr 2: Val av tillsatsmaterial (legeringstyperna är uppräknade i tabell nr 1, motstående sida)

Val av tillsatsmaterial i varje ruta (siffrorna i denna tabell är typnumren i tabell nr 1, motstående sida)

Basmaterial A

Al

4

1

4

4 eller 5 4

AlMn

1 -

4 4

AlMg < 1% a

4 eller 5 4 4

1 4 4

4 4 4

4 eller 5 5 5 5

AlMg 3% 5d 5d 5d 5d 4 eller 5 5 5 5

AlMg 5% b

5 5 5 5 5

5 5 5 5 5

5 5 5 5 5

AlMgSic 4 eller 5 4 eller 5 4 eller 5 5 5 5 eller 4

5 5 5 5 5 5

4 4 4 4 4 4

5 5 5 5 5 5 5

AlZnMg 5 5 5 5 5 5 5

5 5 5 5 5 5 5

AlSiCu < 1% e,f

4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4

AlSiMge 4 4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4 4

AlSiCu e,f

4 4 4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4 4 4

4 4 4 4 4 4 4 4 4 4

AlCuc Första raden: För optimala fysiska egenskaper

Andra raden: För ett optimalt rostmotstånd

Tredje raden: För optimala svetsegenskaper

4 4 4 4 4 g

g g g g g 4 4 4 4 4 g

4 4 4 4 4 4

Basmaterial B Al AlMn AlMg

Brons/mässingslod

Meltolit 900

Universellt brons/mässingslod för hård- och svetslödningar i

stål, koppar och kopparlegeringar.

Hårdhet 100HB.

Meltolit 850

Nickellegerat brons/mässingslod med hög flytbarhet och hållfasthetsvärden,

vilket ger en jämnare kvalitet. För stål, gjutjärn,

aducergods, koppar- och nickellegeringar.

Meltolit ES942

Silverlegerat brons/mässingslod med mycket god flytbarhet.

För hårdlödning av stål, gjutjärn, koppar och kopparlegeringar

(ex. galvaniserade stålrör, behållare och chassin)

Beskrivivning Diam. mm Cu Zn Ni Sn Si Övrigt

168

Meltolit 900C

Likt Meltolit 900 men med något högre

brottgräns och hårdhet(110HB).

Arb.

temp

°C

Smälttemp

°C

Meltolit 900 1,5-5,0 mm 59,0 Rest. - 0,9 0,2 - 890 875-895 440

Meltolit 900C 1,5-5,0 mm 60,0 Rest. - 0,3 0,3 Mn 0,6 900 890-900 450

Meltolit 850 1,5-5,0 mm 57,5 Rest 2,4 Ni+Fe 0,9 0,2 - 870 850-870 460

Meltolit NS95 1,5-5,0 mm 48,5 Rest 9,5 - 0,2 - 910 890-910 500

Meltolit ES942 2,0-4,0 mm 59,0 Rest. - - 0,1 Ag 1,0 870 850-870 450

Meltolit ES945 2,0-4,0 mm 48,0 Rest. 10,0 - 0,2 Ag 1,0 890 870-

900

Meltolit NS 95

Nickellegerat brons/mässingslod med hög hållfasthet och brottgräns.

Lämplig till cyklar, stålmöbler och maskindetaljer.

Meltolit ES945

Nickel/silverlegerat brons/mässingslod med extra hög hållfasthet

och mycket god flytbarhet. För påsvetslödning på

detaljer av gjutjärn, aducergods och nickellegeringar m.m, som

är utsatt för nötning (ex. lager och glidytor etc.).

Brottgräns

N/mm2

DIN 8513EN ISO

3677AWS/SFA 5.8

L-CuZn39SnB-

Cu59ZnRB CuZnA

L-CuZn40B-

Cu60ZnSiRB CuZnA

L-CuZn39SnB-

Cu58ZnRB CuZnB

L-CuNi42ZnB-Cu-

48NiRB CuZnD

-B-Cu58ZnAgSi-

550 -B-Cu48ZnNiAg-

Följande finns i flussmedelbelagt utförande: Övrigt:

Meltolit 900F ø1.5-3.0 mm Vit Kan även levereras i tråd, ringar och metallpastor

Meltolit NS95F ø2.0-2.5 mm Blå Förpackningsstorlek: 5.0 kg för “bart” lod.

Meltolit ES942F ø2.0-3.0 mm Gul 1.0 kg för flussmedelbelagda lod.

Meltolit ES945F ø2.0-3.0 mm Blå

Silverfosforkopparlod

Meltolit 2P

Lättflytande lod för främst koppardetaljer. Fosforn i lodet

reagerar med syret i omgivningen och agerar som flussmedel.

Mässing kan även lödas men behöver flussmedel Meltolit 750/

770. VVS-godkänt.

Meltolit 15P

Mycket lättflytande lod för koppar och kopparlegeringar. Tål

växlande belastningar och har god elektrisk ledningsförmåga.

God fogpassning erfordras. VVS-godkänt.

Beskrivning

Diam.

mm Ag Cu P

Arb.

temp °C

Smältintervall

°C

Densitet

g/cm³

Brottgräns

N/mm²

DIN 8513EN

1044

AWS 5.8ISO

3677

Meltolit 2P 1,5-3,0 2,0 91,5 6,5 710 645-825 8,1 250 L-Ag2PCP 105 B-Cu-

92PAg-645-825

Meltolit 5P 1,5-3,0 5,0 89,0 6,0 715 645-815 8,2 250 L-Ag5PCP 104 BCuP-3B-Cu-

89PAg-645-815

Meltolit 15P 1,5-3,0

6x1x500

15,0 80,0 5,0 705 645-800 8,4 250 L-Ag15PCP 102 BCuP-5B-Cu-

80AgP-645-800

Meltolit 18P 1,5-3,0 18,0 75,0 7,0 650 650 8,4 250 CP 101 B-Cu-

75AgP-645

Meltolit 5P, 15P och 18P kan erhållas i trådform, ringar, segment och metallpastor.

Förpackningsstorlek: 1.0 kg och 5.0 kg

Meltolit 5P

Likt Meltolit 2P men med något bättre

kapillärverkan och flytbarhet. VVS-godkänt.

Meltolit 18P

Eutektiskt lod (inget smältintervall ) med låg

arbetstemperatur, för främst koppardetaljer där låg

arbetstemperatur erfordras. Snabb stelningsprocess.

169

Silverlod kadmiumfria

Meltolit 56Sn/55Sn

Kadmiumfria silverlod för de flesta förekommande metaller

utom aluminium och dess legeringar. Loden har mycket höga

kapillär-, vät- och flytegenskaper p.g.a hög tenn- (2-5%) och

silverhalt (55-56%).Bra färgöverenstämmelse till rostfritt.

God fogpassning erfordras. Användes inom livsmedelsindustrin

och för finmekanik, värmeväxlare samt sanitära

installationer etc.

Meltolit 44/33

Kadmiumfria silverlod för allmänna lödningar, där större spalter

och ojämn fogpassning förekommer. Loden har högre hållfasthet

än de tennlegerade loden men har trots det en relativt låg

arbetstemperatur.


Kadmiumfria silverlod med låg silverhalt som är ett ekonomiskt

alternativ till de dyrare höglegerade loden. Relativt god

flytbarhet p.g.a tennhalten.

Meltolit 5

Kadmiumfritt lod som med sin höga halt av

koppar/zink har en mycket bra färgöverenstämmelse med

mässing.

Beskrivning

170

Diam.

mm Ag Cu Zn Sn

Arb. Smält-

Brottgräns

N/mm² SS Densitet

temp ° C intervall °C 1312SS 2172 g/mm³ DIN 8513EN 1044 AWS 5.8ISO 3677

B-Ag7B-Ag56CuZn-

Sn-630-660

Meltolit 56Sn 1,0-5,0 56,0 22,0 17,0 5,0 650 620-650 350430 9,5 AG 102


Kadmiumfria silverlod för varierande lödarbeten. Loden har

höga kapillär – och flytegenskaper p.g.a hög tenn-(2-3%) och

silverhalt (40-45%). Lodens låga arbetstemperatur gör dem

lämpliga till sanitära installationer och detaljer inom livsmedelsindustrin.

God fogpassning erfordras.


Kadmiumfria silverlod för varierande lödningar. Loden har

relativt bra flytbarhet p.g.a tennhalten. De har låg arbetstemperatur

samt hög hållfasthet.

Meltolit 20

Kadmiumfritt lod som har hög arbetstemperatur och lämpar sig

för stora lödfogar. Relativt trögt lod som är utmärkt att bygga

med, men med tillsats av kisel för att öka flytbarheten.

Meltolit 55Sn 1,0-3,0 55,0 21,0 22,0 2,0 660 620-660 350440 9,4 L-Ag55SnAG103 B-Ag55CuZnSn-630-660

Meltolit 45Sn 1,0-3,0 45,0 27,0 25,0 3,0 670 640-680 350430 9,2 L-Ag45SnAG 104 B-Ag36BAg56CuZn-

Sn-640-680

Meltolit 44 1,0-5,0 44,0 30,0 26,0 - 730 680-740 400480 9,1 L-Ag44AG 203 B-Ag44CuZn-675-735

Meltolit 40Sn 1,0-3,0 40,0 30,0 28,0 2,0 690 640-700 360440 9,1 L-Ag40SnAG 105 B-Ag28B-Ag40CuZn-

Sn-650-710

Meltolit 38Sn 1,0-3,0 38,0 32,0 28,0 2,0 700 640-710 360430 9,1 - -

Meltolit 34Sn 1,0-3,0 34,0 36,0 27,0 3,0 710 630-730 360480 9,0 L-Ag34SnAG 106 B-Cu36AgZnSn-630-730

Meltolit 33 1,0-3,0 33,0 37,0 30,0 750 690-750 380430 8,9 - -

Meltolit 30Sn 1,0-3,0 30,0 36,0 32,0 2,0 740 650-750 360490 8,8 L-Ag30SnAG 107 B-Cu36ZnAgSn-655-755

Meltolit 25Sn 1,0-3,0 25,0 40,0 33,0 2,0 750 680-760 360480 8,7 L-Ag25SnAG 108 B-Ag37B-Cu40ZnAg-

Sn-680-760

Meltolit 20 1,0-4,0 20,0 44,8 35,0 Si 0,2 810 690-810 380450 8,7 L-Ag20AG 206 B-Cu44ZnAg(Si)-690-810

Meltolit 5 1,0-3,0 5,0 56,0 40,0 Si 0,15 860 830-870 350410 8,3 L-Ag5AG 208 B-Cu56ZnAg(Si)-820-870

Silverlod som finns i flussmedelbelagt utförande: Förpackningsstorlek: 1,0 kg och 5,0 kg för “bart” lod.

Meltolit 56SnF ø1.5-2.0 mm Rosa 1,0 kg för flussmedelsbelagda lod.

Meltolit 55SnF ø1.5-3.0 mm Turkos/grön

Meltolit 45SnF ø1.5-2.0 mm Violet

Meltolit 40SnF ø1.5-2.0 mm Blå

Meltolit 38SnF ø1.5-2.0 mm Orange

Meltolit 20F ø1.5-3.0 mm Vit

Kan även levereras i tråd, ringar, segment,

band/folie och metallpastor.

Silverlod kadmiumlegerade

Meltolit 50CdNi

Nickellegerat kadmiumlegerat silverlod med högt silverinnehåll

och hög brottgräns än de vanliga silver/kadmiumlegerade

silverloden. Användningsområde: verktyg,hårdmetall etc.

Meltolit 40Cd

Det mest förekommande kadmiumlegerade silverlodet med

mycket låg smälttemp samt arbetstemperatur. Mycket goda

vätningsegenskaper, hög flytbarhet och hög brottgräns.

Lämpligt för all slags silverlödning, där kadmiumlegerat tillåts

att användas.

Meltolit 20Cd

Kadmiumlegerat silverlod med ett stort smältintervall vilket

medför att legeringen är temperatur-resistent. Tål hög värme

under längre tid. Ej lämplig för mindre spaltlödningar.

Beskrivning

Diam.

mm Ag Cu Zn Cd

Arb. Smält-

Brott gräns

N/mm² SS Densitet

temp ° C intervall °C 1312SS 2172 g/mm³ DIN 8513En 1044 AWS 5.8ISO 3677

Meltolit 50CdNi 1,0-2,0 50,0 15,5 15,5 16,53Ni 660 633-688 450550 9,5 L-AgCdNi B-Ag50CdCu

ZnNi-450-550

Meltolit 42Cd 1,5-2,0 42,0 16,5 17,5 24 615 605-620 420510 9,3 B-Ag2

Meltolit 40Cd 1,0-3,0 40,0 19,0 21,0 20,0 610 595-630 410510 9,3 L-Ag40 CdAG

304


306


309

Kadmium-legerade silverlod som finns i flussmedelsbelagt utförande:

Meltolit 40 CdF ø1.5-3.0 mm Vit

Silverloden finns i form av tråd, lodringar, segment, band/folie samt metallpastor.

Meltolit 42Cd

Lättflytande kadmiumlegerat silverlod med låg arbetstemperatur

samt hög brottgräns.

Användningsområde: Vid krav på låg temp.påverkan vid

verktygstillverkning med bibehållen brottgräns.

Meltolit 30Cd

Kadmiumlegerat silverlod med relativt hög arbetstemperatur

jämfört med de tidigare Cd-legerade silverloden. Något sämre

brottgräns, men är ett ekonomiskt något bättre alternativ.

B-Ag40ZnCd

Cu-595-630

B-Ag-2aB-A30Cu

CdZn-600-690

B-Cu40ZnAg

Cd-605-765

171

Blylegerade tennlod med fluss

HS 10

Hartsbaserat icke korrosivt flussmedel för mjuklödning i de

flesta metaller utom aluminium. Tvättning av flussmedelsrester

är ej nödvändigt.

S 321

Ett flussmedel på basis av ammoniumklorid som är

aggressivare än de ovanstående flussmedlen.

Korrosivt och måste tvättas bort efter lödningen.

Diam.

Beskrivning mm

HS 10 40/60 0,7

1.0

1,2

1,5

2,0

3,0

HS 10 60/40 0,7

1,0

1,2

1,5

2,0

3,0

HF 32 60/38 0,8

1,0

1,2

1,5

S321 40/60 1,0

1,5

2,0

3,0

172

Spolvikt

gr/spole Sn Pb Ag Cu Cd

100

250

500

1000

100

250

500

1000

100

250

500

1000

100

250

500

1000

Smält- Densitet Brottgräns SWG DIN 1707DIN 8517(flussm.)

intervall °C g/cm³ N/mm² m/kg EN 29453EN 29454(flussm.)

40 60 - - - 183-238 9,34 42 330

164

114

73

40

19

60 40 - - - 183-188 8,5 45 351

174

120

77

44

20

L-PbSn40F-SW26S-Pb-

60Sn401 1.1.2.B

L-Sn60PbF-SW26S-Sn-

60Pb401 1.1.2.B

60 38 - 2 - 183-188 - - - L-Sn60PbCuF-SW32S-Sn-

60Pb38Cu21 1.1.3.B

40 60 - - - 183-238 9,34 42 - L-PbSn40F-SW24S-Pb-

60Sn401 1.1.2.A

S401 40/60 2,0 500 40 60 - - - 183-238 9,34 42 - L-PbSn40F-SW25S-Pb-

60Sn401 2.1.2.A

S401 P30 97/3 2,0

3,0

500 97 - 3 - - 221 7,3 75 - L-SnAg3F-SW25S-Sn97Ag31

2.1.2.A

HS 10 LTL145 1,5 500 50 32 - - 18 145 - - - L-SnPb32CdF-SW26S-Sn-

50Pb32Cd181 1.1.2.A

De flesta legeringarna finns även i SB-pack.

HF 32

Halogenfritt icke korrosivt flussmedel med hartsbas för mjuklödning

av metaller, speciellt elektronikindustrin. Tvättning av

flussmedelsresterna är ej nödvändigt.

S401

Organiskt flussmedel för allmän mjuklödning dock ej elektronik.

Flussmedelsresterna behöver ej tvättas bort efter lödning.

Flussmedel för hårdlödning

Meltolit 770

Flussmedel för lödning med silverlod i koppar, mässing och

stål. Mycket god reaktivitet och flytbarhet. Finns i pulver- och

pastaform.

Meltolit 770CS

Flussmedel för lödning med silverlod i de flesta metaller utom

aluminium och dess legeringar. Stort temperaturområde. Finns

i pulverform.

Meltolit 650

Likt Meltolit 750 men med något sämre reaktivitet.

Ett ekonomiskt alternativ till de övriga flussmedlen.

Finns i pulver- och pastaform.

Meltolit Eco

“Ekologiskt” flussmedel för lödning med silverlod. Den mycket

låg halt av kaliumfluorid. God flytbarhet men måttlig reaktivitet.

Finns i pulverform.

Meltolit 850H

Tjockflytande flussmedel för svetslödning av stålrör och

galvaniserade stålrör. Kan förtunnas med Meltolit 516 tinner.

Meltolit 5GF 65%

Gasfluss för svetslödning med gasflussapparat. Mycket god

reaktivitet. 65% trimetylborat.


Likt de övriga gasflussmedlen men med måttlig reaktivitet.

Fungerar ej i stark kyla. 35% trimetylborat.

Meltolit 770E

KLikt Meltolit 770 men mer lämpad för hårdmetall, rostfritt stål,

nickel och nickellegeringar. Finns i pastaform.

Meltolit 750

Likt Meltolit 770 men med något kortare temperaturområde.

God reaktivitet och flytbarhet. Finns i pulver- och pastaform.

Meltolit 600

Finkornigt flussmedel för lödning med silverlod. Mycket god

flttbarhet och kapillärverkan men måttlig reaktivitet. Max arbetstemp.

800°. Finns i pulverform.

Meltolit 850

Flussmedel för lödning resp. svetslödning med brons/

mässingslod.

Meltolit 580

Flussmedel för lödning med aluminiumlod (AlSi12) i aluminium.

Finns i pulverform.


Likt Meltolit 5GF 65% men med något lägre reaktivitet. 45%

trimetylborat.

173

Flussmedel för hårdlödning (forts.)

Beskrivning Förpackning gram/förpackning Aktivitets intervall (C°) DIN 8511 EN 1045

Meltolit 770 pulver 100

500

3500

550-800 F-SH1FH 10

Meltolit 770 pasta 100

500

2500

550-800 F-SH1FH 10

Meltolit 770E pasta 1000 550-800 F-SH1FH 10

Meltolit 770CS pulver 1000 450-800 F-SH1FH 10


1500


2500


500


500


200

Meltolit Eco pulver 250

500


500

174

580-800 F-SH1FH 10

580-800 F-SH1FH 10

580-770 F-SH1FH 10

580-770 F-SH1FH 10

400-750 F-SH1FH 10

550-750 F-SH1FH 10

750-1100 F-SH2FH 21

Meltolit 850 pasta 500 750-1100 F-SH2FH 21

Meltolit 850H 1000 750-1100 F-SH2FH 21

Meltolit 5GF 65% 5 lit. 850-1100 -



Meltolit 580 250 400-700 F-LH1FL 10

Kopparbaserad MIG-tråd

Meltolit CuSn

Kopparbaserad migsvetstråd för svetsning av koppar och

kopparlegeringar typ SS5010,5011,5013 samt 5015.

Meltolit CuSn12

Tennbronstråd för mig-svetsning av koppar, mässing, brons

och stål med en större flytbarhet än CuSn6-legeringen.

Meltolit CuSi3

Kiselbronstråd för migsvetsning av kiselbronslegeringar

(CuMn, CuSiMn och CuZn). För ytbeläggning av låglegerat

stål samt temperaturresistent och korrosionsbeständig.

Meltolit CuAl8Mn

Al-mangan-brons- legerad migsvetstråd för sammanfogning

av aluminiumbrons, mässing, stål för den mekaniska, kemiska

industrin samt varvsindustrin. Hög korrosionsbeständighet

vidsvetsade sammanfogningar av alu-mässing eller rörledningar

i mässing samt mot stål. Påsvetsning av glidspår,

propellrar, glidytor, lager, ventiler, tätningar.

Meltolit CuMn13Al (MX300)

Mangan-aluminiumlegerad migsvetstråd speciellt lämpad för

påsvetsning av objekt som är direkt utsatta för extremt hög

korrosionspåverkan, gjutjärn, låglegerat samt olegerat stål.

Saltvattensbeständig Zn-fri legering med hög brottgräns samt

hårdhet.

Meltolit CuSn6

Tennbronstråd för mig-svetsning av mässing, rödgods samt

förbindningar av koppar, brons och mässing.

Meltolit CuAg

Silverlegerad koppartråd för migsvetsning i koppar

(desoxiderad koppar, syrefri koppar). Hög flytbarhet, ingen

porbildning och en hög elektrisk ledningsförmåga.

Meltolit CuAl8

Al-bronstråd för migsvetsning(gas) av sammanfogning och

påsvetsning på alu-mässing, aluminiumbrons, koppar,

mässing och stål.

Meltolit CuAl5MnNi

Aluminium-Mangan-Nickellegerad migsvetstråd för multilegerad

brons samt rostfria applikationer. Sammanfogning av

blandlegeringar för maskinindustri, maskinkonstruktioner samt

rostfria konstruktioner. Hög korrosionsbeständighet.

Diam.

Arb.

Brott

gräns Förlängning

EN

Beskrivning mm Cu Sn Si Ni Mn Al Övrigt temp ° C Rm A5 AWS A/SFA 5.7DIN 1733 12072

Meltolit CuSn 0,8-1,2 Rest 0,8 0,2 - 0,2 - - 1050 360 30 ER Cu-C7SG-CuSn -

Meltolit CuSn6 0,8-1,2 Rest 6,3 - - - - P0,2 1040 340 20 ER CuSn-A-C11SG-CuSn6 -

Meltolit CuSn12 0,8-1,2 Rest 12,5 - - - - P0,2 990 330 15 -SG-CuSn12 -

Meltolit CuAg 0,8-1,2 Rest - - - - - Ag0,8 1080 200 30 -SG-CuAg -

Meltolit CuSi3 0,6-1,2 Rest - 3,0 - 1,0 - - 1025 350 40 ER CuSi-A-C9SG-CuSi3 -

Meltolit CuAl8 0,8-1,2 Rest - - - - 8,2 - 1040 430 40 ER CuAl-A1-C12SG-CuAl8 -

Meltolit CuAl8Mn 0,8-1,2 Rest - - 2,0 2,0 8,0 Fe2,0 1050 530 30 ER CuAl-C29SG-CuAl8Ni2 -

Meltolit CuAl5MnNi 0,8-1,2 Rest - - 1,0 1,0 5,1 - 1050 500 30 ER CuAl-SG-CuAl5NiMn -

Meltolit CuMn 13Al 0,8-1,2 Rest - - 2,3 13,0 8,0 Fe2,3 985 500 10 ER CuMnNiAl-C22SG-CuM- -

(Mx300)

-

n13Al7

CuSi3, CuSn mm. finns även i paypac 200-250 kg.

175

Arbetshärdande rörtråd

Produktnamn Typ C Mn Si Cr Ni Diam Hårdhet

HARDFACE 19 9 6 O, S, G 0,10 6,00 0,50 19,0 9,0 1,2 – 3,2 47 HRC

Mycket motståndskraftig mot sprickbildning - austenitisk struktur som arbetshärdar kraftigt, starkt resistent mot slag och högt

tryck. Brett användningsområde och utmärkt till buffertlager före hårdsvetsning och tillverkning av slitplåtar.


HARDFACE AP O, S, G 0,40 16,0 0,50 14,0 - 1,2 – 3,2 48 HRC

Hög arbetshärdning. Starkt resistent mot slag och högt tryck. Passar till uppbyggnad, buffertlager och reparation av manganståll

och buffertlager innan hårdsvetsning av gjutjärn. Används till reparationsarbeten på järnvägen av växlar och skarvar.

Även till slagor, slitskenor och slitplåtar för krossar.


HARDFACE NM14 O, G 1,00 14,0 0,50 - - 1,2 – 2,8 46 HRC

Lämplig till reparation av gjutjärn.

Hårdsvets för låg- och mellanlegeringar

Produktnamn Typ C Mn Si Cr Mo Diam Hårdhet

HARDFACE B O, S 0,10 1,50 0,40 1,00 - 1,2 – 3,2 260 HB

HARDFACE T O, S 0,15 1,50 0,80 1,50 - 1,2 – 3,2 360 HB

HARDFACE P O, S 0,20 2,00 0,80 3,00 - 1,2 – 3,2 400 HB

För reparation, ombyggnad och buffring av gjutgods. Automatiserad svetsning av stora delar, semiautomatiserad svetsning för

utomhusbruk. Används till axlar, valsar, hjul, etc, inom gruv- och entreprenadindustrin.


HARDFACE L O, S 0,50 1,50 2,50 8,50 - 1,2 – 3,2 650 HB

Brett användningsområde inom gruv- och entreprenadindustrin: tänder, skopor, schaktblad och transportskruvar m.m.


ROBODUR K 250 G 0,10 1,50 0,70 1,50 0,20 1,0 – 1,6 250 HB

ROBODUR K 350 G 0,15 1,50 0,70 2,00 0,20 1,0 – 1,6 350 HB

ROBODUR K 450 G 0,40 1,50 0,70 2,50 0,50 1,0 – 1,6 450 HB

Sömlös kopparbelagd rörtråd för gasskyddande svetsning med utmärkt svetsbarhet. Passar för uppbyggnad och buffring av

valsade mekaniska komponenter, transmissionsaxlar, rullar och valsar för stålindustrin, säten för rullager, kuggar och smidesverktyg.


ROBODUR K 600 G 0,50 1,20 0,70 6,00 0,70 1,0 – 1,6 600 HB

Sömlös kopparbelagd rörtråd för gasskyddande svetsning. Behåller hårdheten upp till 400 °C. Utmärkt svetsbarhet.

Lämplig för hårdsvetsning för alla industrier.

176

Tillsatstyper O = Självskyddande S = UP G = Gasskyddande

Hårdsvets för värmebehandlade verktygsstål

Produktnamn Typ C Mn Si Cr Mo Övrigt Diam Hårdhet

HARDFACE WLC O, G, S 0,25 2,00 0,80 6,50 1,50 W: 1,50 1,2 – 3,2 44 HRC

Låg sprick känslighet. Speciellt framtagen för uppbyggnad och buffert på mycket stora komponenter och legerade stål.

Andra användningsområden: kvarnrullar, konor och olika platser i masugnar, smides verktyg etc.


HARDFACE W O, G, S 0,50 2,00 0,80 6,50 1,50 W: 1,50 1,2 – 3,2 55 HRC

Hård legering (55 HRC) som behåller sina egenskaper vid långvarig exponering upp till 500 °C.


HARDFACE WMOLC G 0,08 1,00 0,90 10,0 2,40 Ni: 1,80 1,2 – 2,8 36 HRC

Motstår termisk utmattning och högt tryck. För formar för formgjutet glas eller för pressgjutning av lättmetaller och verktyg.


HARDFACE WM G 0,30 0,30 0,40 2,40 - V: 0,60

W: 4,00

Ni: 0,20

1,2 – 2,4 45 HRC

Medium hårdhetsdeposition (46 HRC) med exeptionell oxidationsbeständighet och seghet upp till 600 °C. Hårdhet kan ökas vid

anlöpning.


HARDFACE WMOLC G 0,30 0,80 0,60 6,50 2,00 V: 0,60

W: 2,00

1,2 – 2,8 52 HRC

Hård deposition (52 HRC) med exceptionell oxidationsmotstånd och seghet upp till 600 °C. En lämplig värmebehandling gör att

hårdhet upp till 57 HRC kan uppnås. Bra för verktyg utsatta för högt tryck.


HARDFACE R40 G 0,12 0,60 0,50 6,30 3,20 - 1,2 – 1,6 40 HRC

HARDFACE R46 G 0,22 1,00 0,50 5,00 3,80 Ti: 0,25 1,2 – 1,6 45 HRC

HARDFACE R58 G 0,35 1,20 0,50 6,80 2,20 Ti: 0,30 1,2 – 1,6 40 HRC

För ökad hårdhet och reparation av varmt- och kallt arbetande verktyg. Kan värmebehandlas med oljehärdning och anlöpning

(40, 46 och 58 HRC).


HARDFACE AR G 1,10 0,40 0,25 5,00 7,60 V: 1,10

W: 2,20

1,2 – 2,4 60 HRC

Sömlös kopparbelagd rörtråd som ger en hög hårdhet på snabbstål. Behåller sina egenskaper upp till 600 °C. Hårdheten kan

ökas till ~65 HRC vid anlöpning. Lämplig för hårdsvetsning av delar som utsätts för slitage vid metall mot metall, bearbetningsmaskiner,

kallklippningsstål, fräsar, knivar etc. Exceptionell slitstyrka vid kallt skärande bearbetning.


HARDFACE DCO O, G, S 0,15 0,40 0,70 14,0 2,50 Ni: 0,50

Co: 12,5

1,2 – 3,2 47 HRC

Superlegering som erbjuder liknande egenskaper som koboltlegeringar. Hög spricksäkerhet, hög motståndskraft mot termisk

chock, behåller sina egenskaper upp till 550 °C. För dragrullar i stränggjutning, ventiler för dieselmotorer, ångventiler och formar

för keramiska plattor.

177

Hårdsvets för abrasivt slitage


HARDFACE BN O 0,50 1,80 1,20 - - Ni: 2,00

B: 4,50

178

1,2 – 2,8 65 HRC

2100 – 3300 HV

Ultrahård legering, konstruerad för att motstå ren nötning. För svetsning på olegerat stål med C

Hårdsvets för abrasivt slitage, forts.


HARDFACE CNV O 5,50 0,50 1,50 22,0 5,50 Nb: 6,00

W: 2,00

V: 1,00

1,6 – 3,2 65 HRC

950 – 2900 HV

Högt legerat kromstål med en hög koncentration av komplexa karbider. Motstår kombinerad nötning och höga temperaturer.

Används till masugnar och fläktar m.m.

Produktnamn Övrigt Diam Hårdhet

HARDFACE STEELCARBW Legeringen innehåller volframkarbider i en stål-matris WC: 50-60 1,6 – 2,8 60 HRC

950 – 2000 HV

Rörtråd fylld med hårdmetallpartiklar. Fina volframkarbidkorn inbäddade i en martensitisk matris. Extrem motståndskraft mot

slipande slitage, särskilt finkornig. Exempel på användningsområde: fläktar inom gruv-, cement- och stålindustrin, blandarblad,

slitdelar för jordbruk, skruvtransportörer etc.

Produktnamn Övrigt Diam Hårdhet

HARDFACE NICARBW Legeringen innehåller volframkarbider i en nickel-matris WC: 50-60 1,6 – 2,8 45 HRC

1800 – 2000 HV

Rörtråd fylld med hårdmetallpartiklar. Fina volframkarbidkorn inbäddade i en korrosionsbeständig nickel-baserad matris.

Extrem motståndskraft mot slipande slitage, särskilt finkornig. Passar för borrnings-, livsmedels-, kemi-, gödsel- och

gummiindustrin.


HARDFACE VN O 5,00 0,50 1,20 22,5 - V: 10,0 1,6 – 2,8 63 HRC

950 – 2900 HV

Kromkarbidmatris med vanadinkarbidpartiklar som sprids jämnt i hela svetsens tjocklek. Används för att förbättra slitstyrka.

Idealiskt komplement till konventionella kromkarbidsvetsningar eller lokala slitageområden. Bra till blandarblad, krossdelar m.m.


HARDFACE VNB O 5,50 0,50 1,30 16,0 - V: 6,00

Nb: 6,50

B: 1,00

1,6 – 3,2 66 HRC

950 – 3300 HV

Kromstål som innehåller komplexa niob-, vanadin- och kromkarbider. Högsta slitstyrka mot abrasion, även vid höga

temperaturer. Bra till grävmaskinsskopor, skruvtransportörer och till alla typer av processindustrier.


HARDFACE TIC O 1,80 1,20 0,70 6,50 0,80 V: 0,20

Ti: 5,00

1,2 – 2,8 57 HRC

950 – 3200 HV

HARDFACE TICM O, G 1,60 1,00 0,90 7,00 1,10 Ti: 5,00 1,2 – 2,8 59 HRC

950 – 3200 HV

Innehåller extremt hårda och finfördelade titankarbider. Användbar i tjocka lager på stora delar. Perfekt lösning för att motstå en

kombination av nötning, högt tryck och slag, krossning av hårda material, fragmentering, asfaltsrivare, rotorer och valspressar.

179

Hårdsvets koppar - aluminium

Produktnamn Typ Al Mn Fe Ni Cu Diam Hårdhet

CORBRONZE 100 G 8,00 0,50 0,50 0,40 Rest 1,2 – 1,6 150 HB

Låg hårdhet och lättbearbetad. För beläggning eller buffert på stål, gjutjärn eller kopparaluminiumlegeringar med hög hårdhet.



Användbar över ett brett temperaturområde. Lämplig för kryogena applikationer, ventilaxlar, säten och glidskenor.



Resistent mot varmfriktion. Passar för aluminiumgjutna kolvar, injektion och glasformar.



Bästa kombinationen av svetsbarhet och korrosionsbeständighet. Utmärkt till värmeväxlare.



Kombinerar hög hårdhet med resistens, mot marin korrosion.


CORBRONZE 204 G 9,00 - 4,00 - Rest 1,2 – 1,6 210 HB

För delar som är utsatta för friktion med lågt tryck, tex. axlar och bussningar.



För delar som är utsatta för friktion med medeltryck, typ glidskenor, dorn och flänsar.



För delar som är utsatta för friktion med högt tryck, tex. kallformningsverktyg, stansar och formar för rostfritt stål.


CORBRONZE CMA 1 G 8,00 11,5 3,00 2,00 Rest 1,2 – 1,6 210 HB

Bästa kombinationen av motstånd mot erosion, kavitation och korrosion i sjövatten eller saltlösningsmedier. Lämplig för

fartygspropellrar, mixerblad och pumprotorer.

180

Hårdsvets – rostfritt – ferritiska och martensitiska material

Produktnamn Typ C Mn Si Cr Mo Ni Diam Hårdhet

CHROMECORE 430 O, G, S 0,08 0,90 0,70 17,5 - - 1,2 – 3,2 220 HB

17% krom, ferritiskt rostfritt stål. Optimal kombination av korrosion, friktionsslitage och värmebeständighet. Motstår havsvatten

och utspädda organiska syror och kan poleras. Lämplig för korrosionsskyddandebeläggningar eller buffertlager till martensitiska

rostfria stålbeläggningar. Passa även till stränggjutningsrullar, ventiler, säten, axlar, pumphus och rotorer.


CHROMECORE 410 O, G, S 0,08 1,20 0,80 12,5 - - 1,2 – 3,2 42 HRC

13% krom, martensitiskt rostfritt stål. Motstår slitage av friktion, nötning, korrosion och termisk utmattning. Kan poleras.

Används till stränggjutningsrullar, verktyg för formgjutet glas och ventiler för ånga och olja.


CHROMECORE 414 O, G, S 0,08 1,00 0,60 13,5 0,50 4,00 1,2 – 3,2 38 HRC

Mjuk martensitiskt rostfritt stål. Motstår termisk utmattning, korrosion och friktionsslitage. Homogen svetsstruktur med

kontrollerad ferrithalt. För hårdsvetsning av stränggjutningsrullar, remskivor och hydraulkolvar.


CHROMECORE 420 O, G, S 0,30 1,00 1,00 13,0 - - 1,2 – 3,2 50 HRC

Mjuk martensitiskt rostfritt stål. Motstår termisk utmattning, korrosion och friktionsslitage. Homogen svetsstruktur med

kontrollerad ferrithalt. Lämplig till hårdsvetsning av stränggjutningsrullar, remskivor och hydraulkolvar.

Hårdsvets nickelbas

Produktnamn Typ C Mn Si Cr Fe Mo W Övrigt Diam Hårdhet

STELLOY NI520 G 0,06 0,20 0,20 13,0 2,20 6,00 0,80 Co: 11,5

Ti: 3,00

Al: 2,00

1,6 – 2,4 190 HB

Denna superlegering erbjuder extrem motståndskraft mot hög temperatur och termisk chock. Rekommenderas med buffertlager

STELLOY C. Används till smidesverktyg m.m.


STELLOY CCO O, G 0,05 1,00 0,60 15,5 3,00 16,0 4,40 Co: 2,30 1,6 – 2,8 350 HB

Denna superlegering erbjuder extrem motståndskraft mot långvarig hög temperatur. Bra motstånd mot korrosion, slitage och

hög temperaturoxidation. För strängpressning och smide.


STELLOY C O, G, S 0,05 0,60 0,50 16,0 5,00 16,0 4,50 - 1,6 – 3,2 350 HB

Bra till reparation, buffert, beläggning och slitstark friktionsbeläggning. Lämplig för användning mellan -196° C och 1050° C.

Motstår spänningskorrosionssprickor i närvaro av vätesulfit. Rekommenderas som buffert till STELLOY NI520.

Passar för pumpar och ventiler för kemisk och petrokemisk industri.

181

Hårdsvets koboltbas

Produktnamn Typ C Mn Si Cr W Fe Övrigt Diam Hårdhet

STELLOY 25 O 0,15 1,50 1,00 20,0 14,0 4,00 Ni: 9,50 1,2 – 2,4 40 HRC

Mycket motståndskraftig mot slitage i höga temperaturer och vid slitage metall mot metall. Lätt att använda på grund av sin låga

sprickbildningstendens. Upprätthåller en god hårdhet vid höga temperaturer. Används till vertikala kvarnvalsar och rullar vid

stränggjutning.


STELLOY 21 O, G 0,25 1,00 1,00 28,0 - 4,00 Ni: 3,00

Mo: 5,50

1,2 – 2,4 47 HRC

Idealisk att använda vid flera olika typer av slitage. Motstår korrosion och kavitation. Upprätthåller en god hårdhet även vid höga

temperaturer. Arbetshärdar, kan poleras och har låg friktionskoefficient. Ventilarbete, smidesverktyg och klippverktyg.


STELLOY 6 BC G 0,90 1,00 1,00 28,5 4,50 4,00 - 1,2 – 2,4 38 HRC

Motsvarar legeringen STELLOY 6 men med lägre koldioxidutsläpp. Enklare bearbetning och minskad sprickbildningstendens

Rekommenderas som buffert på stora delar eller för tjocka beläggningar.


STELLOY 6 G, O 1,05 1,00 1,00 28,5 4,50 4,00 - 1,2 – 2,4 42 HRC

Kombinerar alla egenskaper hos koboltlegeringar, inklusive nötnings- och erosionsmotstånd. Svetsen har en god skärbarhet.

För heta klippverktyg, petrokemiska och industriella ventiler, ventiler och ventilsäten av marina motorer och pumpaxlar.


STELLOY 6 HC G 1,20 1,00 1,00 28,5 4,50 4,00 - 1,2 – 2,4 44 HRC

Motsvarar legeringen STELLOY 6 men med högre koldioxidutsläpp. Ger önskad hårdhet på låglegerat stål från det första lagret

Används till små ventiler.


STELLOY 12 G 1,50 1,00 1,00 30,0 7,50 4,00 - 1,2 – 2,4 45 HRC

God beständighet mot nötning av mineraler på grund av dess höga hårdhet. Särskilt lämpad för produktion av skärverktyg i

trä- och pappersindustri, extruderskruvar etc.


STELLOY 1 G 2,30 1,00 1,00 28,5 12,0 4,00 - 1,2 – 2,4 53 HRC

Den hårdaste kobolt legeringen som vi kan erbjuda i vårt sortiment. Utmärkt motståndskraft mot nötning och korrosion,

egenpolering, främjar repfri glidyta av slitande material.

182

Handsvetselektrod – hårdsvets

Produktnamn Diam. Längd C Mn Si Cr Mo Co Standard Polaritet Hårdhet

HARDFACE AP-E 2,5 x 350 0,60 16,0 0,30 14,0 - - EN 14700 = + 48 HRC

3,2 x 350

4,0 x 450

E Fe9 ~ 65V

Högutbytes elektrod (140%). Arbetshärdande - Icke magnetiska, starkt resistent mot slag och höga tryck. Passar till återuppbyggnad,

buffertlager och reperation av mangan stål. Bra till buffertlager innan hårdsvetsning med kromstål, reparationer på

järnvägs växlar och skarvar, hammare och krossar. Kompletterar svetslegeringen rörelektrod HARDFACE AP.


HARDFACE 250 2,5 x 350 0,25 1,00 0,50 1,00 - - EN 14700 = - 250 HB

3,2 x 450

4,0 x 450

~ 45V

Rutil belagd elektrod för påsvetsning av utrustningens delar, konstruktioner och verktyg, resistent mot friktion och kompression,

bra motstånd mot kavitation, hög motståndskraft mot termisk chock. Bra för beläggning av räls och växlar, rullar, glidskenor och

uppbyggnad före hårdsvetsning.


HARDFACE 400 2,5 x 350 0,30 1,00 0,50 1,50 - - EN 14700 = - 39-42 HRC

3,2 x 450

4,0 x 450

E Fe1 ~ 45V

Rutil belagd elektrod för påsvetsning av maskin och konstruktions delar, samt verktyg av låglegerat och gjutgods som huvudsakligen

är utsatt av tryck och termisk chock. Elektroden är lätt att svetsa med även med små svetsutrustningar. Mjukt flöde,

nästan inget sprut och självlossnande slagg. Sprickfri och bearbetbar med hårdmetallverktyg. Används till beläggning av valsar,

tänder, redskap, hammare, skenor etc.


HARDFACE L-E 2,5 x 350 0,50 0,60 2,00 9,50 - - EN 14700 = - 58 HRC

3,2 x 350

4,0 x 450

E Fe8 ~ 70V

Brett användningsområde inom all processindustri, grävtänder, rutschbanor, transportband, transportskruvar, etc.

Kompletterar rörtråd HARDFACE L.


HARDFACE 40-E 2,5 x 300 0,15 0,70 0,50 6,50 3,50 - EN 14700 = + 38 – 42 HRC

3,2 x 350

4,0 x 450

E Fe3 ~ 70V

Mycket god seghet och värmebeständighet. Används för uppbyggnad av maskindelar och verktyg utsatta för slag, kompression

och slitage upp till 550° C. Används ofta för att bygga upp valsar och varma klippstål.

183

Handsvetselektrod – hårdsvets, forts.


HARDFACE 48-E 2,5 x 300 0,30 0,60 0,50 5,20 4,00 - EN 14700 = + 45 - 50 HRC

3,2 x 350

4,0 x 450

~E Fe3 ~ 70V

Mycket god seghet och värmebeständighet. Används för uppbyggnad av maskindelar och verktyg utsatta för slag, kompression

och slitage upp till 550° C. Används ofta för att bygga upp valsar och varma klippstål.


HARDFACE 58-E 2,5 x 300 0,40 1,20 0,50 7,00 2,50 - EN 14700 = + 53 – 58 HRC

3,2 x 350

4,0 x 450

E Fe3 ~ 70V

Elektrod med hög hårdhet, seghet och värmetålighet. Elektroden används för uppbyggnad av maskindelar och verktyg utsatta

för slag, kompression och slitage upp till 550° C. Den används ofta för att bygga upp hammare, varma klippstål, rullar, ventiler,

etc.


HARDFACE DCO-E 2,5 x 300 0,15 0,60 0,60 14,0 2,30 13,0 EN 14700 = + 55 HRC

3,2 x 350

4,0 x 450

E ZFe3 ~ 60V

Rutil elektrod. En superlegering som erbjuder liknande prestanda som koboltlegeringar. Väldigt sprickbeständig, hög

motståndskraft mot termisk chock, kan poleras och behåller sina egenskaper upp till 550° C. Passar rullar i stränggjutning,

ventiler för dieselmotorer, ångventiler, formar för keramiska plattor och transportskruvar. Kompletterar rörtråd HARDFACE DCO.


HARDFACE AR-E 2,5 x 300 0,80 0,50 0,50 5,00 10,0 - EN 14700 = + 60 – 63 HRC

3,2 x 350

4,0 x 450

E Fe4 ~ 50V

Rutil elektrod avsedd för att belägga alla typer av skärande verktyg. Skärpan har en exceptionell kvalitet. C-Cr-Mo-W

martensitisk uppsättning, tål upp till 500° C. Används som slitageskydd vid metall mot metall. Kan endast bearbetas genom

slipning. För bearbetning bör man utföra en mjukglödgning och värmebehandling vid 850° C under 2 timmar, följt av långsam

avkylning (ca 3 ° C / min) i en ugn. För att återfå hårdhet - värmebehandla i 1200° C /1h, kylning i olja eller med tryckluft och

glödgning 2 ggr i 500 °C. För hårdsvetsning av bearbetningsmaskiner, verktyg för skärande bearbetning av stål, stansar, borrar,

saxstål.

Produktnamn Diam. Längd C Mn Si Cr W Fe Standard Polaritet Hårdhet

HARDFACE HC-E 3,2 x 350

4,0 x 350

5,0 x 450

184

5,00 0,50 1,00 35,0 - Rest EN 14700

E Fe15

= +

~ 50V

Mycket slitstark kromkarbidelektrod. Har en kombination av primära och sekundära kromkarbider i en tuff matris. Passar

komponenter för krossning och mineraltransportanordningar, mudderverk, pumpar och omrörare. Kompletterar rörtråd

HARDFACE HC-O.

61 HRC

950 – 1450 HV

Handsvetselektrod – hårdsvets, forts.


HARDFACE CN-E 3,2 x 350

4,0 x 450

5,0 x 450

5,00 - 1,50 24,0 - Rest EN 14700

E Fe15

= +

~ 50V

64 HRC

950 – 2000 HV

Hög koncentration av niob och kromkarbider. Mycket god slitstyrka vid abrasion. Kompletterar svetslegering med rörelektrod

HARDFACE KN-O.


HARDFACE CNV-E 3,2 x 350

4,0 x 450

5,0 x 450

5,00 - 1,50 22,0 2,00 Rest EN 14700

E Fe16

= +

~ 50V

65 HRC

950 - 2000

Rutil elektrod (200%) Höglegerat kromstål med en hög koncentration av komplexa karbider. Utmärkt svetsbarhet, mycket mjuk

sprutfri fusion och ingen slagg. Motstår kombinerade nötningseffekter vid höga temperaturer. Bra till beläggning av masugns

detaljer, fläktar m.m. Kompletterar rörtråd HARDFACE CNV-O.

Produktnamn Diam. Längd Standard Polaritet Hårdhet

HARDFACE 4,0 x 350 Innehåller volframkarbid WC/W2C: 65 - = + 60 HRC

STEELCARBW-E

5,0 x 350 partiklar i en stålmatris

~ 45V 950 - 2000

Rörelektrod fylld med karbider. Extremt motståndskraftig mot slipande slitage, särskilt finkornigt. Passar för fläktar inom gruv-,

cement- och stålindustrin, på skrapblad, komponenter för jordbruk, etc. Kompletterar rörtråd HARDFACE STEELCARBW-O.

Produktnamn Diam. Längd C Mn Si Cr W Fe Övrigt Standard Polaritet Hårdhet

Stelloy 25-E 3,2 x 350 0,10 1,00 0,80 20,0 15,0 2,0 Ni: 10,0 EN 14700 = + 220 HB

4,0 x 350

Co: rest E Z Co 1 ~ 70V

Rutil elektrod. Mycket motståndskraftig mot höga temperaturer och slitage vid metall mot metall. Sprickbeständig. Upprätthåller

en god hårdhet vid höga temperaturer. Passar kvarnrullar och rullar vid stränggjutning. Kompletterar rörtråd STELLOY 25-G.


Stelloy 21-E 2,5 x 300 0,30 0,50 0,80 28,0 - 2,00 Mo: 5,00 EN 14700 = + 35 HRC

3,2 x 350

Ni: 2,50 E CoCr-E ~ 70V

4,0 x 350

Co: rest E Co 1

Rutil elektrod, motstår flera kombinationer av slitage. Motstår korrosion och kavitation. Upprätthåller en god hårdhet vid höga

temperaturer. Arbetshärdande, låg friktionskoefficient. För industriella ventilarbeten, smidesverktyg och varma klippstål.

Kompletterar rörtråd STELLOY 21-G.


Stelloy 6-E 2,5 x 300 1,10 - 1,00 28,0 4,50 3,00 Co: rest EN 14700 = + 44 HRC

3,2 x 350

E Co 2 ~ 70V

4,0 x 350

5,0 x 350

E CoCr-A

Rutil elektrod med nötnings- och erosionsmotstånd. För heta klippverktyg, petrokemiska och industriella ventiler, ventiler och

ventilsäten av marina motorer,pumpaxlar m.m. Kompletterar rörtråd STELLOY 6-G.

185

Rekommendationer för förvaring, omtorkning och hantering av ...

Create successful ePaper yourself

Delete template?

Save as template ?
