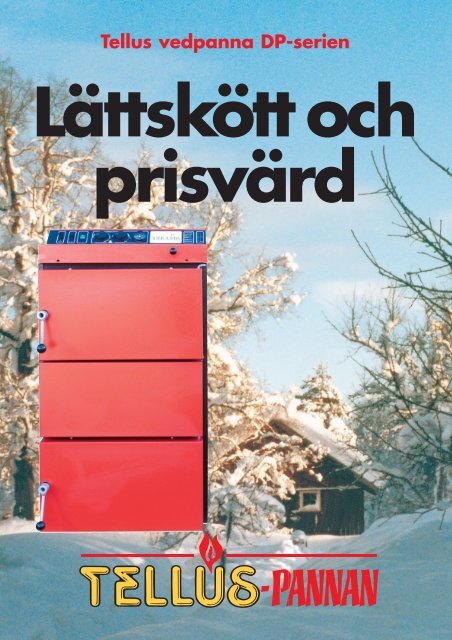

Tellus vedpanna DP-serien
Lättskött och
prisvärd

Vedpanna för expert och novis
Enkel att sköta och mycket prisvärd.
En panna ur Tellus DP-serie som passar
den inbitne vedeldaren lika bra som nybörjaren.
DP-pannorna har en rad extraordinära
fördelar. Kontrollpanelen är lättöverskådlig
och därigenom är det lätt att manövrera
för att uppnå maximal effekt.
En mycket uppskattad egenskap är också
att det går att elda med ved som är upp
till 75 cemtimeter lång. DP-serien är utrustad
med sugande fläkt som betyder
att det aldrig blir frågan om inrykning
vid påfyllning av ved.
Ytterligare ett plus är att pannor ur den
aktuella serien har få förslitningsdetaljer,
något som ger en god totalekonomi.
Det ska poängteras att för den som vill
ha en mer flexibel värmeanläggning kan
DP-pannan kompletteras med pelletsbrännare.
Tellus marknadsför och säljer hela system,
det vill säga panna i kombination
med ackumulatortank, styrutrustning, eventuellt
pelletsbrännare och solvärme.
Tekniska data
Typ av panna DP25 DP35 DP45
Effekt ved kW 25 35 45
Vedvolym liter 100 140 180
Vedlängd mm 550 650 750
Vattenvolym liter 65 78 92
Vikt kg 350 390 420
Diameter rökgasstos Ø mm 150 150 150
Pannans höjd A mm 1100 1100 1100
Pannans bredd B mm 600 600 600
Pannans djup C mm 1000 1100 1200
Box 603, 572 27 Oskarshamn
Tel. 0491-199 36, 199 33
Fax. 0491-199 10
E-post: info@tellusror.se
Hemsida: www.tellusror.se
Rätt till ändring förbehålles.
Ny, enkel lättarbetad panel
Principskiss förbränningskammare
Återförsäljare:
Måtten på
pannorna,
DP25, DP35
och DP45,
se tabellen
nedan.

Tellus pellets- och spannmålspanna FD-serien
Effektiv och
långlivad

Hög effektivitet och lång livslängd
Genom att använda en panna ur Tellus
FD-serien i kombination med en ackumulatortank
vid pellets- och spannmålseldning
kan du sänka din energiförbrukning
drastiskt. I förhållande till
uppvärmning med vattenburen el och
olja kan det handla om en besparing
upp mot 50 procent.
Pannorna i Tellus FD-serie har en rad
fördelar. Investeringskostnaden är låg,
effektiviteten hög och livslängden lång.
Till detta ska läggas att askutrymmet är
väl tilltaget, något som innebär långa
intervaller mellan varje uraskning. Ett
plus är också att rengöringsprocessen är
enkel att utföra.
Gjutjärn är ett gammalt beprövat material
vad gäller panntillverkning. Därför
är det inte någon tillfällighet att Tellus
FD är en serie pannor tillverkade av gjutjärn
för bästa kvalitet och livslängd.
Pannorna i Tellus FD-serie är i första
hand avsedda för pellets- och spannmålseldning
men går naturligtvis också att
elda med ved och olja.
Dimensioner
Pannorna i serien ska kopplas mot ackumulatortank
om 500 liter, för största
möjliga energibesparing. Kombinationen
Tellus FD och ackumulatortank innebär
vid pellets- och spannmålseldning mindre
utsläpp från förbränningen, högre
verkningsgrad och större varmvattenbuffert.
Andra positiva egenskaper är att
Tekniska data
det är möjligt att koppla solvärme och
elpatron till ackumulatortanken. Med
andra ord kan tanken fungera som varmvattenberedare
utan att det sker någon
förbränning i pannan.
Det låga priset och fem års garanti är
självklart en stor trygghet för dig som
kund.
Typ av panna F5D F6D F7D F8D
Effekt pellets kW 15 20 25 25–30
Effekt ved kW (kcal/h) 25,6 (22 000) 30,2 (26 000) 34,9 (30 000) 39,5 (34 000)
Volym brännkammare liter 34,0 42,5 51,0 59,5
Undertryck skorsten mbar 0,12 0,13 0,15 0,18
Pannans djup mm 555 655 755 855
Djup brännkammare mm 390 490 590 690
Antal sektioner 5 6 7 8
Provtryck bar 4 4 4 4
Vattenvolym liter 31 35 39 43
Vikt kilo 245 280 315 350
Box 603, 572 27 Oskarshamn
Tel. 0491-199 36, 199 33
Fax. 0491-199 10
E-post: info@tellusror.se
Hemsida: www.tellusror.se
Rätt till ändring förbehålles.
Återförsäljare:

Inkopplingspaket 1
Innehåller: laddomat 21,
cirkulationspump med
ventiler, 3-vägs shuntventil,
2 st. kulventiler, påfyllningsventil,
blandningsventil med
säkerhetskombination,
syr-ventil, säkerhetsventil,
hydrotermometer.
Varmluftspannan för ved/pellets/spannmål
Snabb installation och uppvärmning med oslagbar driftekonomi
Tellus Airmat V
Varmluftspanna för ved. En perfekt panna
för fastigheter som inte utnyttjas jämt eller
där man inte vill ha värmen på över helgen.
Snabb uppvärmning, enkel installation,
ingen frysrisk när pannan är avstängd.
Inkopplingspaket 3
Som paket 1 inkl. brännarstyrning.
Inkopplingspaket 4
Tellus Airmat VP
Kombipanna ved/pellets. Mycket lätt
att skifta mellan de olika bränslerna.
I övrigt samma panna som
tellus Airmat V.
Som paket 2 inkl. brännarstyrning.
Inkopplingspaket 2
Innehåller: laddomat 21,
thermomatic (shuntautomatik),
3-vägs shuntventil, 2 st
kulventiler, påfyllningsventil,
cirkulationspump med ventiler,
blandningsventil med
säkerhetskombination,
syr-ventil, säkerhetsventil,
hydrotermometer.
Tellus Airmat VPS
Kombipanna ved/pellets/spannmål.
Även denna är lätt att skifta
mellan de olika bränslerna.
I övrigt samma panna som
tellus Airmat V.
Tekniska data Tellus Airmat V Tellus Airmat VP Tellus Airmat VPS
Nominell effekt Ved 27kw Pellets 25kw Spannmål 25kw
Verkningsgrad Ved 85 % Pellets enl. Eco-tec broschyr Spannmål enl. Eco-tec broschyr
Driftspänning 230V / 10A 230V / 10A 230V / 10A
Luftflöde (150 pa) 3000 m3 /h 3000 m3 /h 3000 m3 /h
Eldstadsvolym 200 liter 200 liter 200 liter
Rökkanals diameter 15Oø 15Oø 15Oø
Rökkanals anslutnings höjd 1475 mm 1475 mm 1475 mm
Pannans mått djup 950 mm 950 mm 950 mm
Pannans mått bredd 740 mm 740 mm 740 mm
Pannans mått höjd 1700 mm 1700 mm 1700 mm
Totalvikt 280 kg 280 kg exkl. brännare 280 kg exkl. brännare
Riktvärde för uppvärmningsbart
utrymme 1000 m3 1000 m3 1000 m3

Vedkaminer, ved/pelletskaminer med och utan vattenmantel
Komplement till dyra olje- och eluppvärmda fastigheter
380
530
480
Grundutförande
Vattenkassett
Tellus G 8/0 V och GK 9/5 V
Vedkamin som finns både med vattenmantling
för inkoppling mot radiatorsystem och utan
vattenmantling för uppvärmning direkt till luft.
Måttskiss grundutförande Måttskiss sandstensbeklädnad
500
530
850
1800
850
770
1800
1160
Tellus GK 9/5 VP
Kombikamin ved/pellets (vattenmantlad), samma
kamin som GK 9/5 V fast med pelletsaggregat
för en kontinueligare drift. För fler möjligheter
med kaminen se bifogad Eco-tec broschyr.
Måttskiss pelletsaggregat
Se bifogad Eco-Tec broschyr.
Tekniska data G 8/0 V GK 9/5 V GK 9/5 VP
Effekt 8kw 9kw 7kw
Till vatten 5kw ca 4,5kw
Till luft 4kw 2,5kw
Verkningsgrad Ved 80 % Ved 80% Pellets enl. Eco-tec broschyr
Rökgastemperatur ca 250 grader C ca 250 grader C ca 160 grader vid full effekt
Beräkningstryck 1,5 bar 1,5 bar
Beräkningstemperatur 100 grader C 100 grader C
Volym kassett 4,5 liter 4,5 liter
Totalvikt grundutförande 135 kg 135 kg 135 kg exkl. aggregat
