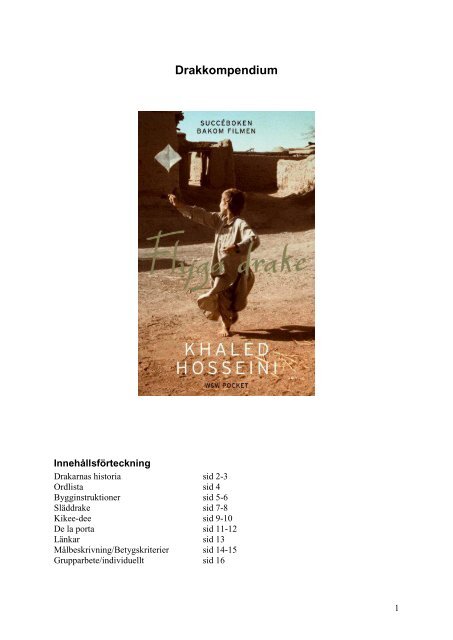

Drakkompendium

Drakkompendium
Innehållsförteckning
Drakarnas historia sid 2-3
Ordlista sid 4
Bygginstruktioner sid 5-6
Släddrake sid 7-8
Kikee-dee sid 9-10
De la porta sid 11-12
Länkar sid 13
Målbeskrivning/Betygskriterier sid 14-15
Grupparbete/individuellt sid 16
1

Drakarnas historia.
Ingen vet exakt vem som flög första drakar eller där de först skapades, men historiker
tror att drakar utvecklas nästan samtidigt och oberoende i både Kina och Malaysia ca
3000 år sedan.
Invånarna i South Sea Islands använde drakar för många ändamål, bland annat för
att kommunicera med gudarna, spådomar, och begravningar
En av de huvudsakliga användningsområden var dock för fiske. Bete var bunden till
svansen och draken var försedd med ett nät för att fånga den olyckliga fisken.
Historier berättas om den kinesiska militären som använde drakar för att förvirra sina
fiender. Soldaterna lär ha använt drakar för att flyga sprängämnen och fyrverkerier
över sina fienders huvuden, vilket fick dem att tro att onda andar attackerade.
En annan kinesisk historia berättar om en general som hade problem med sina egna
trupper efter att de hade sett ett stjärnfall och skrämdes av det. I vissa fall användes
en drake för att göra en flamma upp mot himlen och utom synhåll. Fiendesoldaterna
var övertygade om att en stjärna hade sänts tillbaka till jorden och att detta innebar
att onda tider väntade. Soldaterna blev skräckslagna och flydde hals över huvud.
Det finns dokumenterade berättelser som går tillbaka till 200 f.Kr. om kinesiska
soldater som med hjälp av drakar förde krig Man byggde stora drakar, tillräckligt stora
för att bära en soldat. När man fick upp soldaten i luften kunde han speja långt in
över fiendens linjer.
Drakar hade även en stor religiös betydelse. I Thailand skickade jordbrukare
meddelanden till gudarna med hjälp av drakar, där de vädjar om återhållsamhet i de
årliga monsunerna så grödorna inte skulle förstöras. Koreanska familjer flög en drake
för att hedra nyfödda pojkar, draken klipptes lös så att, den otur barnet hade fötts
med, skulle tas bort med hjälp av draken under barnets första levnadsår.
Drakar har använts inom jordbruket för att skrämma bort fåglar från grödorna.
I Japan, fanns en företagsam tjuv med namnet Kakinoki Kinsuke. Han hittade på ett
kreativt sätt att begå brott. Han använde en drake att flyga över väggarna och upp till
taket av slottet Nagoya där det fanns delfinstatyer av rent guld. Hans idé fungerade
bra, och han kom in i slottet och kunde stjäla guldet. Men Kinsuke tillfångatogs
senare och avrättades.
Den största drakfesten i världen hålls den fjortonde januari i Ahmedabad. Där kan
man se 100 000 drakar samtidigt i luften.
En populär sport är drakkamper där man tävlar om herraväldet i luften. Linorna gnids
in med krossat glas. Tävlingen går ut på att försöka skära av motståndarens draklina
och själv bli ensam kvar i luften.
Hinduerna anser att drakar är så pass viktiga att det finns 100 olika ord för att
beskriva en drake.
2

Den förste europé som flög med drakar var Marco Polo år 1295. Från medeltiden och
framåt har det skrivits många böcker om hur man bygger och flyger med drakar.
Många européer ansåg att drakar var underbara leksaker och det finns många
målningar med drakar.
Meteorologer har sedan länge använt drakar för att undersöka temperatur och
luftfuktighet högt upp i luften.
År 1752 genomförde Benjamin Franklin sitt berömda experiment då han bevisade att
blixtar bestod av elektricitet. George Cayley används drakar i försök att konstruera en
flygmaskin, och George Pocock utvecklat en vagn som drogs av en drake.
Under andra världskriget användes drakar för att dra upp antenner högt upp i luften
och på så sätt öka möjligheten till radiokommunikation. USA:s flotta använde drakar
för att öva målskjutning från fartyg.
På 1950-talet experimenterade NASA med drakar i syfte att kunna mjuklanda
rymdfarkoster efter att de återinträtt i atmosfären.
Många av dessa experiment har lett vidare till t.ex. hängflygning och andra ultralätta
farkoster. En utveckling av drakarna är de stora segel sk. spinnaker segelbåtar
använder vid undanvindar.
Materialvalet har också förändrats på så sätt att det nu är vanligt med konstfiber av
olika slag t.ex. dacron, mylar och olika plaster.
Intresset för drakflygning som rekreation och sport har ständigt ökat.
En ganska nyuppfunnen sport är draksurfing.
3

Ordlista
Pinnar Kan vara blomsterpinnar eller bambupinnar.
Använd lika långa och lika tunga pinnar.
Bambupinnar kan behöva klyvas.
Segelduk Segelduken kan vara av papper eller plast.
Spinnakerduk är bäst men dyrast
Svans Används för att balansera draken i höjd- eller sidled-
Ofta används ett snöre dör man knyter fast små rosetter av plast eller papper.
Man kan även göra långa svansar av smala plastremsor.
Man behöver ofta pröva draken för att bestämma var svansen ska sitta och hur
lång den ska vara.
Tejp Olika sorter. Transparanta och färgade. Tänk på att tejp är väldigt dyrt.
Slösa inte. Man kan använda tejp för att fästa pinnar och linor.
Tänk på att tejp väger så balanspunkten kan förändras om du använder olika
mycket tejp på olika sidor. Klipp tejp med sax.
Betsel är det snöre som fästs i draken, vanligen på två punkter, och som bestämmer
drakens vinkel mot vinden.
Betselpunkt - är den punkt på betslet där draklinan fästs
Framsida Drakens framsida är den sida som möter vinden och som är
vänd mot dig dvs. nedåt.
Baksida drakens baksida är den sida som är vänd från vinden upp mot himlen
Flyglina man kan använda många olika sorter. Fiskelina har en tendens att skära genom
fingrarna. Bäst är mattvarp. Bomull eller nylonlina går också bra. Linan får inte
vara för grov.
Linhandtag En bit trä eller kartong att linda upp linan på.
Vindriktning
Det håll som vinden kommer ifrån. Enklast är att hålla upp ett blött finger och
känna vilken sida som blir kallast. Därifrån kommer vinden.
Flygriktning Du måste springa mot vinden för att draken ska kunna lyfta.
Flygteknik Det är bra att vara två. En håller i linan. Låt ca 10 meter av linan löpa ut.
Kontrollera att det är fritt framåt så att du inte kolliderar med ett träd eller annan
drakflygare
Den andra personen håller i draken och backar tills linan är sträckt.
Kontrollera vindriktningen.
På en gemensam signal springer bägge personerna mot vinden varefter den
som håller i draken försöker få draken att lyfta.
Fortsätt springa med linan tills draken kommit upp en bit.
Nu kan man släppa ut mer lina.
4

Bygginstruktioner
Hitta mittpunkten på en pinne.
Leta efter pinnens mittpunkt genom att balansera pinnen över ett finger. När pinne väger
jämnt har du hittat mittpunkten
Fästa pinnar mot plast
Lägg pinnen där du har mätt ut att den ska sitta. Sätt en bit plast över pinnen och rulla fast
tejpen.
Fästa snöre mot plast
Fäst en tejpbit så att den sitter fast på bägge
sidor om hörnet. Den ska sticka ut några centimeter.
Ta sedan tag om den utstickande delen
och tvinna mellan fingrarna.
Här kan du sedan fästa ett snöre eller en lina.
Knutar
Dubbelt halvslag
Gör två öglor och lägg över varandra.
Dra åt
Betsel
Leta efter mitten på snöret.
Gör en ögleknut.
Gör ögleknut på draklinan
Fäst ihop bägge linorna. Ska gå att öppna.
5

Linhandtag
Använd styv kartong eller en plywoodbit och linda upp linan,
10x20cm är ett bra mått.
Skärteknik
Använd ett hårt underlag. Skär inte direkt mot ett bord.
Mät noga innan du skär. Med tuschpennor går det att rita på plast.
Lägg en linjal där du ska skära. Stål-linjal är bäst. (särskrivning…)
Tryck med vänsterhanden hårt ned linjalen. Skär med mattkniv (försiktigt kniven är mycket
vass) flera gånger längs linjalen. Med noggrannhet och försiktighet går det att få mycket
snygga kanter.
Mäta och rita
Var noga. Se till att du skär vinkelrätt.
Håll inte linjalen snett.
Mät upp och markera med prickar på flera ställen innan du drar längre streck.
Var noggrann. Använder mm när du mäter.
6

Drakar bygg beskrivningar
SLÄDDRAKE
Enkel
Den här draken konstruerades på 50-talet i USA av två av varandra oberoende herrar vid
namn Allison och Scott. Draken är mycket lättflugen och fungerar i stort sett i alla
vindstyrkor. I den mån man behöver justera den görs det genom att variera svansen, dvs i lätt
vind kan man ta bort delar av svansen och i hård vind sätter man på ytterligare svans.
1. Rita upp draken enligt måtten här intill och klipp ut.
2. Kapa 2 pinnar i samma längd som draken. Lägg pinnarna på draken.
Du kan enkelt förstora eller förminska denna drakmodell. Om du utgår från pinnens
längd och delar längden i tre. Då ska höjden vara tre sådana längder och bredden vara
fyra längder.
3. Klipp till tejpbitar och vik dom över ändarna.
Sätt en extra tejpbit mitt över varje pinne. Sätt
även en tejpbit på spetsen av varje köl och lägg
in en ca 2 cm lång pinne innan du viker över
tejpbiten ( se bild ).
4. Vänd på draken så att pinnarna ligger neråt.
7

5. Klipp till ca 2 meter långa svansar och fäst
dom på draken med tejpbitar ( se bild ).
6. Mät upp en famn (ca 1,5 m) snöre till betsel.
Fäst ändarna på snöret i spetsen på kölarna.
Knyt en ögla mitt på betslet.
7. Fäst en c:a 50m lång lina i betslet såsom på
bilden här nedan, och låt sedan draken stiga till
väders...
8

KISKEE-DEE
medelsvår
Den här draken kommer från Trinidad och har fått namn efter en väldigt vanlig fågel. Den är
mycket livlig och skojig att flyga. Svansen är nödvändig för stabiliteten, men den måste vara
lätt och följsam. Det här är en lättvindsdrake som justeras genom att flytta dragpunkten.
Uppåt gör draken livlig och nedåt lugnare. Kiskee-deen är släkt med den Indiska kampdraken.
1. Rita efter mall och klipp ut.
2. Kapa 2 pinnar 36 resp 40 cm långa
och lägg pinnarna på drakens baksida
. Den längre pinnen skall ligga tvärs,
över den andra.
3. Klipp till 6 st tejpbitar och fäst dom i
hörnen. Gör en 10 cm lång ögla till svansen
och sätt fast den på den nedre tejpen. Börja
sedan med att fästa den kortare längsgående
pinnen genom att vika tejpbitarna över
ändarna. Därefter böjer du tvärpinnen och
viker över tejpen som på bilden.
4. Vänd sedan på draken och dekorera
framsidan.
5. Klipp till en tejpbit till förstärkning för drakens betsel och sätt den på baksidan, ca 10
cm upp från drakens nedre spets.
6. Kapa ett ca 1 m långt snöre till betsel. Stick det igenom seglet, runt pinnarna och knyt
på framsidan. Fäst en ring i betslet vid dragpunkten.
7. Klipp till en ca 4 meter lång svans och trä den genom svansöglan och säkra den med en
tejpbit. Nu är draken klar!
8. Fäst en c:a 50m lång lina i betslet såsom på bilden här nedan, och låt sedan draken stiga
till väders...
9

DE LA PORTA
enkel
Marco Polo berättade 1292, som den förste européen om österlandets drakbyggare. Kanske
var det därifrån napolitanaren Giovanni Baptista De La Porta fick den här modellen som finns
beskriven i det fjärde bandet av Magiae Naturalis från 1558. Måste ha svans. Du justerar
draken vid dragpunkten. Vill draken inte stiga flyttar du upp dragpunkten. Är den för orolig
flyttar du ned den. Drar draken åt sidan så justerar du i sidled.
1. Rita upp draken enligt måtten här intill och
klipp ut.
2. Kapa två pinnar 46 cm långa och lägg dom
diagonalt över draken. Klipp sedan tejpbitar och
fäst pinnarna i ändarna som på bilden.
3. Vänd sedan draken så att pinnarna ligger
neråt och dekorera drakens framsida.
4. Klipp ytterligare två tejpbitar och sätt
dom mitt i draken så som på bilden, det
behövs som förstärkning till drakens betsel.
11

5. Klipp till två snörbitar på 45 resp 60
cm. Fäst den längre biten i drakens två
övre hörn, den kortare fäster du i mitten
på draken. Ta nu den andra änden på det
kortare snöret och lägg ihop den med
mitten på det långa snöret och knyt en
ögla. Det är viktigt att öglan kommer mitt
på det övre snöret.
6. Till svansen behöver du ett 60 cm långt
snöre som fästs i drakens bägge nedre
hörn. Gör en ögla mitt på snöret och trä
igenom en ca 8 meter lång svans och
säkra den med en tejpbit. Voila!
7. Fäst en c:a 50m lång lina i betslet
såsom på bilden här nedan, och låt sedan
draken stiga till väders...
12

Länkar
Drakfestivaler http://www.kites.tug.com/festivals/washington95/
Svenska draksida http://tangokites.org/svithiod/
Kampdrakar http://www.csun.edu/~hfoao033/fighters.html
Vackra drakar vill gärna flyga
http://tangokites.org/tangokites/kompendium/vackra_drakar_1.html
Konsul Yang´s instruktion http://stockholm-chinese-association.com/yangkite.html
Kitesurfing
http://www.youtube.com/watch?v=JCG0hk1X8XA&feature=pyv&ad=6231764
411&kw=kitesurf
Tre enkla drakar http://home.swipnet.se/~w-14856/drakar/3drakar.htm
Puff en pappersdrake http://www.youtube.com/watch?v=aaboRPhAi-s
Drakkamp i afganistan http://www.youtube.com/watch?v=i5S47aSlezs
Allt om drakar
Roliga klipp http://www.roligaklipp.se/drakflygning,318.html
Engelsk sida om drakar http://www.kitebuilder.com/kitestudio.html
Draktips på engelska http://www.kitesonaroll.com/
Släddrake
http://www.smp.se/multimedia/archive/00035/drake_pdf_35565a.pdf
Uppsats drakar http://www.pethergahm.com/rorelse/Resultat.html
Låddrake http://tangokites.org/tangokites/kompendium/tjalle.html
Specialarbete om drakar http://lars.anteeo.se/projects/specialarbete/specialarbete.pdf
27 beskrivningar av olika drakar engelska
http://www.my-best-kite.com/how-to-make-a-kite.html
Engelsk site om konsten att bygga drakar http://www.kitebuilder.com/kitestudio.html
13

Tekniktema
Projekt
Vi bygger drakar
Tidsplanering
Du får använda samtliga No lektioner v 22 och både No och Mattelektioner v 23
Mål
Du ska bygga en drake.
Du ska skriva en teknisk rapport.
Rapporten och färdig drake ställs upp för allmän beskådan och bedömning
senast 5:e juni kl 11.00
Din drake ska vara flygfärdig senast kl 10.00 torsdag 7 juni
Med flygfärdig menas att draken ska vara färdigbyggd och väl prövad inför redovisningen.
Syfte
Som en del i teknikundervisningen bygger vi drakar.
Du får träna dig att planera och genomföra ett större teknikprojekt.
Du kommer att träna på att läsa en byggbeskrivning, samarbeta, planera, mäta noggrant,
klippa noggrant, hitta balanspunkter, hantera knopar, använda olika material, färdigställa,
provflyga och framförallt justera och förbättra.
Grupparbete/ individuellt arbete
Arbetet kan utföras i grupp eller individuellt
Lämplig gruppstorlek är 2-3 personer.
Betygskriterier
E
Du bygger en drake och lämnar in en skriftlig rapport.
Draken flyger.
C
Du bygger en relativt väl designad drake. Den skriftliga rapporten är relativt väl bearbetad och
utvecklad.
Draken flyger ganska bra.
A.
Du modifierar en ritning och bygger en drake som är väl designad. Den skriftliga rapporten är
väl bearbetad och utvecklad.
Draken flyger bra.
14

Den tekniska rapporten
Skrivs på dator, max 10 sidor.
Innehåller följande rubriker:
Försättsblad med namn på den eller de personer som byggt draken.
Förord: Varför är arbetet gjort, på vems uppdrag. Tack till handledare, granskare etc.
Sammanfattning: Det är ofta sammanfattningen läsaren läser först. Gör en kort och koncis
beskrivning av syftet med arbetet, vad som gjorts samt vilka huvudresultaten är. Gärna i
punktform. Ingen diskussion här.
Innehållsförteckning: rubriker och sidnummer
Bakgrund: syftet med arbetet. Sätt in läsaren i sammanhanget. Referera till andra arbeten
litteratur o.s.v. Berätta lite om drakarnas historia..
Teoretisk beskrivning av ”vad är det som gör att en drake kan flyga”
Material och metod: Beskriv arbetets upplägg med material, utrustning, mätmetoder och
metodbeskrivningar. Bilder är ofta klargörande. Beskrivning av de knutar som används.
Beskrivning av eventuella justeringar efter provflygningar.
Ritning skala 1:10 ( även andra skalmått kan användas beroende på drakens storlek, skalan
anges)
Design: hur har du funderat kring designen? På vilket sätt anser du att designen är lyckad.
Slutsats och diskussion. Beskrivning av byggprocessen från brainstorm till färdig drake.
Motgångar och problemlösningar. Kortfattad och koncentrerad sammanfattning av de
viktigaste slutsatserna, gärna i punktform. Hur skulle du göra om du fick göra hela projektet
från början. Vilka avgörande faktorer gjorde att draken till slut flög? Dina tankar om
projektet.
Referenser: Här anger var du hämtat information ifrån. Kopiera inte!
Om du vill kopiera t.ex. en ritning så ska detta tydligt framgå.
Att det är en kopia och var ifrån den är hämtad.
15

Bygga drake Grupparbete
1. Bilda en grupp med 2-3 personer. Tänk på att detta är ett grupparbete. Då är det bra
om alla i gruppen kan hjälpas åt på något sätt. Var demokratisk. Föreslå t.ex. så här:
Om du gör det där så kan jag göra det här…
2. Brainstorm. Vilken typ av drake ska vi bygga.
3. Hitta en ritning i kompendiet eller någon annan stans.
4. Hur stor ska draken vara? Ska vi använda de mått som finns i ritningen? Förstoraförminska?
5. Gör en noggrann ritning. Dubbelkolla alla mått.
6. Innan vi börjar bygga bör vi läsa igenom ordlistan och bygginstruktioner sid 4-6.
7. Det går att rita på plast med tuschpenna.
8. Bygg draken. Tänk på att ju noggrannare vi arbetar desto bättre flyger förmodligen
draken.
9. Kan vi göra draken speciell. Så att den skiljer sig från mängden. Detta kallas design
med ett finare ord.
10. Gör drakens betsel. Här gäller det verkligen att hitta betslets mittpunkt. Läs i byggtips
hur vi ska sätta ihop betslet med draklinan.
11. Tillverka ett linhandtag eller en drakvinda. Se sid 6 i kompendiet. Linda upp ca 30
meter lina. Om vi satsar på höjdrekordet kan vi behöva en längre lina. Rådgör med en
vuxen.
12. Nu är det dags för första flygturen. Två personer, en håller i linhandtaget och en håller
i draken. Bägge springer mot vindriktningen och försöker få upp draken. Släpp ut mer
lina när vi fått upp draken.
13. Observera hur draken flyger när vi får upp den. Nu gäller det att kompensera för
bristerna i själva byggandet. Vi kan kompensera genom att tillverka svansar för att
balansera. Betsel måste kanske justeras etc. etc.
14. Justera och provflyg tills vi är nöjda.
15. Tävlingen avgörs av lärarna som agerar jury på torsdag 7 juni mellan 10.00-12.00
Lycka Till
16
