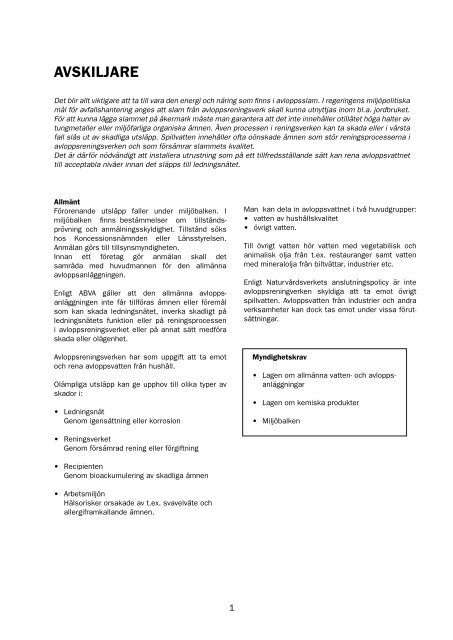

AVSKILJARE

Det blir allt viktigare att ta till vara den energi och näring som finns i avloppsslam. I regeringens miljöpolitiska

mål för avfallshantering anges att slam från avloppsreningsverk skall kunna utnyttjas inom bl.a. jordbruket.

För att kunna lägga slammet på åkermark måste man garantera att det inte innehåller otillåtet höga halter av

tungmetaller eller miljöfarliga organiska ämnen. Även processen i reningsverken kan ta skada eller i värsta

fall slås ut av skadliga utsläpp. Spillvatten innehåller ofta oönskade ämnen som stör reningsprocesserna i

avloppsreningsverken och som försämrar slammets kvalitet.

Det är därför nödvändigt att installera utrustning som på ett tillfredsställande sätt kan rena avloppsvattnet

till acceptabla nivåer innan det släpps till ledningsnätet.

Allmänt

Förorenande utsläpp faller under miljöbalken. I

miljöbalken finns bestämmelser om tillståndsprövning

och anmälningsskyldighet. Tillstånd söks

hos Koncessionsnämnden eller Länsstyrelsen.

Anmälan görs till tillsynsmyndigheten.

Innan ett företag gör anmälan skall det

samråda med huvudmannen för den allmänna

avloppsanläggningen.

Enligt ABVA gäller att den allmänna avloppsanläggningen

inte får tillföras ämnen eller föremål

som kan skada ledningsnätet, inverka skadligt på

ledningsnätets funktion eller på reningsprocessen

i avloppsreningsverket eller på annat sätt medföra

skada eller olägenhet.

Avloppsreningsverken har som uppgift att ta emot

och rena avloppsvatten från hushåll.

Olämpliga utsläpp kan ge upphov till olika typer av

skador i:

• Ledningsnät

Genom igensättning eller korrosion

• Reningsverket

Genom försämrad rening eller förgiftning

• Recipienten

Genom bioackumulering av skadliga ämnen

• Arbetsmiljön

Hälsorisker orsakade av t.ex. svavelväte och

allergiframkallande ämnen.

1

Man kan dela in avloppsvattnet i två huvudgrupper:

• vatten av hushållskvalitet

• övrigt vatten.

Till övrigt vatten hör vatten med vegetabilisk och

animalisk olja från t.ex. restauranger samt vatten

med mineralolja från biltvättar, industrier etc.

Enligt Naturvårdsverkets anslutningspolicy är inte

avloppsreningverken skyldiga att ta emot övrigt

spillvatten. Avloppsvatten från industrier och andra

verksamheter kan dock tas emot under vissa förutsättningar.

Myndighetskrav

• Lagen om allmänna vatten- och avloppsanläggningar

• Lagen om kemiska produkter

• Miljöbalken

SVENSK STANDARD SS-EN 858 OCH SS-EN 1825

Europanormerna utarbetas av CEN (European

Committee for Standardization). Europastandard

EN 858 och EN 1825 gäller som svensk standard

och anges som SS-EN 858-2 respektive SS-EN

1825.

SS-EN 858 - oljeavskiljare

Normen behandlar oljeavskiljare för ”lätta vätskor”,

dvs. petroeumbaserade produkter med densitet

mindre än 95 g/cm 3 . De vätskor som avskiljs får ej

bilda stabila emulsioner.

Definitioner Klassindelning

Nominella

storlekar

SS-EN

858-1

SS-EN

1825-1

Konstruktion

SS-EN 858

SS-EN

1825

SS-EN 1825 - fettavskiljare

Normen behandlar gravimetriska fettavskiljare för

animaliska och vegetabiliska fetter med densitet

mindre än 95 g/cm 3. Emulgerade fetter eller vattenlösliga

fetter avhandlas ej. Normen tar inte upp

biologisk nedbrytning av fett, dvs. med bakterier

eller enzymer.

Märkning Testning Kvalitetskontroll

2

Dimensionering

SS-EN

858-2

SS-EN

1825-2

Installation Drift och

underhåll

FETTAVSKILJARE

Varför fettavskiljare?

Många kommuner i Sverige har gamla avloppsledningar.

Många av dessa är också underdimensionerade

och i dåligt skick.

Fett i avloppsvatten från fastigheter med livsmedelslokaler

orsakar på många håll problem i avloppsledningar

och pumpstationer.

Igensättningar och ibland totala stopp kan leda till

översvämning av avloppsvatten i källarutrymmen.

Förutom att detta kan medföra miljöproblem kan det

också orsaka stora kostnader för renspolningsåtgärder

samt ersättning till drabbade fastighetsägare.

Fett kan ge upphov till syrefria förhållanden med

bildning av svavelväte som följd. Svavelväte ger

frätskador på bl.a. betongledningar och utgör en risk

ur arbetsmiljösynpunkt.

Detta är bakgrunden till att de flesta kommuner idag

kräver installation av fettavskiljare innan vattnet

släpps till det kommunala nätet. Även vid utsläpp till

infiltration är det att rekommendera för att minska

belastningen.

Avskiljarens funktion

I en fettavskiljare separeras fettet från vattnet på

gravimetrisk väg, dvs. på sin väg genom avskiljaren

flyter fettet, som är lättare än vattnet, upp till ytan

medan vattnet rinner rakt igenom.

Till avskiljaren kommer inte bara fett och vatten,

det kommer också slam i form av matrester. Detta

lägger sig på botten av avskiljaren. Efter ett tag kommer

dessa matrester i förruttnelse, varvid kraftig

gasutveckling uppstår. Mindre och lättare slampartiklar

knuffas uppåt. Man kommer därför inte att få

helt klara skikt med frånseparerat vatten. I området

mellan fettlagret på ytan och slamlagret på botten

kommer det att finnas floterade anaerobt flytslam.

För att undvika detta skall avskiljning av slam ske

i en separat/integrerad slamavskiljardel före fettavskiljardelen.

CEN-normen ger exempel på hur detta

kan utformas.

3

Var skall fettavskiljare installeras?

Exempel:

• Mottagningskök

• Catering

• Gatukök

• Charkuterier

• Restauranger

• Storkök

• Slakterier

• Fiskindustri

Vilka typer av fettavskiljare finns det?

• Med separat slamfång enligt DIN 4040

• Med integrerat slamfång enligt SS-EN 1825

Placering av fettavskiljare

• Markförlagd

• Material

- Betong

- GAP

- Syrafast rostfritt stål SS 2343

• Inomhusplacerad

• Material

- GAP

- Polyeten

- Rostfritt stål SS 2333

4

Projektering

• Myndighetskrav (kommuner, VA-verk):

Godkänd, flödestestad fettavskiljare

• Övervakningslarm

Skall installeras om inte lokala myndigheter

medger annat.

• Luftningsledning

Enligt BBR 1999 bör avskiljaren ha separat

avluftning till ytterluften. Undvik anslutning till

husets normala avloppsventilation.

Vakuumventil får inte användas.

• Betäckningar, inspektionslock

Skall vara odörtäta och låsbara.

• Placering

Placera avskiljaren så att tömningsbilen lätt

kommer åt att tömma. Slamsugning bör kunna

utföras direkt genom avskiljarens inspektionslock.

Om slamsugning ej kan utföras genom inspektionslocken

kan ett fast tömningsrör

monteras.

• Utrustning i fettavskiljarens utrymme

Utrymmet bör vara försett med golvbrunn. Tappställe

med varmvatten och slangställ bör finnas

i närheten för renspolning av avskiljare och golv.

Utrymmet skall vara försett med undertrycksventilation.

• Inkoppling av andra utslagsenheter

Vattenklosett får inte kopplas till fettavskiljare

(BFS 1998:38 kap. 6:6211).

• Pumpning

Pumpning till en fettavskiljare bör aldrig utföras.

Anläggningen bör planeras så att pumpning kan

utföras efter avskiljaren.

• Grundvatten eller dålig mark

Om det finns risk att grundvatten kan lyfta avskiljaren

måste denna förankras i en underliggande

betongplatta eller med markankare.

• Tryckutjämningsplatta

Om fordonstrafik skall gå över avskiljaren måste

en armerad tryckutjämningsplatta installeras

över avskiljaren. Gäller avskiljare av GAP eller

PE.

Generella regler

För att tillgodose krav från myndigheter och brukare

av fettavskiljare har det utvecklats en rad funktioner

och tillbehör till fettavskiljare.

Generella myndighetskrav

• Locken på en fettavskiljare skall vara låsbara

• Avskiljaren skall alltid vara försedd med

ventilation

Lokala myndigheters krav

• Provtagningsbrunn

• Larm

• Fast tömningsanordning

• Tömningskontrakt

• Årlig besiktning

Övriga tillbehör:

• Spoldysor, spolautomat, ventilationsluftrenare

Anslutning till avloppssystem

Anslutning av fettavskiljare till avloppssystemet

skall utföras i enlighet med myndigheternas bestämmelser.

För att förhindra ansamling av fett skall anslutande

rörledningar förläggas med en lutning av minst 2 ‰.

Ledningarna skall vara lätta att rensa.

Exempel på komplett

inomhusinstallation

1. Inlopp

2. Avluftning

3. Ventilationluftrenare

4. Påfyllningsarmatur

enl. EN 1717

5. Gastäta lock

6. Tömningsrör

7. Högrryckspump

för oscillerande

rengöringsdysor

8. Slamgivare

9. Nivålarm

10. Synglas

11. Utlopp

12. Provtagningsenhet

13. Pumpautomat

14. Tömningsskåp

2

min 250

KV

Avloppsstamledning

OBS! 1500 mm

min 250

lutning 20 ‰

Avlopp

DN 110

7

3

1

5

5

Om rörledningarna blir långa från brukare till avskiljare

måste lämpliga anordningar vidtagas för att

förhindra att fettavlagringar bildas i systemet.

Övergång från stamledning till horisontell ledning

skall utföras med två stycken 45° språng och ett

mellanliggande kort rör på minst 250 mm. Efter

detta skall följa en raksträcka på minst 10 gånger

den nominella diametern.

Utslagsställen, t.ex. golvbrunnar, skall ha vattenlås.

Inlopp till slamavskiljardel från ovansidan är inte

tillåtet.

Provtagning

Efter utloppet bör det beredas möjlighet till provtagning

av utgående avloppsvatten. Detta bör

utföras med en provtagningsbrunn anordnad så att

ett vattenprov lätt kan uttagas.

Vissa kommuner ställer redan idag krav på provtagningsmöjlighet

för analys av utgående vatten.

min 250

9

Provtagningsbrunn

för markförlagda avskiljae

lutning 20 ‰

8

4

10 11

DN 75

12

13

6

DN 75

DN 110

14

Dimensionering

Det finns tre olika sätt att dimensionera en fettavskiljare för restauranger:

• Lathunden

• Sannolikhetskalkyl

• Typ av anläggning

Denna tabell utgår från DIN 4040 och är en uppskattning som stämmer bra på mindre restauranger.

Multiplicera antalet sittplatser med 3 = ~antal portioner/dag.

Antal sittplatser Antal portioner Normstorlek l/s

66 x 3 200 2

100 x 3 300 3

133 x 3 400 4

233 x 3 700 7

333 x 3 1000 10

600 x 3 1500 15

666 x 3 2000 20

833 x 3 2500 25

För att beräkna lämplig storlek (NS) på avskiljare används en generell beräkningsformel:

NS = Qs x Fd x Ft x Fr

NS = Normstorlek som avskiljaren skall uppfylla, t.ex (2, 4, 7, 10, 15, 20, osv. l/s)

Qs = Sannolikt flöde i l/s (från tabell över sannolika flöden).

Fd = Densitetsfaktor, som är 1,0 för de fetter som normalt förekommer i köksavlopp.

1,5 för fett med densitet >0,94.

Ft = Temperaturfaktor, som är 1,0 för temperaturer 60 °

Fr = Rengöringsmedelsfaktor. 1,0 för spillvatten utan rengöringsmedel, 1,3 vid normaldosering

och 1,5 vid specialfall, ex.vis sjukhus.

Välj en avskiljare för det beräknade NS-talet eller närmast större, men överdimensionera inte.

Slamdel

• Volymen av slamdelen skall normalt vara min. 100 x NS

• Stora slammängder, t.ex från slakterier och liknande verksamheter bör ha min. 200 x NS.

6

Dimensionering - spillvattenflöde

Det dimensionerande spillvattenflödet beräknas som summan av det sannolika spillvattenflödet från

de enheter som är anslutna till fettavskiljaren.

Apparat Ansl. dim. Flöde l/s S annoliksfaktor vid antal, st

1 2 3 4 >5

Kokgryta 25 1,0 0,45 0,31 0,25 0,21 0,2

Kokgryta 50 2,0 0,45 0,31 0,25 0,21 0,2

Tippbar gryta, utlopp ø70 1,0 0,45 0,31 0,25 0,21 0,2

Tippbar gryta, utlopp ø100 3,0 0,45 0,31 0,25 0,21 0,2

Spollåda med vattenlås ø40 0,8 0,45 0,31 0,25 0,21 0,2

Spollåda med vattenlås ø50 1,5 0,45 0,31 0,25 0,21 0,2

Spollåda utan vattenlås ø40 2,5 0,45 0,31 0,25 0,21 0,2

Spollåda utan vattenlås ø50 4,0 0,45 0,31 0,25 0,21 0,2

Tippbart stekbord 1,0 0,45 0,31 0,25 0,21 0,2

Fast stekbord 0,1 0,45 0,31 0,25 0,21 0,2

Diskmaskin 2,0 0,65 0,50 0,40 0,34 0,3

Högtryckstvätt 2,0 0,45 0,31 0,25 0,21 0,2

Tappventil DN15 0,5 0,45 0,31 0,25 0,21 0,2

Tappventil DN20 1,0 0,45 0,31 0,25 0,21 0,2

Tappventil DN25 1,7 0,45 0,31 0,25 0,21 0,2

Dimensionering - typ av anläggning

Lämplig storlek på fettavskiljare kan också väljas med utgångspunkt från den verksamhet som genererar

det fetthaltiga vattnet, ex.vis gourmetrestaurang, lunchrestaurang, sjukhus, catering, personalmatsal,

etc.

Max. spillvattenflöde för kök,

l/s per 100 portioner/dygn

Genomsnittlig

drifttid

tim./dygn

2 6,40 5,44 3,33 2,82 1,28

4 3,47 2,95 1,80 1,53 0,69

6 2,32 1,97 1,20 1,02 0,46

8 1,74 1,47 0,90 0,76 0,35

12 1,16 0,98 0,60 0,51 0,23

16 0,87 0,74 0,45 0,38 0,17

24 0,58 0,49 0,30 0,26 0,12

7

Hotell

Gourmetrest.

Restaurang.

Sjukhus

Personalmatsal

Catering - 24

tim./dygn

Dimensionering - special

• Charkuterier

För dimensionering av charkuterier, slakterier och liknande verksamheter gäller särskilda regler.

• Speciella industriapplikationer

För en del industriapplikationer som mejeri, glastillverkning, chokladtillverkning, etc. är det nödvändigt att ha en

lång uppehållstid i avskiljaren, mellan 1-2 timmar.

Eff.vol

Beräkningsformel: Ut = -------------

Q

Övningsexempel

1. En gourmetrestaurang (hotell) som serverar 600 portioner/dygn. Drifttid 12 timmar. Normal användning

av diskmedel förutsätts. Beräkna fettavskiljarens normstorlek.

Dimensionering 1

SVAR: Välj en fettavskiljare med kapaciteten 10 l/s, dvs. närmast större än 9,048 l/s.

2. En bättre restaurang har följande utrustning i köket:

2 fasta kokgrytor med utlopp ansl. 25 1 tippbar kokgryta med utlopp 100

1 diskbänk ansl.50 utan vattenlås 5 diskbänkar med vattenlås ansl 50

2 diskmaskiner 1 tippbart stekbord

Beräkna fettavskiljarens normstorlek vid normal användning av diskmedel och en uppskattad spill-

vattentemperatur på max 59°C.

Dimensionering 2 NS= Qs x fd x ft x fr

NS= Qs x fr x (antal port / 100)

Qs = 1,16 (enl. tab. sid. 7: Hotell, drifttid 12 tim/dygn)

fr = 1,3 (diskmedel används ibland eller alltid)

Antal port / 100 = 6 (600 port/100 = 6)

NS = 1,16 x 1,3 x 6

NS = 9,048 l/s

Ut = uppehållstid i timmar

Eff. vol = effektiv volym i m 3

Q = flöde i m 3

• Fiskindustri

Fettavskiljare som tillförs spillvatten med snabbt förruttnande ämnen, ex.vis spillvatten från fisk-

industri, skall ha en silanordning före inloppet.

Antal x flöde x samtidighetsfaktor

Kokgryta med utlopp 25 2 x 1,0 x 0,31 = 0,62

Tippbar kokgryta med utl. 100 1 x 3,0 x 0,45 = 1,35

Diskbänk ansl. 50 utan vattenlås 1 x 4,0 x 0,45 = 1,8

Diskbänk med vattenlås ansl. 50 5 x 1,5 x 0,20 = 1,3

Diskmaskin 2 x 2,0 x 0,50 = 2,0

Tippbart stekbord 1 x 1,0 x 0,45 = 0,45

8

Summa flöde Qs (l/s) = 0,62 + 1,35 + 1,8 + 1,5 + 2,0 + 0,45 = 7,72 l/s

Qs = 7,72 l/s

fd = 1 (normala fetter)

fr = 1,3 (normal användning av diskmedel)

ft = 1 (antag att temperaturen ej överstiger 60 °C)

NS = 7,72 x 1 x 1 x 1,3

NS = 10,0 l/s

SVAR: Välj en fettavskiljare med kapaciteten 10 l/s.

3. Beräkna en fettavskiljares normstorlek för en restaurang med 200 sittplatser.

Dimensionering 3

sittplatser x 3 200 x 3

NS = ----------------------------- = --------------------------- = 6 l/s

100 100

Om NS inte är exakt 2, 3, 4, 7, 10 eller 15, välj närmast större storlek.

SVAR: NS = 6 l/s, välj närmast större storlek, dvs. 7 l/s.

Dimensionering - uppehållstid

4. En industri har en process som genererar fetthaltigt vatten, vilket även kan innehålla emulsioner.

Mätningar har visat på ett genomsnittligt flöde av 15 l/s i spillvattenledningen. Vi uppskattar att

emulsionen separerar vid en uppehållstid på 20 minuter för denna typ av process.

Beräkna den erforderliga effektiva volymen för fettavskiljaren.

Eff.vol

Ut = -------------

Q

Q = 15 l/s x 3,6 = 54 m 3 /h

Ut = 0,33 tim

Eff.volym = 0,33 x 54 = 17,8 m 3

Ut = uppehållstid i timmar

Eff.vol = effektiv volym i m 3

Q = flöde i m 3

SVAR: Standardsortimentet innehåller inte så stora avskiljare. Avskiljaren kommer därför att

specialkonstrueras för objektet.

9

OLJEAVSKILJARE

Allmänt

Oljeförorenat spillvatten bör alltid ledas till oljeavskiljare

innan det släpps till ledningsnätet.

Olja kan förekomma i flera olika faser:

• fri olja

• dispergerad olja, mekanisk emulsion

• emulgerad olja, kemisk emulsion

• olja helt löst i vatten

Anläggningar som skall vara utrustade med

oljeavskiljare är t.ex. garage, verkstäder, biltvättar,

industrier, bensinstationer m.fl.

CEN-normen

SS-EN 858 delar in avskiljare i två klasser:

• Klass I med max restinnehåll olja 5mg/l vid test.

• Klass II med max restinnehåll l00 mg/l vid test.

En avskiljaranläggning definieras i SS-EN 858-1 och

består av:

• Avskiljare klass I alt. klass II

• Slamkammare

• Provtagningsenhet

Avskiljaren skall enligt SS-EN 858 alltid vara försedd

med automatisk avstängningsventil och betäckning

märkt med “Avskiljare” samt i de flesta fall med

nivålarm.

5

1

1. Betäckning

2. Provtagningsenhet

3. Koalesator

3. Avstängningsventil

4. Nivålarm

3

4

2

10

SNV 1975:10 - äldre norm

Den tidigare normen gällande dimensionering och

installationskrav, SNV 1975:10, har ersatts av CENnormen

EN 858.

Avskiljningsgraden i SNV 1975:10 baserades på

en beräknad uppehållstid och utgick från typen av

verksamhet där avskiljaren installerades. Denna

typ av avskiljare var inte försedda med koalesator.

Detta resulterade i att SNV-avskiljarna måste vara

mångdubbelt större än SS EN 858-avskiljare enligt

klass I för att klara samma utsläppsnivåer.

Oljeavskiljarens utförande

Vilken oljeavskiljare som skall användas beror på

flera faktorer, t.ex. vilken verksamhet som bedrivs

och vilken fas oljan befinner sig i.

När man vet verksamhets art, har konstaterat att

oljan är separerbar och har gjort sin beräkning är det

dags att välja typ av avskiljare.

Oljeavskiljare klass II enligt

CEN-normen.

Oljeavskiljardel med separat

eller integrerad slamavskiljardel

och med krav på

max. restinnehåll olja 100

mg/l vid test. Dessa

avskiljare saknar oftast

koalescensfilter.

Oljeavskiljare klass I enligt CEN-normen.

Oljeavskiljardel med separat

eller integrerad slam

avskiljardel och med

krav på max. restinnehåll

olja 5 mg/l vid test. Dessa

avskiljare är försedda med

koalescensfilter.

Det finns olika typer av koalescensfilter:

Filter av matta

Filtret består av finmaskigt nät av polypropylen eller

liknande. Används huvudsakligen när det primärt är

olja som skall avskiljas.

Den stora fördelen är att det är ett billigt filter, som

är lätt att rengöra.

Lamellfilter

Lamellfilter är filter av plattor eller rör hopsatta

i paket med ett inbördes avstånd som normalt

är 10-30 mm. Principen är att oljedropparna bara

behöver stiga en kort bit från den ena plattan till

den andra. Här klumpar de ihop sig till större

droppar som rullar på lamellplattan tills den tar

slut. Då släpper droppen och stiger snabbt upp till

ytan eftersom den nu har blivit stor. Denna typ av

avskiljare används huvudsakligen vid avskiljning av

suspenderat material (dvs. mycket små partiklar).

Nackdelen är att filtren är dyra samt att rengöring

och underhåll är komplicerat och kostsamt.

11

Koalescensverken

Automatisk avstängningsventil

För att uppfylla kraven i SS-EN 858-1 skall avskiljaren vara utrustad med automatisk avstängningsventil

som stänger avskiljaren vid uppnådd maximal lagringsvolym.

Normalläge

Stat. vattennivå

Flottör

Ventiltallrik

Öppet utlopp

Nivå- och dämningslarm

Avskiljaren skall vara utrustad med automatiskt

nivålarm om avskiljarens betäckning ligger på lägre

nivå än närmast föregående brunn. Förutom larm

som varnar vid för tjockt oljeskikt finns även larm

som varnar vid dämning i avskiljaren. Dämning kan

uppstå då den automatiska avstängningsventilen

stänger utloppet när maximal lagringsvolym olja är

uppnådd.

Flottörens läge vid

halvt oljeskikt


Oljeskikt (tjocklek ca

halva flottörens höjd)

Öppet utlopp

Lamellfilter

Stängd ventil. Max.

oljelagringskapacitet


Max. oljeskikt

Luftning

Oljeavskiljare bör förses med ventilationsledning enligt

Boverkets Byggregler BBR 1999 kap. 6:6213:

”Spillvatteninstallationer för självfall skall

vara utformade och luftade så att tryckförändringar

som bryter vattenlås inte uppstår.

Luftningsledningar skall anordnas så att

olägenheter på grund av elak lukt eller fuktpåslag

på byggnadsdelar inte uppstår. Luftning av spillvatteninstallationer

får inte ske via byggnaders ventilationssystem.

Råd: Avskiljare, som kan innehålla brandfarliga eller

explosiva gaser, olja eller fett eller som kan utveckla

övertryck, bör luftas genom separata luftningsledningar.”

Luftledning från

markförlagd

avskiljare

An l ä g g n i n g A r s o m k r ä v e r o l j e Av s k i l j n i n g

Parkeringsgarage

Om oljan förekommer i fri form, ex. vis från garage,

kan man använda en enkel variant av avskiljare,

eftersom det är lätt att avskilja fri olja.

Att golvbrunnar behövs för att ta bort smältvatten

och regnvatten från personbilar som står inomhus

stämmer sällan. Att få en så kraftig golvlutning att

det lilla vattnet kan rinna till golvbrunnen är inte

möjligt. Visst blir golven våta, men heller inte mycket

mer. Vattnet dunstar och/eller sugs in i betongen.

Detta gäller dock inte för större fordon, typ lastbilar,

som kan föra med sig stora mängder vatten, eller

där mycket livlig trafik förekommer.

Från verkstäder, biltvättar etc. får vi däremot

räkna med att oljan är dispergerad och/eller

emulgerad. Detta uppstår när man pumpar det

oljeblandade vattnet, använder högtryckstvätt eller

avfettningsmedel.

12

Fordonstvättar

Bilvårdsbranschens miljöproblem vad gäller

användningen av olika tvättkemikalier och utsläpp till

vatten är ett välkänt faktum. Flera studier från början

av 90-talet visar att flödet från bilvårdsanläggningar

svarade för 5-10 % av den totala inkommande

mängden metaller till reningsverken, samtidigt som

vattenflödet utgjorde mindre än 1 %. Utsläppen

av bly, zink och kadmium samt belastning BOD 7 /

COD är på vissa håll stor. Tillsammans med den

ökade tensidmängden vintertid kan detta orsaka

driftstörningar.

Sammansättningen hos ett biltvättvatten varierar

bl.a. beroende på årstid och val av rengöringsmedel.

Mineralolja är den samlingsparameter som

prioriterats, men också metaller som bly, krom,

nickel, kadmium och zink samt kemisk och

biologisk syreförbrukning finns angivna. Källor

till föroreningarna är flera, bl.a. vägbeläggning,

vägdriftmaterial, lastspill, fordon, däck, dubbar, drivoch

rengöringsmedel.

Vid tvätt bortförs även hydraul-, smörj- och motoroljor

som läckt. För att vårda våra bilar använder vi också

rostskydd, kylar- och spolvätskor samt schampo och

avfettningsmedel när vi rengör dem. Fordonen är till

största delen uppbyggda av metaller, vilka frigörs

under fordonets hela livslängd, också vid tvätt.

Stora utloppskällor när det gäller tungmetaller är

förutom däck också bromsbelägg, underredsmassa,

vägfärg, asfalt och lackpigment. Stora flöden av

föroreningar förs också från våra gator och vägar

via dagvattensystem till olika recipienter (detta

avhandlas under föroreningar i dagvatten).

Under senare år har nya tvätt- och avfettningskemikalier

kommit ut på marknaden samtidigt

som ny reningsteknik introducerats som komplement

till oljeavskiljare.

Kallavfettningsmedel har i stor utsträckning ersatts

av mikroavfettningsmedel, vilket minskat mängden

petroleumkolväten, men samtidigt medfört en

ökad tensidförbrukning. Detta har negativ inverkan

på avskiljningsgraden i oljeavskiljaren. Lämpligare

är att använda ett alkaliskt självspaltande rengöringsmedel.

Det är viktigt att inte använda

kemikalier som skapar stabila emulsioner samt att

inte överdosera.

Viktigt vid val av reningsanläggning:

• Är detta en anläggning för enbart en oljeavskiljare

eller krävs kompletterande rening?

• Är det enbart biltvätt eller finns också verkstad

och/eller smörjhall? Vattnet från tvätthallen bör

behandlas separat.

• Skall oljeavskiljaren placeras inomhus eller i

mark?

• Kommer vattnet att rinna till avskiljaren eller

skall det pumpas? Om vattnet skall pumpas

måste man tänka på att man inte får pumpa mer

än max. halva oljeavskiljarens kapacitet samt

att val av pump är viktigt. En vanlig dränkbar

centrifugalpump åstadkommer i sig dispersioner

varför man bör använda en slangpump eller

membranpump.

Däck består till hälften av gummipolymerer.

Gummipartiklar som slits bort från däcken

innehåller 1,5-2,5 % zink, även kadmium och bly har

påvisats. Zinkutsläpp från däckslitage motsvarar

ca 10 % av de totala zinkutsläppen i landet. Som

mjukgörare i gummiblandningar används s k HA-olja

av högaromatisk typ.

Recirkulationsanläggning

Naturvårdsverket har upphävt två allmänna råd:

AR 96:1 Fordonstvätt och RA 1975:10 Avloppsvattenbehandling

vid bensinstationer och bilverkstäder.

Detta innebär att recirkulation av tvättvattnet inte

är nödvändigt. Om man ändå skall använda sig av

recirkulation bör man beakta följande:

• Val av material i tak ock väggar samt anpassad

material och utrustning i övrigt är en viktig

fråga. Detta gäller inte bara vid automattvätt.

Undvik stora ytor med förzinkat stål.

• Sörj för god ventilation då aerosoler kan vara

farliga för känsliga personer. Dålig ventilation

kan också medföra att torken blåser ut

vattendimma på bilen när den torkas.

• Tvätta aldrig fordon som transporterat material

innehållande bakterier. Var försiktig med tvätt av

fordon från vissa industrier som kan ha stora

mängder kvicksilver, asbest eller andra olämpliga

produkter i däcken. Sådana fordon bör

tvättas i separat tvätt.

13

• Vilka markförhållanden har man?

• Skall avskiljaren placeras körbart?

• Har man en eller flera tvättplatser? Ibland

förekommer tvättplatta utomhus. Viktigt är att

tvättplattan lutar mot brunn eller ränna och är

kopplad till spillvattenledning. Omgivande mark

skall luta bort från plattan eftersom man annars

kan få mycket stora flöden vid regn.

I Sverige förbrukar vi ca. 60.000 ton däck per

år. Drygt 10.000 ton gummi slits varje år av på

vägarna runt om i landet och av detta är 1.500

ton cancerogena oljor (polyaromatiska kolväten).

Lyckligtvis är nytillverkade lastbilsdäck till större

delen befriade från dessa oljor och på sikt kanske

också personbilsdäck blir det.

• Recirkulation av tvättvatten vid manuell tvätt bör

undvikas, eftersom detta kan medföra arbetsmiljöproblem.

En recirkulationsanläggning kräver en viss volym

för att fungera. Storleken varierar beroende på

tillverkare. Gemensamt är dock att det krävs en

betydligt större slamvolym än utan recirkulation.

Viktigt att tänka på är att en recirkulationsanläggning

inte är en produkt utan en funktion. Det är ett totalt

samspel mellan avskiljare, reningsutrustning och

kemikalier.

En avskiljare är en fast investering medan

reningsutrustningen utgör en löpande driftskostnad.

Det innebär att om man installerar en avskiljare

som har dålig avskiljningsgrad så måste

reningsutrustningen göra merparten av jobbet och

man får betala det i form av ökade driftskostnader

och större risk för driftsproblem.

Verkstäder

Verkstäder kan bestå av allt från montering av

radioutrustning till renovering av skogsmaskiner.

Man kan inte generellt säga hur behandlingen av

spillvattnet skall ske utan detta får lösas från fall

till fall. Vid dimensionering måste hänsyn tas till

Tvätthall med rening

och recirkulation

Industrier

Mångfalden av industrier och variationen av utsläpp

är så stor att man omöjligt kan ge en generell

lösning. Lämpligast om man inte vet var vattnet

kommer ifrån är att utföra en provtagning för att ta

reda på sammansättningen. Vattnet från en industri

kan förutom mineralolja också innehålla olika

typer av kemikalier eller syror, som kan försvåra

eller omintetgöra avskiljningen eller t.o.m. förstöra

avskiljaren. Vattnet kan också innehålla flytande

partiklar som t.ex. pappers- eller träfibrer eller

trögflytande material som kan orsaka igensättning

om man använder filter i avskiljaren.

14

om vattnet innehåller fri olja eller dispergerad eller

emulgerad olja.

Här kan man använda allt från vanliga gravimetriska

avskiljare till koalescensoljeavskiljare. Man måste

också beakta att mängden slam kan variera högst

avsevärt.

När man vet vad vattnet innehåller kan man avgöra

om man kan använda avskiljare med eller utan filter

eller om det inte går att uppnå något resultat med

oljeavskiljare.

Skäroljelösningar som används som kyl- och

smörjmedel i samband med slipning, borrning

och skärning går inte att separera i en traditionell

oljeavskiljare. Man måste inse att en oljeavskiljare

inte är en universalprodukt som klarar att avskilja

vad som helst.

Olja/vatten - separationsteknologi

Olja kan finnas i vatten i följande former:

• Fri olja, inte löst eller emulgerad

Denna kan behandlas i en enkel oljeavskiljare

och är endast beroende av uppehållstid och

gravitation. Små oljedroppar kan dock inte

behandlas i denna typ av oljeavskiljare.

• Fri men emulgerad och/eller dispergerad olja

En mekanisk emulsion, dvs. tillförande av energi

till en vatten/oljeblandning genom pumpning,

blandning, strypning eller med flöde under

tryck kan bestå av så små oljedroppar att det

kan kräva flera veckors uppehållstid för att

avskilja partiklarna. En koalescensavskiljare

eller avskiljare som använder ett andra behandlingssteg,

eller flotationssystem kan

klara detta.

En kemisk emulsion uppträder vid närvaro av

ytaktiva ämnen som tvål, rengöringsmedel,

emulsionsbildare mm. Om en sådan emulsion

är mycket instabil kan en del av oljan avskiljas

i lamellavskiljare och resten i centrifug eller

annan mekanisk utrustning.

Extraktioner, absorption eller molekylara

separationstekniker är de enda behandlingsmetoderna.

Dimensionering oljeavskiljare

Allmänt

Dimensionering av oljeavskiljare för lätt vätska skall

baseras på typen och kvantiteten av det flöde som

skall behandlas. Följande skall beräknas:

• Spillvattenflöde.

• Dagvattenflöde.

• Den avskiljda produktens densitet.

• Substanser som kan försvåra avskiljningen.

Anvisningarna tar inte hänsyn till speciella

omständigheter.

Storleken på oljeavskiljare skall beräknas enligt

följande formel:

För spillvatten NS = fx x fd x Qs

NS= avskiljarens normstorlek i l/s

fx = kategorifaktor

fd = densiteetsfaktor

Qs= dimensionerande spillvattenflöde i l/s

Qr = dimensionerande dagvattenflöde i l/s

15

Stoke’s lag - gravimetri

Separationsteorin baseras på Stoke’s lag. Oljedropparnas

individuella stighastigheter kan beräknas

med Stoke’s lag. Den beskriver också förhållandet

mellan stighastighet, differensen i densitet mellan

vatten och den förefintliga oljan, viskositeten av

oljan och oljedroppens storlek.

En partikel som följer med vattenströmmen i en

rörledning och kommer till en oljeavskiljare stiger

upp till vattenytan under vissa förutsättningar. En

förutsättning är att vattenströmningen är laminär.

I en oljeavskiljare kommer förutsättningen med

laminär strömning sällan att vara uppfyld. Ju

kraftigare strömning, desto längre kommer man

i från de förutsättnningar under vilka Stoke’s

lag gäller. Ändå har man använt Stoke’s lag för

att beräkna uppstigningstider för oljedroppar av

olika storlek under påståendet att, även om de

beräknade talen inte är exakta, innebörden är

rimlig och uppstigningstiderna under icke ideala

förhållanden i alla fall inte är mindre än de

beräknade.

• Olika stora oljedroppar i smådroppform

med samma densitethar olika stighastighet.

• Lika stora oljedroppar i smådroppform med olika

densitet har olika stighastighet

Kategorifaktor (fx)

Typ av Kategori-

utsläpp faktor

A Industriprocesser, biltvättar,

verkstäder 2

B Oljeförorenat dagvatten 1

C Oljeutsläpp från omgivande ytor 1

Densitetsfaktor (fd)

Densitet, g/cm3 Upp till 0,85 0,85-0,90 0,90-0,95

Densitetsfaktor fd fd fd

Avskiljare klass II inkl.

provtagningsenhet

Avskiljare klass I inkl.

1 2 3

provtagningsenhet

Avskiljare klass II och I

1* 1,5* 2*

inkl. provtaningsenhet 1** 1** 1**

* För gravimetriska klass I-avskiljare används fd för

klass II-avskiljare.

** För klass I- och klass II-avskiljare.

Rengöringsmedel

Rengöringsmedel kan testas enligt annex D i SS-

EN 858-2

Dag- och spillvatten från samma yta

Om dag- och spillvatten från öppna ytor skall

behandlas i samma avskiljare och förekomst

av båda flödena inte förväntas samtidigt,

skall dimensionerande flöde beräknas dels för

dagvatten och dels för spillvatten och det största

flödet blir det dimensionerande.

Dimensionering av avskiljare för spillvatten

Storleken på avskiljare för spillvatten skall

beräknas enligt följande formel:

NS= 2 x Qs x Fd

(För dimesionering av dagvatteninstallationer, se

”Dimensionering av oljeavskiljare” sid. 15)

NS = Normstorlek direkt översättningsbart

i liter/sekund

Qs = Dimensionerande spillvattenflöde

= summa spillvattenflöden

från anslutna

tappställen.

Qs = Qs1 + Qs2 + Qs3

Qs1 = Flöde från tappventiler

Qs2 = Flöde från högtrycksaggregat

Qs3 = Föde från biltvättmaskin

Fd = Densitetsfaktor

Om det aktuella flödet Qs1 från ventiler inte

kan beräknas genom mätning kan det beräknas

med hjälp av nedanstående tabell ”Flöde från

ventiler”. Beräkning skall ske i sekvens från den

större till den mindre.

Flöde från ventiler (Qs)

Nom. Flöde från ventil Qs1* i l/s

dia. 1:a 2:a 3:e 4:e 5:e och

följande

DN 15 0,5 0,5 0,35 0,25 0,10

DN 20 1,0 1,0 0,70 0,50 0,20

DN 25 1,7 1,7 1,20 0,85 0,30

* Angivna värden avser tryck 4-5 bar. Andra tryck kan ge

andra Qs-värden

16

Exempel:

Beräkning av Qs för 1 st ventil DN 15, 1 st DN 20 och

2 st DN 25. Beräkningen sker i följande ordning:

1:a ventil 1 st DN 25 = 1,7 l/s

2:a ventil 1 st DN 25 = 1.7 l/s

3:e ventil 1 st DN 20 = 0,7 l/s

4:e ventil 1 st DN 15 = 0,25 l/s

Qs1 4,35 l/s

Flöde från högtryckstvätt

2 l/s (oberoende av effektivt uttag).

Om flera högtryckstvättar används samtidigt:

2 l/s för den första och

1 l/s för varje efterföljande.

Slamavskiljare

Oljeavskiljare skall alltid kombineras med

slamavskiljare, som kan vara separat eller

integrerad med oljeavskiljaren. Ju större slamfång,

desto bättre resultat.

Slamfångets storlek framgår av tabell ”Slamfångets

volym enligt SS EN 858-2” på sid. 17.

Densitetsfaktor för några ämnen

Typ av olja Densitet vid 15-20 °C Avskiljbar

g/cm3

Amberolja 0,8 Ja

Anisolja 1,0 Nej

Bensen 0,88 Ja

Bensin 0,68-0,79 Ja

Dieselolja 0,84-0,85 Ja

Eldningsolja lätt 0,87 Ja

Eldningsolja tung 0,94-0,99 begränsad

Glykol 1,1 Nej

Hydraulolja 0,86-0,9 Ja

Hydraulolja glykolbas >1 Nej

Kreosotolja 0,86-0,88 Ja

Kerosene 0,75-0,84 Ja

Lignitolja-brunkol 0,85 Ja

Motorolja 0,86-0,9 Ja

Motorolja-syntet 0,91-0,94 Ja

Paraffinolja 0,88-0,94 Ja

Smörjolja 0,91 Ja

Terpentinolja 0,87 Ja

Transformatorolja 0,82 Ja

Toluen 0,864 Ja

Xylen 0,86 Ja

Alkoholer = sprit är utspädbara i vatten och går ej att avskilja.De flesta

estrar, butyrat och acetat är avskiljbara eller avskiljbara i begränsad

omfattning.

Slamfångets

volym enligt

SS-EN 858-2

Dimensioneringsexempel

Beteckning Uppskattad slamvolym för ex.vis: Min. slamkammare, l

N = Ingen Kondensat Krävs ej

S = Liten (small) Processvatten med liten slamvolym

Uppsamlingsytor för regnvatten med

små mängder föroreningar från trafik,

100 x NS

t ex parkeringsplatser. Invallade områden

fd

vid oljedepåer och påfyllningsplatser.

Täckta bensionstationer.

Ej för avskiljare mindre än NS 10, utom för täckt bilparkering.

M = Normal Tankställen, manuella biltvättar, tvätt av

(medium) maskindelar.

Manuella busstvättar.

Avloppsvatten från garage och parkeringsplatser.

Kraftstationer, maskinhallar.

Min. volym 600 liter.

H = Stor (high) Tvättanläggningar för entreprenadfordon

och lantbruksmaskiner.

Lastbilstvättar.

Busstvättar.


Automattvätthallar.


17

200 x NS

fd

300 x NS

fd

300 x NS

fd

Parkeringsgarage

- Parkeringsgarage för enbart uppställning av bilar under tak, där ytan är mindre än 4500 m 2 (där inget

regnvatten kan tillföras eller fordonstvätt förekommer).

Välj: Oljeavskiljare MIRI OAM 42-3M av polyester eller MIRI CSA 32-3M av betong.

- Parkeringsgarage för enbart uppställning av bilar under tak, där ytan är större än 4500 m 2 (där inget

regnvatten kan tillföras eller fordonstvätt förekommer).

Välj: Oljeavskiljare MIRI OAM 42-6M av polyester eller ’MIRI CSA 32-6M av betong.

Verkstadslokaler

- Mindre verkstadslokal utan tvätt, avfettning eller renspolning av maskindelar där endast oavsiktligt spill

eller läckage av olja kan förekomma.

Välj: Oljeavskiljare MIRI OAM 42-3M av polyester eller MIRI CSA 32-3M av betong.

- Verkstadslokal där spolning och rengöring av golvet med högtryckstvätt sker, vilket kan medföra mekaniskt

emulgerad olja. I verkstadslokalen finns 2 st spolventiler DN 20 och 1 st högtryckstvätt

Dimensionering: NS = 2 x Qs x fd

fd = 1,5 (oljedensitet 0,85-0,90 g/cm 3 )

Klass 1 avskiljare

Qs = (Qs1 + Qs 2 )

Qs1 = (1+1) = 2 l/s

Qs2 = 2 l/s

NS = 2 x (2+2) x 1,5 = 12 l/

Slamfångets minsta volym beräknas enligt

S (small):

100 x NS / fd

100 x 12 / 1,5 = 800 liter

Dimensionerande data: NS = 12 l/s och 800

liter slamfång.

Välj: Oljeavskiljare MIRI OAM 41-15S av

polyester eller MIRI CSA 31-15S av betong.

Fordonstvätt

Dimensioneringsexemplen nedan följer SS-EN 858. Vid installation i fordonstvättanläggningar kan andra krav

från myndigheter föreligga, vilket kan innebära annan utformning av avskiljaranläggningen.

Exempel på krav:

Naturvårdsverket SNV AR96:1

Lokala föreskrifter från Miljö- och Hälsoskyddskontoret

Föreskrifter från Länstyrelsens Miljöenhet

Efterbehandling med reningsverk

- Handtvätt av personbilar utan högtryck och avfettning. Verksamheten ger inte mekaniskt emulgerad olja.

I lokalen finns 1 st. spolventil DN 15.



Klass II avskiljare

Qs = 0,5 l/s

NS = 2 x 0,5 x 1,0 = 1 l/s

- Handtvätt av personbilar med högtryck och avfettning. Verksamheten kan ge mekaniskt emulgerad olja. Om

avfettningsmedel som bildar stabil emulsion används skall anläggningen kompletteras med emulsionsbrytare.I

lokalen finns 1 st. högtryckstvätt.


fd = 1,5 (oljedensitet 0,85-0,90 g/cm

Klass I avskiljare

Qs = 2 l/s

NS = 2 x 2 x 1,5 = 6 l/s

- Gör-det-själv-anläggning (GDS) med 5 tvättplatser. Verksamheten kan ge mekaniskt emulgerad olja. Om

avfettningsmedel som bildar stabil emulsion används skall anläggningen kompletteras med emulsionsbrytare.

I anläggningen finns 5 st. högtryckstvättar som kan vara i drift samtidigt.




Qs = 2 + 1 + 1 + 1 + 1 = 6 l/s

NS = 2 x 6 x 1,5 = 18 l/s

18

3 :

Slamfångets minsta volym beräknas

enligt S (small):

200 x NS / fd

200 x 1 / 1,0 = 200 liter. Min. krav 600 l.

Dimensionerande data: NS = 1 l/s och

600 liter slamfång.

Välj: Oljeavskiljare MIRI OAM 42-3M av

polyester eller MIRI CSA 32-3M av betong.

Slamfångets minsta volym beräknas enligt S

(small):

200 x NS / fd

200 x 6 / 1,5 = 800 liter

Dimensionerande data: NS = 6 l/s och 800

liter slamfång.



Slamfångets minsta volym beräknas enligt M

(medium):

200 x NS / fd

200 x 18 / 1,5 = 2400 liter

Dimensionerande data: NS = 18 l/s och



polyestereller MIRI CSA 31-20M av betong.

- Tvättanläggning för lastbilar, bussar och entreprenadmaskiner. Verksamheten kan ge mekaniskt emulgerad

olja. Om avfettningsmedel som bildar stabil emulsion används skall anläggningen kompletteras med

emulsionsbrytare. I anläggningen finns 3 st. spolventiler DN 15 och 2 st. högtryckstvättar som kan vara i

drift samtidigt.


fd = 2 (oljedensitet 0,90-0,95 g/cm 3 )


Qs = (Qs1 + Qs2)

Qs1 = (0,5 + 0,5 + 0,35 ) = 1,35 l/s

Qs2 = (2 + 1) = 3 l/s

Qs = (1,35 + 3) = 4,35 l/s

NS = 2 x 4,35 x 2 = 17,4 l/s

- Automattvätt för personbilar. Verksamheten kan ge mekaniskt emulgerad olja. Om avfettningsmedel som

bildar stabil emulsion används skall anläggningen kompletteras med emulsionsbrytare. I anläggningen finns

1 st. tvättmaskin och 1 st. högtryckstvätt.



Klass 1 avskiljare

Qs = (Qs1 + Qs2)

Qs1 = 2 l/s

Qs2 = 1 l/s

Qs = (2 + 1) = 3 l/s

NS = 2 x 3 x 1,5 = 7,5 l/s

- Automattvätt för lastbilar, bussar och entreprenadmaskiner. Verksamheten kan ge mekaniskt emulgerad

olja. Om avfettningsmedel som bildar tabil emulsion används skall anläggningenkompletteras med

emulsionsbrytare. I anläggningen finns1 st. tvättmaskin och 2 st. högtryckstvättar.


fd = 2 (oljedensitet 0,90-0,95 g/cm 3 )

Mekaniskt emulgerad olja: Klass I avskiljare

Qs = (Qs1 + Qs2)

Qs1 = 2 l/s

Qs2 = (1 + 1) = 2 l/s

Qs = (2 + 2) = 4 l/s

NS = 2 x 4 x 2 = 16 l/s

Slamfångets minsta volym beräknas enligt EN 858; H

(high) Automattvätthallar: Min volym 5000 l

300 x NS / fd

300 x 16 / 2 = 2400 liter. Min. krav 5000 l (Enl. EN858)

Dimensionerande data: Klass I avskiljare

NS = 16 l/s och 5000 liter slamfång.

19

Slamfångets minsta volym beräknas

enligt H (high):

300 x NS / fd

300 x 17,4 / 2 = 2610 liter

Dimensionerande data: NS = 17,4 l/s

och 2610 liter slamfång.



Slamfångets minsta volym beräknas enligt H

(high):

300 x NS / fd

300 x 7,5 / 1,5 = 1500 liter. Min. krav

5000 l.

Dimensionerande data: NS = 7,5 l/s och


Välj: Oljeavskiljare MIRI OAM 41-10M med

förkopplad slamavskiljare MIRI SAM-13 av

polyester.

Välj:

Oljeavskiljare MIRI OAM 41-20S med

förkopplad slamavskiljare MIRI SAM-12 av

polyester.

MIRI OAM 41-20S, slamfång 2000 l

MIRI SAM-13, slamfång 3480 l

Anläggningen får flödesprestanda NS20 l/s >

NS16 och slamfångskapacitet 5480 l ≥ 5000 l

eller

MIRI CSA 31-10M med förkopplad slamavskiljare

MIRI CSM 3000/200 av betong.

MIRI CSA 31-20S, slamfång 2000 l

MIRI CSM 3000/200, slamfång 3000 l

Anläggningen får flödesprestanda NS20 l/s

> NS16 och slamfångs kapacitet på 5000 l ≥

5000 l.

DAGVATTEN

Allmänt

Med dagvatten menar vi i allmänhet vatten från ytor

med smält snö eller där regn fallit.

Dagvattnet förorenas mer eller mindre på sin väg

över marken.

Ett stort antal studier påvisar att föroreningen av

dagvatten är betydande.

• Koncentrationen av bly, olja och suspenderande

material är lika med eller högre än i spillvatten.

• Volymen av föroreningar är klart högre.

• Den årliga mängden föroreningar från tättbebyggt

område är lika stor eller större än

mängden från reningsverken.

Flera studier, bl.a. av G. Chebbo, visar att

föroreningar i dagvatten huvudsakligen består av

suspenderande partiklar. Flytande ämnen utgör

mer än 70 % och ibland ända upp till 99 % av de

totala föroreningarna (sedimenterbara och flytande

partiklar). Detta gäller med avseende på COD, BOD,

olja, kväve och bly.

Föroreningarna i vattnet kan vara av skilda slag och

indelas i olika huvudkategorier:

• fysikaliska

• organiska

• oorganiska

• toxiska

• bakteriologiska

Vilka ämnen skadar miljön mest?

1. Ämnen som inte förekommer naturligt i miljön.

2. Ämnen med lång nedbrytningstid.

3. Ämnen som tas upp av och koncentreras i

levande organismer.

Det finns ca. 10 miljoner kemiska föreningar

beskrivna. I industriländer som Sverige används

mellan 20 000 och 60 000 i kommersiellt bruk.

20

Den samlade vattenvolymen på och i vår

jord uppskattas till 1454 miljoner km 3 ,

varav ca 94 % i havet, ca 2 % bundet

i is och endast 4 % i form av sötvatten.

Huvudparten sötvatten finns i form av

grundvatten. Den mängd vatten som står

till förfogande för kontinuerligt utnyttjande

av människan motsvarar omsättningen av

det kontinentala vattnet, ca 37000 m 3 per

år, dvs. 0,0025 %. Med det perspektivet

så förstår vi kanske att vi måste vara

rädda om det dricksvatten vi har, även om

vi här i Sverige har relativt gott om den

varan.

Olja

Förekomsten av olja i dagvatten kan utgöra ett stort

problem.

Olja både syns, känns och luktar. Det behövs mycket

små kvantiteter på en vattenyta för att åstadkomma

synlig förorening. Olja kan ha hög toxicitet och kan

vid utsläpp ställa till stora problem för djur och

växtliv. Det är dessutom en estetisk fråga.

Olja kan dock snabbt brytas ner i naturen.

Ju större yta en given föroreningsmängd har, desto

lättare kan den utsättas för mikroorganismer

och oxidationsprocesser. Med andra ord; ju mer

finfördelad oljan är desto snabbare nedbrytning.

Emulgerad olja är emellertid många gånger giftigare

än icke emulgerad olja, vilket i sin tur kan hämma

nedbrytningsprocessen. Det fordras tillgång till syre

för att nedbrytning skall ske.

Syrehalten i vatten är högst närmast ytan. Olja som

sjunkit till botten kan således inte brytas ned. Olja

på en vattenytan försvårar vattnets gasutbyte med

luften, varvid syrebrist uppstår.

Ett större problem är olja i grundvatten. Grundvatten

har låg biologisk aktivitet. En bidragande orsak är

låg temperatur året runt samt överskott på koldioxid

i vattnet. Grundvatten har alltså dålig självrenande

förmåga.En liten mängd diesel kan förstöra en hel

vattentäkt.

Tungmetaller

Tungmetaller är persistenta gifter som inte kan

brytas ner till ofarliga ämnen.

Några exempel på tungmetaller:

• Aluminium

• Arsenik

• Bly

• Kadmium

• Molybden

• Tellur

Det största och allvarligaste problemet är stabila

organiska ämnen ( POC).

Med persistenta organiska ämnen (POC efter eng.

Persistent Organic Compounds) avses organiska

ämnen som är stabila mot kemisk och biologisk

nedbrytning, dvs. de är långlivade i miljön.

POC är vitt spridda och kan hittas i miljön över

hela jordklotet. Många POC bildas vid ofullständig

förbränning. Generellt sett är halterna av de flesta

POC förhöjda i närheten av större städer och

industrisamhällen.

De flesta POC är fettlösliga och har en hög

benägenhet att adsorberas till partiklar och

organiskt material. De höggiftiga dioxinerna, t.ex.

TCDD binds mycket hårt till partiklar.

Ämnen som är fettlösliga tas lättare upp av djur och

människor och kan därmed orsaka mer skador.

Antalet POC är praktiskt taget obegränsat.

Försurande ämnen och metaller förekommer

naturligt i miljön och de biologiska systemen har

haft gott om tid att anpassa sig.

POC förekommer inte naturligt i miljön, växter

och djur har därför inte utvecklat effektiva

avgiftningssystem. POC finns kvar i miljön för

lång tid framöver. Genom att tillåta förorening till

viss nivå lämnas inget utrymme till kommande

generationer. Den kontinuerliga upptäckten av nya

miljögifter innebär att vi måste vara beredda på nya

miljöproblem.

Sverige har också i internationella sammanhang

utlovat att kraftigt sänka utsläppen av POC.

21

Till POC räknas bl.a. :

• PAH som är cancerogen. Finns naturligt i råolja

och tillhör de mest svårnedbrytbara petroleumföreningarna

i både organismer och sediment.

• PCB som kan ge fortplantningsskador.

Används till isolering i kablar, stabilisatorer i

färger, mjukgörare i plaster.

• PCA som kan ge cancer.Finns i bromerade

flamskyddsmedel och mjukgörare.

• Polyklorerade bensener. Förbjudet i Sverige.

• Klorerade fenoler som är toxiska, förbjöds

i Sverige 1977.

• Klorparaffiner. Flamskyddsmedel och mjukgörare.

• Cykloider, Toxafen m.fl.

Genom att POC tenderar att i hög grad adsorberas

till partiklar så kan vi genom att begränsa utsläppet

av slam och suspenderat material även begränsa

utsläppet av miljöföroreningarna.

Partikelföroreningar

Partikelföroreningar har följande egenskaper:

• Partikelstorlek: De flesta partiklar som

transporteras av dagvattnet under regnperioder

är mycket små och består huvudsakligen av

suspenderande partiklar. 2/3 av partiklarna har

en diameter mindre än 50 micro.

• Fallhastighet: Fallhastigheten hos de fasta

partiklar som regnvattnet för med sig är

ganska stor. Emellertid medför en fallhastighet

på 10 m/h att man bara kan avskilja de största

partiklarna, över 50 micro, vilket medför en

avskiljningsgrad på endast ca 30 %.

För de partiklar som är mindre ligger fallhastigheten

på i genomsnitt 3 - 5,7 m/h.

Det är konstaterat att mängden avskiljbart slam

beror på fallhastigheten. En rätt vald fallhastighet

gör det möjligt att åstadkomma en kraftigare

minskning av de finaste partiklarna.

De bästa förutsättningarna för att uppnå en bra

uppsamling av slam sammanfaller med en hastighet

på 3,5 m/h, vilket medför en reningsgrad på 70

%. För olja är stighastigheten ca 8 m/h. En god

avskiljning av slam medför alltså en mycket god

avskiljning av olja.

En mycket stor del av alla föroreningar kommer från

gator och vägar, framför allt inom våra tätorter.

Genom att sopa gatorna ofta, både sommar och

vinter, kan man fånga upp tungmetaller innan de når

dagvattensystemen.

Avskiljning i dagvattenavskiljare kan ske genom:

1. Behandling av det totala flödet

2. Behandling med magasin

3. By-pass

1. Behandling av hela flödet

Denna metod använder man bl.a. när stora risker

för höga föroreningar föreligger. Exempelvis vid

tankningsställen, oljelager etc.

Eftersom flödet är svårt att bestämma och därför

bör beräknas med en viss marginal är det lämpligt

att begränsa avrinningsytan för att inte få för stora

flöden.

2. Behandling med vattenmagasin

En utjämningsbassäng anordnas före avskiljaren.

Beroende på flödesberäkningen och utformningen

av bassängen kan detta system ha en flytande

eller en rörlig regulator. Någon form av regulator

är nödvändig eftersom en stigande vattennivå

annars trycker in vattnet i avskiljaren och därmed

överbelastar denna.

3. Behandling genom by-pass

Regleringen av flödet sker helt utan rörliga delar.

Vid överbelastning leds överskottet förbi avskiljaren.

Beroende på dimensionering kan man avskilja

mellan 85-95 % av årsnederbörden. Detta är också

ett ekonomiskt bra alternativ.

Tidigare har man använt sig av metoden med s.k.

hydrauliskt flöde. Avskiljaren har då dimensionerats

för t.ex. 10 % av max. flöde med en reningsgrad av

ca. 95-97 %. Vid max. flöde skulle reningsgraden

vara i princip noll.

Emellertid är problemet att när avskiljaren

överbelastas så sker en meddragning av olja

och suspenderat material som redan separerats.

Därför bör man använda sig av by-passmetoden

när avskiljaren dimensioneras för del av det totala

flödet.

Primärflöde

Sekundärflöde

Avskiljare med bypass-funktion

Hur skall avskiljaren se ut?

Avgörande för om partiklar kan gå i suspension eller

falla till botten är vattnets strömningstillstånd och

partiklarnas kornstorlek, täthet och form.

Genomströmningshastigheten får inte vara turbulent

så att partiklarna i avsättningszonen rycks med av

vätskeströmmen.

Avgörande är också om man enbart vill avskilja olja

eller både olja och suspenderbart slam. Gäller det

enbart att avskilja olja kan en standard oljeavskiljare

för hela flödet eller för bypassystem användas.

Gäller det att avskilja supenderade partiklar och olja

beräknas avskiljaren från fall till fall. Klarar man de

suspenderade partiklarna klarar man också oljan.

Man använder sig av någon form av koalescensfilter

och vanligtvis lamellfilter med s.k. ”cross-flow”teknik.

Tvärströmsteknik för

suspenderat material

och andra fasta partiklar

22

Filter av matta eller duk absorberar olja mycket bra.

Dock avskiljs inte suspenderat material lika bra. Det

skulle krävas en maskvidd på ca. 25-35 micron för

att få en effektiv avskiljning av suspenderat material.

Avskiljare med filtermatta bör därför användas när

det primärt är olja som skall avskiljas. Filtren är lätta

att rengöra och byta och arbetkostnaden blir därmed

låg.

Lamellfilter är filter av plattor eller rör med ett

inbördes avstånd som normalt är 10-30 mm.

Härigenom uppstår inte problemet med igensättning.

Principen är att när partiklarna träffar lamellplattan

orkar de inte vandra uppför den sträva ytan utan

sjunker sakta mot botten. På motsvarande sätt stiger

oljedropparna sakta upp mot den övre lamellplattan,

en sträcka på ca 10 mm. Härigenom kortas den tid

det tar för oljan att nå den s.k. effektiva ytan. Här

klumpar de ihop sig till större droppar som rullar på

lamellplattan tills den tar slut. Då släpper droppen

och stiger snabbt till ytan, eftersom den nu blivit

stor.

Filtren behöver aldrig bytas, men kräver stor

arbetinsats vid rengöring. Eftersom oljeavskiljare

många gånger sköts dåligt bör man inte planera för

en produkt som kräver extra tillsyn och skötsel.

Vilket vatten skall renas?

Vatten från t.ex.

- starkt trafikerade vägar

- gatukorsningar

- parkeringsplatser

- industriområden

- bilskrotanläggningar

Många gånger renas vattnet i en våtmark innan det

släpps till sjö. En av finesserna med en våtmark

är att växter och organismer skall bryta ned

föroreningarna. Detta gäller dock inte POC som i

stället ackumuleras.

Vad påverkar dimensioneringen?

Avrinningen bestäms av flera faktorer såsom

regnets intensitet och varaktighet, markens

genomsläpplighet, naturlig magasinering samt

vattenströmmens hastighet, dels på olika typer av

ytor och med olika lutning, dels i ledningarna.

Smältvattenavrinningen är mycket svårberäknad,

men för bebyggda områden brukar man dimensionera

med hänsyn till regnvatten.

23

1. Vilken typ av yta är det fråga om?

• Gräs

• Asfalt

• Plan yta

• Branta lutningar

2. Vad vill man avskilja?

Vilket resultat önskar man?

Vad säger lokala myndigheter?

3. Var är avrinningsytan belägen?

• Kustområde

• Inlandsområde

• Norra Sverige

• Södra Sverige

4. Avrinningsfaktorer

• Intensitet

• Varaktighet

• Markens genomsläpplighet

• Magasinering

• Vattnets hastighet

5. Rördimension

6. Reningsalternativ

• Separering i slam/oljeavskiljare

• Våtmarksanläggning

• Dammar

Erfarenheten visar att det råder ett samband mellan

regnens intensitet och varaktighet på så sätt att

de långvariga regnen genomsnittligt är mindre

intensiva än de kortvariga. Regn med en viss

varaktighet återkommer mera sällan ju högre dess

medelintensitet är. Regnintensiteten är dessutom

i praktiken aldrig konstant under den tid regnet

pågår.

All nederbörd når inte heller avloppsledningarna

p.g.a. avdunstning, absorption av växtlighet eller

infiltration. För att beräkna den vattenmängd som

tillförs ledningarna måste man ta hänsyn till de

faktorer som reducerar tillrinningen genom att

multiplicera med avrinningskoefficienten.

Den största avrinningen orsakas av det regn, vars

varaktighet är lika med den tid som det tar för

vattnet från områdets mest avlägsna delar att nå

den aktuella punkten. Dvs. ju större område desto

större varaktighet har det dimensionerade regnet. Ju

flackare området är desto längre blir rinningstiden

och därmed också det dimensionerade flödet.

Avrinningsområdet har ofta en utformning som gör

att vissa delar inte deltar i den kritiska belastningen.

Vattnet från dessa platser har således ej nått fram

under den kritiska perioden.

Är det dimensionerande regnets varaktighet kortare

än tillrinningstiden från den längst bort belägna

delen uppstår en fördröjning av vattenflödet, kallad

retardation.

Yta Avrinningskoefficient

Betong, asfalt 0,8

Grusvägar 0,5

Grusplaner och gångar 0,3

Parker 0,15

Industri- och skolområden 0,6 - 0,7

Öppet byggnadssätt 0,5 - 0,6

Med hjälp av vetenskapliga och tekniska medel kan

vi, trots de problem som är kopplade till förorening

av miljön i samband med regnvattenflöde, möjliggöra

tillförlitliga och effektiva hjälpmedel.

Dimensionering av oljeavskiljare

Exempel:

Vi utgår för enkelheten skull från ett område på 3,3

ha i Stockholm. Vi beräknar upptagningsområdet till

30 %. Upptagningsområdet är ett industriområde

med asfalt. Vi sätter avrinningskoefficienten till 1.

Dimensionerande regn i Stockholm är 129 l/s och

ha. Mängden slam enl. tabell ca 720 kg/ ha / år,

detta är torrt slam.

Vanligast är att den dimensionerande siffran för

regn är genomsnittsintensiteten hos ett 10-minuters

regn vartannat år. Det är det näst högsta värdet

för ett 10-minuters regn och överträffas bara en

gång vartannat år. Vi vet också att minst hälften av

10-minutersregnen har en intensitet lägre än 103

l/s, eftersom det är den näst högsta siffran för 1-års

regnen.

Att man använder den här siffran beror på att man

dimensionerar dagvattenledningarna för att klara

kraftiga skyfall utan att det blir översvämningar. När

man dimensionerar avskiljare ser man däremot på

hela årsnederbörden. Vi är inte intresserade av att

ta tillfälliga toppar utan vill ta mesta möjliga flöde

under ett år - till en rimlig investering.

Därför kan man dimensionera med by-pass.

24

Flera tester visar att vid en dimensionering av 10 %

av flödet passerar ca 80 % av allt vatten avskiljaren.

Ett dim. flöde av 1/3 ger motsvarande 90 %. Hur kan

det vara möjligt? Allt regn faller inte i form av 10minuters

regn. Ett 30-minuters regn har t.ex. en 2års

intensitet på 64 l/s. Ett 2-timmars regn 24 l/s.

Den största mängden av allt vatten under ett år har

en relativt låg intensitet.

Som vi tidigare noterat består merparten av allt

slam av mycket små partiklar. Dessa spolas med

även av ett regn med mycket låg intensitet. Nya lätta

partiklar lägger sig på vägbanan och spolas bort av

nästa duggregn. Även sand och grus kan spolas bort

av regn med måttlig intensitet.

För att dimensionera slamdelen måste vi räkna

om den torra slammängden till våt slammängd.

Våt slammängd innehåller ca 2 % torrt slam. I vårt

exempel ovan ger detta 36 ton slam/år. Om vi räknar

med densiteten 1,8 ger detta 20 m 3 slam per år.

Genom att dimensionera avskiljaren rätt kan man

avskilja merparten av slammet med dess innehåll av

tungmetaller och POC till fromma för både naturen

och ekonomin.

ett kompendium

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
