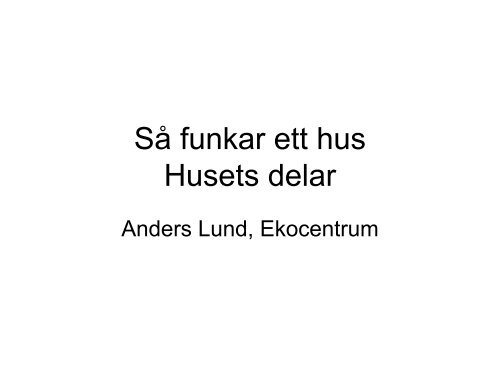

<strong>Så</strong> <strong>funkar</strong> <strong>ett</strong> <strong>hus</strong><br />
Husets delar<br />
Anders Lund, Ekocentrum
Varför har vi <strong>hus</strong>?<br />
• Klimatskydd.<br />
• Möjliggöra<br />
inneklimat.<br />
• Förutsättningar<br />
för olika<br />
funktioner.
Klimatskydd – i vilken miljö?<br />
• Huset på flotten Ra –<br />
miljövänligt men<br />
kortlivat.
Ett <strong>hus</strong> består av<br />
• Tak<br />
• Väggar / <strong>stomme</strong><br />
• Golv<br />
• Grund
Taket är utsatt för stor<br />
belastning.<br />
Det ska tåla:<br />
• Solljus<br />
• Vind<br />
• Vatten: Regn och snö<br />
• Tyngd: Vatten, snö<br />
och is.<br />
Tak
En komplikation är olika<br />
genomföringar:<br />
skorstenar,<br />
ventilationstrummor,<br />
takluckor etc.<br />
Tak
Tak<br />
På något sätt ska<br />
också<br />
underliggande<br />
delar skyddas<br />
vid avsiktlig<br />
avrinning.
Tak - snötryck<br />
• Snötryck är en vanlig<br />
orsak till haveri.<br />
• Takmaterial väger<br />
också.<br />
• Något måste hålla det<br />
uppe.
Trätak – finns än<br />
• Stavkyrka i Oslo.<br />
• Tjärade spåntak finns<br />
även i Sverige.
• Skiffer är stenplattor.<br />
• Tungt.<br />
• Beständigt.<br />
• Eriksberg.<br />
Skiffertak
Betongpannor<br />
Tidigare tegeltaket är<br />
ersatt av<br />
betongpannor:<br />
• Tyngre än tegel.<br />
• Eroderar fortare i sur<br />
miljö.<br />
Traditionellt trä<strong>hus</strong> i Nösund.
Tegel, plåt, papp<br />
• Olika material skapar<br />
olika förutsättningar.
Platta tak<br />
• Simbassäng på<br />
taket?<br />
• Faktiskt oftast papp<br />
och asfalt.<br />
• Ska tåla -30 till +100<br />
grader!<br />
• Färgens betydelse…
Platta tak<br />
• Betongtaket kan tätas<br />
med asfalt, täckas<br />
med grus.<br />
• Om man vill isoleras<br />
med foamglas.<br />
• Då kan man göra<br />
uteplatser,<br />
takterrasser,<br />
parkeringsplatser eller<br />
takträdgårdar utan<br />
brandrisk.
Nya spännande taklösningar<br />
• Med solfångare<br />
inbyggd i taket.<br />
• Ny lösning, nya<br />
problem.
• Plåttak tv brukar ha<br />
papp under.<br />
• Sedumtak t h brukar<br />
ha papp och<br />
platonmatta under.<br />
På Eriksberg…
Koreanskt vasstak förankrat<br />
med nät av växtfiber för att<br />
förhindra att det blåser bort.
Under yttertaket finns mer:<br />
• Yttertaket måste sitta<br />
fast i något så det inte<br />
blåser bort. Under<br />
kan finnas:<br />
• Bärläkt<br />
• Papp<br />
• Underlag<br />
• Bärande konstruktion<br />
(takstolar, platta,…)
Bärande balkar kan göras på<br />
många kostnadsbesparande sätt<br />
• Men hur länge håller<br />
det?
• Ytterväggarna kan<br />
vara bärande. Då<br />
håller de uppe <strong>hus</strong>et<br />
inklusive tak.<br />
• Ex timmerstockar<br />
eller regelväggar.<br />
Väggar<br />
• De kan också vara<br />
icke-bärande. Då ska<br />
de bara hålla tätt.<br />
• Ex regelväggar,<br />
betongelement.
Väggar<br />
• Ytskikt (färg)<br />
• Klimatskydd (panel, puts tegel osv)<br />
• Luft / bärläkt / fastanordingar (nät)<br />
• Vindtätning (minerig, utegips, asfaboard)<br />
• Isolering<br />
• Fuktspärr<br />
• Innegips<br />
• Tapet eller färg.
Väggen ska också tåla:<br />
• Solljus<br />
• Vind<br />
• Vatten: Regn och<br />
snö.<br />
Yttervägg
• Ytans ytterskikt<br />
skyddas med puts,<br />
färg etc.<br />
Yttervägg
Tegelvägg utanför betong<br />
Väggar måste<br />
skyddas för<br />
takets fukt.
• Kan muras mot<br />
betong eller<br />
• Utanpå isolerad<br />
regelvägg.<br />
Tegel som fasad
Traditionellt trä<strong>hus</strong> - Nösund<br />
• Trästockarna i<br />
<strong>stomme</strong>n är skyddade<br />
av en stående panel<br />
spikad direkt på<br />
stockarna.<br />
• Färgskiktet skyddar i<br />
sin tur panelen.
Träpanel som åldrats<br />
• Hur ser det ut under?
Vad som finns under?
Ofta blandas flera material<br />
• Nyrenoverat<br />
landshövdinge<strong>hus</strong>
Asbestplattor<br />
• Ett bra sätt att skydda<br />
trä i <strong>stomme</strong>n är att<br />
klä <strong>hus</strong>et med<br />
asbestplattor.
Yttervägg av minerit o lärkläkt
Numera skyddas byggen med duk<br />
• Även om material inte<br />
är sugande har de<br />
svårt att torka efter<br />
regn.
Den ultimata otäta väggen<br />
- självdraget fungerar verkligen
• Kalkputs<br />
Putsad tegelvägg 1880<br />
• Silikatfärg (keim)
Inmurad förstärkning av I-balk
Putsad vägg utanpå plastisolering<br />
sedd underifrån<br />
• Frigolit mot gamla<br />
fasaden och ny puts<br />
utanpå, s<strong>ett</strong><br />
underifrån.
Mineritskivor, isolering<br />
• Notera problemet<br />
med kabeln.<br />
• Isolering ska in i<br />
facket.
Minerit – notera skadan<br />
• Isolering passas in,<br />
så kommer ny minerit<br />
eller bara fasadsten<br />
för att simulera<br />
stengrund.
Betong<strong>stomme</strong>
• Med bärande<br />
betong<strong>stomme</strong> kan<br />
vissa väggpartier<br />
göras lättare.
Isolering ingjuten i betongelement
Valfria fasadelement kan sättas in
Princip: vägg med stålreglar och<br />
gips. Isolering emellan.
Undvik köldbryggor<br />
• Mineralull på<br />
betongelementens<br />
ändar.
• Plintar.<br />
• Torpargrund.<br />
Grund<br />
• Krypgrund (var varmgrund)<br />
• Källare.<br />
• Platta på mark.
Den ultimata grunden – en båt<br />
• Vattentät.<br />
• Anordning på insidan<br />
för att ta hand om<br />
läckage och kondens.<br />
• Radontät.
Plintar<br />
• Med mycket luft under<br />
<strong>hus</strong>et går det bra.
Platta på mark<br />
– underst makadam, så isolering
Platta på mark – ovanpå muras och<br />
gjutes betong
Källaren – nu en 4:a r o k delvis<br />
under jord.
Platonmatta utanför grundmur
Konsten att ventilera under <strong>ett</strong> <strong>hus</strong><br />
• D<strong>ett</strong>a är mycket<br />
vanligt.
Plintar<br />
• Välventilerat fungerar<br />
även i fuktig miljö.
Golv
Klinkergolv på betong
