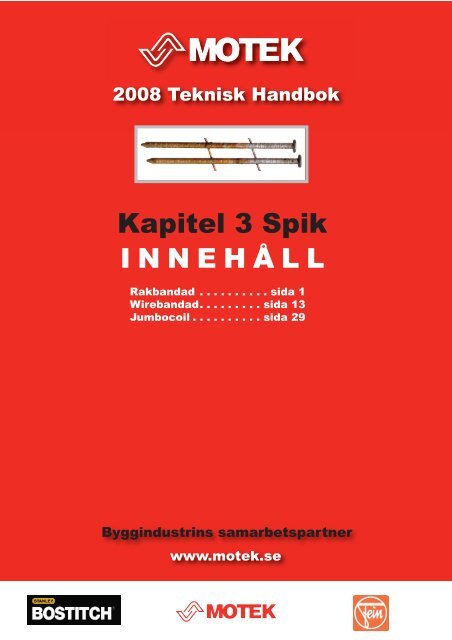

2008 Teknisk Handbok<br />
Kapitel 3 Spik<br />
INNEHÅLL<br />
Rakbandad . . . . . . . . . . sida 1<br />
Wirebandad. . . . . . . . . sida 13<br />
Jumbocoil . . . . . . . . . . sida 29<br />
Byggindustrins samarbetspartner<br />
www.motek.se
Spik<br />
Rakbandad Rak plastbandad <strong>spik</strong> <strong>spik</strong><br />
Runt huvud, kammad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm<br />
för användning i normal utomhusmiljö<br />
Draghållfasthet min. 600N/mm²<br />
Skärhållfasthet min. 480N/mm²<br />
Egenskaper:<br />
-<strong>Motek</strong>s varmförzinkade, kammade <strong>spik</strong> är speciellt utvecklad<br />
för den nordiska byggindustrin. Genom lång erfarenhet har<br />
denna <strong>spik</strong>en visat sig vara optimal för den nordiska formen att<br />
bygga på.<br />
-Spiken är kammad vilket gör den väldigt allsidig, lämpar sig<br />
bra i de flesta träsorter och fuktinnehåll.<br />
-Spiken har högt utdragsvärde.<br />
-Vass spets för lätt penetration då <strong>spik</strong>en går mellan fibrerna i<br />
trämaterialet.<br />
-Den raka plastbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som bjälklag, regelverk och utvändig panel<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
<strong>Motek</strong> ProStrip<br />
Atro RHS 917<br />
1<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11212550 2,5x50 7,0 17 200N/25mm¹)<br />
11212555 2,5x55 7,0 18 225N/28mm<br />
11212865/11332865 2,8x60 7,0 20 295N/33mm<br />
11212876/11332876 2,8x76 7,0 25 340N/38mm<br />
11213190/11333190 3,1x90 7,0 30 445N/45mm<br />
N89MCN<br />
d<br />
L<br />
B
Runt huvud, kammad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för inomhus bruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-<strong>Motek</strong>s kammade <strong>spik</strong> är speciellt utvecklad för den nordiska<br />
byggindustrin. Genom lång erfarenhet har denna <strong>spik</strong>en visat<br />
sig vara optimal för den nordiska formen att bygga på.<br />
-Spiken är kammad vilket gör den väldigt allsidig, lämpar sig bra<br />
i de flesta träsorter och fuktinnehåll.<br />
-Spiken har högt utdragsvärde.<br />
-Vass spets för lätt penetration då <strong>spik</strong>en går mellan fibrerna i<br />
trämaterialet.<br />
-Den raka plastbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> påarbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Passar till all invändig <strong>spik</strong>ning så som bjälklag och regelverk.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N89MCN <strong>Motek</strong> ProStip Atro RHS 917<br />
Fästkapacitet<br />
mm<br />
Rak plastbandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11202865 2,8x65 7,0 22 295N/33mm<br />
11202876 2,8x76 7,0 25 340N/38mm<br />
11203190 2,8x90 7,0 30 445N/45mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
2<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Rakbandad Rak plastbandad <strong>spik</strong> <strong>spik</strong><br />
Runt huvud, ringad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm<br />
för användning i normal utomhusmiljö<br />
Draghållfasthet min. 600N/mm²<br />
Skärhållfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsmotstånd av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material får<br />
ett övertag i utdragsvärde gentemot annan <strong>spik</strong>.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka plastbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning som bjälklag, regelverk och utvändig panel.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N89MCN <strong>Motek</strong> ProStrip Atro RHS 917<br />
3<br />
Huvudstorlek<br />
mm (B)<br />
d<br />
Fästkapacitet<br />
mm<br />
L<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11242560 2,5x60 7,0 20 260N/33mm<br />
11242565 2,5x65 7,0 22 260N/33mm<br />
11242850 2,8x50 7,0 17 225N//25mm<br />
11242860 2,8x60 7,0 20 270N/30mm<br />
11242866 2,8x66 7,0 22 270N/30mm<br />
11242876 2,8x76 7,0 25 340N/38mm<br />
11243190 3,1x90 7,0 30 445N/45mm<br />
B
Runt huvud, ringad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för inomhusanvändning<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsmotstånd av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot annan <strong>spik</strong>.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka plastbandningen gör det smidigt att ta med sig<br />
extra <strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Passar till all invändig <strong>spik</strong>ning som bjälklag och regelverk.<br />
Rekommenderade maskiner från Bostich<br />
Huvudstorlek<br />
mm (B)<br />
N89MCN <strong>Motek</strong> ProStrip Atro RHS 917<br />
Fästkapacitet<br />
mm<br />
Rak plastbandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11252850 2,8x50 7,0 17 225N/25mm<br />
11252866 2,8x66 7,0 22 295N/33mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
4<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Rakbandad Rak plastbandad <strong>spik</strong> <strong>spik</strong><br />
Runt huvud, skruvad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µmför<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsvärde av <strong>spik</strong>en. Skruvad<br />
<strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Den raka plastbandningen gör det smidigt att ta med sig<br />
extra <strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som bjälklag, regelverk och utvändig panel<br />
N89MCN <strong>Motek</strong> ProStrip Atro RHS 917<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11272876 2,8x76 7,0 25 340N/38mm<br />
11273190 3,1x90 7,0 30 445N/45mm<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
5<br />
d<br />
L<br />
B
Runt huvud, ringad,<br />
elförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, elförzinkad för inomhusanvändning<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsmotstånd av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot annan <strong>spik</strong>.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka plastbandningen gör det smidigt att ta med sig<br />
extra <strong>spik</strong> ut på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Rak plastbandad <strong>spik</strong><br />
Användningsområden:<br />
Passar till all invändig <strong>spik</strong>ning så som bjälklag och regelverk. Passar perfekt för <strong>spik</strong>ning av vanligt spån<br />
golv.<br />
Rekomenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N89MCN <strong>Motek</strong> ProStrip Atro RHS 917<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11293265 32x65 7,0 22 330N/33mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
6<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Rak plastbandad <strong>spik</strong><br />
Runt huvud, ringad,<br />
syrafast A4 <strong>spik</strong><br />
Material:<br />
Syrafast för utomhusanvändning i extremt korrosiv<br />
miljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Lämpad för användning vid extremt korrosiv miljö.<br />
-Utvecklad för att ge ett högt utdragsmotstånd av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material får<br />
ett övertag i utdragsvärden gentemot <strong>spik</strong> i annat utförande.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka plastbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> ut på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Passar till användning vid utvändig <strong>spik</strong>ning där man har extremt korrosiv miljö. Detta kan vara i havsmiljö,<br />
impregnerat virke, industrimiljö och storstadsmiljö.<br />
Rekomenderade maskiner från Bostich<br />
Huvudstorlek<br />
mm (B)<br />
N89MCN <strong>Motek</strong> ProStrip Atro RHS 917<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11002865 2,8x65 7,0 22 340N/38mm<br />
11002875 2,8x75 7,0 25 340N/38mm<br />
11003190 3,1x90 7,0 30 445N/45mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
7<br />
d<br />
L<br />
B
Beslag<strong>spik</strong>, runt huvud,<br />
ringad elförzinkad<br />
Material:<br />
Sätthärdat kolstål, elförzinkad 9µm för användning i<br />
normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsmotstånd av <strong>spik</strong>en.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka plastbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> ut på byggplatsen.<br />
-Tjock stam och extra stort huvud för ännu bättre hållfasthet<br />
och utdragsvärde.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Rak plastbandad <strong>spik</strong><br />
Användningsområden/Monterningsanvisning:<br />
Används på de flesta typer av beslag. Viktigt att bara ladda magasinet med ett band <strong>spik</strong> i taget och föra<br />
frambringaren försiktigt fram. Max tryck på kompressorn på 6 bar för perfekt resultat.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N89MCN Holz-Her 3522<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
1154140/1154040 4x40 8,0 13 255N/20mm¹)<br />
1154150 4x50 8,0 17 320N/25mm¹)<br />
1154160/1154060 4x60 8,0 20 385N/30mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
Sertifikat<br />
Spiken är sertifierad på LGA Bautechnik enligt DIN 1052-2 avsnitt 7<br />
OBS!!! Använd N89MCN för <strong>spik</strong>ning av 17˚ bandad <strong>spik</strong> och Holtz-Her 3522 för 28˚ bandad <strong>spik</strong>!!<br />
8<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Rak pappbandad <strong>spik</strong><br />
D-Huvud, ringad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm för<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material får<br />
ett övertag i utdragsvärden gentemot <strong>spik</strong> i annat utförande.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka pappbandningen gör det smidigt att ta med sig extra<br />
<strong>spik</strong> ut på arbetsplatsen.<br />
-Pappbandningen gör att man slipper avflagning från bandningen<br />
på träytan.<br />
Artikelnummer<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som utvändig panel. Används ofta vid fabriks<strong>spik</strong>ning<br />
Viktigt är att förvara <strong>spik</strong>en torrt eftersompappen inte tål fuktighet.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
F33PT<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11382965 2,9x65 7,0 22 305N/33mm<br />
11382976 2,9x76 7,0 25 350N/38mm<br />
11383190 3,1x90 7,0 30 450N/45mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
9<br />
d<br />
L<br />
B
D-Huvud, ringad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av<br />
<strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Den raka pappbandningen gör det smidigt att ta med sig<br />
extra <strong>spik</strong> ut på arbetsplatsen.<br />
-Pappbandningen gör att man slipper avflagning från bandningen<br />
på träytan<br />
Artikelnummer<br />
Användningsområden:<br />
Passar till all invändig <strong>spik</strong>ning så som panel. Används ofta vid fabriks<strong>spik</strong>ning<br />
Viktigt är att förvara <strong>spik</strong>en torrt eftersom inte pappen tål fuktighet.<br />
F33PT<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Rak pappbandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11372965 2,9x65 7,0 22 305N/33mm<br />
11372976 2,9x76 7,0 25 350N/38mm<br />
11373190 3,1x90 7,0 30 450N/45mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
10<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Rakbandad Rak plastbandad <strong>spik</strong> <strong>spik</strong><br />
Runt huvud, skruvad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm för<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsvärde.<br />
-Skruvad <strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Den raka plastbandningen gör det smidigt att ta med sig<br />
extra <strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som bjälklag, regelverk och utvändig panel/klädnig där man behöver en<br />
extra lång <strong>spik</strong> med goda utdragsvärden.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Atro Berta 130 Atro Berta 160<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
112738100 3,8x100 8,9 33 610N/50mm<br />
112738125 3,8x125 8,9 42 760N/63mm<br />
112738130 3,8x130 8,9 43 790N/65mm<br />
112742150 4,2x150 8,9 50 1000N/75mm<br />
112742160 4,2x160 8,9 53 1070N/80mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
11<br />
d<br />
L<br />
B
Runt huvud, skruvad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för användning inomhus<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt utdragsvärde av <strong>spik</strong>en.<br />
Skruvad <strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Den raka plastbandningen gör det smidigt att ta med<br />
sig extra <strong>spik</strong> på arbetsplatsen.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Rak plastbandad <strong>spik</strong><br />
Användningsområden:<br />
Passar sig gott till all invändig <strong>spik</strong>ning så som bjälklag och regelverk där man behöver en exra lång <strong>spik</strong><br />
med goda utdragsvärden.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Atro Berta 130 Atro Berta 160<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
112638125 3,8x125 8,9 42 760N/63mm<br />
112638130 3,8x130 8,9 43 800N/65mm<br />
112642150 4,2x150 8,9 50 1000N/75mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
12<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, kammad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm för<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-<strong>Motek</strong>s varmförzinkade, kammade <strong>spik</strong> är speciellt utvecklad<br />
för den nordiska byggindustrin. Genom lång erfarenhet<br />
har denna <strong>spik</strong>en visat sig vara optimal för den nordiska formen<br />
att bygga på.<br />
-Spiken är kammad vilket gör den väldigt allsidig, lämpar sig<br />
bra i de flesta träsorter och fuktinnehåll.<br />
-Spiken har högt utdragsvärde.<br />
-Vass spets för lätt penetration då <strong>spik</strong>en går mellan fibrerna<br />
i trämaterialet.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden/Monterningsanvisning:<br />
Passar att använda till all utvändig <strong>spik</strong>ning som t.ex. panel.<br />
N58 tar 2-2,5 x 25-57mm, N64084-1-E tar2-2,5 x 30-65mm, N71 tar 2,3-2,8 x 38-70mm <strong>spik</strong> och N75 tar<br />
2,3-3,1 x 38-75mm <strong>spik</strong>.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N58C N64084-1-E N71C<br />
N75C<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11182332 2,3x32 5,8 11 50N/16mm¹)<br />
11182340 2,3x40 5,8 14 60N/20mm¹)<br />
11182350 2,3x50 5,8 16 75N/25mm<br />
11182355 2,3x55 5,8 18 85N/28mm<br />
11182360 2,3x60 5,8 20 90N/30mm<br />
11182365 2,3x65 5,8 22 100N/33mm<br />
13<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B
Runt huvud, rund,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-En rund <strong>spik</strong> används där inga större krav krävs för utdragsvärde.<br />
-Det krävs inte lika mycket kraft för att slå ner <strong>spik</strong>en vilket innebär<br />
att man inte behöver så stor kompressor eller maskin.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Billigt alternativ eftersom det är en lätt produktion.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i magasinet.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Wirebandad <strong>spik</strong><br />
Användningsområden:<br />
Passar sig gott till all invändig <strong>spik</strong>ning<br />
N58 tar 2-2,5 x 25-57mm, N64084-1-E tar2-2,5 x 30-65mm, N71 tar 2,3-2,8 x 38-70mm <strong>spik</strong> och N75 tar<br />
2,3-3,1 x 38-75mm <strong>spik</strong>.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N58C N64084-1-E N71C<br />
N75C<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11102138 2,1x38 5,2 13 2,7<br />
11102145 2,1x45 5,2 15 2,7<br />
11102150 2,1x50 5,2 17 2,7<br />
11102350 2,3x50 5,6 17 3<br />
14<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, ringad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av<br />
<strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Passar sig gott till all invändig <strong>spik</strong>ning.<br />
N58 tar 2-2,5 x 25-57mm, N64084-1-E tar2-2,5 x 30-65mm, N71 tar 2,3-2,8 x 38-70mm <strong>spik</strong> och N75 tar<br />
2,3-3,1 x 38-75mm <strong>spik</strong>.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N58C N64084-1-E N71C<br />
N75C<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11112032 2,0x32 5,2 10 6,4<br />
11112035 2,0x35 5,2 11 6,4<br />
11112038 2,0x38 5,2 13 6,4<br />
11112045 2,0x45 5,2 15 6,4<br />
11112050 2,0x50 5,2 17 6,4<br />
11112350 2,3x50 7,8 17 7,3<br />
11112355 2,3x55 7,8 18 7,3<br />
11112360 2,3x60 7,8 20 7,3<br />
11112365 2,3x65 7,8 22 7,3<br />
15<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
d<br />
L<br />
B
Runt huvud, ringad,<br />
varmförzinkad, <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µmför<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som panel.<br />
Spiken passar bara till Atro Roll 60.<br />
16<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av <strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i magasinet.<br />
Artikelnummer<br />
Atro Roll 60<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Wirebandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdju<br />
11762250 2,2x50 4,7 16 180N/25mm<br />
11762260 2,2x60 5,2 20 215N/30mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, ringad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank för inomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Användningsområden:<br />
Passar sig gott till all invändig <strong>spik</strong>ning<br />
Spiken passar bara till Atro Roll 60.<br />
17<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av<br />
<strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärden gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Atro Roll 60<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11832132 2,1x32 5,5 11 6,7<br />
11832138 2,1x38 5,5 13 6,7<br />
11832145 2,1x45 5,5 15 6,7<br />
11832150 2,1x50 5,5 17 6,7<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B
Runt huvud, rund,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Användningsområden:<br />
Används till all inomhus<strong>spik</strong>ning där inga större krav på utdragsvärde krävs.<br />
Spiken passar bara till Atro Roll 60.<br />
18<br />
Egenskaper:<br />
-En rund <strong>spik</strong> används där inga större krav för utdragsvärde<br />
krävs.<br />
-Det krävs inte lika mycket kraft för att slå ner <strong>spik</strong>en vilket<br />
innebär att man inte behöver så stor kompressor eller maskin.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Billigt alternativ eftersom det är en lätt produktion.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Atro Roll 60<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Wirebandad <strong>spik</strong><br />
Utdragsvärden<br />
N/mm<br />
11802145 2,1x45 5,2 15 2,7<br />
11802150 2,1x50 5,2 17 2,7<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, vriden,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
19<br />
Egenskaper:<br />
-Skruvad <strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Användningsområden:<br />
Används till all inomhus<strong>spik</strong>ning där krav på utdragsvärden finns.<br />
Spiken passar bara till Atro Roll 60.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Atro Roll 60<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11822160 21x60 5,3 20 6,7<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B
Runt huvud, kammad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm för<br />
användning i normal utomhusmiljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning så som bjälklag, regelverk och utvändig panel<br />
20<br />
Egenskaper:<br />
-<strong>Motek</strong>s varmförzinkade, kammade <strong>spik</strong> är speciellt utvecklad<br />
för den nordiska byggindustrin. Genom lång erfarenhet har<br />
denna <strong>spik</strong>e visat sig vara optimal för den nordiska formen att<br />
bygga på.<br />
-Spiken är kammad vilket gör den väldigt allsidig, lämpar sig<br />
bra i de flesta träsorter och fuktinnehåll.<br />
-Spiken har högt utdragsvärde.<br />
-Vass spets för lätt penetration då <strong>spik</strong>en går mellan fibrerna i<br />
trämaterialet.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
N89C N80C<br />
N75C<br />
N71C<br />
N64084-1-E<br />
Wirebandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11182565 2,5x65 5,8 22 265N/33mm<br />
11182575 2,5x75 5,8 25 300N/38mm<br />
11182865 2,8x65 7,0 22 295N/33mm<br />
11182875 2,8x75 7,0 25 340N/38mm<br />
11183190 3,1x90 7,0 30 445N/45mm<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, ringad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
21<br />
Egenskaper:<br />
Utvecklad för att ge ett högt motstånd mot utdragning av <strong>spik</strong>en.<br />
Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärden gentemot andra <strong>spik</strong>sorter.<br />
Vass spets för lätt penetration, går mellan träfibrerna.<br />
Wirebandas för att få plats med många <strong>spik</strong> som möjligt i magasinet.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Användningsområden:<br />
Används till all inomhus<strong>spik</strong>ning där krav på utdragsvärden finns.<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11112550 2,5x50 6,2 17 8<br />
11112560 2,5x60 6,2 20 8<br />
11112565 2,5x65 6,2 22 8<br />
11112575 2,5x75 6,2 25 8<br />
11112865 2,8x65 6,9 22 8,9<br />
11112875 2,8x75 6,9 25 8,9<br />
11112880 2,8x80 6,9 27 8,9<br />
11113190 3,1x90 7,1 30 9,9<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N89C N80C<br />
N71C<br />
N64084-1-E<br />
d<br />
L<br />
B
Runt huvud, rund,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Användningsområden:<br />
Används till all inomhus<strong>spik</strong>ning där inga större krav på utdragsvärden krävs.<br />
22<br />
Egenskaper:<br />
-En rund <strong>spik</strong> används där inga större krav för utdragsvärde<br />
krävs.<br />
-Det krävs inte lika mycket kraft för att slå ner <strong>spik</strong>er vilket<br />
innebär att man inte behöver så stor kompressor eller<br />
maskin.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Billigt alternativ eftersom det är en lätt produktion.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Wirebandad <strong>spik</strong><br />
Utdragsvärden<br />
N/mm<br />
11102550 2,5x50 5,8 17 3,25<br />
11102560 2,5x60 5,8 20 3,25<br />
11102565 2,5x65 5,8 22 3,25<br />
11102575 2,5x75 5,8 25 3,25<br />
11102875 2,8x75 7,1 25 3,6<br />
11103190 3,1x90 7,1 30 4<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N89C N80C<br />
N71C<br />
N64084-1-E<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
23<br />
Runt huvud, vriden/skruvad,<br />
blank <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-Skruvad <strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Användningsområden:<br />
Används till all inomhus<strong>spik</strong>ning där krav på utdragsvärden finns.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N89C N80C<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11122875 skruvad 2,8x75 6,4 25 8,9<br />
11822990 vriden 2,9x90 6,3 30 9,3<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B
Runt huvud, kammad,<br />
varmförzinkad <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µmför användning<br />
i normal utomhusmiljö. Plastbandning<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-<strong>Motek</strong>s varmförzinkade, kammade <strong>spik</strong> är speciellt utvecklad<br />
för den nordiska byggindustrin. Genom lång erfarenhet har<br />
denna <strong>spik</strong>e visat sig vara optimal för den nordiska formen att<br />
bygga på.<br />
-Spiken är kammad vilket gör den väldigt allsidig, lämpar sig bra<br />
i de flesta träsorter och fuktinnehåll.<br />
-Spiken har högt utdragsvärde.<br />
-Vass spets för lätt penetration då <strong>spik</strong>en går mellan fibrerna i<br />
trämaterialet.<br />
-Plastbandning används för att man inte får med något bandmaterial<br />
ner i trämaterialet.<br />
Artikelnummer<br />
Användningsområden:<br />
Passar till all utvändig <strong>spik</strong>ning i normal miljö så som bjälklag, regelverk och utvändig panel<br />
N75C N66C<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Plastbandad<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11782332 2,3x32 5,8 11 50N/16mm¹)<br />
11782340 2,3x40 5,8 13 60N/20mm¹)<br />
11782350 2,3x50 5,8 17 75N/25mm¹)<br />
11782355 2,3x55 5,8 18 85N/28mm¹)<br />
11782560 2,5x60 5,8 20 240N/30mm<br />
11782565 2,5x65 5,8 22 265N/33mm<br />
11782575 2,5x75 5,8 25 300N/38mm<br />
24<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad Plastbandad<strong>spik</strong><br />
Runt huvud, ringad,<br />
syrafast A4 <strong>spik</strong><br />
Material:<br />
Syrafast för utomhusanvändning i extremt korrosiv<br />
miljö<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av<br />
<strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärden gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Plastbandning används för att man inte får med något band<br />
material ner i trämaterialet.<br />
Artikelnummer<br />
Användningsområden:<br />
Områden när särskillda krav på korrosionsmotstånd krävs och en långlivad infästning är önskad. Exempel<br />
på detta kan vara i impregnerat virke, industrimiljö eller i havsklimat.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
N75C N66C<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
11792550 2,5x50 5,5 17 200N/25mm<br />
11792565 2,5x65 5,5 22 265N/33mm<br />
11792575 2,5x75 5,5 25 300N/38mm<br />
25<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B
Runt huvud, ringad,<br />
blank, Europall <strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för Europall produktion<br />
Egenskaper:<br />
Spiken är ringad vilket gör att den framförallt i våta trämaterial<br />
får ett övertag i utdradsvärden gentemot andra <strong>spik</strong>sorter. Är det<br />
väldigt tort material kan träfibrerna skadas<br />
Vass spets för lätt penetration då går mellan fibrerna i trämaterialet.<br />
Wirebandas för att få plats med många <strong>spik</strong> som möjligt i magasinet.<br />
Spiken skall användas vid produktion av Europallar.<br />
Artikelnummer<br />
Användningsområden:<br />
Spikning av Europallar<br />
N100CPP<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Sträckgräns<br />
N/mm²<br />
11243040 3,0x40 7,0 800<br />
Utdragsvärden<br />
N/mm<br />
Wirebandad <strong>spik</strong><br />
Flytmoment<br />
Nmm<br />
Sträckkraft<br />
kN<br />
11243570 3,46x70 8,6 650 52,1* 5090* 5,0*<br />
11243590 3,46x90 8,6 800 52,1 5090 5,0<br />
Spiken är godkänd av European Pallet Assosiation<br />
Test av 90mm <strong>spik</strong>:<br />
Spiken är godkänd för Europall <strong>spik</strong>ning av SIS<br />
Spiken är testad av Norskt Treteknisk Instittut enligt NS EN 409, prEN 1382 och prEN 1383.<br />
Krav på flyt moment enligt SBC NO 067: min. 5000Nmm<br />
Krav på utdragskraft enligt SBC NO 067: min. 40N/mm<br />
Krav på sträckkraft enligt SBC NO 067: min. 3,5kN<br />
*Beräknad fram efter den testade 90mm <strong>spik</strong>en<br />
26<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad <strong>spik</strong><br />
Runt huvud, rund,<br />
varmförzinkad papp<strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, varmförzinkad min.50µm för<br />
användning i normal utomhusmiljö.<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
-En rund <strong>spik</strong> används där inga större krav krävs för utdragsvärde.<br />
-Stort huvud vilket håller pappen/asfaltsboarden/utvändiga<br />
gipsen gott på plats<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Användningsområden:<br />
Perfekt till takpapp, utvändig gips och asfaltsboard<br />
Vid <strong>spik</strong>ning av utvändig gips: använd 5 bars tryck på kompressor<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
RN46 RN 45B<br />
Dimension<br />
mm (dxL)<br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
119130519 3,05x19 9,5 6 40N/10mm¹)<br />
119130522 3,05x22 9,5 7 45N/11mm¹)<br />
119130528 3,05x28 9,5 9 55N/14mm¹)<br />
119130532 3,05x32 9,5 11 65N/16mm¹)<br />
119130538 3,05x38 9,5 13 75N/17mm¹)<br />
119130545 3,05x45 9,5 22 90N/23mm¹)<br />
27<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B
Runt huvud, rund,<br />
elförzinkad papp<strong>spik</strong><br />
Material:<br />
Sätthärdat kolstål, elförzinkad 9µmför användning<br />
inomhus<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 480N/mm²<br />
Egenskaper:<br />
En rund <strong>spik</strong> används där inga större krav krävs för utdragsvärde.<br />
-Stort huvud vilket håller pappen/asfaltsboarden gott på<br />
plats.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas för att få plats med många <strong>spik</strong> som möjligt i<br />
magasinet.<br />
Artikelnummer<br />
Användningsområden:<br />
Invändig papp/plast <strong>spik</strong>ring.<br />
RN46 RN 45B<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
Fästkapacitet<br />
mm<br />
Wirebandad <strong>spik</strong><br />
Utdragsvärden<br />
Utdragsvärde/penetrationsdjup<br />
119030522 3,05x22 9,5 7 45N/11mm¹)<br />
119030525 3,05x25 9,5 8 50N/13mm¹)<br />
119030528 3,05x28 9,5 9 55N/14mm¹)<br />
119030532 3,05x32 9,5 11 65N/16mm¹)<br />
119030538 3,05x38 9,5 13 75N/19mm¹)<br />
28<br />
Utdragsvärdena är antingen testade eller beräknade enligt DIN 1052 och kan användas vid beräkning av<br />
konstruktionen. Dessa värden gäller då <strong>spik</strong>en är satt vinkelrät mot träfibrerna och i normalfuktigt material<br />
¹) beräkningarna är gjorda under minimum penetreringslängd och får inte användas i beräkningssynpunkt.<br />
Dessa värden är ungefärliga.<br />
d<br />
L<br />
B<br />
Spik
Spik<br />
Wirebandad Wire bandad, <strong>spik</strong> Jumbocoil <strong>spik</strong><br />
Runt huvud, rund,<br />
blank <strong>spik</strong>, för stora<br />
magasin jumbocoil<br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-En rund <strong>spik</strong> används där inga större krav krävs för utdragsvärde.<br />
-Det krävs inte lika mycket kraft för att slå ner <strong>spik</strong>en vilket har<br />
till följd att man inte behöver så stor kompressor eller maskin.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Billigt alternativ eftersom det är en lätt produktion.<br />
-Wirebandas jumbocoil för att få plats med extremt många <strong>spik</strong><br />
i magasinet. Detta gör att man slipper fylla på <strong>spik</strong> så ofta<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Pall<strong>spik</strong>ning, används i jigg tillsammans med jumbocoilmagasin.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N58C N64084-1 Jumbocoil mag.<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11132045 2x45 5,2 22 2,6<br />
29<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B
Runt huvud, ringad,<br />
blank <strong>spik</strong>, för stora<br />
magasin jumbocoil<br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-Utvecklad för att ge ett högt motstånd mot utdragning av<br />
<strong>spik</strong>en.<br />
-Ringad vilket gör att den framförallt i normalfuktiga material<br />
får ett övertag i utdragsvärde gentemot andra <strong>spik</strong>sorter.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas jumbocoil för att få plats med extremt många<br />
<strong>spik</strong> i magasinet. Detta gör att man slipper fylla på <strong>spik</strong> så<br />
ofta<br />
Artikelnummer<br />
Användningsområden:<br />
Pall<strong>spik</strong>ning, används i jigg tillsammans med jumbocoilmagasin.<br />
N64084-1<br />
N71C<br />
Dimension<br />
mm (dxL)<br />
Rekommenderade maskiner från Bostich<br />
N80CB<br />
Huvudstorlek<br />
mm (B)<br />
N100<br />
Fästkapacitet<br />
mm<br />
Wire bandad, Jumbocoil <strong>spik</strong><br />
N89C<br />
Utdragsvärden<br />
N/mm<br />
11142550 2,5x50 6 17 8<br />
11142565 2,5x65 6 22 8<br />
11142865 2,8x65 7,1 22 8,9<br />
11142875 2,8x75 7,1 25 8,9<br />
11142880 2,8x80 7,1 27 8,9<br />
11142985 2,8x85 7,1 28 9,3<br />
11143180 3,1x80 7,1 27 9,9<br />
11143190 3,1x90 7,1 30 9,9<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
30<br />
d<br />
L<br />
B<br />
Jumbocoil mag.<br />
Spik
Spik<br />
Wirebandad Wire bandad, <strong>spik</strong> Jumbocoil <strong>spik</strong><br />
Runt huvud, skruvad,<br />
blank <strong>spik</strong>, för stora<br />
magasin jumbocoil<br />
Material:<br />
Sätthärdat kolstål, blank <strong>spik</strong> för inomhusbruk<br />
Dragfasthet min. 600N/mm²<br />
Skärfasthet min. 300N/mm²<br />
Egenskaper:<br />
-Skruvad <strong>spik</strong> ger de bästa utdragsvärdena hos <strong>spik</strong>.<br />
-Vass spets för lätt penetration, går mellan träfibrerna.<br />
-Wirebandas jumbocoil för att få plats med extremt många<br />
<strong>spik</strong> i magasinet. Detta gör att man slipper fylla på <strong>spik</strong> så<br />
ofta<br />
Artikelnummer<br />
Dimension<br />
mm (dxL)<br />
Användningsområden:<br />
Pall<strong>spik</strong>ning, används i jigg tillsammans med jumbocoilmagasin.<br />
Rekommenderade maskiner från <strong>Motek</strong><br />
Huvudstorlek<br />
mm (B)<br />
N400C N100C Jumbocoil mag.<br />
Fästkapacitet<br />
mm<br />
Utdragsvärden<br />
N/mm<br />
11162890 2,8x90 6,3 30 8,9<br />
31<br />
Utdragsvärdena är beräknade enligt DIN 1052. Värdena är ungefärliga och bör ej användas i vidare beräkning.<br />
Spiken är fastsatt vinkelrätt mot träfibrerna.<br />
Värden för rund maskin<strong>spik</strong> har ett minimum penetrationsdjup på 12d. Värden på ringad, kammad eller<br />
skruvad har ett minimum penetrationsdjup på 8d<br />
d<br />
L<br />
B
Change language
