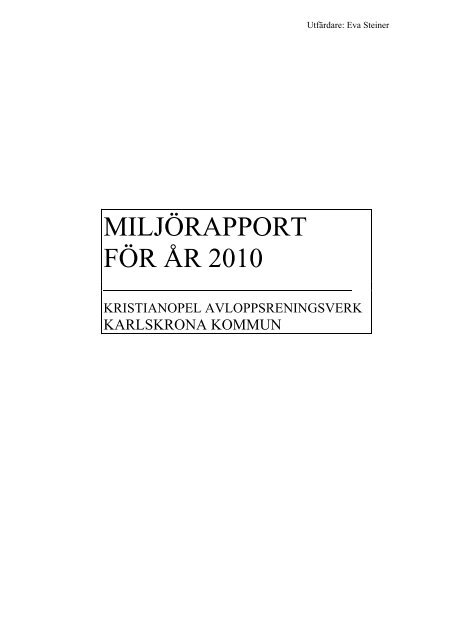

MILJÖRAPPORT FÖR ÅR 2010

Innehållsförteckning

Administrativa uppgifter sida 1

Verksamhetsbeskrivning sida 1

Gällande beslut enligt miljöskyddslagen sida 4

Driftförhållanden och kontrollresultat under året sida 4

Kommentarer till särskilda villkor sida 6

Undertecknande sida 6

Bilagor

Anslutning och ledningsnätuppgifter bilaga 1

Inkommande avloppsvatten och externslam bilaga 2

Bräddningsuppgifter från ledningsnätet bilaga 4

Utgående vatten bilaga 6

Grovrens, sand slamstabilisering och slammängder bilaga 7

Kemikalier, metalltillförsel med fällningsmedel, miljöfarligt avfall bilaga 9

Driftdata bilaga 11

Metodförteckning (analyser) bilaga 12

Trendkurvor bilaga 13

Miljörapport för år: 2010

Avloppsanläggning / Karlskrona kommun

Kristianopel avloppsreningsverk

A ADMINISTRATIVA UPPGIFTER

Huvudman

Namn: Karlskrona Kommun.

Adress: Tekniska förvaltningen

Ö Hamngatan 7B

371 32 Karlskrona

Telefonnummer: 0455/30 30 00

Organisationsnummer: 212000-0829

Kontaktpersoner

VA/Renhållnings-chef: Kenneth Johansson

Driftingenjör: Roger L. Svensson

Driftstekniker: Mats Blomkvist

Miljöfrågor och analys: Mats Strand

Ledningsnät: Peter Håkansson

Plats

Platsnamn: Kristianopel avloppsreningsverk

Platsnummer: 1080-50-023

CFAR-nummer: -

Besöksadress: Avaskär

Telefon: saknas (Söremåla avloppsreningsverk 0455/364376)

Fastighetsbeteckning: Milasten 1:4

Koder enligt Förordning om miljöfarlig verksamhet och hälsoskydd (1998:899)

SNI-kod U 90.2001

B VERKSAMHETSBESKRIVNING

Tillåten anslutning

130 pe.

1(6)




Anslutna industrier

0 pe anslutna från industri.

Avloppsvatten- och slambehandling

Reningsverket mottar avloppsvattnet från Kristianopels samhälle inklusive delar av

campingplats och vandrarhem. Spillvatten tillförs verket via 5 pumpstationer inom

avbörningsområdet, där pumpstation Gästgiveriet är huvudpumpstation.

Förbehandling: Inkommande vatten leds till en slamavskiljare som också fungerar som

utjämningsbrunn.

Bio-kompaktreningsverk: Från slamavskiljaren leds vattnet till ett kompaktreningsverk av

fabrikat Klargester, biodisc F9. Verket är uppbyggt av försedimentering, biorotor i tråg

placerad i försedimenteringen samt eftersedimentering. Dosering av polyaluminiumklorid

sker i turbulent recirkulering över försedimentering – biorotor. Utjämning sker i verket

genom att en konstant mängd vatten recirkuleras över försedimentering - biorotor.

Returslam från eftersedimenteringen pumpas till biorotortråget. Provtagning görs tidstyrd

efter kompaktreningsverket.

Slamhantering: Överskottsslam samlas under försedimenteringen, varifrån det töms med

slamsugarbil vid behov, för transport till annat verk för avvattning.

Infiltration: Efter kompaktreningsverket leds renat avloppsvatten alternerande till två

infiltrationsbäddar för efterpolering.

2(6)




Tre pump-

stationer

KRISTIANOPEL AVLOPPSRENINGSVERK

FLÖDESSCHEMA

KOMPAKTRENINGSVERK

Dosering av

fällningskemikalie

Recirkulering

Returslam

Beräkning av flödet Provtagning på Provtagning på Provtagning på

genom gångtider på inkommande av- utgående avlopps- utgående II avlopps-

pumpar i pumpstationen loppsvatten. vatten (Utg. I). vatten (Utg. II).

Gästgiveriet.

Miljöfarligt avfall

Mycket små mängder miljöfarligt avfall hanteras. Spilloljerester (förbrukad smörjolja)

samlas upp och transporteras till destruktion eller till centralt lager för spillolja på

Koholmen. Eventuella färg- och lösningsmedelsrester transporteras till destruktion.

Miljöfarligt avfall tas inte upp i bilagor.

Kemikaliehantering

Slam- Försedi- Biorotor Eftersedi- Infiltraavskiljare

mentering

mentering tion Utg.

Dosering av PAC-produkt görs med doseringspump från tank. Sluten hantering.

Varudeklaration för PAX-215, se miljörapport 2004.

Energianvändning, luftutsläpp

Biorotorn drivs av el, liksom uppvärmning av hus sker med el.

3(6)




Ledningsnät och pumpstationer

Karta över verksamhetsområdet, se miljörapport 2004 eller kontrollprogram.

Recipienter

Recipient är Östersjön. Alla bräddpunkter mynnar också i Östersjön.

Recipientkontroll är gjord av Blekingekustens vattenvårdsförbund. För resultat hänvisas

till årsrapport 2010. Rapporten föreligger inte 31/3 då miljörapporten skall vara inlämnad.

Om så önskas kan kopia tillsändas Miljökontoret då rapporten inkommit till Tekniska

förvaltningen.

I kontrollprogram för Blekingekustens vattenvårdsförbund finns emellertid ingen

provtagningspunkt i anslutning till Kristianopel ARV.

Reningsverket bedöms dock ha ringa effekt på recipienten.

C GÄLLANDE BESLUT ENLIGT MILJÖSKYDDSLAGEN

Tillstånd

Enligt delegationsbeslut 2005-10-31 § 438 har anmälan av miljöfarlig verksamhet enligt

21§ Fo (1998:899) godkänts för Kristianopel avloppsreningsverk.

Kontrollprogram

Gällande kontrollprogram dokumentbeteckning VA.a.m.b.a.b. 2003.1665.351. Tidigare

kontrollprogram har upphävts av tillsynsmyndigheten 2007-01-04.

D DRIFTFÖRHÅLLANDEN OCH KONTROLLRESULTAT UNDER ÅRET

Anslutning och belastning

Anslutningen till verket beräknas vara 83 pe från mitten av augusti till mitten av juni och

ca 130 pe från mitten av juni till mitten av augusti. Belastningen för 2010 var 95 pe med

avseende på BOD7-belastningen. Belastningsberäkningen grundas på flöde uppskattat från

pumptider.

4(6)




Kontrollresultat

Kontroll enligt kontrollprogram utförs enligt frekvens på anläggningar av motsvarande

storlek. Trendkurvor för totalfosfor- och BOD7-utsläpp bifogas i bilaga 13.

Efter infiltrationen har inte prov kunnat tas eftersom inget vatten funnits i

provtagningsbrunn.

Inget slamprov togs 2010. Slamkvaliten har tidigare år varit mycket bra.

Kemikalier, avfall, energi, tillsyn, underhåll m.m.

Hantering av kemikalier redovisas under punkt B och avfall, energiåtgång, tillsynstid,

underhåll med mera redovisas i bilaga 11.

Skyddsåtgärder och försiktighetsmått

Periodisk besiktning har genomförts 2000 och 2004.

I början av juni anslöts Kristianopels reningsverk till Söremåla reningsverk utanför

Fågelmara. Därmed minskar belastningen av syreförbrukande ämnen, kväve och fosfor

väsentligt till Östersjön, eftersom reningskapaciteten är bättre i Söremåla.

Två nya pumpstationer har byggts för att pumpa avloppsvattnet från Kristianopel till

Söremåla.

Under året har tre personer anslutits till verket.

Driftstörningar av betydelse från miljövårdssynpunkt

Inga driftstörningar av betydelse ur miljösynpunkt har registrerats under 2010.

Övrigt

VA/Renhållnings-avdelningen är miljöcertifierad enligt ISO 14001.

I bilaga 12 bifogas metodförteckning för använda analysmetoder.

5(6)

Miljörapport för år: 2010 Bil. 1



ANSLUTNING OCH LEDNINGSNÄTUPPGIFTER

VATTENVERK, antal ansl. personer: 83/130 (sommar)

AVLOPPSANL, antal ansl. personer: 83/130 (sommar) anslutna person ekv.(pe)* 95

anslutna pe från industrin m.a.p. BOD 7 -

*Anslutna pe beräknas utifrån total inkommande BOD 7-belastning och 70 g BOD 7/pers, dygn.

Månad Prod. mängd Mängd avlopps- Månadsdifferens Nederbörd

renvatten**, m 3

vatten, m 3

m 3

Antal mm Maxdygn Antal mm

I 1) II II-I 2) mm/d 3)

Jan 155 117 -38 mm 36

Febr 255 214 -41 1 46

Mars 250 499,2 249,2 8 38

April 760 377 -383 1 18

Maj 335 1820 1485 9 54

Juni 1041 0 -1041 51 34

Juli 1850 0 -1850 55 116

Aug 940 0 -940 155 75

Sept 354 0 -354 59 52

Okt 310 0 -310 49 59

Nov 360 0 -360 52 131

Dec 220 0 -220 78 75

Summa 6830 3027,2 -3802,8 518 734

**Kan utgå vid markant skillnad mellan vattenverkets försörjningsomr. och avloppsanl. verksamhetsomr.

UPPMÄTTA/UPPSKATTADE VATTENMÄNGDER

Debiterad mängd Kyl/spolv. till Utläckage Ovidkommande mängd

renvatten, m 3

dagv.nät, m 3

renvattenmängd, m 3

vatten, m 3

_ _ _ -3802,8 1)

UPPGIFTER OM LEDNINGSNÄTET

Kombinerat system Antal Antal bräddavlopp Anm. Antal

% av ledn.-nät pumpstationer Vid pumpstation Övriga nederb.mät.

0 5 2 0 0

Anmärkningar

1) Inkommande flöde beräknat från pumptider, pumpstation Gästgiveriet. Denna typ av

uppskattning är naturligtvis behäftad med stor osäkerhet.

2) Mätstation vid Söremåla ARV

3) SMHI:s mätstation vid Bräkne-Hoby (Ronneby).

AKristia.xlsBil 1




INKOMMANDE AVLOPPSVATTEN OCH EXTERNSLAM Ink.flöde: 8 m 3 /dy

Laboratorium Avser följande analyser

Karlskrona kommuns laboratorium Samtliga

Parameter Inkommande halter i mg/l Inkommande mängder i ton/år Ev. intern Total ***

Provtagn.punkt, prov-IN Provt.punkt Bräddning Externslam belastning** inkommande

Antal prov Medel- Max- prov-IN vid verket * efter prov-IN före prov-IN belastning

och provtyp värde värde före prov-IN ton/år ton/år

I 1) II III IV I+II+III+IV

BOD 7 8 stick 532 790 2,4 2,4

CODcr 0,0

TOC 8 stick 307 488 896,4 896,4

P-tot 8 stick 7,2 10,4 0,039 0,039

N-tot 8 stick 51,6 76,8 0,3 0,3

NH 4-N 0,0

Susp.subst. 0,0

* Uppgift hämtas från bilaga 3 (sammanlagd mängd vid hydraulisk överbelastning och vid driftavbrott före prov-IN)

** Intern belastning bör återföras till en punkt efter provtagningspunkten för inkommande vatten. Om så inte -

är fallet dvs före provtagninspunkten skall återförda föroreningsmängder redovisas här.

*** Total inkommande belastning avser inkommande mängder vid provtagningspunkten prov-IN, bräddade mängdervid

verket före prov-IN och externslam som tillförs anläggningen efter prov-IN. Den totala belastningen får inte omfattanågon

intern belastning.

Inkommande vattenmängd under året inklusive bräddad mängd vid verket, m 3

EXTERNSLAM Slammängd Behandling i verket

m 3 /år ton TS/år

Enskilda slamavskiljare

Reningsverk

Summa

SPECIFIKATION ÖVER EXTERNSLAM FRÅN AVLOPPSRENINGSVERK

Anläggning Fällnings- Slammängd Anmärkning

kemikalie m 3 /år ton TS/år

Övriga noteringar (eventuell mottagning av latrin)

1) Flödesvägt medelvärde

Flödet är behäftat med relativt stor osäkerhet, då det är beräknat utifrån inloppspumparnas gångtider.

AKristia.xlsBil 2

3 027


Avloppsanläggning / Karlskrona kommun Bil. 4


BRÄDDNINGSUPPGIFTER FRÅN LEDNINGSNÄTET

Redovisning av bräddning från enskilda bräddavlopp samt andra utsläpp från ledningsnätet (t.ex. vid ledningsbrott). Om antalet utsläppsplatser är stort kanalternativt

den totala bräddningsmängden till olika recipienter redovisas. Bräddning till känsliga recipienter bör dock redovisas separat för varje bräddpunkt.

Plats för utsläpp Tillsyns- Ev. typ Kontroll- Bräddning / nödutsläpp Bräddning vid driftavbrott Recipient

frekvens av larm metod Brädd- Bräddad Anmärkning Brädd- Bräddad Anmärkning

för bräddat frekvens volym frekvens volym (t.ex. orsak)

vatten dygn/år m3/år dygn/år m3/år

Gästgiveriet Ständig Mätning av 0 0 Om utsläppet är Bräddvolym beräkn. Östersjön

Konsum datorisrad bräddnivå 0 0 av typ bräddning

över- med tryck- eller nödutsläpp

vakning. givare, typ kan inte säskiljas

process- här.

styrning.

Larm går ut

via överordnat

datorsystem

typ Exomatic.

Summa 0,0 0 0 0

AKristia.xlsBil 4




UTGÅENDE VATTEN

Laboratorium Avser följande analyser

Karlskrona kommuns laboratorium Samtliga

FÖRORENINGSHALTER OCH -MÄNGDER

Parameter Halt i mg/l Utgående mängder

Provtagningspunkt, prov-UT I II I+II Enhet

Antal prov Medelvärde Maxvärde prov-UT Bräddat vatten Totalt

och provtyp vid verket

Vattenmängd 3 027 3 027 m 3 /år

BOD 7 3 dygn 14 19 0,19 0,190 ton/år

CODcr 0,00 ton/år

TOC 3 dygn 26,80 40,60 0,08 0,1 ton/år

P-tot 3 dygn 4 6 0,017 0,017 ton/år

PO 4-P 0,00 ton/år

N-tot 3 dygn 31 48 0,12 0,12 ton/år

NH 4-N 0,00 ton/år

NO 3-N 0,00 ton/år

NO 2-N 0,00 ton/år

Susp.substans 0,00 ton/år

Kvicksilver 0,00 kg/år

Kadmium 0,00 kg/år

Bly 0,00 kg/år

Koppar 0,00 kg/år

Zink 0,00 kg/år

Krom 0,00 kg/år

Nickel 0,00 kg/år

Aluminium 3 dygn 0,576 0,777 0,0017 0,0017 ton/år

Järn ton/år

*Bör redovisas som flödesvägt medelvärde. Om så inte är fallet skall detta anges under anmärkningar.

( x ) Kontinuerlig mätning/registrering av flöde samt flödesproportionell provtagning och analys enligt

5-19 §§ SNFS 1993:9

( ) Annan likvärdig metod:................................................................................ (fortsätt på baksidan om utrymmet inte räcker)

Anmärkningar (ev. avledning inklusive analysresultat till damm före utsläpp till recipient etc.)

Före utsläpp går vattnet genom en infiltration. Prov skall enligt kontrollprogram tas efter denna, vilket inte

varit möjligt hittills, på grund av att inget vatten funnits i provtagningsbrunn.

Redovisade medelvärden ej flödesvägda.

Utgående mängder av BOD 7, PTOT och NTOT är emellertid flödesvägda.

Flödet är behäftat med relativt stor osäkerhet, då det är beräknat utifrån inloppspumparnas gångtider.

(fortsätt på baksidan om utrymmet inte räcker)

AKristia.xlsBil 6




GROVRENS, SAND, SLAMSTABILISERING OCH SLAMMÄNGDER

GROVRENS OCH SAND: m 3

STABILISERING

Rötning Slamluftning Kalkstabilisering Övrigt

Antal Uppehållstid Temperatur Uppehållstid g CaO/m 3 slam

kammare dygn C dygn

Övriga noteringar

SLAMMÄNGDER

Slam Mängd TS-halt Anmärkning

m 3

ton TS % Plats för deponering etc.

Producerat slam 11,5 0,2 2,0

Lagrat slam vid verket Vid årets början Lagrets kap:........…-...m 3

Vid årets slut

Borttransporterat slam Åkermark

Anläggningsjord

Annat ren.verk 11,5 0,2 2,0 Söremåla ARV

Deponering

Övrigt

Övriga noteringar (t.ex. uppgifter om mellanlager och dess kapacitet samt avsett slutligt omhändertagande)

Avvattnat slam från Söremåla ARV avses användas på åkermark eller som anläggningsjord.


AKristia.xlsBil 7




KEMIKALIER, METALLTILLFÖRSEL MED FÄLLNINGSMEDEL, MILJÖFARLIGT AVFALL

KEMIKALIETILLSATSER

Användning/ Typ och sammansättning Mängd Varuinfo. Anm.

Ändamål ton/år bifogas

ja nej

Fällning/flockning PAX-215 0,00 x

Kväverening

Slambehandling

Desinfektion

Ledningsnätet

Övrigt

(t.ex. smörjoljor)

TILLFÖRSEL AV TUNGMETALLER GENOM DOSERING AV FÄLLNINGSKEMIKALIER

Fällningsmedel Max-värde (kg / år)

Bly Kadmium Koppar Krom Kobolt Kvicksilver Nickel Zink

PAX-215 0,0000 0,00000 0,000 0,0000 0,0000 0,000000 0,000 0,000

0,0000 0,00000 0,000 0,0000 0,0000 0,000000 0,000 0,000

MILJÖFARLIGT AVFALL (koder och avfallstyper anges på blankettens baksida)

Kod** Typ av avfall samt ursprung Sammansättning Mängd Transportör Slutbehandling

ÖVRIGT AVFALL

Typ av avfall (benämmning enligt SNFS 1993:1) Mängd


AKristia.xlsBil 9

Kristianopel ARV 2010 Bilaga 11

Månadsflöde Slam PAC Elförbrukning (kWh)

m 3

m 3

kg verket pst Gäst. pst Kons.

Januari 117 0 670 580 90

Februari 214 0 580 480 80

Mars 499,2 11,5 560 320 40

April 377 0 590 380 50

Maj 1820 0 580 520 40

Juni 150 50

Juli 210 60

Augusti 120 100

September 70 50

Oktober 170 50

November 350 58

December 590 130

Hela Året 3027,2 11,5 0 2980 3940 798

Flöde 0,84 m 3 avlopp / h

PAC (kg) 0 0,000 kg/m 3 avlopp

El verk (kWh) 2980 0,98 kWh/m 3 avlopp

El pst (kWh) 4738 1,57 kWh/m 3 avlopp

timmar h/v h/1000 m 3 avlopp

drift/tillsyn 34 0,65 11,2

akut underhåll 0 0,00 0,00

förebyggande underhåll 0 0,00 0,00

förnyelse 0 0,00 0,00

nyanskaffning 0 0,00 0,00

fastighetsunderhåll 0 0,00 0,00

planering/utredning 0 0,00 0,00

övertid 0 0,00 0,00

AKristia.xls Skrivet av Vattenverket 2011-03-24

ANVÄNDA METODER av Karlskrona kommuns laboratorium, ackrediteringsnummer 1042. Bilaga 12

Kemi

Analyskod Analysvariabel Metod (referens) Enhet Mätområde 1 Mätosäkerhet 2

QV Flöde avläst av provtagare* Flödesmätare m 3 /dygn

BOD7-NAE BOD7, Biokemisk syreförbrukning SS-EN 1899-1 mg/l O2 3-6000 18 %

CORG-TKC TOC (totalt organiskt kol) SS-EN 1484-1 mg/l C 0,5-500 31-6 %

NTOT-AJENA Kväve, totalhalt bundet SS-EN 12260:2004 modifierad teknisk luft mg/l N 0,1-40 31-11 %

NH4N-NB mg Ammoniumkväve SS-EN ISO 11732:2005 mg/l N 0,006-4,0 63-6 %

NO23N-NA mg Nitrit-nitratkväve (summa) SS-EN ISO 13395-1 mg/l N 0,005-3,0 47-3 %

PTOT-NS mg Fosfor, total SS-EN ISO 6878:2005 mg/l P 0,01-0,80 36-5 %

PH-KK pH SS 02 81 22-2 modifierad temp.kompensation pH-enheter 3-11 ± 0,16 enheter

TEMP PH Temperatur vid pH-bestämning* º C

AL-AS Aluminium, syralösligt SS 02 82 10 mg/l Al 0,01-0,4 92-6 %

FE-NF Järn SS 02 81 52-2 mg/l Fe 0,01-3,0 48-4 %

STR-STG Suspenderade ämnen SS-EN 872-2 mg/l 2 100-7 %

CL-NM Klorid SIS 02 81 20 mg/l Cl 5-100 12-3 %

kg/d BOD7 BOD7-belastning* Beräknad utifrån BOD7-halt och flöde kg/dygn

kg/d TOT-N Kväve-belastning* Beräknad utifrån totalkvävehalt och flöde kg/dygn

kg/d TOT-P Fosfor-belastning* Beräknad utifrån totalfosforhalt och flöde kg/dygn

1

Analyserbart haltområde utan spädning av provet.

2

Mätosäkerhetsspann för hela mätområdet. För absolut mätosäkerhet vid aktuell halt hänvisas till analysrapporten med angivet provnummer.

* Ingår ej i ackrediteringen.

Bilaga 12




TRENDKURVOR

Trendkurvor för halter BOD7 och totalfosforutsläpp under 2010 följer (2 sidor).

Bilaga 13

mg/l

20

18

16

14

12

10

8

6

4

2

0

BOD utgående

2010-01-15 2010-02-26 2010-05-12

Sida 1

mg/l

7

6

5

4

3

2

1

0

Ptot utgående

2010-01-15 2010-02-26 2010-05-12

Sida 1

MILJÖRAPPORT FÖR ÅR 2010 - Karlskrona kommun

Transform your PDFs into Flipbooks and boost your revenue!

MILJÖRAPPORT FÖR ÅR 2010 - Karlskrona kommun

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
