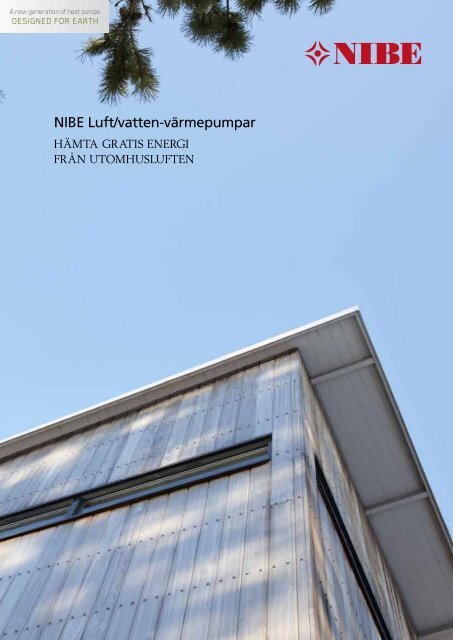

NIBE Luft/vatten-värmepumpar
Hämta gratis energi
från utomHusluften

NIBE AIR/WATER 2
+ –

gratis energi, någon?
Titta ut genom fönstret. Vad ser du? Gatan, huset mitt emot, träd,
åkrar? Vi på NIBE ser en gratis energikälla – luften.
Tro det eller ej, men du kan faktiskt använda utomhusluften – en av naturens helt kostnadsfria
gåvor – både för att värma upp och för att kyla ditt hem. Till och med vid temperaturer
under 0 °C finns det värme i den omgivande luften. När du koncentrerar värme med hjälp
av en luft/vatten-värmepump från NIBE kan du få ut så mycket energi att det räcker till såväl
vattenradiatorer som golvvärme och varmvatten. Vissa luft/vatten-värmepumpar kan användas
som luftkonditioneringsaggregat för att kyla huset under sommaren.
Fantastiskt men sant. Vi vet, för vi har redan använt värmepumptekniken i Sverige i mer
än 30 år.
NIBE LUFT/VATTEN 3

VARFÖR VÄLJA EN LUFT/VATTEN-VÄRMEPUMP FRÅN NIBE?
NIBE LUFT/VATTEN 4

Du sparar pengar
Med en luft/vatten-värmepump blir det mycket billigare att värma
upp ditt hem och varmvatten. Du kan sänka uppvärmnings-
kostnaden med upp till 75%, även om den exakta siffran påverkas
av ett antal faktorer, som var du bor, bostadsytan, vilken NIBEprodukt
du väljer och om du använder systemet även för kylning.
Den initiala investeringen är relativt liten, eftersom luft/vatten-
värmepumpar, till skillnad från bergvärmepumpar, varken kräver
borrhål eller slingor i marken. Och investeringen återbetalar sig
snabbt, tack vare att NIBEs värmepumpar har ovanligt hög verkningsgrad.
Nu när energipriserna stiger hela tiden kommer du
sannolikt inte att ångra dig. Faktum är att du kommer att kunna
glädja dig åt besparingar från första månaden.
Minska CO -utsläppen
2
Ett annat mycket gott skäl att välja en NIBE luft/vatten-värmepump
är att dess miljöpåverkan är mycket liten. Genom att installera
en luft/vatten-värmepump från NIBE kan du faktiskt halvera bostadens
CO -utsläpp. Detta beror främst på att värmepumpen
2
arbetar helt utan förbränningsprocesser – den fungerar genom
att uppgradera den naturligt förekommande energin i utomhusluften
för att värma upp bostad och tappvarmvatten.
Det ger mycket lägre CO 2 -utsläpp än något traditionellt bränsle-
baserat uppvärmningssystem och är orsaken till att NIBE luft/
vatten-värmepumpar är klassade som förnyelsebara energikällor.
Kg CO2 -utsläpp per kWh värmeenergi
0,50
0,45
0,40
0,35
0,30
0,25
0,20
0,15
0,10
0,05
0,0
CO2 -utsläpp för olika värmesystem
Direktel Gas Olja Värmepump
Tänk på
I Europa byggs ungefär en miljon nya hus varje år.
Om värmepumpar installerades i alla dessa skulle vi släppa ut
mer än 3 600 000 ton CO mindre per år. Det motsvarar
2
ungefär en miljon bilar!
Var du 0,250än
bor kan du installera en luft/vatten-värmepump och få
uppvärmning och tappvarmvatten effektivt, säkert och problemfritt
till en 0,200 bråkdel av kostnaden för alternativa metoder och en bråkdel av
miljöpåverkan.
Heat cost
in
€ per
kWh
0,150
0,100
Running cost for various heating systems
Hur klarar NIBEs luft/vatten-värmepumpar jämförelsen med
traditionella värmepannor?
0,050
Enkelt uttryckt ger de tre gånger högre energiutbyte. Med kon-
0,000
ventionella olje- eller gaspannor får man ut mindre än 1 kWh
Low
High
Low
värmeenergi electricity för varje cost electricity kWh cost tillförd energi. Med en electricity luft/vatten- cost
värmepump från NIBE får man ut i genomsnitt 3 kWh värmeenergi
för varje kWh tillförd elenergi. Slutsatsen är uppenbar –
en värmepump är det absolut bästa sättet att få låga kostnader
för uppvärmning och varmvatten.
Kostnad per kWh i kronor
2,50
2,00
1,50
1,0
0,50
0,00
Direct Electric Direct Electric Gas boiler Oil boiler Heat pump Heat pump
High
electricity cost
Driftkostnader för olika värmesystem
Direktel Gas Olja Värmepump
NIBE LUFT/VATTEN 5

Hur får man värme från
kall luft?
Värmepumptekniken bygger faktiskt på en mycket
enkel, välkänd princip. Värmepumpar fungerar på
liknande sätt som vanliga kylskåp, fast omvänt.
Huvudkomponenterna i en värmepump är kompressor, expansionsventil
och två värmeväxlare (förångare och kondensor).
En fläkt för in utomhusluft i värmepumpen, där den kommer till
förångaren. Förångaren ingår i ett slutet system som innehåller ett
köldmedium som förgasas vid mycket låg temperatur. När utomhusluften
når förångaren förgasas köldmediet.
En kompressor ger sedan gasen så hög temperatur att kondensorn
kan överföra värme till husets värmesystem. Samtidigt återgår
köldmediet till vätskeform, klart att än en gång ta upp värme och
förgasas.
NIBE LUFT/VATTEN 6
1. Värme från utomhusluften dras in av fläkten. Köldmediet i förångaren
är kallare än luften, vilket gör att värme överförs från luften till köldmediet,
som förångas och därvid absorberar energi från utomhusluften.
2. Ångan går till kompressorn, där tryck och temperatur ökas.
3. Den heta ångan går in i kondensorn och avger värme när den kondenserar.
4. Köldmediet går till expansionsventilen, temperatur och tryck faller, varpå
köldmediet går tillbaka till förångaren.

fler goda skäl att installera
en luft/vatten-värmepump från niBe
– NIBE luft/vatten-värmepumpar är lätta att
installera, använda och underhålla.
– De kan installeras på praktiskt taget all slags
mark.
– De kan kombineras med ett antal olika energikällor,
beroende på tillgänglighet och pris.
– Idealiska för golvvärme och vattenradiatorer,
och vissa modeller har dessutom kylfunktion.
– De behöver inte naturgastillförsel, ventilation
eller skorsten.
– NIBE luft/vatten-värmepumpar ger ren och
diskret uppvärmning.
– De är byggda för att hålla, så du kan slappna
av och njuta av kostnadseffektiv, problemfri
uppvärmning under många år.
NIBE LUFT/VATTEN 7

presentation av
niBe luft/vatten-värmepumpar
NIBE LUFT/VATTEN 8

NIBE LUFT/VATTEN 9

välj ditt värmepumpsystem Här
På de följande sidorna presenterar vi två alternativa luft/vatten-värmepumpsystem:
NIBE F2026 eller NIBE F2300 och NIBE SPLIT. När du väljer värmepump finns det flera
faktorer som måste övervägas. Bostadens storlek, befintligt värmesystem, bostadens
energibehov och det lokala klimatet påverkar beslutet. Be din lokala NIBE-installatör
göra en energiberäkning och inspektera ditt befintliga värmesystem.
NIBE F2026 / NIBE F2300
Trygghetsförsäkrad i tio år
När du köper en NIBE F2026 ingår sex års trygghetsförsäkring
som du kan förlänga till tio år. Läs mer på nibe.se/forsakring.
Tekniska data
NIBE F2026
Max. temperatur framledning 58 °C
Arbetsområde, utomhustemperatur: -20 till 35 °C
Höjd (utan fötter) 1045 mm
Höjd (med fötter) 1095 mm
Bredd 1200 mm
Djup 500 mm
Vikt 120/126/132 kg
Avgiven effekt*
NIBE F2026-6 6,5 kW
NIBE F2026-8 8,4 kW
NIBE F2026-10 10,3 kW
Spänning
* 7 °C utomhustemperatur/45 °C framledning.
400 V 3-fas
NIBE LUFT/VATTEN 10
När ska du välja NIBE F2026/ F2300?
NIBE F2026/ F2300 fungerar bra i ett normalstort till stort hushåll.
Den kan konfigureras på många olika sätt, med kompletterande
värmesystem, varmvattenberedare och ackumulatortankar
av olika storlekar.
NIBE F2026/ F2300 fungerar bra i nedanstående situationer.
– Du har vattenburet värmesystem, huset är större än 150 m2 och/eller husets värmebehov är minst 9 kW.
– Du använder för närvarande mer än 2,5 m3 olja eller
19 000 kWh/år för uppvärmning och varmvattenberedning.
– Du vill ha en verkligt tystgående värmepump.
NIBE F2026/ F2300 är den tystaste i sin klass.
– Du har en pool som du vill värma upp med samma system
under sommaren.
– Du vill sänka kostnaderna genom att installera en värmepump
men ämnar behålla den befintliga pannan.
– Om du förväntar dig över genomsnittlig varmvattenförbrukning,
till exempel för att du har en jacuzzi eller många gäster,
kan NIBE F2026/ F2300 användas i ett anpassat system som
kan hantera detta behov.
– Du behöver mer energi än en enda NIBE F2300 kan ge.
Upp till nio värmepumpar kan användas tillsammans.
– Du letar efter en flexibel lösning som uppfyller just ditt behov
av värme och varmvatten.
NIBE F2300
Max. temperatur framledning 65 °C
Arbetsområde, utomhustemperatur: -25 till 40 °C
Höjd (med benställning) 1385 mm
Bredd 1455 mm
Djup 620 mm
Vikt 225/230 kg
Avgiven effekt*
NIBE F2300-14 14 kW
NIBE F2300-20 18 kW
Spänning 400 V 3-fas
* 7 °C utomhustemperatur/45 °C framledning.
Mer teknisk information finns på www.nibe.se

NIBE SPLIT
Trygghetsförsäkrad i tio år
När du köper en NIBE SPLIT ingår sex års trygghetsförsäkring
som du kan förlänga till tio år. Läs mer på nibe.se/forsakring.
Tekniska data
NIBE SPLIT
Driftspänning
Arbetsområde vid uppvärmning
400 V 3-fas
med kompressor (omgivningstemperatur)
Arbetsområde vid kylning
-20 till 43 °C
(omgivningstemperatur) 15 till 43 °C
Max. temperatur framledning (ned till -20 °C), endast kompressor 58 °C
Max. temperatur framledning, med elpatron 65 °C
Varmvattenflöde vid 40 °C Max. 16 liter/minut
Innedel NIBE ACVM 270
Elpatron Max. 9 kW
Volym, totalt 270 l
Höjd 1760 mm
Erforderlig reshöjd* 2000 mm
Bredd 600 mm
Djup 660 mm
Vikt 140 kg
Spänning 400 V 3-fas
* Med fötter avmonterade blir höjden 1970 mm.
Mer teknisk information finns på www.nibe.se
När ska du välja NIBE SPLIT?
NIBE SPLIT är ett utmärkt alternativ för enfamiljsbostäder och
ger väldigt hög verkningsgrad tack vare kompressorns
varvtalsreglering. Det finns ingen risk att rören mellan inneoch
utedel fryser ens om det blir ett långvarigt strömavbrott
mitt i kallaste vintern.
NIBE SPLIT fungerar bra i nedanstående situationer.
– Du har vattenburet värmesystem, huset är mindre än
150 m2 och/eller husets värmebehov är max 9 kW.
Detta gäller för områden där utomhustemperaturen går
under –20 °C. I områden där utomhustemperaturen inte
går under –20 °C kan husets värmebehov vara max 12 kW.
– Du använder för närvarande mindre än 3,5 m3 olja eller
26 000 kWh/år för uppvärmning och varmvattenberedning.
– Du är intresserad av en lösning som även kan kyla.
– Du bor i kallt klimat där det ibland blir strömavbrott.
Eller du har ett fritidshus som inte får daglig tillsyn.
– Du vill ha en utedel med små och nätta mått.
– Ditt nuvarande uppvärmningssystem är baserat på direktverkande
el och:
– du har en luft/luft-värmepump som behöver bytas ut.
– du vill dessutom byta ut din varmvattenberedare och
installera två eller fler fläktkonvektorer.
– du vill ha jämnare temperatur i huset.
– du vill behålla din befintliga värmepanna som reserv.
Med NIBE SPLIT kan den dockas och styras direkt från
innedelen.
Utedel NIBE AMS 10-8
Husets värmebehov 3 – 9 kW
Kompressor Twin Rotary
Höjd 595 mm
Bredd 780 mm
Djup 340 mm
Vikt 60 kg
Avgiven kompressoreffekt, EN14511 7/45 uppvärmning 3 – 8 kW
Avgiven kompressoreffekt, EN14511 35/18 kylning 2,7 – 10,7 kW
Max. avstånd mellan inne- och utedel, köldmedierör. 15 m
Utedel NIBE AMS 10-12
Husets värmebehov 5 – 9 kW
Kompressor Twin Rotary
Höjd 845 mm
Bredd 970 mm
Djup 370 mm
Vikt 74 kg
Avgiven kompressoreffekt, EN14511 7/45 uppvärmning 3,5 – 12,0 kW
Avgiven kompressoreffekt, EN14511 35/18 kylning 3,3 – 12,0 kW
Max. avstånd mellan inne- och utedel, köldmedierör. 12 m
NIBE LUFT/VATTEN 11

niBe f2026 ocH f2300
NIBE F2026 är en luft/vatten-värmepump med
hög verkningsgrad, lämplig för den normalstora
villan. NIBE F2300 är lämplig för större villor
eller fastigheter. Båda är avsedda att dockas
till vattenburna värmesystem.
Vi väljer här att fokusera på vår NIBE F2026.
Mer info om båda produkterna finns på
www.nibe.se
Tack vare den effektiva scrollkompresson, som arbetar ned till
-20 °C, är NIBE F2026 även lämplig för lite strängare klimat.
Den använder utomhusluften som sin främsta energikälla, vilket
gör att varken borrhål eller slingor i marken behövs.
NIBE F2026 kan anslutas till ett antal olika inomhusmoduler som
håller bostaden och varmvattnet behagligt varma, medan både
utsläpp och kostnader minskas med upp till 65%. Om du har
en pool kan du använda NIBE F2026 för att värma upp den
under sommarmånaderna, när inte värmepumpens hela
kapacitet används för att värma bostaden och varmvattnet.
NIBE LUFT/VATTEN 12
1 Tystgående
LÅG LjUDNIVÅ
Komponenterna är utvalda för att dämpa
ljudet, vilket resulterar i låg ljudnivå.
2 Övervaknings- och säkerhetssystem
DRIFTSäKERHET UNDER HELA
VäRMEPUMPENS LIVSLäNGD
Om det uppstår en situation som med
tiden kan skada maskinen, stoppar övervakningssystemet
automatiskt värmepumpen.
Beroende på hur allvarligt problemet är kan
värmepumpen starta om automatiskt.
3 Integrerad intelligent styrning
FöR OPTIMAL STyRNING AV
VäRMEPUMPEN
Styrenheten ställs in under installation
eller service och hanterar automatiskt alla
värmepumpens funktioner – avfrostning,
stopp vid max- respektive mintemperatur,
inkoppling av kompressorvärmare etc.
Dessutom kan antal starter och drifttid
avläsas.
4 Automatisk 2-stegs kapacitets-
reglering av fläkten
EKONOMISK DRIFT
Fläkten går med högre varvtal på vintern,
när energibehovet är större, och med lägre
varvtal under höst och vår, då mindre
energi går åt – vilket också ger fördelen
med ännu lägre ljudnivå.
5 Slittåliga material
ByGGD FöR ATT TÅLA ALLA VäDER
Materialen i värmepumpen NIBE F2026
är särskilt slittåliga, så värmepumpen
kommer att hålla länge även under
krävande utomhusförhållanden.
Till exempel skyddas förångaren från att
rosta av två korrosionsskyddsskikt.
6 Diskret design
PASSAR IN I TRäDGÅRDEN
Det neutrala utseendet gör att
NIBE F2026 inte drar uppmärksamheten
till sig i trädgården, utan diskret smälter
in i omgivningen.
7 Inbyggd anpassningsbarhet
OLIKA MöjLIGA INOMHUSENHETER
För att komplettera värmesystemet
erbjuder NIBE ett antal färdiga kombinationer
med inomhusenheter som är konstruerade
för att samverka optimalt med
NIBE F2026. En NIBE-installatör kan hjälpa
dig att välja den bästa kombinationen för
just ditt hushåll.

vad gör att niBe f2026 är så mångsidig
ocH Har så Hög verkningsgrad?
8 Scrollkompressor
FöR OAVBRUTEN DRIFT äVEN I DE
KALLASTE KLIMAT
Luft/vatten-värmepumpen NIBE F2026 har
en scrollkompressor med hög verkningsgrad,
vilket tillåter drift även när temperaturen
kryper ner till -20 °C.
1
5
6
7
4
9 Avancerad avfrostning
MER EKONOMISK DRIFT
En avancerad avfrostningsfunktion håller
kylbatteriet fritt från is i alla väder. Det ger
längre total drifttid och minskar därmed
mängden energi som måste tas från andra,
dyrare värmekällor.
2
9
3
11
10
8
10 Inbyggd intelligent styrning
KOMPLETT ENHET MINSKAR BEHOVET
AV TILLBEHöR
Det inbyggda styrsystemet i NIBE F2026 gör
att värmepumpen kan fungera fristående och
ge energi till många olika slags utrustning.
I de flesta fall kan den göra det utan
ytterligare intelligenta tillbehör.
11 Inbyggt kondensvatttentråg
SäKER DRIFT
Det inbyggda kondensvattentråget i
NIBE F2026 gör att kondensvatten
(som bildas vid vissa väderlag) enkelt och
smidigt leds undan utan att skada produkten.
NIBE LUFT/VATTEN 13

fem olika system med
luft/vatten-värmepumpen niBe f2026/ f2300
NIBE har många olika tillbehör och kompletta inomhusmoduler.
Inomhusmodulerna har utvecklats tillsammans med våra luft/vattenvärmepumpar
för att optimera deras verkningsgrad och ge största
möjliga besparingar. För att kunna välja det lämpligaste av de nedanstående
systemen måste du känna till bostadens ungefärliga årliga
energibehov. Be din lokala NIBE-installatör göra en energiberäkning
och inspektera ditt befintliga värmesystem.
”Plug and Play” värmesystem som
passar för normalstora hushåll
Passar för normalstora hushåll
med låg takhöjd
NIBE LUFT/VATTEN 14
NIBE F2026 luft/vatten-värmepump 6 till 10 kW +
NIBE VVM 300 inomhusmodul
NIBE F2026-6, -8 eller -10 luft/vatten-värmepump tillsammans
med inomhusmodul NIBE VVM 300 är enkel att installera och
utgör en komplett enhet för värme och varmvatten.
Inomhusmodulen och NIBE F2026 är konstruerade tillsammans
för optimal prestanda och för att möjliggöra största möjliga
energibesparing.
NIBE VVM 300 innehåller 155 liter varmvatten och har en styrenhet
med temperaturkompensation för bästa ekonomiska
drift. Den har också elpatron som reserv samt cirkulationspumpar,
tryckexpansionskärl för värmevatten samt påfyllningskrets.
Med hjälp av tillbehör kan detta flexibla system till och med värma
upp en pool. Det kan också styra två värmesystem samtidigt,
till exempel golvvärme i bottenvåningen och vattenradiatorer i
övervåningen.
Det mest effektiva och kompletta systemet som även blivit vårt
mest populära luft/vatten-system.
NIBE F2026 luft/vatten-värmepump 6 till 10 kW +
NIBE EVP 270 inomhusmodul
NIBE EVP 270 inomhusmodul, som kan användas med
NIBE F2026 luft/vatten-värmepump -6, -8 eller -10 kW, är
speciellt framtagen för installation i hus/källare där det är lågt
i tak. Med inomhusmodulen NIBE EVP 270 värms varmvatten
i en kopparslinga inne i ackumulatortanken, vilket tar mindre
plats än en separat varmvattenberedare, och därmed kan
enheten göras mindre. Vid större varmvattenbehov bör EVP 270
kompletteras med en extra varmvattenberedare.
Om det blir mycket kallt och värmepumpen inte kan generera
hela bostadens värmebehov tillförs mer värme av elpatronen i
NIBE EVP 270.

Tillåter användning av stor kompressor och
dockning till annan värmekälla som solenergi
För unika, skräddarsydda
uppvärmningssystem
För användning med befintlig panna
NIBE F2026/ F2300 luft/vatten-värmepump
10 till 14 kW (20 kW*) + NIBE EVP 510 inomhusmodul
Tillsammans utgör NIBE F2026/ F2300 och NIBE EVP 510 ett
komplett uppvärmningssystem. Kombinationen är idealisk för
bostäder med hög energiförbrukning. Det är också det bästa alternativet
för den som vill ha en värmepump som täcker största
möjliga del av bostadens energibehov, för att så långt som möjligt
undvika att använda elpatronen. Om det blir mycket kallt
och värmepumpen inte kan generera hela bostadens värmebehov
tillförs mer värme av elpatronen i NIBE EVP 510.
Varmvatten värms i en kopparslinga i NIBE EVP 510, vilken
genererar tillräckligt mycket varmvatten (24 liter/minut) för
en normalfamilj.
NIBE EVP 510 har ovanligt stor kapacitet att ackumulera värme,
vilket gör den speciellt lämplig för anslutning till solenergisystem.
* Beakta laddpumpens kapacitet i EVP 510.
NIBE F2026/ F2300 luft/vatten-värmepump 6 till 20 kW
+ NIBE SMO 10 ger ett unikt, anpassat system
Med hjälp av styrenheten NIBE SMO 10 kan du kombinera en NIBE
F2026/ F2300 luft/vatten-värmepump med annan utrustning och
skapa ett eget, anpassat värmesystem. Börja med en värmepump
NIBE F2026/ F2300. Om du behöver mer effekt kan du installera
upp till nio värmepumpar i samma system. Med den intelligenta
styrenheten SMO 10 kan NIBE F2026/ F2300 utan problem ingå i
många olika sammanhang. Exempel:
– Ansluten till ett annat värmesystem, som gas, olja, el
eller fjärrvärme.
– Ansluten till varmvattenberedare NIBE VPA/VPB av lämplig
storlek för hushållets varmvattenbehov.
– Om du har en pool kan SMO 10 ansluta värmepumpen
till poolen och värma upp den också.
– I system som styrs av SMO 10 kan även solpaneler ingå,
så att du kan komplettera med solenergi när den är
tillgänglig.
NIBE F2026/ F2300 luft/vatten-värmepump 6 till 20 kW
+ ett befintligt värmesystem, som ved- eller oljepanna
NIBE F2026/ F2300 är en intelligent värmepump som kan samverka
med praktiskt taget alla befintliga värmesystem, som ved-,
olje- eller gaspanna.
Om du har vedpanna kopplas NIBE F2026/ F2300 till ackumulatortanken
där varmvattenberedaren finns. När vedpannan
inte används startas värmepumpen automatiskt och utgör en
ekonomisk värmekälla. Värmepumpen styrs av en termostat i
ackumulatortanken.
Om du har olje- eller gaspanna ansluts värmepumpen till värmekretsen
strax före pannan och tillför värme till uppvärmningen av
bostaden, men inte till uppvärmning av varmvatten. NIBE F2026/
F2300 styrs av en rumstermostat (tillbehör).
Båda dessa installationer använder befintlig utrustning, vilket
håller nere installationskostnaden. Kombinerade system av den
här typen kan dock ge energibesparing på högst 50%.
NIBE LUFT/VATTEN 15

REFERENSHUS MED NIBE LUFT/VATTEN-VäRMEPUMP OCH SOL
med ett miljömässigt HållBart värmesystem mår vi Bra,
Både på insidan ocH utsidan!
NIBE LUFT/VATTEN 16

Bakgrunden
När jonas Fröberg köpte familjehemmet nära Karlskrona i södra
Sverige var golvytan bara 80 m 2 och huset behövde omfattande
renovering. Den ursprungliga träbyggnaden från 1938 var bara
avsedd som sommarstuga, så den hade en antik eldriven varmvattenberedare
och ett ineffektivt värmesystem med direktverkande
el.
Under två år arbetade familjen Fröberg med att bygga om sommarstugan
till permanentbostad, utökade bostadsytan till 200 m 2
och installerade modern isolering och energisnåla fönster.
Under renoveringen ställdes de inför det viktiga beslutet att välja
vilken slags energikälla som skulle tillhandahålla bostadens värme
och varmvatten. Det viktigaste för dem var att installera ett
system som gav minsta möjliga energiförbrukning och miljö-
påverkan. Familjen Fröberg var övertygade om att det enda
rätta var att investera i ett komplett, miljöhållbart system
med hög verkningsgrad.
Lösningen
Familjen Fröberg valde en luft/vatten-värmepump från NIBE
tillsammans med solpaneler. Kombinationen av solpaneler och
värmepump gör att de kan utnyttja solenergi när den är
tillgänglig, utan att vara beroende av den. Dessutom kan de välja
en kraftfull kompressor som kan ta ut så mycket energi som möjligt
från utomhusluften under vintern. När vädret är milt kräver
en kraftig kompressor en stor vattentank för att fungera korrekt.
Därför valde de NIBE EVP, en komplett enhet som ger värme och
varmvatten.
Villa uppvärmd med NIBE F2026/ F2300 luft/vatten-värmepump
(Hushållsel tillkommer med ca 5 000 kWh/år)
Resultatet
NIBE luft/vatten-värmepump kan minska energikostnaden med
upp till 65%.I familjen Fröbergs hus betyder det en årlig energiförbrukning
på mindre än 10 000 kWh per år, jämfört med
25 000 kWh med traditionell eluppvärmning av ett hus av den
här storleken. Dessutom täcker solpanelerna hela varmvattenbehovet
under halva året, när radiatorerna inte behövs.
Mulna dagar under vintern, när solpanelerna inte kan ge tillräckligt
mycket värme, arbetar kompressorn. När det blir ännu kallare,
och värmepumpen inte kan generera tillräcklig energi, finns fortfarande
el som reserv. Solen ersätter en del av den energi kompressorn
skulle ha använt, vilket gör att varje kilowatt som tillförs
värmesystemet ger 4 eller 5 kilowatt till uppvärmning.
Familjen Fröbergs miljöengagemang går ännu längre.
”Vi köper den el som behövs för att driva värmepumpen från ett
närliggande vindkraftverk, vilket gör att vår bostad är koldioxid-
neutral”, säger Jonas.
BESPARINGSTABELL MED NIBE F2026 & NIBE F2300
Luft/vatten-värmepump F2026-6 F2026-8 F2026-10
Nuvarande totalbehov olja (m3 /år) 2 2,5 3 3 4 5 4 5 6
Alt. motsvarande totalbehov el (kWh/år) 15.000 18.750 22.500 22.000 30.000 37.500 30.000 37.500 45.000
Besparing (kWh/år)* 9.200 11.200 13.000 14.000 17.700 20.600 18.000 22.200 25.200
Luft/vatten-värmepump F2300-14 F2300-20
Nuvarande totalbehov olja (m3 /år) 5 6 7 8 10 12
Alt. motsvarande totalbehov el (kWh/år) 37.500 45.000 52.500 60.000 75.000 90.000
Besparing (kWh/år)* 25.500 30.000 33.900 39.000 46.300 52.100
* Angivna värden är baserat på klimatzon Stockholm och endast grova riktvärden.
För korrekt dimensionering, rådgör alltid med din installatör.
NIBE LUFT/VATTEN 17

niBe split
NIBE SPLIT är en driftklar ”Plug and Play”-enhet för värme, varmvatten och kyla.
Systemet är enkelt att installera och hantera och har diskret, tidlös design.
Fungerar effektivt när det är som kallast ...
Många värmepumpar slutar fungera precis när man behöver dem
som bäst, men NIBE SPLIT har ovanligt brett driftområde. Den kan
generera varmvatten till uppvärmning upp till 58°C (65°C med
elpatron) och arbetar utan problem även när utomhustemperaturen
faller till -20°C. I de fall då värmepumpen inte kan generera
tillräckligt mycket värme för att uppfylla hushållets värmebehov,
aktiverar styrenheten den inbyggda elpatronen eller kompletterande
värmekälla, som solenergi, gas eller ved.
1 Varvtalsstyrd Twin Rotary-
kompressor
SMÅ FöRLUSTER –
VäRMEFöRSöRjNINGEN ANPASSAS
TILL BEHOVET
Kompressorn kan arbeta med 30 till 100%
av full kapacitet. Varvtalsstyrningen
anpassar automatiskt varvtalet till hushållets
energibehov. Den är konstruerad
för att fungera effektivt även vid låg
utomhustemperatur, när huset har störst
behov av värme.
2 Kompressorstyrning
HöG VERKNINGSGRAD VID LÅG
OMGIVNINGSTEMPERATUR
Kompressorn styrs så att den har hög
verkningsgrad även vid låg utetemperatur.
3 Expansionsventil
BäTTRE PRECISION I KöLDMEDIE-KRETSEN
Expansionsventilen i NIBE SPLIT valdes för
sin precision. Resultatet är hög verkningsgrad
och noggrann kapacitetsstyrning för
både kyla och värme.
4 Höljets ytbeläggning
SNyGGT OCH HÅLLBART
Utedelen har två lager epoxilack, vilket
ger snyggt och bestående utseende.
5 Flänsförsedd förångare
HöG PRESTANDA OCH LÅNG LIVSLäNGD
Flänsarna tar upp eller avger energi från
och till omgivande luft vid uppvärmning
respektive kylning. En polymerbeläggning
ger god beständighet och den speciella
ytan ger bättre värmeöverföring till och
från luften.
NIBE LUFT/VATTEN 18
6 Låg startström
FöRHINDRAR ATT ANDRA ELEKTRONISKA
ENHETER STöRS
NIBE SPLIT har varvtalsstyrd kompressor med
låg startström. Eftersom den startar långsamt
och gradvis varvar upp till erforderlig kapacitet
stör systemet inte andra elektroniska
anordningar i byggnaden.
4
... och när det är som varmast
Den som har en NIBE SPLIT värmepump kan också välja att
använda den för att ge kyla när det blir för varmt. I bostäder med
vattenradiatorer eller golvvärme åstadkoms detta genom att man
lägger till fläktkonvektorer. Till skillnad från traditionella kylsystem,
som stannar och startar utifrån termostatsignaler, ger NIBE SPLIT
kyla utgående från hushållets behov, och sprider behaglig temperatur
jämnt i bostaden.
Nedan har vi lyft fram några av de nyckelfunktioner som ger
NIBE SPLIT så hög prestanda och verkningsgrad.
7
7 Fläkt (motor och blad)
SPARAR ENERGI
Fläkten drivs av en energisnål motor med
variabelt varvtal, så att bara erforderlig
luftmängd används. Bladen är speciellt
konstruerade för att flytta största möjliga
luftmängd med minsta möjliga ljudnivå.
2
1
6
5
3
Utedel NIBE AMS 10-12

8
8 Manöverpanel
ENKEL MANöVRERING
Det användarvänliga gränssnittet styr både
inne- och utedelen så att alla kan dra nytta
av alla fördelar med NIBE SPLIT-systemet.
Nämligen en installation med unikt hög
verkningsgrad, vilken anpassar uteffekten
till hushållets varierande behov.
9 Cirkulationspump
ENKELT SySTEM FöR UPPVäRMNING
VID BEHOV
Pumpen drivs av en energisnål DC-motor
med variabelt varvtal, så att bara erforderlig
vattenmängd cirkuleras.
10 Isoleringen
HÅLLER KVAR VäRME OCH FöRHINDRAR
DROPPANDE
Energiförluster begränsas av ett tätt isoleringsskikt
på komponenterna. Detta skikt förhindrar
också kondensation på ledningar och droppande
i kylläge. Isolering av vattentanken
minimerar värmeförlusten och sparar pengar.
11 Integrerad värmeväxlare
VARMVATTEN NäR DU BEHöVER DET
Värmeväxlaren är integrerad i värmetanken,
den är korrosionsresistent och ytan är behandlad
för bättre värmeöverföring. Det ger större
kapacitet och bättre tillförlitlighet.
12 Styrsystem
HANTERAR ENERGIANVäNDNINGEN I
BOSTADEN
Styrsystemet känner av husets behov och
anpassar sig efter det. Det övervakar och styr
utedelens kompressorvarvtal, fläktvarvtal och
avfrostning. Resultatet blir dynamisk och
variabel temperatur och tillförsel av
värme/kyla.
10
12
11
9
Innedel NIBE ACVM 270
NIBE LUFT/VATTEN 19

niBe split installerad
i din Bostad
Tre funktioner
VäRME/KyLA/VARMVATTEN
NIBE SPLIT – ett enda system som klarar alla
behov av värme, kyla och varmvatten.
Innedel
ENKEL, PRyDLIGT FöRPACKAD MODUL
NIBE har använt avancerad teknik för att
skapa en komplett systemkonstruktion.
Den nätta innedelen passar i ett utrymme
på 60 x 66 x 180 cm.
Elinstallation
BIDRAR TILL ATT GöRA INSTALLATIONEN ENKEL
Utedelen behöver ingen separat elanslutning.
Den är kopplad till innedelen, som i sin tur
ansluts till elnätet.
Utedelen
KOMPAKT MED LITET UTRyMMESBEHOV
Utedelen är marknadens minsta,
med tilltalande, tidlös design.
Köldmedium i ledningar
INGEN FRySRISK
Utomhusledningarna fryser inte ens vid låg
utomhustemperatur, eftersom de är fyllda med
köldmedium i stället för vatten.
Flexibel placering
VäLj EN DISKRET PLACERING
Utedelen kan placeras var som helst upp till
12 (AMS 10-12) och 15 (AMS 10-8) meters
köldmedierörlängd från innedelen, så du är
fri att välja den lämpligaste placeringen.
Det finns möjlighet att placera utedelen
upp till 30 meter från innedelen men då
krävs extra påfyllning av köldmedie.
Utedelen är förfylld med köldmedium
ENKEL INSTALLATION OCH MILjöVäNLIG
Utedelen är förfylld med köldmedium till
hela systemet. Köldmediet har liten miljöpåverkan
och skadar inte ozonskiktet.
Placering av värmepump
DET FINNS TVÅ INSTALLATIONSMöjLIGHETER
Välj mellan väggmontering eller fristående på
marken med NIBEs stativ (tillbehör).
NIBE LUFT/VATTEN 20

Flexibel inomhusinstallation
VäxLA FUNKTION EFTER ÅRSTID
NIBE SPLIT kan användas för både värme
och kyla. Vattenburen värmedistribution sker
med radiatorer eller golvvärmesystem.
Kyla sker med separata fläktkonvektorer.
Kompatibilitet
KOPPLAS ENKELT SAMMAN MED ANDRA
ENERGIKäLLOR
Om du vill använda ytterligare en energikälla
kan NIBE SPLIT anslutas till exempelvis solvärmepanel
eller befintlig värmepanna.
Grön energianslutning
EMISSIONSFRI VäRME OCH KyLA
Om du kompletterar energin från NIBE SPLIT
värmepump med en alternativ energikälla,
som solenergi, får du ett system som är nästan
emissionsfritt.
NIBE LUFT/VATTEN 21

REFERENSHUS MED NIBE SPLIT
gasräkningarna försvann i svedala
FAKTA
Namn Bert Åkerberg
Ort Svedala
Hus Villa, 1-plan, 140 kvm + 40 kvm garage
Uppvärmning NIBE SPLIT, innedelen placerad i garage.
NIBE LUFT/VATTEN 22

”
Bert Åkerberg är en av många skåningar som haft sin villa inkopplad
på det naturgasnät som drogs i landskapet på 80-talet.
Då ansågs detta vara en ren energi, med mindre utsläpp än den
enda konkurrenten – olja. Och dessutom med ett lägre pris.
Men nu är det andra tider.
– Min gaspanna hade sett sina bästa dagar, berättar Bert som
till vardags är brandmästare i Svedala.
– Och med de priser som det nu är på gas, så kändes det inte så
lockande att fortsätta. även om de nya pannorna är effektivare.
Dessutom blir man bunden till en enda gasleverantör och sitter
så att säga fast. Att det skulle bli värmepump stod ganska snart
klart. Och eftersom Bert inte var så förtjust i tanken på att ha
borrande eller grävande maskiner i trädgården så gick tankarna
mot en luft/vatten-värmepump.
– jag hade ju redan hela det vattenburna systemet.
Villa uppvärmd med NIBE SPLIT luft/vatten-värmepump
(Hushållsel tillkommer med ca 5 000 kWh/år)
När Bert Åkerberg i Svedala bytte ut sin gaspanna mot en
NIBE SPLIT så försvann gasräkningar på 15–18 000 kronor
om året. – Det märkliga är att de inte ersattes av något annat!
Efter att ha tittat på ett antal olika lösningar så fastnade Bert
för en lite annorlunda produkt: NIBE SPLIT.
– NIBE SPLIT är ofta perfekt i Skåne och andra delar av landet där
klimatet är lite mildare, säger Thore Gustavsson på Rörman som
gjorde installationen.
BESPARINGSTABELL MED NIBE SPLIT
NIBE SPLIT NIBE AMS 10-8 NIBE AMS 10-12
Nuvarande totalbehov olja (m 3 /år) 1,5 2 2,5 3 3,5
Alt. motsvarande totalbehov el (kWh/år) 11 250 15 000 18 750 22 500 26 250
Besparing (kWh/år)* 7 000 9 400 11 800 14 250 16 600
*Angivna värden är endast grova riktvärden. För korrekt dimensionering, rådgör alltid med din installatör.
– Den har inte lika stor kapacitet som till exempel NIBE F2026,
men – den har mycket hög verkningsgrad. Berts välisolerade hus
på ca 140 kvadratmeter, plus 40 kvadratmeter integrerat garage,
i Skåne var perfekt för NIBE SPLIT. Begränsningen i NIBE SPLIT
utgörs av tillskottseffekten. Alltså hur mycket elvärme som den kan
sätta till när det blir riktigt kallt (under -20°). I NIBE SPLIT är detta en
elpatron på 9 kW.
– Vet man att man klarar av att värma sitt hus med 9 kW om temperaturen
går under -20°, så är NIBE SPLIT en mycket ekonomisk lösning.
Och det gäller faktiskt de flesta hus i storleksordningen 180 kvadratmeter
i Skåne. Hemligheten är att NIBE SPLIT har varvtalsstyrd kompressor.
Istället för att kompressorn går ”på” eller ”av”, så varvas
den upp till att ge så mycket effekt som behövs. Det betyder att även
förbrukningen varierar, och det ger en mycket hög verkningsgrad.
– En besparing på ca 70% jämfört med traditionell uppvärmning
är normalt. Bert vill dock gå ännu längre.
– jag har haft värmepumpen i drygt ett år nu, berättar han.
– Och jag måste säga att jag knappt märkt att elräkningen gått upp.
Däremot har gasräkningen försvunnit …
NIBE LUFT/VATTEN 23

tillBeHör för våra
luft/vatten-värmepumpar
Med vårt breda utbud av tillbehör kan vi anpassa varje installation
efter var och ens önskemål. Din NIBE-installatör kan berätta mer.
NIBE F2026 & NIBE F2300
LEK
NIBE LUFT/VATTEN 24
NIBE
F2026 tillsammans med VVM 300 bildar en
komplett värme- och varmvattenanläggning.
VVM 300 har en styrenhet som säkerställer mest
ekonomiska drift.
VVM 300
Varmvattenmodul endast för F2026
NIBE
F2026 tillsammans med EVP 270 bildar en komplett
värme- och varmvattenanläggning. NIBE EVP
270 en elpanna med toppanslutning, avsedd för
hus med vattenburen värme. Speciellt framtagen
för installation i hus/källare där det är lågt i tak.
EVP 270
Varmvattenmodul endast för F2026
NIBE EVP 510
Varmvattenmodul för F2026-10, F2300-14,-20
Komplett och högpresterande inomhusmodul
för värme och varmvatten. Kan anslutas till alla
värmekällor (solenergi, gas, olja etc.). Enastående
varmvattenkomfort tack vare den stora energimängden
som lagras i tanken.
NIBE SMO 10
Styrenhet
SMO 10 är en intelligent styrmodul som
tillsammans med NIBE luft/vatten-värmepump
och befintlig värme- och varmvattenutrustning
bildar en komplett anläggning.
NIBE
Genom att använda värmepumpen för att
värma vattnet i poolen sparar du pengar och
slipper iskalla dopp. POOL 20 är ett tillbehör som
gör det enkelt att styra pooluppvärmningen.
POOL 20
Värm upp poolen
NIBE
Kondensvattenrör för trygg och säker bortföring
av kondensvatten från värmepumpen.
Med värmekabel som förhindrar att vattnet
fryser. Finns i tre olika längder.
KVR 10
1-, 3- eller 6 meter
NIBE SPLIT
LEK
LEK
LEK
NIBE
Om styrenhetens data ska visas i ett annat rum.
RE 10
Rumsenhet med rumsgivare.
RE10
NIBE Servicemodul, EVP UKV 500 40 & 100
Utjämningskärl
Utjämningskärl 40 eller 100 l. Om det behövs
extra värmevattenvolym.
NIBE VCC 22
Växelventil
Till exempel för separata kyl- och värmesystem.
NIBE stativ
Placering av värmepump
Det finns två installationsmöjligheter:
fristående på marken eller väggmontering.
Det finns två olika stativ för de olika
alternativen.
NIBE
För anslutning av köldmediet mellan
inne- och utedel.
Köldmedierörsats 12 m
Rörsats

en investering
i framtiden
NIBE luft/vatten-värmepumpar är idealiska för hus av olika storlekar,
och deras omsorgsfullt utvecklade styrsystem är utformat så att det
fungerar perfekt för att försörja traditionella radiatorer, golvvärmesystem
och hushållets behov av varmvatten.
NIBE luft/vatten-värmepumpar sänker uppvärmningskostnaden
med upp till 75%. Men mer än någonting annat är NIBE luft/
vatten-värmepumpar en investering i framtiden. Som husägare vill
man vara säker på att den teknik man köper idag kommer att vara
relevant och användbar under många år framåt. NIBE luft/vattenvärmepumpar
är konstruerad med framtiden i allra högsta grad i
åtanke.
NIBE luft/vatten-värmepumpar är ledande i fråga om lågenergi-
prestanda och kommer att göra att bostäder kan uppfylla krav
rörande energiförbrukning och utsläpp under lång tid efter
uppförandet.
NIBE LUFT/VATTEN 25

nya tider kräver nya metoder
Vi vet alla att vi måste minska utsläppen.
Frågan är hur.
”Grönt” tänkande kanske var en lyxvara en gång i tiden, men
numera är det en nödvändighet som ingen av oss har råd att ignorera.
Minskade CO 2 -utsläpp blir i allt högre grad både ett lagkrav och en
miljönödvändighet.
Mer än 70% av CO 2 -utsläppen från ett genomsnittligt hushåll orsakas
av värme- och tappvarmvattensystemen. För att minska denna siffra
måste vi börja införa grönare, mer långsiktigt hållbar teknik över hela
linjen. Först då kommer vi att se tydligt minskade CO 2 -utsläpp.
Under tiden stiger priserna på traditionella energikällor stadigt, med
följd att allt fler känner sig manade att överväga alternativa, mer
effektiva energikällor.
Nu när marknaden börjat begära en lösning kan byggare, arkitekter och
fastighetsutvecklare inte längre ignorera behovet att använda alternativ
teknik som bättre utnyttjar världens energiresurser.
NIBE LUFT/VATTEN 26

Börja med en värmepump!
Att värma upp din bostad med en värmepump är
det alternativ som är bevisat bäst för miljön.
En uppenbar orsak till detta är att värmepumpen inte använder
någon förbränningsprocess för att generera värme. Den tar helt
enkelt ut utomhusluftens befintliga värme och använder för att
värma upp din bostad. Detta ger avsevärt mindre utsläpp än
traditionella fossilbränslebaserade system.
För det andra drar de relativt lite elenergi. Det beror på att elektriciteten
inte utgör värmekällan, utan bara behövs för att driva pumpen
och möjliggöra värmeåtervinningsprocessen.
Den exakta energibesparingen varierar beroende på vad du jämför
med, men den blir normalt mellan 60 och 75%.
En tredje intressant aspekt är att värmepumpar, som alla andra
tillverkade föremål, innehåller vad vi kallar produktbunden energi.
Det är den energi som gått åt för att tillverka produkten och transportera
den från tillverkningsplatsen till användningsstället. Genom
att kontinuerligt förbättra sina processer strävar NIBE att minimera
mängden produktbunden energi genom att tillverka och transportera
sina produkter på miljövänligast möjliga sätt.
När den installerats i din bostad börjar värmepumpen från NIBE
omedelbart betala av miljöskulden med mindre energiförbrukning
och utsläpp.
Strävan mot en framtid utan koldioxid
Ansträngningarna att minska energiförbrukningen och den verkan
den har på miljön är avgörande och blir allt viktigare för oss alla.
Varför inte ta ett steg närmare en framtid utan koldioxidutsläpp och
driva din värmepump med en förnyelsebar energikälla som vind, sol
eller tidvatten?
Klassad som förnyelsebar energi
En del nationella och regionala myndigheter ger bidrag till husägare
som går från uppvärmning baserad på fossila bränslen till
mer moderna, förnyelsebara energikällor. Eftersom värmepumpar
nu officiellt klassificerats som bidragsberättigade inom denna ram,
kan tillfället inte vara bättre valt att gå över.
Mer information finns på www.nibe.se
0%
NIBE LUFT/VATTEN 27

NIBE luft/vatten-värmepumpar,
som tar värme från utomhusluften
utanför huset, kan tyckas trotsa
naturlagarna.
I själva verket är det tvärtom –
de gör att vi kan leva i harmoni
med naturen.
NIBE LUFT/VATTEN 28

niBe från sverige
Att leva i harmoni med naturen
Vi svenskar har en lång och imponerande historia av smarta,
penningbesparande, resurssnåla innovationer. Den enkla förklaringen
till detta är att Sverige historiskt sett varit ett fattigt jordbruksland.
Strängt vinterklimat gjorde att många hade ont om
mat, vilket fordrade omsorgsfull planering.
Idag är Sverige ett tekniskt avancerat land med stark ekonomi,
vilket gjort att detta inte längre är nödvändigt, men detta sätt att
tänka fortsätter att visa sig i form av fantastiska kostnadssparande
innovationer.
NIBE är ett perfekt exempel på det ekonomiska svenska sinnet!
Företaget grundades 1952 av Nils Bernerup, efter en särdeles
kall vinter. Under de senaste 60 åren har företaget blivit Sveriges
ledande leverantör av hushållsuppvärmningsprodukter och driver
kontinuerligt utvecklingen mot allt mer effektiva uppvärmningslösningar.
Tidiga produkter var bland annat varmvattenberedare och tryckkärl.
Under 1970-talet kompletterades dessa med elpannor.
Senare tillkom värmepumpar och många andra uppvärmningsprodukter
som tillgodoser den europeiska marknadens behov.
Numera är NIBE en ledande aktör inom uppvärmnings- och kyllösningar
i hela Europa. Vi strävar efter att tillhandahålla innovativa
lösningar som inte bara sparar energi utan också minskar CO 2 -
utsläppen.
Tillsammans med våra kunder arbetar vi för en mer hållbar framtid,
bostad för bostad.
NIBE LUFT/VATTEN 29

sveriges största leverantör
av värmeprodukter
NIBE är Sveriges största leverantör av värmeprodukter och erbjuder
ett brett produktprogram med lösningar som passar var och ens
behov bäst. Antingen det handlar om berg- eller luft/vatten-värmepumpar,
villapannor, varmvattenberedare eller andra produkter som
hjälper till att skapa och sprida värme.
Bergvärmepumpar
De här värmepumparna tar upp värme från jord, berggrund eller
närliggande vattendrag och är ett utmärkt alternativ för uppvärmning
av villor, flerbostadshus och andra större byggnader. Finns med
eller utan integrerad varmvattenberedare.
Luft/vatten-värmepumpar
Dessa pumpar tar upp värme från utomhusluften. Till skillnad från
enklare luft/luft-värmepumpar ansluts de till byggnadens värmesystem
och kan ge både värme och varmvatten.
Frånluftsvärmepumpar
Idealiska för bostadsuppvärmning och varmvatten. Frånluftsvärmepumpar
ventilerar byggnaden och återvinner energin i den utgående
varmluften och använder den för att värma upp varmvatten eller
centralvärmesystem.
Frånluftsvärmepumpar Bergvärmepumpar
nästa steg
Luft/vatten-värmepumpar
På www.nibe.se kan du läsa mer om våra värmeprodukter.
Där hittar du också din närmaste installatör.
NIBE LUFT/VATTEN 30
Villapannor
NIBE har pannor för olja, el, pellets och ved. Om du vill känna en
frihet inför framtiden, och inte sitta fast i ett enstaka energislag, är
kombi na tions pannorna ett klokt alternativ. Du garderar dig mot
plötsliga prisförändringar och politiska beslut och kan vid varje givet
tillfälle välja det billigaste alternativet. Du kan välja att komplettera
din panna med en luft/vatten-värmepump från NIBE för ännu högre
besparing.
Varmvattenberedare
NIBE har i mer än 50 år försörjt svenska folket med varmvatten.
Faktum är att det i mer än hälften av de svenska husen står en varmvattenberedare
från NIBE. Våra varmvattenberedare ger allt mellan
30 – 1 050 liter varmvatten. Därför vågar vi nästan lova att det finns
en NIBE varmvattenberedare som passar just dina behov.
Trygghetsförsäkrad i tio år
När du köper en värmepump från NIBE (ej frånluftsvärmepumpar,
F1330 samt F2300) ingår sex års
trygghetsförsäkring som du kan förlänga till tio år.
Försäkringen kompletterar din villaförsäkring och
gäller ersättningsbar maskinskada.
Läs mer på nibe.se/forsakring.
Villapannor
Varmvattenberedare
TRYGGHETSFÖRSÄKRING
UPP TILL 10 ÅR
TRYGGHETSFÖ
UPP TILL

niBe i europa
NIBE är en ledande aktör inom uppvärmnings-
lösningar i hela Europa. Vi har bolag och distri-
butörer i flera länder.
Vad menar vi med ”A new
generation of heat pumps –
designed for earth?”
EU-direktiv 20/20/20
EU-direktiv 20/20/20 anger obligatoriska mål för EU:s 27 medlems-
stater, nämligen att 20% av den förbrukade energin ska komma från
förnyelsebara källor år 2020. Eftersom NIBEs värmepumpar nu är
klassade som förnyelsebara energikällor hjälper du medlemsstaterna
att uppnå detta ambitiösa mål genom att installera en värmepump.
I många fall ger också lokala eller regionala myndigheter husägare
bidrag eller subventioner för att övergå från befintliga värmesystem till
förnyelsebara energikällor som värmepumpar.
Våra produkter är utvecklade för att använda jorden.
Den huvudsakliga energikällan för våra produkter är marken, luften eller
vattnet – en eller flera av dem finns naturligt över hela jorden, erbjudna helt
gratis av Moder jord.
Våra produkter är användbara i jordens alla hörn
Eftersom vi nu erbjuder system som både värmer och kyler, kan en värmepump
från NIBE användas var som helst, oavsett var du bor.
Våra produkter är utvecklade med jordens bästa för ögonen
NIBEs produkter ger mycket liten miljöpåverkan jämfört med andra värmesystem
på marknaden idag. De har naturligtvis viss påverkan, som alla tillverkade
varor, men vi arbetar kontinuerligt för att minimera den och för att återbetala
miljöskulden genom minskade utsläpp.
NIBE LUFT/VATTEN 31

Denna broschyr är en publikation från NIBE. Alla produktillustrationer,
fakta och data bygger på aktuell information vid tidpunkten för
publikationens godkännande. NIBE reserverar sig för eventuella
fakta- eller tryckfel i denna broschyr.
©NIBE 2011.
Foto: www.benfoto.se, www.johankalen.com
Tryck: Strokirk-Landströms AB
NIBE ENERGy SySTEMS
BOx 14
285 21 MARKARyD
Tel. 0433 - 73 000
www.nibe.se
639114 KBR SE Luft/vatten-värmepumpar 1142-10
