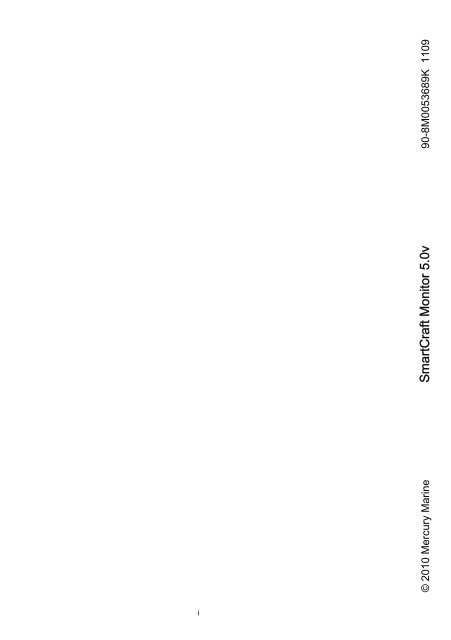

© 2010 Mercury Marine SmartCraft Monitor 5.0v 90-8M0053689K 1109

INNEHÅLLSFÖRTECKNING

Allmän information

Beskrivning av MercMonitor Gateway‑modellerna.............................................................................................1

Beskrivning av acceptansen för MercMonitor‑gatewayprotokoll......................................................................... 4

Anslutning till ett nätverk som inte är ett SmartCraft‑nätverk.............................................................................. 6

Grundläggande drift och funktioner..................................................................................................................... 7

Den automatiska detekteringsfunktionen............................................................................................................7

Larmvarningar med beskrivande text.................................................................................................................. 8

Identifiering och användning av skärmkategorierna......................................................................................... 10

Inställningar

Använda menyalternativen Ljus och Kontrast .................................................................................................. 12

Ställa in enheterna............ 17

Tillgängliga skärmar.......... 19

Öppna skärmarna............. 19

Ställa in trim...................... 41

Ställa in tankarna.............. 45

Ställa in larmen................. 53

Ställa in externa givare..... 58

Ställa in förskjutningar....... 64

Ställa klockan.................... 69

Smart Tow‑inställningar.... 73

Ekonomiinställningar (EKO)..............................................................................................................................75

Ställa in systemet.............. 80

Återställa mätaren till standardinställningar......................................................................................................82

Gateway‑inställningar....... 84

Hjälpmenyn....................... 87

Framdrivningsmenyn

Använda framdrivningsskärmarna ...................................................................................................................90

Tillgängliga framdrivningsskärmar ...................................................................................................................90

Troll‑reglageskärmen........ 95

Vattenskärmen.................. 97

Oljeskärmen...................... 98

Skärmen Topphastighet.... 98

Skärmen Bränsletryck....... 99

Skärmen Varvtalssynkronisering....................................................................................................................100

Motorns plats bränsleförbrukning ...................................................................................................................100

Dubbla skärmar............... 101

Skärmen Analog varvräknare.........................................................................................................................102

Skärmen Analog hastighetsmätare.................................................................................................................102

Skärmen Volt/timmar...... 103

Skärmen Turboladdartryck..............................................................................................................................103

Skärmen Trimsynkronisering..........................................................................................................................104

Skärmen Trim/roder........ 104

Smart Tow....................... 104

iii

INNEHÅLLSFÖRTECKNING

Båtmenyn

Använda båtskärmarna... 113

Tillgängliga båtskärmar... 113

Ekonomiskärmen (EKO). 116

Skärm för ruttupgifter...... 121

Skärm för värme, ventilation och luftkonditionering........................................................................................ 124

Skärmen Generator........ 124

Skärmen Intervall............ 125

Skärmen Trim................. 126

Tankar............................. 127

Skärmen Trimroder......... 128

Skärmen GPS................. 128

Skärmen Till vägpunkt.... 129

Skärmen Styrning........... 129

Skärmen Djup................. 130

Helskärmar

Funktioner och alternativ för ”Helskärm” ........................................................................................................131

Favoritskärmar

Funktioner och alternativ för Favoritskärmar..................................................................................................136

Larm

Skärmen Larm................ 140

Hjälp för ägaren

Lokal reparationsservice. 145

Service i andra områden än där du bor..........................................................................................................145

Frågor angående reservdelar och tillbehör.....................................................................................................145

Servicehjälp.................... 145

Mercury Marines servicekontor.......................................................................................................................145

Beställa dokumentation... 146

iv

ALLMÄN INFORMATION

Beskrivning av MercMonitor Gateway-modellerna

Det finns fyra MercMonitor-gatewaymodeller; basmodellen med nio gatewayfunktioner, RPM Smart Towmodellen

med 20 gatewayfunktioner, Smart Tow Pro-modellen med 25 gatewayfunktioner (inkluderar en GPSpuck)

och Gateway Premier-modellen med 25 gatewayfunktioner. Varje modell använder NMEA 2000 1. och

J1939-programvarugränssnittet som möjliggör eller styr åtkomsten till andra program.

Varje motor måste ha sin egen gatewaymonitor när basmodellen eller RPM Smart Tow-modellen används.

Gateway Premier- och Smart Tow Pro-modellerna kan kommunicera och tillhandahålla NMEA 2000/J11939

med fyra motorer eller mindre. Skärmen för Gateway Premier- och Smart Tow Pro-modellerna visar data för en

motor. Premier har inte Smart Tow Pro-styrkapacitet.

NMEA 2000 och J1939 in/ut stöds

NMEA 2000 endast in/ut stöds

1. NMEA 2000 väntar på certifiering.

Basmodellen (en motor, möjlighet att välja stöd för NMEA 2000)

R/min

Spänning

Oljetryck

Kylvätsketemperatur

Bränsletankens nivå i procent

Vätskenivå i procent (bränsle 2, olja, vatten, avfall)

Trimläge

Vattentryck

Kontroll av motorlarmet

VIKTIGT! NMEA 2000/J1939 larmdata är begränsad, se MercMonitorskärmen

för beskrivande feltext.

1


RPM Smart Tow-modellen (en motor, möjlighet att välja stöd för NMEA 2000)


NMEA 2000 endast in/ut stöds



Oljetryck



Bränsleflöde

Körtimmar

Turboladdartryck

Oljetemperatur


Trimläge

Vattentryck


VIKTIGT! NMEA 2000/J1939 larmdata är begränsad, se MercMonitorskärmen

för beskrivande feltext.

Trimroder

GPS-hastighet/COG/latitud, longitud (endast in)

Djup

Saltvattentemperatur

Skovelhjulets hastighet

Pitothastighet

2


Smart Tow Pro-modell med GPS-puck (fyra motorer eller mindre med möjlighet att välja stöd för NMEA 2000)


NMEA 2000 endast in/ut stöds (endast)



Oljetryck




Körtimmar




Trimläge

Vattentryck


VIKTIGT! NMEA 2000/J1939 larmdata är begränsad, se

MercMonitor-skärmen för beskrivande feltext.

Trimroder


Djup




Rodervinkel

Växeltryck (CMD diesel)

Växeltemperatur (CMD diesel)

Bränsletryck

Volym (engelska eller metriska)

3


Gateway Premier (fyra motorer eller mindre med möjlighet att välja stöd för NMEA 2000) (inkluderar RPM

Smart Tow)


NMEA 2000 endast in/ut stöds (endast)



Oljetryck




Körtimmar




Trimläge

Vattentryck


VIKTIGT! NMEA 2000/J1939 larmdata är begränsad, se

MercMonitor-skärmen för beskrivande feltext.

Trimroder


Djup




Rodervinkel

Växeltryck (CMD diesel)

Växeltemperatur (CMD diesel)

Bränsletryck

Volym (engelska eller metriska)

Beskrivning av acceptansen för MercMonitor-gatewayprotokoll

Gateway är ett programgränssnitt som möjliggör eller styr åtkomsten till andra program via ett NMEA 2000- eller

J1939-protokoll, ett stamnät för kommunikation för att dela information. Programmet kan skicka (TX) information

till och ta emot (RX) information från olika PGN-produkter (parameter group number).

4


Gateway-lägen

Skicka (TX) Ta emot (RX)

Skickar motordata till NMEA 2000/J1939-kompatibla skärmenheter.

Bas- och RPM Smart Tow-modellerna kräver en MercMonitor per

motor.

Gateway Premier- och Smart Tow Pro-modellerna kräver bara en

MercMonitor per båt för att skicka data för flera motorer till

flerfunktionsskärmar (MFD) via NMEA 2000/J1939-protokollet.

MercMonitor visar bara en motor oavsett modell (basmodell, RPM

Smart Tow, Smart Tow Pro, Gateway Premier).

5

Tar emot data från NMEA 2000/

J1939-kompatibla motorer.

Produkter som är kompatibla med Mercury motordata till NMEA 2000

Varje motor kräver sin egen

MercMonitor oavsett modell

(basmodell, RPM Smart Tow, Smart

Tow Pro, Gateway Premier)

Signal PGN-namn NMEA 2000 PGN Läge

Märkvarvtal Statisk motorparameter 127498/0x1F20A RX/TX

Kylvätsketryck Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Hastighet Över vatten Hastighet 128259/0x1F503 RX/TX

R/min Motorparametrar snabb uppdatering 127488/0x1F200 RX/TX

Spänning Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Kylvätsketemperatur Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Bränsletryck Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Bränslenivå Vätskenivå 127505/0x1F211 RX/TX

Bränsletankens storlek Vätskenivå 127505/0x1F211 RX/TX

Bränsleflöde Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Oljetryck Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Oljetemperatur Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Växeltemperatur Transmission dynamisk 127493/0x1F205 RX/TX

Växeltryck Transmission dynamisk 127493/0x1F205 RX/TX

Turboladdartryck Motorparametrar snabb uppdatering 127488/0x1F200 RX/TX

Trimläge Motorparametrar snabb uppdatering 127488/0x1F200 RX/TX

Rodervinkel Roder 127245/0x1F10D RX/TX

Djup Djup 128267/0x1F50B RX/TX

Djupförskjutning Djup 128267/0x1F50B RX/TX

Saltvattenstemperatur Miljöparametrar 130310/0x1FD06 RX/TX

Körtimmar Snabba dynamiska motorparametrar 127489/0x1F201 RX/TX

Tillverkar-ID Adressfordran (0 x 90 = Mercury) 060928/0xEE00 RX/TX

Larmdata Kontroll av motorn 127489/0x1F201 RX/TX

Trimroder Status för liten båt 130576/0x1FE10 RX/TX


Produkter som är kompatibla med Mercury motordata till NMEA 2000

Signal PGN-namn NMEA 2000 PGN Läge

Markkurs COG och SOG snabb uppdatering 129026/0x9F802 RX

Markfart COG och SOG snabb uppdatering 129026/0x9F802 RX

GPS-position Position snabb uppdatering 129025/0x1F801 RX

Batteri Batteristatus 127508/0x1F214 RX/TX

Produkter som är kompatibla med Mercury motordata till J1939

Signal PGN-namn J1939 PGN Läge

R/min Elektronisk motorstyrenhet nr. 1 61444/0xF004 TX

Spänning Elektrisk ström till fordon 65271/0xFEF7 TX

Kylvätsketemperatur Motortemperatur nr. 1 65262/0xFEEE TX

Bränslenivå Instrumentpanelsskärm 65276/0xFEFC TX

Bränsleförbrukning Bränsleekonomi (vätska) 65266/0xFEF2 TX

Bränsleflöde Bränsleekonomi (vätska) 65266/0xFEF2 TX

Oljetryck Motorvätskenivå/tryck nr. 1 65263/0xFEEF TX

Turboladdartryck Inlopps-/utloppsskick 65270/0xFEF6 TX

Körtimmar Totalt antal motordrifttimmar 65253/0xFEE5 TX

Tillverkar-ID Adressfordran (0 x 90 = Mercury) 61182/0xEEFE TX

Larmdata

(Stöd för diagnostiskt meddelande)

Kontrollera motorn 65226/0xFECA TX

Line-Line AC RMS volt Genomsnittlig generatorinställning 65030/0xFE06 RX/TX

AC RMS-frekvens Genomsnittlig generatorinställning 65030/0xFE06 RX/TX

Anslutning till ett nätverk som inte är ett SmartCraft-nätverk

Om MercMonitor används i ett nätverksprogram som inte är ett SmartCraft måste MercMonitor-gatewayen vara

inställd på "ta emot". Om inte gatewayen ställs in på "Ta emot" kommer flera fel att uppstå som inte kan rättas

till. Om gatewayen ändras till "Ta emot" raderas felen. Menysökvägen för att ställa in gatewayen på "Ta emot"

är: Huvudmeny > Inställningar > Gateway > Gateway.

6


Grundläggande drift och funktioner

Main Menu AL

Propulsion / ST

Vessel

Full Screens

Favorites

Alarms

MODE

Igångsättning: Mätinstrumentet startar när tändningen sätts på.

Belysning: Justerar mätarens ljusstyrka och kontrast.

!

7

36875

Knappar: MODE-knappen används vid val av informationsskärmar. "+" och "–"-knapparna används för

inställning av varvtal för farthållare, accelerationsreglage och mätarkalibreringar. Håll ned MODE-knappen i tre

till fem sekunder om du vill gå tillbaka till föregående skärm.

Farthållare: Ställer in och reglerar motorvarvet för marschfart.

Accelerationsreglage: Reglerar hastigheten vid acceleration från tomgång till marschfart.

Motorns övervakningssystem: Övervakar motorns kritiska givare för tidig problemindikation. Systemet svarar på

ett problem genom att minska motorvarvet och varna föraren om en potentiellt farlig situation.

Varningssystem: Systemet avger en varningssignal och visar varningen "AL" i det högra hörnet av

huvudmenyskärmen. Larmskärmen öppnas, en varningsikon blinkar i mitten av skärmen och "AL" blinkar längst

upp till höger på skärmen. Tryck på "+"-knappen för att visa den beskrivande texten.

VIKTIGT! Tillvalsgivare som t.ex. djup-, bränsle-, skovelhjul och styrvinkel ska alltid anslutas till styrbords motor

vid användning av SmartCraft-mätare version 4.0 eller senare.

Den automatiska detekteringsfunktionen

SmartCraft-monitorn har en automatisk detekteringsfunktion. Denna funktion känner automatiskt av vilken

motortyp som används och konfigurerar mätaren så att den passar den motortypen.


Vid första igångsättning av en mätare eller efter en återställning till fabriksinställningarna, visar mätaren

"AUTODETECT". Tryck på knappen MODE för att starta den automatiska detekteringsfunktionen så fastställer

mätaren motortypen. Härigenom förinställs dataövervakningsskärmarna så att den initiala installationen blir

enklare.

AUTODETECT

ENGINE SMARTSCREEN

PRESS MODE TO START

MODE

8

35915

Om mätaren visar varningen: "INGEN STYRBORDSMOTOR" eller "FLERA STYRBORDSMOTORER" måste

motorns plats (babord och styrbord) väljas av en auktoriserad återförsäljare som har datordiagnosinstrumentet.

Larmvarningar med beskrivande text

VIKTIGT! Larmvarningar och beskrivande feltext finns endast på MercMonitor-skärmen. NMEA 2000/J1939gateway

är bgränsad till sju larmfunktioner.

OBS! Varningsskärmar med ett beskrivande textlarm som visas på Gen I-motorer (2007) och nyare motorer.

!

Alarms AL

System

!

[EXIT] [SHOW]

MODE

35736

c

a

b

a - Blinkande "AL"-larm

b - Blinkande varningsikon

c - "+"-knappen för att visa beskrivande text

När ett problem identifieras visas "AL"-larmet och ett popupfönster med larmets plats och felnummer visas. Den

felaktiga komponenten eller varningen beskrivs i texten. Tryck på "+"-knappen för mer information. På den här

skärmen finns en detaljerad beskrivning av feltexten. Tryck på "+"-knappen för att visa vilken åtgärd som krävs.

Larmmeddelandet visas tills "–"-knappen trycks in. Varningsskärmen stängs med den här åtgärden. Om det

finns flera larm kan du trycka på "MODE"-knappen för att visa nästa varningsskärm.


Om problemet kan orsaka omedelbar motorskada, svarar motorns övervakningssystem på problemet genom

att begränsa motoreffekten. Minska omedelbart gasen till tomgång och se varningsmeddelandena. Om "MODE"knappen

trycks till en annan skärm, kommer den blinkande larmsignalen "AL" att dyka upp i övre högra hörnet

och indikera att ett problem kvarstår. Se motsvarande servicemanual för ytterligare förklaring av problemet och

vilken korrekt åtgärd som skall vidtagas.

VISA BESKRIVANDE TEXT

1. När ett problem identifieras blinkar larmet "AL" på skärmen och ett popup-fönster visar systemet där felet

finns, felkoden och vilken komponent som identifieras som ett problem.

Alarms AL

STBD Sys Fault 57



!

[EXIT] [NEXT] [MORE]

MODE

35737

9

a

a - Systemfel och kod

b - Komponent

2. Tryck på "+"-knappen för att visa den beskrivande varningstexten. Den identifierade komponenten

förstoras och ytterligare text som beskriver felet visas.

!

Alarms AL




[EXIT] [NEXT] [ACTION]

MODE

35738

a

b

b


b - Ytterligare text som beskriver felet


3. Tryck på "+"-knappen för att visa de beskrivande rekommenderade åtgärderna att fortsätta med.

10


b - Rekommenderad åtgärd

4. Tryck på "+"-knappen för att gå tillbaka till komponentidentifieringen eller tryck på "MODE"-knappen för

att visa nästa beskrivande varningstext.

5. Tryck på "–"-knappen för att stänga larmskärmen.

NMEA 2000/J1939 GATEWAY-LARM

• Kontrollera motorn

• Över temperatur

• Vatten i bränslet (WIF)

• Vattentryck

• Lågt oljetryck

!

Alarms AL




[EXIT] [NEXT] [BACK]

MODE

• Låg systemspänning

• Motorkommunikationsfel

35739

Identifiering och användning av skärmkategorierna

Monitorn visar motor- och båtinformation på olika skärmar. Dessa skärmar kan väljas att bli favoriter som blinkar

på skärmen under en specifik tid. Med menyalternativet "Inställningar" kan skärmarna tändas och släckas.

Menyalternativet "Inställningar" gör det även möjligt att kalibrera monitorn till många olika givare som t.ex.

bränsle, trim, trimroder och styrning för att nämna några.

• "Framdrivning" innehåller alla skärmar som hör samman med framdrivningssystemet, trim,

motorprestanda, troll-reglage och Smart Tow.

• "Båt" innehåller alla skärmar som hänför sig till bränsleförbrukning, tanknivåer, trimroder, GPS-data,

styrposition och annat t.ex. generatorer, uppvärmnings- och luftkonditioneringssystem, samt ventilation.

OBS! Luftkonditioneringen har för närvarande inga godkända tillverkare.

a

b

• "Helskärmar" visar diverse information från framdrivnings- och båtmenyn med stora lättlästa bokstäver.

Helskärmsmenyn visar även information som "Tri Data". Det finns fem "Tri Data"-skärmar. En av "Tri

Data"-skärmarna visar båtens hastighet. Denna information kommer från en skovelhjulsgivare eller GPS,

båtens topphastighet och motorns varvtal vid den hastigheten.

• "Favoriter" är specifika skärmar som föraren valt ska visas snabbt. Favoriterna förblir på skärmen under

en specifik tidsperiod. Den här tiden kan vara mellan en sekund till 30 sekunder. Totalt nio skärmar kan

väljas på menyn "Framdrivning", "Båt" eller "Helskärmar". Tryck på och håll in knapparna "–" och "+" i tre

till fem sekunder för att lägga till skärmen i menyn med favoriter.


• "Larm" visar information om platsen, identifierar och rekommenderar en korrigerande åtgärd för alla

varningslarm. Ha kategorin "Larm" öppen och tryck på knappen "+" för mer detaljerad beskrivande text

om felet. Tryck på knappen "+" igen för att läsa om den rekommenderade korrigerande åtgärden. Tryck

på "MODE"-knappen för att visa nästa fel eller tryck på knappen "–" för att stänga skärmen "Larm" med

beskrivande text.

• Med "Inställningar" kan användaren slå på och av skärmar, välja en mätningstyp (knop, kilometer, miles),

välja en skärmfärg, justera kontrasten och ljusstyrkan för skärmen, välja att visa en digital eller analog

klocka, justera och korrigera en mängd olika givarparametrar (tankar, trim, trimroder), aktivera ett GPSgränssnitt

med mätaren, ge mätaren ett specifikt namn (högst 12 bokstäver) och återställa mätaren till

fabriksinställningar.

11

INSTÄLLNINGAR

Använda menyalternativen Ljus och Kontrast

1. Ha "Huvudmeny" öppen och tryck på knappen "–" eller "+" för att markera menyn "Inställningar".

2. Tryck på "MODE"-knappen för att öppna menyn "Inställningar".

!

Main Menu

Vessel

Full Screens

Favorites

Alarms

Settings

MODE

3. Tryck på "MODE"-knappen för att redigera menyn "Ljus/kontrast".

KONTRAST

1. Tryck på "MODE"-knappen för att redigera menyn "Kontrast".

12

35741

2. Tryck på knappen "–" eller "+" för att redigera skärmens kontrastnivå.

Light/Contrast

Contrast 54

Brightness 100

Display Color Blue

Button Color White

Color Sync No

[DOWN] [SAVE] [ UP ]

MODE

3. Tryck på "MODE"-knappen för att spara kontrastinställningen.

35797

4. Avsluta menyn "ljus/kontrast" genom att trycka på knappen "–" eller "+" för att markera alternativet

"Avsluta". Tryck på "MODE"-knappen för att avsluta menyn "Ljus/kontrast".

LJUSSTYRKA

1. Tryck på "–"-knappen för att markera alternativet "Ljusstyrka".

2. Tryck på "MODE"-knappen för att redigera skärmens ljusstyrka.


3. Tryck på knappen "–" eller "+" för att ändra skärmens ljusstyrka.


Contrast 54




Color Sync No

[DOWN] [EDIT] [ UP ]

MODE

4. Tryck på "MODE"-knappen för att spara ljusstyrkeinställningen.

13

35800

5. Avsluta menyn "Ljus/kontrast" genom att trycka på knappen "–" eller "+" för att markera alternativet


SKÄRMFÄRG

Skärmens bakgrundsfärg kan ändras till röd, blå, grön, vit, gul, lila och isblå. Alla skärmfärger kan väljas så att

de visas i ca. 15 sekunder vardera. Efter 15 sekunder bleknar färgen och ändras till nästa färg. Detta kallas att

färgen "böljar".

1. Tryck på "–"-knappen för att markera alternativet "Skärmfärg".

2. Tryck på "MODE"-knappen för att redigera skärmens färg.

3. Tryck på knappen "–" eller "+" för att välja en färg eller "bölja" för skärmens färg.


Contrast 54




Color Sync No


MODE

4. Tryck på "MODE"-knappen för att spara skärmfärgsinställningen.

35804


"Avsluta". Tryck på "MODE"-knappen för att avsluta menyn "Ljus/kontrast".

KNAPPFÄRG


Knappfärgen på "–", "+" och "MODE" kan ändras till röd, blå, grön, vit, gul, lila och isblå. Alla knappfärger kan

väljas så att de visas i ca. 15 sekunder vardera. Efter 15 sekunder bleknar färgen och ändras till nästa färg.

Detta kallas att färgen "böljar".

1. Tryck på "–"-knappen för att markera alternativet "Knappfärg".

2. Tryck på "MODE"-knappen för att redigera knappfärgerna.

3. Tryck på knappen "–" eller "+" för att välja en färg eller "bölja" för färgen på knapparna.


Contrast 54




Color Sync No


MODE

4. Tryck på "MODE"-knappen för att spara knappfärgsinställningen.

14

35806



FÄRGSYNKRONISERING

I funktionen "Färgsynkronisering" väljs samma färg för bakgrundsbelysningen och knapparna. Om

färgsynkronisering aktiveras ("Ja") stängs funktionen "Knappfärg" av.

1. Tryck på "–"-knappen för att markera alternativet "Färgsynkronisering".


2. Tryck på "MODE"-knappen för att aktivera alternativet ("Ja") eller avaktivera alternativet ("Nej").


Contrast 54




Color Sync No


MODE

15

35810



FJÄRRBELYSNING

Med funktionen "Fjärrbelysning" kan man styra all mätarbelysning på skärmarna från vilken skärmmätare som

helst. Den här funktionen styr ljusstyrka, skärmfärg, knappfärg och nattläge. Två eller fler skärmmätare måste

ha den här funktionen aktiverad för att fjärrbelysningsfunktionen ska fungera.

1. Tryck på "–"-knappen för att markera alternativet "Fjärrbelysning".



Color Sync

Remote Light

Yes

Yes

Remote Contrast No

Night Time Mode

Exit

No


MODE

36307


"Avsluta". Tryck på "MODE"-knappen för att avsluta menyn "Ljus/kontrast".

FJÄRRKONTRAST


Med funktionen "Fjärrkontrast" kan man styra kontrasten på alla mätare på skärmarna från vilken skärmmätare

som helst. Den här funktionen styr endast kontrasten. Två eller fler skärmmätare måste ha den här funktionen

aktiverad för att fjärrkontrastfunktionen ska fungera.

1. Tryck på "–"-knappen för att markera alternativet "Fjärrkontrast".



Color Sync

Remote Light

Yes

Yes



Exit

No


MODE

16

35812



NATTLÄGE

"Nattläge" mörkar skärmen och ändrar bokstäverna och siffrorna till den färg som valts. När det här läget är

aktiverat dämpas bakgrundsbelysningen på mätaren avsevärt.

1. Tryck på "–"-knappen för att markera alternativet "Nattläge".


2. Tryck på "MODE"-knappen för att aktivera alternativet ("Ja") eller avaktivera alternativet ("Nej"). Ett tredje

alternativ väljer automatiskt ("AUTO") "Nattläge" när omgivande ljusförhållanden dämpas.


Color Sync White

Remote Light Yes



Exit

Yes


MODE

17

35813



Ställa in enheterna

Menyalternativet "Enheter" ändrar visningen av måttenheterna till engelskt ("Eng") eller metriskt ("Met") och

hastigheten till miles per timme ("MPH"), kilometer per timme ("KMH") eller knop ("KN").




Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Enheter".

!

35741


4. Tryck på "MODE"-knappen för att redigera menyn "Enheter".



Units

Screen

Trim

Offsets


MODE

18

35814

5. Tryck på "MODE"-knappen för att ändra skärmenheterna till engelska ("Eng") eller metriska ("Met").

Units

Display Eng

Speed MPH

Exit

[DOWN] [EDIT]

MODE

6. Tryck på "–"-knappen för att markera enheten "Hastighet".

35815


7. Tryck på "MODE"-knappen för att ändra hastighetsenheterna till miles per timme ("MPH"), kilometer per

timme ("KMH") eller knop ("KN").

Units

Display Eng

Speed MPH

Exit

[DOWN] [EDIT]

MODE

19

35816

8. Tryck på "–"-knappen för att markera alternativet "Avsluta". Tryck på "MODE"-knappen för att avsluta

menyn "Enheter".

Tillgängliga skärmar

På menyn "Skärmar" kan skärmar öppnas och stängas. Undermenyn "Helskärmar" har åtta helskärmar som

kan öppnas och stängas. Utöver på undermenyn "Helskärmar" finns det upp till fem skärmar som är

användarmodifierade och kallas "Tri Data" som visar tre användarvalda och ordnade framdrivnings- eller

båtdata. Skärmar som är avstängda eller öppna har också en direkt relation till de olika skärmarna i

framdrivnings- och båtmenyerna, och de är beroende av motorpaketet som stöder de olika givarna.

• Helskärmar

• Dubbelskärm

• EKO-skärm

• Snabbreferens

• Analogt varvtal/min

• Analog hastighet

• Trim och varvtal

• Topphastighet

• Vatteninformation

• Oljeinformation

• Bränsletryck

• Volt och timmar

• Bränsleåtgång

Öppna skärmarna

• Djup

HELSKÄRMSALTERNATIV

• Styrningsläge

• Turboladdartryck

• Trimroder

• GPS-data

• Vägpunkt

• Temperatur 2

• Troll-reglage

• Smart Tow

• Luftkonditionering (har för närvarande inga godkända tillverkare)

• Generator

• Skärmsynkronisering

• Favoritbilder

1. Ha "Huvudmeny" öppen och tryck på knappen "–" eller "+" för att markera menyn "Inställningar".



!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Skärmar".

4. Tryck på "MODE"-knappen för att redigera menyn "Skärmar".



Units

Screens

Trim

Tanks


MODE

20

35741

42175


5. Tryck på "MODE"-knappen för att redigera menyn "Helskärmar".

Screens

Full Screens

Double Screen

ECO Screen No

Quick Ref No

Analog RPM No


MODE

21

42176

6. Tryck på "MODE"-knappen för att aktivera alternativet "Hastighet" ("Ja") eller avaktivera alternativet

("Nej").

Full Screens

Speed Yes

Depth

No

Coolant Temp No

Clock

No

Oil Temp No

[DOWN] [EDIT]

MODE

7. Tryck på "–"-knappen för att markera alternativet "Djup".

36375


8. Tryck på "MODE"-knappen för att aktivera alternativet "Djup" ("Ja") eller avaktivera alternativet ("Nej").

Full Screens

Speed Yes

Depth

Yes

Coolant Temp No

Clock

No

Oil Temp No


MODE

22

36379

9. Tryck på "–"-knappen för att markera alternativet "Kylvätsketemperatur".

10. Tryck på "MODE"-knappen för att aktivera alternativet "Kylvätsketemperatur" ("Ja") eller avaktivera

alternativet ("Nej").

Full Screens

Speed Yes

Depth

Yes

Coolant Temp Yes

Clock

No

Oil Temp No


MODE

11. Tryck på "–"-knappen för att markera alternativet "Klocka".

36380


12. Tryck på "MODE"-knappen för att redigera alternativet "Klocka" till av ("Nej"). Tryck på "MODE"-knappen

igen för att ändra klockan till att visa "Analog" eller tryck på "MODE"-knappen igen för att ändra skärmen

till "Digital".

Full Screens

Speed Yes

Depth

Yes


Clock Analog

Oil Temp No


MODE

13. Tryck på "–"-knappen för att markera alternativet "Oljetemperatur".

23

36387

14. Tryck på "MODE"-knappen för att aktivera alternativet "Oljetemperatur" ("Ja") eller avaktivera alternativet

("Nej").

Full Screens

Speed Yes

Depth

Yes


Clock Digital

Oil Temp Yes


MODE

15. Tryck på "–"-knappen för att markera alternativet "Bränsletryck".

36388


16. Tryck på "MODE"-knappen för att aktivera alternativet "Bränsletryck" ("Ja") eller avaktivera alternativet

("Nej").

Full Screens

Fuel Pressure Yes

Oil Press No

Water Press

Tri Data

Exit

No


MODE

17. Tryck på "–"-knappen för att markera alternativet "Oljetryck".

24

36389

18. Tryck på "MODE"-knappen för att aktivera alternativet "Oljetryck" ("Ja") eller avaktivera alternativet

("Nej").

19. Tryck på "–"-knappen för att markera alternativet "Vattentryck".


20. Tryck på "MODE"-knappen för att aktivera alternativet "Vattentryck" ("Ja") eller avaktivera alternativet

("Nej").

Full Screens


Oil Press Yes

Water Press

Tri Data

Exit

Yes


MODE

21. Tryck på "–"-knappen för att markera menyn "Tri Data".

22. Tryck på "MODE"-knappen för att redigera alternativet "Tri Data".

Full Screens


Oil Press Yes

Water Press

Tri Data

Exit

Yes


MODE

25

36395

36396


23. Den första "Tri Data"-skärmen öppnas ("Ja") som standard. Redigera "Skärm 1" genom att trycka på

"MODE"-knappen två gånger.

Tri Data

Screen 1

Screen 2

Screen 3

Screen 4

Screen 5

[DOWN] [EDIT]

MODE

26

Yes

No

No

No

No

36398

24. Tryck på "MODE"-knappen för att redigera skärmalternativet "Överst".

25. Tryck på knappen "–" eller "+" för att ändra datainformationen "Överst".

OBS! Informationen som är tillgänglig för "Överst", "Vänster" och "Höger" "Tri Data" är: "Timmar", "Klocka",

"Djup", "Temp 2," "Bränsle", "v/min", "Hastighet", "Kylvätsketemperatur", "Oljetemperatur", "Sjötemperatur",

"Vattentryck", "Oljetryck", "Trim," "Bränsleflöde" och "Batteri".

Top

Left

Right

Exit

Tri Data

Clock

Depth

Battery

[DOWN] [EDIT]

MODE

[ UP ]

36402

26. Tryck på "MODE"-knappen för att avsluta skärmdataalternativet "Överst".

27. Tryck på "–"-knappen för att markera skärmalternativet "Vänster".

28. Tryck på "MODE"-knappen för att redigera "Vänster" skärmalternativ.


29. Tryck på knappen "–" eller "+" för att ändra datainformationen på vänstra sidan.

Top

Left

Right

Exit

Tri Data

Clock

Depth

Battery

[DOWN] [EDIT]

MODE

27

[ UP ]

36403

30. Tryck på "MODE"-knappen för att avsluta skärmdataalternativet "Vänster".

31. Tryck på "–"-knappen för att markera skärmalternativet "Höger".

32. Tryck på "MODE"-knappen för att redigera skärmalternativet "Höger".

33. Tryck på knappen "–" eller "+" för att ändra datainformationen på högra sidan.

Top

Left

Right

Exit

Tri Data

Clock

Depth

Battery

[DOWN] [EDIT]

MODE

[ UP ]

36405

34. Tryck på "MODE"-knappen för att avsluta skärmdataalternativet "Höger".

35. Tryck på "–"-knappen för att markera alternativet "Avsluta".

36. Tryck på "MODE"-knappen för att avsluta alternativet "Skärm 1".

37. Tryck på "–"-knappen för att markera menyn "Skärm 2".

38. Tryck på "MODE"-knappen för att öppna "Skärm 2" ("Ja") och för att redigera tillgängliga data. Slutför

proceduren som beskrivs i steg 24 till 36 för ytterligare "Tri Data"-skärmar.

39. När du är klar med "Tri Data"-skärmarna trycker du på "–"-knappen för att markera alternativet "Avsluta".

Tryck på "MODE"-knappen för att avsluta menyn "Helskärmar".

DUBBELSKÄRM


1. När du har menyn "Skärmar" öppen trycker du på "–"-knappen för att markera menyn "Dubbelskärm".

2. Tryck på "MODE"-knappen för att redigera alternativet "Dubbelskärm".

Screens

Full Screens

Double Screen

ECO Screen No

Quick Ref No

Analog RPM No


MODE

28

42177

3. Den första skärmen öppnas ("Ja") som standard. Redigera "Skärm 1" genom att trycka på "MODE"knappen

två gånger.

Double Screen

Screen 1 Yes

Screen 2 No

Screen 3 No

Screen 4 No

Screen 5 No

[DOWN] [EDIT]

MODE

42178

4. Tryck på "MODE"-knappen för att redigera det "YTTRE" skärmdataalternativet.

5. Tryck på knappen "–" eller "+" för att ändra den "YTTRE" datainformationen.


OBS! Informationen som är tillgänglig för den "YTTRE" och "INRE" "dubbelskärmen" är: "V/min", "Hastighet",

"Kylvätsketemperatur", "Oljetemperatur", "Sjötemperatur", "Vattentryck", "Oljetryck", "Bränsleflöde" "Bränsle",

"Batteri", "Djup" och "Temp 2".

Double Screen

OUTER RPM

INNER Depth

Exit

[DOWN] [SAVE]

MODE

29

[ UP ]

42179

6. Tryck på "MODE"-knappen för att avsluta "YTTRE" skärmdataalternativet.

7. Tryck på "–"-knappen för att markera "INRE" skärmalternativet.

8. Tryck på "MODE"-knappen för att redigera "INRE" skärmdataalternativet.

9. Tryck på knappen "–" eller "+" för att ändra den "INRE" datainformationen.

Double Screen

OUTER RPM

INNER Depth

Exit

[DOWN] [SAVE]

MODE

[ UP ]

42180

10. Tryck på "MODE"-knappen för att avsluta "INRE" skärmdataalternativet.

11. Tryck på "–" för att markera alternativet "Avsluta".

12. Tryck på "MODE"-knappen för att avsluta alternativet "Skärm 1".

13. Tryck på "–" för att markera menyn "Skärm 2".

14. Tryck på "MODE"-knappen för att öppna "Skärm 2" ("Ja") och för att redigera tillgängliga data. Slutför

proceduren som beskrivs i steg 4 till 11 för ytterligare alternativ för "Dubbelskärm".


15. När du är klar med alternativen för "Dubbelskärm" trycker du på "–"-knappen för att markera alternativet

"Avsluta". Tryck på "MODE"-knappen för att avsluta menyn "Dubbelskärm".

YTTERLIGARE SKÄRMALTERNATIV

1. När du har menyn "Skärmar" öppen trycker du på "–"-knappen för att markera menyn "EKO-skärm".


Screens

Full Screens

Double Screen

ECO Screen Yes

Quick Ref No

Analog RPM No


MODE

3. Tryck på "–"-knappen för att markera alternativet "Snabbreferens".

30

42181


Screens

Full Screens

Double Screen


Quick Ref Yes

Analog RPM No


MODE

5. Tryck på "–"-knappen för att markera alternativet "Analogt varvtal".

42182



Screens

Full Screens

Double Screen


Quick Ref Yes

Analog RPM Yes


MODE

7. Tryck på "–"-knappen för att markera alternativet "Analog hastighet".

31

42183

8. Tryck på "MODE"-knappen för att aktivera alternativet ("Ja") och välja maximal hastighet för den analoga

mätaren.

OBS! Om du trycker på "MODE"-knappen vänds sidorna 0–80 ("Skiva 80"), 0–120 ("Skiva 120") och stäng av

("Nej").

Screens


Analog Speed 80 Dial

Trim/RPM No

Peak Speed No

Water Info No


MODE

9. Tryck på "–"-knappen för att markera alternativet "Trim/v/min".

42184



Screens



Trim/RPM Yes

Peak Speed No

Water Info No


MODE

11. Tryck på "–"-knappen för att markera alternativet "Topphastighet".

32

42185


Screens



Trim/RPM Yes

Peak Speed Yes

Water Info No


MODE

42186

13. Tryck på "–"-knappen för att markera alternativet "Vatteninformation".



Screens



Trim/RPM Yes

Peak Speed Yes

Water Info Yes


MODE

15. Tryck på "–"-knappen för att markera alternativet "Oljeinformation".

33

42188


Screens


Oil Info Yes

Fuel Pressure No

Volts/Hours No

Fuel Used No


MODE

17. Tryck på "–"-knappen för att markera alternativet "Bränsletryck".

36448



Screens


Oil Info Yes


Volts/Hours No

Fuel Used No


MODE

19. Tryck på "–"-knappen för att markera alternativet "Volt/timmar".

34

36449


Screens


Oil Info Yes


Volts/Hours Yes

Fuel Used No


MODE

21. Tryck på "–"-knappen för att markera alternativet "Bränsleåtgång".

36451



Screens

Fuel Used Yes

Depth

No

Steering No

Boost Pressure No

Tabs

No


MODE


35

36454


OBS! Skärmen "Djup" måste vara öppen för att larmen för djup ska aktiveras.

Screens

Fuel Used Yes

Depth

Yes

Steering No


Tabs

No


MODE

25. Tryck på "–"-knappen för att markera alternativet "Styrning".

36455



Screens

Fuel Used Yes

Depth

Yes

Steering Yes


Tabs

No


MODE

27. Tryck på "–"-knappen för att markera alternativet "Turboladdartryck".

36

36456


Screens

Fuel Used Yes

Depth

Yes


Boost Pressure Yes

Tabs

No


MODE

29. Tryck på "–"-knappen för att markera alternativet "Trimroder".

36459



Screens

Fuel Used Yes

Depth

Yes


Boost Pressure Yes

Tabs

Yes


MODE

31. Tryck på "–"-knappen för att markera alternativet "GPS-data".

37

36463


Screens

GPS Data Yes

Waypoint No

Temp 2 N/A

Troll Control No

SmartTow No


MODE

33. Tryck på "–"-knappen för att markera alternativet "Vägpunkt".

42189



Screens

GPS Data Yes

Waypoint Yes

Temp 2 N/A

Troll Control No

SmartTow No


MODE

38

42190

35. Tryck på "–"-knappen för att gå förbi alternativet "Temp 2" och gå vidare till alternativet "Troll-reglage".

OBS! Alternativet "Temp 2" är inte tillgängligt vid tidpunkten då detta dokument trycks.


Screens

GPS Data Yes


Temp 2 N/A

Troll Control Yes

SmartTow No


MODE

37. Tryck på "–"-knappen för att markera alternativet "SmartTow".

42191



Screens

GPS Data Yes


Temp 2 N/A

Troll Control Yes

SmartTow Yes


MODE

39

42192

39. Tryck på "–"-knappen för att markera alternativet "Luftkonditioneringssystem".



Screens

SmartTow

HVAC System

Yes

Yes

Generator No

Screen Sync No

Favorites Slide No


MODE

41. Tryck på "–"-knappen för att markera alternativet "Generator".

42193



Screens

HVAC System

Generator

Yes

No

Screen Sync No

Favorite Slide

Exit

No


MODE

40

42194

43. Tryck på "–"-knappen för att markera alternativet "Skärmsynkronisering".


Screens

HVAC System Yes

Generator No

Screen Sync Yes


Exit

No


MODE

45. Tryck på "–"-knappen för att markera alternativet "Favoritbild".

42195

OBS! Sekunderna för "Favoritbild" måste visas för att menyalternativet "Favoriter" ska fungera. Välj mellan 1–

30 sekunder som valda favoriter ska visas.

46. Tryck på "MODE"-knappen för att redigera antalet sekunder som favoriterna ska visas.


47. Tryck på "+" eller "–" för att ändra antalet sekunder.

Screens

HVAC System Yes

Generator No



Exit

4


MODE

48. Tryck på "MODE"-knappen för att avsluta alternativet "Favoritbild".

41

42196


menyn "Skärmar".

Ställa in trim

Genom att redigera triminställningsmenyn kan du slå på och av att trimfönstret visas, ändra hur länge fönstret

visas på skärmen, slå på och av den höga upplösningen och kalibrera mätaren med givaren. En hög

upplösningsinställning får skärmen att visa trimpositionen med mer detaljerad information.




Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Trim".

!

35741


4. Tryck på "MODE"-knappen för att redigera menyn "Trim".



Units

Screen

Trim

Tanks


MODE

42

42218

5. Tryck på "MODE"-knappen för att aktivera alternativet "Popup-fönster" ("Ja") eller avaktivera alternativet

("Nej").

Trim

Popup

High Resol.

Popup Time

Calibration

Exit

[DOWN] [EDIT]

MODE

Yes

No

1 s

6. Tryck på "–"-knappen för att markera alternativet "Hög upplösning".

35928


7. Tryck på "MODE"-knappen för att aktivera alternativet för hög upplösning ("Ja") eller avaktivera


Trim

Popup

High Resol.

Popup Time

Calibration

Exit

[DOWN] [EDIT]

MODE

43

Yes

Yes

1 s

[ UP ]

8. Tryck på "–"-knappen för att markera alternativet "Popup-tid".

35929

9. Tryck på "MODE"-knappen för att redigera hur länge trimpopupp-fönstret ska visas på skärmen.

10. Tryck på "–" eller "+" för att ändra hur länge trimpopupp-fönstret ska visas på skärmen. Trimpopuppfönstrets

tidslängd kan ändras från 1 till 10 sekunder.

Trim

Popup

High Resol.

Popup Time

Calibration

Exit

[DOWN] [EDIT]

MODE

Yes

Yes

5 s

[ UP ]

11. Tryck på "MODE"-knappen för att avsluta alternativet "Popupp-tid".

12. Tryck på "–"-knappen för att markera alternativet "Kalibrering".

35932


13. Tryck på "MODE"-knappen för att kalibrera mätaren med trimpositionsgivaren. Ett instruktionsfönstr

öppnas med uppmaningen att trimma ned helt och trycka på "+"-knappen när du är klar.

Trim

Popup

Yes

Trim High full Resol. DOWN

Press Plus Button

Popup Time

when ready !

Calibration

Exit

Yes

5 s

[ DFLT ] [QUIT] [SAVE ]

MODE

44

35933

14. När du har tryckt på "+"-knappen ändras instruktionerna i popupp-fönstret till att uppmana att trimma helt

upp och trycka på "+"-knappen när du är klar.

VIKTIGT! För att uppnå rätt kalibrering för full trim måste detta utföras i vattnet medan båten körs vid marschfart.

Medan du håller marschfart trimmar du upp till maximal trimvinkel innan båten börjar tumla och trycker sedan

på "+"-knappen.

Trim

Popup

Yes

Trim High full Resol. UP


Popup Time

when ready !

Calibration

Exit

Yes

5 s


MODE

35934


15. När du har tryckt på "+"-knappen ändras instruktionerna i popupp-fönstret till att uppmana att trimma till

trailerpunkten och trycka på "+"-knappen när du är klar.

Trim

Popup

Yes

Trim High to Resol. the TRAILER Yes

point

Popup Time


5 s

Calibration

when ready !

Exit


MODE

16. Tryck på "+"-knappen för att återgå till alternativet "Kalibrering".

45

35935

17. Tryck på "–"-knappen för att markera alternativet "Avsluta". Tryck på "MODE"-knappen för att återgå till

menyn "Inställningar".


skärmen "Huvudmeny".

Ställa in tankarna

Det finns två tankar tillgängliga för varje motorpaket som installerats i båten. Tank nummer "1" kan vara angiven

som ej installerad ("Ej inst") eller bränsle. När "Ej inst" valts kan inte alternativen för inställning av tankvolym och

kalibrering redigeras. Maximal bränslevolym är 2271 liter (600 US gal). Den andra tanken kan anges som att

vara ej installerad ("Ej inst"), vatten, bränsle eller avfall på fyrtaktsmotorer och anges som standard som olja om

mätaren installerats på en båt med en tvåtaktsmotor.

Tankarna kan kalibreras på två olika sätt: För linjärt formade bränsletankar väljer du "Standardkalibrering".

"Standardkalibrering" antar att tanken är likformig och att varje fjärdedel av tanken rymmer en fjärdedel av dess

totala volym. Vatten- och avfallstankar är typiska för denna linjärt formade tank och ställs automatiskt in på

"Standardkalibrering". För oregelbundet formade bränsletankar väljer du "Metoden Fyll på bränsle". Bränsle

måste fyllas på i tanken för varje fjärdedel av volymen när denna metod används. "Metoden Fyll på bränsle" ska

utföras i vattnet för att en korrekt tankvolym ska visas.

OBS! Tankvolymen måste kalibreras antingen med "Standardkalibrering" eller "Metoden Fyll på bränsle", annars

ändras volymen tillbaka till sitt tidigare värde.

TANK 1




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Tankar".

4. Tryck på "MODE"-knappen för att redigera menyn "Tankar".



Units

Screens

Trim

Tanks

[DOWN] [EDIT]

MODE

46

[ UP ]

35741

5. Tryck på "MODE"-knappen för att redigera alternativet "Tank typ 1".

42219


6. Tryck på knappen "–" eller "+" för att ändra tankinställningen.

Tanks

Tank 1 Type Fuel

Tank 1 Vol

Tank 1 Cal

0.0 G

Tank 2 Type

Tank 2 Vol

Not inst.


MODE

7. Tryck på "MODE"-knappen för att avsluta alternativet "Tank typ 1".

8. Tryck på "–"-knappen för att markera volymen "Tank 1 vol".

9. Tryck på "MODE"-knappen för att redigera volymen.

OBS! Maximal volym är 2271 liter (600 US gal).

47

35880

10. Tryck på knappen "–" eller "+" för att ändra tankens volym. Om du håller in knappen rullar den genom

siffrorna.

Tanks


Tank 1 Vol

Tank 1 Cal

100.0 G

Tank 2 Type

Tank 2 Vol

Not inst.


MODE

11. Tryck på "MODE"-knappen för att avsluta alternativet "Tank 1 vol".

35881


12. Tryck på "–"-knappen för att markera alternativet "Tank 1 kal".

Tanks


Tank 1 Vol 100.0 G

Tank 1 Cal

Tank 2 Type Not inst.

Tank 2 Vol

[ DFLT ] [ QUIT ] [ ADD ]

MODE

13. Tryck på "MODE"-knappen för att välja kalibreringstyp.

48

35886

OBS! Tankarna kan kalibreras på två olika sätt: För linjärt formade bränsletankar väljer du

"Standardkalibrering". "Standardkalibrering" antar att tanken är likformig och att varje fjärdedel av tanken

rymmer en fjärdedel av dess totala volym. Vatten- och avfallstankar är typiska för denna linjärt formade tank.

För oregelbundet formade bränsletankar väljer du "Metoden Fyll på bränsle". Bränsle måste fyllas på i tanken

för varje fjärdedel av volymen när denna metod används. "Metoden Fyll på bränsle" ska utföras i vattnet för att

en korrekt tankvolym ska visas.

OBS! Följande prodecur används för metoden "Standardkalibrering".

14. Tryck på "–"-knappen för att välja metoden "Standardkalibrering" eller tryck på "MODE"-knappen för att

avsluta kalibreringen.

Tanks


Tank Default 1 Vol Calibration 100.0 or G

Tank Add Fuel 1 Cal Method


Tank 2 Vol


MODE

35882


15. Tryck på "MODE"-knappen för att avsluta "(OK)" och stänga alternativet "Tank 1 kal".

Tanks


Tank Calibration 1 Vol OK100.0

G

Tank 1 Cal


Tank 2 Vol

[ OK ]

MODE

49

35884

OBS! Följande prodecur används för "Metoden Fyll på bränsle" för kalibrering.

16. Tryck på "+"-knappen för att välja "Metoden Fyll på bränsle" eller tryck på "MODE"-knappen för att avsluta

kalibreringen.

Tanks


Tank Default 1 Vol Calibration 100.0 or G

Tank Add Fuel 1 Cal Method


Tank 2 Vol


MODE

35887


17. Tryck på "+"-knappen för att spara och redigera "Metoden Fyll på bränsle" för kalibrering.

Tanks


Calibrating Tank 1 VolEmpty

100.0 Tank: G

Tank 0.0 Gallons 1 Cal

Press Tank 2 Plus Type Button Not inst.

when ready!

Tank 2 Vol

[ SAVE ]

MODE

50

35889

18. Fyll på 25 procent av bränslevolymen i den tomma bränsletanken. Mätaren listar mängden bränsle som

ska fyllas på för varje fjärdedel. Tryck på "+"-knappen för att spara kalibreringen.

Tanks


Calibrating Tank 1 Vol1/4

Tank: 100.0 G

25.0 Tank Gallons 1 Cal


when ready!

Tank 2 Vol

[ SAVE ]

MODE

36788


19. Bränslenivågivaren måste ändra ett minimalt värde när bränsle fylls på. Om bränslenivågivaren inte

ändrar till det minsta värdet någon gång under kalibreringen av påfyllning av bränsle visas ett

felmeddelande som anger att kalibreringen fattas värden ("Fel! Fattas värden..."). Den manuella

kalibreringen avbryts när felmeddelandet visas. Bränsletanken måste tömmas och den manuella

kalibreringen göras om.

Tanks


Error Tank ! 1 Defaulting Vol 100.0 to G

values.... Tank 1 Cal


Tank 2 Vol

[ OK ]

MODE

51

36794

20. Fyll på 25 procent mer bränslevolym i bränsletanken. Tryck på "+"-knappen för att spara kalibreringen.

Tanks


Fill Tank to 1/2: 1 Vol50

Gallons 100.0 G

Tank 1 Cal


when ready!

Tank 2 Vol

[ SAVE ]

MODE

36790


21. Fyll på 25 procent mer bränslevolym i bränsletanken. Tryck på "+"-knappen för att spara kalibreringen.

Tanks


Fill Tank to 3/4: 1 Vol75

Gallons 100.0 G

Tank 1 Cal


when ready!

Tank 2 Vol

[ SAVE ]

MODE

52

36791

22. Fyll på 25 procent mer bränslevolym för att fylla bränsletanken. Tryck på "+"-knappen för att spara

kalibreringen.

Tanks


Fill Tank until 1 Vol full: 100.0 100.0 G

Gallons Tank 1 Cal


when ready!

Tank 2 Vol

[ SAVE ]

MODE

36792


23. Skärmen på mintorn anger att kalibreringarna av bränsletanken har lyckats ("Kalibreringar OK").

Tanks


Calibrations Tank 1 Vol OK100.0

G

Tank 1 Cal


Tank 2 Vol

[ OK ]

MODE

24. Tryck på "MODE"-knappen för att avsluta kalibreringen.

25. Tryck på "–"-knappen för att redigera alternativet "Tank typ 2".

TANK 2

53

36793

Den andra tanken kan vara avsedd för ej installerat ("Ej inst"), vatten, bränsle eller avfall när den installeras på

en båt med en fyrtaktsmotor. Maximal bränslevolym är 2271 liter (600 US gal). När tanken är avsedd för vatten

eller avfall väljs kalibreringen automatiskt som standard och uppskattar nivån baserat på den linjärt formade

volymen och kalibreringen kan inte redigeras. När bränsle väljs för tank 2 är kalibreringsmetoderna samma som

för tank 1. Välj mellan "Standardkalibrering" och "Metoden Fyll på bränsle".

När mätaren är installerad på en båt med en tvåtaktsmotor ställs den andra tanken automatiskt in på olja och

kan inte kalibreras.

Ställa in larmen

Larminställningarna kan anpassas till båtens specifikationer och enligt ägarens önskemål. Låga bränslenivåer

och kritiska bränslenivåer kan inte avaktiveras men de kan justeras enligt ägarens önskemål. Dessa nivåer kan

justeras ned till 10 procent av bränsletankens volym. Larmen för grunt vatten, djupt vatten och vägpunktsavstånd

kan aktiveras eller avaktiveras. Larmet för grunt vatten kan ställas in på 0,1 m (0.3 ft) och larmet för djupt vatten

kan ställas in på 300 m (984 ft). Popupp-larmet för dessa inställningar kan slås på eller stängas av. Båtar

utrustade med en generator eller värme-, ventilations- eller luftkodintioneringsenhet kan ha dessa larm

aktiverade eller avaktiverade.





!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Larm".

4. Tryck på "MODE"-knappen för att redigera menyn "Larm".


Alarms

Ext. Sensors

Offsets

Clock

SmartTow


MODE

54

35741

42220

5. Tryck på "MODE"-knappen för att öppna alternativet "Bränsle kritisk".


6. Tryck på "–" eller "+" för att redigera procenttalet för "Bränsle kritisk". Det här procenttalet kan inte ställas

in på lägre än 10 eller mer än larminställningen "Bränsle låg".

Alarms

Fuel Critical

Fuel Low

Depth Shallow

Depth Deep

Waypoint Dist

[DOWN] [EDIT]

MODE

55

10 %

25 %

OFF

OFF

OFF

[ UP ]

35859

7. Tryck på "MODE"-knappen för att avsluta alternativet "Bränsle kritisk".

8. Tryck på "–"-knappen för att markera alternativet "Bränsle låg".

9. Tryck på "MODE"-knappen för att öppna alternativet "Bränsle låg".

10. Tryck på "–" eller "+" för att redigera procenttalet för "Bränsle låg". Detta procenttal kan inte ställas in på

lägre än 10 eller mer än 50 procent.

Alarms

Fuel Critical

Fuel Low

Depth Shallow

Depth Deep


[DOWN] [EDIT]

MODE

10 %

25 %

OFF

OFF

OFF

[ UP ]

11. Tryck på "MODE"-knappen för att avsluta alternativet "Bränsle låg".

12. Tryck på "–"-knappen för att markera alternativet "Grunt vatten".

13. Tryck på "MODE"-knappen för att öppna alternativet "Grunt vatten".

35860


14. Tryck på "–" eller "+" för att redigera alternativet "Grunt vatten". Lägsta inställningen är 0,1 m (0.3 ft) och

den högsta inställningen är 100 m (328 ft).

Alarms

Fuel Critical 10 %

Fuel Low 25 %

Depth Shallow 0.3 ft

Depth Deep

Waypoint Dist OFF

OFF

[DOWN] [EDIT]

MODE

[ UP ]

15. Tryck på "MODE"-knappen för att avsluta alternativet "Grunt vatten".

16. Tryck på "–"-knappen för att markera alternativet "Djupt vatten".

17. Tryck på "MODE"-knappen för att öppna alternativet "Djupt vatten".

56

35862

18. Tryck på "–" eller "+" för att redigera alternativet "Djupt vatten". Lägsta inställningen är 0,2 m (0.7 ft) och

den högsta inställningen är 300 m (984 ft).

OBS! Lägsta inställningen kan ställas in på 0,1 m (0.3 ft) när "Grunt vatten" är inställt på "AV".

Alarms

Fuel Critical

Fuel Low

Depth Shallow

Depth Deep


[DOWN] [EDIT]

MODE

10 %

25 %

0.3 ft

0.7 ft

OFF

[ UP ]

19. Tryck på "MODE"-knappen för att avsluta alternativet "Djupt vatten".

20. Tryck på "–"-knappen för att markera alternativet "Vägpunkt dist".

35864

21. Tryck på "MODE"-knappen för att öppna alternativet "Vägpunkt dist".


22. Tryck på "–" eller "+" för att redigera alternativet "Vägpunkt dist". Lägsta inställningen är 161 m

(0.1 mile) och den högsta inställningen är 482 m (0.3 mile).

Alarms

Fuel Critical

Fuel Low

Depth Shallow

Depth Deep


[DOWN] [EDIT]

MODE

57

10 %

25 %

0.3 ft

0.7 ft

0.1 M

[ UP ]

35865

23. Tryck på "MODE"-knappen för att avsluta alternativet "Vägpunkt dist".

24. Tryck på "–"-knappen för att markera alternativet "Generator".

OBS! En generator som kan skicka data på styrutrymmesnätverket (CAN, control area network) måste vara

installerad för att det här alternativet ska kunna redigeras.

25. Tryck på "MODE"-knappen för att aktivera alternativet "Generator" ("Ja") eller avaktivera alternativet

("Nej").

Alarms


Generator

HVAC

Popup

Exit

[DOWN] [EDIT]

MODE

0.1 M

Yes

No

No

[ UP ]

35872

26. Tryck på "–"-knappen för att markera alternativet "Luftkonditionering".

OBS! En luftkonditioneringsenhet som kan skicka data på styrutrymmesnätverket (CAN, control area network)

måste vara installerad för att det här alternativet ska kunna redigeras.

OBS! Luftkonditioneringen har för närvarande inga godkända tillverkare.


27. Tryck på "MODE"-knappen för att aktivera alternativet "Luftkonditionering" ("Ja") eller avaktivera


Alarms


Generator

HVAC

Popup

Exit

[DOWN] [EDIT]

MODE

0.1 M

Yes

Yes

No

[ UP ]

28. Tryck på "–"-knappen för att markera alternativet "Popupp".

58

35875

29. Tryck på "MODE"-knappen för att aktivera alternativet "Popupp" ("Ja") eller avaktivera alternativet ("Nej").

Alarms

Waypoint Dist 0.1 M

Generator Yes

HVAC

Yes

Popup

Exit

Yes

[DOWN] [EDIT]

MODE

[ UP ]

35876


menyn "Larm".

Ställa in externa givare

Menyn för externa givare slår på och av ett antal givare. Dessa omfattar sjötemperatur, trim, GPS, hastighet,

styrning och trimroder. Menyn för externa givare kan även ändra hur hastigheten identifieras, pitot, skovelhjul,

GPS och vid vilken hastighet övergången till en annan givare inträffar. Typen av pitotgivare kan ändras från

689 kPa (100 psi). för de flesta båtmodeller, till en hög hastighet 1379 kPa (200 psi) givare. En hög

hastighetsgivare måste vara installerad för att en korrekt hastighet ska visas när 1379 kPa (200 psi) valts.




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Ext. givare".

4. Tryck på "MODE"-knappen för att redigera "Ext. givare".


Alarms

Ext. Sensors

Offsets

Clock

SmartTow


MODE

59

35741

42221


5. Tryck på "MODE"-knappen för att aktivera alternativet "Djup/Sjötemp" ("Ja") eller avaktivera alternativet

("Nej").

Ext. Sensors

Depth/Seatemp Yes

Trim No

No

Speed

Steering

Tabs

[DOWN] [EDIT]

MODE

6. Tryck på "–"-knappen för att markera alternativet "Trim".

60

No

42224

7. Tryck på "MODE"-knappen för att aktivera alternativet "Trim" ("Ja") eller avaktivera alternativet ("Nej").

Ext. Sensors

Depth/Seatemp Yes

Trim

Yes

Speed No


Tabs

No

[DOWN] [EDIT]

MODE

8. Tryck på "–"-knappen för att markera alternativet "Hastighet".

42225


9. Tryck på "MODE"-knappen för att redigera alternativet "Hastighet".

Ext. Sensors

Depth/Seatemp

Trim

Speed


Tabs

[DOWN] [EDIT]

MODE

61

Yes

Yes

Yes

No

42226

10. Tryck på "MODE"-knappen för att aktivera alternativet "Använd skovel" ("Ja") eller avaktivera alternativet

("Nej").

Speed

Use Paddle Yes

Use Pitot No

Pitot Type 100 PSI

Trans Speed 5

GPS Enabled No


MODE

11. Tryck på "–"-knappen för att markera alternativet "Använd pitot".

42227


12. Tryck på "MODE"-knappen för att aktivera alternativet "Använd pitot" ("Ja") eller avaktivera alternativet

("Nej").

Speed


Use Pitot Yes


Trans Speed 5



MODE

13. Tryck på "–"-knappen för att markera alternativet "Pitottyp".

62

42228

14. Tryck på "MODE"-knappen för att ändra givaren till "100 PSI" eller "200 PSI".

Speed


Use Pitot Yes


Trans Speed 5



MODE

15. Tryck på "–"-knappen för att markera alternativet "Trans hastighet".

42229

16. Tryck på "MODE"-knappen för att redigera alternativet "Trans hastighet".


17. Tryck på "–" eller "+" för att ändra hastigheten där skovelhjulet går över till pitot eller GPS.

Övergångshastigheten kan ändras från 8 km/h (5 mph) till 56 km/h (35 mph). Tryck på "MODE"-knappen

för att avsluta redigeringsläget "Trans hastighet".

Speed


Use Pitot Yes


Trans Speed 25



MODE

18. Tryck på "–" för att markera alternativet "GPS aktiverat".

63

42230

19. Tryck på "MODE"-knappen för att aktivera alternativet "GPS aktiverat" ("Ja") eller avaktivera alternativet

("Nej").

Speed



GPS Enabled Yes

Use GPS Speed

Exit

No


MODE

42231

20. Tryck på "–"-knappen för att markera alternativet "Använd GPS-hastighet".


21. Tryck på "MODE"-knappen för att aktivera alternativet "Använd GPS-hastighet" ("Ja") eller avaktivera


Speed



GPS Enabled Yes

Use GPS Speed Yes

Exit


MODE

64

42232


menyn "Hastighet".

Ställa in förskjutningar

Menyn "Förskjutningar" medger kompensation för inte tillräckligt noggranna givare, ställer in en

övergångshastighet från en hastighetsgivare till en annan, inverterar en styrgivare och korrigerar mängden

bränsle som används. Givare som kan modifieras är: Sjötemperatur, djup, skovelhjul hertz, pitottryck och

styrposition.




Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Förskjutningar".

!

35741


4. Tryck på "MODE"-knappen för att redigera menyn "Förskjutningar".


Alarms

Ext. Sensors

Offsets

Clock

SmartTow


MODE

5. Tryck på "MODE"-knappen för att redigera menyn "Sjötemp".

65

42234

6. Tryck på knappen "–" eller "+" för att ändra sjötemperaturkorrigeringen från -23,3 till -12,2 °C

(-10 till 10 °F).

Offsets

Seatemp

Depth

Paddle

Pitot

Steer Inv

[DOWN] [SAVE]

MODE

6 F

0 ft

4.9

1.00

No

[ UP ]

7. Tryck på "MODE"-knappen för att avsluta menyn "Sjötemp".


42235

9. Tryck på "MODE"-knappen för att redigera alternativet "Djup". Djupförskjutningen kan ändras ± 30,5 m

(100 ft).


10. Tryck på "–" eller "+" för att ändra djupförskjutningen.

Offsets

Seatemp

Depth

Paddle

Pitot

Steer Inv

[DOWN] [SAVE]

MODE

66

6 F

6 ft

4.9

1.00

No

[ UP ]

11. Tryck på "MODE"-knappen för att avsluta alternativet "Djup".

12. Tryck på "–"-knappen för att markera alternativet "Skovel".

13. Tryck på "MODE"-knappen för att redigera alternativet "Skovel".

42236

14. Tryck på "–" eller "+" för att ändra skovelförskjutningen. Förskjutningen kan ändras från 3,4 Hz till 6,4 Hz.

Offsets

Seatemp

Depth

Paddle

Pitot

Steer Inv

[DOWN] [SAVE]

MODE

6 F

6 ft

4.9

1.00

No

[ UP ]

15. Tryck på "MODE"-knappen för att avsluta alternativet "Skovel".

16. Tryck på "–"-knappen för att markera alternativet "Pitot".

17. Tryck på "MODE"-knappen för att redigera alternativet "Pitot".

42237


18. Tryck på "–" eller "+" för att ändra pitotförskjutningen. Förskjutningen kan ändras från 0,50 till 1,50.

Offsets

Seatemp

Depth

Paddle

Pitot

Steer Inv

[DOWN] [SAVE]

MODE

67

6 F

6 ft

4.9

1.00

No

[ UP ]

19. Tryck på "MODE"-knappen för att avsluta alternativet "Pitot".

20. Tryck på "–"-knappen för att markera alternativet "Styrinv".

42238

21. Tryck på "MODE"-knappen för att aktivera alternativet "Styrinv" ("Ja") eller avaktivera alternativet ("Nej").

Offsets

Seatemp

Depth

Paddle

Pitot

Steer Inv

[DOWN] [SAVE]

MODE

6 F

6 ft

4.9

1.00

No

[ UP ]

22. Tryck på "MODE"-knappen för att avsluta alternativet "Styrinv".

23. Tryck på "–"-knappen för att markera alternativet "Styrning".

24. Tryck på "MODE"-knappen för att redigera alternativet "Styrning".

42239


25. Tryck på "–" eller "+" för att ändra styrningsförskjutningen. Förskjutningen kan ändras ± 30 grader.

Offsets

Pitot

Steer Inv


Fuel Used

Exit

[DOWN] [SAVE]

MODE

68

1.00

No

10

[ UP ]

26. Tryck på "MODE"-knappen för att avsluta alternativet "Styrning".

27. Tryck på "–"-knappen för att markera alternativet "Bränsleåtgång".

42240

28. Tryck på "MODE"-knappen för att redigera alternativet "Bränsleåtgång".

Offsets

Pitot

Steer Inv


Fuel Used

Exit

[DOWN] [SAVE]

MODE

1.00

No

10

[ UP ]

29. Tryck på "MODE"-knappen för att redigera alternativet "Multiplikator".

42241

30. Tryck på "–" eller "+" för att ändra multiplikatorförskjutningen. Förskjutningen kan ändras från 0,50 till

1,50.


OBS! "Multiplikator" används för att finjustera bränslemätarsändaren för att korrigera för fel vad gäller

bränsleåtgång. Om mätaren indikerar att 38 liter bränsle använts men att 53 liter fyllts på i verkligheten ska

multiplikatorn ändras till 1,40. Om mätaren indikerar att 38 liter bränsle använts men att bara 30 liter fyllts på i

verkligheten ska multiplikatorn ändras till 0,80.

Fuel Used

Multiplier

Add Fuel

Exit


MODE

69

1.0

0.0 G

31. Tryck på "MODE"-knappen för att avsluta alternativet "Multiplikator".

32. Tryck på "–"-knappen för att markera alternativet "Fyll på bränsle".

35922

33. Tryck på "–" eller "+" för att ändra mängden bränsle som faktiskt fylldes på i bränsletanken för att korrigera

för fel avseende bränslevolym.

OBS! Alternativet "Fyll på bränsle" fungerar på samma sätt som multiplikatorn. Om mätaren indikerar att 38

liter bränsle använts men att 53 liter fyllts på i verkligheten ska "Fyll på bränsle" ändras till 14,0. Om mätaren

indikerar att 38 liter bränsle använts men att bara 30 liter fyllts på i verkligheten ska "Fyll på bränsle" ändras

till 30 liter. Mätaren beräknar multiplikatorn och ändrar automatiskt siffran i alternativet "Multiplikator".


alternativet "Bränsleåtgång".


menyn "Förskjutningar".

Ställa klockan

"Klockan" kan ställas så att den visar en 24 timmars dag eller 12 timmars (AM, PM) dag. Den kan också

uppdateras automatiskt med en GPS. GPS-enheten måste vara på ("Ja") i menyn för de externa givarna ("Ext.

givare") för att GPS-menyerna ska aktiveras. Klockinställningen måste ha "GPS-uppdatering" aktiverad ("Ja")

för att koordinerad universaltid (UTC) ska fungera. UTC kan vara förskjuten mellan -13 timmar till +13 timmar.




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Klocka".


Alarms

Ext. Sensors

Offsets

Clock

SmartTow


MODE

4. Tryck på "MODE"-knappen för att redigera menyn "Klocka".

70

35741

42284


5. Tryck på "MODE"-knappen för att ändra alternativet "Klockformat" till 12 timmar ("12h") eller 24 timmar

("24h").

Clock

Clock Format 24h

Hour

13

Min

45

GPS Update No

GPS UTC 0h


MODE

6. Tryck på "–"-knappen för att markera alternativet "Timme".

7. Tryck på "MODE"-knappen för att redigera alternativet "Timme".

8. Tryck på "–" eller "+" för att redigera timmen.

Clock


Hour

13


45

GPS Update No

GPS UTC 0h


MODE

9. Tryck på "MODE"-knappen för att avsluta timredigeringsläget.

10. Tryck på "–"-knappen för att markera alternativet "Min".

11. Tryck på "MODE"-knappen för att redigera alternativet "Min".

71

35827

35828

12. Tryck på "–" eller "+" för att redigera minuterna.


Clock


Hour

13


45

GPS Update No

GPS UTC 0h


MODE

13. Tryck på "MODE"-knappen för att avsluta minutredigeringsläget.

72

35829

OBS! En GPS måste vara ansluten till monitor för att "GPS-uppdatering" ska fungera, ställa in vägpunkter, visa

GPS-hastighet, UTC-tid, latitud och longitud. En SmartCraft GPS-puck måste vara installerad för att man ska

kunna använda den GPS-hastighetsbaserade farthållaren. Om det inte finns en GPS trycker du på "–"-knappen

för att markera alternativet "Avsluta". Tryck på "MODE"-knappen för att avsluta menyn "Klocka".

14. Tryck på "–"-knappen för att markera alternativet "GPS-uppdatering".

15. Tryck på "MODE"-knappen för att ändra alternativet "GPS-uppdatering" till på ("Ja") eller av ("Nej").

Clock


Hour

13


45

GPS Update Yes

GPS UTC 0h


MODE

16. Tryck på "–"-knappen för att markera alternativet "GPS UTC".

17. Tryck på "MODE"-knappen för att redigera alternativet "GPS UTC".

35830


18. Tryck på "–" eller "+" för att redigera UTC förskjutningstid enligt båtens plats. UTC kan vara förskjuten

mellan -13 timmar till +13 timmar.

Clock

Hour

13


45

GPS Update Yes

GPS UTC

Exit

0h


MODE

19. Tryck på "MODE"-knappen för att avsluta alternativet "GPS UTC".

73

35836

20. Tryck på "–" för att markera alternativet "Avsluta" och tryck på "MODE"-knappen för att avsluta menyn

"Klocka".

Smart Tow-inställningar

Med "SmartTow"-inställningen kan användaren välja vilken typ av hastighetsgivare som ska användas när Smart

Tow används. Med "SmartTow"-inställningarna kan användaren även välja vilken typ av hastighetsfilter som ska

användas. Välj om du vill stänga av filtret eller ha det aktiverat på lågt, mellan eller högt läge. "AV" är det

känsligaste läget och bibehåller båthastigheten med mindre fluktuation för den verkligen hastigheten. Använd

filtren om skovelhjulet är instabilt och orsakar oönskad fluktuation i motorvarvtalet. "LÅG" filterinställning är den

mest mottagliga och tillåter mer verklig fluktuation i hastigheten än när filtret är avstängt. "HÖG" filterinställning

är den minst mottagliga och tillåter den högsta hastighetsfluktuationen och sänker hastigheten vid vilken

hastigheten ändras.




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera "SmartTow"-menyn.

4. Tryck på "MODE"-knappen för att öppna "SmartTow"-menyn.


Alarms

Ext. Sensors

Offsets

Clock

SmartTow


MODE

74

35741

42286


5. Tryck på "MODE"-knappen för att ändra alternativet Smart Tow "Hastighetsinmatning" till skovelhjulet

("Skovel") eller till "GPS".

SmartTow

Speed Input Paddle

Speed Filter OFF

Exit

[DOWN] [EDIT]

MODE

6. Tryck på "–"-knappen för att markera alternativet "Hastighetsfilter".

75

35849

7. Tryck på "MODE"-knappen för att ändra filtret till "AV", "LÅG", "MELLAN" eller "HÖG".

SmartTow

Speed Input Paddle

Speed Filter OFF

Exit

[DOWN] [EDIT]

MODE

[ UP ]

35854

8. Tryck på "–" för att markera alternativet "Avsluta" och tryck på "MODE" för att avsluta menyn "SmartTow".

Ekonomiinställningar (EKO)

Programmet för EKO-skärmen övervakar motorgivarna och letar efter den bästa bränsleekonomisiffran medan

båten är igång. När programmet identifierar en förbättring i bränsleekonomin registrerar mätaren vilka värdena

för trim och motorvarvtal är vid den tidpunkten. Denna beräkning görs vare sig EKO-skärmen är synlig eller inte.

När programmet har registrerat varvtals- och trimvärden leder det föraren med pilar till dit där den optimala

körhastigheten och triminställningen var. I de flesta applikationer behöver inte EKO-skärmen kalibreras även

om det finns inställningar för att anpassa mätaren efter ditt sätt att använda båten. Standardinställningarna är

inom acceptabla parametrar för de flesta båttillämpningar.


VIKTIGT! En manuell trimkalibrering måste göras innan EKO-skärmen kan användas. Om du gör en

standardkalibrering av trim fungerar inte EKO-skärmen på avsett sätt. Menysökvägen är: "HUVUD" >

Inställningar > "Trim" > "Kalibrering".



!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera "EKO"-menyn.

76

35741

OBS! Standardinställningarna är inom acceptabla parametrar för de flesta båttillämpningar.


ECO

System

Gateway

Help

Exit


MODE

4. Tryck på "MODE"-knappen för att redigera "EKO"-menyn.

5. Tryck på "MODE"-knappen för att redigera alternativet "Läg. v/min".

42288

• "Läg. v/min" – Används för att anpassa mätaren efter din körstil. Detta är det lägsta varvtalsvärdet

som motorn måste uppnå för att mätaren ska börja övervaka och söka efter den bästa

bränsleekonomin. Standardinställningen är 2 300 v/min.


6. Tryck på knappen "–" eller "+" för att ändra lägsta v/min.

ECO

Min. RPM 2300

Max. RPM 4300

RPM time 0.7

MPG time 0.7

Trim Accuracy[%] 4

[DOWN] [EDIT]

MODE

7. Tryck på "MODE"-knappen för att avsluta alternativet "Läg. v/min".

8. Tryck på "–"-knappen för att markera alternativet "Hög. v/min".

9. Tryck på "MODE"-knappen för att redigera alternativet "Hög. v/min".

77

42291

• "Hög. v/min" – Används för att anpassa mätaren efter din körstil. Detta är det högsta varvtalsvärdet

som motorn måste uppnå för att mätaren ska sluta övervaka och söka efter den bästa

bränsleekonomin. Standardinställningen är 4300 v/min.

10. Tryck på knappen "–" eller "+" för att ändra högsta v/min.

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7



MODE

11. Tryck på "MODE"-knappen för att avsluta alternativet "Hög. v/min".

12. Tryck på "–"-knappen för att markera alternativet "V/min-tid".

13. Tryck på "MODE"-knappen för att redigera alternativet "V/min-tid".

42294

• "V/min-tid" – Används för att anpassa mätaren efter din körstil. Detta är hur länge (sekunder) som

varvtalet måste vara konsistent vid maximalt bränsleekonomivärde innan mätaren registrerar målet

för varvtal och trim. Tiden varierar mellan 0,0–10,0 sekunder. Standardinställningen är 0,7.


14. Tryck på knappen "–" eller "+" för att ändra "V/min-tid".

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7



MODE

78

42295

15. Tryck på "MODE"-knappen för att avsluta redigeringsalternativet "V/min-tid".

16. Tryck på "–"-knappen för att markera alternativet "MPG-tid".

17. Tryck på "MODE"-knappen för att redigera alternativet "MPG-tid".

• "MPG-tid" – Används för att anpassa mätaren efter din körstil. Detta är hur länge (sekunder) som

den bästa bränsleekonomin måste vara konsistent vid maximalt värde innan mätaren registrerar

målet för varvtal och trim. Tiden varierar mellan 0,0–10,0 sekunder. Standardinställningen är 0,7.

18. Tryck på knappen "–" eller "+" för att ändra "MPG-tid".

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7



MODE

42296

19. Tryck på "MODE"-knappen för att avsluta redigeringsalternativet "MPG-tid".

20. Tryck på "–"-knappen för att markera alternativet "Trimnoggrannhet [%]".

21. Tryck på "MODE"-knappen för att redigera alternativet "Trimnoggrannhet [%]".

• "Trimnoggrannhet [%]" – Används för att anpassa mätaren efter din körstil. Här ställs storleken för

målfönstret på EKO-skärmen in för trimläget. Procenttalet varierar mellan 1 och 75. Ju högre siffra

desto större målfönster. Standardinställningen är 4.


22. Tryck på knappen "–" eller "+" för att ändra "Trimnoggrannhet [%]".

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7



MODE

79

42297

23. Tryck på "MODE"-knappen för att avsluta redigeringsalternativet "Trimnoggrannhet [%]".

24. Tryck på "–"-knappen för att markera alternativet "Varvtalsnoggrannhet [%]".

25. Tryck på "MODE"-knappen för att redigera alternativet "Varvtalsnoggrannhet [%]".

• "Varvtalsnoggrannhet [%]" – Används för att anpassa mätaren efter din körstil. Här ställs storleken

på målfönstret på EKO-skärmen in för varvtalsläget. Procenttalet varierar mellan 1 och 75. Ju högre

siffra desto större målfönster. Standardinställningen är 4.

26. Tryck på knappen "–" eller "+" för att ändra "Varvtalsnoggrannhet [%]".

ECO

RPM time 0.7

MPG time 0.7


RPM Accuracy[%]

Exit

4


MODE

42298

27. Tryck på "MODE"-knappen för att avsluta redigeringsalternativet "Varvtalsnoggrannhet [%]".


"EKO"-menyn.

Ställa in systemet

MÄTARENS IDENTIFIKATIONSNAMN




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "System".

4. Tryck på "MODE"-knappen för att redigera menyn "System".


ECO

System

Gateway

Help

Exit


MODE

80

35741

42302


5. Tryck på "MODE"-knappen för att öppna alternativet "Namn". Namnfönstret öppnas på höger sida om

mätaren.


Name

Simulator

Reset All

Exit

[DOWN] [EDIT]

MODE

81

No

42303

6. Tryck på "–" eller "+" för att välja den första bokstaven i mätarnamnet. Tryck på "MODE"-knappen för att

spara bokstaven och flytta till nästa bokstavsval.

OBS! Mätarnamnet kan innehålla upp till tolv tecken. Det finns ett tomt tecken och 26 bokstavstecken

tillgängliga. Alla tolv tecken måste väljas innan alternativet "Namn" avslutas.


Name AAAA

Simulator No

Reset All

Exit

[DOWN] [EDIT]

MODE

42304

7. När det sista tecknet sparats är inte namnfönstret aktivt och programmet återgår till alternativet "Namn".

8. Tryck på "–" för att markera alternativet "Avsluta" och tryck på "MODE" för att återgå till menyn

"Inställningar".


OBS! Alternativet "Simulator" är tillgängligt när monitorn används med en källa på 12 V för enbart visning. Den

här skärmen kan inte aktiveras när den är ansluten till ett batteri.


Name AAAA

Simulator No

Reset All

Exit

[EDIT]

MODE

82

[ UP ]

Återställa mätaren till standardinställningar

42307

VIKTIGT! Om du gör en återställning ställs mätaren tillbaka till alla fabriksinställningar och eliminerar därmed

alla installationskalibreringar som gjorts under installationen av produkten.




Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "System".

!

35741


4. Tryck på "MODE"-knappen för att redigera menyn "System".


ECO

System

Gateway

Help

Exit


MODE

5. Tryck på "–"-knappen för att markera alternativet "Återställa alla".

83

42302

6. Tryck på "MODE"-knappen för att redigera alternativet "Återställ alla".


Name AAAA

Simulator No

Reset All

Exit

[DOWN]

[EDIT]

MODE

[ UP ]

42309


7. Tryck på "+" för att återställa mätaren till fabriksinställningarna eller tryck på "MODE"-knappen för att

avsluta återställningsfunktionen.

Gateway-inställningar


Name AAAA

RESET Simulator all your Settings

No

to

Reset

Factory

All

Defaults?

Exit

[QUIT]

MODE

84

[ UP ]

42310

Gateway är ett programgränssnitt som möjliggör eller styr åtkomsten till andra program via ett NMEA 2000- eller

J1939-protokoll, en kanal för kommunikation för att dela information. Programmet kan skicka (TX) information

till och ta emot (RX) information från olika PGN-produkter (parameter group number).




Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Gateway".

!

35741


4. Tryck på "MODE"-knappen för att redigera menyn "Gateway".


ECO

System

Gateway

Help

Exit


MODE

85

42315

5. Tryck på "MODE"-knappen för att redigera alternativet "Gateway" till "NMEA 2000" "J1939" eller "AV".

Gateway

Gateway NMEA 2000

Gateway Receive

Gate Mode Single

Engine STBD

Tab Data Receive

[DOWN] [EDIT]

MODE

6. Tryck på "–"-knappen för att markera nästa "Gateway"-meny.

42317

7. Tryck på "MODE"-knappen för att redigera alternativet "Gateway" till "Skicka" (TX) eller "Ta emot" (RX).

OBS! Välj endast "Ta emot" när monitorn används med en motor som inte är SmartCraft-kompatibel. Motorn

måste vara kompatibel med J1939 eller NMEA 2000.


VIKTIGT! Om MercMonitor används i motorer som inte är SmartCraft-motorer måste MercMonitor-gatewayen

vara inställd på "Ta emot". Om inte gatewayen ställs in på "Ta emot" kommer flera fel att uppstå som inte kan

rättas till. Om gatewayen ändras till "Ta emot" raderas felen. Se avsnitt 1: Allmän information –

Acceptansbeskrivning av MercMonitor Gateway-protokollet, för att förstå vilka data som är tillgängliga för

motorer som inte är SmartCraft.

Gateway







MODE

8. Tryck på "–"-knappen för att markera menyn "Gate-läge".

86

42318

9. Tryck på "MODE"-knappen för att redigera alternativet "Gate-läge" till "Ett", "Två", Tre" eller "Fyra"

motorpaket.

OBS! Alternativet "Gate-läge" kan bara redigeras i Gateway Premier MercMonitor. Alla andra MercMonitormodeller

är som standard "Ett".

Gateway







MODE

10. Tryck på "–"-knappen för att markera menyn "Motor".

42324

11. Tryck på "MODE"-knappen för att redigera alternativet "Motor" till styrbord ("STBD"), babord ("PORT"),

styrbord 2 ("STB2") eller babord 2 ("PRT2").


VIKTIGT! Det här menyalternativet tilldelar mätaren till en specifik motor.

Gateway







MODE

12. Tryck på "–"-knappen för att markera menyn "Trimroderdata".

87

42326

13. Tryck på "MODE"-knappen för att redigera alternativet "Trimroderdata" till "Skicka" (TX) eller "Ta emot"

(RX).

Gateway







MODE

42327


menyn "Inställningar".

Hjälpmenyn




!


Vessel

Full Screens

Favorites

Alarms


MODE

3. Tryck på "–"-knappen för att markera menyn "Hjälp".

4. Tryck på "MODE"-knappen för att redigera menyn "Hjälp".


ECO

System

Gateway

Help

Exit


MODE

88

35741

42329


5. Tryck på "MODE"-knappen för att se hur du väljer en skärm som ska visas som en favorit.

Help

Favorites

Exit

[DOWN] [EDIT]

MODE

89

36435

6. Ett fönster öppnas med texten att du hålla ned "+" och "–" när skärmen du vill ska vara en del av "Favoriter"

syns på monitorn.

Help

Favorites

Add your Favorite

Exit

screen by holding the

+ and - button in the

screen you like to add

[ OK ]

MODE

7. Tryck på "MODE"-knappen för att återgå till huvudmenyn "Hjälp".

36453


"Hjälp".


"Inställningar".

Använda framdrivningsskärmarna

FRAMDRIVNINGSMENYN

På menyskärmarna "Framdrivning" visas information om båtens framdrivningssystem. Skärmar som finns

tillgängliga på menyn "Framdrivning" varierar beroende på motortyp, men kan omfatta följande:

• Batterispänning

• R/min

• Vattentryck

• Kylvätsketemperatur

• Oljetemperatur

• Oljetryck

• Topphastighet

• Turboladdartryck

• Högsta varvtal

• Trimläge

• Trimroderläge

• Troll-reglage

• Smart Tow

Tillgängliga framdrivningsskärmar

Snabbreferens

Troll-reglage

På snabbreferensskärmen visas aktuella

uppgifter om batteristatus vid laddning,

motortemperatur och oljetryck. När dessa

saker är inom normala driftsparametrar visar

varje referens "OK". När dessa saker inte är

inom normala driftsparametrar visas en ikon

med en blinkande triangel.

Visar en ikon för att indikera att troll-reglaget

är av eller på. Det kan styras med

båthastigheten via den aktiva givaren eller

med motorvarvtalet.

90

Quick Ref

Bat Temp Bar

OK OK !

[ EXIT ] [ NEXT ]

ON

SET

MPH

MPH

PDL

[DOWN]

Troll Control

4.8

4.5

MUST BE IN IDLE

36076

OFF

[MODE] [ UP ]

36114

Vatten

Olja

Topphastighet

Bränsletryck


Visar motorvarvtalet, båthastigheten via den

aktiva givaren, kylvätsketemperaturen och

vattentrycket.


aktiva givaren, oljetemperaturen och

oljetrycket.


aktiva givaren, båtens topphastighet och vad

motorvarvtalet var vid båtens topphastighet.

Toppvärdena kan återställas.

Visar motorvarvtalet, bränsletrycket och

mängden bränsle som för närvarande

används per timme.

91

Water

RPM

Speed

Coolant Temp

Water Press


Oil

RPM

Speed

Oil Temp

Oil Press


2050

12.7

195

8.36

2050

12.7

205

2.84

Peak Speed

RPM

Speed

Peak Speed

RPM @ Speed

2050

12.7

RPM

MPH

PDL

o C

Bar

36081

RPM

MPH

PDL

o C

Bar

36085

58

5800

RPM

MPH

PDL

MPH

RPM

[ EXIT ] [ NEXT ] [OPTION]

36087

Fuel Pressure

RPM

Fuel Press

Fuel Flow


2050

12.7

RPM

BAR

8 L/H

36095

Varvtalssynkronisering

Motorns plats

bränsleförbrukning

Dubbla skärmar

Analog varvräknare


Visar motorvarvtalet och ett färgband som

indikerar att varvtalet ska ökas eller minskas

för att motorerna ska synkroniseras.

Visar motorns plats som mätaren är ansluten

till, mängden bränsle som för närvarande

används per timme och mängden bränsle

som har använts. Mängden bränsle som

används kan återställas.

STBD (styrbords motor)

PORT (babords motor)

CNTR (motorn i mitten)

STB2 (styrbord mitten)

PRT2 (babord mitten)

92

3750

RPM

RPM SYNCH

PORT


STBD

Fuel Flow

Fuel Used


3250

STBD

42334

12.7

8.0 L

L/H

[OPTION]

36099

Den dubbla skärmen visar två valda

dataalternativ på en yttre och en inre skärm.

3280 3

4

5

Yttre data visas som ett stapeldiagram med

ett litet fönster som flyttas med framkanten på

stapeldiagrammet. Inre data visas som

siffror. Alternativen som kan väljas är: "V/

min", "Hastighet", "Kylvätsketemperatur",

2

1

19.8

Speed(MPH)

6

7

"Oljetemperatur", "Sjötemperatur",

"Vattentryck", "Oljetryck", "Bränsleflöde"

0

RPM

8

"Bränsle", "Batteri", "Djup" och "Temp 2". 42336

Visar motorvarvtalet med en svepande

visare.

1

2

0

3

4

RPM

X1000

5

6

8

42338

7

Analog

hastighetsmätare

Volt/timmar


Trimsynkronisering

(dubbel motor)


Visar båtens hastighet med en svepande

visare. Det finns två olika skalor: 0–80 eller 0–

120 som knop, kilometer per timme eller

miles per timme.

Visar totala antalet timmar som motorn har

kört, batteriets aktuella laddningsstatus och

motorvarvtalet.


aktiva givaren och hur mycket tryck det är i

grenröret.

Visar ett färgband som indikerar om trimmet

ska ökas eller minskas för att synkronisera

motorernas trimställe.

93

20

10

0

30

40

Speed(MPH)

PDL

Volts/Hours


RPM

Hours

Battery

50

60

80

70

42339

12.7

H

13.2 V

RPM 3250 RPM

Boost Pressure

3250


36102

12.7

SPEED MPH

PDL

-2 0 +2

PORT

0.0

Trim

TRIM SYNCH


BAR

36106

STBD

3.2

42340

Trim

Trim/roder

Smart Tow


Visar trimmets läge med en ikon med en rörlig

propeller och visar trimlägets siffra som

hänför sig till propellerikonen.

Visar läget för babords och styrbords roder

med en ikon med ett rörligt roder och

trimläget med en ikon med en rörlig propeller.

En siffra som hänför sig till ikonernas läge

visas även i skärmens nedre del.

Visar en ikon som indikerar om Smart Tow är

på eller av, väljer farthållare eller startar

farthållaren, väljer farthållarens nivå vid start

från ett ett till fem, gör det möjligt att skapa

upp till åtta anpassade startnivåer utöver

startnivån fem, väljer om Smart Tow ska

baseras på varvtal/minut eller hastighet.

94

25

10

0

Trim

9.5


PORT

Trim/Tab

25

10

25


0

36109

STBD

0.0 0.0

SmartTow

36527

ON + / - TO ENGAGE OFF

SET

RPM 850 RPM

ACT

RPM 1000

PROFILE : Cruise

[DOWN] [MODE] [ UP ]

36125

Troll-reglageskärmen


Skärmen "Troll-reglage" visar en ikon för att indikera att troll-reglaget är på eller av, motorvarvtalet eller

båthastigheten. Troll-reglaget kan styras med båthastigheten eller motorvarvtalet.

AKTIVERA OCH AVAKTIVERA TROLL-REGLAGET

1. Se till att motorn är igång och att fjärrstyrning är ilagd vid tomgång.

95

a - Ikon som indikerar att troll-reglaget är av‐

stängt.

b - Ställ in varv/min

c - Faktiskt r/min

2. Tryck på "–" och "+" samtidigt för att aktivera troll-reglaget. Troll-reglagets "PÅ"-ikon markeras och

informationen under varvtalet ändras till "+/– FÖR ATT KOPPLA FRÅN".

a

ON

MIN

RPM

ACT

RPM

[DOWN]

ON

MIN

RPM

ACT

RPM

Troll Control

550

RPM

563

MUST BE AT IDLE

[MODE] [ UP ]

MODE

Troll Control

OFF

550

563

+/- TO DISENGAGE

RPM


MODE

36115

3. Tryck på knappen "–" eller "+" för att minska eller öka motorvarvtalet.

OBS! Lägsta och högsta varvtal beror på vilket motorpaket som används.

OFF

a

36117

b

c

b

a - Troll-reglagets "PÅ"-ikon

b - "+/– FÖR ATT KOPPLA FRÅN"


4. Troll-reglaget stängs av genom att du trycker på "–" och "+" samtidigt eller flyttar fjärreglagehandtaget till

neutralt läge. Troll-reglagets "AV"-ikon markeras och informationen under varvtalet ändras till "+/– FÖR

ATT KOPPLA IN".

ÄNDRA TROLL-REGLAGETS STYRLÄGE

96

a - Troll-reglagets "AV"-ikon

b - "+/– FÖR ATT KOPPLA IN"

Troll-reglagefunktionen kan styras med motorvarvtalet eller båthastigheten. Ett skovelhjul måste installeras om

båthastigheten ska styra troll-funktionen. Om motorvarvtalet används för att styra troll-funktionen kommer

båthastigheten att variera med utgångspunkt från förhållandena båten utsätts för: Vind, vågor eller ström. Om

båthastigheten används för att styra troll-funktionen kommer båthastigheten att fluktuera mer med utgångspunkt

från förhållandena båten utsätts för: Vind, vågor eller ström. Troll-reglageläget kan ändras när troll-reglaget är

aktiverat eller avaktiverat.

1. Medan troll-reglageskärmen är öppen trycker du på och håller in "MODE"-knappen tills skärmen ändrar

läge.

a

ON

MIN

RPM

ACT

RPM

ON

MIN

RPM

ACT

RPM

a - Varvtalsläge

b - Hastighetsläge

Troll Control

550

563

+/- TO ENGAGE

RPM


[DOWN]

MODE

Troll Control

550

RPM

563

+/- TO ENGAGE

OFF

[MODE] [ UP ]

OFF

b

36118

a

ON

b

SET

MPH

ACT

SPEED

MPH

PDL

[DOWN]

Troll Control

4.8

4.5

+/- TO ENGAGE

[MODE] [ UP ]

36529

2. Tryck på "–" eller "+" för att ändra hastigheten. Motorvarvtalet reagerar på vald hastighet när troll-reglaget

är aktiverat.

3. Du ändrar tillbaka till varvtalsläget genom att trycka på och hålla in "MODE"-knappen tills skärmen byter

från hastighetsläge till varvtalsläge.

OFF


4. Om inget skovelhjul är installerat på båten visas i hastighetsläget texten under fönstret "VER.

HASTIGHET" och anger att ett skovelhjul måste installeras ("SKOVEL KRÄVS").

Vattenskärmen

ON

SET

MPH

ACT

SPEED

MPH

PIT

[DOWN]

Troll Control

97

4.8

4.5

PADDLE REQUIRED

OFF

[MODE] [ UP ]

36530

På skärmen "Vatten" visas motorvarvtalet, båthastigheten via den aktiva givaren, kylvätsketemperaturen och

vattentrycket.

Water

RPM

Speed

Coolant Temp

Water Press


MODE

2050

12.7

195

8.36

RPM

MPH

PDL

o C

Bar

36103

a

b

c

d

a - V/min

b - Båthastighet

c - Kylvätsketemperatur

d - Vattentryck

Oljeskärmen


På skärmen "Olja" visas motorvarvtalet, båthastigheten via den aktiva givaren, oljetemperaturen och oljetrycket.

Oil

RPM

Speed

Oil Temp

Oil Press


MODE

2050

12.7

205

2.84

Skärmen Topphastighet

98

a - R/min


c - Oljetemperatur

d - Oljetryck

På skärmen "Topphastighet" visas motorvarvtalet, båthastigheten via den aktiva givaren, båtens topphastighet

och vad motorvarvtalet var vid båtens topphastighet. Toppvärdena uppdateras automatiskt när registrerade

värden överskrids.

ÅTERSTÄLLA TOPPVÄRDEN

36105

Peak Speed

RPM

Speed

Peak Speed

RPM @ Speed

MODE

2050

12.7

58

5800

RPM

MPH

PDL

MPH

RPM


Toppvärdena kan återställas för att registrera nya uppgifter.

1. Tryck på "+" för att öppna alternativet och återställa toppvärdena.

RPM

MPH

PDL

o C

Bar

a

b

c

d

36089


2. Tryck på "–" ("Ja") eller "+" ("Nej") för att återställa toppvärdena. Skärmen återgår till skärmen

"Topphastighet".

Skärmen Bränsletryck

RPM 2050

Reset

Speed

Peak Values ?

12.7

Peak Speed 58

[ YES ]

Peak Speed

MODE

99

5800

[ NO ]

RPM

MPH

PDL

MPH

RPM

36092

På skärmen "Bränsletryck" visas motorvarvtalet, bränsletrycket och mängden bränsle som för närvarande

används per timme. Bränsleflödet beräknas av PCM/ECM.

Fuel Pressure

RPM

Fuel Press

Fuel Flow


MODE

2050

12.7

RPM

BAR

8 L/H

36093

a

b

c


b - Bränsletryck

c - Bränsleflöde

Skärmen Varvtalssynkronisering


På skärmen "VARVTALSSYNKRONISERING" visar motorvarvtalet och ett färgband som expanderas under

motorn med det lägre varvtalet. Färgbandet minskas i storlek när motorvarvtalet är nära synkronisering.

3750

RPM

RPM SYNCH

a b

PORT


MODE

Motorns plats bränsleförbrukning

42342

100

a - Babordsmotorns r/min

b - Styrbordsmotorns r/min

c - Ett färgband som indikerar att styr‐

bordsmotorns varvtal är lågt.

Skärmen Motorns plats bränsleförbrukning visar motorns plats där mätaren är ansluten i skärmens övre del,

mängden bränsle som för närvarande används per timme och mängden bränsle som har använts för den

speciella motorn. Mängden bränsle som används kan återställas.

STBD

Fuel Flow

Fuel Used

MODE

12.7

8.0 L


3250

STBD

36097

ÅTERSTÄLLNING AV BRÄNSLEFÖRBRUKNING

L/H

a - Motorplatsmätaren är ansluten till

b - Bränsleflöde

c - Bränsleåtgång

1. Tryck på "+"-knappen för att öppna återställningsalternativet "Bränsleåtgång".

a

b

c

c


2. Tryck på "–" ("Ja") för att återställa bränsleförbrukningen eller tryck på "+" ("Nej") för att återgå till

bränsleförbrukningen per motorplatsskärm.

Dubbla skärmar

[ YES ]

STBD

Fuel Flow 12.7

Fuel Fuel Used Used Reset ?

MODE

101

8.0 L

L/H

[ NO ]

36098

Den dubbla skärmen visar två valda dataalternativ på en yttre och en inre skärm. Yttre data visas som ett

stapeldiagram med ett litet fönster som flyttas med framkanten på stapeldiagrammet. Inre data visas som siffror.

Alternativen som kan väljas är: "V/min", "Hastighet", "Kylvätsketemperatur", "Oljetemperatur", "Sjötemperatur",

"Vattentryck", "Oljetryck", "Bränsleflöde" "Bränsle", "Batteri", "Djup" och "Temp 2". Det finns fem dubbla skärmar.

a

1

2

0

3

3280

4

19.8

Speed(MPH)

RPM

MODE

5

8

6

42336

7

42343

b

a - Ett rörligt fönster som visar motorvarvtalet

b - Båthastighet

Skärmen Analog varvräknare


Den analoga varvräknaren visar motorvarvtalet med en svepande visare och simulerar en mekanisk analog

varvräknare.

a

Skärmen Analog hastighetsmätare

a - Svepande visare

Den analoga hastighetsmätaren visar båthastigheten med en svepande visare och simulerar en mekanisk

analog hastighetsmätare. Det finns två skalor för hastighetsmätaren: 0–80 och 0–120.

a

1

2

0

20

10

0

3

30

4

RPM

X1000

MODE

40

Speed(MPH)

PDL

MODE

5

50

6

8

60

80

7

70

42345

42346

a - Svepande visare

102

Skärmen Volt/timmar


Skärmen "Volt/timmar" visar totala antalet timmar som motorn har kört, batteriets aktuella laddningsstatus och

motorvarvtalet.

Skärmen Turboladdartryck

103

a - Totalt antal motortimmar

b - Batteriets laddningsstatus

c - V/min

Skärmen "Turboladdartryck" visar motorvarvtalet, båthastigheten via den aktiva givaren och hur mycket tryck

det är i grenröret.

a

Volts/Hours


RPM

Hours

Battery

MODE

12.7

H

13.2 V

RPM 3250 RPM

Boost Pressure

3250


MODE

12.7

SPEED MPH

PDL

-2 0 +2

BAR

a

36101

b

c

36107

b

c



c - Grenrörets tryck

Skärmen Trimsynkronisering


Skärmen "Trimsynkronisering" visar ett färgband som indikerar om trimmet ska ökas eller minskas för att

synkronisera motorernas trimställe. Siffrorna är en referenspunkt som hänför sig till trimmets läge utom

synkroniseringen.

a

Skärmen Trim/roder

104

a - Referenspunkt för babordsmotorns

trim

b - Färgband

c - Referenspunkt för styrbordsmotorns

trim

Skärmen "Trim/roder" visar läget för babords och styrbords trimroder med en rörlig ikon som representerar

rodrens relativa läge. En siffra under trimrodrets skärm indikerar rodrets relativa läge. I skärmens mitt visas

trimläget med en rörlig ikon som representerar trimmets relativa läge. En siffra under trimskärmen indikerar

trimmets relativa läge.

a

Smart Tow

PORT

0.0

PORT

Trim

TRIM SYNCH


MODE

Trim/Tab

ANVÄNDA SMART TOW

25

10

25


0

MODE

b

STBD

3.2

STBD

0.0 0.0

42348

36547

a - Indikator för babords trimroder

b - Trimindikator

c - Indikator för styrbords trimroder

d - Siffran indikerar det relativa läget

OBS! Farthållaren och startreglaget finns endast på Gen I (2007) och nyare DTS-motorer.

d

b

c

c


OBS! Farthållarens lägsta och högsta intervall varierar beroende på vilken typ av motorpaket som används.

Det finns två lägen på farthållaren. Varvtalsläge och hastighetsläge. Startreglaget tar över läget för valt reglage.

Det finns fem startnivåer. Nivå 1 är den långsammaste och nivå 5 är den mest agressiva. Utöver startnivå 5

finns det åtta anpassade startinställningar. Varje anpassad inställningsnamn kan ha upp till sju tecken för att

identifiera den anpassade inställningen. För att hastighetsinställningsreglaget ska fungera måste ett skovelhjul

vara installerat eller en SmartCraft GPS-puck.

ON

SET

RPM

[DOWN]

SmartTow

+ / - TO ENGAGE

1850

ACT RPM1000

[MODE] [ UP ]

MODE

OFF


36138

105

a

a - Ikonen Av

b - Inställt värde för r/min


d - Reglageläge

1. Aktivera "Smart Tow"-funktionen genom att trycka på "–" och "+" samtidigt. Ikonen Smart Tow "PÅ"

markeras i det övre vänstra hörnet och informationen över fönstret "STÄLL IN VARV/MIN" ändras till "+/–

FÖR ATT KOPPLA FRÅN". När Smart Tow är aktiverat fortsätter "PÅ"-ikonen att lysa och synas på alla

monitorskärmar.

a

ST

ON

SET

RPM

SmartTow

+ / - TO DISENGAGE OFF

1850

ACT RPM1000



MODE

a - Ikonen "PÅ"

b - "+/– FÖR ATT KOPPLA FRÅN"

2. Lägg i framväxeln. Gasen måste vara över inställt varvtal eller hastighet för att Smart Tow-funktionen ska

fungera. När gasen flyttas under inställt varvtal eller hastighet minskar motorvarvtalet med gasens

rörelse.

3. Tryck på "–"-knappen för att minska motorvarvtalet. Tryck på "+"-knappen för att öka motorvarvtalet.

b

c

d

36531

b

4. Avaktivera "Smart Tow"-funktionen genom att trycka på "–" och "+" samtidigt. Ikonen Smart Tow "AV"

markeras i det övre högra hörnet och informationen över fönstret "STÄLL IN VARV/MIN" ändras till "+/–

FÖR ATT KOPPLA IN".

Ändra farthållarläge


Det finns två lägen på farthållaren. Varvtalsläge och hastighetsläge. För att båthastigheten ska styra

fartfunktionen måste ett skovelhjul vara installerat eller en SmartCraft GPS-puck. Om motorvarvtalet används

för att styra fartfunktionen kommer båthastigheten att variera med utgångspunkt från förhållandena båten utsätts

för: Vind, vågor eller ström. Om båthastigheten används för att styra fartfunktionen kommer båthastigheten att

fluktuera mer med utgångspunkt från förhållandena båten utsätts för: Vind, vågor eller ström. Farthållarläget kan

ändras när troll-reglaget är aktiverat eller avaktiverat.

1. Farthållarens läge ändras genom att du trycker på och håller in "MODE"-knappen tills skärmen ändrar

farthållarens läge.

a

ST

ON

SET

MPH

SmartTow

+ / - TO DISENGAGE

34.0


MODE

OFF

ACT MPH33.8


36539

106

a - Ikonen "PÅ"

b - Inställt värde för r/min


d - Reglageläge

2. Farthållarens funktion i hastighetsläget är samma som i varvtalsläget. Lägg i framväxeln. Gasen måste

vara över inställd farthållarhastighet för att Smart Tow-funktionen ska fungera. När gasen flyttas under

inställd farthållarhastighet minskar motorvarvtalet med gasens rörelse.

3. Tryck på "–" för att sänka hastigheten. Tryck på "+" för att öka hastigheten.

b

c

d

4. Avaktivera "Smart Tow"-funktionen genom att trycka på "–" och "+" samtidigt. Ikonen Smart Tow "AV"

markeras i det övre högra hörnet och informationen över fönstret "STÄLL IN MPH" ändras till "+/– FÖR

ATT KOPPLA IN".

Välja ett startreglage


1. Medan "Smart Tow"-fartskärmen är öppen trycker du på "MODE"-knappen så visas en ikon med en

person som åker skidor på profilskärmen i ungefär tre sekunder.

ST

ON

SmartTow


MODE

107

OFF


36144

2. Tryck på "–" eller "+" när profilskärmen är öppen för att gå genom eller ändra startlägena, inklusive alla

anpassade startinställningar.

SmartTow

ST

ON

OFF

PROFILE : Launch 4


MODE

36544


3. När du valt startinställning återgår skärmen till "Smart Tow"-skärmen och vald startinställning visas i nedre

fönstret.

ST

ON

SET

MPH

SmartTow


34.0

ACT MPH33.8


MODE

108

OFF


36545

4. Du ändrar startnivå genom att trycka på "MODE"-knappen och sedan trycka på "+" eller "–" för att ändra

startinställningen.

5. Farthållarens läge ändras genom att du trycker på och håller in "MODE"-knappen tills skärmen ändrar

farthållarens läge.

SKAPA EN ANPASSAD INSTÄLLNING FÖR ACCELERATIONSREGLAGET

OBS! Farthållaren och startreglaget finns endast på Gen I (2007) och nyare DTS-motorer.

OBS! Farthållarens lägsta och högsta intervall varierar beroende på vilken typ av motorpaket som används.

Utöver startnivå 5 finns det åtta anpassade startinställningar. Varje anpassad inställningsnamn kan ha upp till

sju tecken för att identifiera den anpassade inställningen. Den anpassade inställningen kan styras av varvtal

eller hastighet. För att hastighetsinställningsreglaget ska fungera måste ett skovelhjul vara installerat eller en

SmartCraft GPS-puck.

1. Ha "Huvudmeny" öppen och tryck på "–" eller "+" för att markera menyn "Framdrivning". Tryck på

"MODE"-knappen för att öppna menyn "Framdrivning".

2. Tryck på "–" eller "+" för att markera menyn "Smart Tow".

3. Tryck på "MODE"-knappen så visas en ikonen med en person som åker skidor på profilskärmen i ungefär

tre sekunder.


4. Medan skärmen med ikonen med en person som åker skidor visas trycker du på "+" och går förbi "Start

5".

ST

ON

SET

MPH

5. "Profil"-fönstret ändras till "Ny användare".

SmartTow


34.0

ACT MPH33.8


MODE

109

OFF


SmartTow

ST

ON

OFF

PROFILE : New User


MODE

37184

37188

6. Efter ungefär tre sekunder visas redigeringsläget för "Ny användare" och det nya användarnamnet

"Namn" markeras.

7. Tryck på "–" eller "+" för att redigera och ändra bokstaven. Tryck på "MODE"-knappen för att flytta till

nästa tecken. Tryck på "–" eller "+" för att redigera och ändra nästa bokstav. Fortsätt med detta tills det

önskade startnamnet är klart.


OBS! Alla bokstäver måste redigeras innan "Inställt värde för r/min" kan redigeras.

Name

SmartTow

J DOE

RPM Set Point 1000

Speed Set Point

Launch

Overshoot

10.0

1.0

0 %


MODE

110

36199

8. Tryck på "MODE"-knappen för att avsluta redigeringsläget "Namn".

9. Tryck på "–"-knappen för att markera "Inställt värde för r/min".

10. Tryck på "MODE"-knappen för att redigera "Inställt värde för r/min".

11. Tryck på "–" eller "+" för att ändra "Inställt värde för r/min".

Name

SmartTow

J DOE



Launch

Overshoot

10.0

1.0

0 %


MODE

12. Tryck på "MODE"-knappen för att avsluta "Inställt värde för r/min".

13. Tryck på "–"-knappen för att markera "Inställt värde för hastighet".

36201

14. Tryck på "MODE"-knappen för att redigera "Inställt värde för hastighet".


15. Tryck på "–" eller "+" för att ändra "Inställt värde för hastighet".

Name

SmartTow

J DOE



Launch

Overshoot

10.0

1.0

0 %


MODE

111

36202

16. Tryck på "MODE"-knappen för att avsluta läget "Inställt värde för hastighet".

17. Tryck på "–"-knappen för att markera "Start".

18. Tryck på "MODE"-knappen för att redigera "Start".

19. Tryck på "–" eller "+" för att ändra inställningen "Start".

OBS! Det finns fem startnivåer. Nivå 1 är den långsammaste och nivå 5 är den mest agressiva.

Name

SmartTow

J DOE



Launch

Overshoot

10.0

3.8

0 %


MODE

20. Tryck på "MODE"-knappen för att avsluta läget "Start".

21. Tryck på "–"-knappen för att markera "Överskott".

22. Tryck på "MODE"-knappen för att redigera "Överskott".

36204

OBS! "Överskott" är hur många varv motorn gör över "Inställt värde för r/min".


23. Tryck på "–" eller "+" för att ändra inställningen överskottsprocenten.

Name

SmartTow

J DOE



Launch

Overshoot

10.0

3.8

10 %


MODE

24. Tryck på "MODE"-knappen för att avsluta läget "Överskott".

25. Tryck på "–"-knappen för att markera "Varaktighet".

26. Tryck på "MODE"-knappen för att redigera "Varaktighet".

OBS! "Varaktighet" är hur länge motorvarvtalets "Överskott" tillåts.

112

36234

VIKTIGT! Inställningsvärdena för motorvarvtalet och hastigheten ändras till den senaste inställningspunkten

som används för den särskilda nya användaren när Smart Tow används.

27. Tryck på "–" eller "+" för att ändra varaktighetssekunderna.

SmartTow


Launch

Overshoot

Duration

Exit


MODE

10.0

3.8

10 %

3.8 s

28. Tryck på "MODE"-knappen för att avsluta läget "Varaktighet".

29. Tryck på "–"-knappen för att markera alternativet "Avsluta".

30. Tryck på "MODE"-knappen för att avsluta ldet inställda startläget.

36236

Använda båtskärmarna

BÅTMENYN

Skärmarna i båtmenyn visar information om båten med tillhörande system. Skärmar som finns tillgängliga på

båtmenyn varierar beroende på motortyp, men kan omfatta följande:

• Ekonomi (EKO)

• Ruttuppgifter

• Värme, ventilation och luftkonditionering

• Information om generatorn

• Område

• Trim

• Bränsletank 1

• Tank 2

• Trimroder

• GPS-information

• Vägpunktsinformation

• Styrningsläge

• Djup

Tillgängliga båtskärmar

Ekonomi

(EKO)

Ruttuppgifter

Programmet för ekonomiskärmen

övervakar motorgivarna och letar efter den

bästa bränsleekonomisiffran medan båten

är igång. När programmet identifierar en

förbättring i bränsleekonomin registrerar

mätaren vilka värdena för trim och

motorvarvtal är vid den tidpunkten. Denna

beräkning görs vare sig EKO-skärmen är

synlig eller inte. När programmet har

registrerat varvtals- och trimvärden leder

det föraren med pilar till dit där den optimala

körhastigheten och triminställningen var.

EKO-skärmen behöver inte kalibreras även

om det finns inställningar för att anpassa

mätaren efter din körstil.

Ekonomiskärmens optimerade värden kan

återställas.

Visar båthastigheten via tillgänglig givare,

aktuell kördistans, totala mängden bränsle

som används och tiden som rutten tar.

Distansen, bränsleförbrukningen och tiden

kan återställas.

113

ECONOMY

OPTIMIZED

10 7

3.6

5

OK

M/G

3450 OK

4

0

TRIM

RPM

24.3

MPH RPM

1


42352

Speed

Trip Dist

Total Used

Trip Time

Trip Data

30.5

12.7

5.8

5.0

MPH

PDL

MI

GAL


36558

H

Luftkonditioneringssystem

Generator

Område

Trim

BÅTMENYN

Visar om enheten är i uppvärmnings- eller

nedkylningsläge, fläktens hastighet och

aktuell temperatur.

Luftkonditioneringsenheten måste

samordnas med CAN-kommunikationen

för att det här alternativet ska visa

information.

OBS! Luftkonditioneringen har för

närvarande inga godkända tillverkare.

Visar växelströmsspänning, hertzfrekvens,

generatorns plats eller namn och

generatorns driftstimmar.

Generatorenheten måste samordnas med

CAN-kommunikationen för att det här

alternativet ska visa information.

Visar aktuell bränsleekonomi, hur mycket

bränsle som används i genomsnitt,

uppskattad distans som båten kan åka på

denna förbrukning och totala mängden

bränsle som använts. Den genomsnittliga

mängden förbrukat bränsle och totala

mängden förbrukat bränsle kan återställas.

Visar en siffra som hänför sig till

trimsystemets läge, motorns vattentryck

och varvtal.

114

HVAC System

MODE

[ EXIT ]

AC-VOLTAGE

O

[ EXIT ]

- - -

[ NEXT ]

[ NEXT ]

LOW

-99 o F

Generator

36569

GENERATOR - - - - - -

Inst.

Average

Est. Range

Tot. Used

O

HOURS

Range

FREQUENCY

O

36613

- - -

0.0

- - -

0.0

M/G

M/G

MI

GAL


36616

Trim

Trim

Water Press

RPM


0.0

25

0

PSI

RPM

36631

Bränsletank 1

Tank 2

Trimroder

GPS

BÅTMENYN

Visar nivån i bränsletanken,

bränsletankens plats och visar "FEL" när

det är fel på bränsletanken.

Tank 2 kan väljas att inte vara installerad

för bränsle, vatten eller avfall när den är

ansluten till en fyrtaktsmotor. När den väljs

för bränsle kan nivån kalibreras med en

standardinställning eller genom att fylla på

bränsle. När den väljs för vatten eller avfall

kalibreras nivån till standardinställningen.

Visar rodrens läge med siffror och ett

stapeldiagram för varje roder.

Visar kursen över mark ("COG"),

hastigheten över mark ("SOG"), latitud

("LAT") och longitud (LON"). En GPS

måste vara installerad för att det här

alternativet ska visa information.

115

Fuel Tank1

FAULT

E

STBD


Water Tank

0 %


PORT

Tabs


COG

SOG

LAT

LON

F

F

36635

E

STBD

0.0 0.0

GPS


36637

STBD

36731

- - -

- - -

- - -

- - -

O

MPH

36642

Till vägpunkt

Styrning

Djup

Ekonomiskärmen (EKO)

BÅTMENYN

Visar hur lång tid det tar till vägpunkten,

kompassen styr mot vägpunkten,

distansen till vägpunkten och mängden

bränsle som krävs till vägpunkten. En GPS

måste vara installerad med en SmartCraftpuck

för att det här alternativet ska visa

information.

Visar motorvarvtalet, båthastigheten via

den aktiva givaren och riktningen, babord

eller styrbord. En styrningslägesgivare

måste vara installerad för att den här

skärmen ska visa styrningsriktningen och

relativ position.

Visar vattendjupet, vattnets temperatur och

båtens hastighet via den aktiva givaren.

116

To Waypoint

Time - - - H

o

Bearing - - -

Dist

Fuel


RPM


PORT 49


o

- - -

- - -

0 0.0

Depth

Depth

Seatemp

Speed


MI

GAL

36645

SPEED MPH

PDL

STBD

36647

- - -

- - -

0.0

FT

o

F

MPH

PDL

36650

Ekonomiskärmen övervakar motorgivarna och letar efter den bästa bränsleekonomisiffran medan båten är på

väg. När programmet identifierar en förbättring i bränsleekonomin registrerar mätaren vilka värdena för trim och

motorvarvtal är vid den tidpunkten. Denna beräkning görs vare sig EKO-skärmen är synlig eller inte. När

programmet har registrerat varvtals- och trimvärden leder det föraren med pilar till dit där den optimala

körhastigheten och triminställningen var. EKO-skärmen behöver inte kalibreras även om det finns inställningar

för att anpassa mätaren efter ditt sätt att använda båten. Standardinställningarna är inom acceptabla parametrar

för de flesta båttillämpningar.

BÅTMENYN

När ekonomiskärmen är "OPTIMERAD" blir skärmens bakgrundsbelysning grön. I läget "OPTIMERAD" kommer

pilarna för trim och varvtal att vara i linje med fönstret för ekonomimål. Om pilarna för trim eller varvtal är utanför

målfönstret kommer pilarna att bli ihåliga och bakgrundsbelysningen bli gul. Dessa färgförändringar är svåra att

se i solljus. Målfönstren kan göras mindre eller större. Menysökvägen för att ändra målfönstrets storlek är:

"Inställningar," > "EKO," > "Trimnoggrannhet [%]" för trim och "Varvtalsnoggrannget [%]" för varvtal.

Standardvärdet 4 är ofta en bra inställning för de flesta båtar. Ju större tal desto större målfönster.

a

b

ECONOMY

OPTIMIZED

10 5

3.6

5

M/G

OK 3450 OK

0

TRIM

RPM

24.3

MPH RPM

[EXIT] [NEXT] [REFRESH]

MODE

2

117

c

a - Målfönster för trim

b - Optimerad ekonomi

c - Bränsleekonomi

d - Målfönster för varvtal

e - R/min

f - Båthastighet

• Om programmet registrerar ett ekonomivärde som är bättre än ditt nuvarande läge så visas "INTE

OPTIMERAD" överst på skärmen och bakgrundsbelysningen blir gul. Denna färgförändring är svår att

se i solljus. Pilen för trimläget blir ihålig, en indikatorpil visar om trimläget ska flyttas uppåt eller nedåt och

fönstret för registrerat mål visas på en ny plats. Om uppdateringsknappen "+" ("UPPDATERA") trycks in

när ekonomiskärmen visas så görs ekonomiberäkningarna om.

a

b

c

10

ECONOMY

NOT

OPTIMIZED

5

3.6

5

M/G

3450

TRIM

0

TRIM

RPM

24.3

MPH

RPM

RPM

[ EXIT ] [ NEXT ] [REFRESH]

MODE

2

f

42354

d

42355

d

e

a - Nytt fönster för registrerat mål

b - Ihålig pil

c - Indikatorpil som visar ändringens rikt‐

ning

d - Skärm som visar "INTE OPTIME‐

RAD"

BÅTMENYN

• När trimmålet uppnåtts är trimlägespilen inte längre ihålig och indikatorpilen ersätts med "OK".

b

a

10

ECONOMY

NOT

OPTIMIZED

5

3.6

5

OK

M/G

3450

0

TRIM

RPM

24.3

MPH

RPM

RPM


MODE

2

42358

118

a - Trimlägespilen inte ihålig

b - "OK" ersätter indikatorpilen

• Pilen för varvtalsläge blir ihålig, en indikatorpil visar om varvtalsläget höjas eller sänkas och fönstret för

registrerat mål visas på en ny plats.

10

ECONOMY

NOT

OPTIMIZED

5

3.1

5

OK

M/G

3350

0

TRIM

RPM

22.3

MPH

RPM

RPM


MODE

2

a b

42360

c

a - Indikatorpil som visar ändringens rikt‐

ning

b - Ihålig pil

c - Nytt fönster för registrerat mål

BÅTMENYN

• Närvarvtalsmålet uppnåtts är varvtalspilen inte längre ihålig och indikatorpilen ersätts med "OK". Skärmen

ändrar färg från gult till grönt för att visa att motorn kör i optimalt trim- och varvtalsläge. Färgförändringen

är svår att se i solljus.

ECONOMY

OPTIMIZED

10 5

4.2

5

OK

M/G

3275 OK

0

TRIM

RPM

21.8

MPH RPM


MODE

2

a

b

42361

119

c

a - "OK" ersätter indikatorpilen

b - Trimlägespilen inte ihålig

c - Nytt fönster för registrerat mål

• Om varvtalet öveskrider maximalt varvtal i menyn "Inställningar" kommer skärmen att ändra färg och du

ombes sänka varvtalet under det valda varvtalet.

10

ECONOMY

DECREASE

RPM

5

1.9

5

M/G

4890

0

TRIM

RPM

33.1

MPH RPM


MODE

2

a

42363

a - Skärmen minska varvtal

BÅTMENYN

• Gå till ekonomiskärmen i menyn "Inställningar" för att ändra maximalt RPM. Menysökvägen är:

"Inställningar," > "EKO," > "Max varvtal." Standardinställningen är 4300.

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7



MODE

120

42294

• Om varvtalet underskrider minimalt varvtal i menyn "Inställningar" kommer skärmen att ändra färg och

du ombes höja varvtalet över det valda varvtalet.

10

ECONOMY

INCREASE

RPM

5

2.1

5

M/G

1205

0

TRIM

RPM

5.0

MPH RPM


MODE

2

a

42365

a - Skärmen Öka varvtal

BÅTMENYN

• Gå till ekonomiskärmen i menyn "Inställningar" för att ändra minimalt RPM. Menysökvägen är:

"Inställningar," > "EKO," > "Min varvtal." Standardinställningen är 2 300 v/min.

ECO


Max. RPM 4300

RPM time 0.7

MPG time 0.7


[DOWN] [EDIT]

MODE

ÅTERSTÄLLNING AV EKONOMIVÄRDEN

121

42291

• Tryck på knappen "UPPDATERA" ("+") för att räkna om målen för varvtal och trim. Programvaran kommer

att beräkna målen för optimal ekonomi.

10

ECONOMY

DECREASE

RPM

5

1.9

Current values are:

5

M/G

Trim - 5 RPM - 2300

Peak Fuel

4890

RPM M/G - 3.9

0

Recalculate 33.1ECO

2

TRIM MPH

Values ?

RPM


MODE

Skärm för ruttupgifter

42367

a - Knappen "UPPDATERA" ("+")

Skärmen "Ruttuppgifter" visar aktuell hastighet för båten. Data baseras på den sensor som är aktiv, pitotsensor,

skovelhjul eller GPS. Typ av hastighetssensor visas till höger i informationsfönstret "Hastighet". När

övergångshastigheten uppnås visas nästa aktiva hastighetssensor.

Ruttsträckan ("Ruttstr") visar hur långt båten färdats. Ruttsträckan kan återställas.

a

Den totala bränslemängd som använts ("Totalt använd") är den totala bränslemängden för alla motorer i båten

och visar hur mycket bränsle som använts med en tiondels noggrannhet. Den totala bränslemängden kan

återställas.

BÅTMENYN

Den tid som rutten hittills tagit ("Ruttid") visas i tiondels timmar. Ruttiden kan återställas.

Speed

Trip Dist

Total Used

Trip Time

Trip Data

MODE

30.5

12.7

5.8

5.0

MPH

PDL

ÅTERSTÄLLA RUTTINFORMATION

122

a - Skovelhjulshastighet

b - Ruttsträcka

c - Total mängd bränsle som använts

d - Ruttid

1. Tryck på knappen "+" när skärmen "Ruttdata" visas för att öppna alternativet återställ.

2. Ett popupp-fönster visas där du kan välja att återställa ruttsträckan ("Återställ ruttsträcka?")

3. Tryck på knappen "–" för "Ja" och knappen "+" för "Nej".

MI

GAL


H

Speed 30.5

Trip Distance Reset?

Trip Dist 12.7

Total Used 5.8

Trip Time

[ YES ]

36561

Trip Data

MODE

5.0

MPH

PDL

MI

GAL

H

[ NO ]

36562

4. Nästa popupp-fönster visas där du kan välja att återställa ruttiden ("Återställ ruttid?")

a

b

c

d

BÅTMENYN


Speed 30.5

Trip Time Reset?



Trip Time

[ YES ]

Trip Data

MODE

123

5.0

MPH

PDL

MI

GAL

H

[ NO ]

36565

6. Nästa popupp-fönster visas där du kan välja att återställa den totala bränslemängden ("Återställ

bränslemängd?")


Speed 30.5

Fuel Used Reset?



Trip Time

[ YES ]

Trip Data

MODE

5.0

MPH

PDL

MI

GAL

H

[ NO ]

36566

8. Tryck på knappen "–" för att återgå till "Huvudmenyn" eller tryck på knappen "MODE" för att gå till nästa

skärm.

BÅTMENYN

Skärm för värme, ventilation och luftkonditionering

Skärmen för värme-, ventilations- och luftkonditioneringssystemet ("Luftkonditioneringssystem") visar aktuell

status för enheten och om den är i kylnings- eller värmeläge. Luftkonditioneringens fläkthastighet och aktuell

temperatur visas. Luftkonditioneringsenheten måste samordnas med CAN-kommunikationen för att det här

alternativet ska visa information. När luftkonditioneringsenheten inte är inkopplad i CAN-kommunikationen så

visas temperaturen som standard som ett negativt tal.

MODE

[ EXIT ]

HVAC System

[ NEXT ]

MODE

- - -

LOW

-99 o F

124

36568

Tryck på knappen "–" för att återgå till "Huvudmenyn" eller tryck på knappen "MODE" för att gå till nästa skärm.

Skärmen Generator

Skärmen "Generator" visar den växelspänning och frekvens som generatorn producerar samt generatorns

placering eller namn och generatorns driftstid. Generatorenheten måste samordnas med CANkommunikationen

för att det här alternativet ska visa information.

AC-VOLTAGE

O

[ EXIT ]

Generator

OFF / NA

O

HOURS

[ NEXT ]

MODE

FREQUENCY

O

36614

Tryck på knappen "–" för att återgå till "Huvudmenyn" eller tryck på knappen "MODE" för att gå till nästa skärm.

Skärmen Intervall

BÅTMENYN

Skärmen "Intervall" visar aktuell bränsleekonomi, hur mycket bränsle som används i genomsnitt, uppskattad

distans som båten kan åka på denna förbrukning och totala mängden bränsle som använts. Den genomsnittliga

mängden förbrukat bränsle och totala mängden förbrukat bränsle kan återställas.

Inst.

Average

Est. Range

Tot. Used

Range

MODE

- - -

0.0

- - -

0.0

ALTERNATIV FÖR ATT ÅTERSTÄLLA INTERVALL

125

a - Aktuell bränsleekonomi

b - Genomsnittlig bränsleförbrukning

c - Uppskattad distans

d - Total mängd bränsle som använts

1. Tryck på "+" för att öppna alternativet för att återställa den genomsnittliga bränsleförbrukningen.

2. Ett popupp-fönster visas som frågar om den genomsnittliga bränsleförbrukningen ska återställas

("Återställ genomsnittlig bränsleförbrukning?")


M/G

M/G

MI

GAL


[ YES ]

a

36617

b

d

c

Range

Inst. - - -

Average Fuel Eco

0.0

Reset ?

Est. Range - - -

Tot. Used 0.0

MODE

[ NO ]

M/G

M/G

MI

GAL

36619

4. När något alternativ valts visas ett popupp-fönster som frågar om den totala använda bränslemängden

ska återställas ("Återställ total bränslemängd?").

BÅTMENYN


[ YES ]

Range

Inst. - - -

Fuel Used Reset ?

0.0

Est. Range - - -

Tot. Used 0.0

MODE

[ NO ]

126

M/G

M/G

MI

GAL

36620

6. Tryck på knappen "–" för att återgå till "Huvudmenyn" eller tryck på knappen "MODE" för att gå till nästa

skärm.

Skärmen Trim

Skärmen "Trim" visar ett tal som hänför sig till trimsystemets läge, motorns vattentryck och varvtal.

Trim

Trim

Water Press

RPM


MODE

25

0.0

0

PSI

RPM

36632

a

c

b

a - Trimlägestal

b - Vattentryck

c - Motorvarvtal


Tankar

BRÄNSLETANK 1

BÅTMENYN

Skärmen "Bränsletank 1" visar nivån i bränsletanken, bränsletankens plats och visar "FEL" när det är fel på

bränsletanken. Den kan också väljas som ej installerad ("Ej inst"). Om den registreras som ej installerad kommer

skärmen "Bränsletank 1" inte att vara tillgänglig.

a

TANK 2

Fuel Tank1


MODE

F

FAULT

E

STBD

36636

127

a - Bränsletanksfel ("FEL")

b - Bränslenivå

c - Tankens placering

"Tank 2" kan registreas som ej installerad ("Ej inst"), bränsle, vatten eller avfall när den är ansluten till en

fyrtaktsmotor. När den väljs för bränsle kan nivån kalibreras med en standardinställning eller genom att fylla på

bränsle. När den väljs för vatten eller avfall kalibreras nivån automatiskt till standardinställningen.

När mätaren är installerad på en båt med en tvåtaktsmotor är standardinställningen olja för "Tank 2".

a

Water Tank

0 %


MODE

F

E

STBD

b

36638

a - Fyllnadsgrad i procent för tanken

b - Tanktyp

c - Tanknivå

d - Tankens placering


c

c

d

b

Skärmen Trimroder

BÅTMENYN

Skärmen "Trimroder" visar babords och styrbords trimroderläge som ett stapeldiagram och siffror.

a

PORT

128

a - Stapeldiagram för babords trimroder

b - Stapeldiagram för styrbords trimroder

c - Pekare i stapeldiagrammet

d - Värde för trimrodersläget


Skärmen GPS

Tabs

0.0 0.0


MODE

STBD

b

36900

Skärmen GPS visar kursen över mark ("COG"), hastigheten över mark ("SOG"), latitud ("LAT") och longitud

("LON"). En GPS måste vara installerad för att det här alternativet ska visa information.

COG

SOG

LAT

LON

GPS


MODE

- - -

- - -

- - -

- - -

O

MPH

a

36643

d

b

c

c

d

a - Markkurs ("COG")

b - Markfart ("SOG")

c - Latitud ("LAT")

d - Longitud ("LON")


Skärmen Till vägpunkt

BÅTMENYN

Skärmen "Till vägpunkt" visar hur lång tid det tar till vägpunkten, kompassriktning mot vägpunkten, distansen

till vägpunkten och mängden bränsle som krävs till vägpunkten. En GPS måste vara installerad med en

SmartCraft-puck för att det här alternativet ska visa information.

To Waypoint

Time - - - H

o

Bearing - - -

Dist

Fuel


MODE

129

a - Tid

b - Kompassriktning

c - Avstånd

d - Bränsle


Skärmen Styrning

- - -

- - -

36646

Skärmen "Styrning" visar motorns varvtal, båtens hastighet, ett stapeldiagram som visar styrningens riktning

("BABD" och "STBD") samt ett tal som visar styrningens relativa läge. En styrningslägesgivare måste vara

installerad för att den här skärmen ska visa styrningsriktningen och relativ position.


a b

RPM

PORT

[ EXIT ]

MI

GAL

0 0.0

49 o

[ NEXT ]

MODE

SPEED MPH

PDL

STBD

a

b

c

d

36648

a - Motorvarvtal


c - Stapeldiagram för styrning

d - Relativt läge för styrning


c

d

Skärmen Djup

BÅTMENYN

Skärmen "Djup" visar vattendjupet, vattnets temperatur och båtens hastighet från den aktuella givaren. Det

verkliga vattendjupet kan vara annat än det som visas och beror på den förskjutning som angivits i menyn

"Inställningar".

Depth

Depth

Seatemp

Speed


MODE

- - -

- - -

0.0

FT

o

F

MPH

PDL

36651

a

b

c

130

a - Djup

b - Vattentemperatur

c - Båthastighet


HELSKÄRMAR

Funktioner och alternativ för "Helskärm"

Menyn "Helskärmar" visar en stor båtikon med data för hastighet och drift utöver skärmarna "Tri Data". Flera

skärmar visar referenspunkter för minimum och maximum med pilar som visar dig var det aktuella värdet visas

på skärmen. Referensgränsvärdena för maximum och minimum är samma gränsvärden som visas på System

Link-mätare. Dessutom så tillåter ett antal skärmar återställning av toppvärden för varvtal eller hastighet.

"Helskärmar" och "Tri Data"-skärmar måste vara påslagna ("Ja") för att dessa skärmar ska vara aktiva i menyn

"Helskärmar". Menysökvägen för att aktivera helskärmsdata är: "Huvudmeny" > "Inställningar" > "Skärmar" >

"Helskärmar". Sökvägen för att välja "Tri Data"-information är: "Huvudmeny" > "Inställningar" > "Skärmar" > "Tri

Data".

• Följande lista visar den information som är tillgänglig som val på helskärmar.

131


Hastighet

HELSKÄRMAR

Visar varvtalet med stora siffror, visar

topphastighet och toppvarvtal vid hastigheten.

Toppvärdena kan återställas.

Visar hastigheten från aktuell givare med stora

siffror, visar topphastighet och toppvarvtal vid

hastigheten. Toppvärdena kan återställas.

Djup Visar vattendjupet med stora siffror.

Kylvätsketemperatur Visar kylvätsketemperaturen med stora siffror.

132

PEAK MPH

RPM

0RPM

0.0 0

RPM AT SPEED


36680

Speed

0.0MPH

PEAK MPH

0.0 0

PDL

RPM AT SPEED


36681

Depth

126 FT


Coolant Temp


36685

186 F

0

36686

HELSKÄRMAR

Oljetemperatur Visar oljetemperaturen med stora siffror.

Bränsletryck Visar motorns bränsletryck med stora siffror.

Oljetryck Visar motorns oljetryck med stora siffror.

Vattentryck Visar motorns vattentryck med stora siffror.

133

Oil Temp

205 F

0


Fuel Pressure


36693

42.8 PSI

Oil Pressure


36697

40.2 PSI

Water Press


36698

30.2 PSI

36701

Klocka

Tri data

ÅTERSTÄLLA TOPPVÄRDEN

HELSKÄRMAR

Visar tiden med stora siffror. Kan visas i 24timmarsläge

eller 12-timmarsläge.

Visar båt- och driftsdata som valts ut och

arrangerats av användaren. Upp till fem tri dataskärmar

kan anpassas av användaren.

134

Clock

23:15


Sea

Clock

- - : - -

Speed


36702

o - - - - F 0.0 MPH

36678

Helskärmarna "Varvtal" och "Hastighet" kommer att registrera och lagra båtens topphastighet och varvtalet vid

den hastigheten. Toppvärdena kan återställas för att registrera nya varvtal och hastigheter.

1. Tryck på knappen "+" när helskärmen "Varvtal" eller "Hastighet" visas för att öppna alternativet återställ.

Speed

20.8MPH

PEAK MPH


MODE

PDL

58.6 6120

RPM AT SPEED

36704

2. Ett popupp-fönster visas som frågar om den toppvärdena ska återställas ("Återställ toppvärden?")

3. Tryck på "+" om du inte vill återställa värdena "[NEJ]".

HELSKÄRMAR

4. Tryck på "–" om du vill återställa värdena "[JA]".

Speed

PDL

Reset Peak Values ?

20.8MPH

[ YES ]

58.6 6120

PEAK MPH

MODE

135

RPM AT SPEED

[ NO ]

36706

5. Om du väljer "[JA]" stängs popupp-fönstret och aktuella data visas omedelbart som topvärden.

FAVORITSKÄRMAR

Funktioner och alternativ för Favoritskärmar

"Favoriter" är en tillvalsfunktion som visar särskilda skärmar som valts ut av användaren för snabb åtkomst.

Favoriterna förblir på skärmen under en specifik tidsperiod. Den här tiden kan vara mellan en sekund till 30

sekunder. Upp till nio favoritskärmar kan väljas på menyn "Framdrivning", "Båt" eller "Helskärmar". Använd

knappen "–" eller "+" när önskad skärm valts för att välja Menyvalet "Favoriter". Tryck på "MODE"-knappen för

att visa favoriterna.

SKÄRMEN VÄLJA EN FAVORIT

!


Propulsion

Vessel

Full Screens

Favorites

Alarms

MODE

136

36747

1. Ha "Huvudmeny" öppen och tryck på knappen "–" eller "+" för att markera menyerna "Framdrivining",

"Båt" eller "Helskärmar".


Propulsion

Vessel

Full Screens

Favorites

Alarms

MODE

2. Tryck på "MODE"-knappen för att öppna vald meny.

!

35724


3. Tryck på knappen "–" eller "+" för att välja skärmen som en favorit.

Peak Speed

RPM

Speed

Peak Speed

RPM @ Speed

MODE

137

2050

12.7

58

5800

RPM

MPH

PDL

MPH

RPM


36089

4. Tryck på och håll inne knapparna "–" och "+" samtidigt tills popupp-fönstret som frågar om du vill lägga

till skärmen till favoriterna visas ("Lägg till favorit?").

RPM 2050

Add to Favorites ?

Speed 12.7

Peak Speed 58

RPM @ Speed

[ NO ]

Peak Speed

MODE

5800

[ YES ]

RPM

MPH

PDL

MPH

RPM

36744

5. Tryck på knappen "+" för att spara skärmen på menyn "Favoriter". Tryck på "–" om det inte är den skärm

du önskar för att avbryta valet.

6. Tryck på knappen "MODE" för att bläddra i menyn och välja en annan skärm eller tryck på "–" för att

lämna menyn och återgå till "Huvudmenyn".

7. Fortsätt att välja upp till nio favoriter på samma sätt.

ÄNDRA FAVORITSKÄRMENS VISNINGSTID

Favoriterna visas på skärmen under en viss tid. Den här tiden kan vara mellan en sekund till 30 sekunder.


1. Gå till "Huvudmeny" och tryck på knappen "–" eller "+" för att markera menyn "Inställningar" om du vill

ändra hur länge favoriterna visas.

!


Vessel

Full Screens

Favorites

Alarms


MODE


3. Tryck på "–"-knappen för att markera menyn "Skärm".



Units

Screen

Trim

Offsets


MODE

4. Tryck på "MODE"-knappen för att öppna menyn "Skärm".

138

35741

36410

5. Tryck på knappen "–" eller "+" för att markera alternativet "Favoritbild".

6. Tryck på "MODE"-knappen för att redigera antalet sekunder som favoriterna ska visas.


7. Tryck på "–" eller "+" för att ändra antalet sekunder.

TA BORT EN FAVORIT

1. Välj den skärm som ska tas bort.

Screens

Generator No

Simulator No


Favorites Slide

Exit

10 s


MODE

139

36474

2. Tryck på och håll inne knapparna "–" och "+" samtidigt tills popupp-fönstret som frågar om du vill ta bort

skärmen från favoriterna visas ("Ta bort favorit?").

RPM 2050 RPM

Remove from Favorites MPH

?

Speed 12.7 PDL

Peak Speed 58

RPM @ Speed

[ NO ]

Peak Speed

MODE

5800

[ YES ]

MPH

RPM

36943

3. Tryck på knappen "+" för att ta bort skärmen från menyn "Favoriter". Tryck på knappen "–" behålla

skärmen som en favorit.

4. Tryck på knappen "MODE" för att bläddra i menyn och välja en annan skärm eller tryck på "–" för att

lämna menyn och återgå till "Huvudmenyn".

Skärmen Larm

LARM

Skärmen "Larm" visar två olika felskärmar. Skärmen visar en blinkande triangel för systemfel som följs av en

kort beskrivning och felets nummer. Tryck på "+" för att visa en länge beskrivning av felet och en rekommenderad

åtgärd. Ett blinkande "AL" visas i skärmens övre högra hörn.

1. Tryck på knappen "–" eller "+" för att markera menyn "Larm" för att visa alla systemlarm när du är i

"Huvudmeny".

2. Tryck på "MODE"-knappen för att öppna menyn "Larm".

!


Vessel

Full Screens

Favorites

Alarms


MODE

140

36915

3. Det första fönstret visar en ikon som föreställer en blinkande triangel som visar att det finns ett fel i

systemet. Fönstret ändras snabbt till en beskrivning.

!

Alarms AL

System

!

[EXIT] [SHOW]

MODE

35736

c

a

b

a - Blinkande "AL"-larm

b - Blinkande varningsikon

c - "+"-knappen för att visa beskrivande text

LARM

4. Skärmen visar felets placering, felkoden och den komponent som orsakar felet med en kort beskrivning.

a

!

Alarms




MODE

AL

[ EXIT ] [ NEXT ] [ MORE ]

36658

5. Tryck på "+"-knappen för att visa en längre beskrivning.

!

Alarms




[ EXIT ] [ NEXT ] [ACTION]

MODE

141

b

c

AL

a - Placering

b - Felkodsnummer

c - Komponent

36659

LARM

6. Tryck på "+"-knappen för att visa en rekommenderad åtgärd.

!

Alarms




[ EXIT ] [ NEXT ] [BACK]

MODE

7. Tryck på "MODE"-knappen för att visa beskrivningen av nästa fel.

!

Alarms

MODE

142

AL




AL

[ EXIT ] [ NEXT ] [MORE]

36665

36660

LARM

8. Tryck på "+"-knappen för att visa en längre beskrivning. Om den längre beskrivningen överskrider

skärmens kapacitet visas flera punkter där texten blir för lång för skärmen.

Alarms

[ EXIT ] [ NEXT ] [ACTION]

MODE

143

AL




36667

36668

LARM

10. Tryck på "+"-knappen för att visa en rekommenderad åtgärd.

Alarms

[ EXIT ] [ NEXT ] [ BACK ]

MODE

144

AL




36669

11. Tryck på knappen "+" för att återgå till den kortare beskrivningen eller tryck på knappen "MODE" för att

visa nästa larm eller tryck på "–" för att återgå från beskrivningsskärmen.

12. Tryck på knappen "–" för att avsluta menyn "Larm" och återgå till "Huvudmeny".

Lokal reparationsservice

HJÄLP FÖR ÄGAREN

Ta alltid utombordaren till en lokal auktoriserad försäljare om den är i behov av service. Det är bara återförsäljaren

som kan tillhandahålla de fabriksutbildade mekaniker, kunskap, särskilda verktyg, utrustning, originaldelar och

originaltillbehör som krävs för att utföra ordentlig service på motorn, om så behövs. Återförsäljaren känner bäst

till motorn.

Service i andra områden än där du bor

Om du inte befinner dig nära din lokala försäljare när du är i behov av service, kontakta den närmsta

auktoriserade återförsäljaren. Se Gula Sidorna. Om du av någon anledning inte kan få någon service, kontakta

närmsta Mercury Marine servicekontor.

Frågor angående reservdelar och tillbehör

Alla frågor angående originalreservdelar och tillbehör ska ställas direkt till din lokala auktoriserade återförsäljare.

Återförsäljaren har all information som krävs för beställning av reservdelar och tillbehör. Vid förfrågningar om

reservdelar och tillbehör frågar återförsäljaren efter modell- och serienummer för att kunna beställa rätt delar.

Servicehjälp

Det är väldigt viktigt för återförsäljaren och oss att du är nöjd med din utombordarprodukt. Om du har några

problem, frågor eller angelägenhet angående din utombordarprodukt, kontakta återförsäljaren eller ett

auktoriserat Mercury Marine återförsäljningskontor. Om ytterligare hjälp behövs, utför följande:

1. Prata med återförsälningskontorets försäljningschef eller servicechef. Om du redan gjort detta, kontakta

återförsäljningskontorets ägare.

2. Om du har några frågor, angelägenheter eller problem som inte kan besvaras av återförsäljningskontoret,

var god kontakta ett Mercury Marine servicekontor. Mercury Marine kommer hjälpa dig och

återförsäljningskontoret att lösa alla problem.

Följande information kan efterfrågas av servicekontoret:

• Ditt namn och adress

• Telefon -dagtid

• Utombordarens modell- och serienummer

• Återförsäljningskontorets namn och adress

• Typ av problem

Mercury Marines servicekontor

Ring, faxa eller skriv till oss om du behöver hjälp. Inkludera ditt telefonnummer (dagtid) med all e-post- och

faxkorrespondens.

USA, Kanada

Telefon

Fax

Engelska - (920) 929-5040

Franska - (905) 636-4751

Engelska - (920) 929-5893

Franska - (905) 636-1704

Internet www.mercurymarine.com

Australien, Stillahavsområdet

145

Mercury Marine

W6250 W. Pioneer Road

P.O. Box 1939

Fond du Lac, WI 54936-1939

Telefon (61) (3) 9791-5822 Brunswick Asia Pacific Group

132-140 Frankston Road

Fax (61) (3) 9706-7228

Dandenong, Victoria 3164

Australien

Europa, Mellanöstern, Afrika

HJÄLP FÖR ÄGAREN

Telefon (32) (87) 32 • 32 • 11 Brunswick Marine Europe

Parc Industriel de Petit-Rechain

Fax (32) (87) 31 • 19 • 65

B-4800 Verviers,

Belgien

Mexiko, Central- och Sydamerika, Västindien

Telefon (954) 744-3500 Mercury Marine

11650 Interchange Circle North

Fax (954) 744-3535

Miramar, FL 33025

USA

Japan

Telefon 072-233-8888 Kisaka Co., Ltd.

4-130 Kannabecho Sakai-shi Sakai-ku

Fax 072-233-8833

5900984 Osaka,

Japan

Asien, Singapore

Telefon 5466160 Mercury Marine Singapore

72 Loyang Way

Fax 5467789

Singapore, 508762

Beställa dokumentation

Innan du beställer dokumentation tar du reda på följande information om motorpaketet:

Motormodell: Motoreffekt:

Serienummer: Modellår:

USA OCH KANADA

För information om ytterligare dokumentation som finns tillgänglig för ditt speciella Mercury/MerCruisermotorpaket

samt hur du beställer denna dokumentation kontaktar du närmaste återförsäljare eller kontaktar:

MERCURY MARINE

Telefon Fax E-post:

(920) 929-5110 (920) 929-4894

UTANFÖR USA OCH KANADA

146

Mercury Marine

Attn: Publications Department

P.O. Box 1939

Fond du Lac, WI 54936-1939

Kontakta närmaste återförsäljare eller Marine Power-servicecenter för information om ytterligare dokumentation

som finns tillgänglig för ditt aktuella Mercury/MerCruiser-motorpaket och hur du beställer denna dokumentation.

SmartCraft Monitor 5.0v - Brunswick Marine in EMEA Download ...

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
