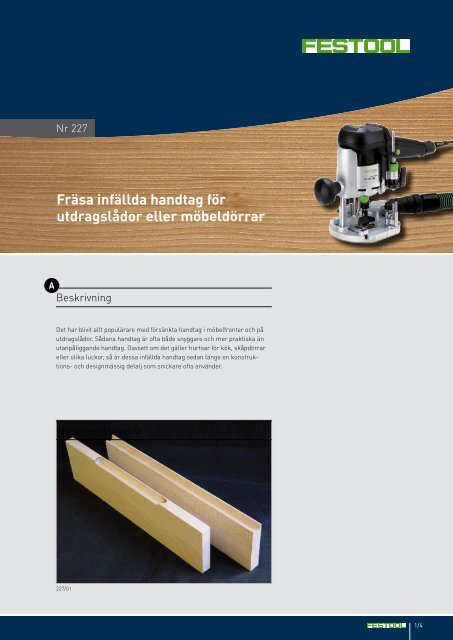

Fräsa infällda handtag för lådfronter - Festool

Nr 227
Fräsa infällda handtag för
utdragslådor eller möbeldörrar
A
Beskrivning
Det har blivit allt populärare med försänkta handtag i möbelfronter och på
utdragslådor. Sådana handtag är ofta både snyggare och mer praktiska än
utanpåliggande handtag. Oavsett om det gäller hurtsar för kök, skåpdörrar
eller olika luckor, så är dessa infällda handtag sedan länge en konstruktions-
och designmässig detalj som snickare ofta använder.
Maskiner/tillbehör
227/01
1/4

227/02
227/03
227/04
B
C
Infällda handtag är speciellt vanligt när det gäller utdragslådor innanför
skåpdörrar, eftersom det oftast inte finns plats för utanpåliggande handtag.
Med sina mått är kistgreppsfräsen konstruerad för 18 mm tjocka arbetsobjekt.
NL = 16 mm; D = 22 mm ; R = 2,5/6 mm
Grundutrustning:
Benämning Art.nr
Handöverfräs (Festool OF 1010 EBQ med parallellanslag) *
*Beställningsnumret finns i huvudkatalogen från Festool och på hemsidan.
För tillverkning av dessa handtag behövs följande tillbehör:
•
•
•
Kistgreppsfräs
Multifunktionsbord med spänntvingar (tillval)
Som utsugsanordning behöver man en Cleantec-dammsugare
CT 11 – CT 55.
Förbereda/ställa in
Förberedelser för att tillverka infällda handtag:
• Sätt fast arbetsobjektet på multifunktionsbordet (MFT).
• Kontrollera att frontdelens insida ligger mot bordet, dvs att framsidan
ligger uppåtvänd.
• Fixera arbetsobjektet med spänntvingarna, och se till att dessa inte är i
vägen vid fräsningen.
2/4

227/05
227/06
227/07
E
Ställ in handöverfräsen så här:
• Spänn fast kistgreppsfräsen i handöverfräsens chuck. Frässkaftet ska
vara inspänt till minst 2/3 i chucken.
• Skjut ner fräsen tills den får kontakt med arbetsobjektet och ställ in ett
fräsdjup på 16 mm med djupinställningen.
• Sätt fast parallellanslaget och ställ in det så att det ligger i linje med
fräsens yttersta rundning. Markera detta ställe på fräsbordet med en
blyertspenna. Skjut tillbaka parallellanslaget, tills det ligger 8–10 mm
bakom den utritade linjen. Genom parallellanslagets styrning via två
stänger blir förskjutningen alltid parallell.
Tillvägagångssätt
Gör så här vid fräsningen:
• Placera fräsen på arbetsobjektet och kör ner den. Fixera låsskruven så
att fräsens djup är fastlagt. Kontrollera att fräsen inte vidrör arbetsobjektet
när den kopplas till.
• Koppla till fräsen och för långsamt in den i arbetsobjektet. Kör fräsen
från vänster till höger, dvs fräs mot rotationsriktningen.
• Under fräsningen ska man se till att trycket på arbetsobjektet först ligger
an på höger parallellanslagsback, så länge som den vänstra backen
inte har något underlag. När ett underlag finns, kan man fördela trycket
på parallellanslagets båda backar. Så snart som den högra backen inte
längre har något stöd, måste man föra över trycket på parallellanslagets
vänstra back. Endast på så sätt kan man framställa infällda handtag
utan vågigheter.
• När man avslutat fräsningen kopplar man ifrån fräsen. Ta inte bort
fräsen från arbetsobjektet förrän den stannat helt och hållet.
3/4

227/08
227/09
Information
Infällda handtag kan man också göra med handöverfräsen OF 1010 och
Basis 5 A. Det är något enklare att använda denna fräs, eftersom det är
lättare att göra höjd- och djupinställningar på handöverfräsens stationära
anordning, men en sådan anordning medför också betydligt högre anskaffningskostnader.
Om man vill fräsa infällda handtag, som inte ska vara genomgående, så kan
man göra det genom att rita ut början och slutet och sedan sänka ner resp
lyfta upp fräsen enligt markeringarna. Rita ut begränsningslinjerna ca 8 cm
in, så att du med skåran på andra sidan fräsbordet kan följa dessa linjer
under fräsningen.
Vårt användningsexempel är en rekommendation som utarbetats vid praktisk användning.
De olika ramvillkoren är dock inget som vi kan påverka. Därför frånskriver vi oss
all garanti. Inga rättsliga anspråk kan av dessa skäl ställas gentemot Festool. Följ
alltid säkerhetsanvisningarna och bruksanvisningen som medföljer varje produkt.
